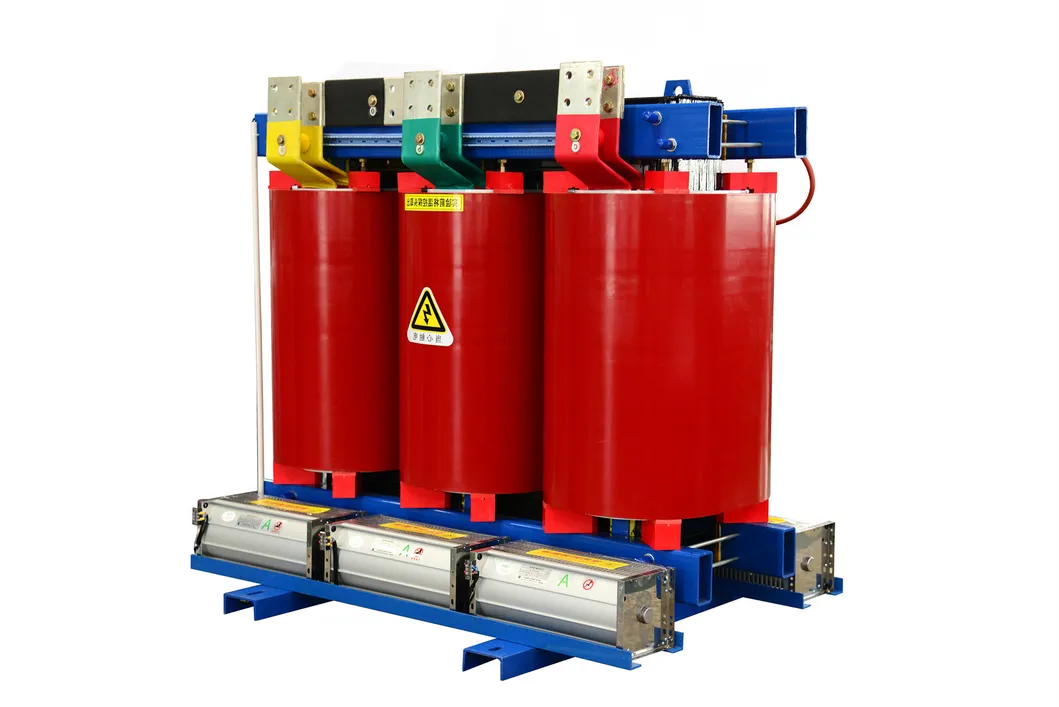

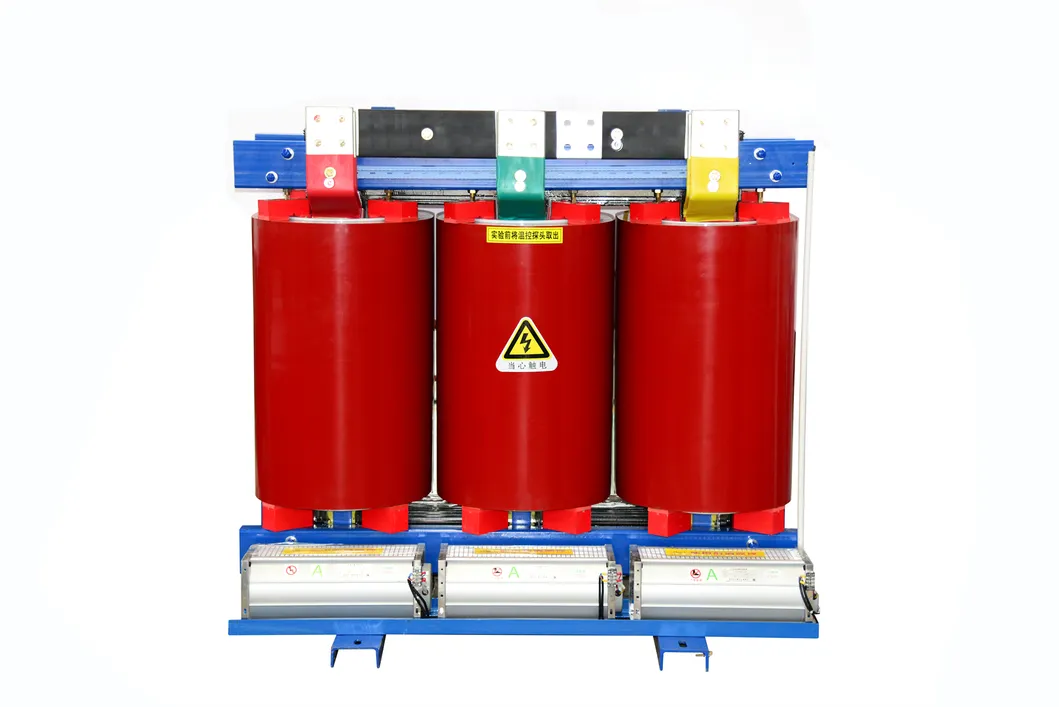

Características Estruturais

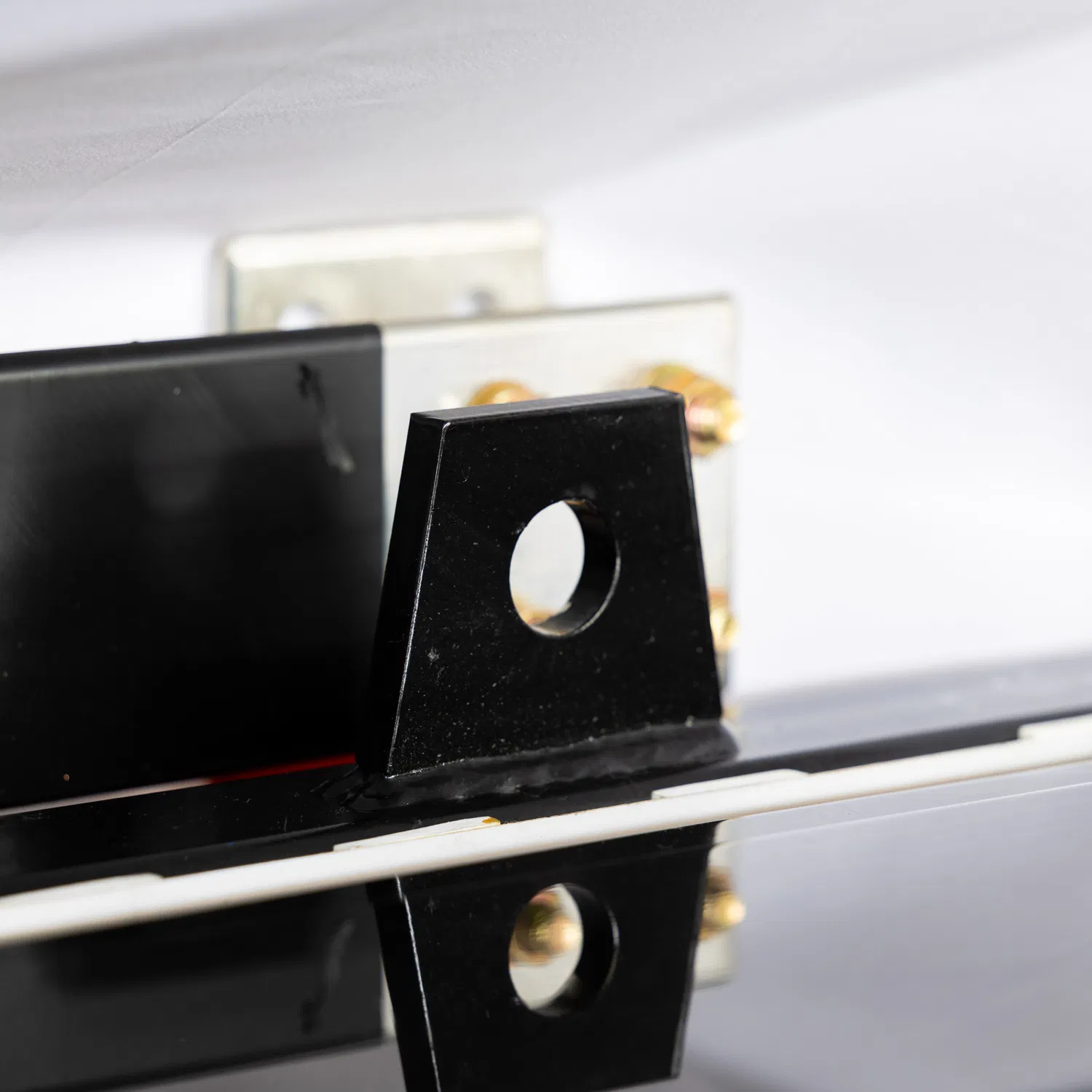

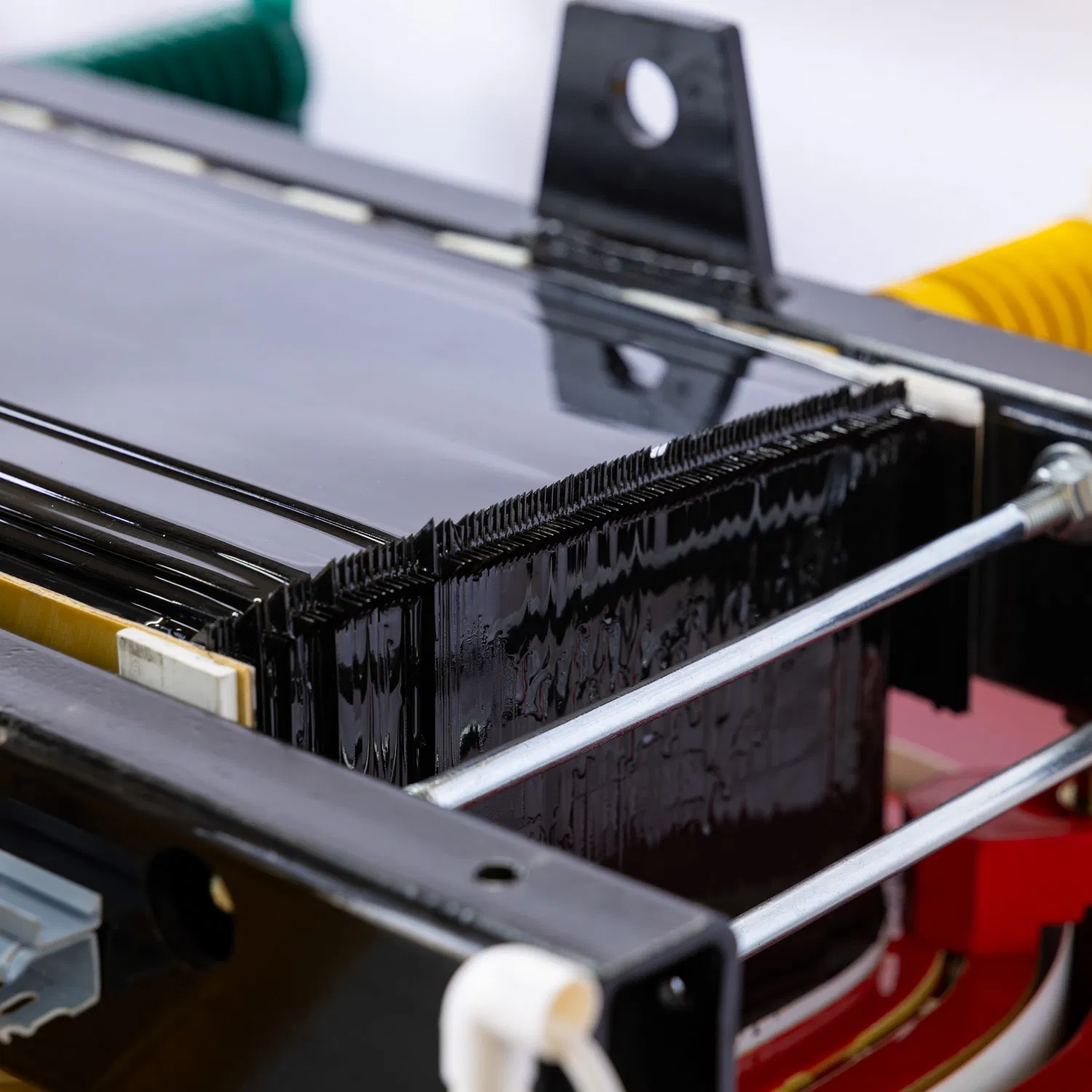

1. Núcleo: Fabricado em chapas de aço de silício, laminadas a frio, de elevada qualidade, orientadas para os grãos. Muitas vezes adota uma junta de 45° de forma a permitir que o fluxo magnético passe ao longo da direção da junta, reduzindo eficazmente a perda de carga, a corrente sem carga e o ruído do núcleo. As colunas de núcleo são normalmente ligadas com fita não-tecido de Classe F e encapsuladas com resina epoxídica.

2. Enrolamentos:

• Diversos tipos: Tipo de ferida, resina epóxi com enchimento de areia de quartzo (resina fundida), fundição de resina epóxi reforçada com fibra de vidro (estrutura de isolamento fina, amplamente utilizada, evita fissuras de resina, melhora a fiabilidade), e tipo de enrolamento impregnado em fibra de vidro com epóxi.

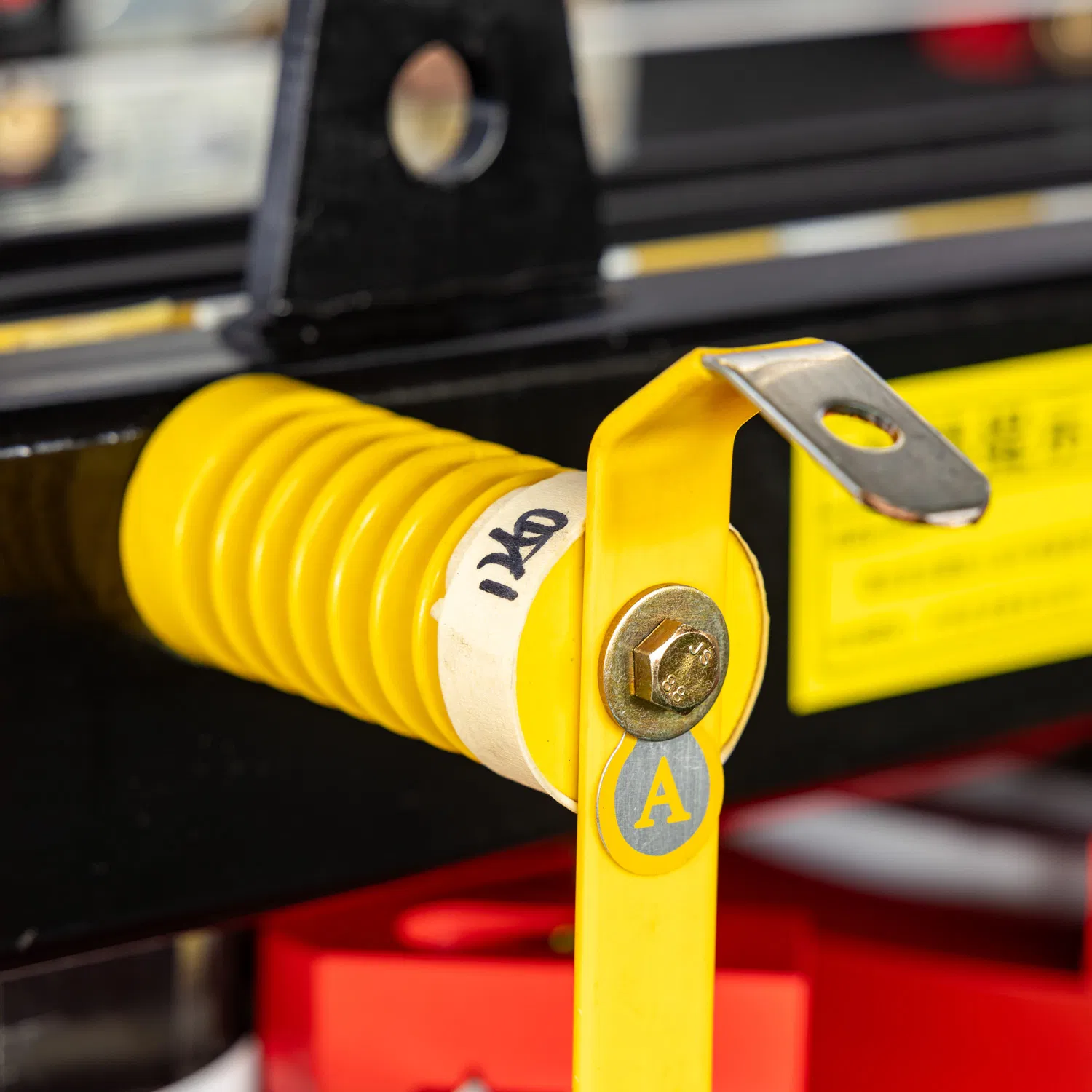

• Enrolamento de alta tensão: Estrutura segmentada multicamada ou cilíndrica de várias camadas. Utiliza enrolamento contínuo robusto e bem ventilado mecânico num cilindro isolado. Os condutores são fios de cobre plano isolados a papel, com isolamento entre camadas utilizando papel isolante. A impregnação de pressão de vácuo (VPI) forma uma estrutura sólida, melhorando a resistência à humidade, a resistência ao choque térmico e a fiabilidade. Descarga parcial < 5 PC, fácil de reciclar após a vida útil.

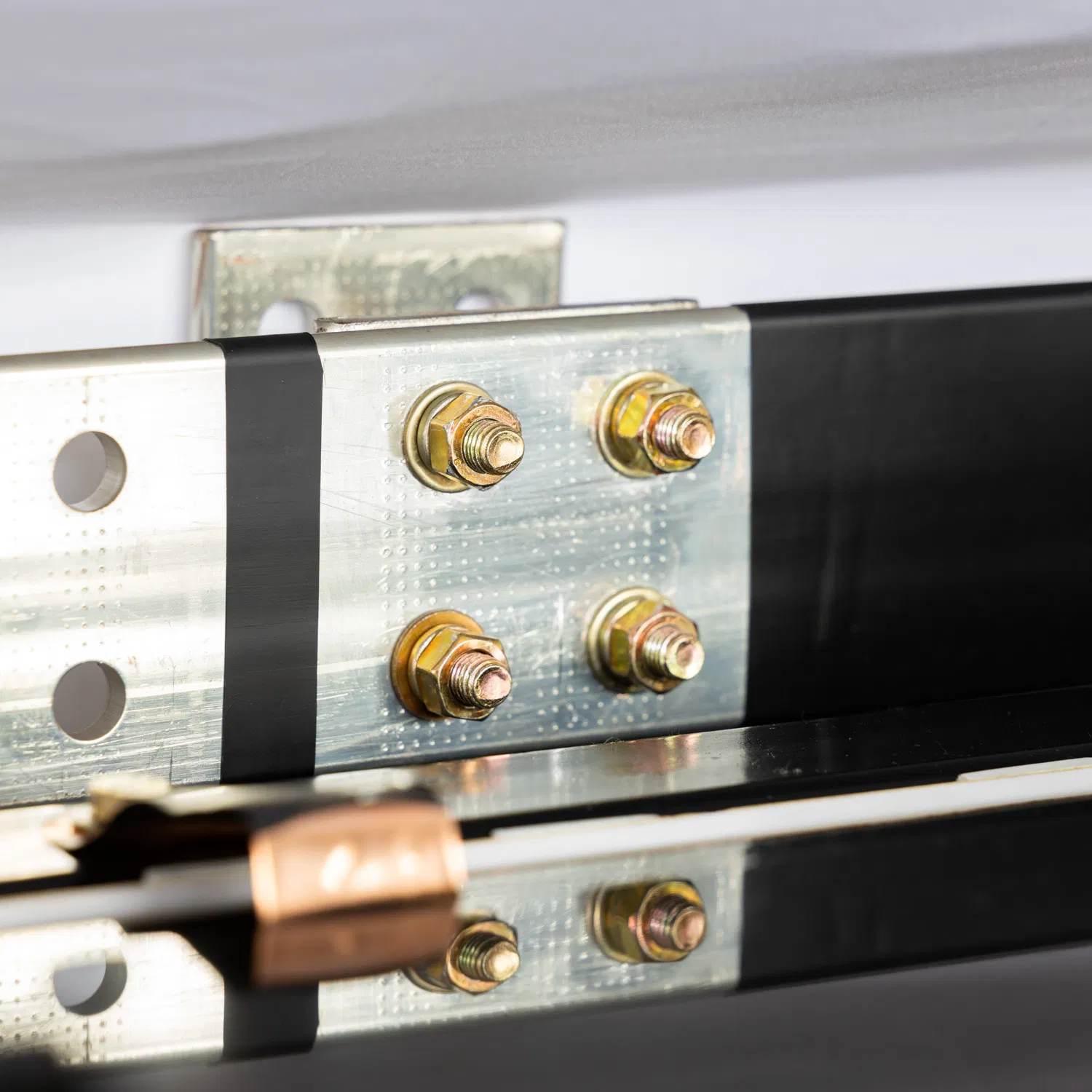

• Enrolamento de baixa tensão: Estrutura geralmente enrolada em folha com folha de cobre de alta qualidade e isolamento de classe H. Isolamento entre camadas com papel isolante, solidificado via VPI para alta resistência mecânica e resistência a curto-circuito.

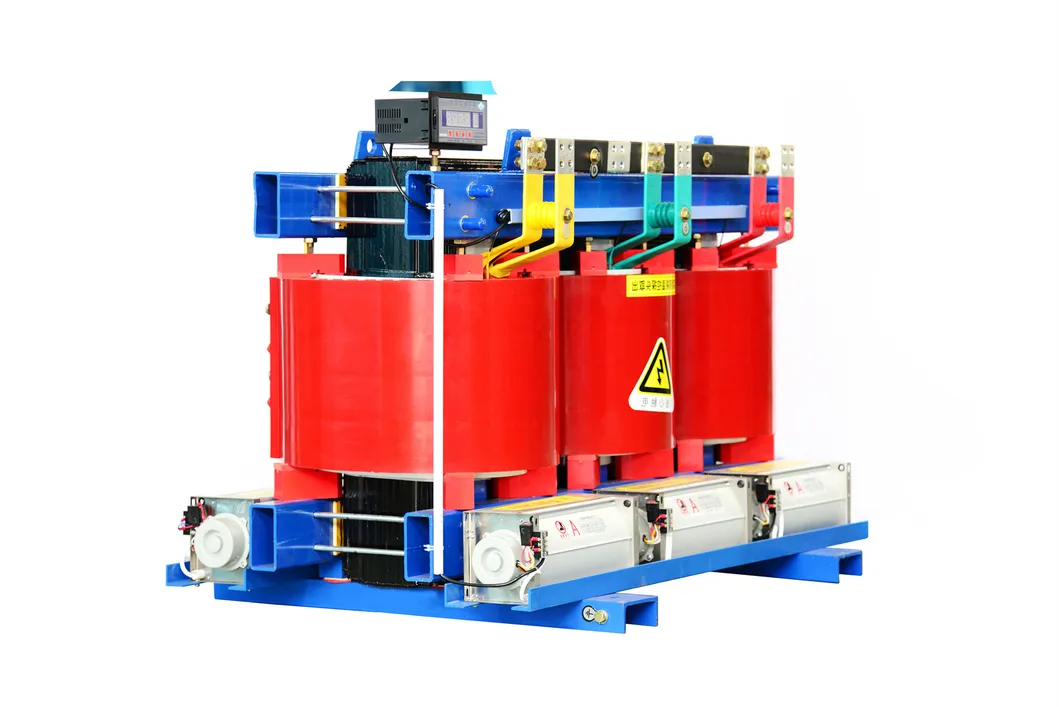

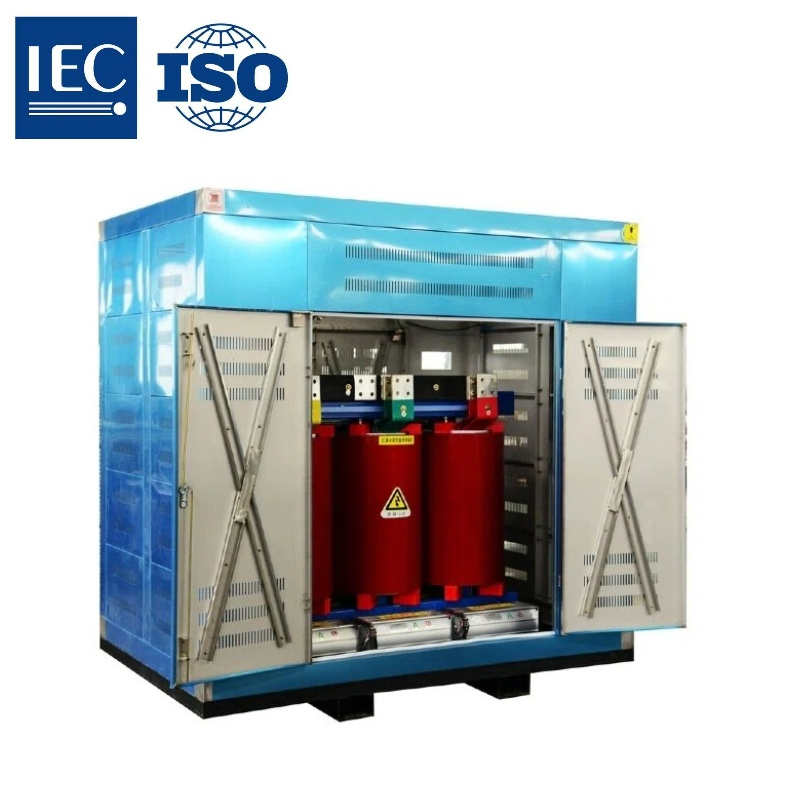

3. Compartimento

Suporta o núcleo e os enrolamentos enquanto fornece protecção. Fabricados em placas de aço de alta qualidade com níveis de proteção variáveis:

• IP00: Sem protecção.
• IP20: Evita objectos sólidos > 12 mm.
• IP23: Protege contra gotas de água.

Materiais estruturais: Aço laminado a frio, aço inoxidável, etc.

Função de proteção: Transformadores do tipo seco bloqueiam eficazmente contaminantes externos, tais como pó e humidade, protegendo os componentes internos para garantir um funcionamento estável em vários ambientes.

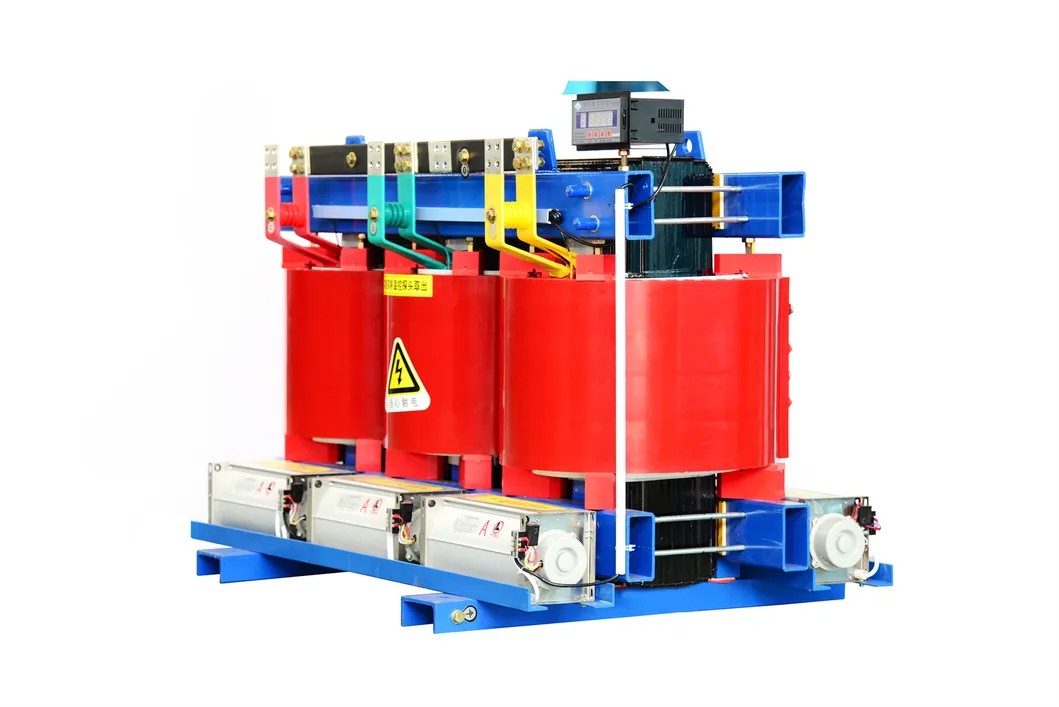

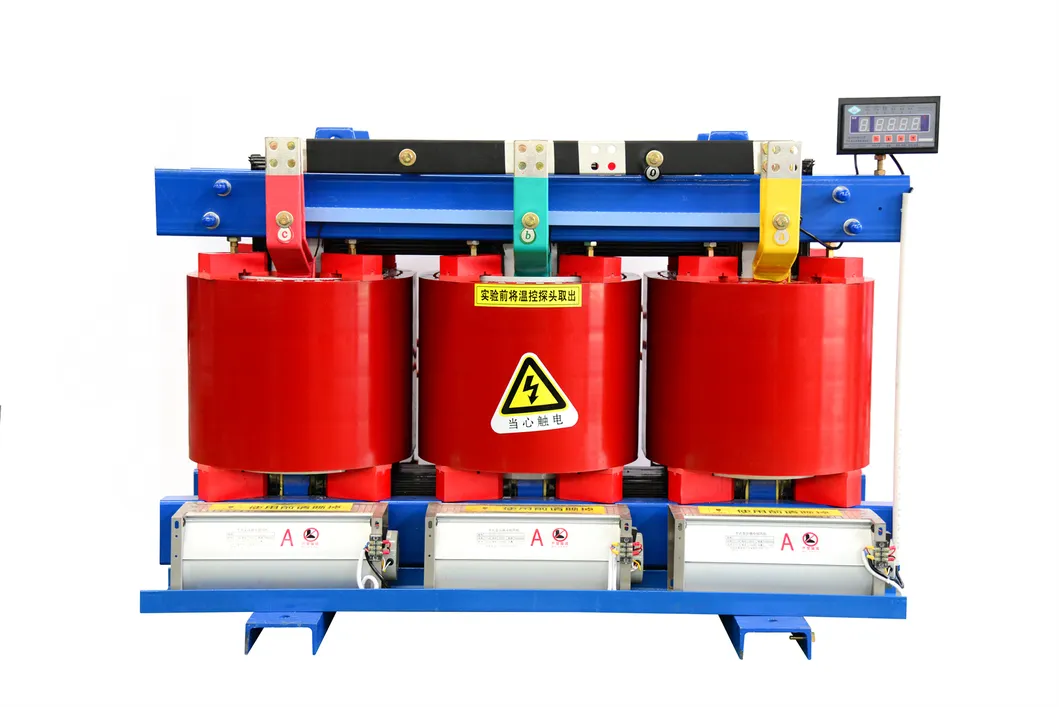

4. Sistema de Controlo da Temperatura

Equipado com um sistema de monitorização inteligente da temperatura. Detecta e apresenta automaticamente as temperaturas dos enrolamentos. Controla o arranque/paragem da ventoinha, os alarmes e as funções de disparo. Os relés de temperatura disparam alertas se ocorrer sobreaquecimento.

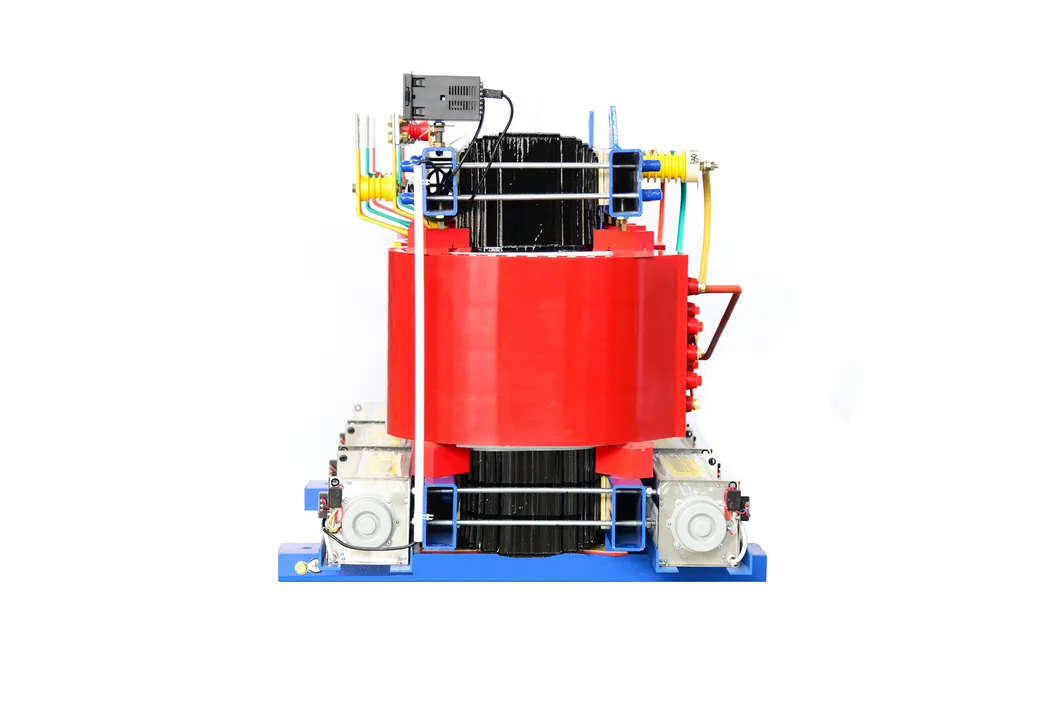

Parâmetros Técnicos

• Classificações de tensão: 10 kV, 20 kV, 35 kV, etc.
• Gama de capacidade: 30 kVA - 20 000 kVA (por exemplo, SCB-11-1250 kVA/10 kV, série SG12: 100-2500kVA).
• Frequência: 50 / 60Hz.
• Tensão de resistência: Normalmente 20 000 V/min (testado com o medidor de tensão resistente YZ1802, 20 mA).
• Classe de isolamento: B, F, H, C (materiais: Resina reforçada com fibra de vidro, papel NOMEX, etc.). Personalizável.
• Resistência de isolamento: ≥ 2MΩ (testada com o megohmetro ZC25B-4, < 1000V).
• Tipos de conexão: Y/Y, Δ/Y0, Yo/Δ, autotransformador (opcional).
• Aumento da temperatura do enrolamento: Por exemplo, 100 K.
• Modos de arrefecimento: AN (natural) ou AF (ar forçado).

Parâmetro do Produto
