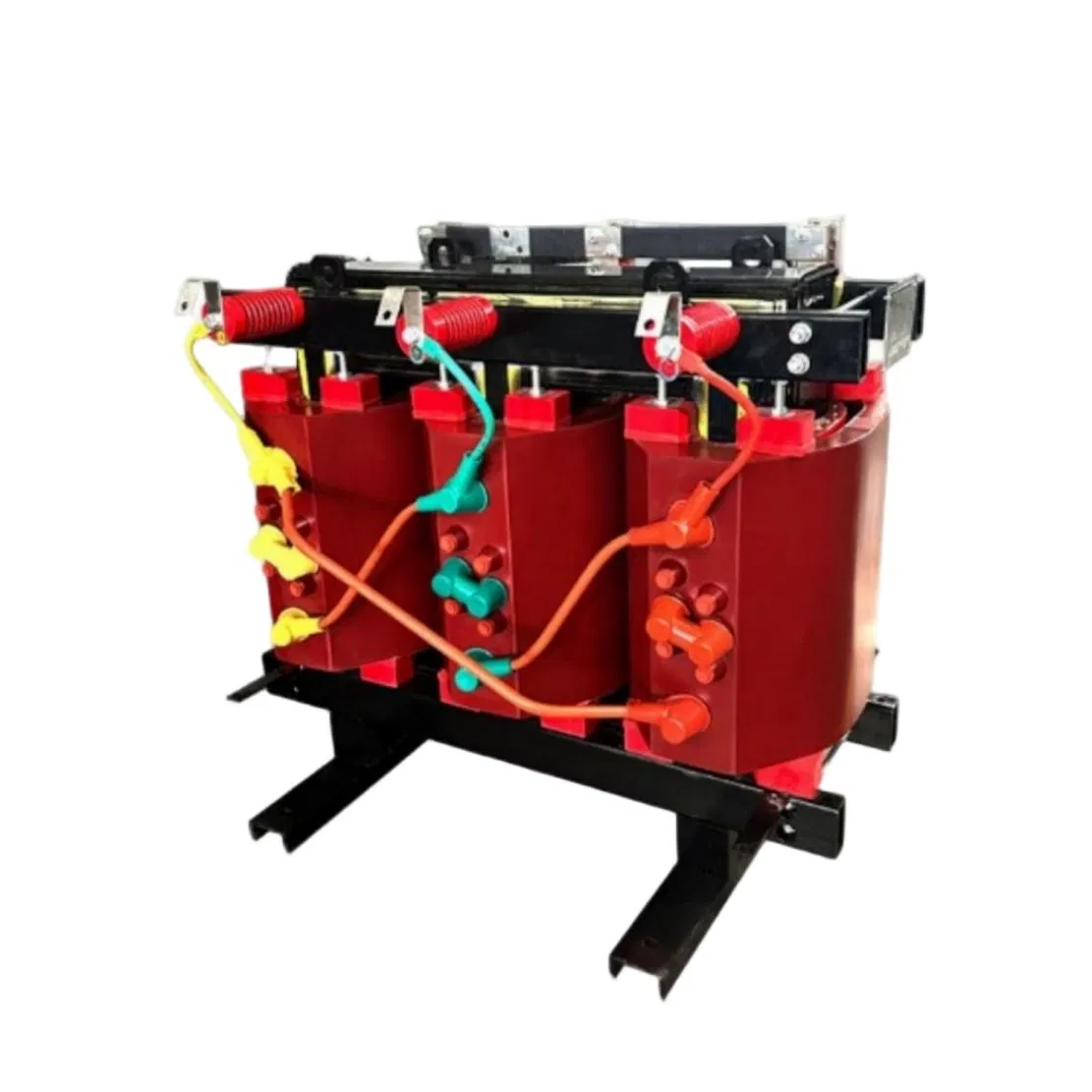

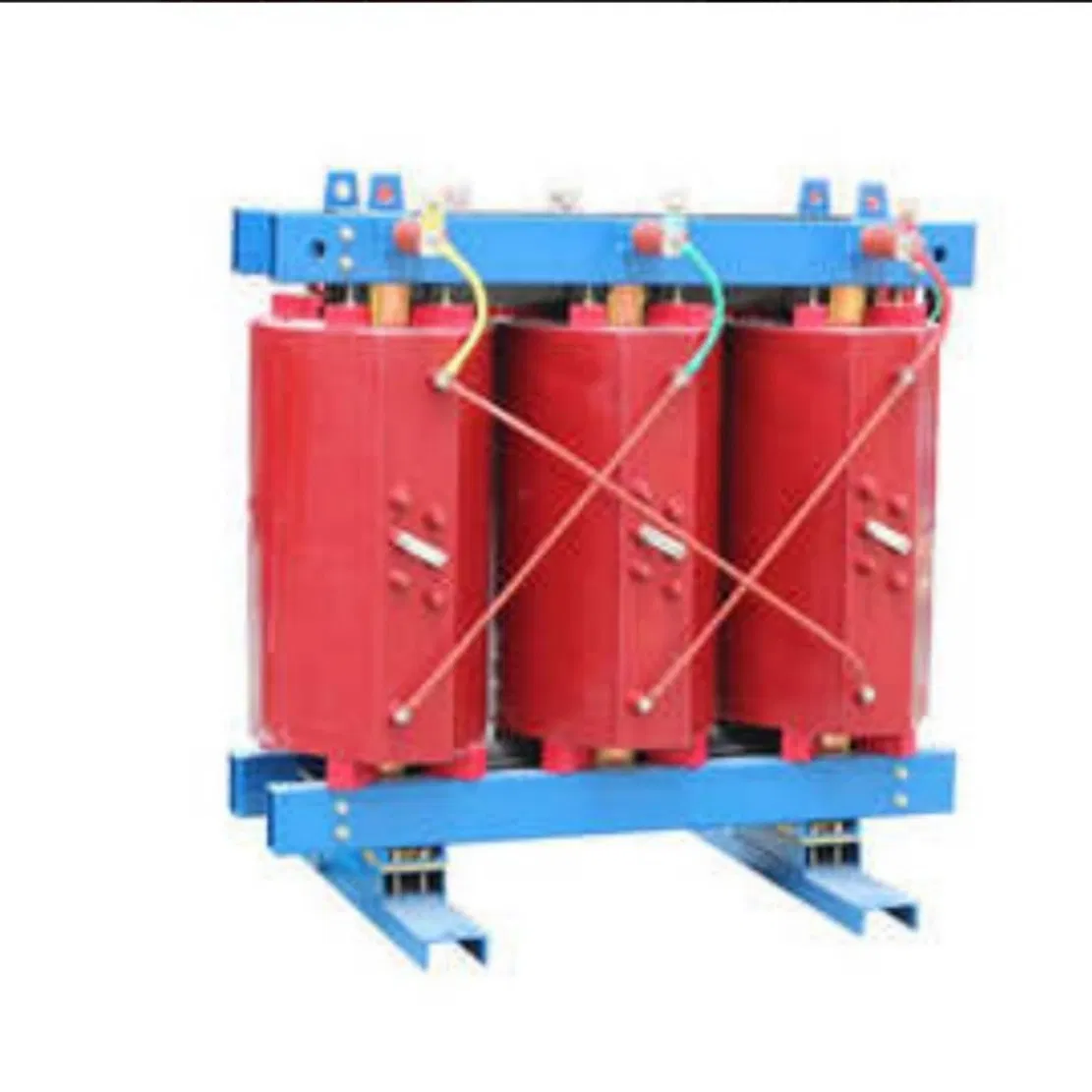

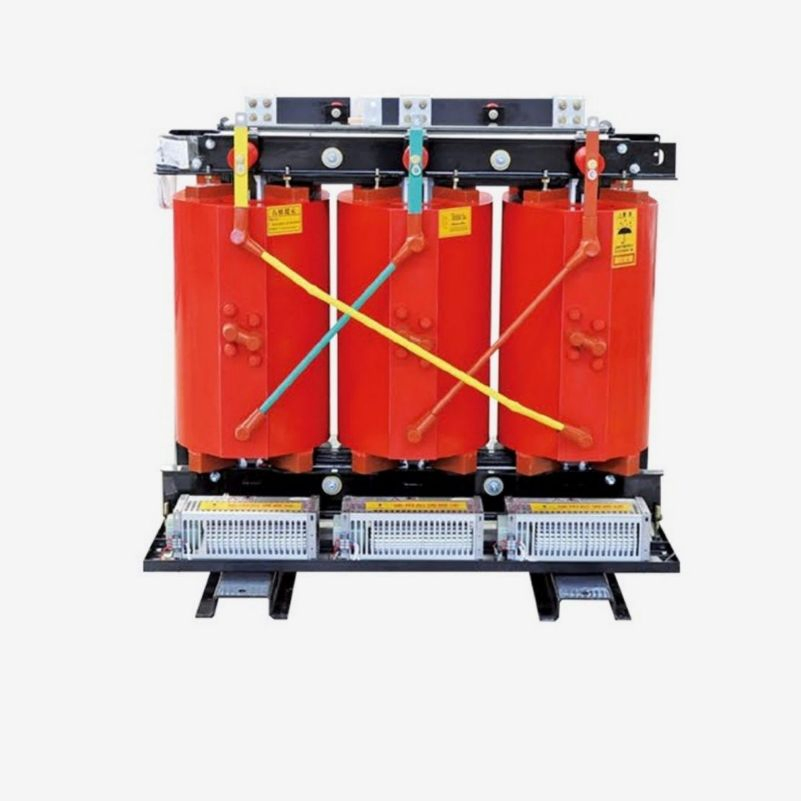

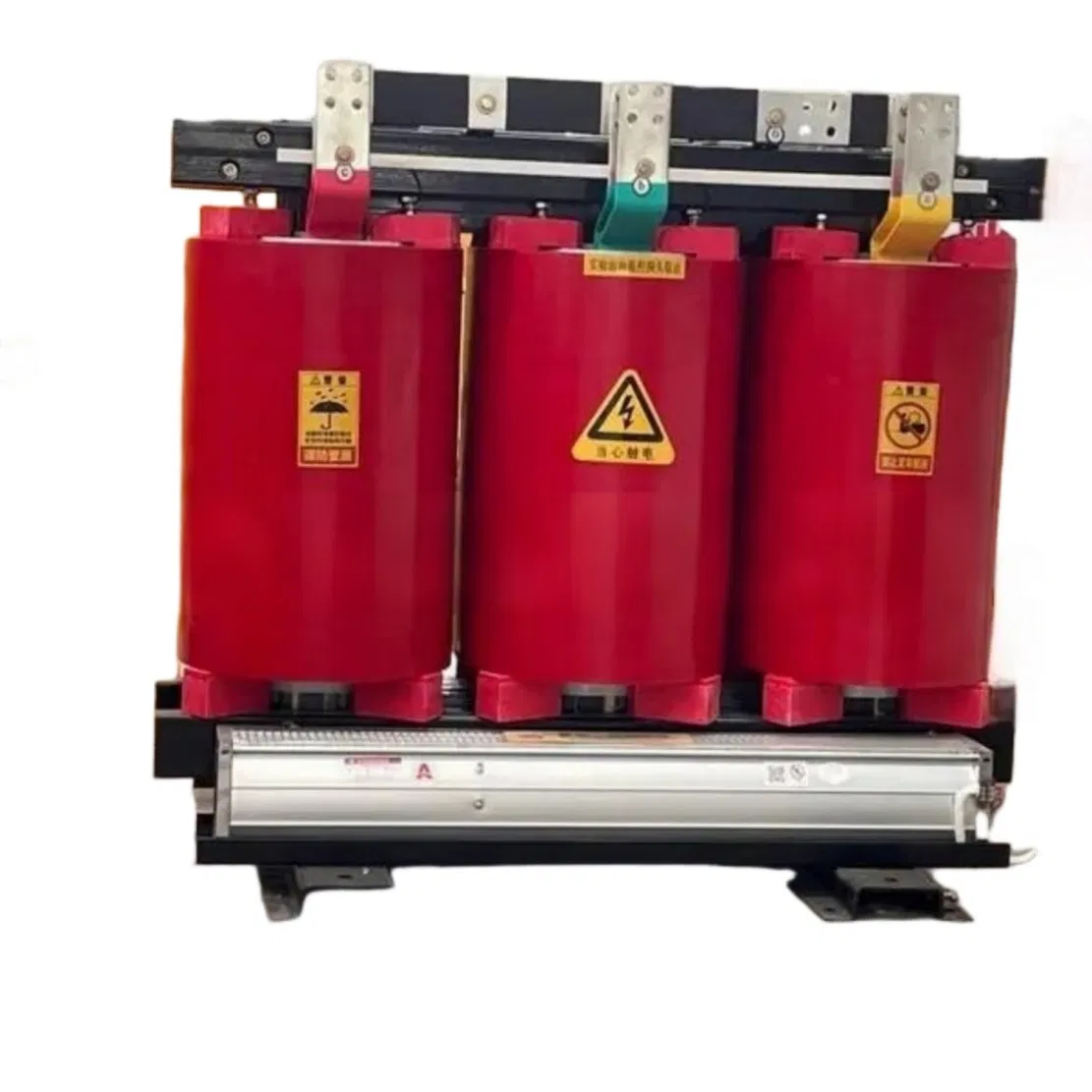

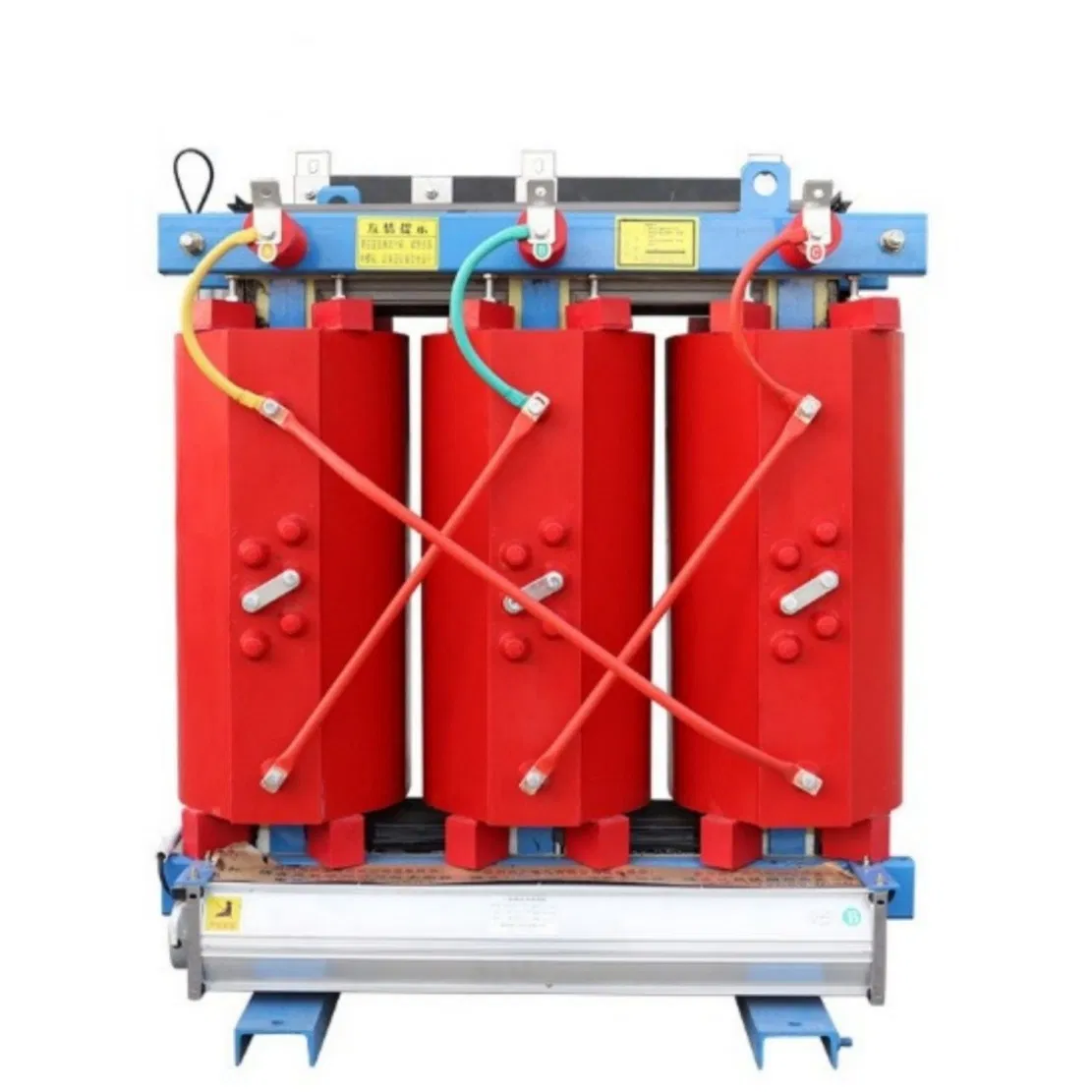

Non-Flammable Flame-Retardant Scb10/13-10kv Explosion-Proof Split Core Current Epoxy Resin Cast Dry Type Transformer for Mining Industry
Descrição do produto
📊 Visão Geral
N° de Modelo
SCB
Tipo de Enrolamento
Transformador de Dois Enrolamentos
Certificação
ISO9001, CCC
Uso
Transformador de corrente / distribuição
Características de Frequência
50 / 60 Hz
Forma do Núcleo
Anel
Tipo
Tipo Seco
Capacidade Nominal
30 kVA - 2500 kVA
Material de Enrolamento
Cobre / Alumínio
Tensão de Entrada
10, 11, 33, 35 kV
Tensão de Saída
400V
Pacote de Transporte
Embalagem de exportação padrão
Especificação
Personalizado
🔧 Descrição do Produto

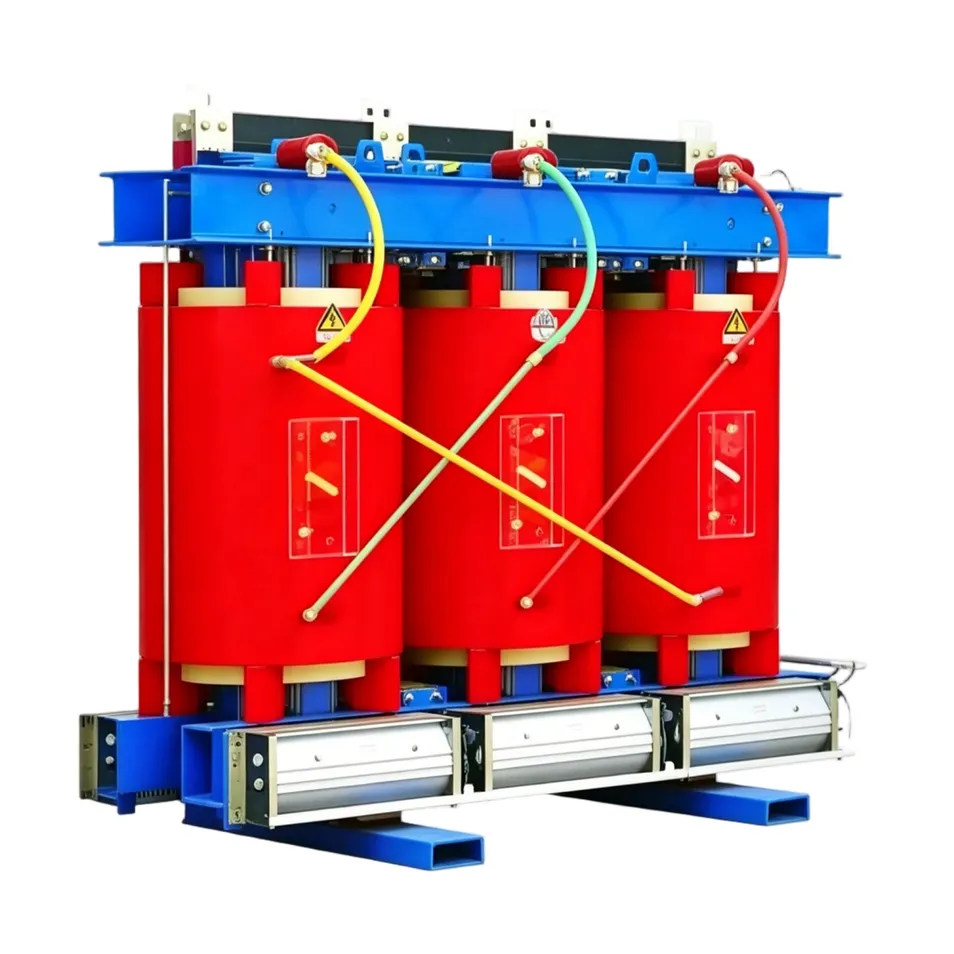

SCB10 & SCB11
Visão Geral do Produto:
- Os transformadores secos fundidos em resina epóxi SC(B)10 e SC(B)11 cumprem com as normas de transformadores de potência do tipo seco. Apresentam baixas perdas, economia de energia, operação econômica e livre de manutenção, além de alta resistência a curto-circuitos e descargas atmosféricas.
- Possuem alta capacidade retardante de chamas, são à prova de umidade/poeira e emitem baixo ruído, sendo ideais para instalação próximos aos centros de carga (prédios altos, aeroportos, estações, portos, usinas e subestações).
- Nossos transformadores padrão possuem grau de proteção IP00 sem invólucro; invólucros com IP20 e IP23 são opcionais sob consulta do cliente.
- Os materiais do invólucro incluem aço carbono, aço inoxidável e liga de alumínio, submetidos a decapagem, fosfatização e pintura eletrostática.
- Indicadores de temperatura e registradores de carga são instalados no lado de baixa tensão dos invólucros para facilitar o monitoramento seguro e confiável.
| Especificações Básicas | |
|---|---|
| Fase | Trifásico |
| Frequência | 50 Hz |
| Classe Térmica de Isolamento | Classe F |
| Elevação Média da Temperatura do Enrolamento | ≤100K |
| Capacidade de Descarga Parcial | Menor que 5pC |
SCB12
Vantagens:
- Baixas Perdas: Perda sem carga reduzida em mais de 20% e perda sob carga reduzida em mais de 30% em relação aos transformadores SCB10.
- Baixo Ruído: Nível de ruído de 10 a 15 dB abaixo da norma padrão para transformadores de 6–220 kV.
- Baixa Descarga Parcial: Desgaseificação a vácuo elimina bolhas, garantindo descarga parcial ≤5PC. Bobinas fundidas sob pressão de vácuo são retardantes de chama, à prova de explosão e não tóxicas.
- Alta Resistência Mecânica: A resina com carga reduz a contração e as tensões internas. Estrutura interna de reforço garante alta resistência física contra impactos de curto-circuito.
SCB13
Vantagens:
- Eficiência Energética: Redução significativa de perdas sem carga (superior a 20%) e perdas sob carga (superior a 30%) comparado ao modelo SCB10.
- Segurança Avançada: Materiais autoextinguíveis e isolamento em resina epóxi livre de manutenção.
- Silencioso: Operação otimizada com emissão sonora reduzida em até 15dB comparado às referências normativas.
- Confiabilidade Mecânica: Blindagem estrutural robusta capaz de suportar grandes esforços eletrodinâmicos de curto-circuito.
SCB18
Vantagens:
- Eficiência Classe 1: Atende aos novos padrões internacionais de eficiência energética, unindo tamanho reduzido e desempenho máximo.
- Estabilidade Térmica: Excelente dissipação de calor permitindo sobrecargas temporárias com o uso de ventilação forçada.
- Resistência à Umidade: Ideal para operação em ambientes severos de alta umidade relativa.
- Monitoramento Inteligente: Equipado com sistema inteligente de monitoramento térmico das 3 fases e acionamento automático de ventiladores.
| Parâmetros Técnicos SCB10 - 10KV | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Modelo | Capacidade (KVA) | Grupo de Vetores | Combinação de Tensão (KV) | Perda Sem Carga (W) | Perda Com Carga (W) | Corrente Sem Carga (%) | Impedância de Curto-Circuito (%) | ||
| AT | Faixa de Regulação | BT | |||||||
| SC10-30 | 30 | Yyn0 ou Dyn11 | 10 6.3 6 |
±5% ±2×2.5% |
0.4 | 190 | 710 | 2.0 | 4.0 |
| SC10-50 | 50 | 270 | 1000 | 2.0 | |||||
| SC10-100 | 100 | 400 | 1570 | 1.5 | |||||
| SC(B)10-250 | 250 | 720 | 2760 | 1.1 | |||||
| SC(B)10-500 | 500 | 1160 | 4880 | 1.0 | |||||
| SC(B)10-1000 | 1000 | 1770 | 8130 | 0.85 | 6.0 | ||||
| SC(B)10-2500 | 2500 | 3600 | 17170 | 0.7 | |||||
| Parâmetros Técnicos SCB13 - 10KV | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Modelo | Capacidade (KVA) | Grupo de Vetores | Combinação de Tensão (KV) | Perda Sem Carga (W) | Perda Com Carga (W) | Corrente Sem Carga (%) | Impedância de Curto-Circuito (%) | ||
| AT | Faixa de Regulação | BT | |||||||
| SC13-30 | 30 | Yyn0 ou Dyn11 | 10 6.3 6 |
±5% ±2×2.5% |
0.4 | 150 | 710 | 2.0 | 4.0 |
| SC13-50 | 50 | 215 | 1000 | 2.0 | |||||
| SC13-100 | 100 | 320 | 1570 | 1.5 | |||||
| SC(B)13-250 | 250 | 575 | 2760 | 1.1 | |||||
| SC(B)13-500 | 500 | 930 | 4880 | 1.0 | |||||
| SC(B)13-1000 | 1000 | 1410 | 8310 | 0.85 | 6.0 | ||||
| SC(B)13-2500 | 2500 | 2880 | 17100 | 0.7 | |||||
🏢 Perfil da Empresa
📜 Certificações
📦 Embalagem e Envio
- Todos os transformadores são envoltos em filme impermeável e protegidos com espuma antichoque. Superfícies metálicas recebem tratamento protetivo contra oxidação.
- As unidades principais são fixadas em paletes de madeira fumigada (norma ISPM 15) por meio de fitas de aço de alta resistência. Peças sobressalentes são acondicionadas em caixas de madeira de exportação com dessecantes internos.
- Suporte completo para transporte marítimo, rodoviário, aéreo e multimodal. A fixação rigorosa em contêineres garante a chegada do produto sem avarias.
- Toda a documentação alfandegária e de exportação será entregue logo após o embarque.
❓ Perguntas Frequentes (FAQ)
1. Vocês são uma empresa comercial ou fabricante?

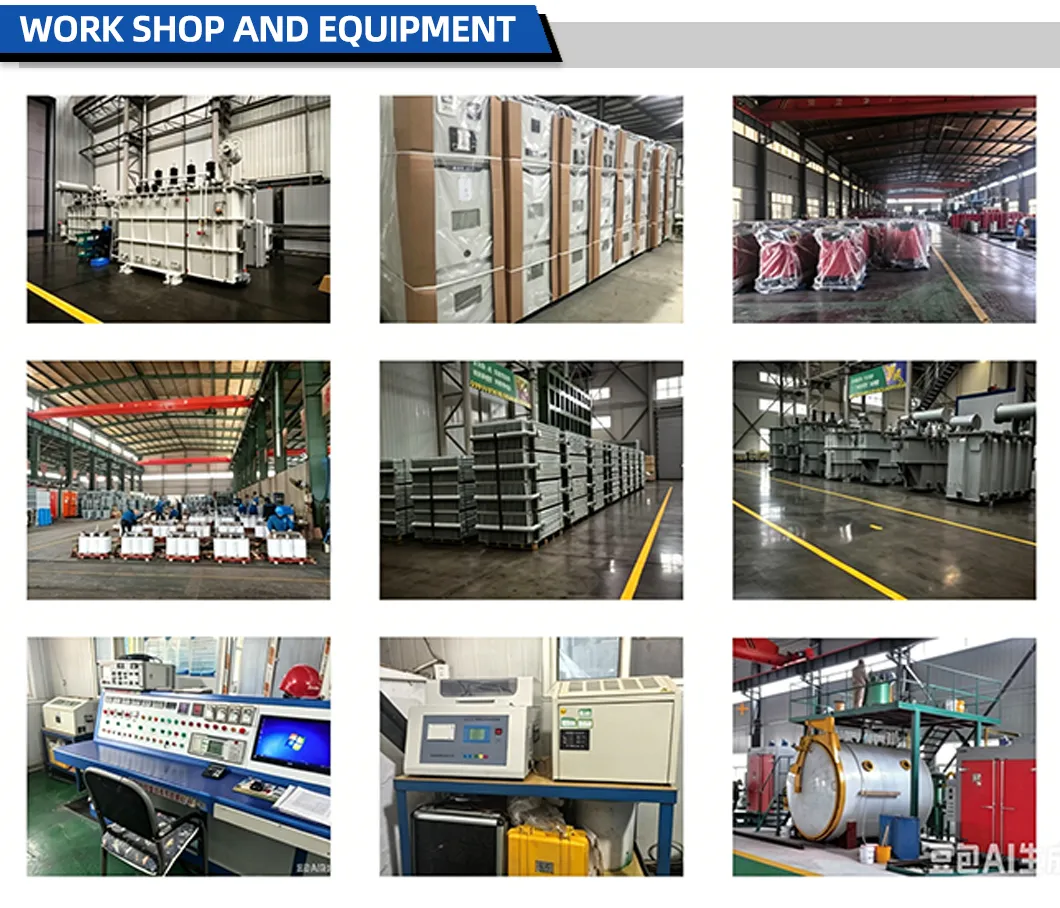

Somos tanto fabricantes de transformadores quanto uma empresa comercial, dispondo de instalações próprias de produção e capacidade total de exportação. Isso nos garante controle de qualidade confiável e preços competitivos.
