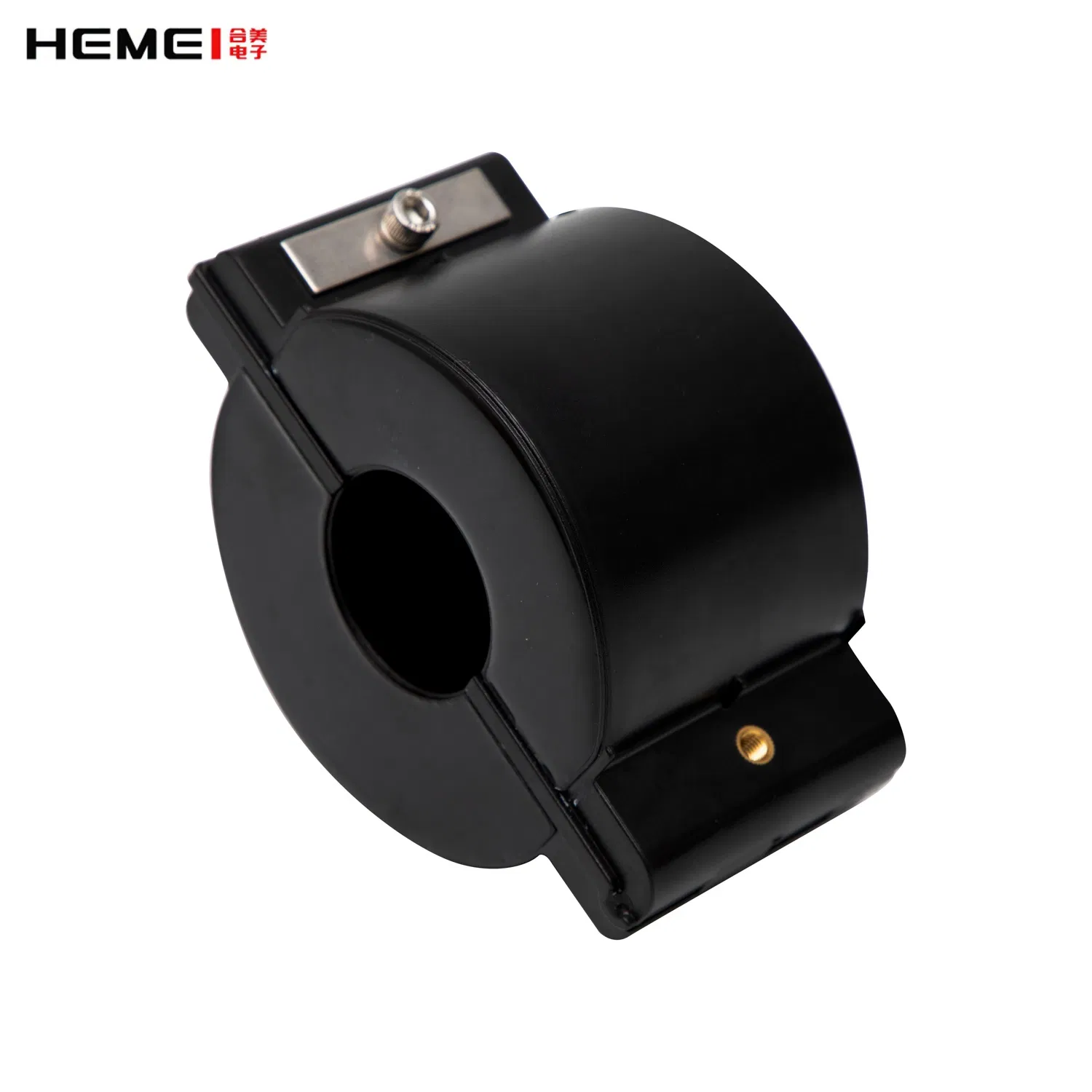

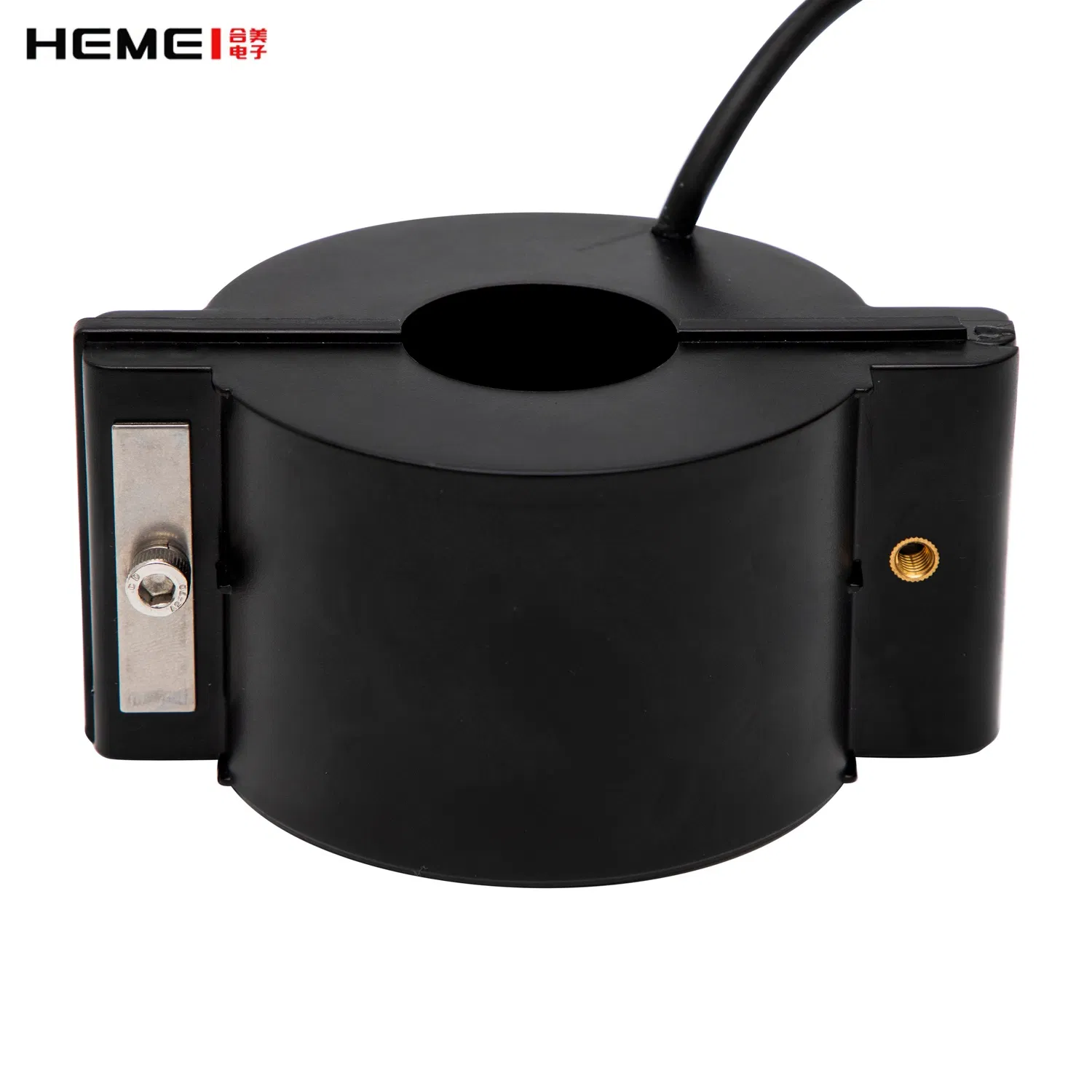

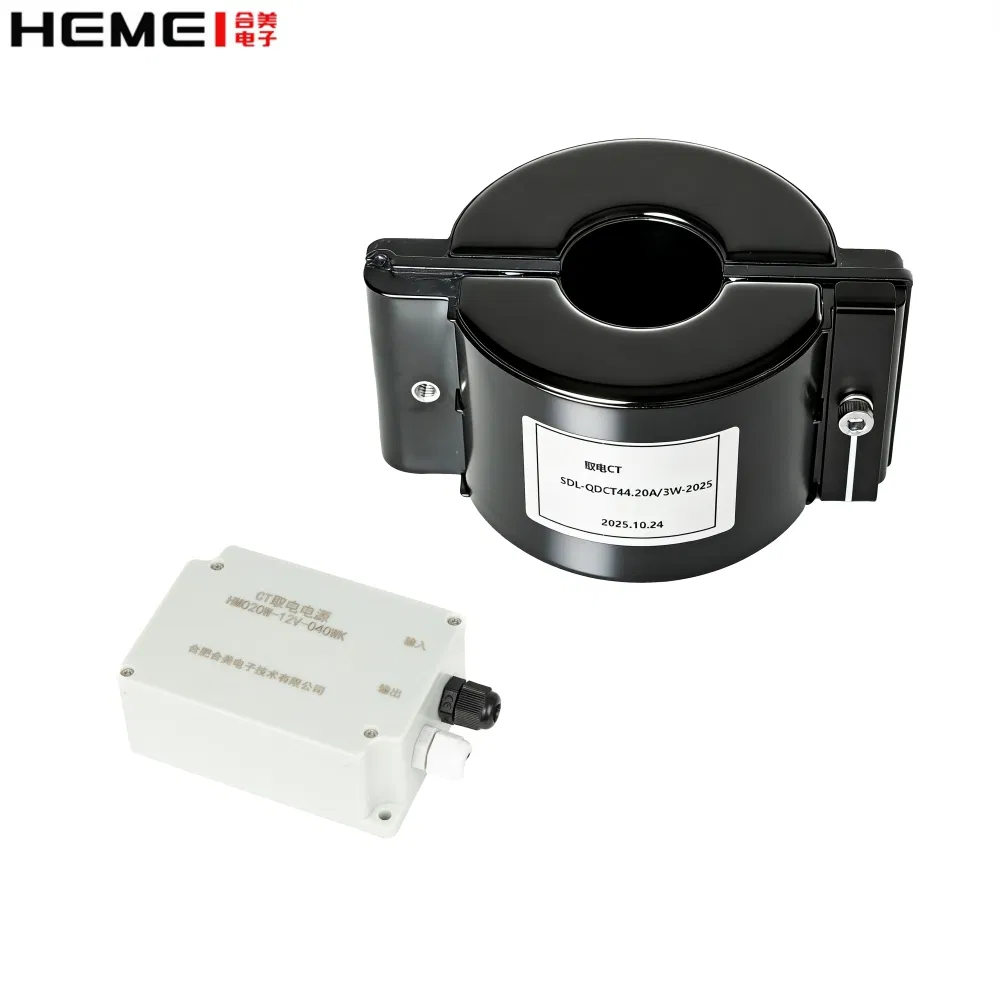

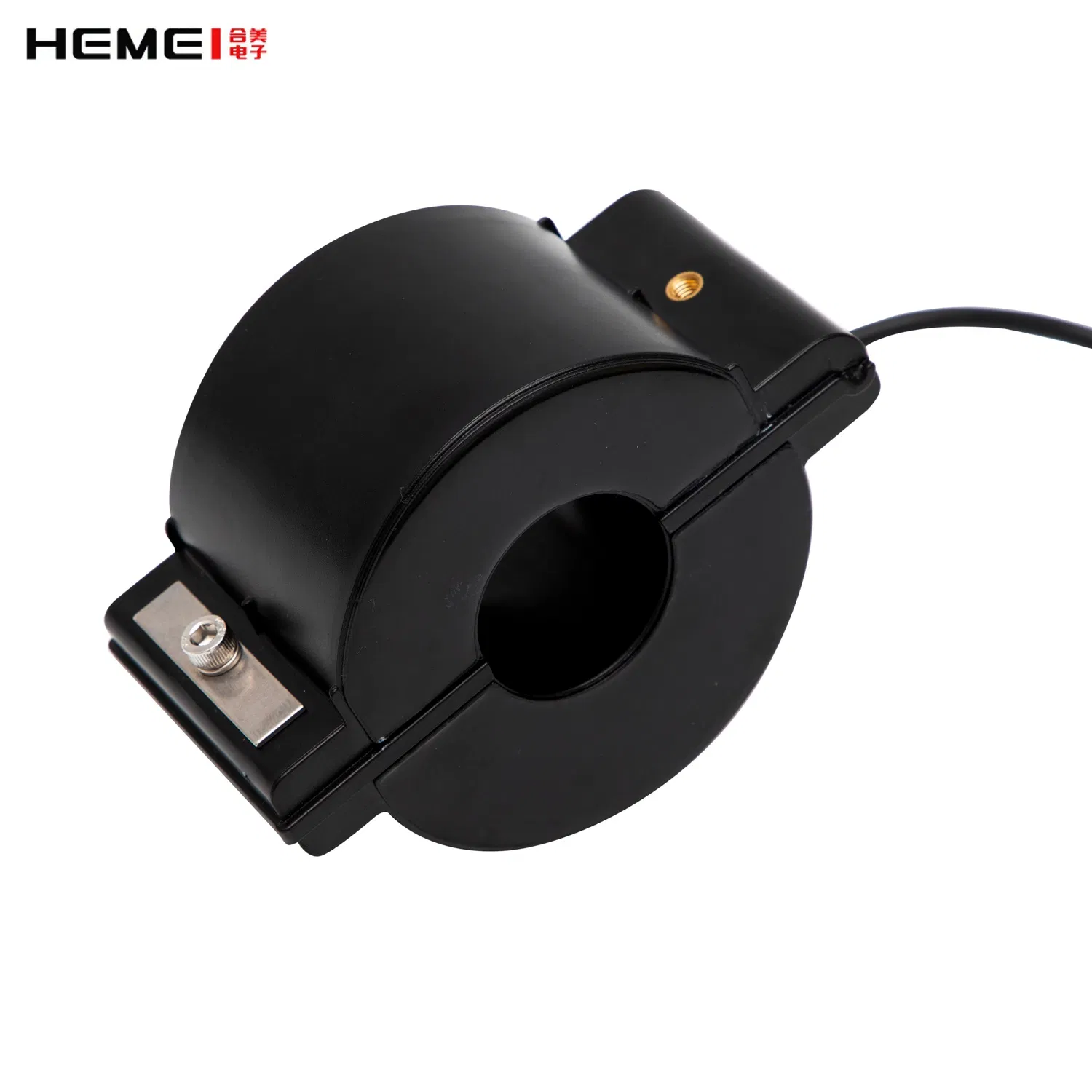

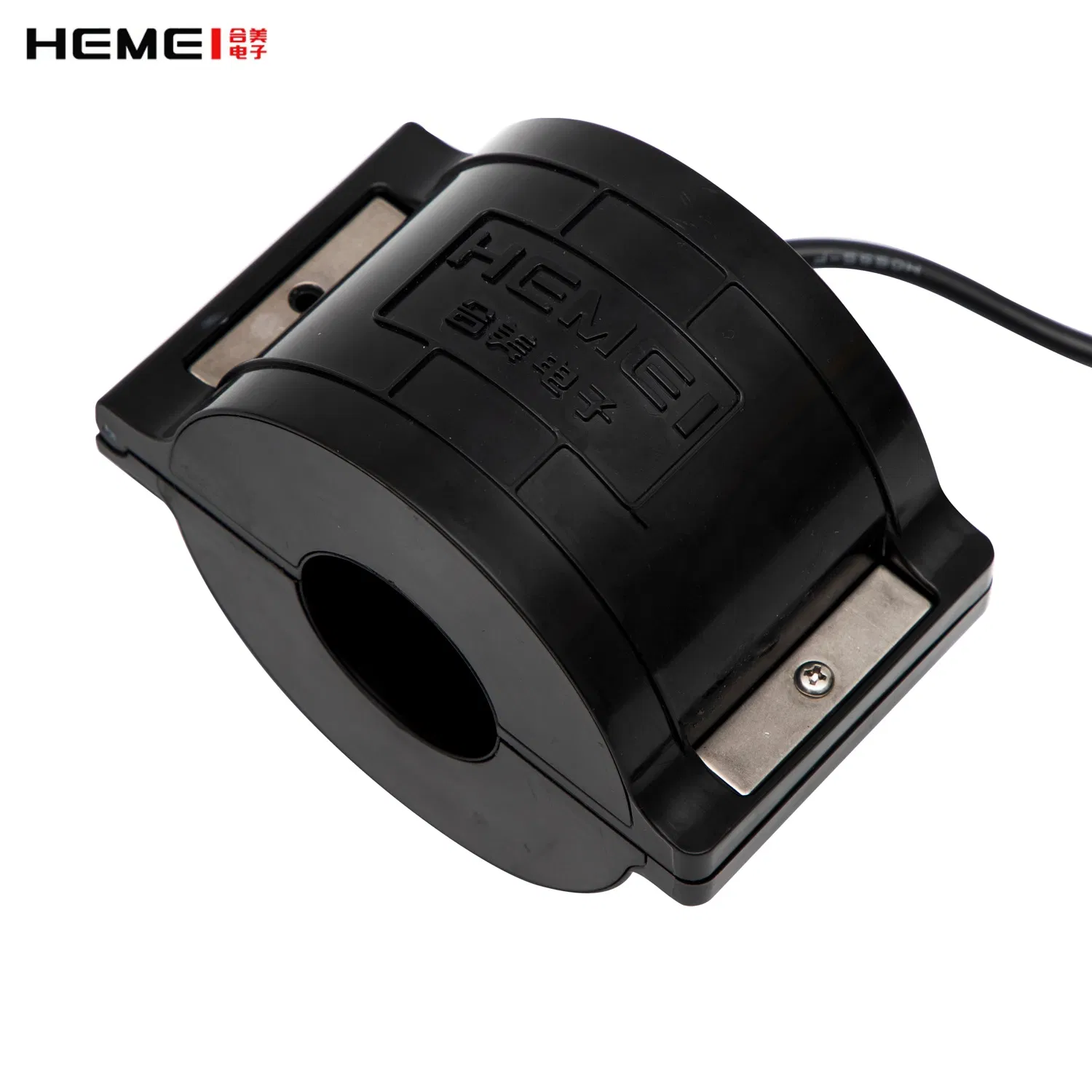

Dispositivo de Colheita de Energia de Transformador de Corrente de Núcleo de Silício de Núcleo de CT de Divisão
Descrição do produto
Informação Básica
N ° de Modelo.
HMGP45
Fase
Único
Operação Condição
Ao ar livre
Uso
Proteção, Medição, alimentação de energia
Sinuosa Forma
Camada Única & Tipo enrolada
Isolamento Médio
Resina Epóxi
Instalação
Ativo Tipo
Estrutura de circuito magnético
Único Tipo de Estágio
Princípio de Transformação tensão
Eletromagnética Tipo
núcleo
permalloy
entrada primária
30A
potência de saída
5W
prazo
7-15 dias úteis
relação de curvas
2000t
tensão
5 ~ 550 kv
precisão
0.2/0.5
corrente contínua
1250A
Pacote de Transporte
caixa padrão
Especificação
45 mm
Origem
China
Código HS
8504311000
Capacidade de Produção
500000pçs/ano
Descrição do Produto

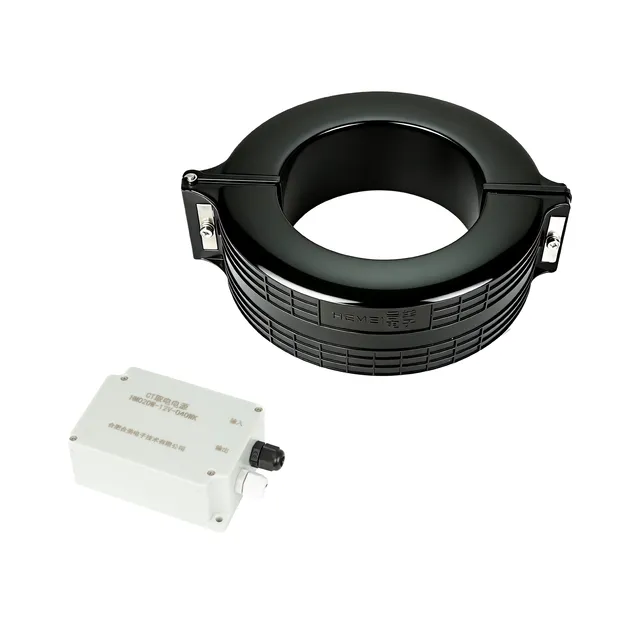

Transformador de corrente da fonte de alimentação
O transformador de corrente de energia de colheita dividida é fácil de instalar e substituir e pode fornecer energia a outros componentes.
Parâmetros do Produto
| A CT de energia de colheita pode ser personalizada | ||||||
|---|---|---|---|---|---|---|
| Potência de saída nominal | Produção nominal caril | Diâmetro interior | Corrente de trabalho máx | Corrente máx | Nível à prova de água | Tensão |
| 24 mW | 5A | 26 mm | 1000 A. | 25 KA/2 s. | IP67 | 5 ~ 550 KV |
| 100 mW | 10 A. | 26 mm | 1000 A. | 25 KA/2 s. | IP67 | 5 ~ 550 KV |
| 3 W. | 20 A. | 45 mm | 1250A | 25 KA/2 s. | IP66 | 5 ~ 550 KV |
| 5 W. | 30 A. | 45 mm | 1250A | 25 KA/2 s. | IP66 | 5 ~ 550 KV |
| 1 W | 20 A. | 60 mm | 1250A | 25 KA/2 s. | IP68 | 5 ~ 550 KV |
| 2 W. | 30 A. | 60 mm | 1250A | 25 KA/2 s. | IP68 | 5 ~ 550 KV |
| 2 W. | 20 A. | 160 mm | 2000 A. | 25 KA/2 s. | IP68 | 5 ~ 550 KV |
| 4 W. | 30 A. | 160 mm | 2000 A. | 25 KA/2 s. | IP68 | 5 ~ 550 KV |
| Ensiladora energética com núcleo de aço silicone | |||||
|---|---|---|---|---|---|
| Não | Especificação (mm) | área seccional (mm²) | Corrente de entrada (A) | Potência de saída (W) | Tensão sem carga (V) |
| 1 | 55 * 78 * 28 | 322 | 20 | 1.3 | 38.8 |
| 30 | 2.4 | 46.2 | |||
| 2 | 49 * 77 * 25 | 350 | 20 | 1.7 | 50.8 |
| 30 | 3 | 60 | |||
| 3 | 48 * 86 * 21 | 399 | 20 | 1.8 | 47.8 |
| 30 | 3.1 | 56.7 | |||
| 4 | 54 * 86 * 40 | 640 | 20 | 3.6 | 96.2 |
| 30 | 6.2 | 113.8 | |||
| 5 | 60 * 90 * 50 | 750 | 20 | 4 | 104.5 |
| 30 | 6.6 | 120.7 | |||
| 6 | 58 * 88 * 53 | 795 | 20 | 3 | 76.2 |
| 30 | 5.7 | 94.1 | |||
| 7 | 55 * 80 * 68 | 850 | 20 | 4.7 | 123.8 |
| 30 | 7 | 146.4 | |||
| 8 | 59 * 89 * 58 | 870 | 20 | 4.5 | 116.9 |
| 30 | 6.8 | 138 | |||
| 9 | 53 * 90 * 64 | 1184 | 20 | 5.3 | 157.2 |
| 30 | 7.3 | 187 | |||
| 10 | 53 * 130 * 60 | 2310 | 20 | 10 | 126 |
| 50 | 34 | 162 | |||
| Ensiladora de Energia com base em TC com núcleo Permalloy | |||||
|---|---|---|---|---|---|
| Não | Especificação (mm) | Área seccional (mm²) | Corrente de entrada (A) | Potência de saída (W) | Tensão sem carga (V) |
| 1 | 55 * 65 * 5 | 25 | 10 | 25.6 | 5.19 |
| 2 | 55 * 75 * 10 | 100 | 5 | 45 | 8.6 |
| 3 | 55 * 75 * 12 | 120 | 5 | 54 | 10.3 |
| 4 | 54 * 78 * 12 | 144 | 5 | 52 | 12.5 |
| 5 | 48 * 68 * 15 | 150 | 5 | 49 | 9.64 |
| 6 | 55 * 75 * 20 | 200 | 3 | 40 | 8.1 |
| 7 | 86 * 107 * 20 | 210 | 5 | 72 | 8 |
| 8 | 55 * 79 * 28 | 336 | 5 | 118 | 14.1 |
| 9 | 76 * 106 * 27 | 405 | 5 | 88 | 11.7 |
| 10 | 64 * 106 * 20 | 420 | 5 | 163 | 19.5 |
| 11 | 58 * 89 * 40 | 620 | 5 | 200 | 18.4 |

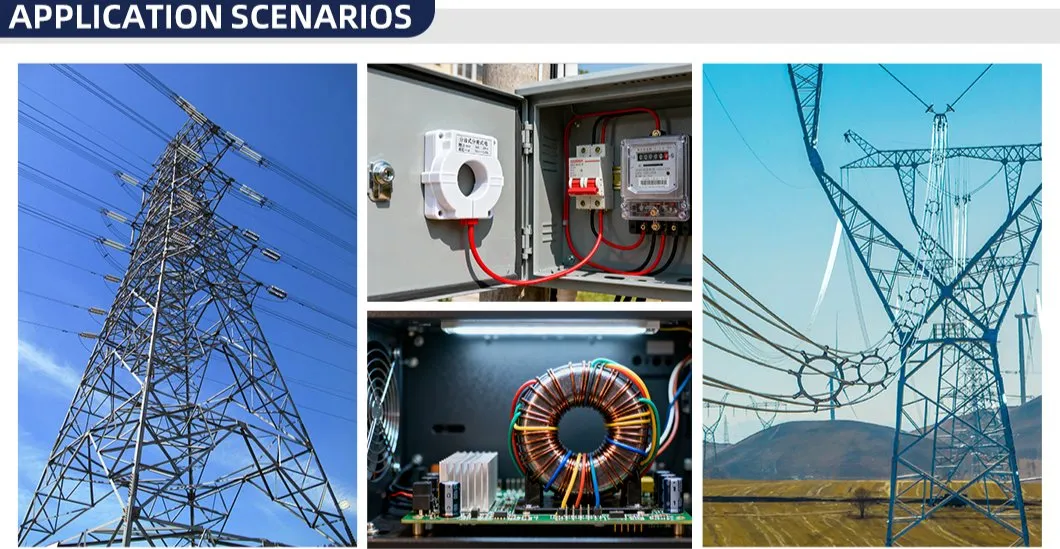

Cenários de Aplicação

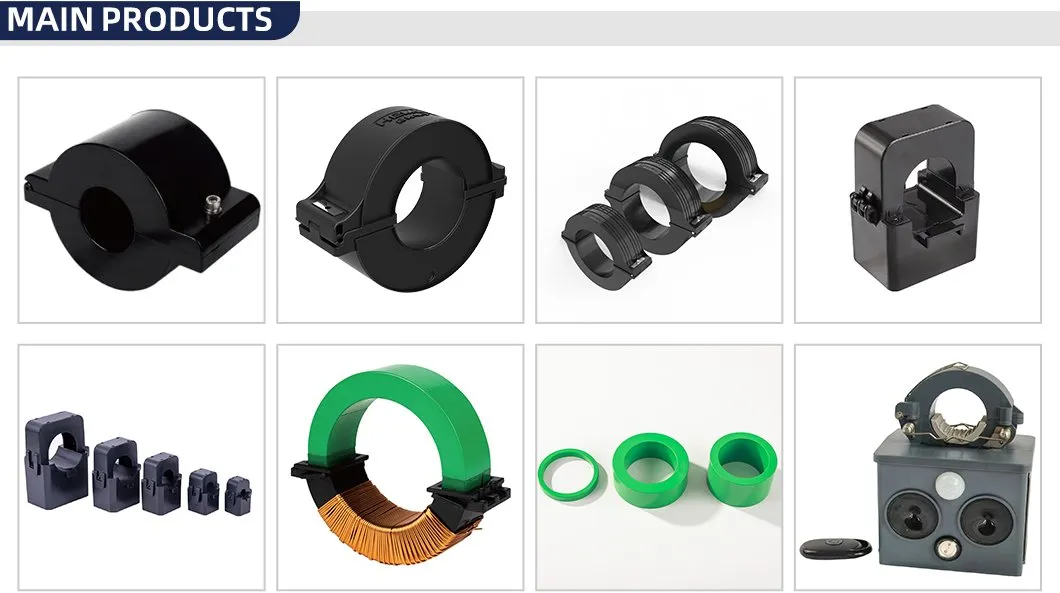

Principais Produtos

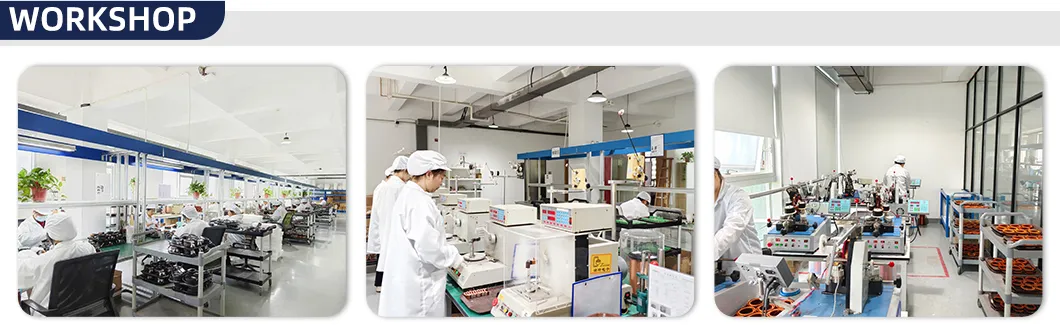

Perfil da Empresa
Certificações
Embalagem e Envio
PERGUNTAS FREQUENTES
1. Você é companhia negociando ou fabricante?
R: Somos fabricantes.
2. Posso ter uma ordem de amostra?
R: Sim, nós saudamos ordem de amostra para testar e verificar a qualidade, e você precisa pagar a taxa de amostra e frete.
3. A fábrica possui recursos de design e desenvolvimento para produtos personalizados?
R: Os funcionários do nosso departamento de I&D são bem experientes na indústria elétrica, com mais de 10 anos de experiência. Os serviços pessoais ofertados aos clientes contêm OEM, ODM e OPM.
4. Quanto tempo posso obter a minha encomenda?
R: Produtos personalizados: Normalmente 10-15 dias. Depende do seu design e quantidade.
5. Como é o seu sistema de gestão da produção e controlo da qualidade?
R: Todo o nosso processo de produtos segue a norma ISO9001. Cada processo tem instrutores técnicos. Os supervisores de CQ inspecionam regularmente a produção. Realizamos testes de desempenho do produto durante a produção e testes de qualidade abrangentes após a conclusão.
6. Como os produtos são embalados para o transporte?
R: Os produtos são embalados utilizando caixas padrão de exportação para garantir a máxima proteção e segurança durante o transporte internacional.
