Xh-Sct-T10 (B) 70A 0.33V Sensor 50A/333mv Grampo UL Núcleo Dividido Monitoramento TC Transformador de Corrente
Descrição do produto
Informação Básica
N ° de Modelo.
XH-SCT-T10
Fase
Único
Operação Condição
Interno
Sinuosa Forma
Multilayer Honeycomb Tipo
Isolamento Médio
Materiais comuns de isolamento
Instalação
Ativo Tipo
Estrutura de circuito magnético
Tipo Combinado
Princípio de Transformação tensão
Eletromagnética Tipo
Aplicação
Eletrônico, instrumento, sensor de posição, áudio, iluminação
Digite
Transformador de corrente
Fase de Utilização
Único
Condição de funcionamento
Interior
Utilização
Medição
Forma de enrolamento
Tipo alveolar multicamada
Meio isolante
Resina epoxídica
Instalação
Tipo ativo
Estrutura do circuito magnético
Tipo combinado
Princípio de transformação de tensão
Tipo capacitivo
Modelo
XH-SCT-T10(B)
Corrente de entrada
70A, 50A, 80A ou personalizar
Saída
0.333V, 16.6mA, 26.6mA ou personalizar
ID
10 mm
Precisão
0.5%, 1.0%
Tensão de resistência (alta pot)
3,5 KV/1 mA/1 min
Peso
75g
Cor
Preto, branco, azul
MOQ
10 unid
Prazo
3-7 dias

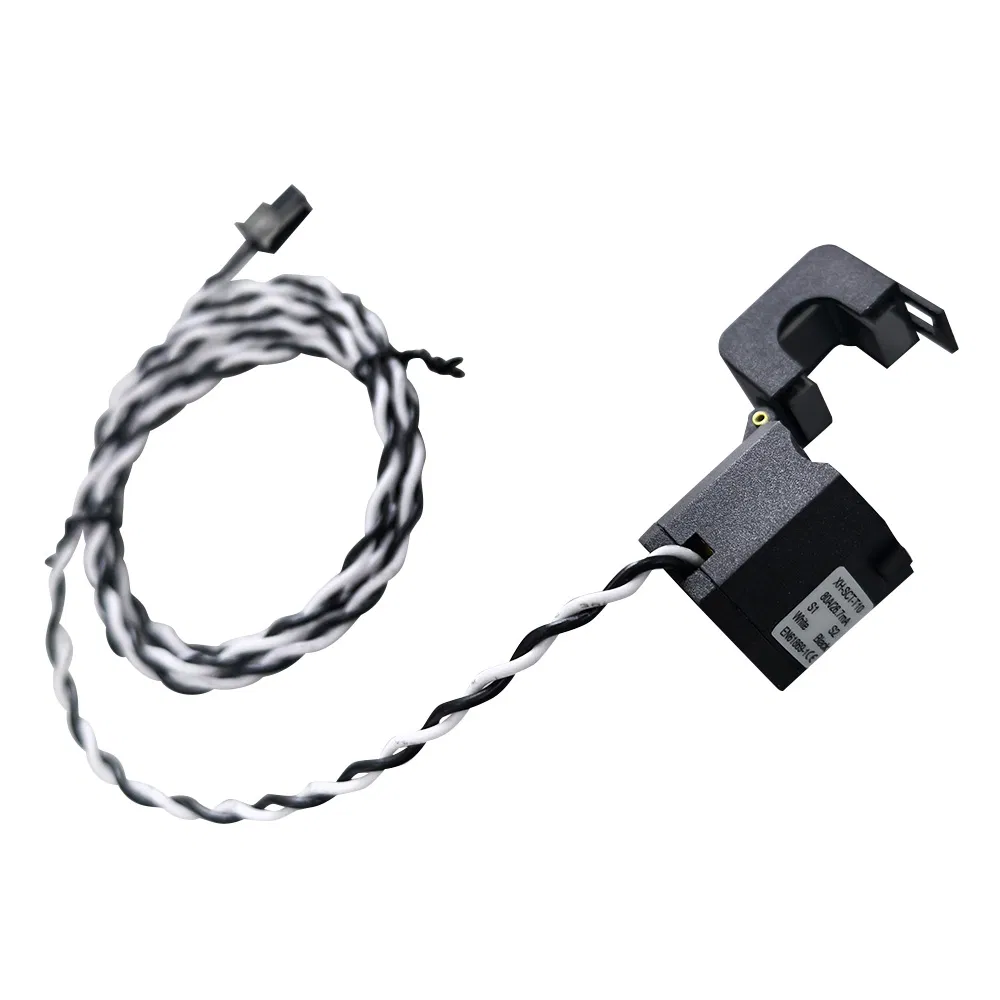

Cabo de arame
Torça, bainha ou outros
Pacote de Transporte
Caixas de cartão
Especificação
RoHS, ISO9001:2000
Origem
China
Código HS
8504
Capacidade de Produção
30,000 unid./mês
Descrição de Produto

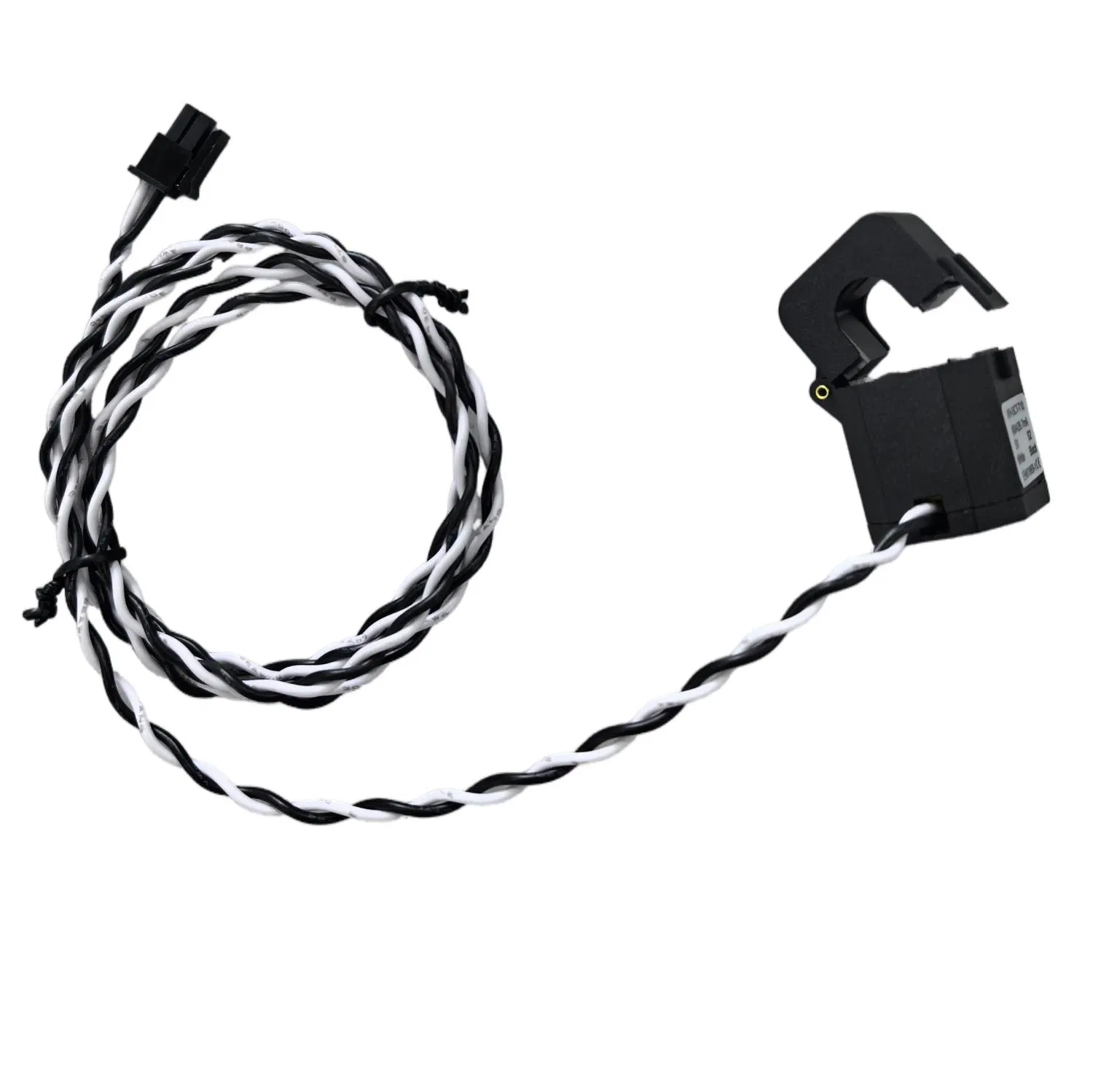

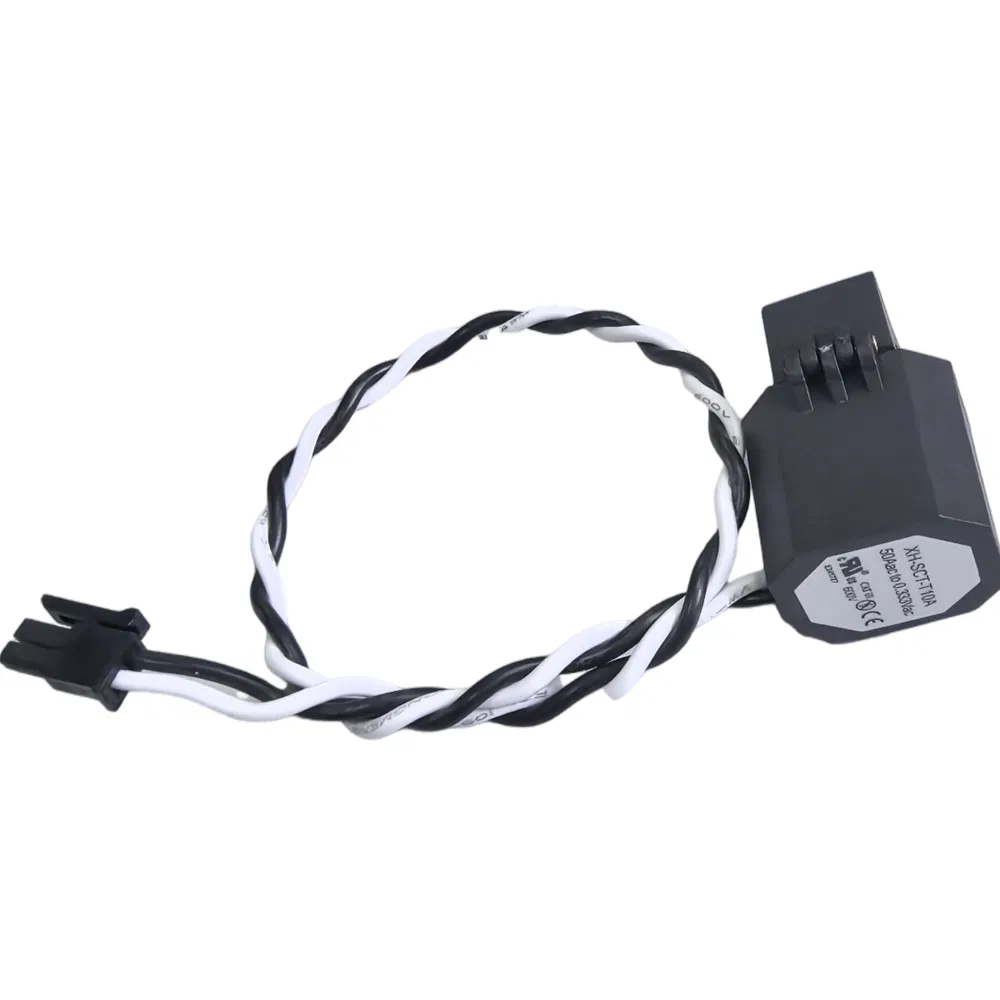

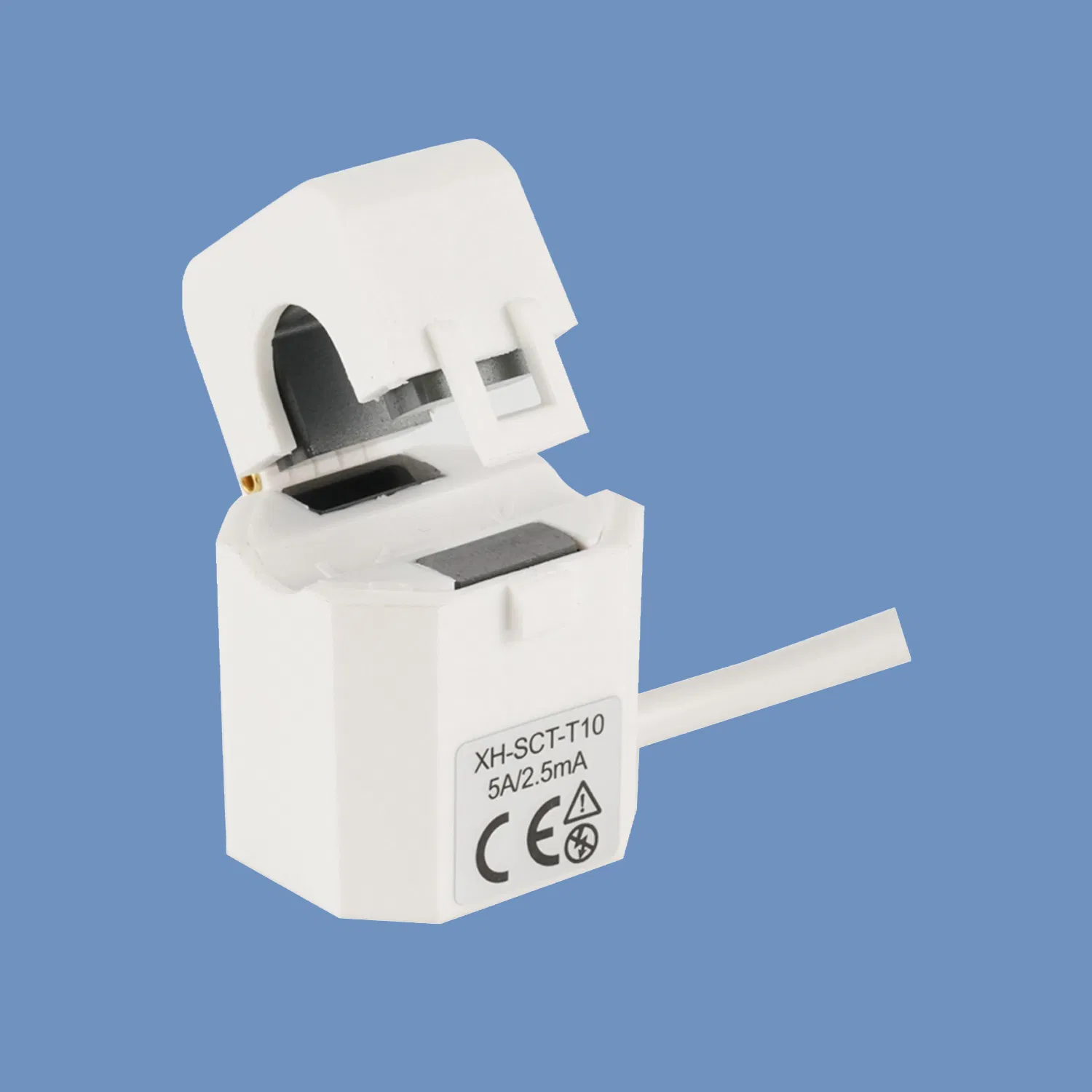

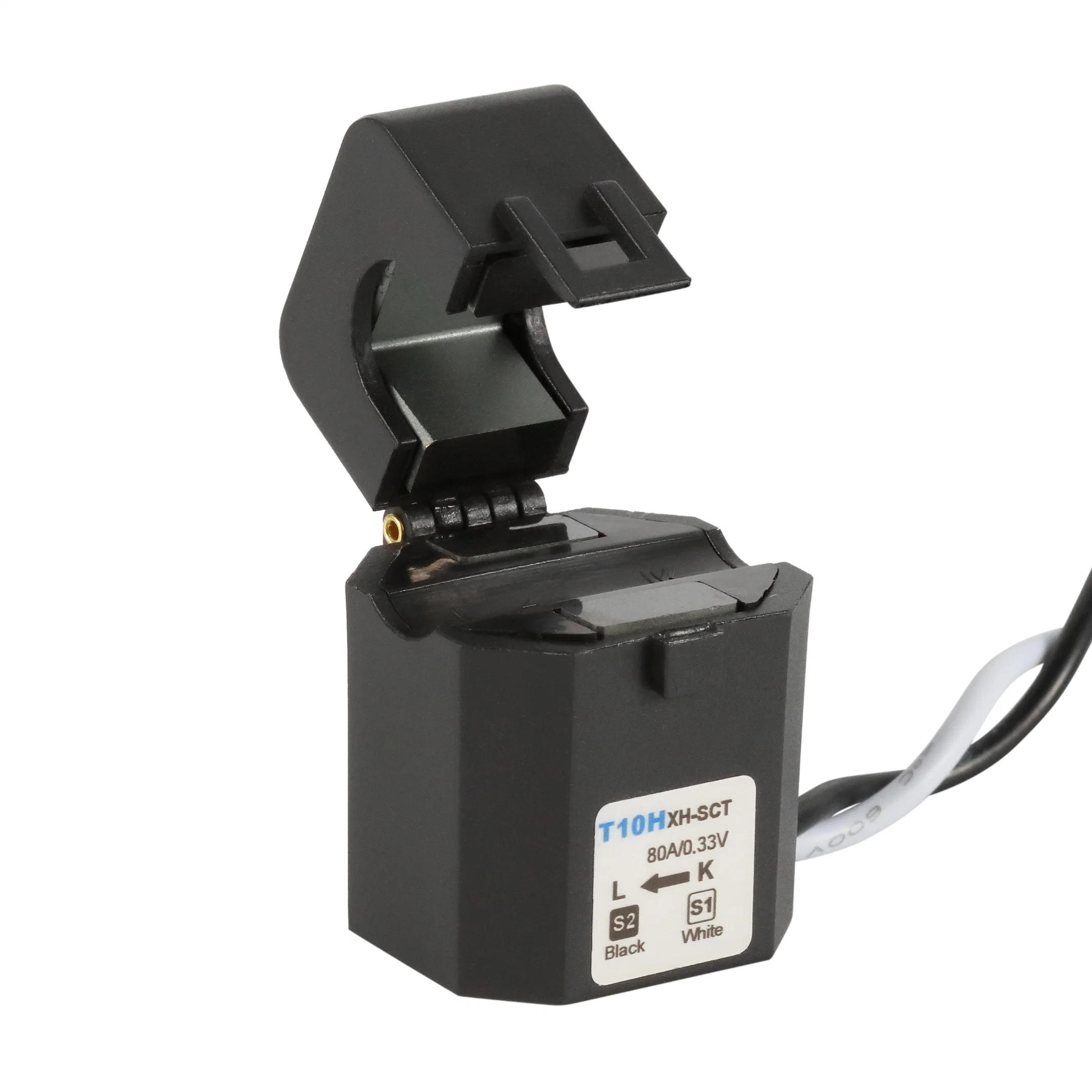

XH-SCT-T10 (B) 70A 0.33V do Sensor / 50A 333mv a braçadeira UL CT de monitoramento com núcleo dividido o transformador de corrente
Φ10mm de abertura com 5 a 80 Ampères
Especificações
- Tensão Nominal: 0,66 KV
- Isolamento voltagem: 3500V
- Freqüência: 50Hz/60Hz
- Temperatura de funcionamento: -20ºC to 70ºC
- Peso: 70g
- Certificados: UL, CE, ROHS
Recursos
- Pequeno custo
- Split core design, uma instalação mais fácil
- Construir o diodo, sem perigo de alta tensão

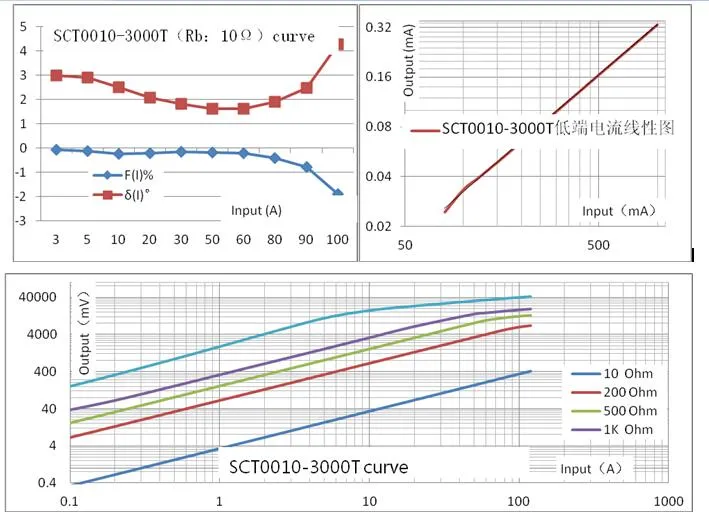

- Boa linearidade na corrente muito baixa
| Modelo | Entrada (A) | Max Current (A) | Output |
|---|---|---|---|
| XH-te-T10A | 0.2-80AAC | 100A AAC | MA/0.333VAC / 0-3VAC |
| XH-te-T10B |

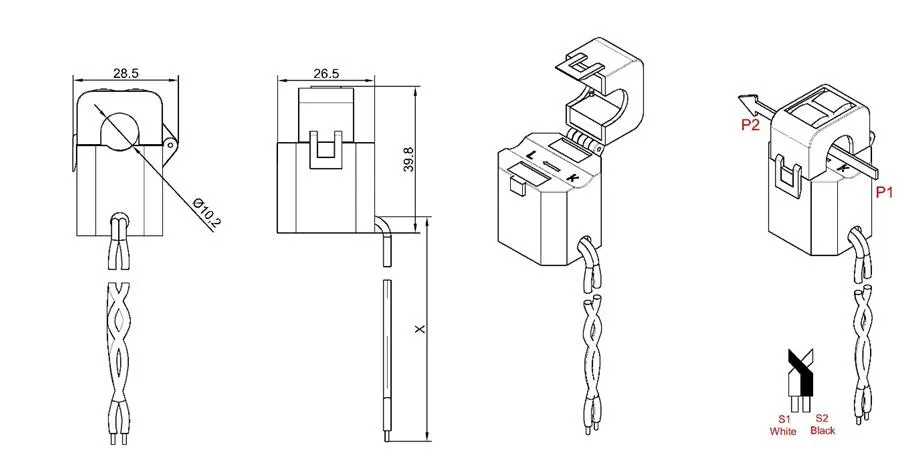

Dimensões ( mm )

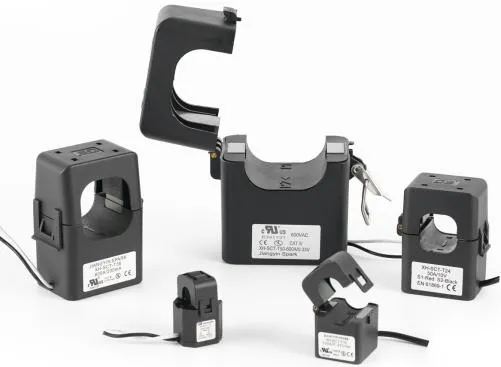

Outros modelos do transformador de corrente com núcleo dividido
| Modelo | I.D. | Ratio | Ampères nominal | Exactidão |
|---|---|---|---|---|
| XH-te-T06 | 6mm | 1000:1 | 1, 5, 10, 15, 20 | 0.5 , 1.0 |
| XH-te-T10 | 10mm | 3000:1 | 5, 15, 30, 50, 75, 80 | 0.5 , 1.0 |
| XH-te-T16 | 16mm | 3000:1 | 50, 70, 100, 120 | 0.5 , 1.0 |
| XH-te-T24 | 24mm | 3000:1 | 100, 150, 200, 300 | 0.5 , 1.0 |
| XH-te-T36 | 36mm | 3000:1 | 300, 400, 500, 600 | 0.5 , 1.0 |
Package / Embalagem
- Todos os nossos CT serão bem embalados com bolsa transparente de bolha & caixa branca individual.
- Design de embalagem e rótulo personalizados sob consulta.
- Opção de embalagem neutra ou OEM disponível.
Transportes
- Produtos expedidos via UPS / DHL / FedEx / TNT, etc (porta a porta), ou via aérea & marítima para grandes quantidades.
- Tempo de entrega (L/T): 3 a 7 dias após recepção do pagamento (para quantidades menores que 1000 PCS e itens não personalizados).
- O envio expresso geralmente leva de 3 a 7 dias úteis dependendo do país de destino.

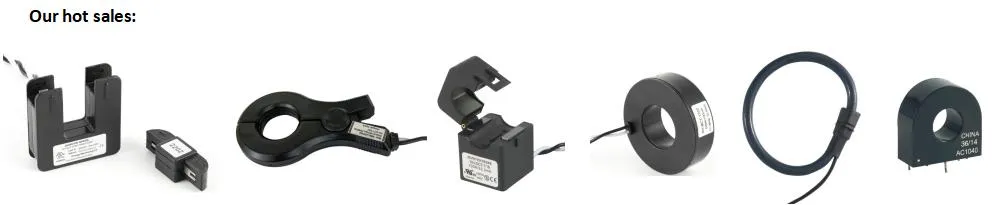

Nossas Vendas Quente & Nota Importante
Amostras Gratuitas
Fornecemos amostras gratuitas para testes! Adquira somente após estar satisfeito com o desempenho.
Fornecemos amostras gratuitas para testes! Adquira somente após estar satisfeito com o desempenho.
Especificações de Pedido
Por favor, informe-nos o modelo, a corrente de entrada, o sinal de saída e o comprimento dos cabos necessários.
Por favor, informe-nos o modelo, a corrente de entrada, o sinal de saída e o comprimento dos cabos necessários.
Soluções Customizadas
Entre em contato com seus requisitos técnicos para a seleção correta do transformador de corrente. ODM/OEM é bem-vindo.
Entre em contato com seus requisitos técnicos para a seleção correta do transformador de corrente. ODM/OEM é bem-vindo.
Garantia
- Oferecemos garantia de 1 ano.
- Se o produto estiver com defeito, notifique-nos dentro de 3 dias úteis após o recebimento.
- Todos os produtos devem ser devolvidos em sua condição original para qualificar-se para reembolso ou troca.
Nosso Compromisso
- Preço competitivo devido a venda direta da fábrica.
- Qualidade aprimorada suportada por mais de 20 anos de experiência na fabricação de transformadores de corrente.
- Entrega rápida e resposta rápida em até 24 horas por nossa equipe dedicada.
Perguntas Frequentes (FAQ)
1. O que é um transformador de corrente com núcleo dividido (Split Core)?
Um transformador de corrente com núcleo dividido é projetado com uma estrutura que pode ser aberta de forma simples. Isso permite que ele seja instalado em cabos elétricos existentes sem a necessidade de interromper o circuito ou desconectar os cabos, facilitando a montagem rápida e segura.
2. Qual é a precisão e a segurança do modelo XH-SCT-T10?
Este modelo apresenta uma classe de precisão que varia entre 0.5% e 1.0%. Em termos de segurança, ele vem com diodos internos integrados que previnem o surgimento de altas tensões perigosas em caso de circuito aberto secundário.
3. Quais são as correntes de entrada e saída padrão para este transformador?
A corrente de entrada padrão recomendada é de 50A, 70A ou 80A (com faixa operacional geral de 5A a 80A). O sinal de saída pode ser selecionado entre 0.333V, 16.6mA, 26.6mA ou sob medida para os requisitos de seu projeto.
4. O produto possui certificações internacionais de conformidade?
Sim, todos os nossos produtos de monitoramento de corrente atendem aos rígidos critérios de conformidade internacional e possuem certificados ISO9001, UL, CE, RoHS e TUV.
5. É possível personalizar os comprimentos de cabo ou criar modelos personalizados (OEM/ODM)?
Sim, oferecemos suporte completo a OEM e ODM. Você pode personalizar as especificações técnicas, a corrente nominal de entrada/saída, o formato do cabo de arame (torcido, com bainha ou outros) e a sua própria rotulagem de embalagem.
6. Qual é a política de garantia do transformador de corrente?
Todos os nossos transformadores de corrente possuem 1 ano de garantia contra defeitos de fabricação. Caso encontre problemas, o defeito deverá ser notificado em até 3 dias úteis a contar do recebimento para iniciarmos o processo de troca ou reembolso.
