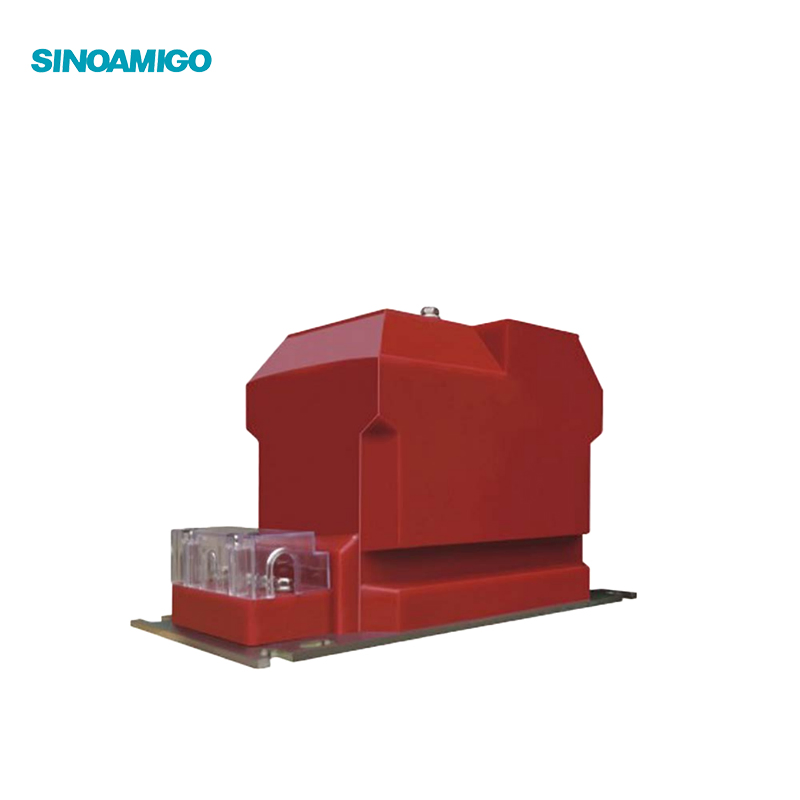

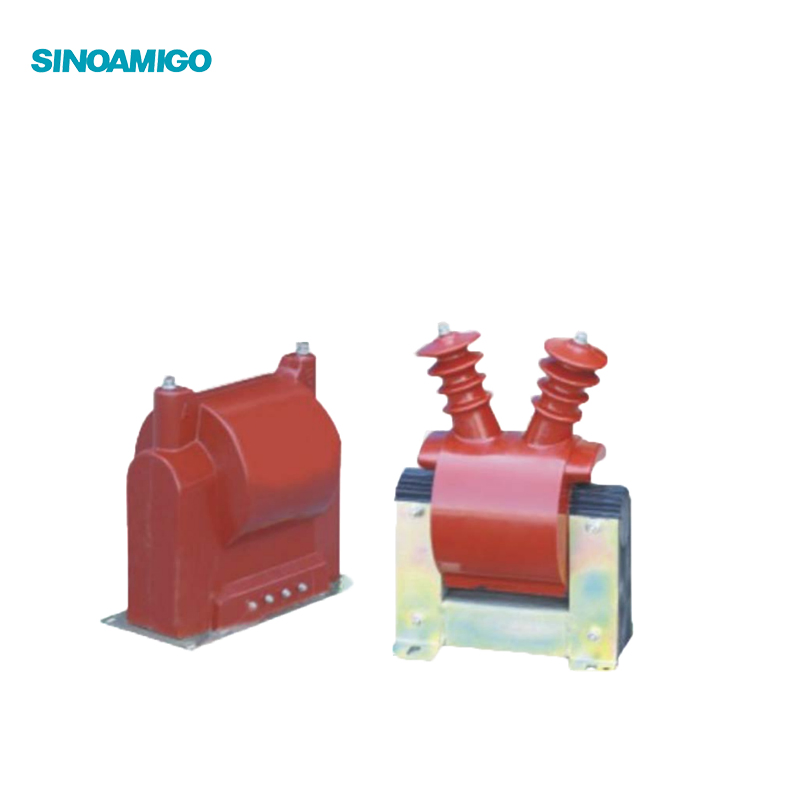

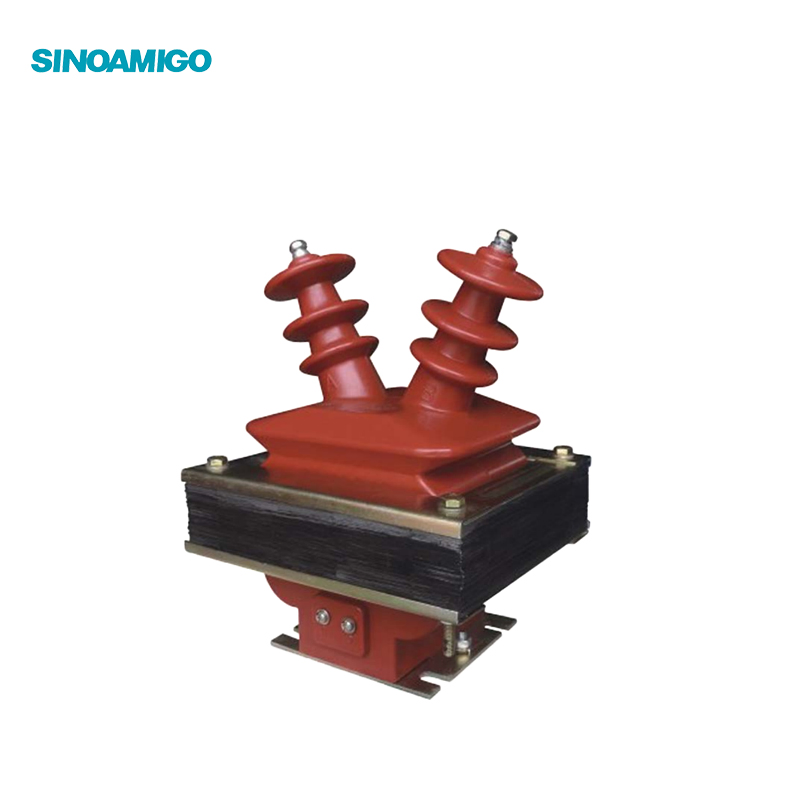

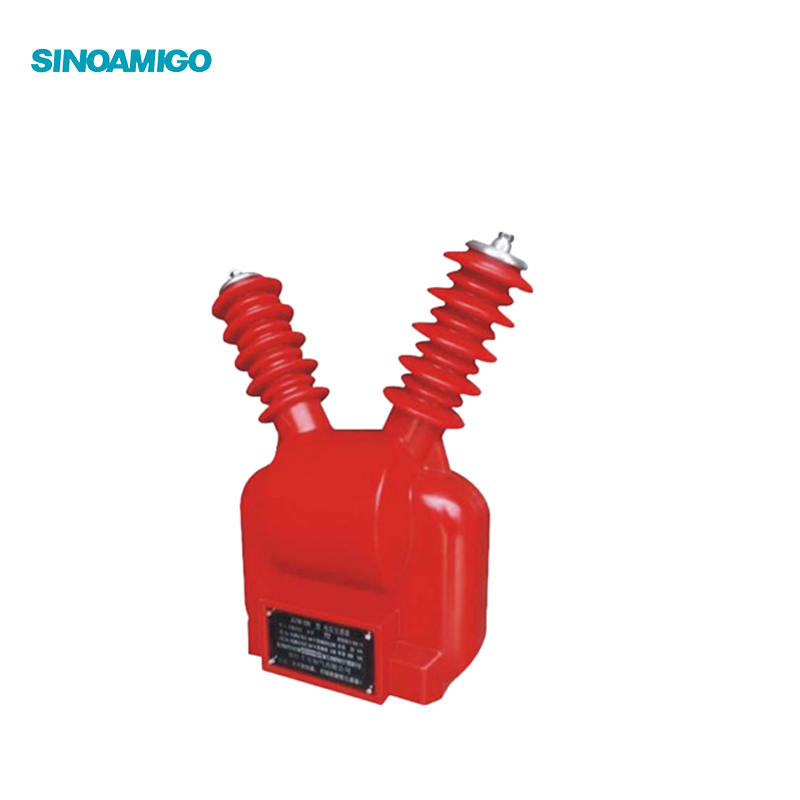

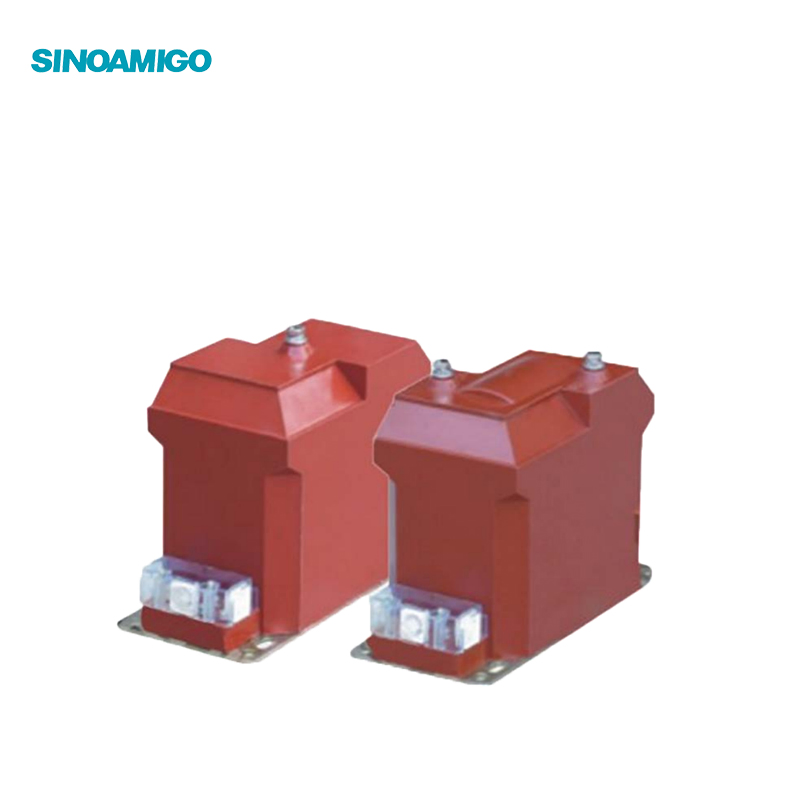

3kv 6kv 10kv Transformador Potencial Jdzx10-3/6/10b Transformador de Tensão Interno para Equipamentos de Manobra
Descrição do produto
Visão Geral
Parâmetros do Produto
Nossas Vantagens
Perfil da Empresa
Informação Básica
N ° de Modelo
JDZX10-3/6/10B
Fase
Único
Operação Condição
Interno
Uso
Proteção, Medição
Sinuosa Forma
Camada Única & Tipo enrolada
Isolamento Médio
Resina Epóxi
Instalação
Strut Tipo
Estrutura de circuito magnético
Único Tipo de Estágio
Princípio de Transformação tensão
Eletromagnética Tipo
Pacote de Transporte
caixa de madeira
Especificação
3 / 6 / 10 kv
Origem
Made in China
Parâmetros do produto
| Digite | Relação de tensão nominal (V) | Saída secundária nominal (VA) | Saída máx. (VA) | Nível de isolamento nominal (kV) | Notas | Esquema eléctrico | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 3 | 0.2/0.2 | 0.5/0.5 | 6P (3P) | ||||||
| 0.2/0.5 | ||||||||||||
| JDZ10-3A1 | 3000/100 | 30 | 50 | 100 | 200 | / | / | / | 300 | 3.6/25/40 | Igual a "RZL" | Figura 1-2 |
| JDZ10-6A1 | 6000/100 | 7.2/32/60 | ||||||||||
| JDZ10-10A1 | 10000/100 | 12/42/75 | ||||||||||
| JDZ10-10A1 | 10000/100/100 | / | / | / | / | 10/10 | 15/15 | 200/200 | 12/42/75 | Figura 3-4 | ||
| 10/15 | ||||||||||||
| JDZX10-3A1 | 3000 / √ 3 100 / √ 3 100/3 | 30 | 50 | 100 | 200 | / | / | 50 | 300 | 3.6/25/40 | / | Figura 5 |
| JDZX10-6A1 | 6000 / √ 3 100 / √ 3 100/3 | 7.2/32/60 | ||||||||||
| JDZX10-10A1 | 10000 / √ 3 100 / √ 3 100/3 | 12/42/75 | ||||||||||
| JDZX10-10A1 | 10000 / √ 3 100 / √ 3 100 / √ 3 100/3 |
/ | / | / | / | 10/10 | 15/15 | 200/200 | Figura 6 | |||
| 10/15 | ||||||||||||
Desenho de dimensão geral

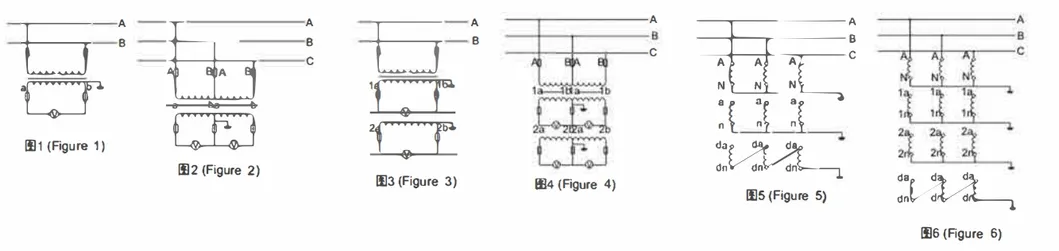

Esquema da cablagem
Nossas vantagens
A
25 anos de experiência em produção.
B
18 anos para o mercado ultramarino; você não se preocupa com a comunicação e economiza tempo.
C
Laboratório de testes padrão IEC CNAS dentro da própria zona industrial de fábrica.
D
Fornecedor de materiais de confiança da Big Brand, não se preocupa com o controlo de qualidade.
E
3 vezes o controlo de qualidade.
Perfil da empresa
Perguntas Frequentes (FAQ)
Qual é a principal aplicação do transformador JDZX10-3/6/10B?
Este transformador é utilizado principalmente para fins de proteção e medição em instalações elétricas internas.
Qual material é utilizado como meio de isolamento no dispositivo?
O meio de isolamento utilizado na fabricação do transformador é a resina epóxi.
Quais são as especificações de tensão disponíveis para este transformador?
O produto está disponível nas especificações de tensão nominal de 3 kV, 6 kV e 10 kV.
Como é garantido o controlo de qualidade na produção do equipamento?
O controlo de qualidade é realizado em 3 etapas distintas durante o processo produtivo, contando ainda com materiais provenientes de fornecedores de grandes marcas e testes efetuados em laboratório próprio padrão IEC CNAS.
Quais características estruturais e de fase apresenta este transformador de tensão?
O transformador opera em fase única (único), possui uma estrutura de circuito magnético de tipo de estágio único, instalação do tipo "strut" e forma sinuosa de camada única e tipo enrolada.
Qual é o tipo de embalagem padrão utilizada para o transporte do transformador?
O transformador é acondicionado e transportado de forma segura em caixas de madeira como pacote de transporte.
