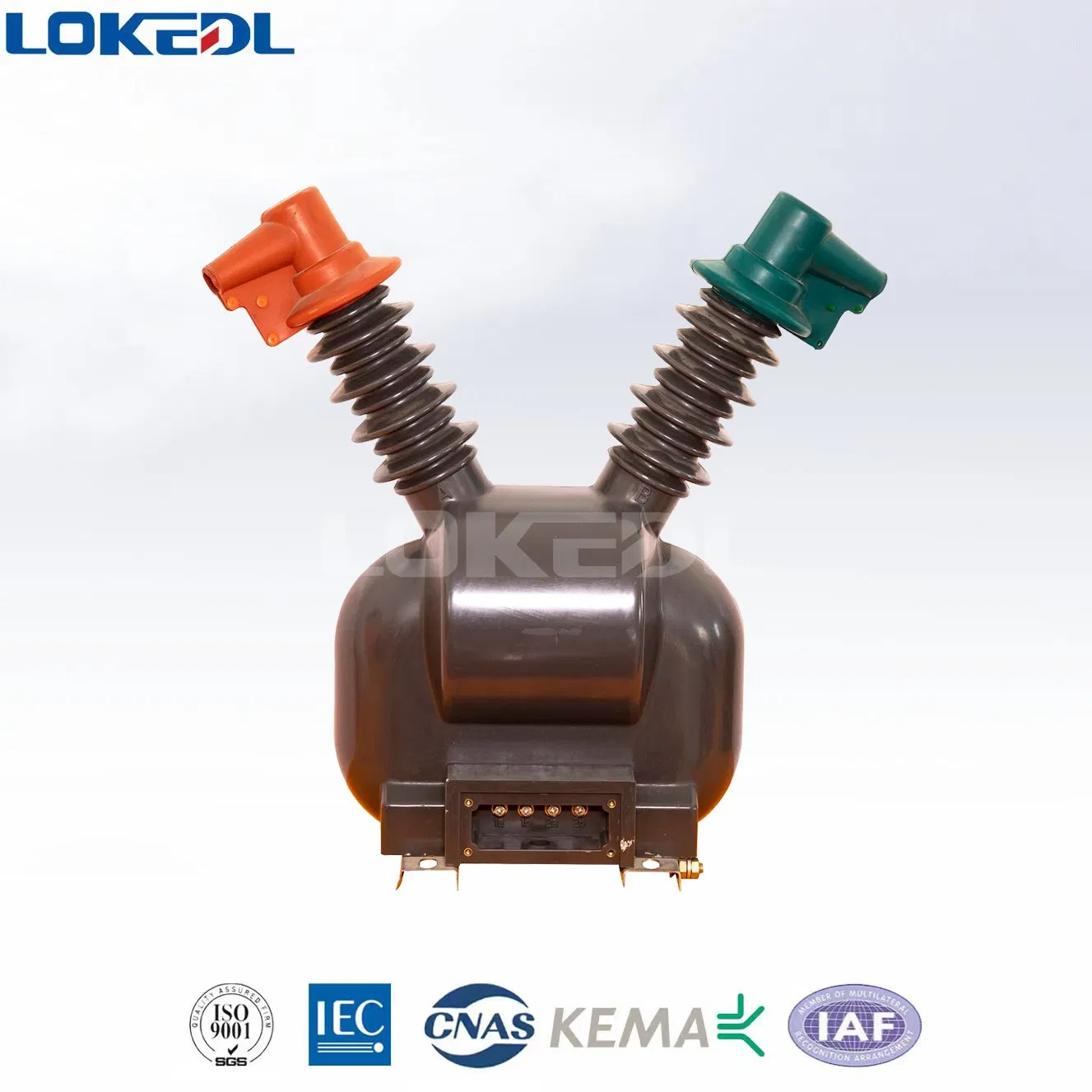

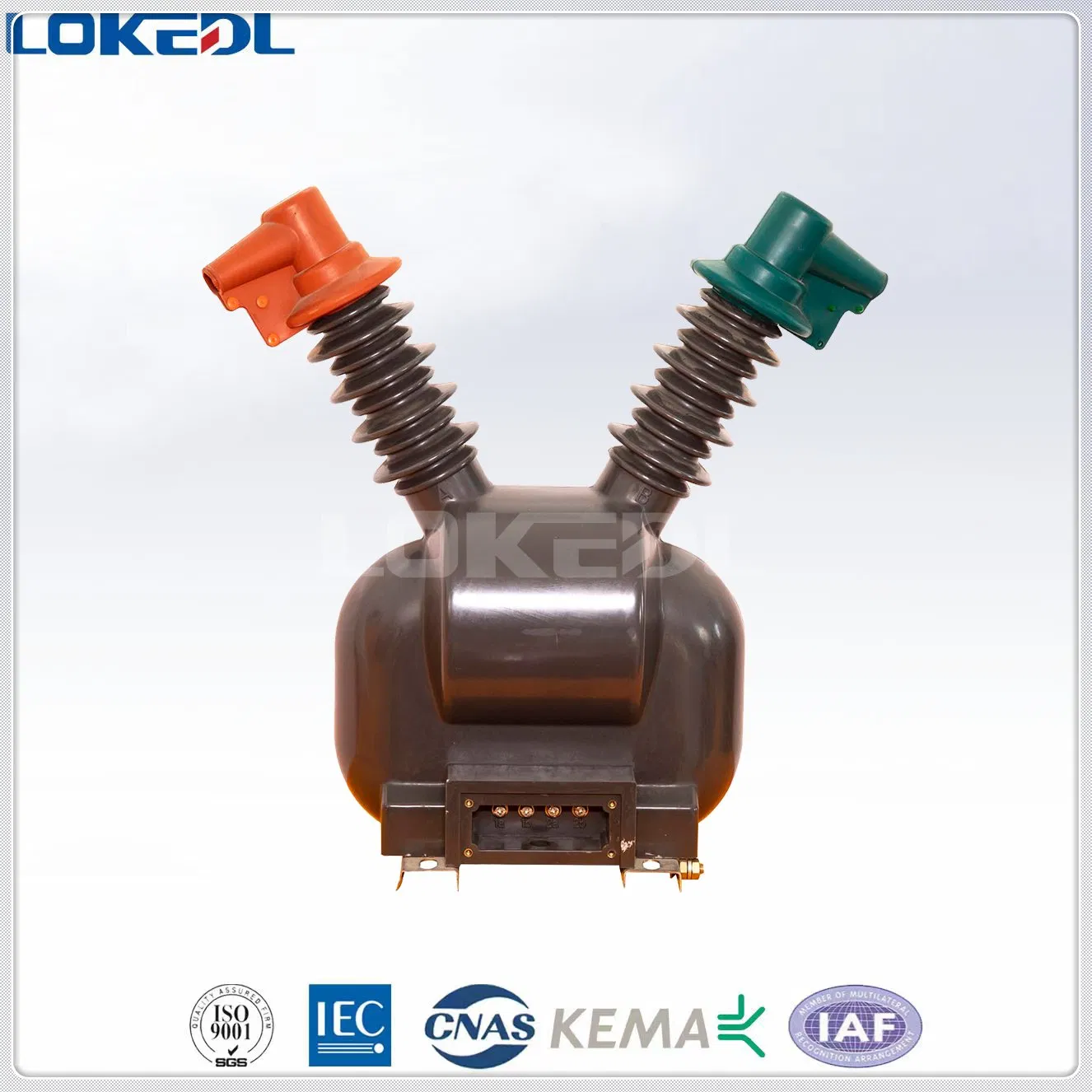

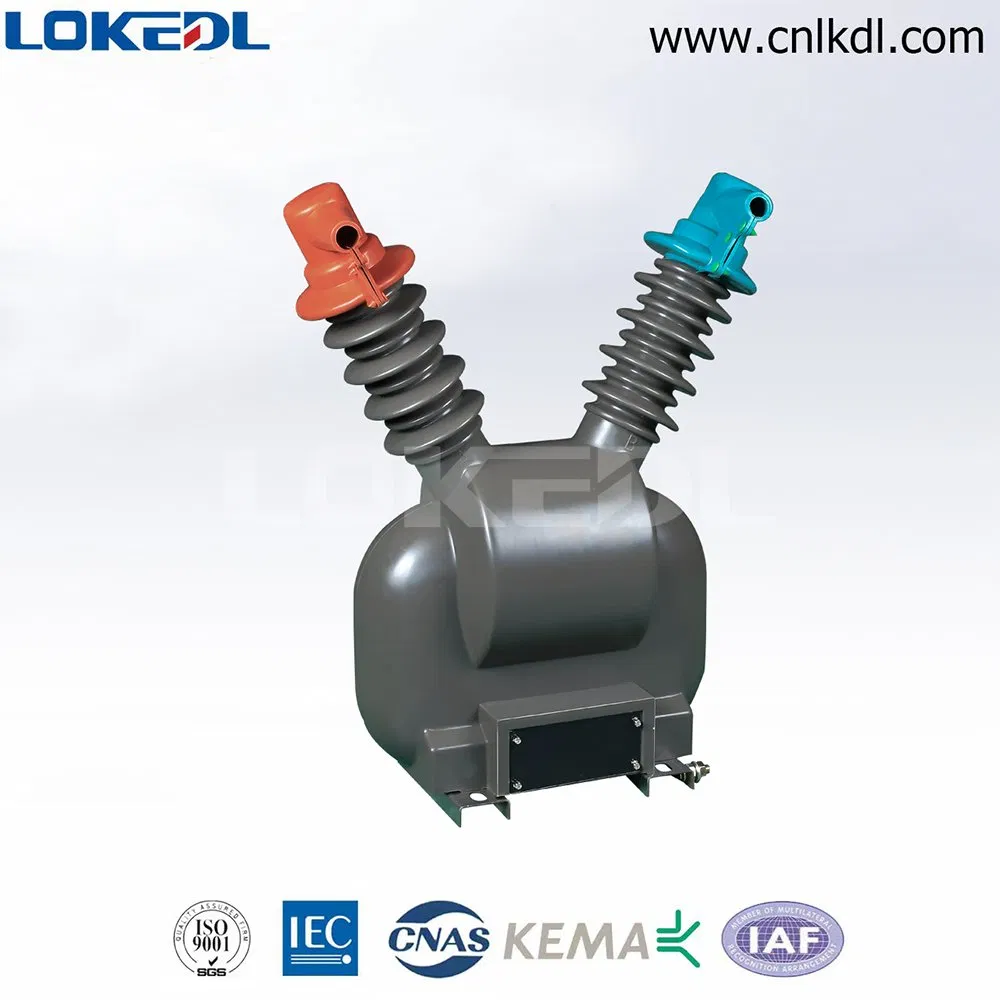

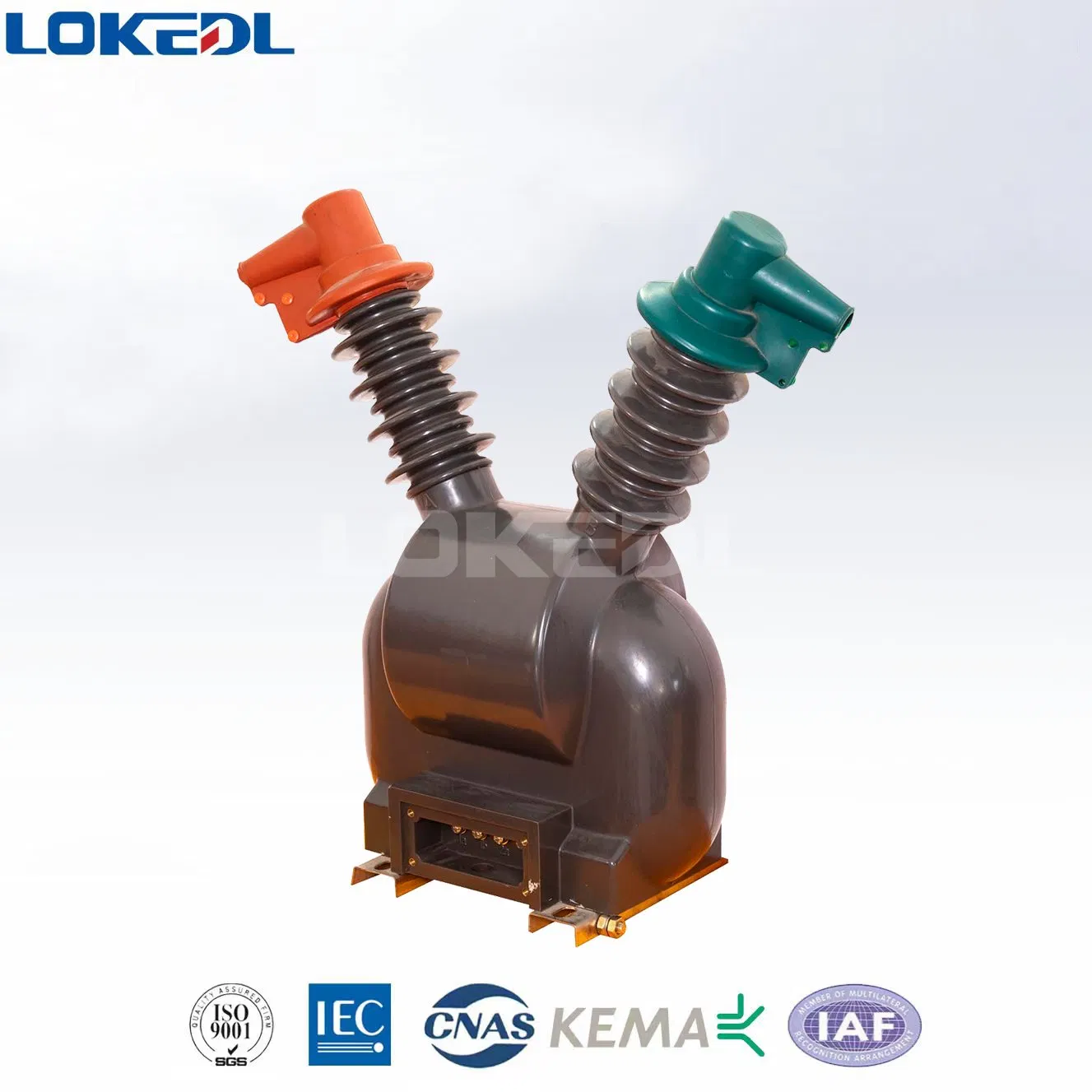

Transformador de Potencial de Epóxi Seco Tipo Fusão para Uso Externo 11kv 11000/110V Classe 0.5 PT/Vt

Ainda está decidindo? Pegue amostras de $ !
Solicitar Amostra

Descrição do produto

Informação Básica
N ° de Modelo. JDZW-10R
Fase Único
Operação Condição Ao ar livre
Uso Proteção, Medição
Sinuosa Forma Camada Única & Tipo enrolada
Isolamento Médio Resina Epóxi
Instalação Strut Tipo
Estrutura de circuito magnético Único Tipo de Estágio
Princípio de Transformação tensão Eletromagnética Tipo
Pacote de Transporte caixa de contraplacado de exportação padrão
Origem China
Código HS 8504311000
Capacidade de Produção 50000 peças/ano
Descrição de Produto

Transformador de tensão média para exterior

  • Transformador de tensão de resina epóxi para exteriores
  • Fase única
  • Tensão nominal: 3,3kV, 6kV, 10kV 11kV 12kV 13,5kV 13,8kV 15kV 20kV 24kV 33kV 35kV 36kV
  • Classe de dosagem de PT: 0.2, 0.3, 0.5, 0.6, 1, 3
  • Classe de protecção PT: 3P, 6P
  • Norma: IEC61869-3
  • Nome do tipo: JDZW-10, JDZW-11, JDZW-12, JDZW-13.8, JDZW-15, JDZW-20, JDZW-24, JDZW-33, JDZW-35, JDZW-36

Este transformador de tensão de resina epóxi para exteriores é utilizado em sistemas de energia de 3,3kV, 6kV, 10kV 11kV 12kV 13,5kV 13,8kV 15kV 20kV 24kV 33kV 35kV 36kV, para medição e protecção. Foi utilizado em poste para exterior e linha de transmissão.

Ambos os transformadores de tensão fase a fase e transformador de tensão de fase a terra são feitos de resina epóxi de alta qualidade à prova de ultravioleta, núcleo de aço de silício de alta qualidade para medição e proteção, cobre eletrolítico puro de uso primário e secundário, ambos enrolamento e núcleo têm processamento de blindagem.

Padrão: Normas IEC IEC 61869. IEEE C57.13

Transformador de Potencial de Epóxi Seco Tipo Fusão para Uso Externo 11kv 11000/110V Classe 0.5 PT/Vt
Parâmetros do produto
Formulário de dados técnicos
Digite Relação de tensão nominal Classes de precisão Classe de precisão e saída relativa (VA) Saída do limite de calor secundário
0.2 0.5 3 3 (6) P
JDZW12-6R 6/0.1 0.2 15 - - - 500
6/0.1 0.5 - 50 - -
6/0.1/0.1 0.2/0.5 10 10 - -
6/0.1/0.22 0.5/3 - 30 500 -
JDZW12-10R 10/0.1 0.2 20 - - - 500
10/0.1 0.5 - 50 - -
10/0.1/0.1 0.2/0.5 15 15 - -
10/0.1/0.22 0.5/3 - 30 500 -
JDZXFW-6R 6 / √ 3 0.1 / √ 3 0.1/3 0.2/3(6)P 10 - - 80 400
6 / √ 3 0.1 / √ 3 0.1/3 0.5/3(6)P - 30 - 80
6 / √ 3 0.1 / √ 3 0.1 / √ 3 0.1/3 0.2/0.5/3(6)P 10 10 - 80
JDZXFW-10R 10 / √ 3 0.1 / √ 3 0.1/3 0.2/3(6)P 15 - - 80 400
10 / √ 3 0.1 / √ 3 0.1/3 0.5/3(6)P - 30 - 80
10 / √ 3 0.1 / √ 3 0.1 / √ 3 0.1/3 0.2/0.5/3(6)P 10 10 - 80
Digite Relação de tensão nominal (kV) Classes de precisão Classe de precisão e saída relativa (VA) Saída do limite de calor secundário (VA)
0.2 0.5 3 3 (6) P
JDZXW-35 35 / √ 3 0.1 / √ 3 0.1/3 0.2/3(6)P 25 - - 100 400
35 / √ 3 0.1 / √ 3 0.1/3 0.5/3(6)P - - - 100
35 / √ 3 0.1 / √ 3 0.1 / √ 3 0.1/3 0.2/0.5/3(6)P 15 20 - 100

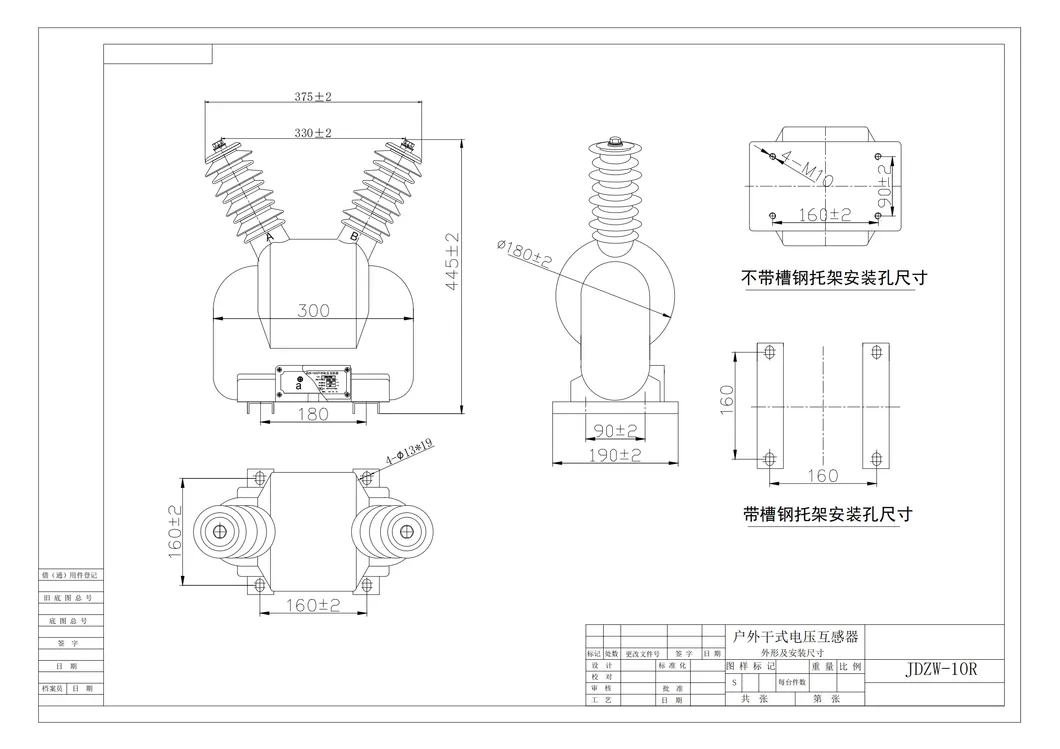

Dimensões do contorno

Transformador de Potencial de Epóxi Seco Tipo Fusão para Uso Externo 11kv 11000/110V Classe 0.5 PT/Vt

Precisa de tamanhos personalizados? Contacte-nos - podemos fazer com que isso aconteça.

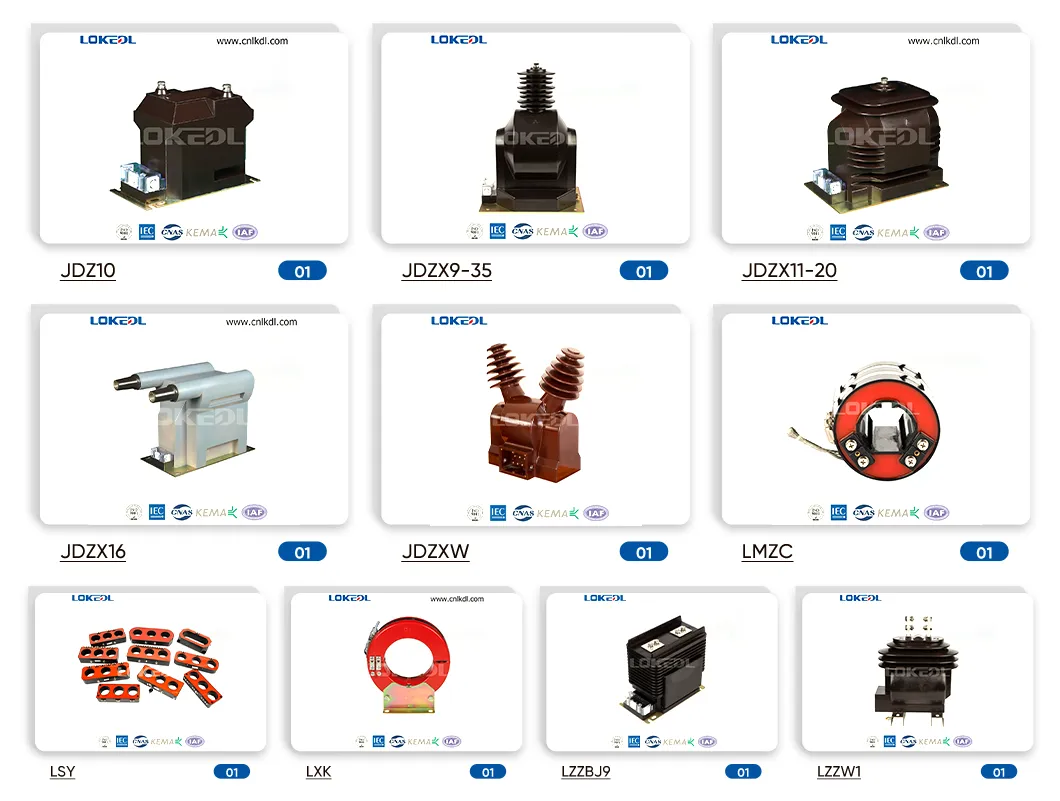

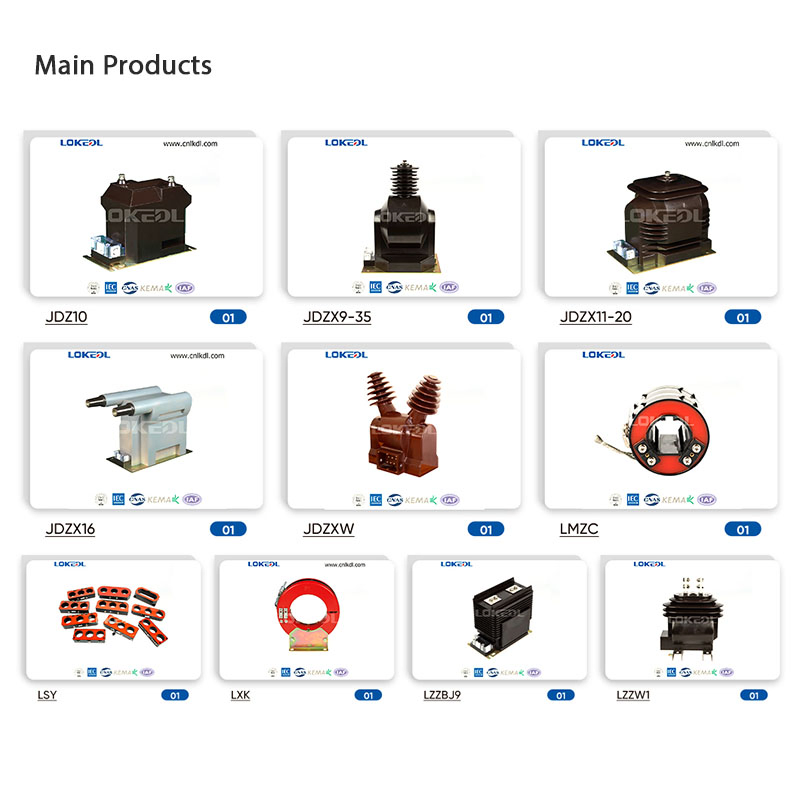

Principais produtos
Transformador de Potencial de Epóxi Seco Tipo Fusão para Uso Externo 11kv 11000/110V Classe 0.5 PT/Vt

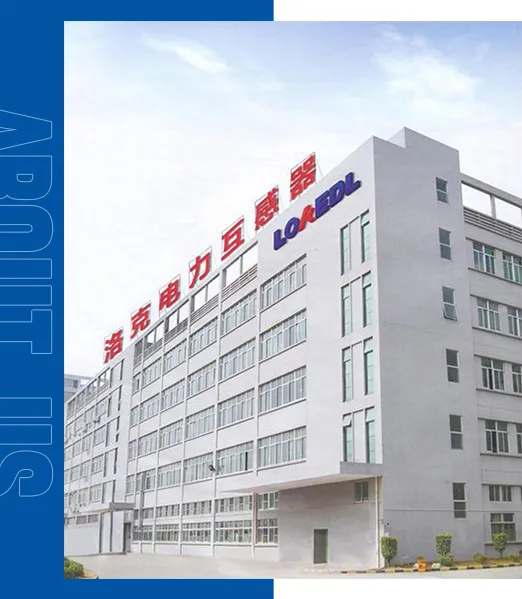

Perfil da empresa
Transformador de Potencial de Epóxi Seco Tipo Fusão para Uso Externo 11kv 11000/110V Classe 0.5 PT/Vt

Nosso antecessor foi fundado em 2010. Devido às necessidades de desenvolvimento da empresa, fomos reestruturados em 2018. É uma empresa com produtos de automação de rede de distribuição como principal órgão, integrando design, pesquisa e desenvolvimento, produção e vendas de produtos de sistemas de energia. A empresa produz principalmente transformadores especiais de corrente e tensão de 10-35kV para armários insufláveis de média tensão, transformadores de corrente e tensão especiais para interruptores de coluna de fusão primária e secundária e transformadores electrónicos, armários centrais, armários de rede de anel e outros transformadores de corrente e tensão de suporte e transformadores de sequência zero.

A empresa possui uma equipa de investigação e desenvolvimento tecnológico de topo de gama e equipamento de produção de primeira classe na indústria. Com um design exclusivo e tecnologia líder, pode não só produzir produtos convencionais que cumpram as normas nacionais, mas também cumprir os requisitos técnicos (incluindo o aspecto) fornecidos pelos clientes. Aprovámos os sistemas ISO9001, ISO14001 e ISO45001. Os nossos produtos passaram pelo "certificado ccc" nacional, "certificado coc" e vários certificados nacionais de teste de tipo de laboratório autorizados, como o Wuhan High Voltage Research Institute e o Xi'an High Voltage Research Institute. Com a nossa excelente qualidade, design e fabrico, vantagem competitiva em termos de preço, bom serviço, assistência eficiente, Nossos produtos, que são vendidos a quente na China e foram exportados para a Ásia, Europa, África, Médio Oriente e América, países e regiões, tendo sempre insistido, no desenvolvimento, em que a empresa sempre insistiu em levar a inovação científica e tecnológica como força motriz, orientada para a procura do mercado, e o princípio de "produção segura, cliente em primeiro lugar, qualidade de primeira classe", requisitos elevados e ponto de partida elevado. Os elevados padrões continuam a desenvolver novos produtos que se adaptam às mudanças no mercado. Sob a feroz concorrência de mercado, a empresa dá pleno proveito às suas vantagens tecnológicas para satisfazer as necessidades dos clientes. "Desenvolvimento inovador, cooperação WIN-WIN" no desenvolvimento futuro, nossa empresa vai desempenhar o objetivo de lutar por uma marca bem conhecida, levar a satisfação do cliente como o propósito, e trabalhar em conjunto, desenvolver-se juntos, e criar brilho com clientes novos e antigos de todos os estilos de vida. Dedicados ao uso seguro e eficiente da eletricidade, nós acolhemos calorosamente todos os amigos do mundo cooperam conosco!

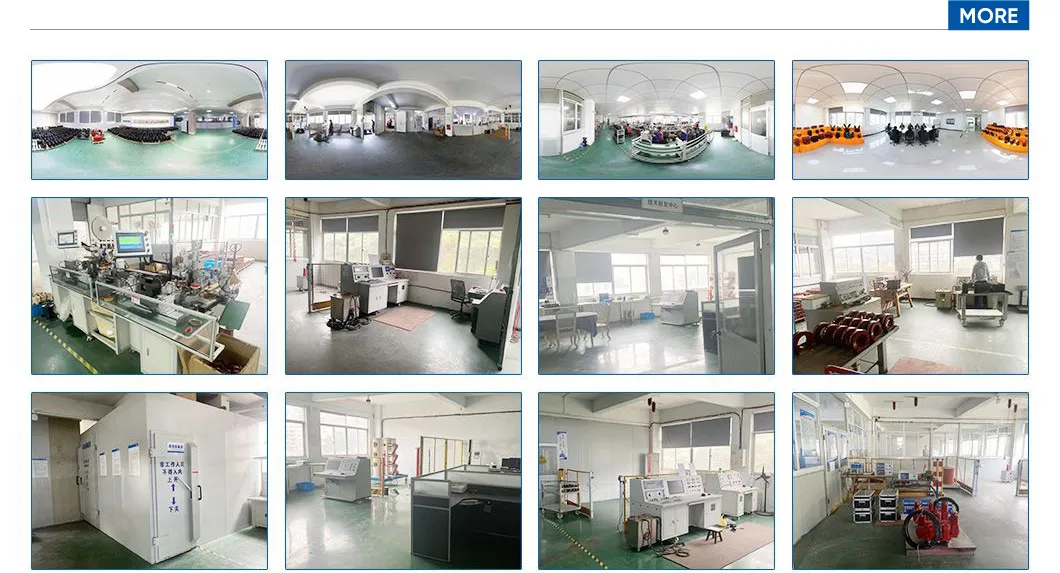

As nossas oficinas e salas de teste:
