Transformador de Corrente de Núcleo Dividido à Prova d'Água para Uso Externo Transformador de Instrumento de Potencial
Descrição do produto
N ° de Modelo.
TRSKL-25F
Fase
Único
Operação Condição
Interno
Uso
Medição
Sinuosa Forma
Multilayer Honeycomb Tipo
Isolamento Médio
Resina Epóxi
Instalação
Ativo Tipo
Estrutura de circuito magnético
Único Tipo de Estágio
Princípio de Transformação tensão
Eletromagnética Tipo
Corrente de entrada nominal
0~600A
Nível de tensão
0.4/0.66/0,72 kv
Classe de precisão
0.5
Gama linear
5%~120%
Frequência nominal
50 / 60 hz
Classe de protecção
ip65/ip66/ip67
Pacote de Transporte
caixas padrão
Especificação
25*60*75*14.5
Origem
China
Código HS
850450
Capacidade de Produção
300000

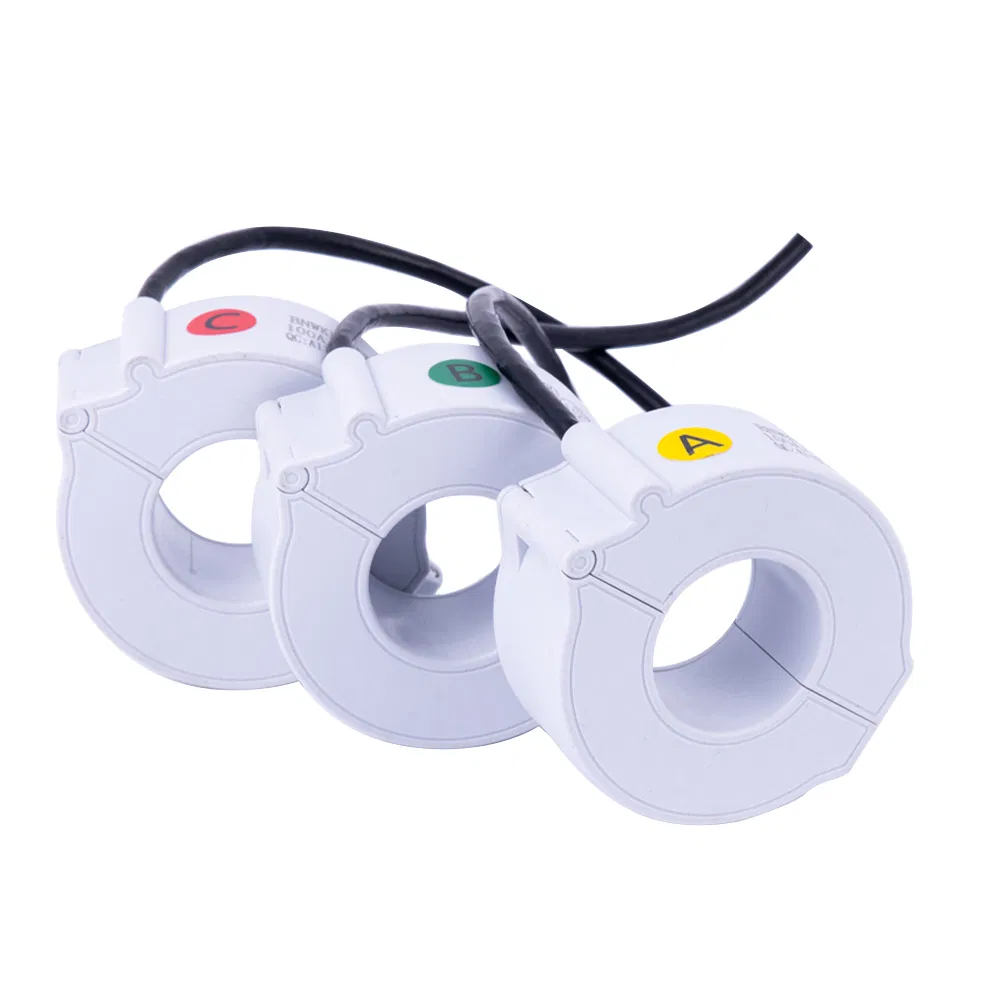

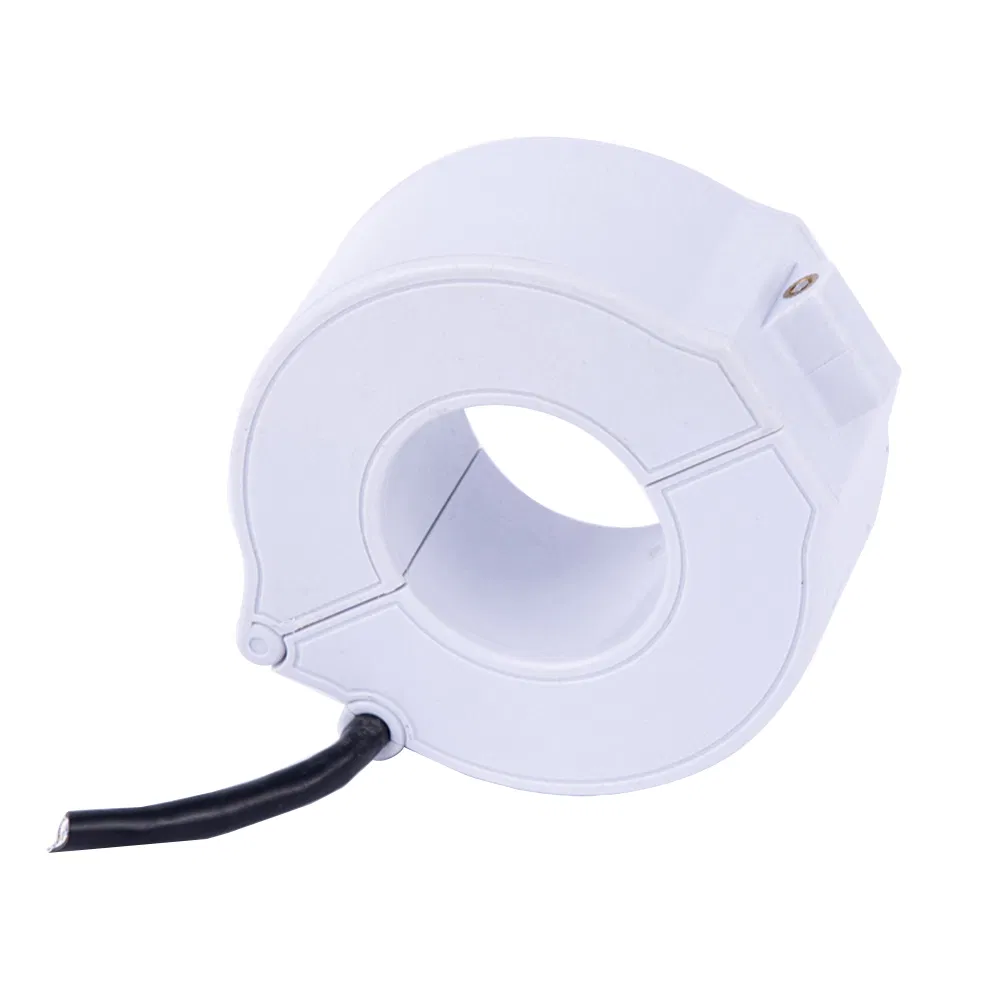

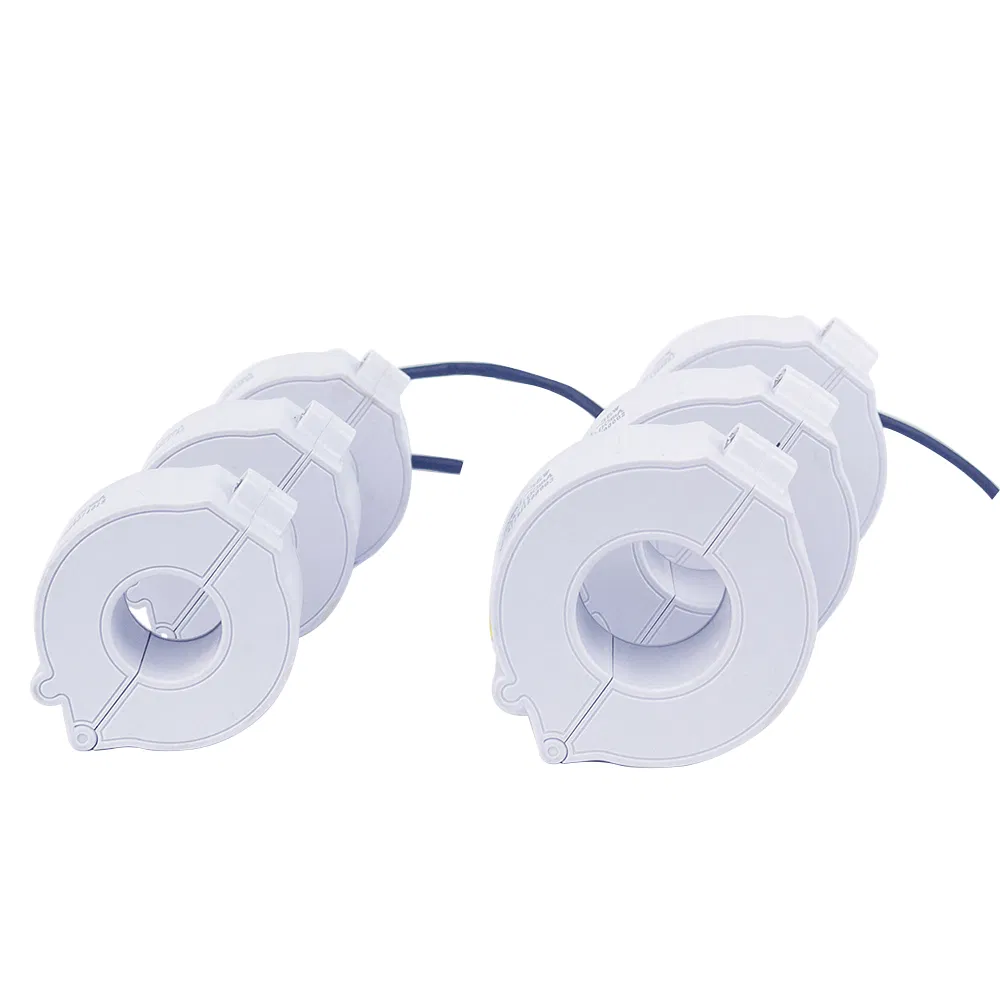

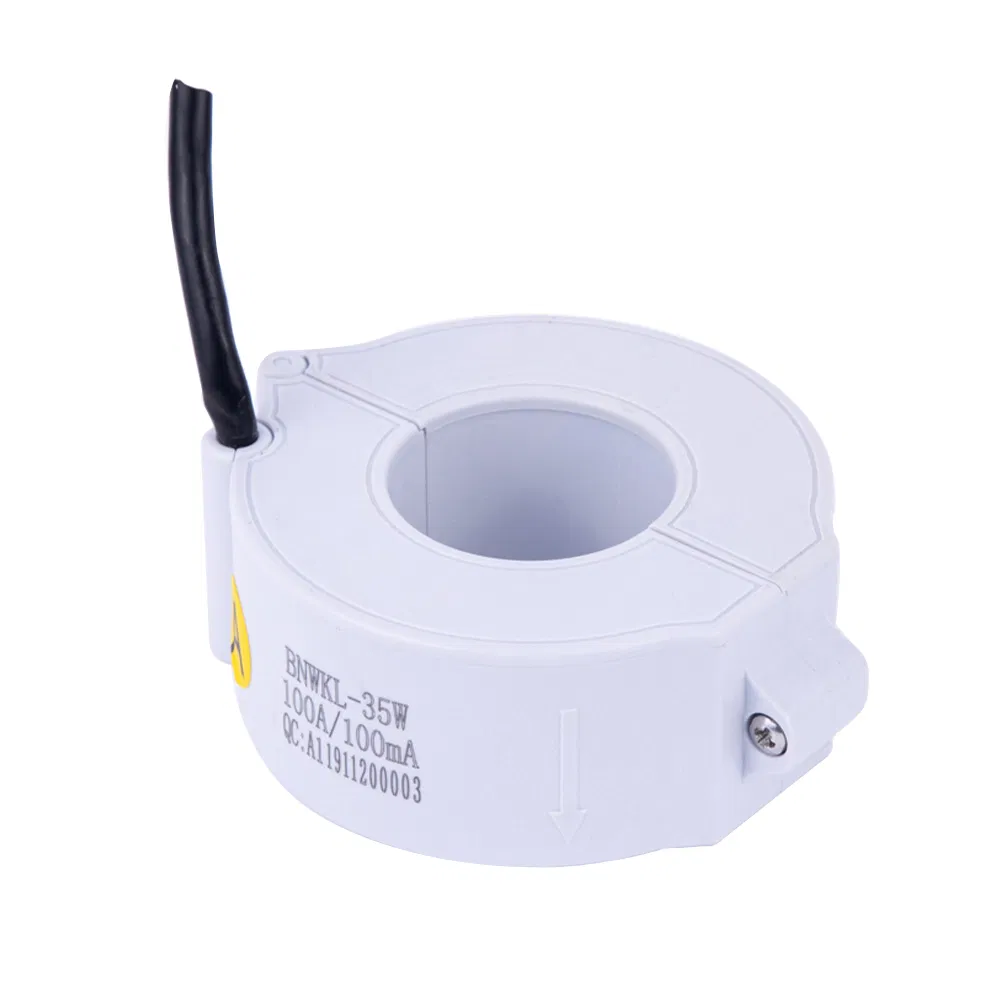

Transformador de corrente à prova de água para exterior tipo núcleo dividido da série W (Tipo de fio de suspensão redondo)
Transformador de corrente circular de fecho aberto à prova de água para exterior da série TR-W, a maior característica desta série de produtos é a função à prova de água, que pode ser utilizada no exterior. A face de corte do núcleo magnético é vedada com um anel de silicone, que pode impedir eficazmente a infiltração de água da chuva; O invólucro adota um processo de moldagem integrado de solda por fusão ultra-sônica, e a estrutura de enrolamento do transformador é fundida com resina epoxídica e o lado secundário o fio condutor é revestido para evitar que a água da chuva infiltre no corpo do transformador. O nível à prova de água pode atingir a IP66.
Característica do produto

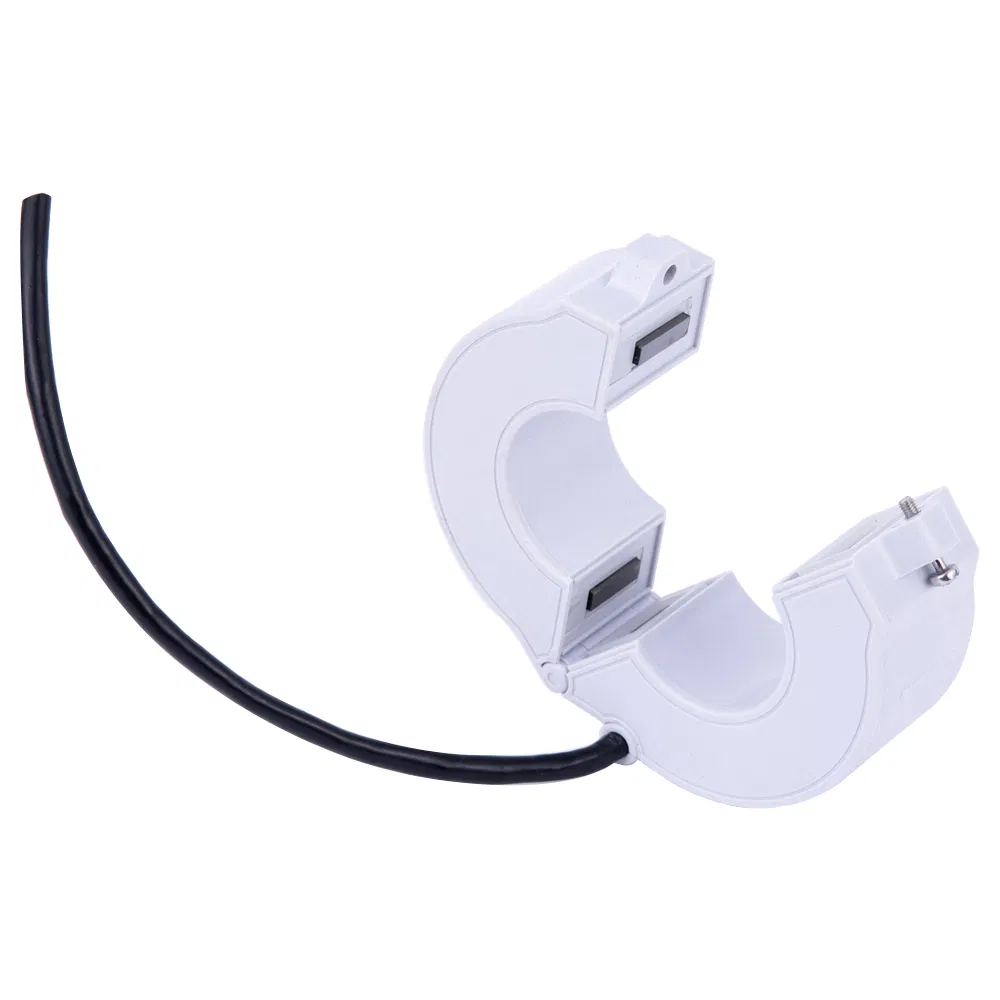

- ✔ Estrutura aberta e fechada, fácil de instalar no local e fácil de utilizar. Instalação ou remoção rápida e fácil sem desligar o cabo principal sob teste, eficaz para testes de corrente seguros e fáceis.
- ✔ Limite de quantidade amplo e forte capacidade anti-saturação. Gama de corrente de entrada 0 ~ 600A.
- ✔ Propriedades retardadoras de chamas: De acordo com a norma UL94-V0;
- ✔ Classe de protecção: IP66
Aplicação
Sistema de monitorização de incêndios eléctricos, sistema de monitorização de energia de equipamentos de incêndio, sistema inteligente de consumo de energia, rede eléctrica inteligente de baixa tensão, sistema de ligação à terra de corrente reduzida, protecção de relés, sistema de protecção de motores, etc. para medição de corrente, monitorização e protecção de linhas e equipamentos.
| Eléctrico Desempenho Parâmetros | Mecânico Estrutura Parâmetros | ||
|---|---|---|---|
| Temperatura de funcionamento | -40ºC ~ 70ºC | Casca e esqueleto | Taxa de inflamabilidade PA/PC94-V0 |
| Humidade relativa | ≤ 90% | Método de saída | Cabo de ligação à prova de água/bainha |
| Nível de tensão | 0.4/0.66/0,72 kV | Material do núcleo | Aço silício/nanocristalina/permalloy |
| Gama linear | 5% ~ 120% | Vedação | Resina epoxídica |
| Corrente de entrada nominal | 0 ~ 600A | Estrutura interna | Vedante de silicone à prova de água |
| Frequência nominal | 50 / 60 Hz | Classe de protecção | IP65, IP66, IP67 |
| Carga nominal | < 20Ω | Outros | - |
| A frequência de potência suporta tensão | 3 kV AC/1 min | ||
| Classe de precisão | 0.5 | ||

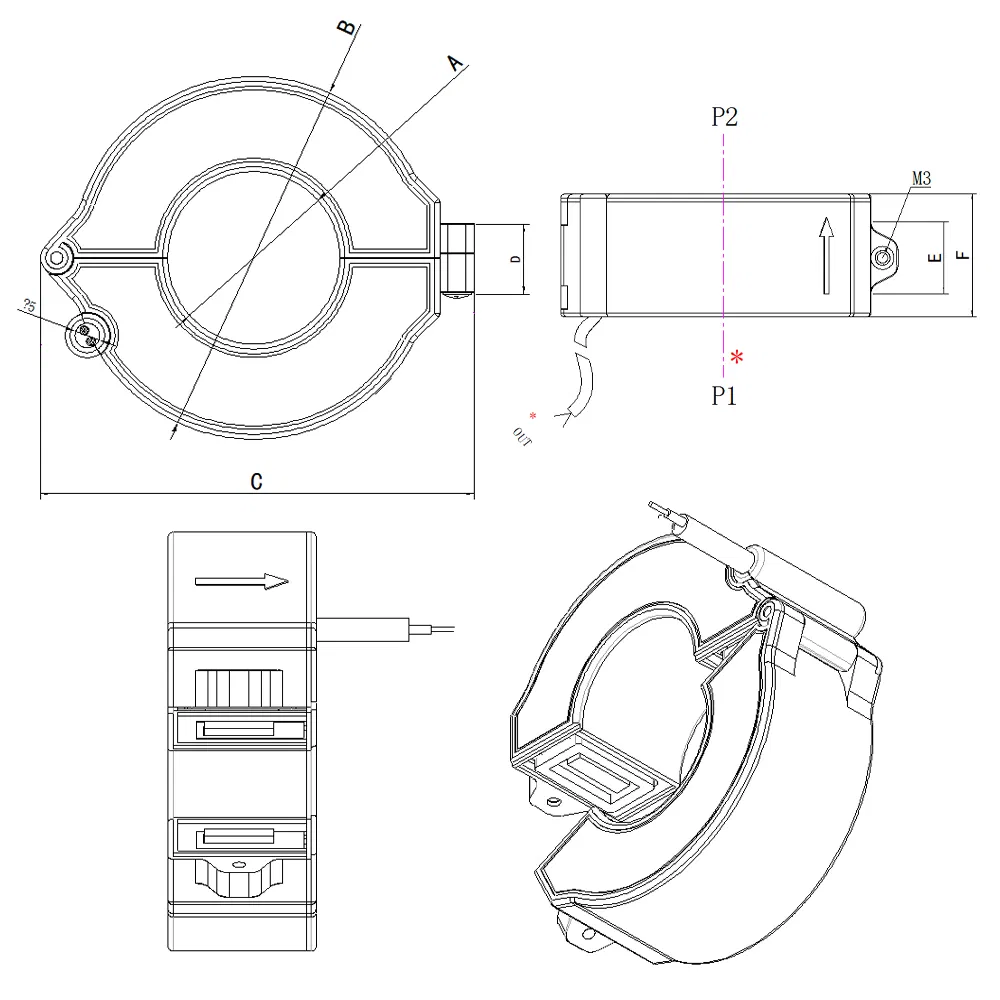

| Produto Modelo | Nominal Entrada | Nominal Saída | Precisão Classe | Dimensões (mm) | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | ||||
| TRAKL-25W | 0 ~ 300 A | 0 ~ 100 mA | 0.3 0.5 0,5S |
25 | 60 | 75 | 14.5 | 19 | 30.5 |
| TRSKL-25W | |||||||||
| TRPKL-25W | |||||||||
| TRAKL-35W | 0 ~ 600A | 35 | 73.5 | 88 | 14.5 | 19 | 32 | ||
| TRSKL-35W | |||||||||
| TRPKL-35W | |||||||||
Perguntas Frequentes (FAQ)
Como funciona a proteção à prova d'água deste transformador de corrente?
O transformador possui uma face de corte do núcleo magnético vedada com anel de silicone que impede a infiltração de água. A carcaça externa utiliza soldagem ultrassônica integrada e os enrolamentos são selados com resina epóxi, oferecendo proteção classe IP66 para o exterior.
Quais são as vantagens da estrutura de núcleo dividido (split-core)?
A estrutura de núcleo dividido permite a abertura do núcleo magnético. Isso possibilita instalar ou remover o transformador ao redor de cabos elétricos existentes rapidamente e sem a necessidade de desconectar a rede principal de energia, garantindo máxima segurança operacional.
Qual é a classe de precisão do modelo TRSKL-25F?
O modelo apresenta classe de precisão 0.5, tornando-o altamente confiável e qualificado para medição e monitoramento preciso de circuitos elétricos.
Quais aplicações são recomendadas para este equipamento?
Este dispositivo é ideal para monitoramento de incêndios elétricos, sistemas inteligentes de controle de energia elétrica, monitoramento de subestações de baixa tensão, proteção de motores e proteção por relés.
Quais faixas de corrente de entrada o equipamento suporta?
A série suporta uma ampla faixa de corrente de entrada nominal entre 0 e 600A, operando linearmente em uma faixa de 5% a 120% em frequências de 50/60 Hz.
