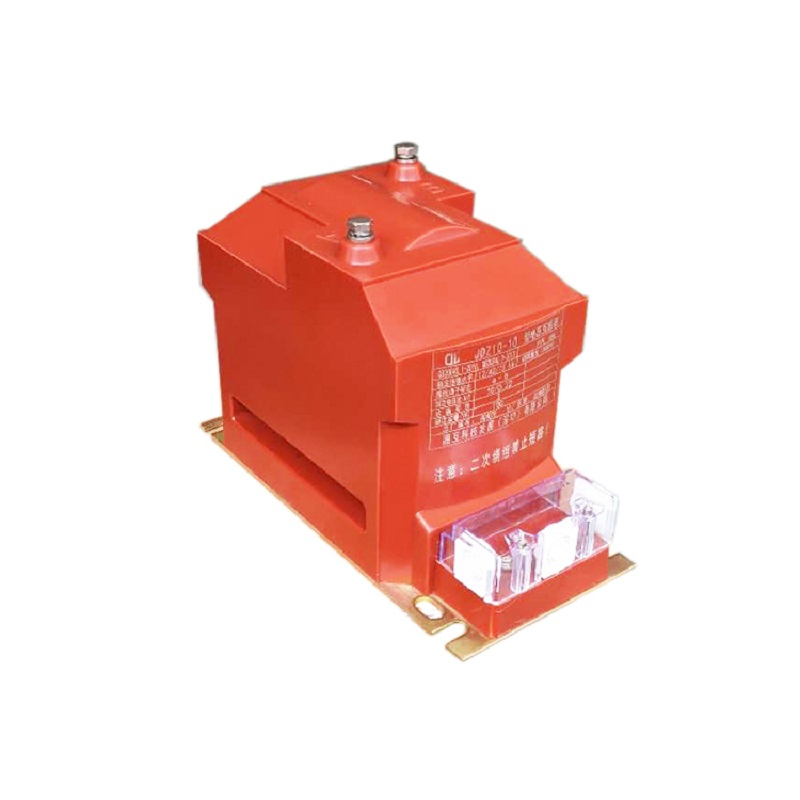

Relação PT 11000/110V, 50va, Transformador de Potencial (PT) Transformador de Tensão (VT)
Descrição do produto
Parâmetros do produto
Os parâmetros técnicos do formulário são apenas de referência. Os produtos personalizados podem consultar o serviço de apoio ao cliente online!

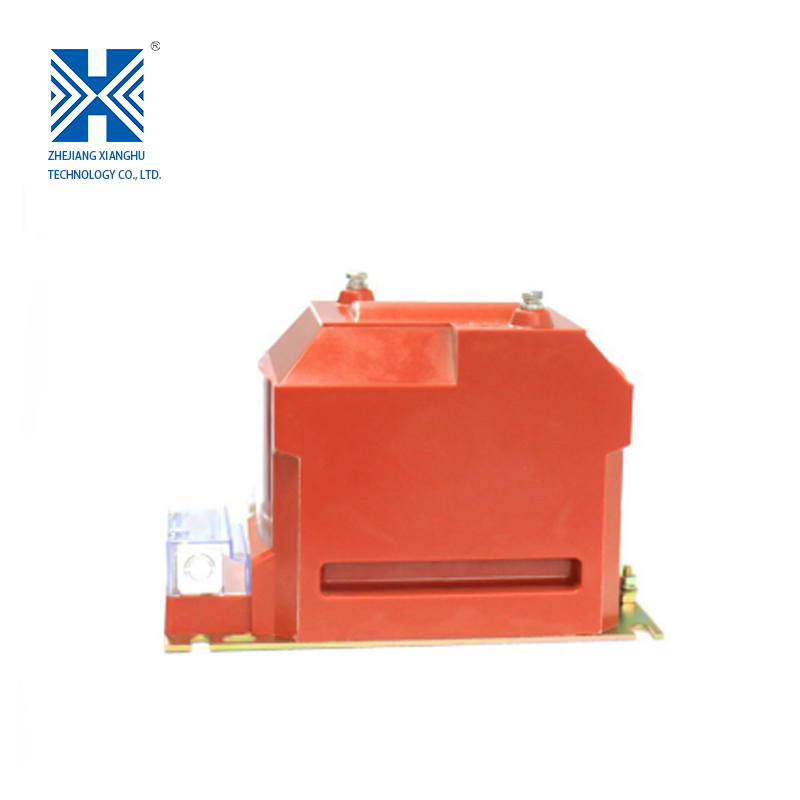

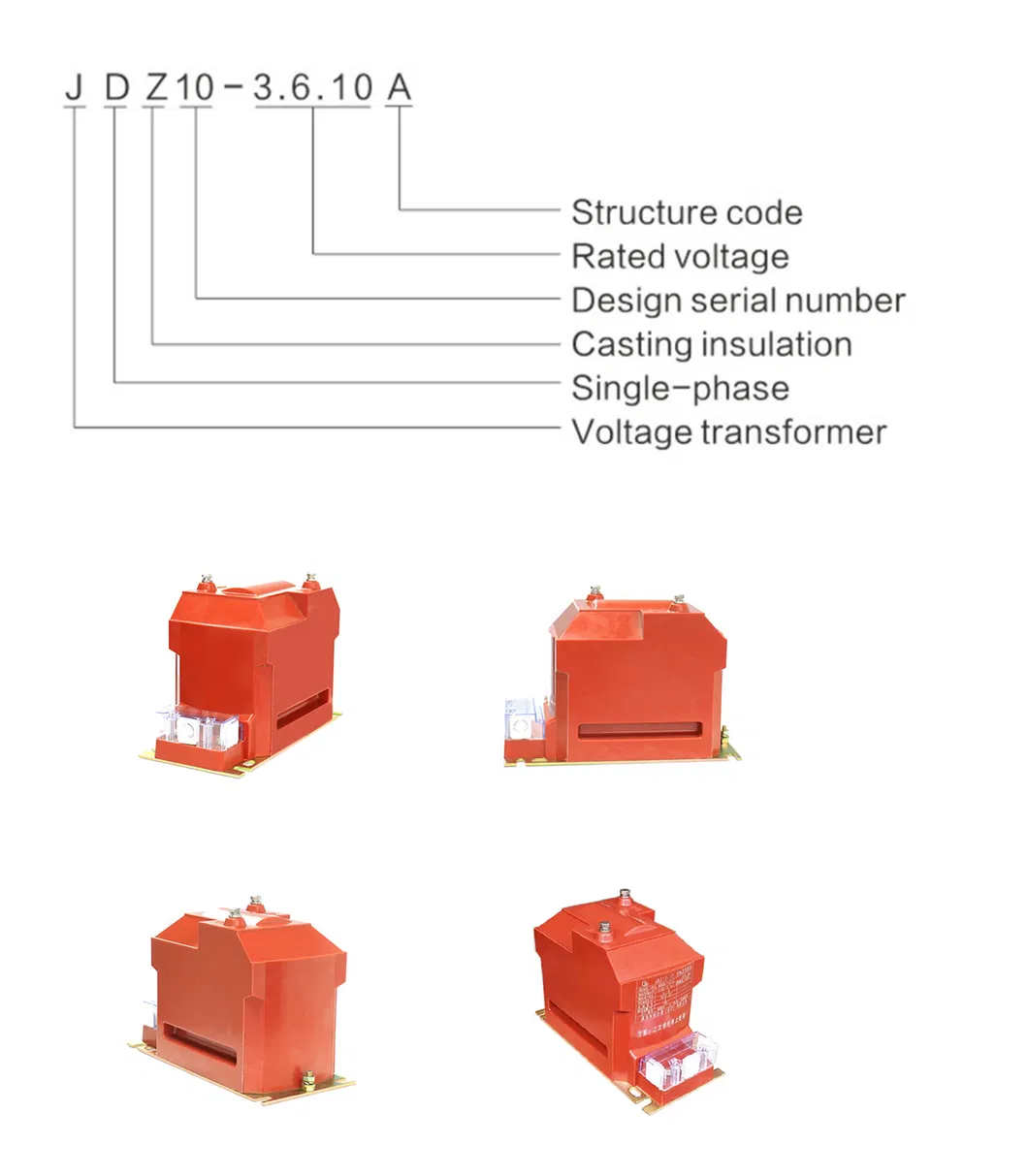

Transformador de Tensão do tipo JDZ10-10
| Transformador de Tensão do tipo JDZ10-3,6,10 | |
|---|---|
| Aplicações | O transformador de tensão JDZ10-3,6,10 é adequado para medição de energia, monitoramento de corrente e proteção de relé no sistema de energia com frequência nominal de 50Hz ou 60Hz e tensão nominal de 3 ~ 10kV. |
PRINCIPAIS PARÂMETROS DE CARACTERÍSTICAS
Modelo: JDZ10-10
Código padrão: GB20840.3-2013, IEC61869-3
Relação de tensão: Tensão nominal de 11000/110 V: 11 kV
Classe de precisão: 0.5
Frequência nominal: 50 Hz
Capacidade nominal: 50 VA
Tipo de dispositivo: Interior
Polaridade: Subtracção
Modelo: JDZ10-10
Código padrão: GB20840.3-2013, IEC61869-3
Relação de tensão: Tensão nominal de 11000/110 V: 11 kV
Classe de precisão: 0.5
Frequência nominal: 50 Hz
Capacidade nominal: 50 VA
Tipo de dispositivo: Interior
Polaridade: Subtracção
Condições de funcionamento
Área de instalação: Interior.
Temperatura ambiente: Temperatura máxima 40ºC; temperatura mínima -5ºC; temperatura média diária não pode exceder 30ºC.
Condições do ar: Ausência de poluição atmosférica intensa.
Temperatura ambiente: Temperatura máxima 40ºC; temperatura mínima -5ºC; temperatura média diária não pode exceder 30ºC.
Condições do ar: Ausência de poluição atmosférica intensa.
Parâmetro técnico
| Modelo | Rádio de tensão nominal (KV) | Precisão combinada ou classes de precisão combinadas | Potência nominal (VA) | Saída de corrente (VA) | Nível de isolamento nominal (KV) |
|---|---|---|---|---|---|
| JDZ10-3 | 3/0.1 | 0.2 | 15 | 200 | 3.6/25/40 |
| 0.5 | 30 | ||||
| JDZ10-6 | 6/0.1 | 0.2 | 15 | 200 | 7.2/32//60 |
| 0.5 | 30 | ||||
| JDZ10-10 | 10/0.1 | 0.2 | 15 | 200 | 12/42/75 |
| 0.5 | 30 |

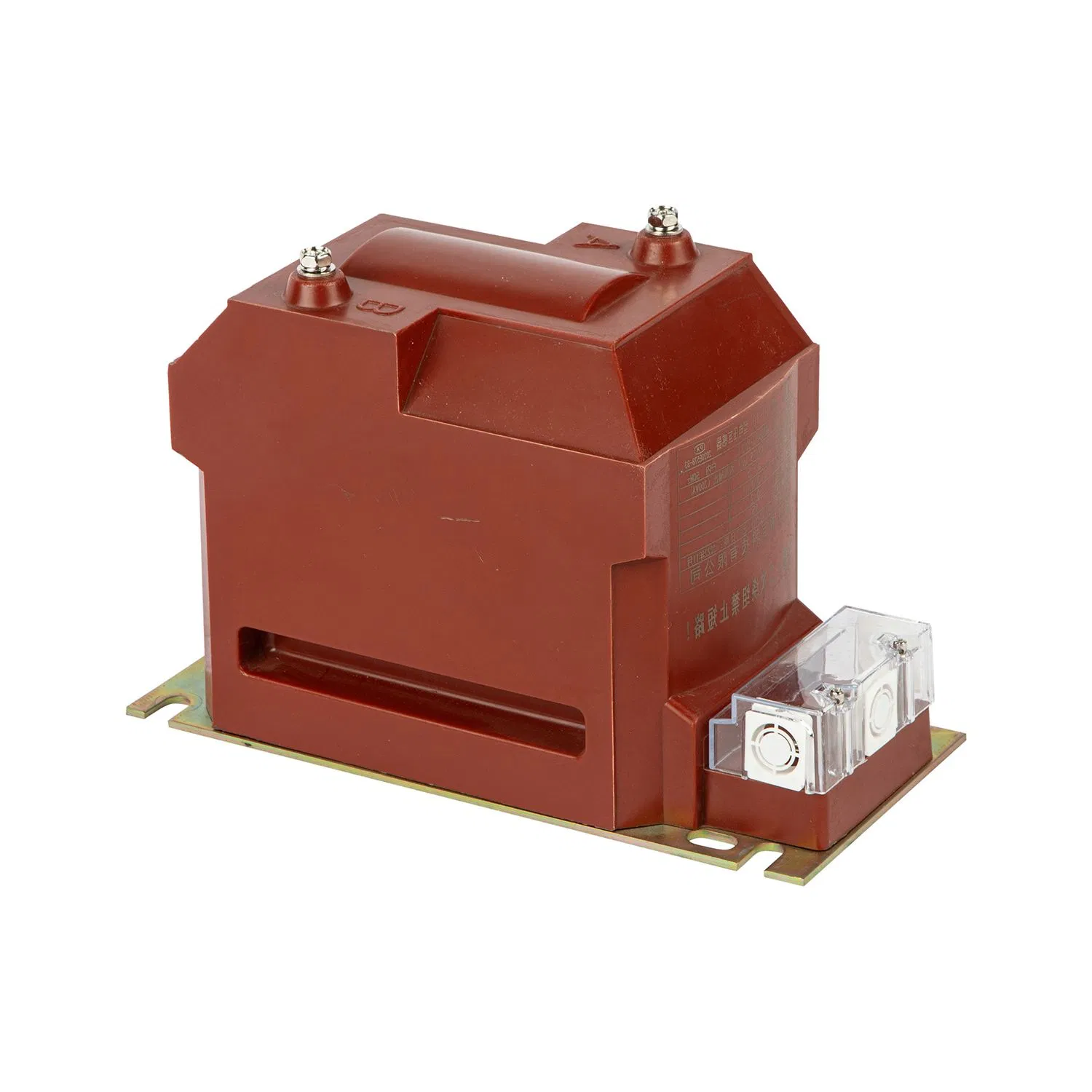

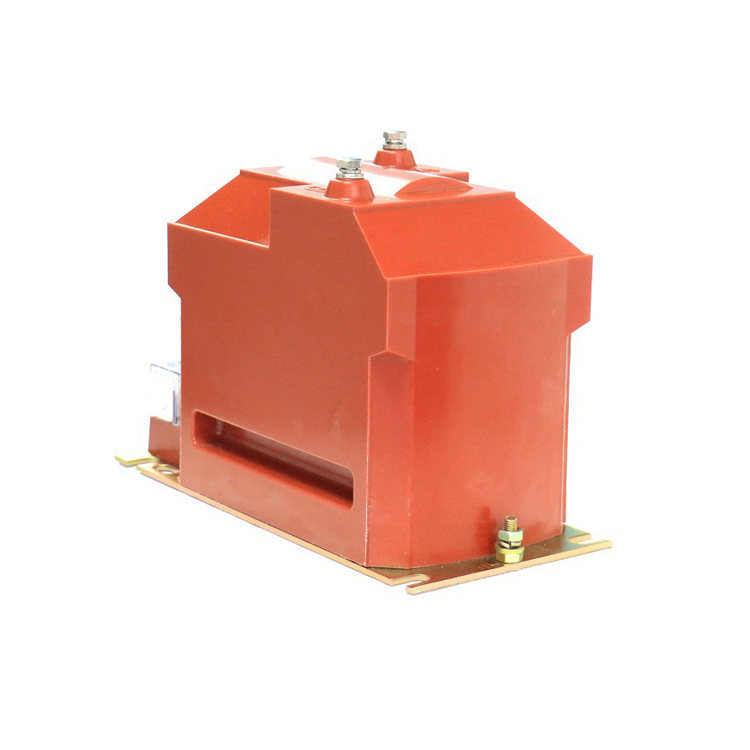

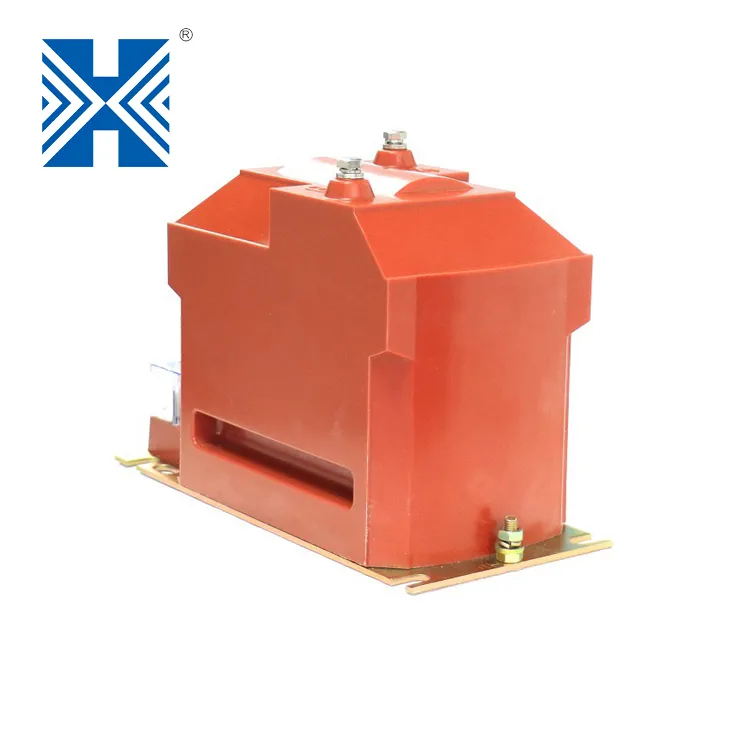

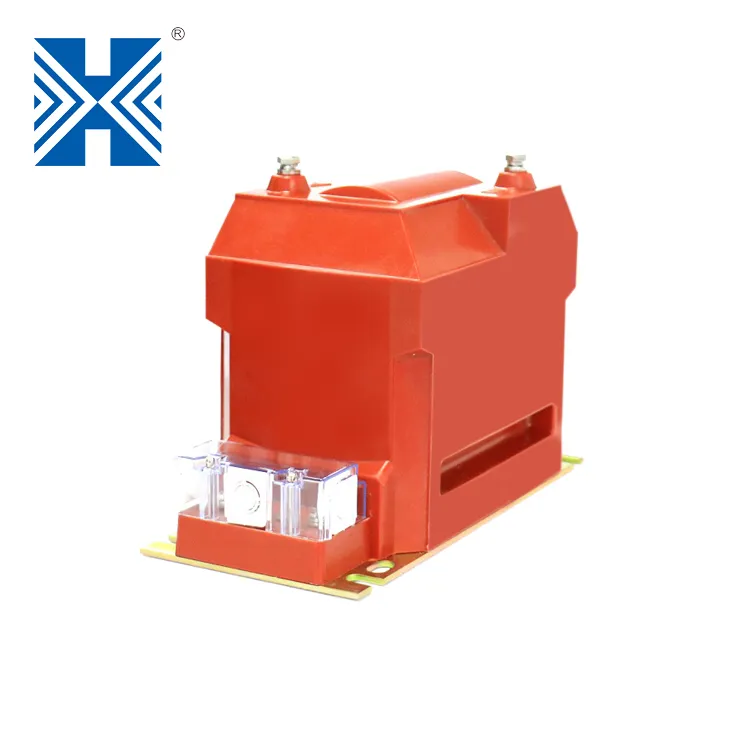

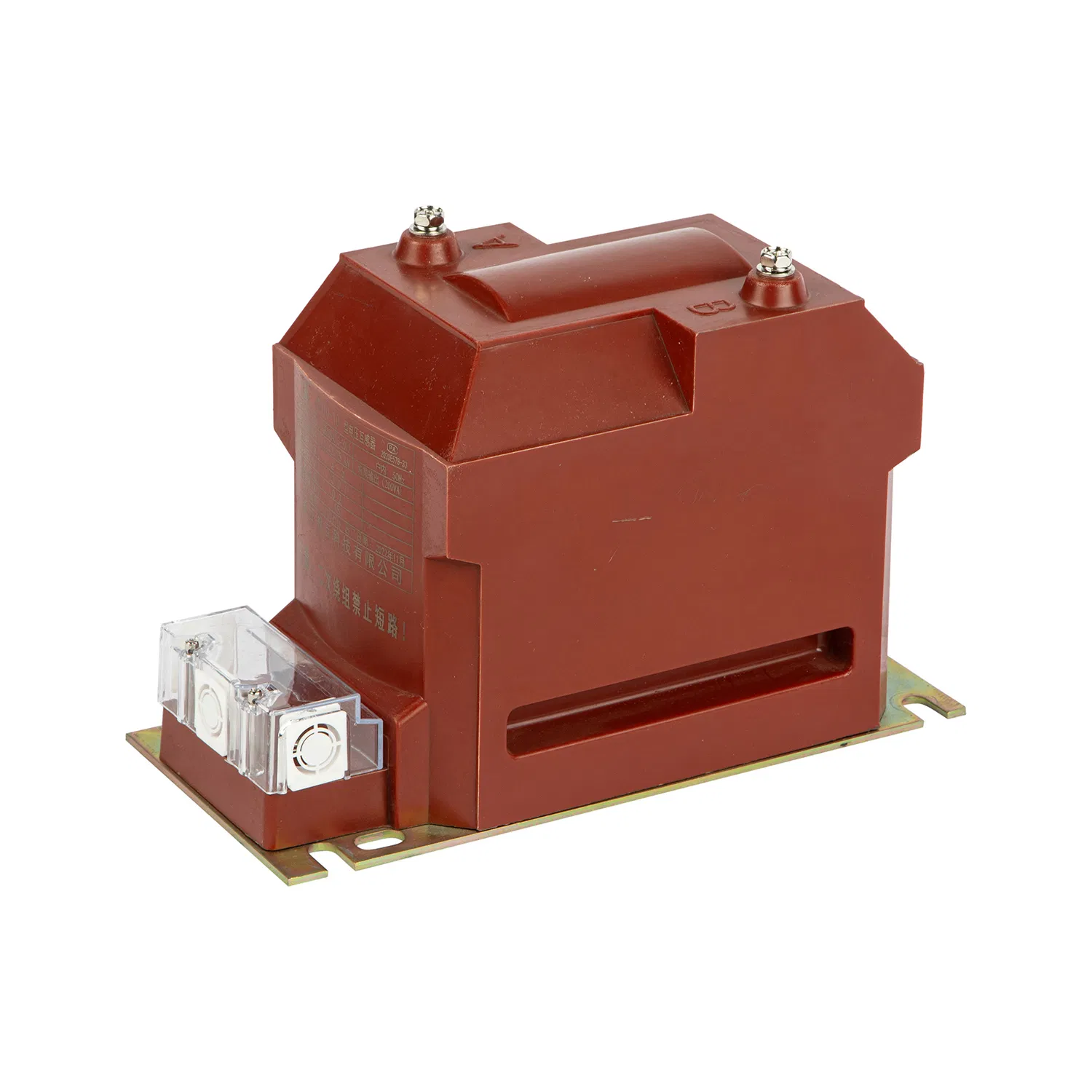

Estrutura e funcionalidade
A série PT é do tipo POST. Sua vedação hemeticamente por resina epoxídica, com vantagens de design de antipoluição, antiúmido, fácil de ser instalado, que também é adequado para área tropical e livre de manutenção especial, exceto periodicamente limpeza de superfície. O teminal da saída secundária está equipado com caixa de ligação teminal. Ao contrário e o perfil da caixa têm um orifício, respectivamente. Os dois orifícios, juntamente com o terminal de saída, servem para sair. Existe um parafuso de terra na parte inferior do PT. Seis orifícios na parte inferior do PT são adequados para montagem.

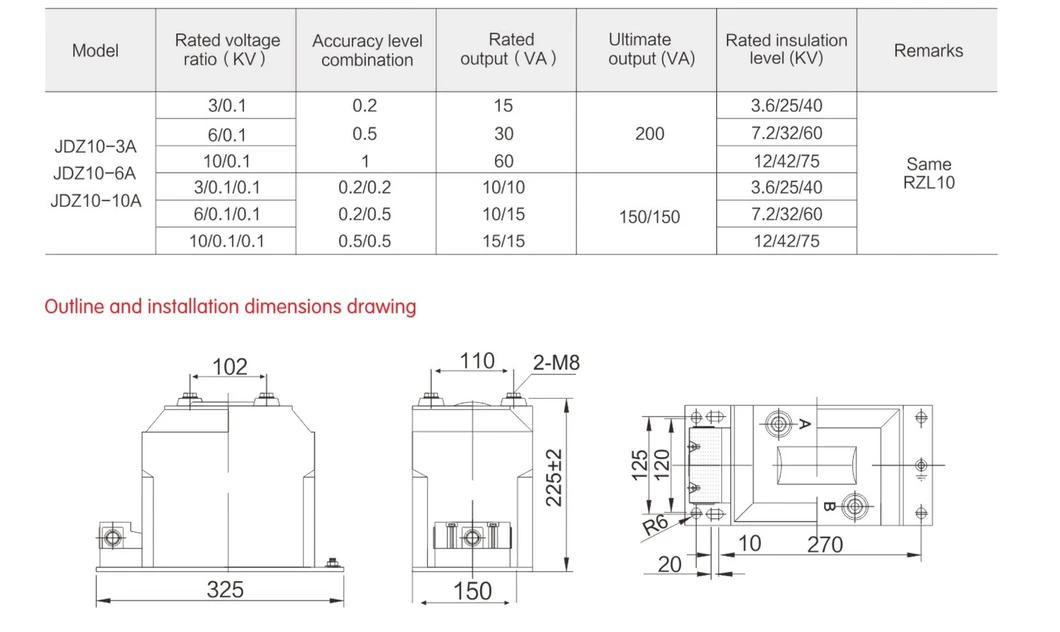

Contorno e dimensões de montagem
Ao efectuar a encomenda, forneça os seguintes parâmetros técnicos:
- 1. Tensão nominal de kV
- 2. Tensão nominal
- 3. Combinação de três níveis, fase precisa e precisão
- 4. Potência nominal e o nível preciso correspondente (VA)
