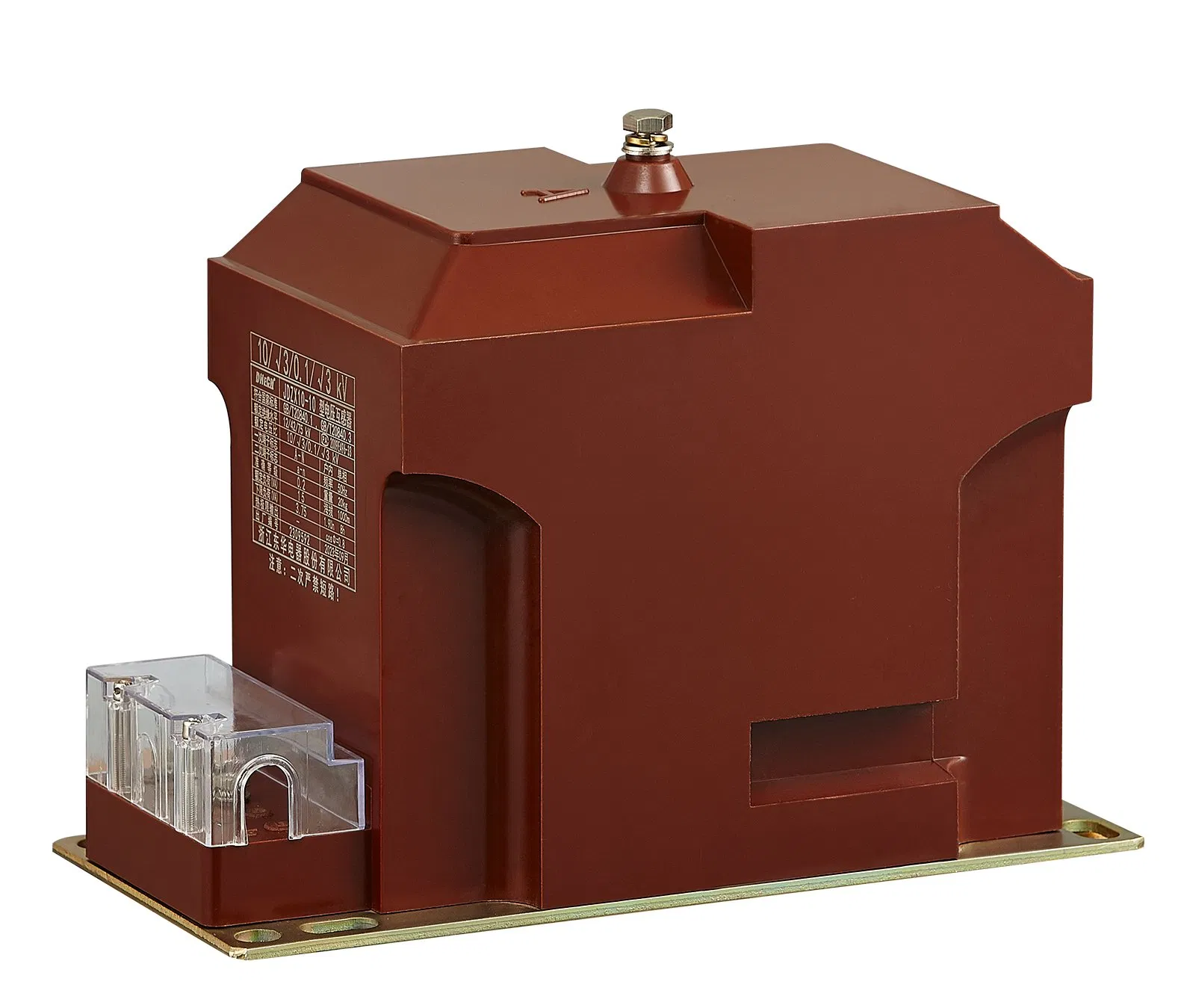

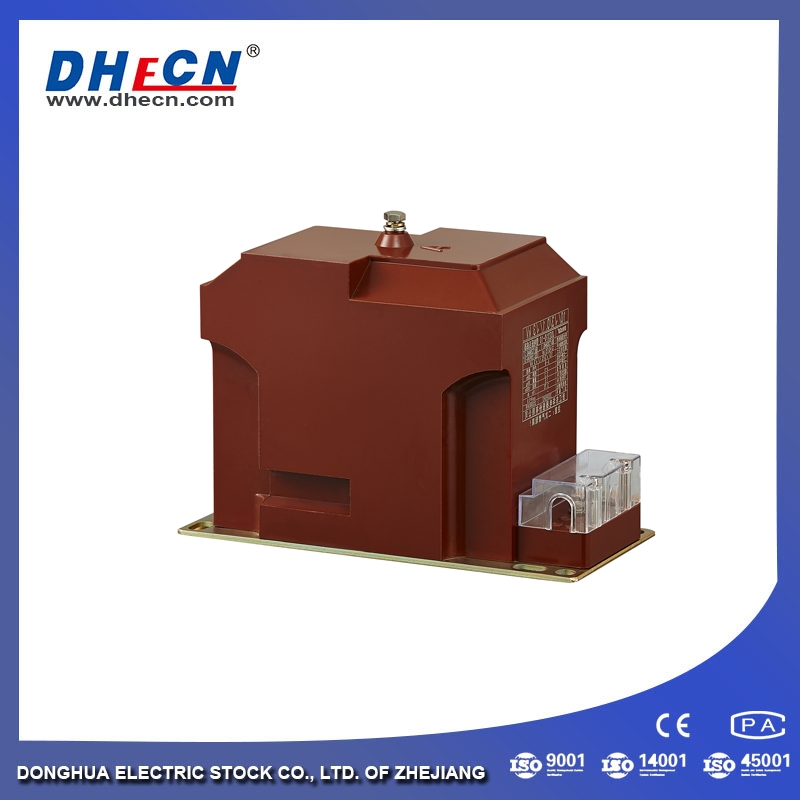

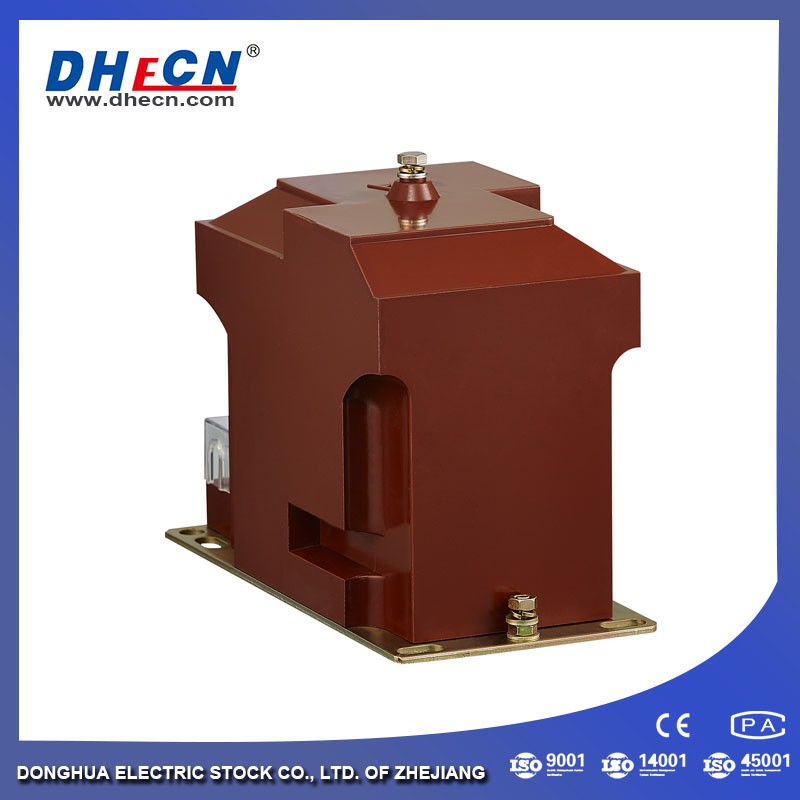

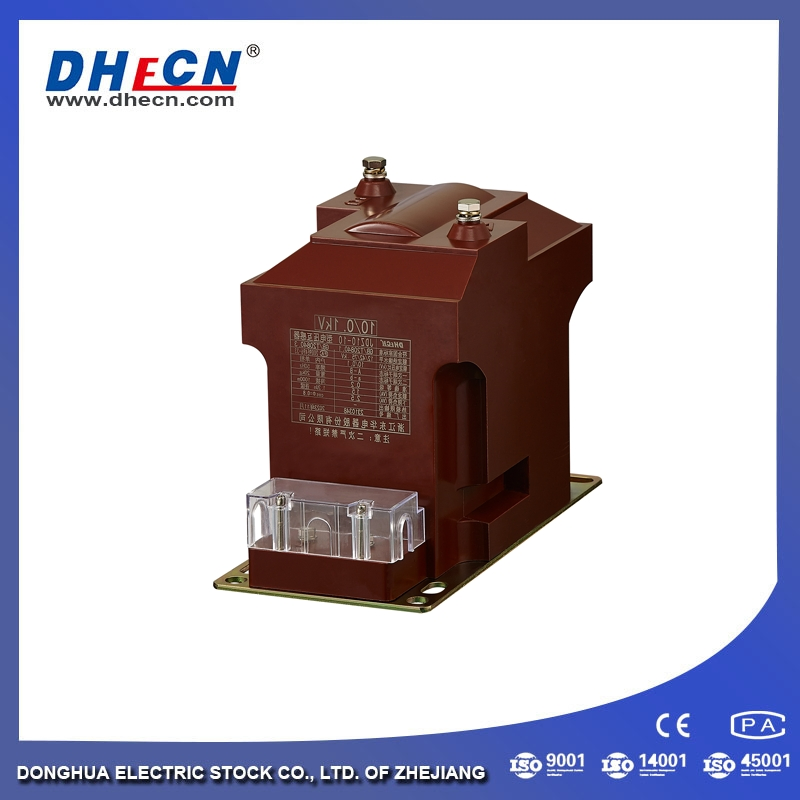

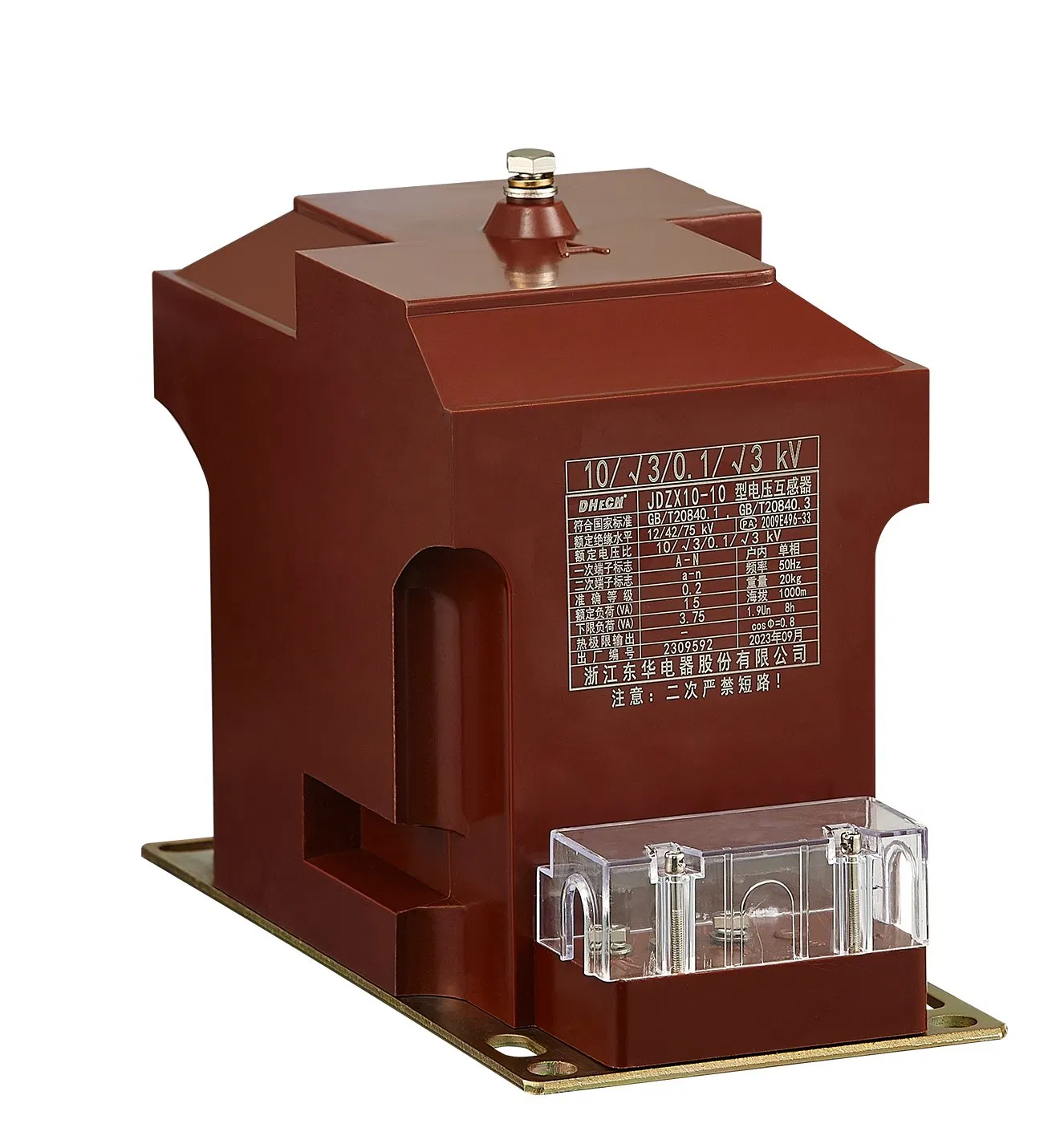

Jdzx10-10 Interno 10kv Transformador de Tensão PT 10√ 3/0.1√ 3/0.1/3, Transformador de Potencial OEM Disponível
Descrição do produto
Transformador de Tensão do Tipo JDZX10-3,6,10
Aplicações
O transformador de tensão JDZX10-3, 6, 10 é adequado para medição de energia, monitorização de corrente e protecção de relés no sistema de alimentação com frequência nominal de 50 Hz ou 60 Hz e tensão nominal de 3 a 10 kV.
Norma aplicável: IEC 60044-1, GB 20840.1-2010 e GB 20840.2-2013.
Designação do tipo
Condições de funcionamento
- ✦ Área de instalação: Interior.
- ✦ Temperatura ambiente: Temperatura máxima 40ºC; temperatura mínima -5ºC; temperatura média diária não pode exceder 30ºC.
- ✦ Condições do ar: Ausência de poluição atmosférica intensa.
Parâmetro técnico
| Modelo | Rádio de tensão nominal (KV) | Precisão combinada ou classes de precisão combinadas | Potência nominal (VA) | Saída de corrente (VA) | Nível de isolamento nominal (KV) |
|---|---|---|---|---|---|
| JDZX10-3 | 3/ √ 3/0.1 √ 3/0.1/3 | 0.2/6P (3P) | 15/50 | 200 | 3.6/25/40 |
| 0.5/6P (3P) | 30/50 | ||||
| JDZX10-6 | 6 √ 3/0.1 √ 3/0.1/3 | 0.2/6P (3P) | 15/50 | 200 | 7.2/32//60 |
| 0.5/6P (3P) | 30/50 | ||||
| JDZX10-10 | 10 √ 3/0.1 √ 3/0.1/3 | 0.2/6P (3P) | 15/50 | 200 | 12/42/75 |
| 0.5/6P (3P) | 30/50 |
Estrutura e funcionalidade

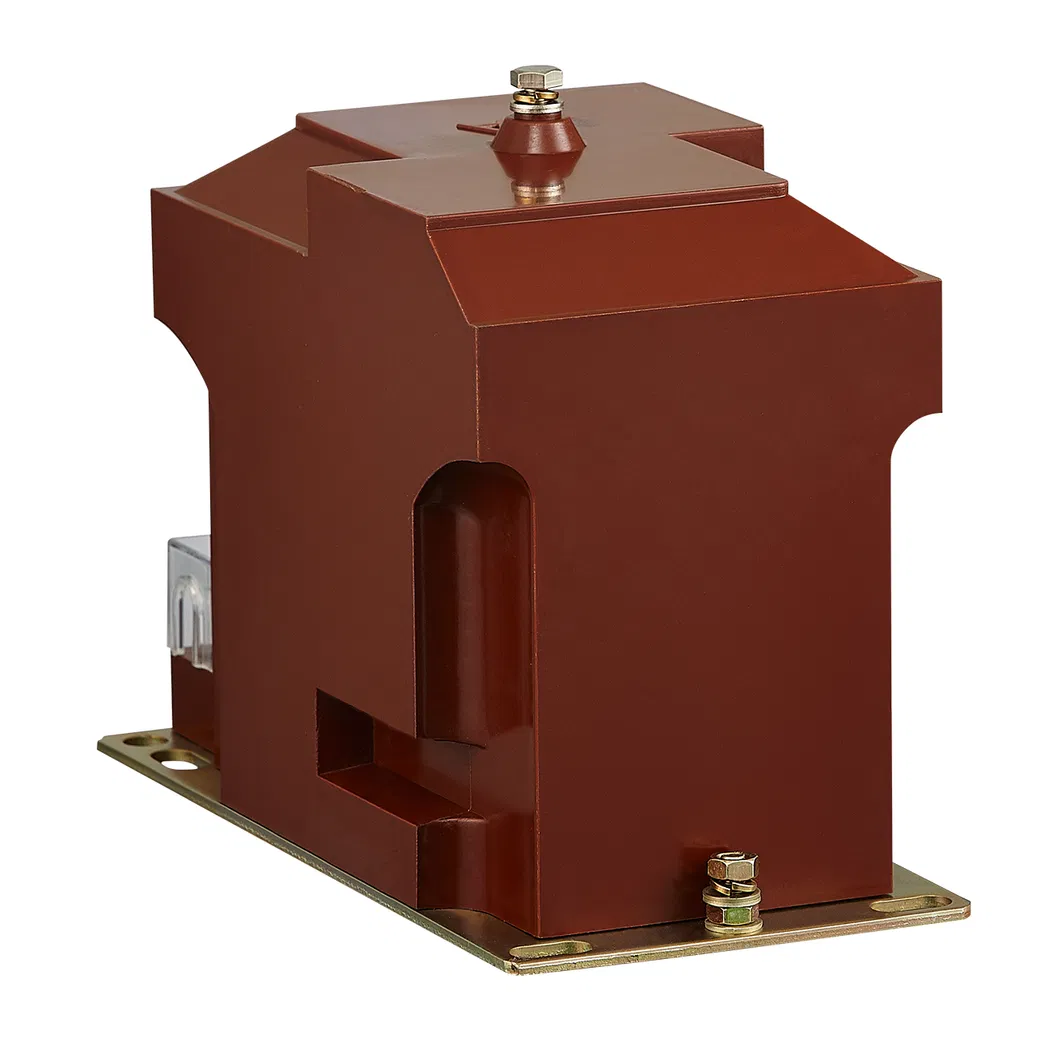

O transformador de tensão é do tipo Post. A sua vedação hermética por resina epoxídica, com vantagens de design antipoluição, antihumidade, fácil de instalar, também é adequada para áreas tropicais e sem manutenção especial, excepto limpeza periódica de superfícies. O terminal de saída secundário está equipado com caixa de terminais de ligação. Ao contrário e o perfil da caixa têm um orifício, respectivamente. Os dois orifícios, juntamente com o terminal de saída, destinam-se a ser abertos. Seis orifícios na parte inferior do PT são adequados para montagem.
Informações necessárias para a realização da encomenda
- ✓ Modelo.
- ✓ Tensão nominal do rádio kV.
- ✓ Classes de precisão combinadas e saída nominal VA.
- ✓ Altitude m.
Galeria do Produto e Desenhos Técnicos
Perguntas Frequentes (FAQ)
1. Para que serve o transformador de tensão JDZX10-3, 6, 10?
Este modelo é indicado para a medição de energia, monitorização de corrente e protecção de relés em sistemas elétricos com frequência nominal de 50 Hz ou 60 Hz e tensão de 3 a 10 kV.
2. O transformador atende a quais normas técnicas?
Ele é projetado em conformidade com as normas aplicáveis IEC 60044-1, GB 20840.1-2010 e GB 20840.2-2013.
3. Quais são as vantagens da vedação em resina epoxídica?
A vedação hermética por resina epoxídica protege o equipamento contra poluição e humidade. Essa proteção torna o transformador ideal para áreas tropicais e elimina a necessidade de manutenções complexas frequentes.
4. Que tipo de manutenção o transformador JDZX10 requer?
Graças ao seu design robusto e isolamento de alta qualidade, o equipamento dispensa manutenção especial, requerendo apenas a limpeza periódica de suas superfícies.
5. Quais informações preciso fornecer ao realizar uma encomenda?
Para solicitar a encomenda do produto, é necessário informar o modelo desejado, a tensão nominal em kV, as classes de precisão combinadas, a saída nominal em VA e a altitude de instalação em metros.
6. Este transformador pode ser instalado em áreas externas?
Não, o transformador JDZX10 é projetado especificamente para instalação em áreas internas (interior), sob condições controladas de temperatura ambiente e ar sem poluição intensa.
