Xgn43-36kv Série Sf6 Unidade de Anel Isolada a Gás Unidade de Anel Equipamento de Comutação Equipamento de Comutação Isolado a Gás Equipamento de Comutação Compacto Isolado a Gás Painel Rmu
Descrição do produto
Informação Básica
N ° de Modelo
XGN43-36KV Series SF6 Gas-Insulated Ring Main Unit
Nível de tensão
média Tensão
Instalação
Fixo
Estrutura
Gabinete
Atual
CA
meio de isolamento
gás sf6
proteção do tanque de gás
ip67
padrão
iec 62271 série
frequência nominal
50 / 60 hz
pressão do gás
1.4 bar
combinação de módulos
2-6 unidades
vida mecânica
10,000 operações
vida útil
30 anos
Pacote de Transporte
exportar caixa de contraplacado
Especificação
36kv 630a, sf6 isolado a gás, 2-6 módulos
Descrição de Produto

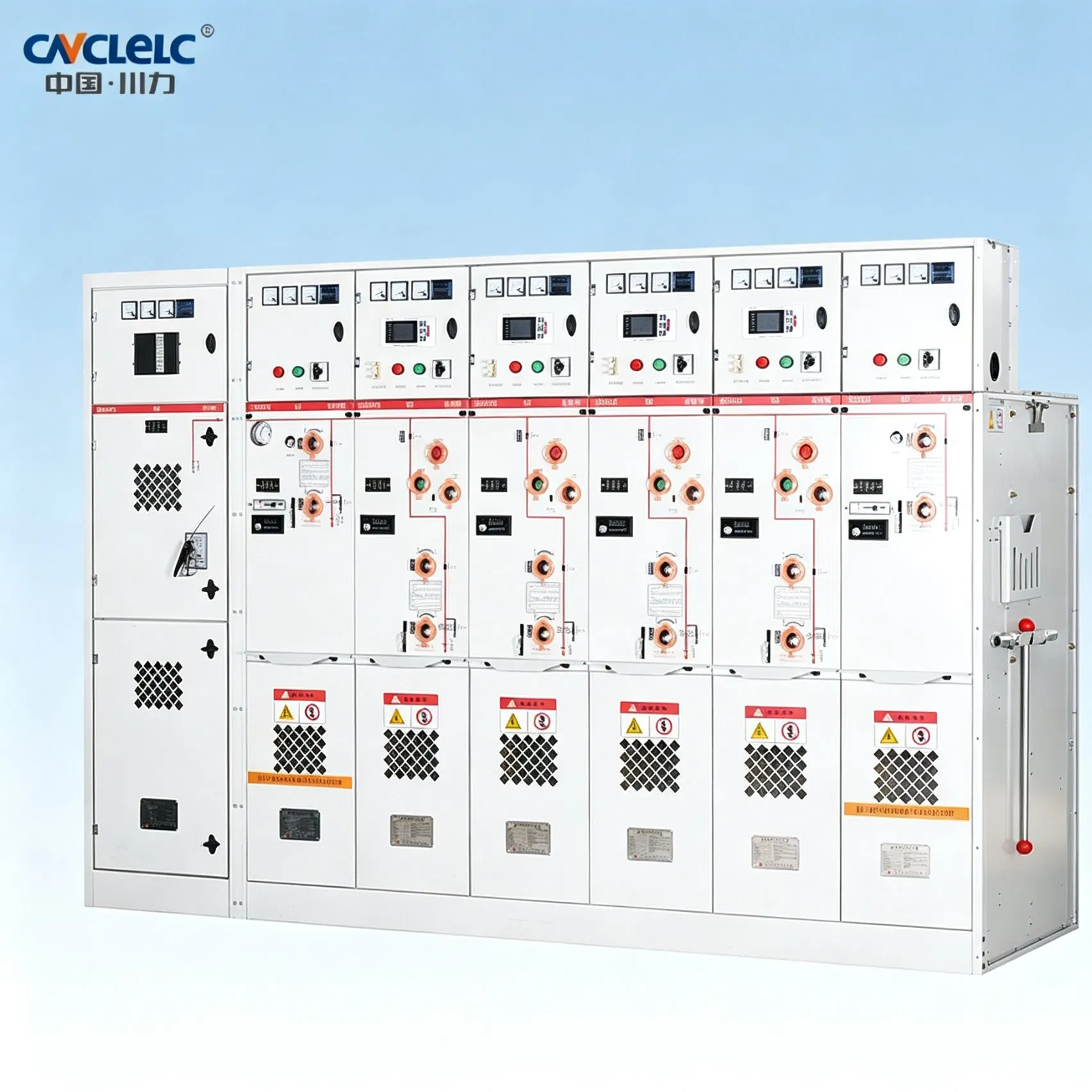

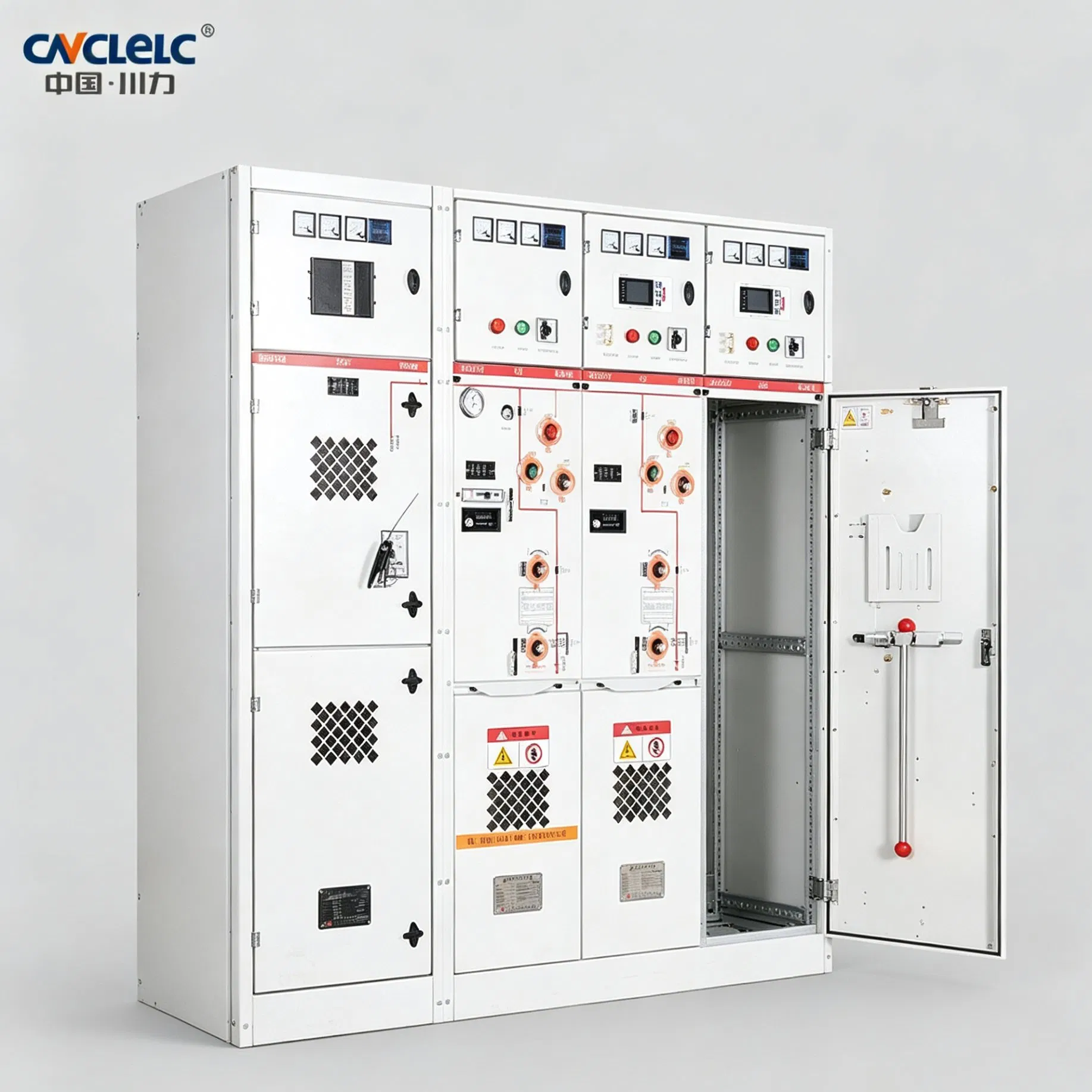

Unidade Principal do anel com isolamento de gás SF6 Série XGN43-36KV
A série XGN é um novo tipo de painel de distribuição compacto com isolamento de gás SF6, ideal para redes de média tensão. O projeto modular permite 2-6 módulos para aplicações flexíveis de subestações secundárias.
Descrição geral
A série XGN é a nova série SF6 de painéis de distribuição compactos isolados a gás, ideal para aplicações de média tensão.
Isso usa um projeto modular que permite combinações de 2-6 módulos para aplicações flexíveis de subestações secundárias.
Os painéis de distribuição da série XGN fornecem um sistema selado com um depósito de aço inoxidável, garantindo operações seguras, fiáveis e sem manutenção. Amplamente utilizado em pequenas subestações secundárias, industriais, empresas minadoras.
Significado do Modelo
| XGN43 | - | 12 | - | 630 |
| ↓ | ↓ | ↓ | ||
| Comutador insuflável | Tensão nominal (KV) | Corrente nominal (KA) |
Características estruturais
- 1. O gás SF6 da série XGN43 é utilizado como meio de extinção por arco e de isolamento.
- 2. Estrutura totalmente vedada e isolada; todas as peças fechadas em caixa de aço inoxidável.
- 3. Cavidades cheias com gás SF6 de 1,4 bar, IP67: Dispositivo completo não afectado por condições externas, garantindo o funcionamento em casos extremos. Sem manutenção.
- 4. O dispositivo de intertravamento perfeito para "cinco prevenção" elimina erros causados por erros humanos.
- 5. O canal de alívio de pressão fiável assegura a segurança do operador em casos extremos.

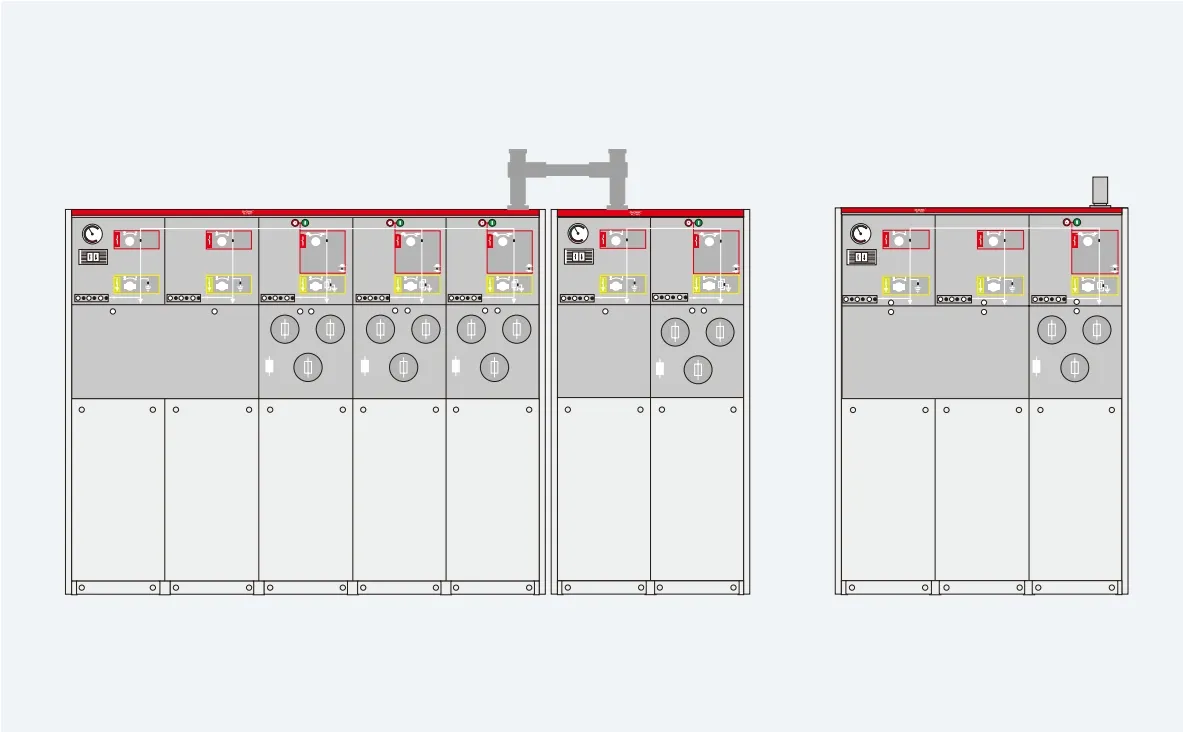

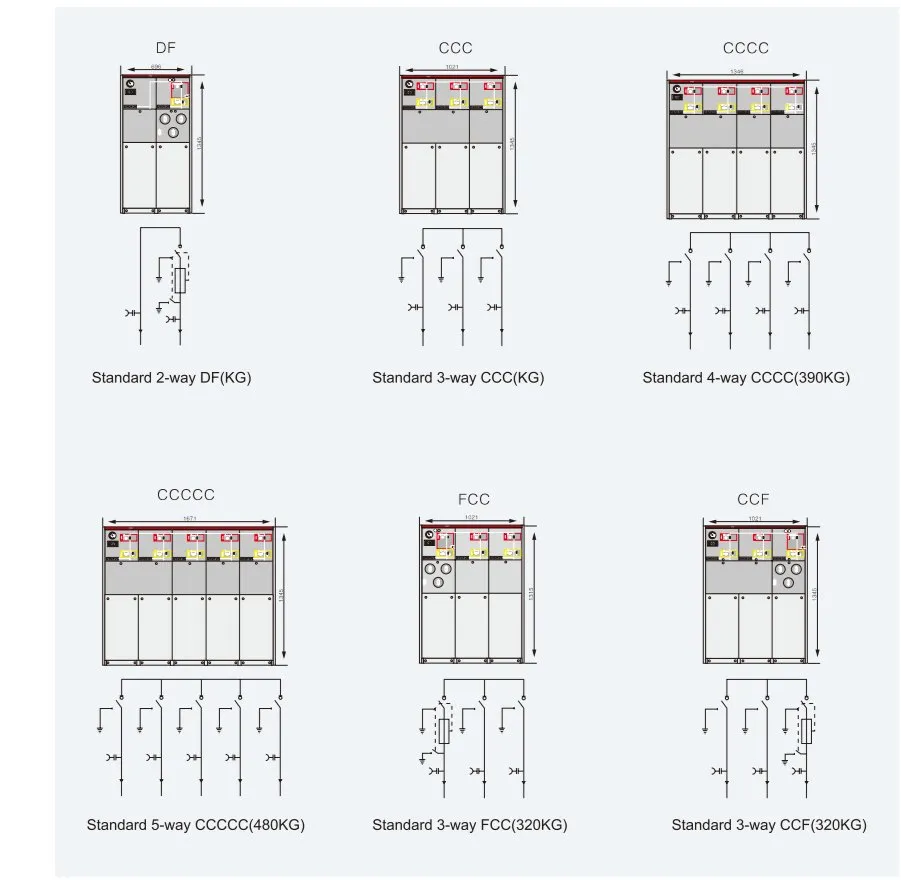

- 6. Comutadores em combinações de unidades fixas ou expansíveis.
- 7. Compartimento do comutador normalmente com acesso frontal, com possibilidade de saída lateral ou expansão.
- 8. O armário de fácil instalação adapta-se a espaços pequenos e condições adversas.
- 9. Configurável com sistema elétrico, controle remoto e detecção de transbordo conforme necessário.

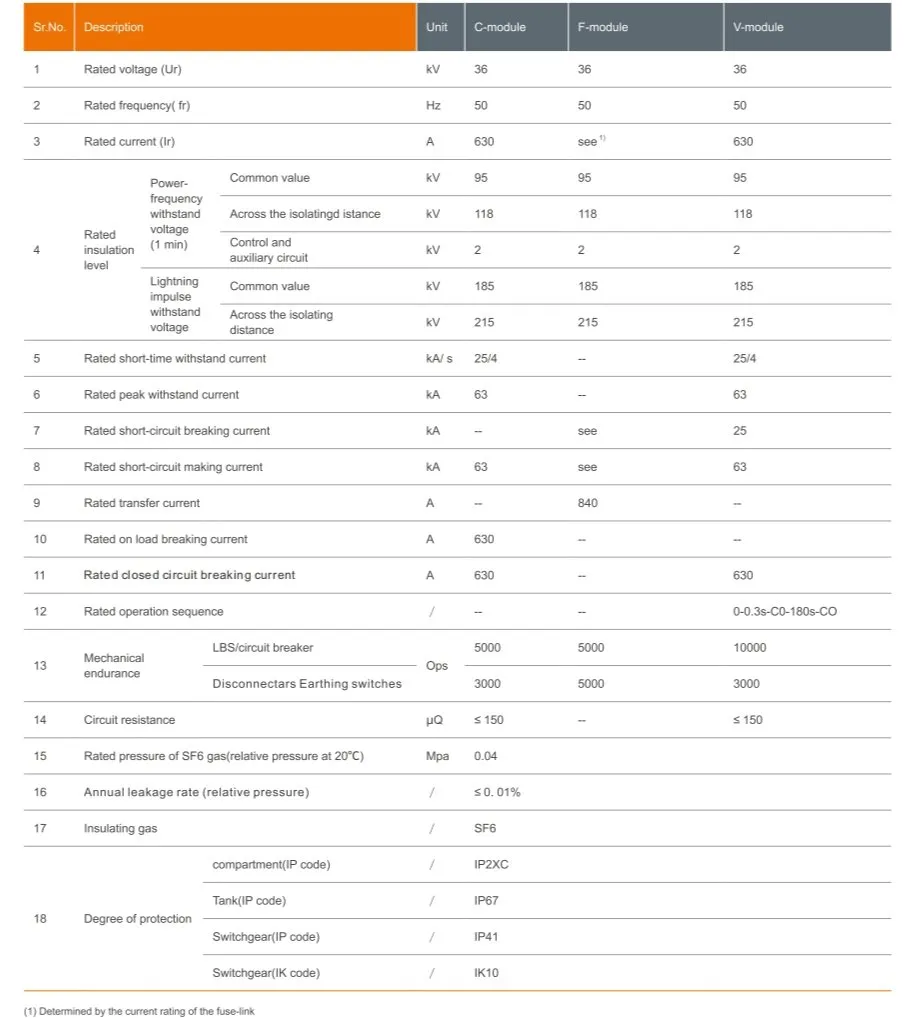

XGN43 - 36kV parâmetros técnicos
Perguntas Frequentes (FAQ)
O que é a Unidade Principal de Anel (RMU) da série XGN43?
É um painel de distribuição compacto de média tensão isolado a gás SF6, projetado para oferecer soluções seguras e flexíveis em subestações secundárias e redes elétricas de distribuição.
Qual é o nível de proteção do tanque de gás da série XGN43?
O equipamento possui proteção IP67, o que significa que o tanque de gás de aço inoxidável é totalmente vedado e imune a poeira e imersão temporária em água, garantindo funcionamento estável em condições ambientais extremas.
Quantos módulos podem ser combinados neste sistema?
Graças ao seu design modular flexível, a série XGN43 suporta combinações que variam de 2 a 6 módulos, facilitando a expansão e adaptação conforme as necessidades do projeto.
Quais são os padrões internacionais seguidos por este produto?
A série XGN43 atende e é fabricada sob as rigorosas especificações da série de padrões internacionais IEC 62271.
Qual é a vida útil estimada e necessidade de manutenção?
Este equipamento possui uma vida útil estimada de 30 anos e capacidade para até 10.000 operações mecânicas, operando como um sistema completamente selado e livre de manutenção interna.
