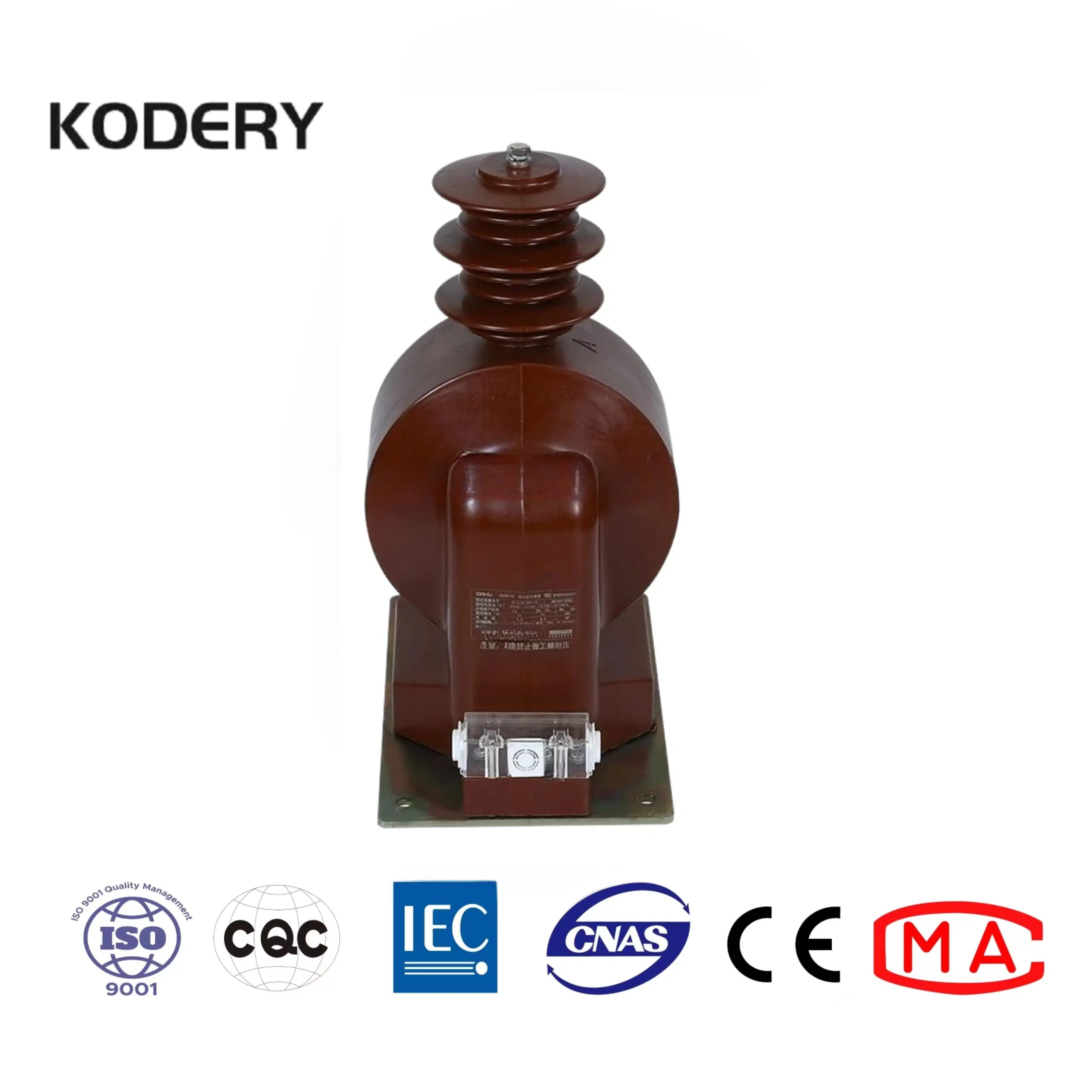

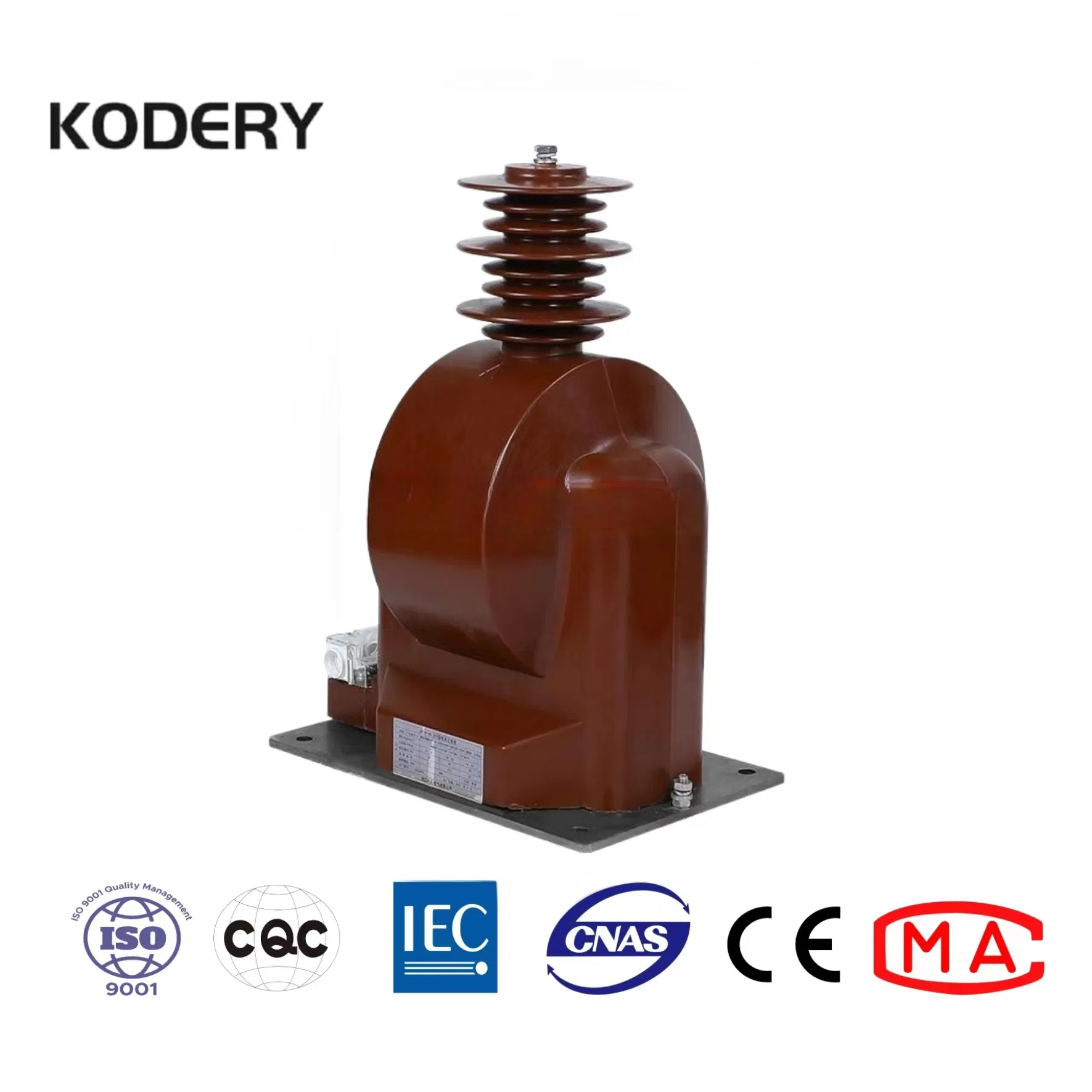

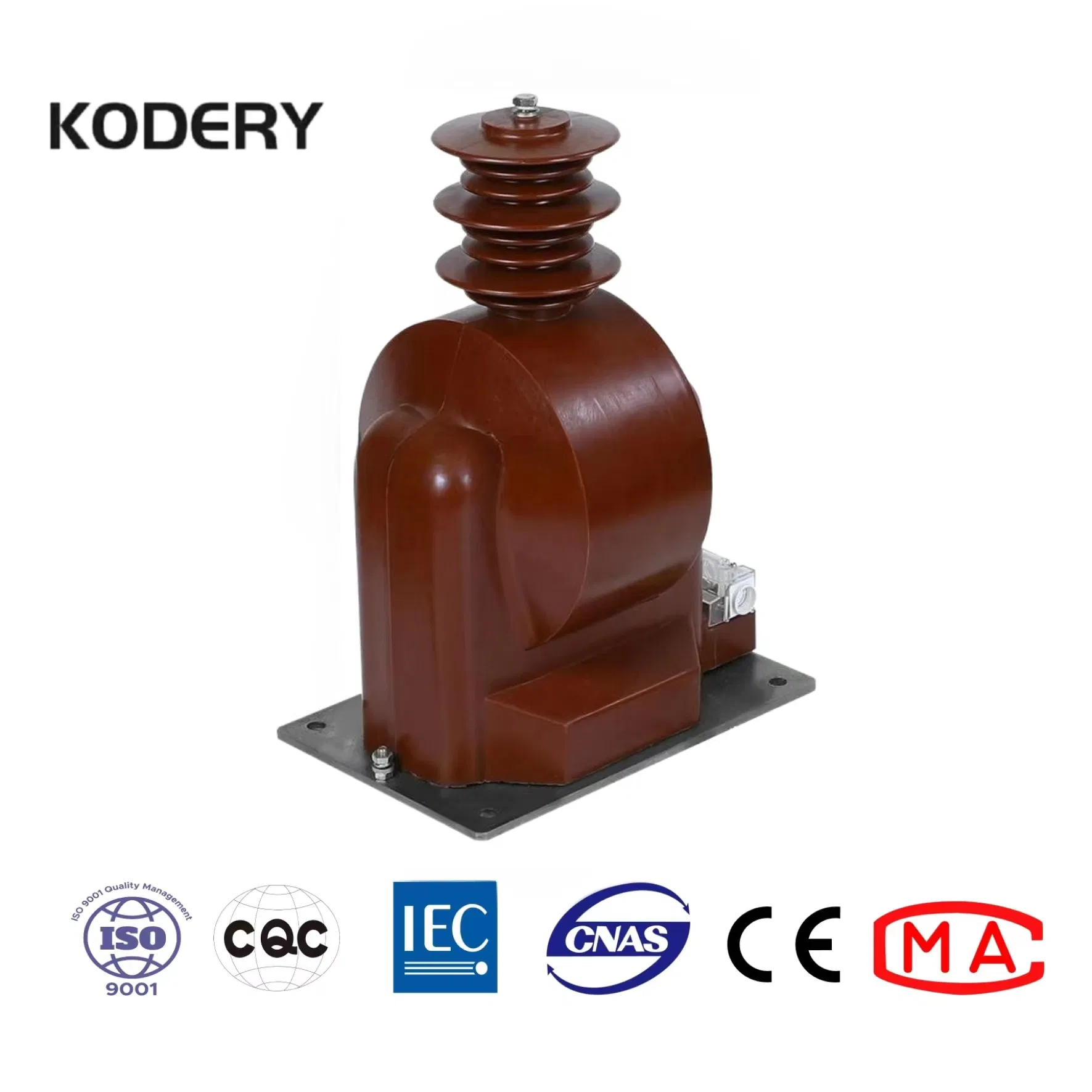

PT 33kv/35kv, Jdzx9-35 Transformador de Tensão Interno 35√ 3/0.1√ 3/0.1√ 3/0.1/3, 0.5/6p Transformador de Potencial
Descrição do produto
Visão Geral
Descrição do Produto
Parâmetros do Produto
Fotos Detalhadas
Perfil de Atividade
Visão Geral - Informação Básica
N ° de Modelo
JDZX9-35
Fase
Único
Condição de Operação
Interno
Uso
Proteção, Medição
Forma Sinuosa
Tipo Multilayer Honeycomb
Médio de Isolamento
Resina Epóxi
Instalação
Tipo Strut
Estrutura de circuito magnético
Tipo de Estágio Único
Princípio de Transformação
Tipo Eletromagnético
Pacote de Transporte
1 unid./ctn
Origem
China
Código HS
8504311000
Capacidade de Produção
5000 peças/mês

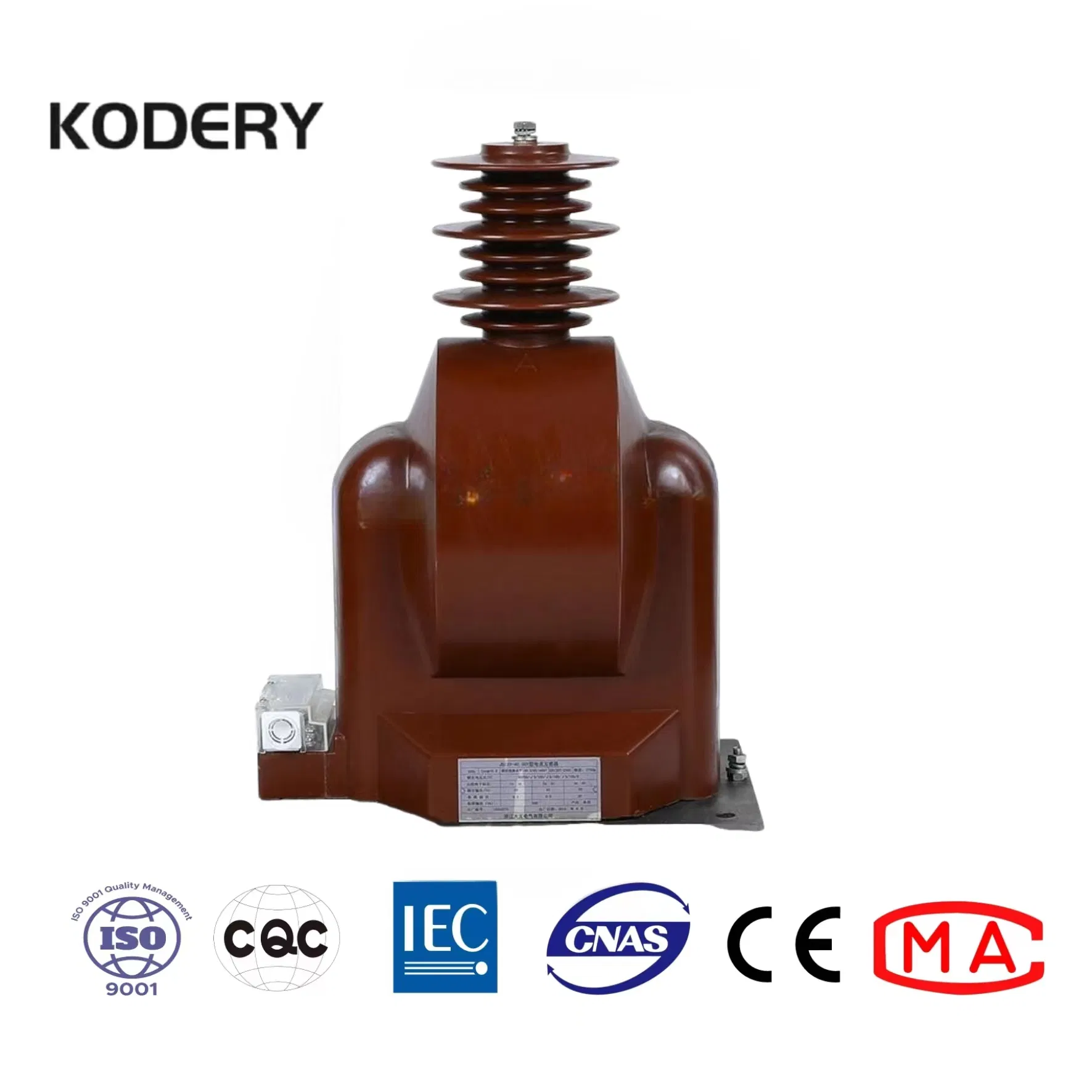

Descrição do Produto

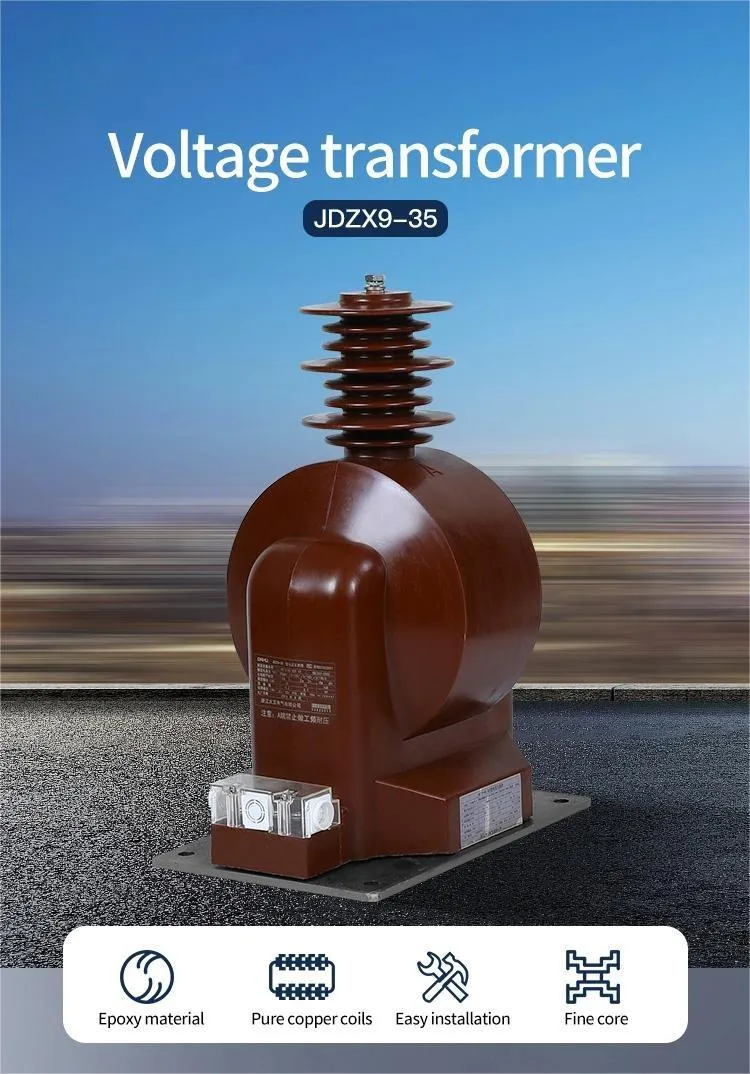

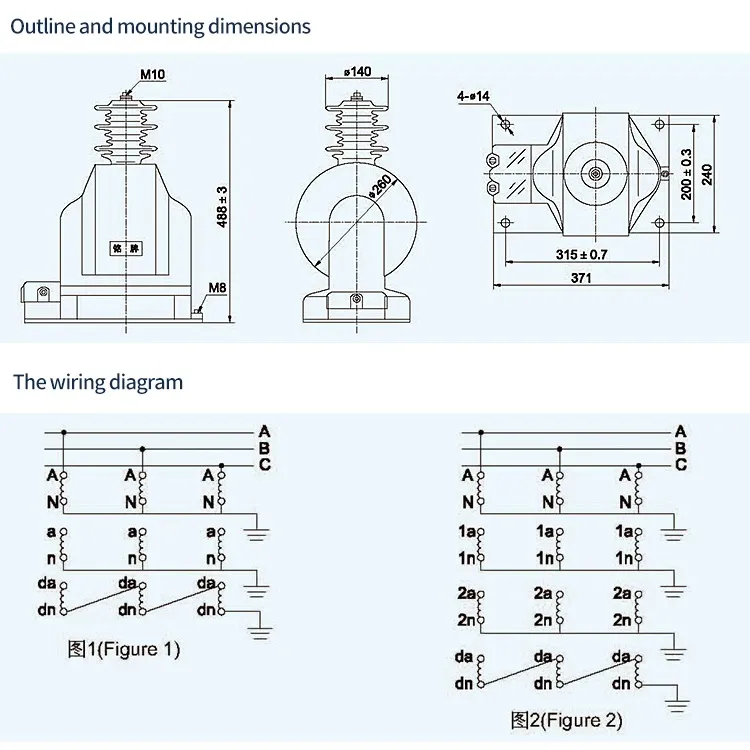

Princípio do transformador de tensão JDZX9-35

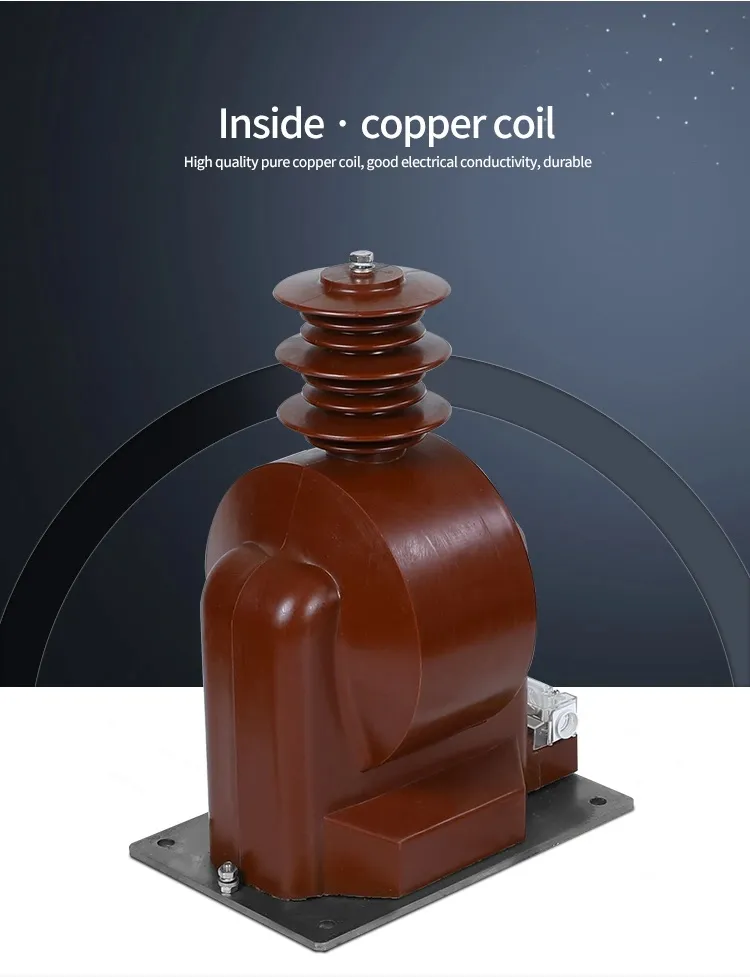

O transformador de tensão JDZX9-35 é uma estrutura totalmente fechada feita de fundição de resina epóxi, com o núcleo de ferro e o enrolamento fundidos em um corpo e uma placa de montagem no fundo. O JDZ(F)9-35 é uma conexão monofásica, de fase para fase e o JDZF9-35 tem dois enrolamentos secundários, que separam a medição da energia elétrica e o monitoramento da tensão; o JDZX(F)9-35 é uma conexão monofásica de fase para terra, com o terminal a primário conectado à linha de fase e o terminal N aterrado.
O JDZXF9-35 tem três enrolamentos secundários, separados da medição de energia elétrica, monitoração de tensão e proteção de relé. O JDZX(F)9-35G é uma estrutura totalmente isolada, com o terminal A primário conectado à linha de fase e o terminal N aterrado. O JDZXF9-35G tem três enrolamentos secundários, separados da medição de energia elétrica, monitoração de tensão e proteção de relé.
A função do transformador de tensão JDZX9-35
O transformador de tensão JDZX9-35 é uma estrutura totalmente fechada em resina epóxi, adequada para utilização em sistemas de alimentação com frequências nominais de 50 Hz ou 60 Hz e tensões nominais de 35 kV para medição de energia, monitorização de tensão e protecção de relés. Este produto cumpre as normas da IEC60044-2 e GB1207 "transformadores de tensão".
Parâmetros de instalação e condições
Localização da instalação: Exterior.
Temperatura ambiente: Máximo: 40 ºC; mínimo: -25 ºC; a média diária não pode exceder 30 ºC.
Altitude: Não superior a 1000 m.
Condições atmosféricas: Não existe poluição grave na atmosfera.
Padrão de execução: O padrão de execução do produto é GB 1207 "transformadores de tensão".

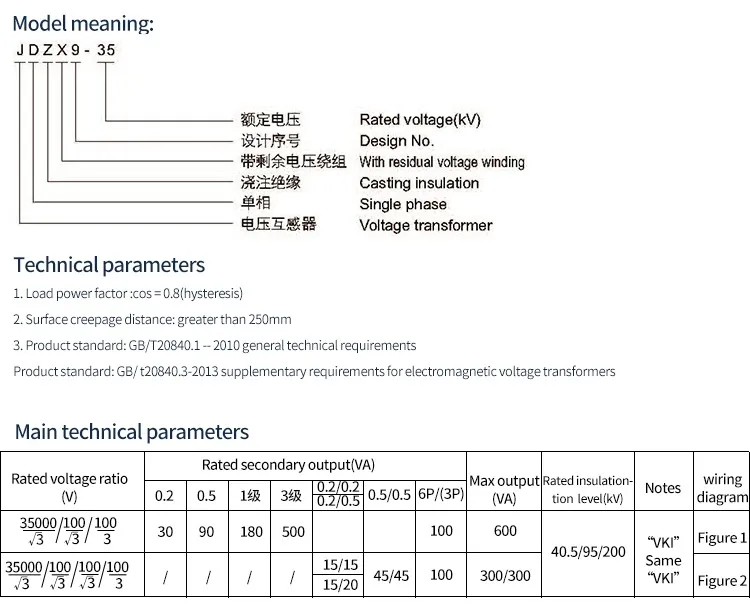

Parâmetros do Produto
| Modelo | Rádio de tensão nominal (KV) | Classes de precisão combinadas | Potência nominal (VA) | Saída de corrente (VA) | Nível de isolamento nominal (KV) |
|---|---|---|---|---|---|
| JDZX9-35 | 35 / √ 3 / 0.1 √ 3 / 0.1/3 | 0.2/6P (3P) | 30/100 | 600 | 40.5/95/200 |
| 0.5/6P (3P) | 80/100 | ||||
| 35 √ 3/0.1 √ 3/0.1 √ 3/0.1/3 | 0.2/0.2/6P (3P) | 15/15/100 | 300 | ||
| 0.2/0.5/6P (3P) | 20/20/100 | ||||
| 0.5/0.5/6P (3P) | 30/30/100 |

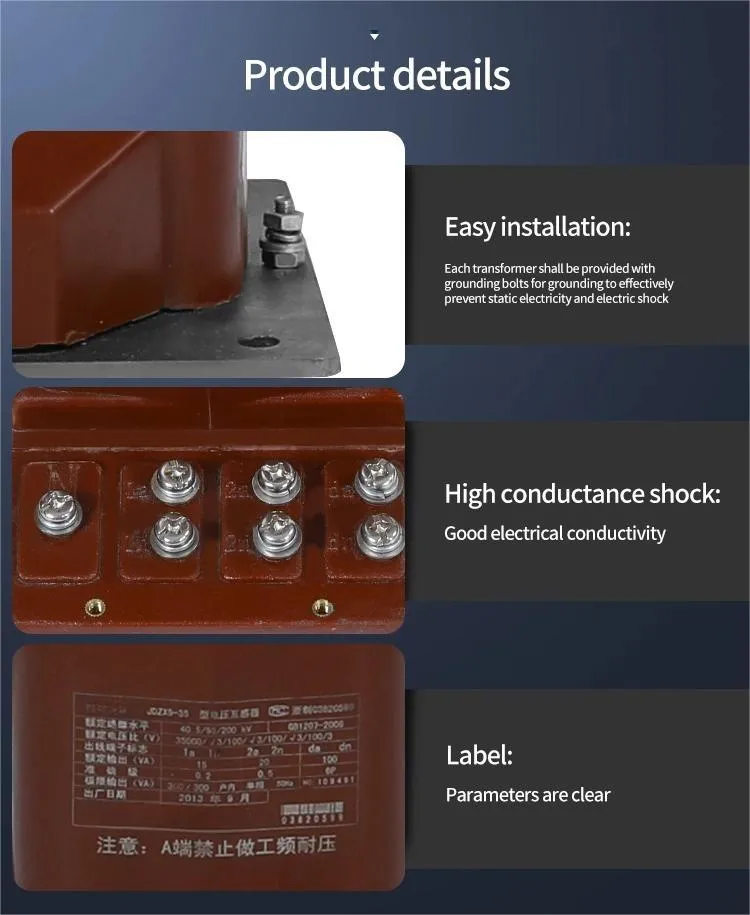

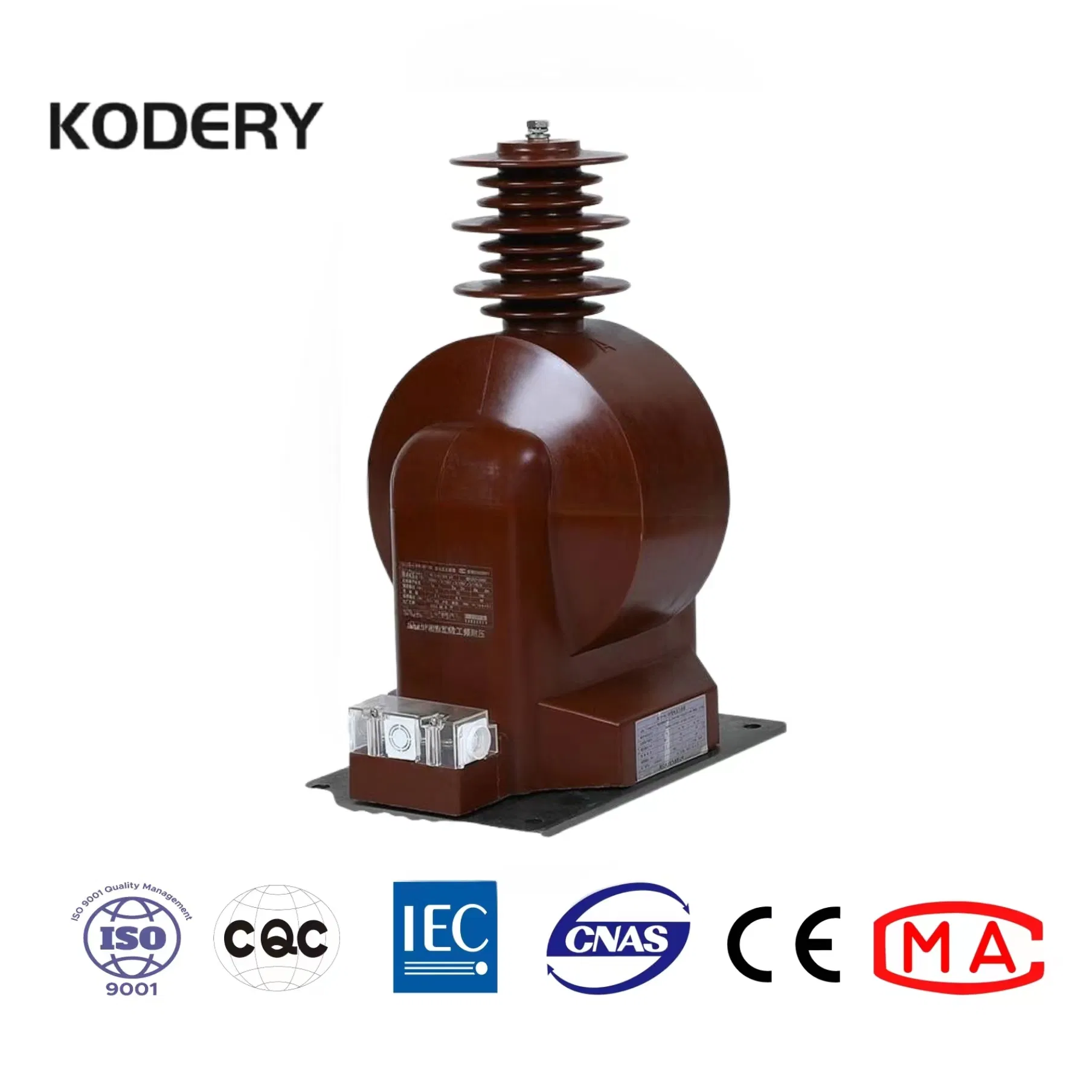

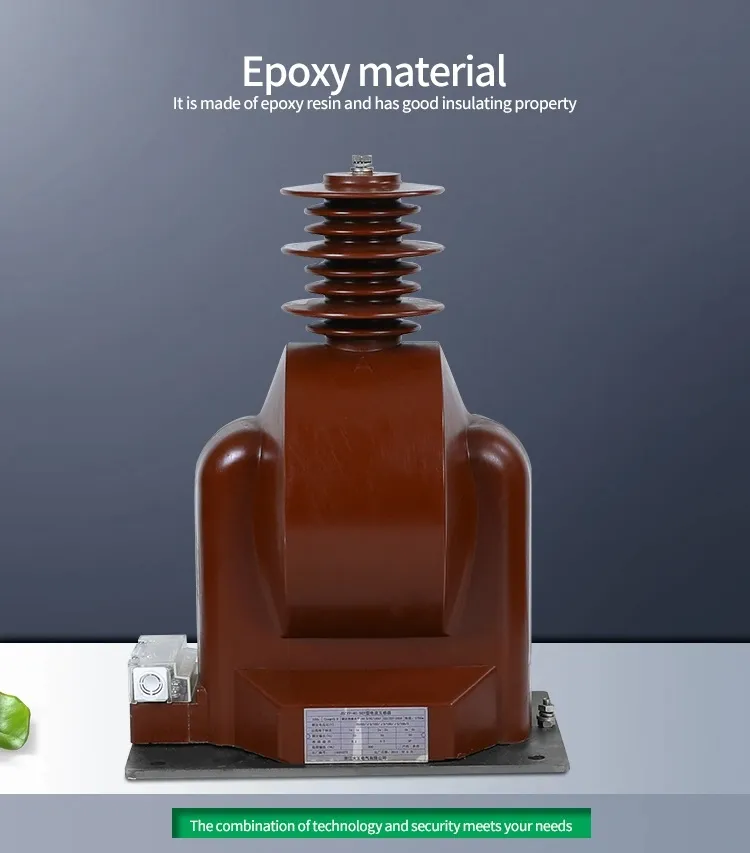

Fotos Detalhadas
Perfil de Produção e Qualidade
Perguntas Frequentes (FAQ)
Qual é a função do transformador de tensão JDZX9-35?
Ele foi projetado para sistemas de alimentação elétrica com frequências nominais de 50 Hz ou 60 Hz e tensões nominais de 35 kV. É utilizado primariamente na medição de energia, monitorização de tensão e no acionamento de protecção de relés.
Que tipo de estrutura física o transformador possui?
O modelo JDZX9-35 conta com uma estrutura totalmente fechada feita de fundição de resina epóxi. O núcleo de ferro e o enrolamento são fundidos de forma integrada, o que garante maior segurança, estabilidade e isolamento ideal.
Quais são as condições ambientais para operação?
O equipamento deve operar sob temperaturas entre -25 ºC e 40 ºC, com média diária de no máximo 30 ºC. É ideal para altitudes não superiores a 1000 metros e em atmosferas sem contaminações ou poluentes graves.
A quais normas e padrões internacionais este produto atende?
Este modelo cumpre rigorosamente os padrões de segurança e eficiência previstos nas normas internacionais IEC60044-2 e a norma reguladora nacional GB1207, específicas para transformadores de tensão.
Qual é a diferença entre a conexão monofásica fase-fase e fase-terra?
O modelo JDZ(F)9-35 utiliza uma conexão monofásica fase para fase. Já os modelos como o JDZX(F)9-35 possuem conexões monofásicas fase para terra, conectando o terminal primário 'A' à linha de fase e mantendo o terminal 'N' aterrado.
