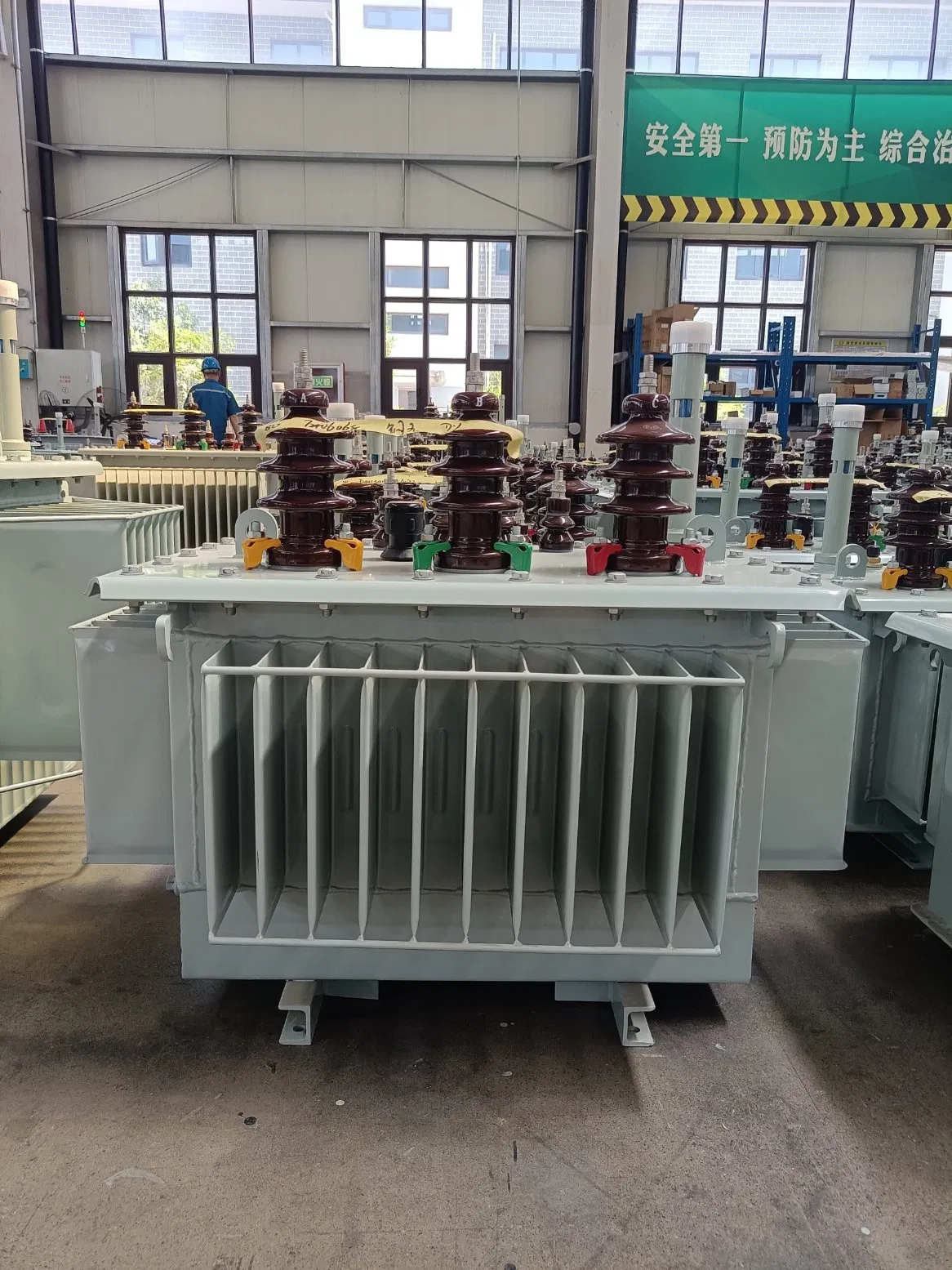

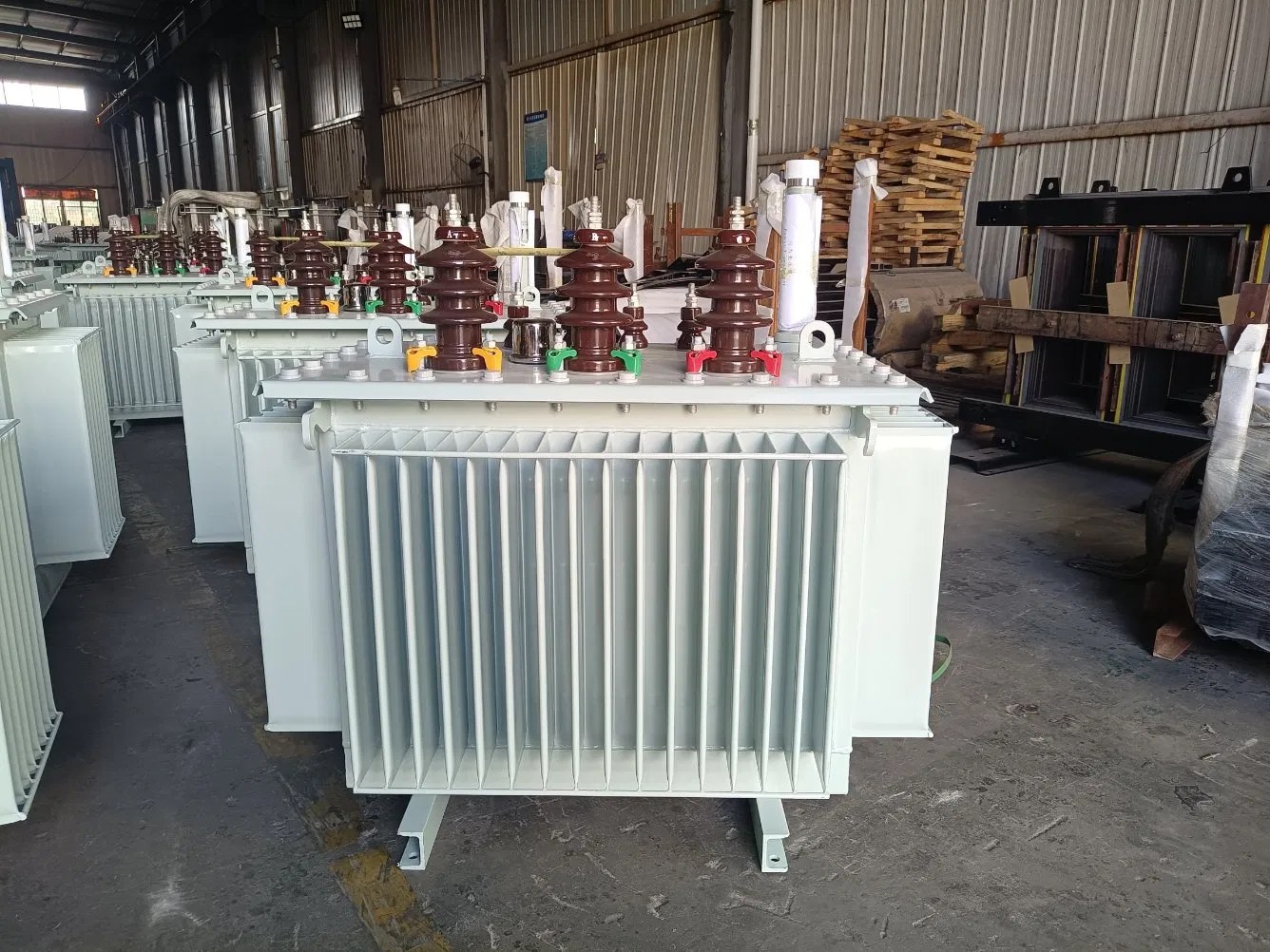

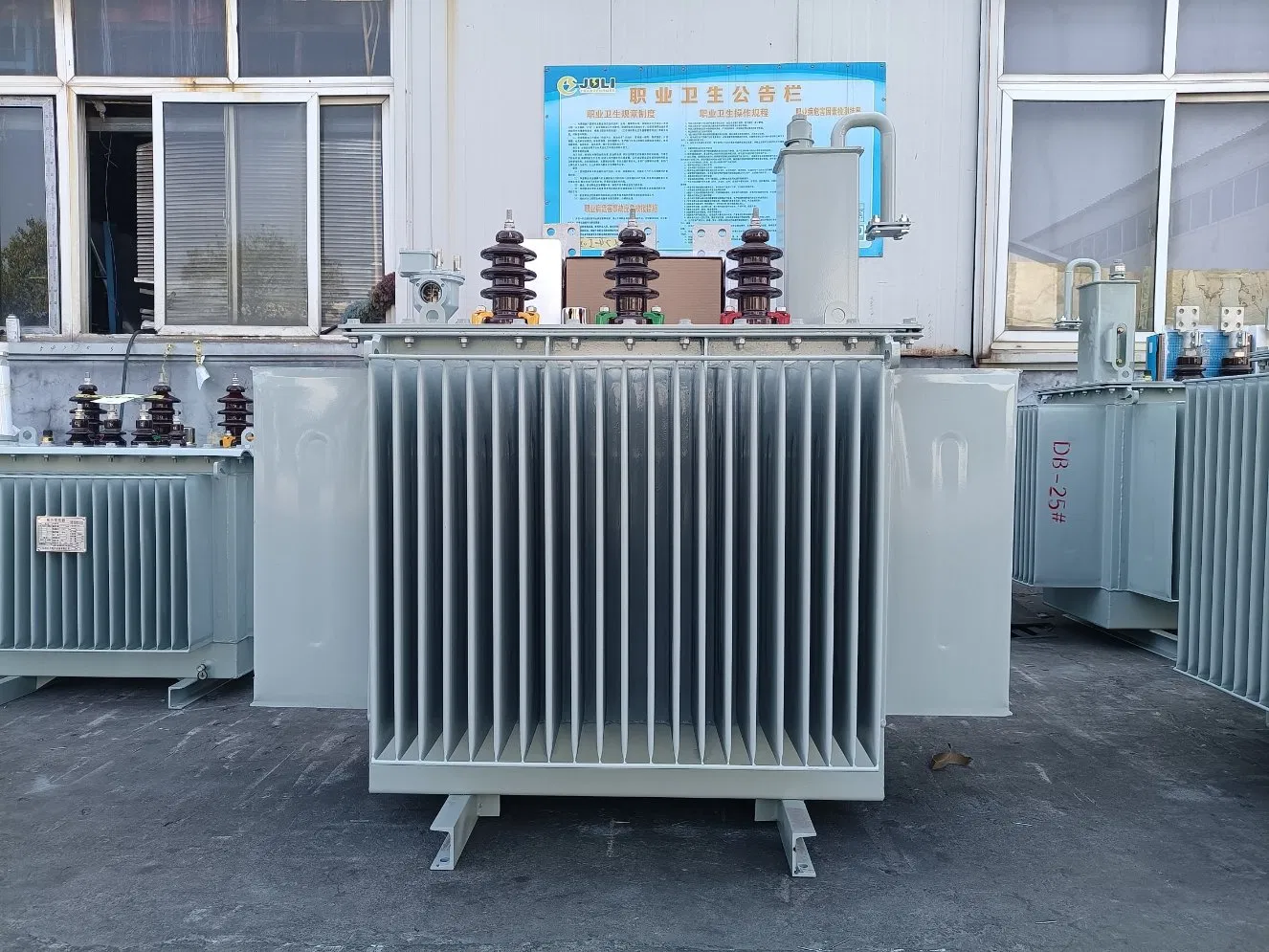

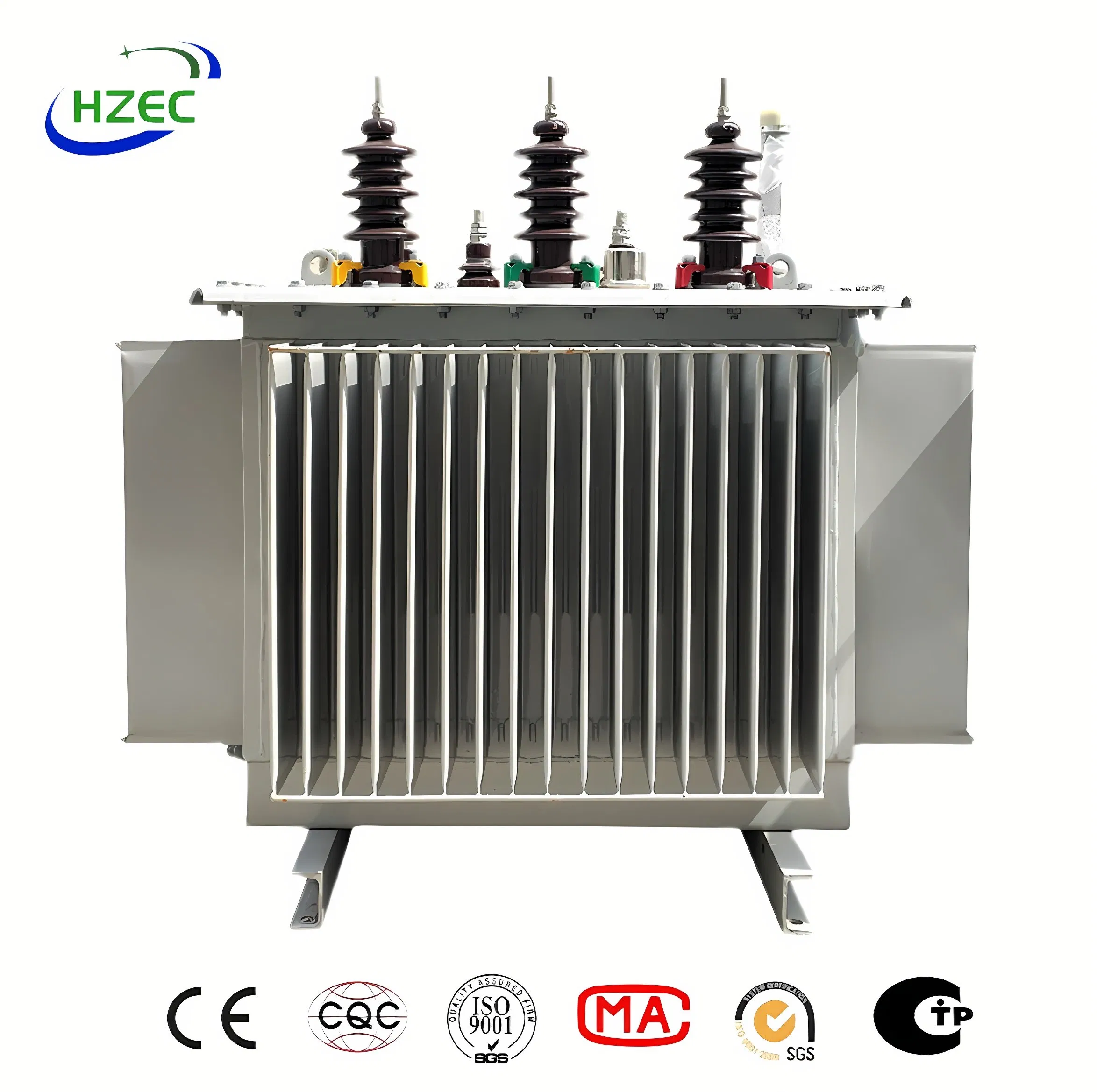

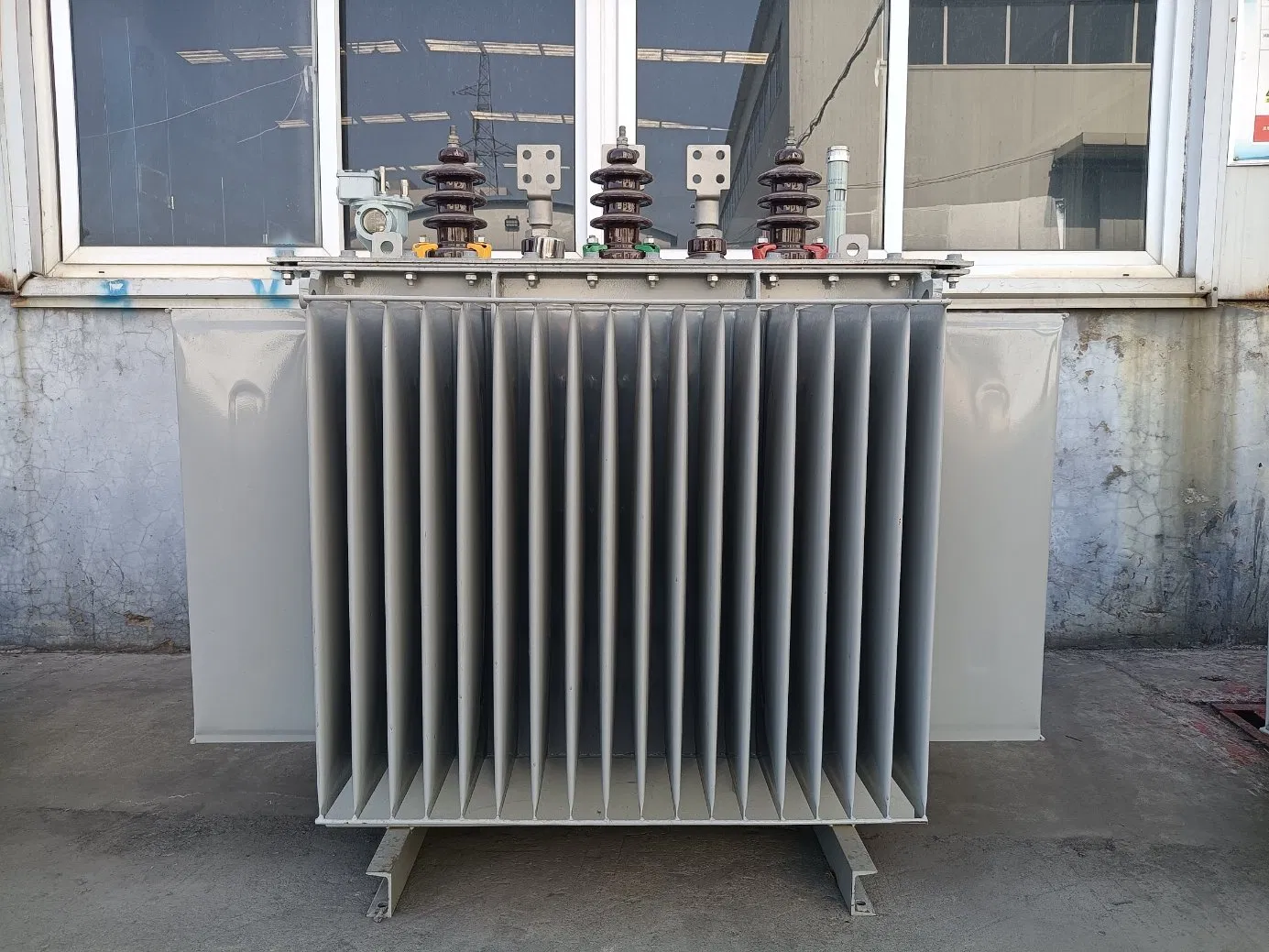

250kVA Transmissão de Energia 6kv 10kv 11kv Distribuição Transformador Imerso em Óleo
Descrição do produto
Perfil da Empresa
Fundada em 2011, somos um excelente e confiável fabricante de transformadores. Desenvolvemos e produzimos principalmente transformadores imersos em óleo, transformadores do tipo seco, subestações do tipo caixa e conjuntos completos de equipamentos de alta e baixa tensão. Os equipamentos colocados em produção e operação do projeto defendem economia de energia, inteligência, informações e mecanização. Estabelecemos um Centro de Pesquisa em tecnologia de Engenharia de transformadores, com 71 patentes de modelos de utilidade e 15 patentes de invenção. Com anos de acumulação na indústria de transformadores e fortes capacidades de inovação tecnológica, os produtos são vendidos para o Médio Oriente, América do Norte, América do Sul, Europa, Sudeste Asiático, África e outras regiões, abrangendo mais de 40 países.
Descrição do Produto
Este transformador é amplamente utilizado em empresas industriais e de mineração, redes de construção civil e agrícola, e também pode ser usado na indústria de petróleo e produtos químicos, onde mais substâncias químicas e de petróleo são processadas.
Características do Produto
- Atende ou excede os padrões ANSI, IEC, GB e SANS.
- Processo de injeção de óleo por filtração a vácuo com estrutura totalmente vedada; não suscetível a umidade, prolongando a vida útil para uma operação livre de manutenção.
- Design compacto com baixo nível de ruído.

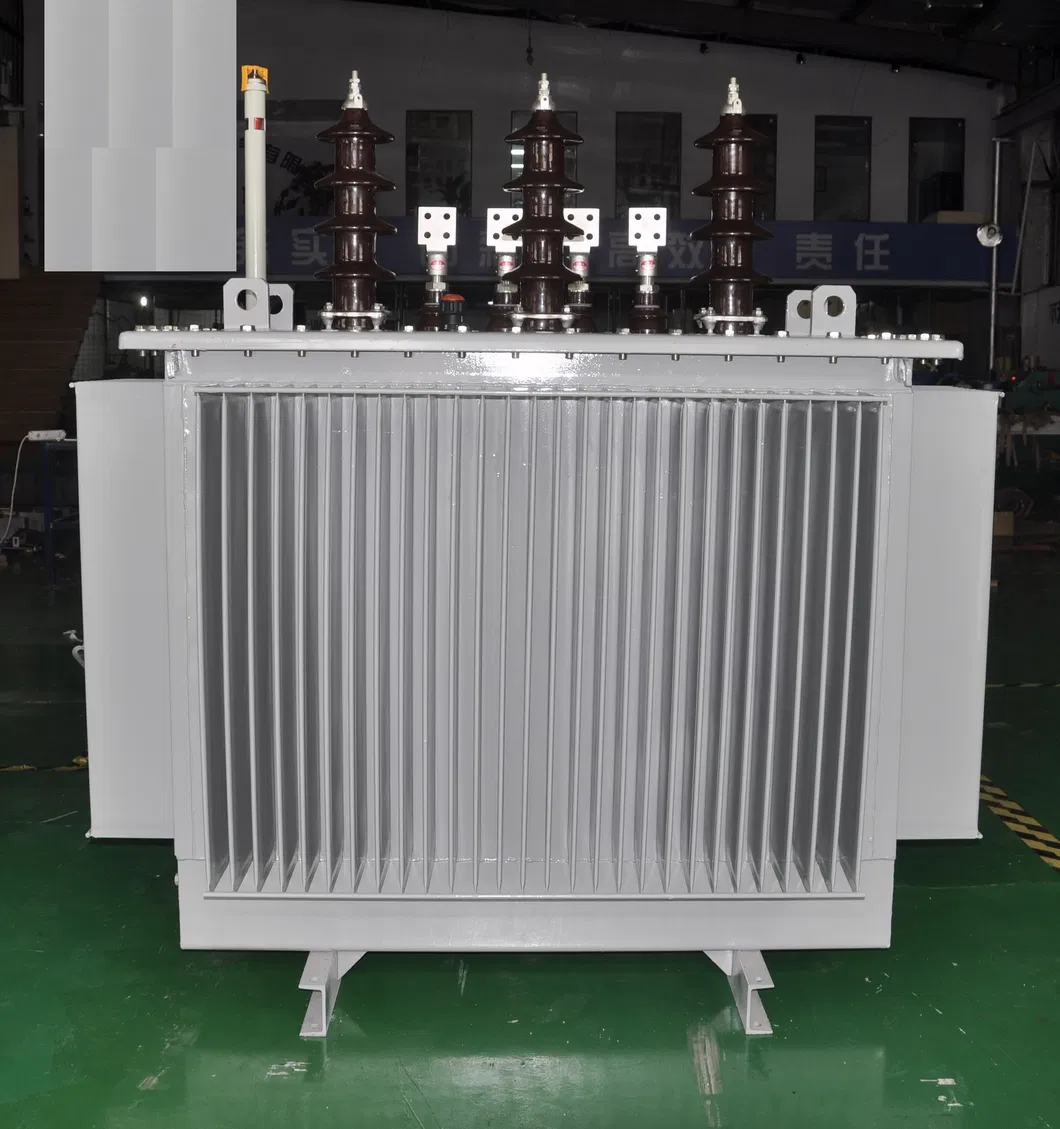

- Tanque de óleo ondulado, de tamanho compacto e com acabamento estético de alta qualidade.
| S20-M 30kVA - 2500kVA/10kV transformador de distribuição do tipo imerso em óleo | |||||||
|---|---|---|---|---|---|---|---|
| Capacidade nominal (kVA) | Ligação de alta tensão e alteração de toque | Grupo de Vetores | Ligação de alta tensão e alteração de toque | Impedância (%) | |||
| HV (kV) | Toque em alterar (%) | LV (kV) | Sem carga (Po) | Carga (Pk) (75ºC) | |||
| 30 | 6 6.3 10 10.5 |
± 5 × 2.5 |
0.4 | Dyn11 Yzn11 Yyn0 |
70 | 505/480 | 4.0 |
| 50 | 90 | 730/695 | |||||
| 63 | 100 | 870/830 | |||||
| 80 | 115 | 1050/1000 | |||||
| 100 | 135 | 1265/1200 | |||||
| 125 | 150 | 1510/1440 | |||||
| 160 | 180 | 1850/1760 | |||||
| 200 | 215 | 2185/2080 | |||||
| 250 | 260 | 2560/2440 | |||||
| 315 | 305 | 3065/2920 | |||||
| 400 | 370 | 3615/3440 | |||||
| 500 | 430 | 4330/4120 | |||||
| 630 | 6 6.3 10 10.5 |
± 5 × 2.5 |
0.4 | Dyn11 Yyn0 |
510 | 4960 | 4.5 |
| 800 | 630 | 6000 | |||||
| 1000 | 745 | 8240 | |||||
| 1250 | 870 | 9600 | |||||
| 1600 | 1050 | 11600 | |||||
| 2000 | 1225 | 14640 | 5 | ||||
| 2500 | 1440 | 14840 | |||||
| 3150 | 1800 | 18550 | |||||
| S22-M 30kVA - 2500kVA/10kV transformador de distribuição do tipo imerso em óleo | |||||||
|---|---|---|---|---|---|---|---|
| Capacidade nominal (kVA) | Ligação de alta tensão e alteração de toque | Grupo de Vetores | Ligação de alta tensão e alteração de toque | Impedância (%) | |||
| HV (kV) | Toque em alterar (%) | LV (kV) | Sem carga (Po) | Carga (Pk) (75ºC) | |||
| 30 | 6 6.3 10 10.5 |
± 5 × 2.5 |
0.4 | Dyn11 Yzn11 Yyn0 |
65 | 455/430 | 4.0 |
| 50 | 80 | 655/625 | |||||
| 63 | 90 | 785/745 | |||||
| 80 | 105 | 945/900 | |||||
| 100 | 120 | 1140/1080 | |||||
| 125 | 135 | 1360/1295 | |||||
| 160 | 160 | 1665/1585 | |||||
| 200 | 190 | 1970/1870 | |||||
| 250 | 230 | 2300/2195 | |||||
| 315 | 270 | 2760/2630 | |||||
| 400 | 330 | 3250/3095 | |||||
| 500 | 385 | 3900/3710 | |||||
| 630 | 6 6.3 10 10.5 |
± 5 × 2.5 |
0.4 | Dyn11 Yyn0 |
460 | 4460 | 4.5 |
| 800 | 560 | 5400 | |||||
| 1000 | 665 | 7415 | |||||
| 1250 | 780 | 8640 | |||||
| 1600 | 940 | 10440 | |||||
| 2000 | 1085 | 13180 | 5 | ||||
| 2500 | 1285 | 13360 | |||||
| 3150 | 1610 | 16700 | |||||
Nota: Transformadores operando sob condições especiais estão disponíveis mediante solicitação.
Ambiente de Serviço
1. Altitude: Inferior a 1000 m;
2. Tipo de dispositivo: Tipo exterior ou interior;
3. Temperatura ambiente: Menos 25ºC a 40ºC C;
4. Humidade relativa do ar: ≤ 90% (25ºC C);
5. Local de instalação: Sem gás corrosivo, sem sujidade óbvia nem outras áreas;
6. Para a distribuição de energia industrial e agrícola e a utilização da iluminação.
2. Tipo de dispositivo: Tipo exterior ou interior;
3. Temperatura ambiente: Menos 25ºC a 40ºC C;
4. Humidade relativa do ar: ≤ 90% (25ºC C);
5. Local de instalação: Sem gás corrosivo, sem sujidade óbvia nem outras áreas;
6. Para a distribuição de energia industrial e agrícola e a utilização da iluminação.
Embalagem e Envio

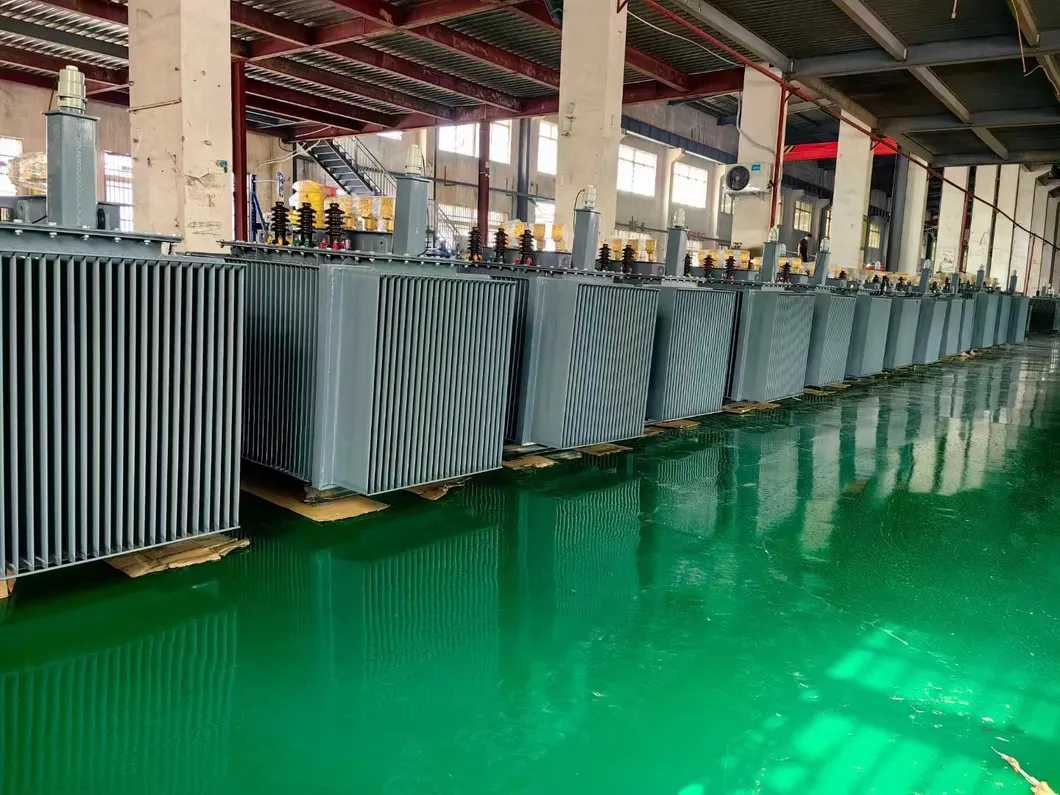

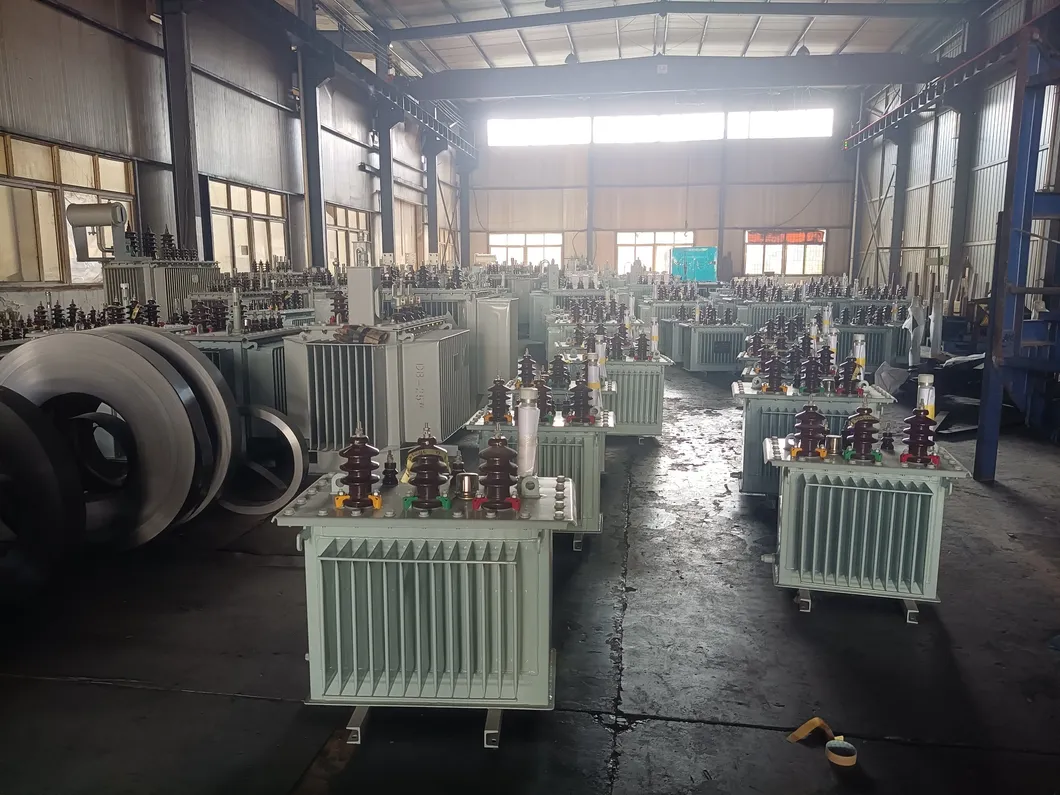

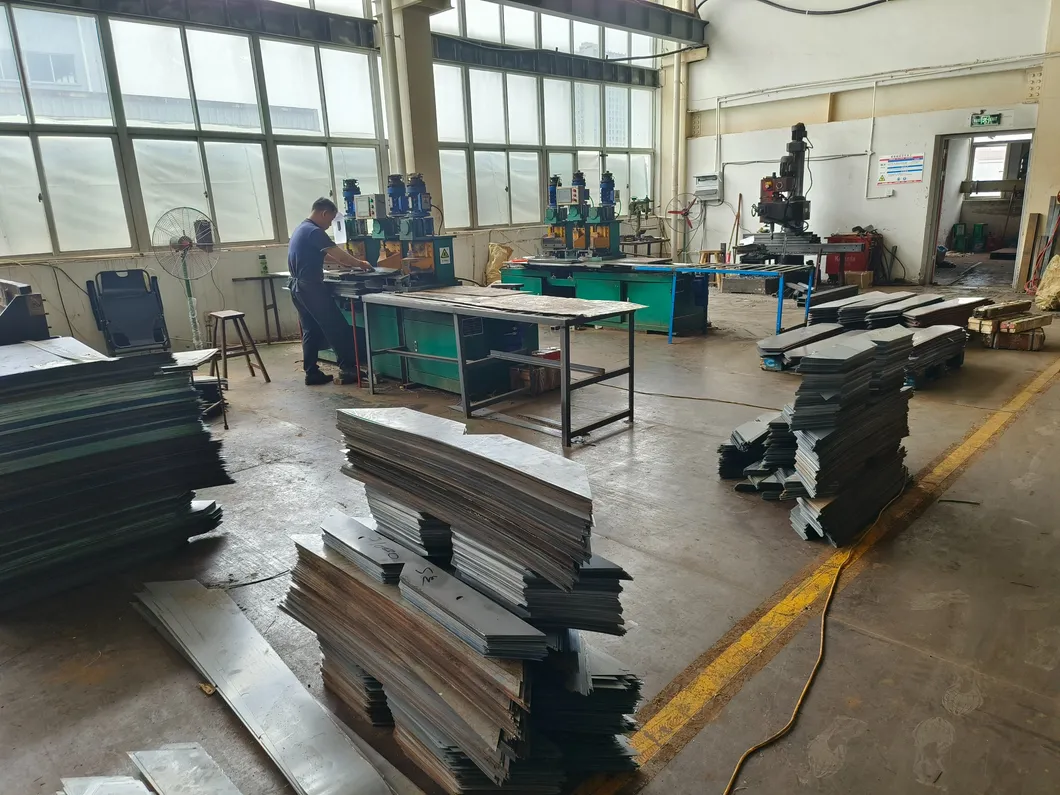

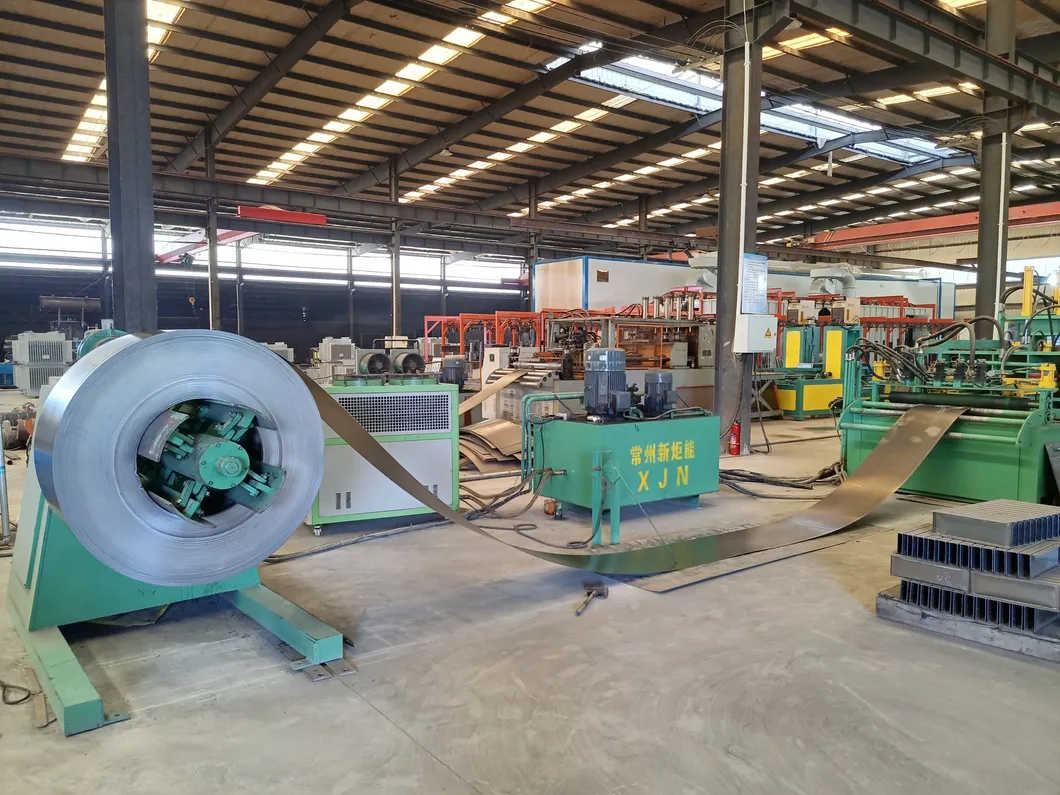

Oficina de Produto
Certificações
Perguntas Frequentes (FAQ)
1. Quais são as principais diferenças entre os transformadores S20-M e S22-M?
Ambos são transformadores de distribuição imersos em óleo altamente eficientes, mas a série S22-M apresenta perdas sem carga ainda mais reduzidas em comparação com a S20-M, oferecendo um desempenho de economia de energia superior alinhado com as mais recentes normas ecológicas internacionais.
2. Por que os transformadores com estrutura vedada e isolamento em óleo são vantajosos?
A estrutura totalmente vedada impede a entrada de umidade e oxigênio no tanque de óleo, o que previne o envelhecimento do óleo de isolamento. Isso estende significativamente a vida útil do equipamento e proporciona uma operação livre de manutenção sob condições normais de serviço.
3. Onde estes transformadores de distribuição costumam ser instalados?
Eles são ideais para redes de distribuição urbana e rural, indústrias petroquímicas, metalúrgicas, empresas de mineração, infraestruturas de construção civil e sistemas agrícolas gerais.
4. Quais normas de fabricação esses transformadores de energia seguem?
Nossos transformadores atendem ou excedem rigorosamente as normas globais mais respeitadas da indústria elétrica, incluindo as diretrizes das normas ANSI, IEC, GB e SANS.
5. É possível produzir transformadores para ambientes de operação severos?
Sim. Transformadores projetados para operar em altitudes elevadas, faixas de temperatura extremas ou outras condições especiais de serviço podem ser fabricados sob encomenda para atender aos seus requisitos específicos.
