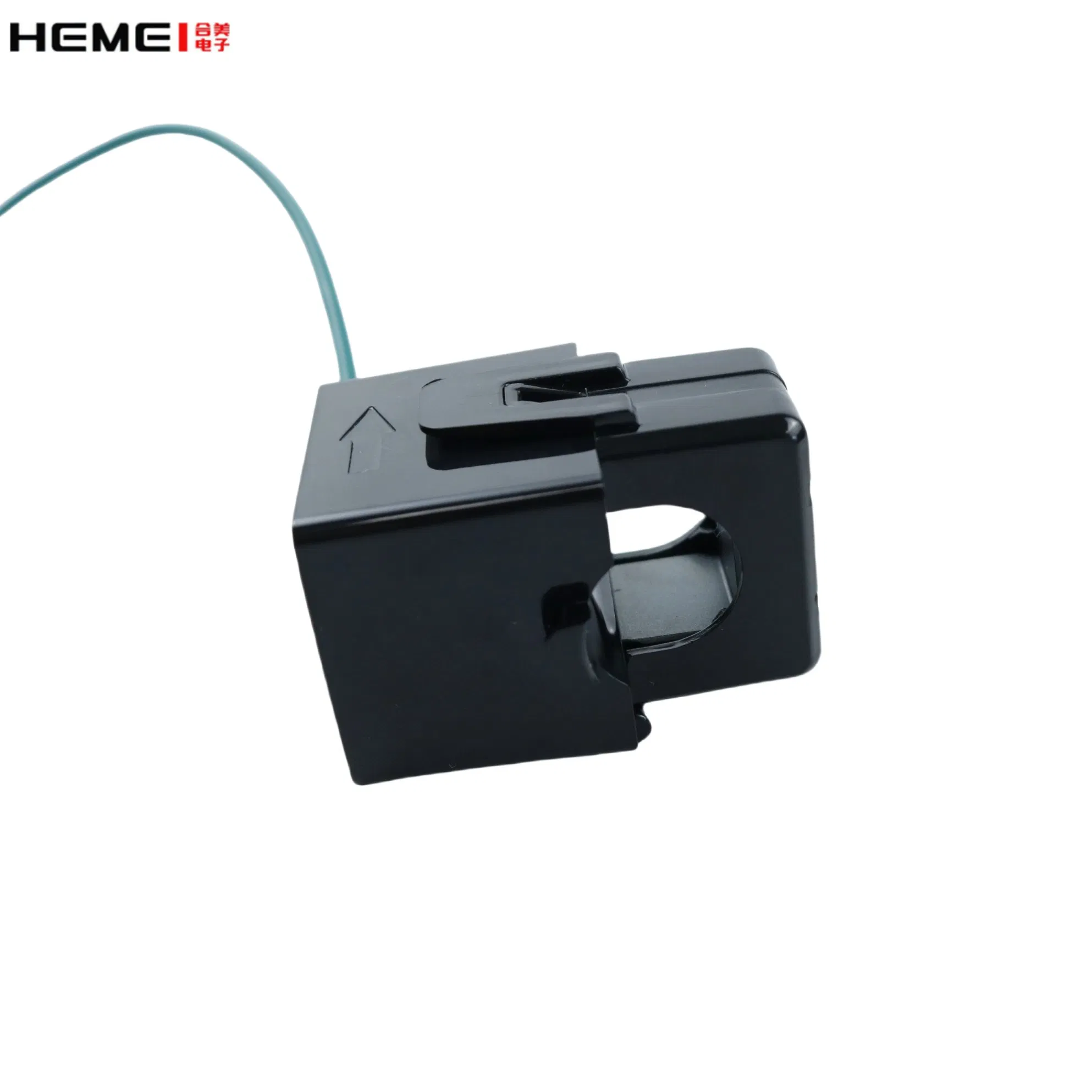

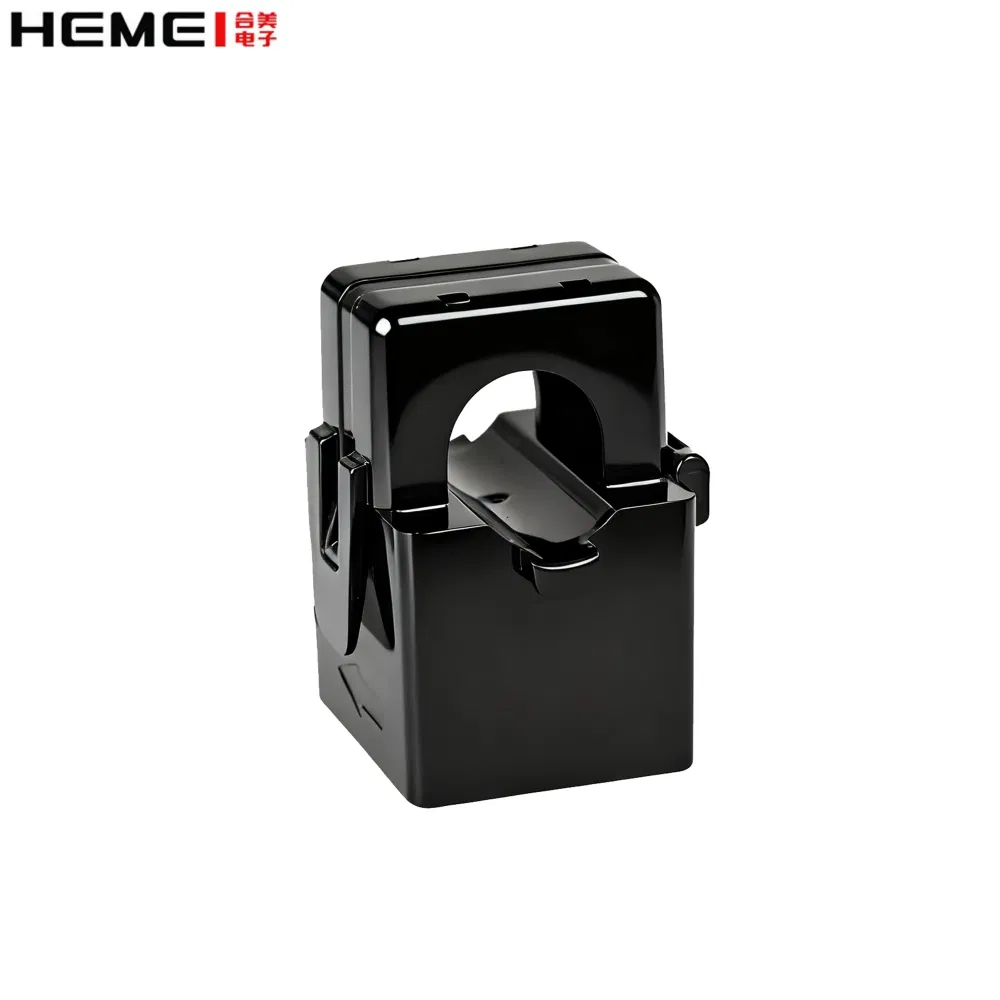

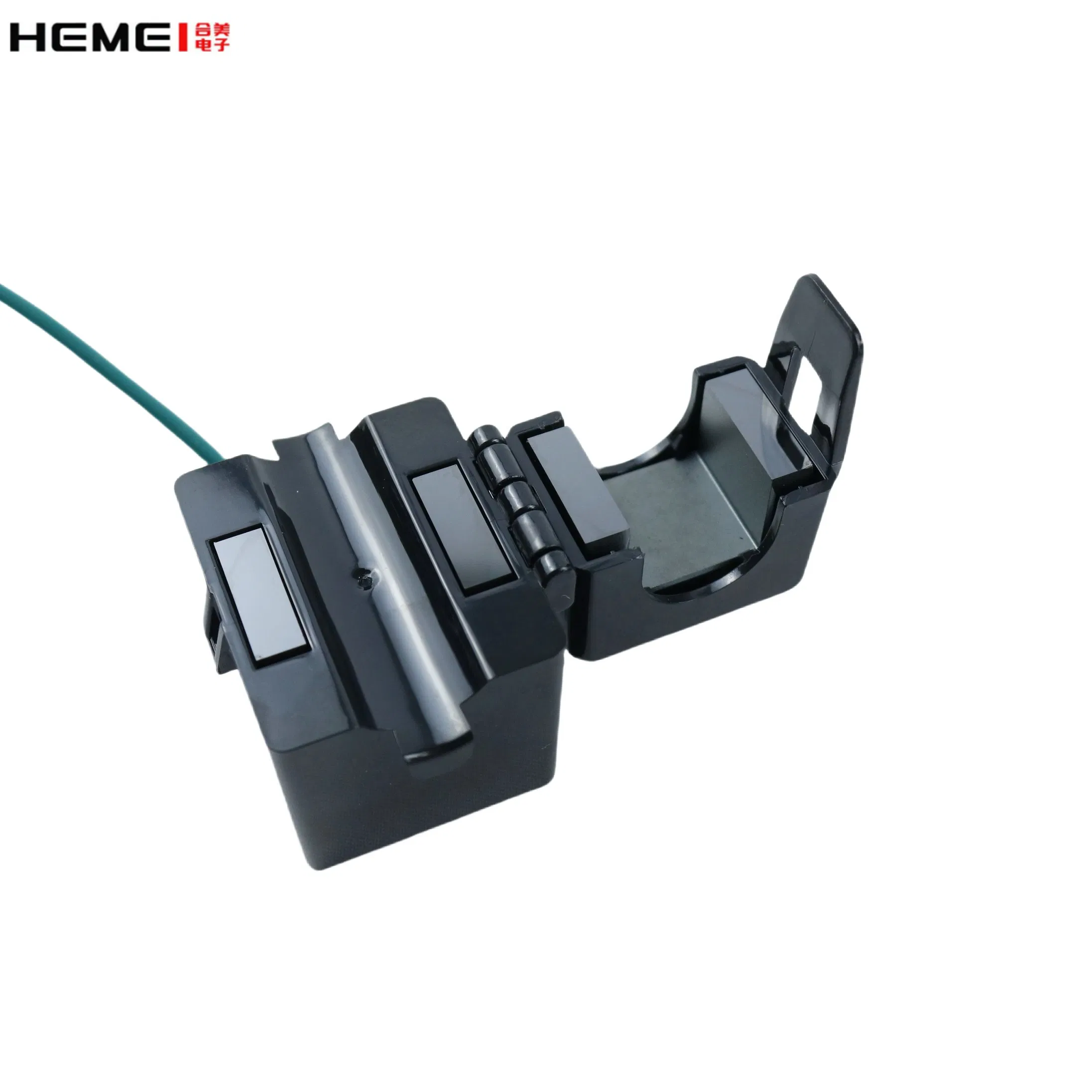

24mm Transformador de Corrente de Núcleo Dividido com Abertura AC 60/5A 100/5A Transformador de Corrente à Prova d'Água
Descrição do produto
- Visão Geral
- Descrição do produto
- Parâmetros do produto
- Cenários de aplicação
- Principais produtos
- Perfil da empresa
- Certificações
- Embalagem e envio
- Perguntas Frequentes
Visão Geral - Informação Básica
N ° de Modelo.
HM-CTSC-24
Fase
Único
Operação Condição
Interno
Uso
Proteção, Medição
Sinuosa Forma
Camada Única & Tipo enrolada
Isolamento Médio
Resina Epóxi
Instalação
Ativo Tipo
Estrutura de circuito magnético
Único Tipo de Estágio
Princípio de Transformação tensão
Eletromagnética Tipo
núcleo
ferrite
precisão
0.5%/1.0%
entrada primária
0.25A~300A
prazo
7-15 dias úteis
relação de curvas
personalizável
saída
0.333va/0-5VAC/Ma
certificação
ce/ul/rohs
Pacote de Transporte
caixa padrão
Especificação
24 mm
Origem
China
Código HS
8504311000
Capacidade de Produção
5000000000 peças/ano
Descrição do produto
Transformador de corrente de núcleo dividido
O transformador de corrente de núcleo dividido foi concebido para uma instalação rápida e fácil. As TC são ideais para instalação em cabos eléctricos existentes através de fixação no condutor. Este método permite uma medição de corrente mais segura, fácil e portátil. Uma resistência interna de precisão de carga ao longo do enrolamento secundário da CT proporciona uma saída segura de baixa tensão e permite uma abertura segura do secundário.
Indicadores técnicos gerais
| Indicadores técnicos | Parâmetros do indicador |
|---|---|
| Tensão de funcionamento | ≤ 0,72 KV |
| Frequência de funcionamento | 50 Hz ~ 1 kHz |
| Nível de precisão nominal | 0.2%/0.5%/1.0% |
| Corrente de entrada | 0A ~ 600A |
| Corrente térmica nominal de curto prazo | 60 vezes a corrente nominal @ 1 seg |
| Resistência de isolamento | ≥ 1M ohms @ 500 V CC |
| A frequência de potência suporta tensão | 3500V @ 2mA \ 1min \ 50Hz |
| Nível retardante de chamas do produto | UL94 - V0 |
| Nível de resistência térmica do isolamento | Nível E. |
| Erro de linearidade de fase | ≤ 20 ′ |
Parâmetros do produto
| Modelo | Diâmetro interior | Relação de curvas | Corrente de entrada | Precisão |
|---|---|---|---|---|
| HM-CTSC-10 | 10 mm | 500/1 1000/1 2000/1 3000/1 (personalizável) | 0A ~ 70A | 0.2%/0.5% |
| HM-CTSC-16 | 16 mm | 500/1 1000/1 2000/1 3000/1 (personalizável) | 0A ~ 150A | 0.2%/0.5% |
| HM-CTSC-24 | 24 mm | 500/1 1000/1 2000/1 3000/1 (personalizável) | 0A ~ 300A | 0.2%/0.5% |
| HM-CTSC-35 | 35 mm | 500/1 1000/1 2000/1 3000/1 (personalizável) | 0A ~ 600A | 0.2%/0.5% |
Cenários de aplicação

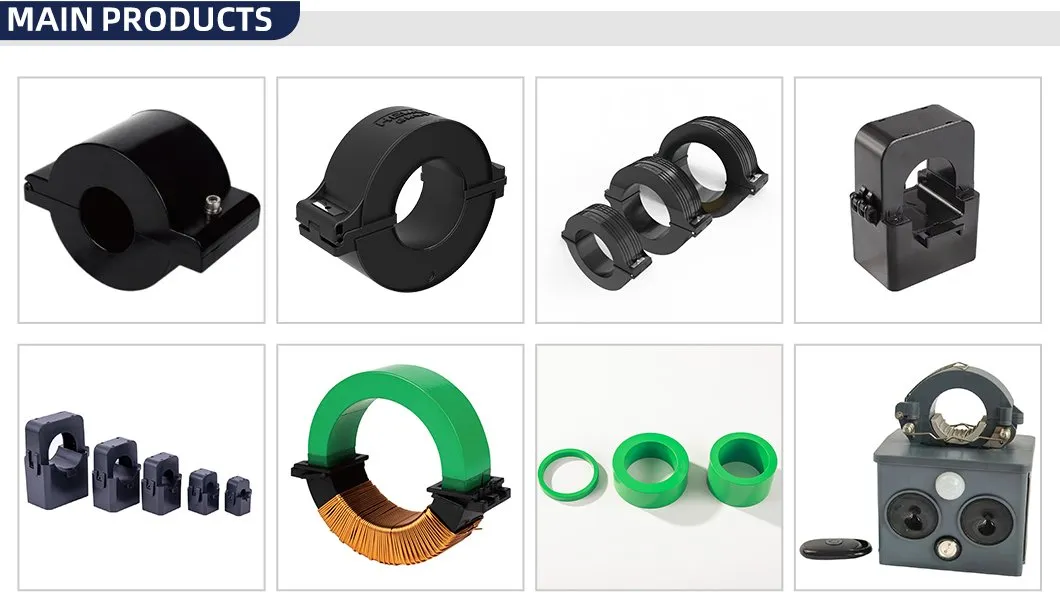

Principais produtos

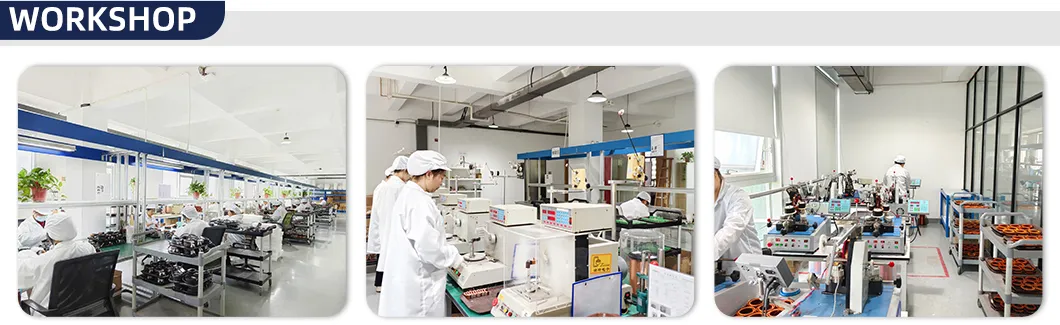

Perfil da empresa
Certificações
Embalagem e envio
PERGUNTAS FREQUENTES
Você é companhia negociando ou fabricante?
Somos fabricantes.
Posso ter uma ordem de amostra?
Sim, nós saudamos ordem de amostra para testar e verificar a qualidade, e você precisa pagar a taxa de amostra e frete.
Sua fábrica tem os recursos de design e desenvolvimento, você pode aceitar produtos personalizados?
Os funcionários do nosso departamento de I&D são bem experientes na indústria elétrica, com mais de 10 anos de experiência. Os serviços pessoais dos clientes da oferta contêm OEM, ODM e OPM.
Quanto tempo posso obter a minha encomenda?
Produtos personalizados: Normalmente 10-15 dias. Depende do seu design e quantidade.
Como é o seu sistema de gestão da produção e controlo da qualidade?
Todo o nosso processo de produtos segue a ISO9001. Cada processo tem instrutores técnicos. Os supervisores de QC inspecionarão regularmente a produção. Faremos testes de desempenho de produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluído.
