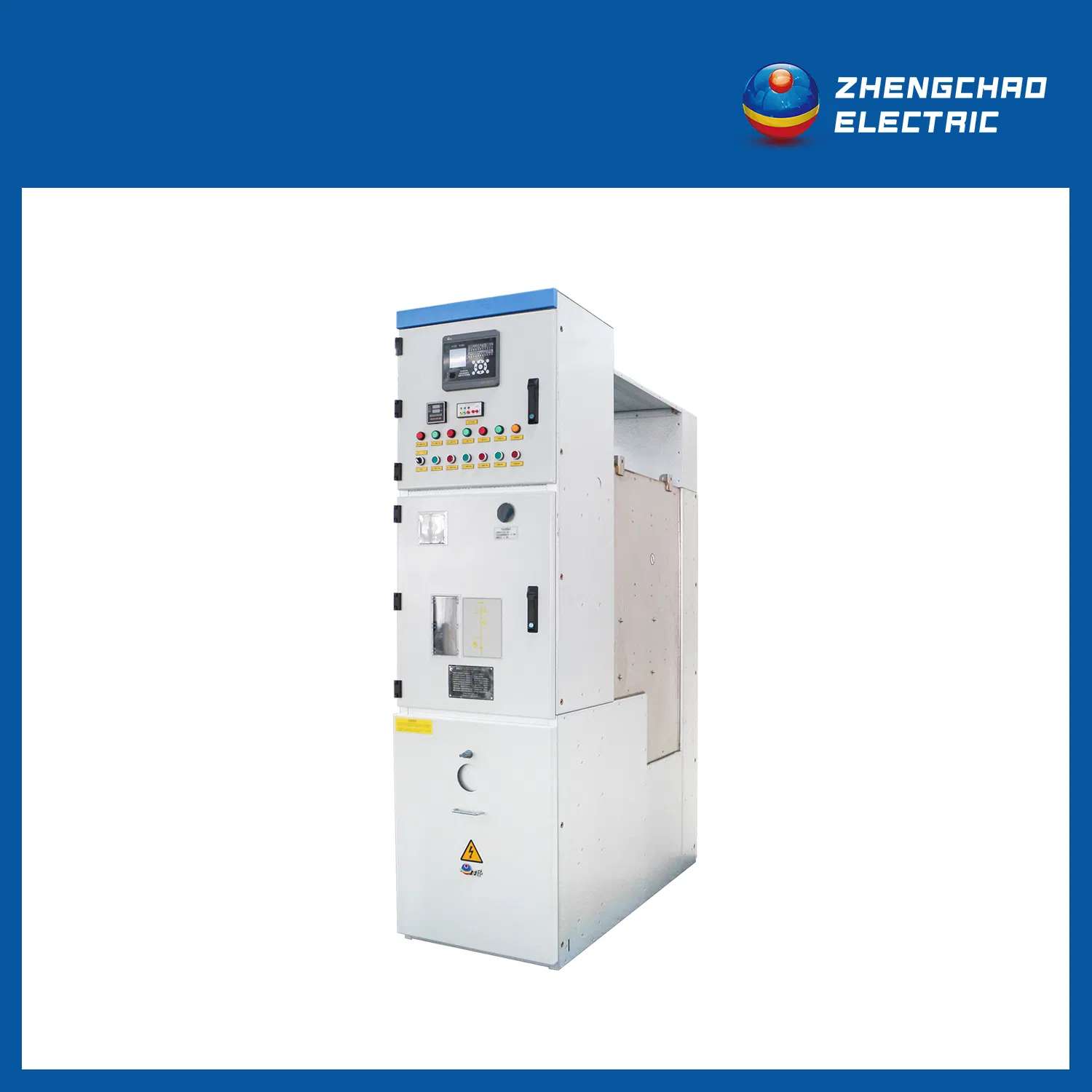

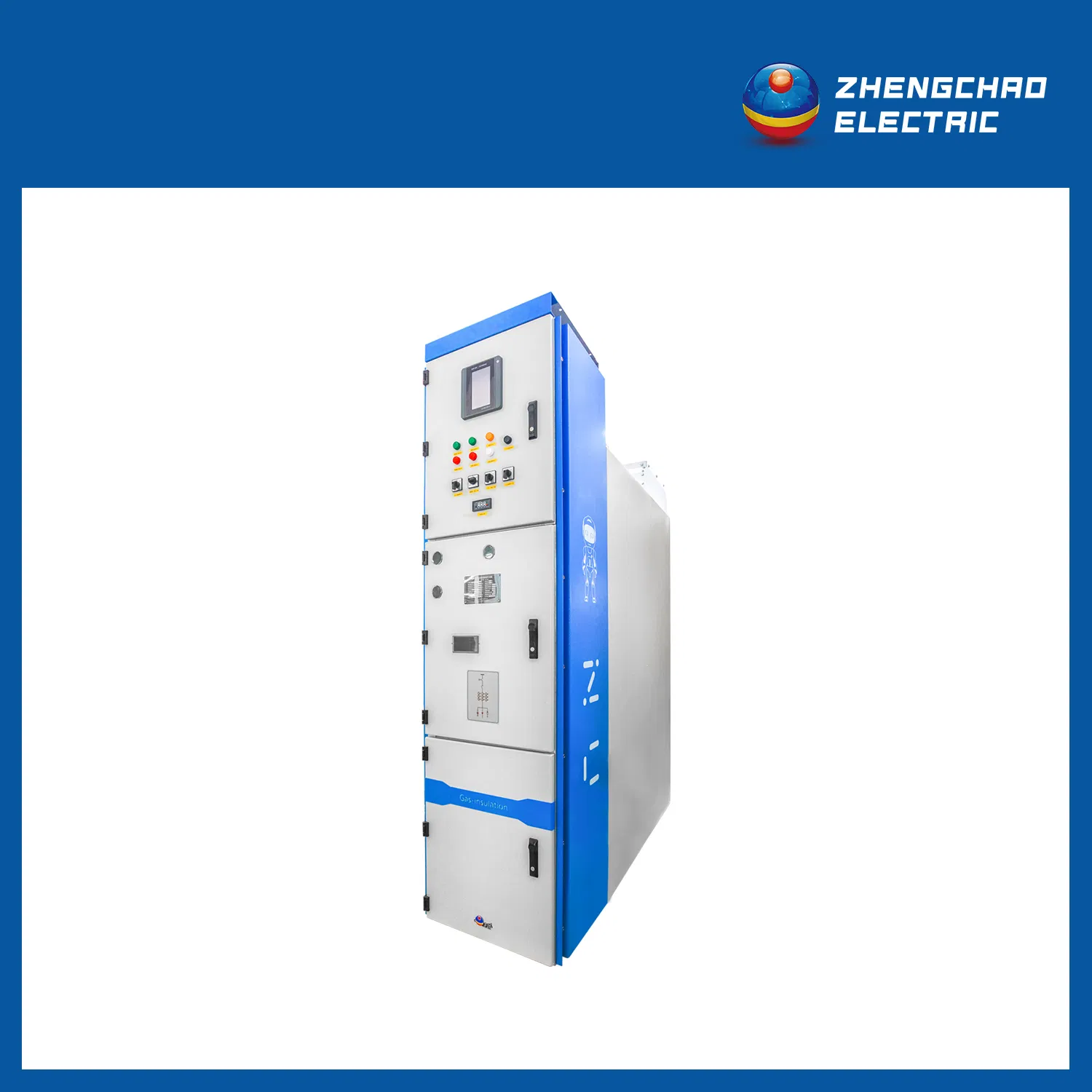

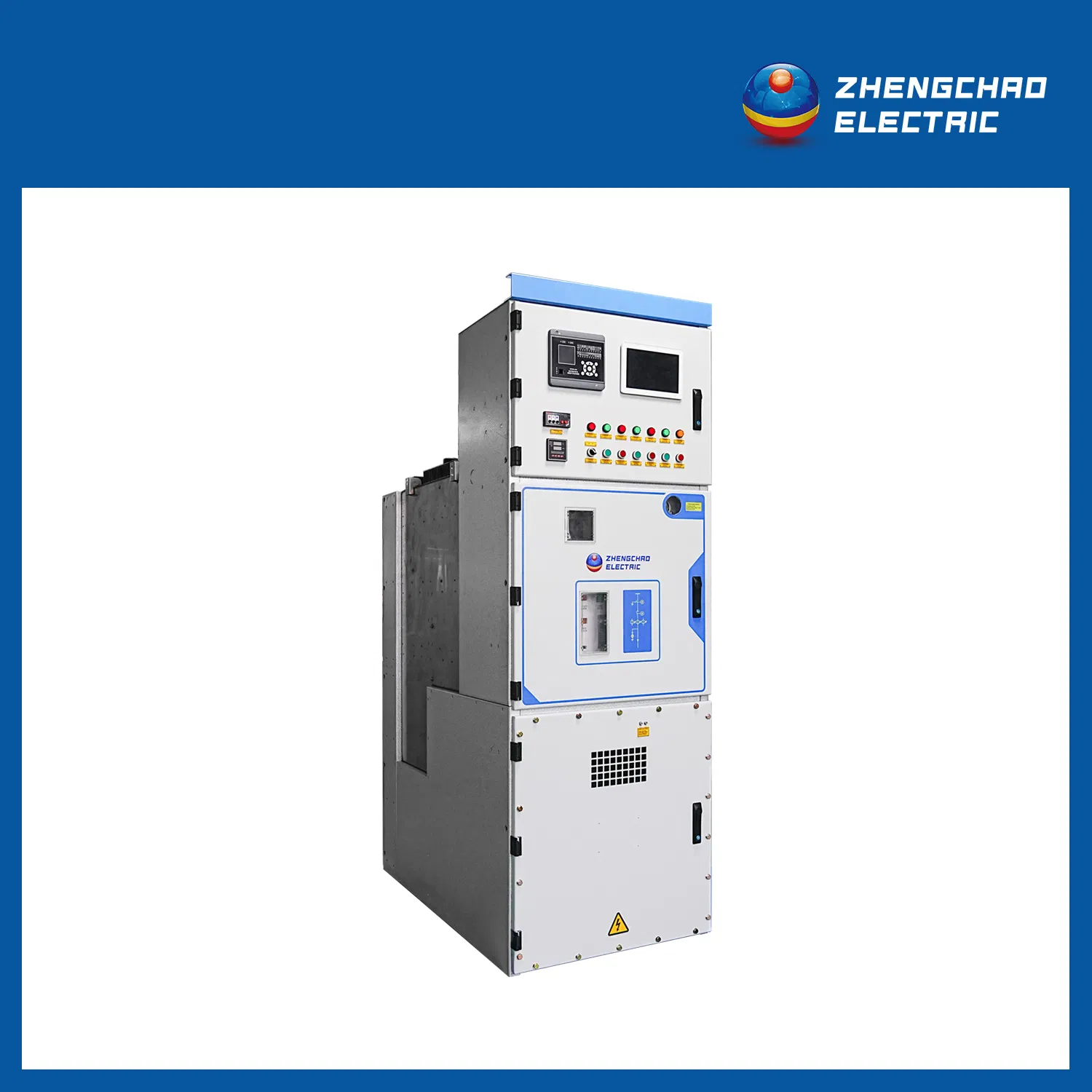

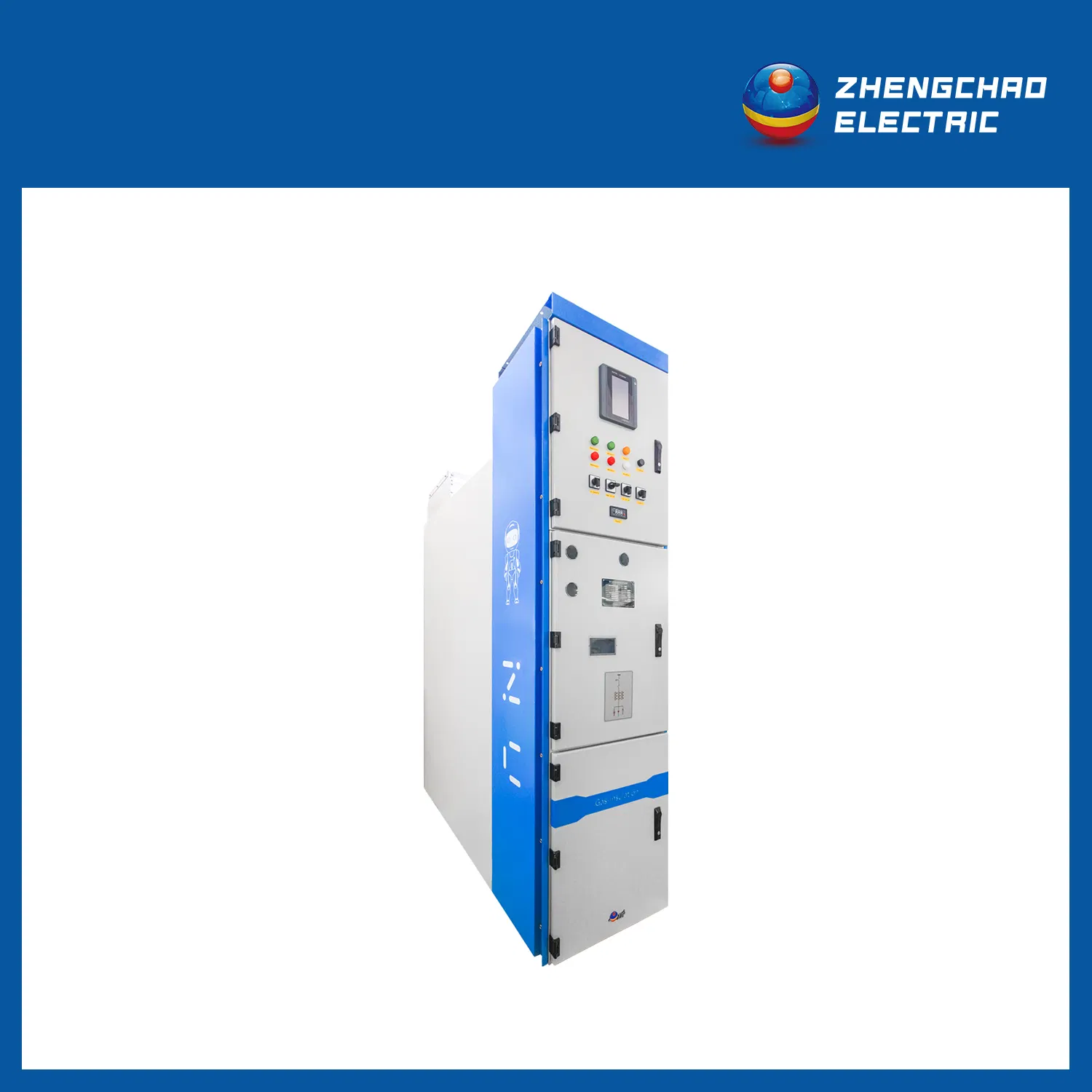

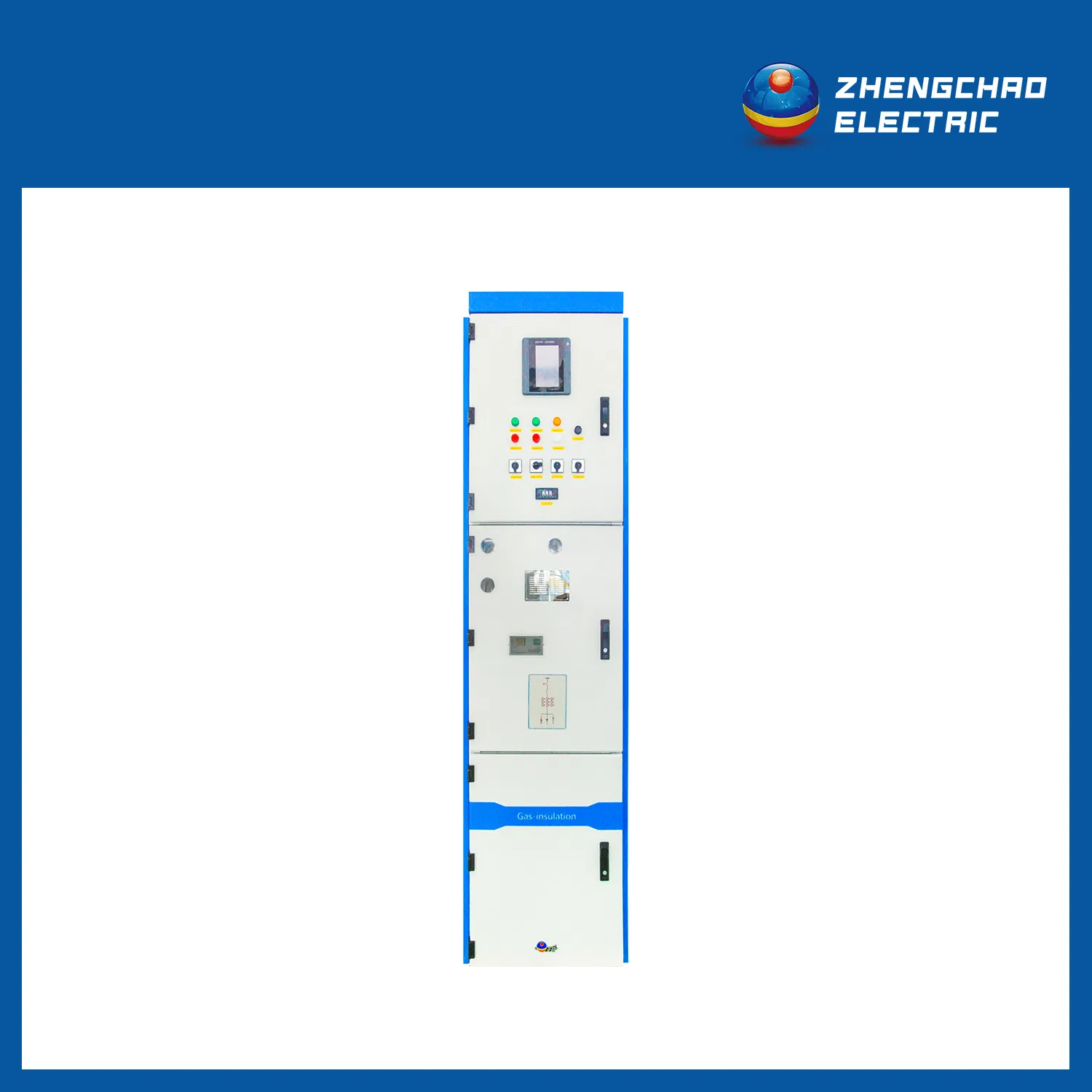

12kv Tamanho Compacto Sf6 Switchgear a Gás Isolado em Cubículo para Rede de Energia
Descrição do produto
Informação Básica
N ° de Modelo:
ZCSFC-12
Nível de tensão:
média Tensão
Instalação:
Fixo
Estrutura:
Coluna de chão
Atual:
CA
tensão nominal:
12 v.
perda de continuidade de serviço:
Lsc2a
altura:
2200 mm
largura:
600/800/900mm
profundidade:
1200 / 1400 / 1600 mm

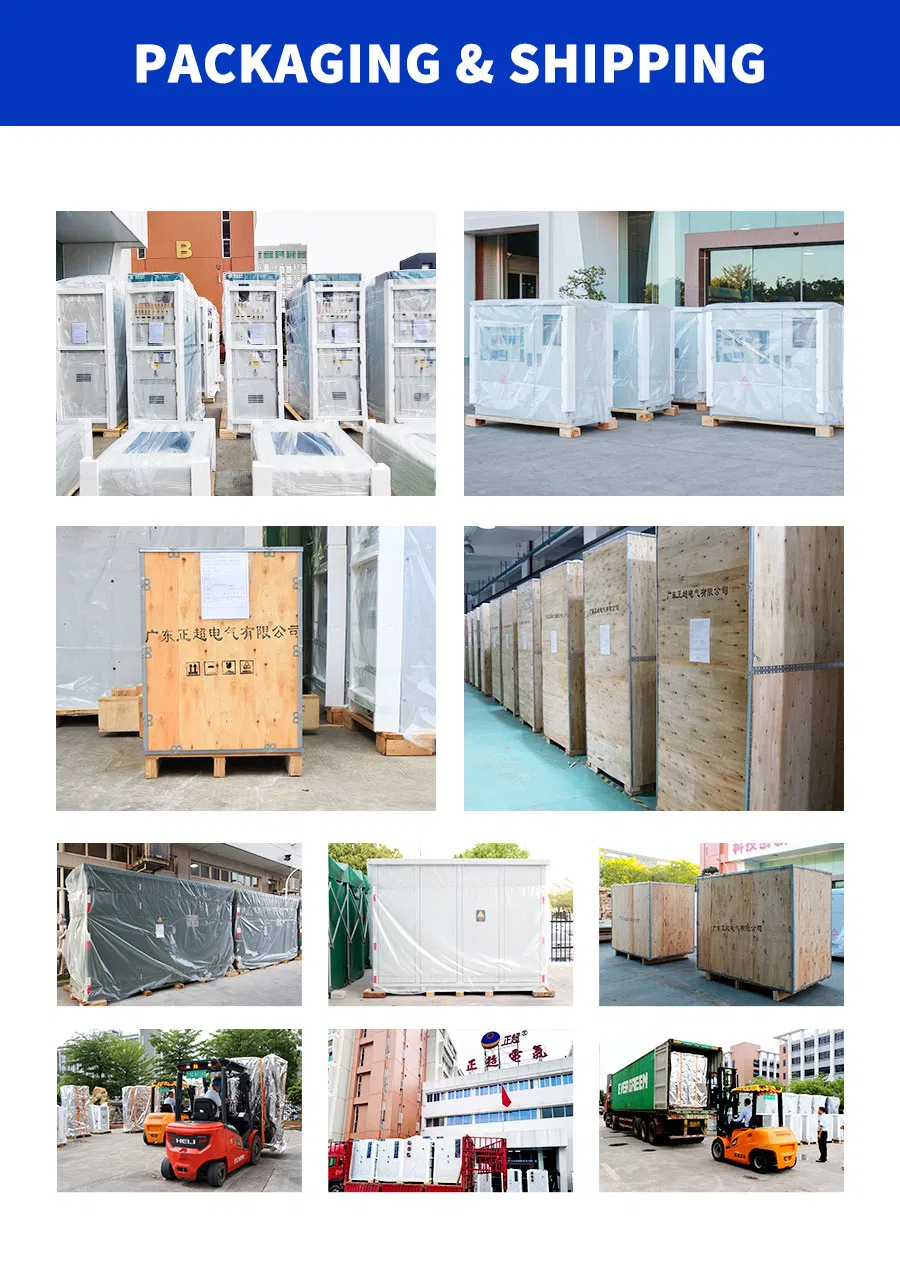

Pacote de Transporte:
papel alumínio + palete de madeira
Marca Registrada:
personalizado
Origem:
China
Comutador de distribuição com isolamento de gás para compartimentos SF6 de tamanho compacto de 12 V. Grelha
Especificações Técnicas
| Número de série | Item | Unidade | Dados | ||
|---|---|---|---|---|---|
| 1 | Tensão nominal | KV | 12 | 40.5 | |
| 2 | Frequência nominal | Hz | 50/60 | ||
| 3 | Corrente nominal | A | 1250/2500/3150 | 1250/2500 | |
| 4 | Potência nominal em queda livre tensão de resistência (1 min) | Fases e à terra | kv | 42 | 95 |
| Isolar distâncias | 48 | 118 | |||
| Implussão de relâmpagos nominais suportar tensão | Fases e à terra | 75 (95 *) | 185 | ||
| Isolar distâncias | 85 (110 *) | 215 | |||
| A frequência de potência suporta tensão (Circuito de controlo e auxiliar) | 2 | ||||
| 5 | Resistência nominal a curto prazo à corrente | 31.5/40 | 31.5 | ||
| 6 | Corrente de resistência nominal ao pico | Ka | 80/100 | 80 | |
| 7 | Duração da corrente nominal de curto-circuito | s | 4 | 4 | |
| 8 | Corrente de quebra de curto-circuito nominal | Ka | 31.5/40 | 31.5 | |
| 9 | Corrente nominal de curto-circuito | Ka | 80/100 | 80 | |
| 10 | Duração da formação de arco | s | 1 | 1 | |
| 11 | Sequência de funcionamento nominal | 0-0,3s -CO-3min-CO | |||
| 12 | Gás isolante | SF6 | |||
| 13 | Taxa anual de vazamento | % | ≤ 0.01 | ||
| 14 | Grau padrão de protecção | Caixa de gás selada | IP67 | ||
| Compartimento do painel de distribuição | IP4X | ||||
| 15 | Pressão nominal de enchimento | MPa | 0.03 | ||
| Pressão mínima do nível funcional | 0.01 | ||||
| 16 | Tensão de alimentação nominal do circuito auxiliar | V | CC 24, 48, 110, 220, AC220 | ||
| 17 | Vida mecânica | Disjuntor | Funcionamento | 12000 | 12000 |
| Interruptor de isolamento | 3000 | 3000 | |||
| Interruptor de ligação à terra | 3000 | 3000 | |||
| 18 | Resistência eléctrica do disjuntor | Funcionamento | 30 (E2) | ||
| 19 | Perda de continuidade do serviço | LSC2A | |||
Normas e especificações
- IEC 62271-1:2021 aparelhagem de alta tensão - parte 1: Especificações comuns para aparelhagem de corrente alternada
- IEC 62271-100:2021 aparelhagem de alta tensão - parte 100: Disjuntores de corrente alternada
- IEC 62271-102:2022 EXV aparelhagem de alta tensão - parte 102: Desconectores de corrente alternada e interruptores de ligação à terra
- IEC 62271-103:2021 aparelhagem de alta tensão - parte 103: Interruptores de corrente alternada para tensões nominais superiores a 1 kV até 52 kV inclusive
- IEC 62271-200:2021 aparelhagem de alta tensão - parte 200: Aparelhagem e aparelhagem de controlo para tensão nominal superior a 1 kV, incluídos os metais CA, para tensões nominais superiores a 52 kV
- IEC 61869-2:2012 transformadores de instrumentos - parte 2: Requisitos adicionais para transformadores de corrente
- IEC 61869-3:2011 transformadores de instrumentos - parte 3: Requisitos adicionais para transformadores de tensão indutiva
- IEC 60529:1989 ou AMD1:1999 ou AMD2: 2013 CSV versão consolidada: Graus de proteção fornecidos por gabinetes (Código IP)
Perguntas Frequentes (FAQ)
Qual é a principal função do comutador com isolamento a gás SF6?
O comutador de distribuição com isolamento a gás SF6 (ZCSFC-12) serve para controlar, proteger e isolar sistemas elétricos de média tensão, oferecendo uma solução extremamente compacta e segura para redes de distribuição de energia.
Quais são as dimensões padrão do modelo ZCSFC-12?
Este modelo possui altura fixa de 2200 mm, com opções de largura de 600 mm, 800 mm ou 900 mm, e profundidade variando entre 1200 mm, 1400 mm e 1600 mm, permitindo flexibilidade na instalação em espaços reduzidos.
Quais graus de proteção (IP) o equipamento possui?
A caixa de gás selada possui grau de proteção IP67, assegurando isolamento total contra poeira e imersão temporária. O compartimento geral do painel de distribuição possui grau de proteção IP4X.
Qual é a vida útil mecânica esperada para os componentes?
O disjuntor do sistema é projetado para até 12.000 ciclos de operação, enquanto o interruptor de isolamento e o interruptor de ligação à terra suportam até 3.000 operações sob condições normais de uso.
Quais são as normas IEC atendidas por este equipamento?
O comutador está em conformidade com as normas internacionais mais recentes, incluindo IEC 62271-1:2021 (especificações comuns), IEC 62271-100:2021 (disjuntores de CA), IEC 62271-200:2021 (aparelhagem de alta tensão), além de normas específicas para transformadores de instrumentos e códigos de proteção IP.
Qual é a taxa máxima de vazamento de gás SF6 permitida?
O sistema de vedação de alta performance do ZCSFC-12 garante que a taxa anual de vazamento de gás isolante SF6 seja extremamente baixa, limitada a menos de ou igual a 0,01% ao ano.
