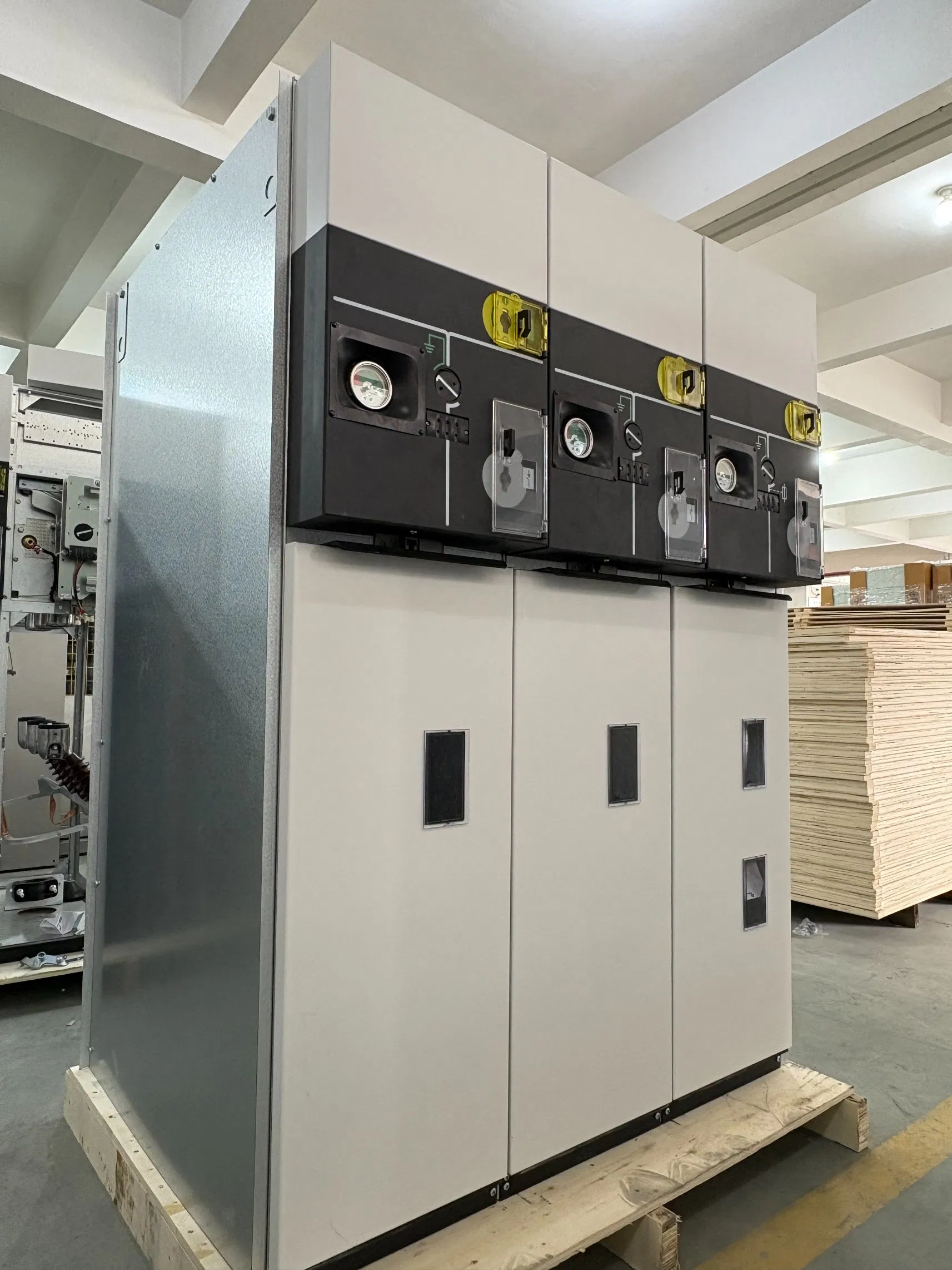

Hv/Mv Rmu Elétrico Sf6/Gas Painel de Distribuição Isolado Unidade de Anel Principal 11kv Equipamento de Manobra
Descrição do produto

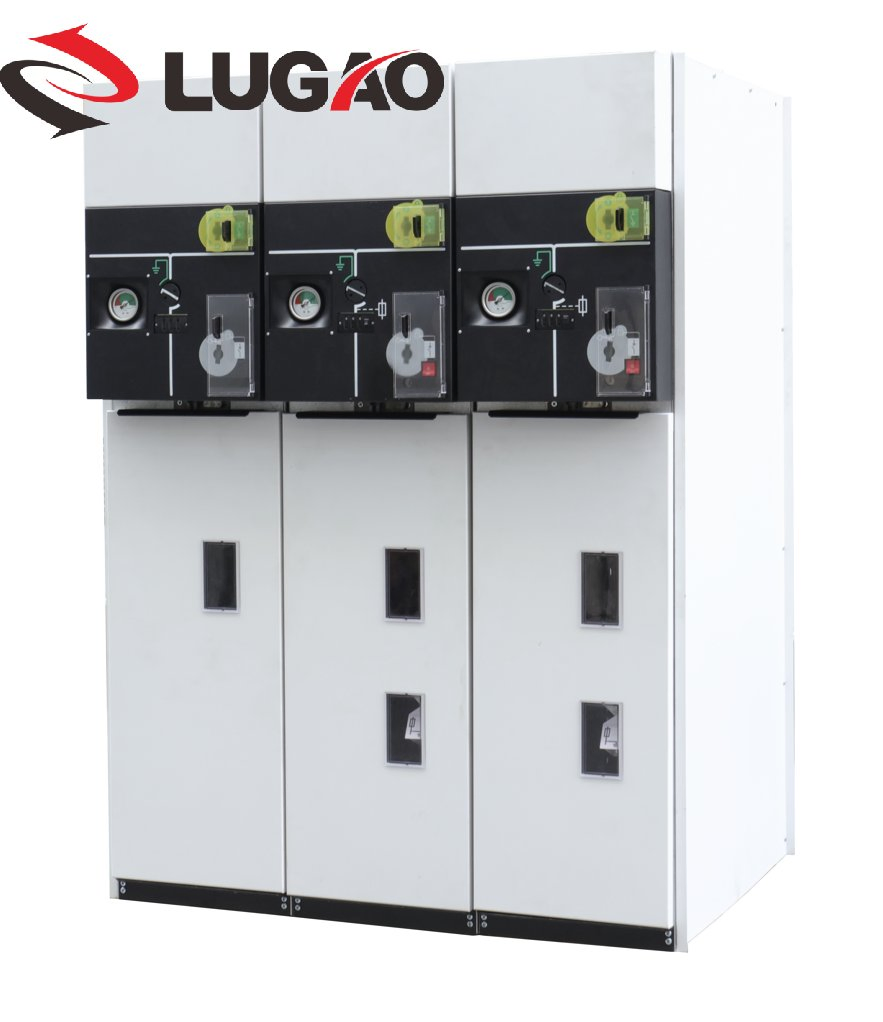

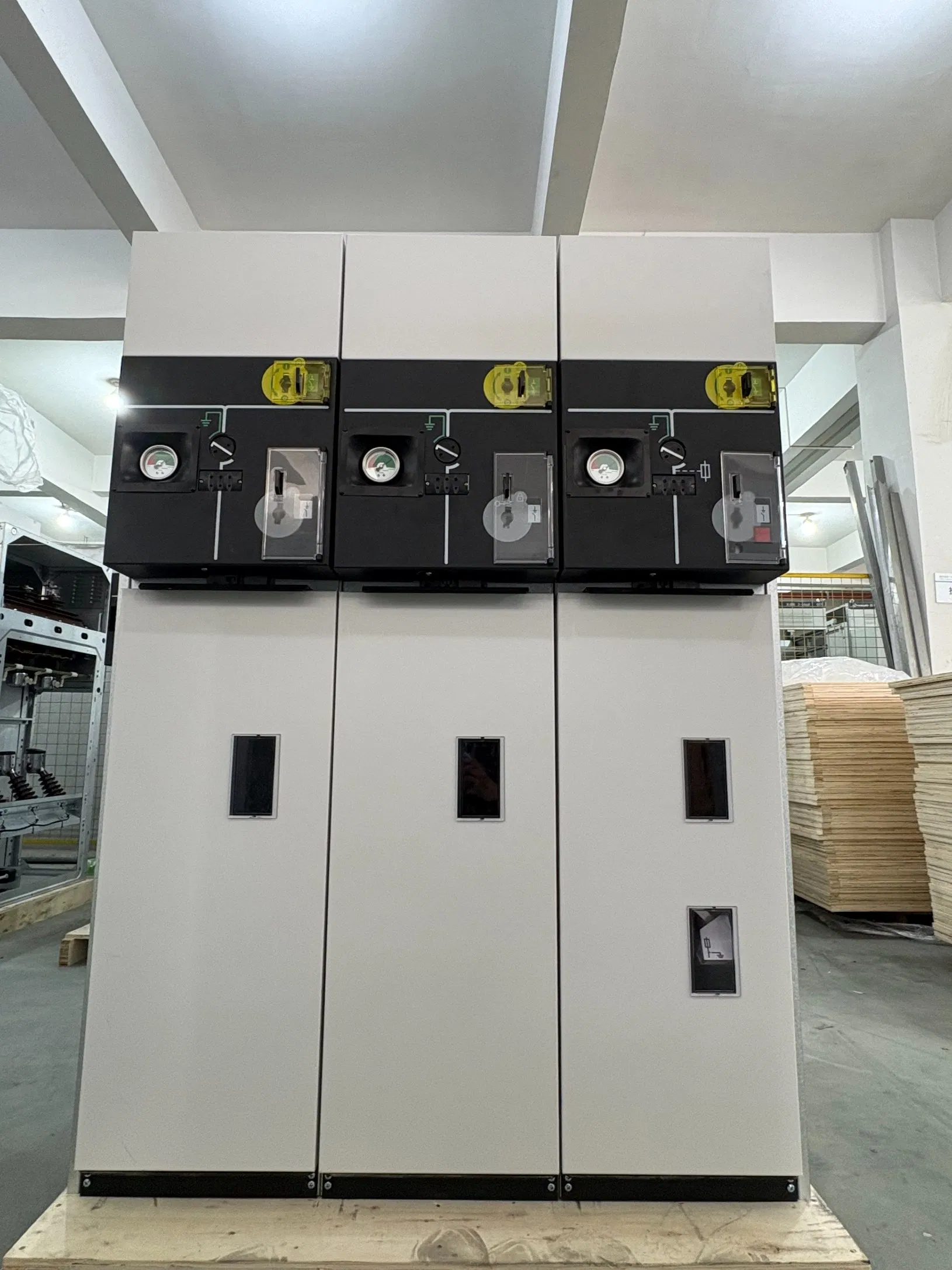

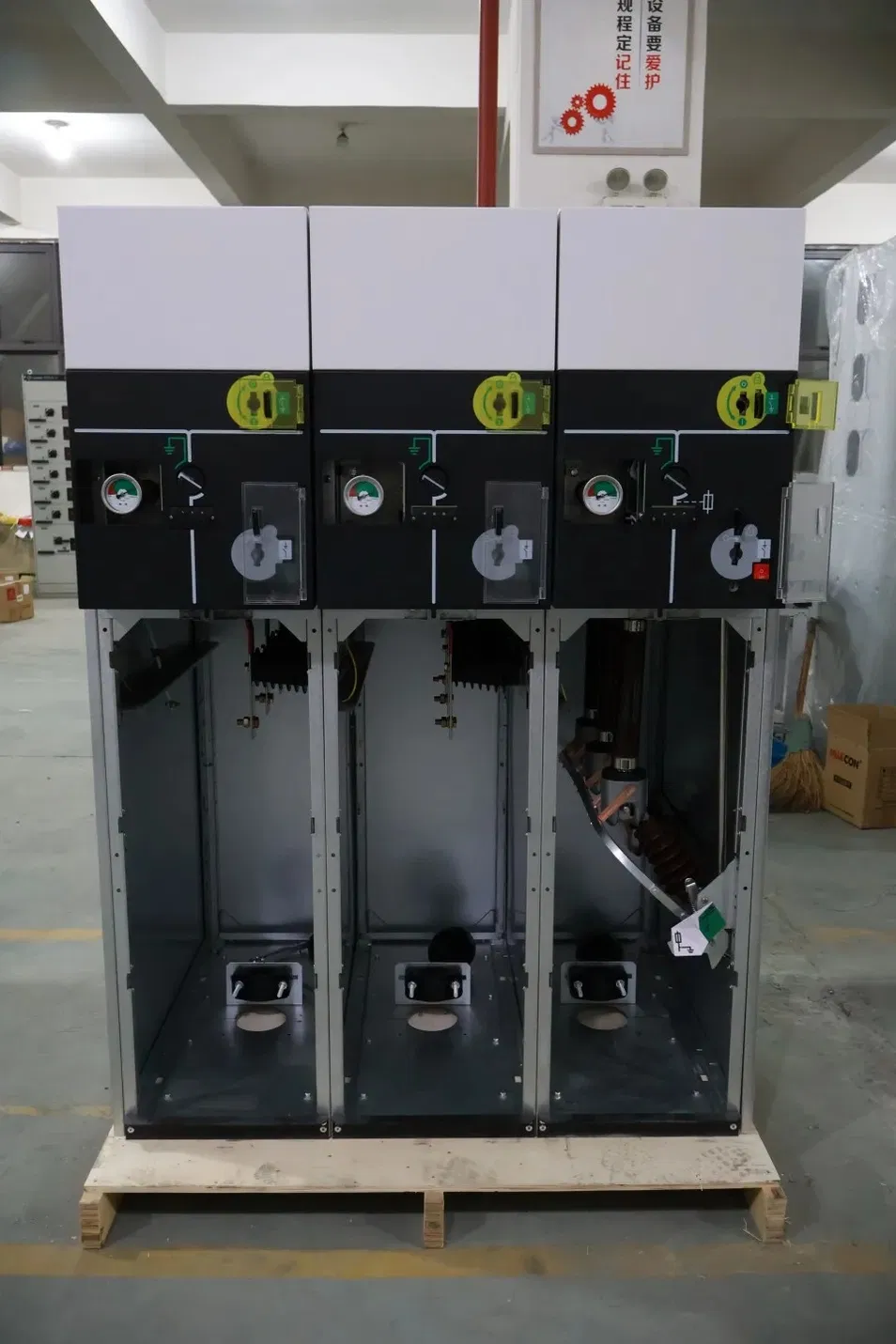

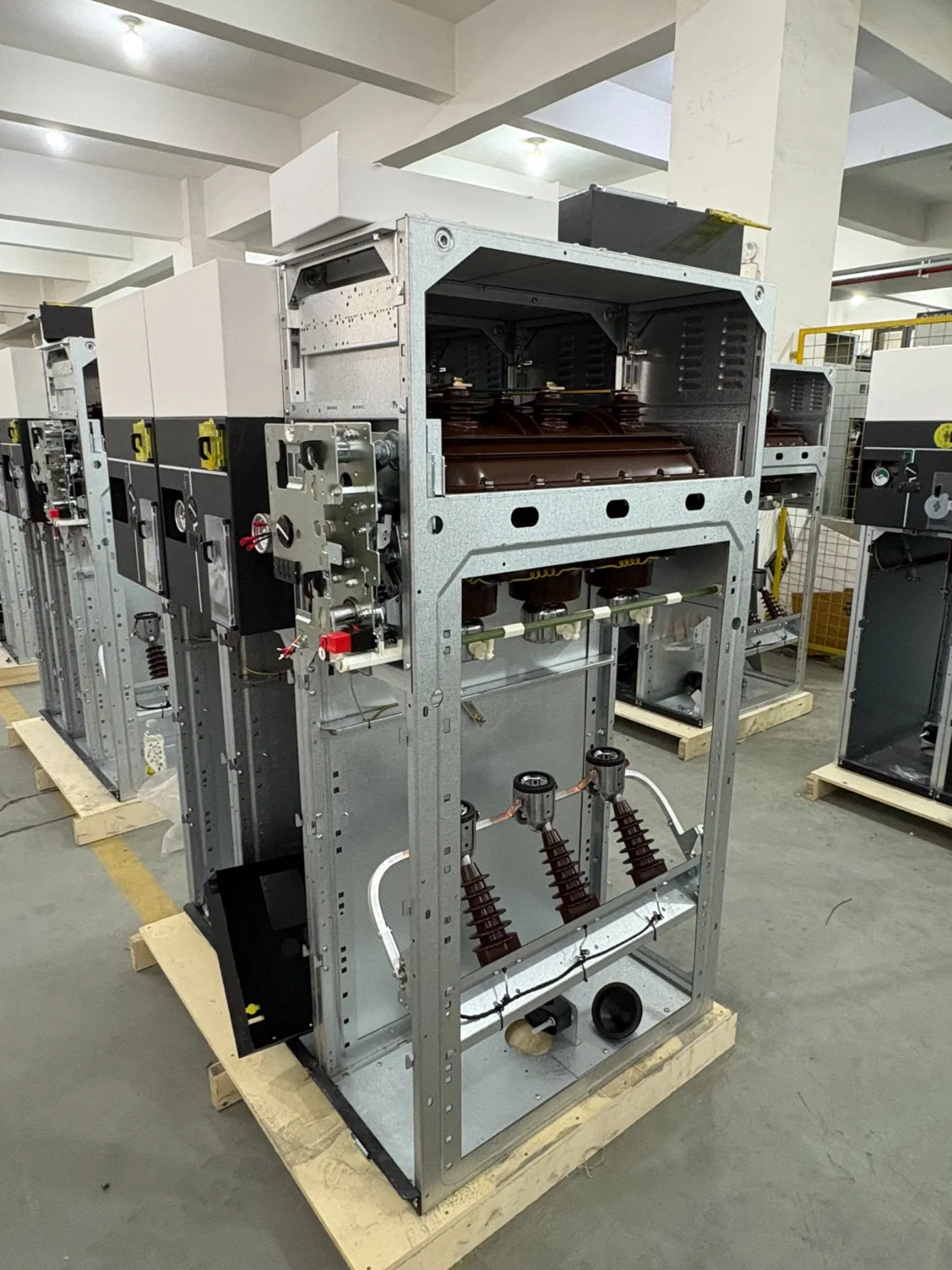

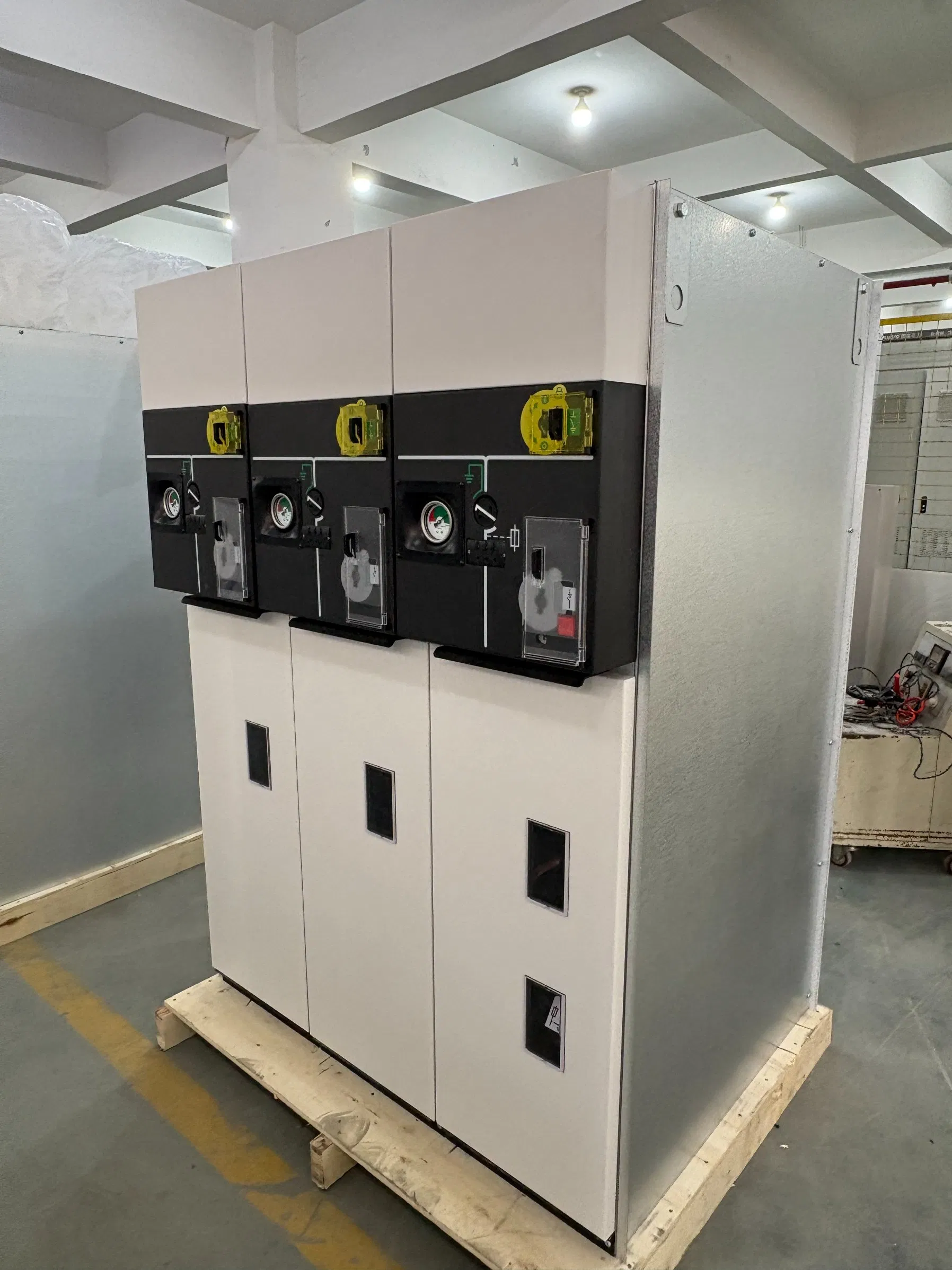

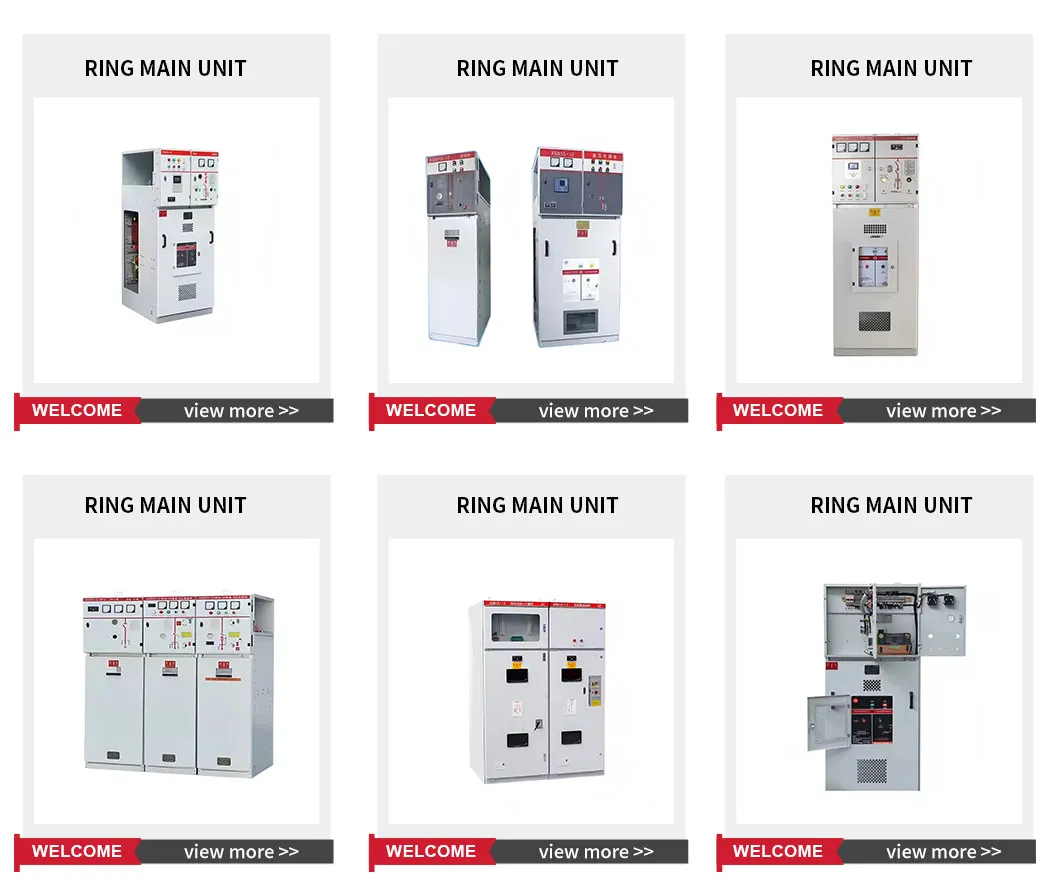

Visualização do Equipamento
Introdução ao Produto
A Unidade Principal de Anel (RMU) é um painel de distribuição compacto, fechado e duradouro, amplamente utilizado em redes de distribuição urbana. A unidade principal do anel contém um ou mais interruptores de carga (LBS) e interruptores de ligação à terra para linhas de entrada e saída, bem como disjuntores de vácuo, estando equipada com conectores de terra correspondentes para alimentadores de carga.
As RMUs estão disponíveis com tensões nominais diferentes, dependendo dos requisitos do sistema, sendo perfeitamente adequadas para instalações interiores e exteriores.
- Isolamento de gás SF6 de alta confiabilidade.
- Estrutura modular e extremamente compacta.
- Sistema de proteção integrado avançado.
- Projeto totalmente dimensionável e de livre manutenção.
Parâmetros Técnicos
| Nº | Item | Unidade | Parâmetros | |||
|---|---|---|---|---|---|---|
| 1 | Tensão máxima do sistema | KV | 12 | 15 | 24 | 40.5 |
| 2 | Tensão nominal | KV | 7.2 / 11 | 13.8 / 15 | 17.5 / 20 / 22 | 30 / 33 / 36 |
| 3 | Corrente nominal | A | 630 / 1250 | |||
| 4 | Frequência nominal | Hz | 50 / 60 | |||
| 5 | Frequência de potência suportável (1 min) - Fase-Fase / Terra | KV | 42 | 48 | 55 | 85 |
| 6 | Frequência de potência suportável (1 min) - Fratura | KV | 48 | 55 | 65 | 95 |
| 7 | Impulso atmosférico suportável - Fase-Fase / Terra | KV | 75 | 90 | 125 / 150 | 170 |
| 8 | Impulso atmosférico suportável - Fratura | KV | 85 | 105 | 150 / 160 | 185 |
| 9 | Corrente de curto circuito de curta duração - Principal | KA | 25 / 2s | |||
| 10 | Corrente de curto circuito de curta duração - Terra | KA | 25 / 2s | |||
| 11 | Corrente de pico admissível | KA | 63 | 50 | ||
| 12 | Corrente de transferência nominal | A | 1300 - 1700 | |||
| 13 | Corrente de estabelecimento em curto-circuito | A | 630 | |||
| 14 | Corrente de interrupção de carga capacitiva cabo/linha | A | Out-50 | |||
| 15 | Corrente de interrupção de transformador sem carga | A | 20 | |||
| 16 | Corrente de interrupção de carga em falta à terra do cabo | A | 100 | 80 | ||
| 17 | Corrente nominal de interrupção de curto-circuito | KA | 20 | |||
| 18 | Corrente de fecho em curto-circuito nominal | KA | 63 | 50 | ||
| 19 | Nível de proteção geral | - | IP4X | |||

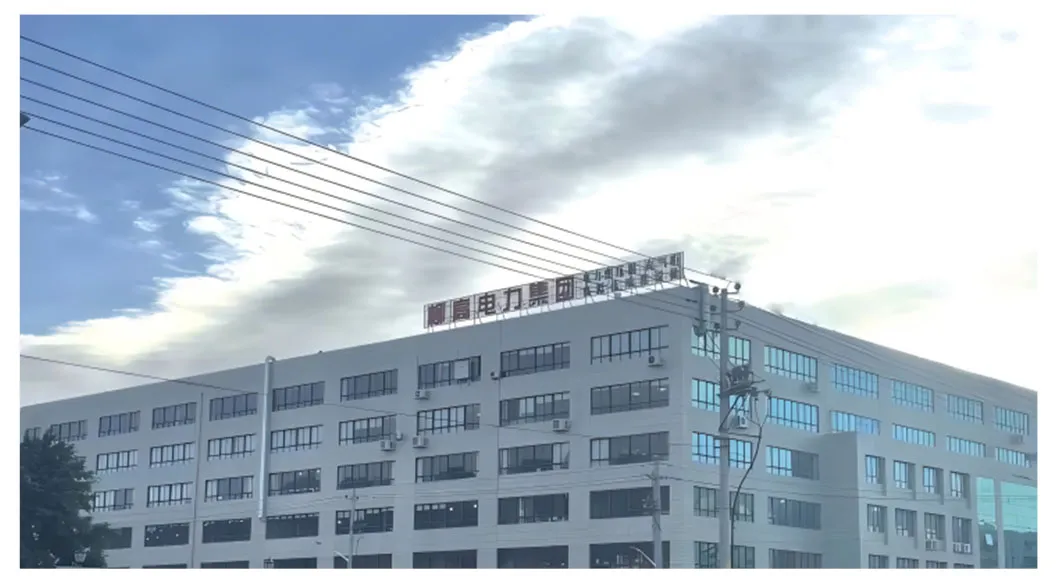

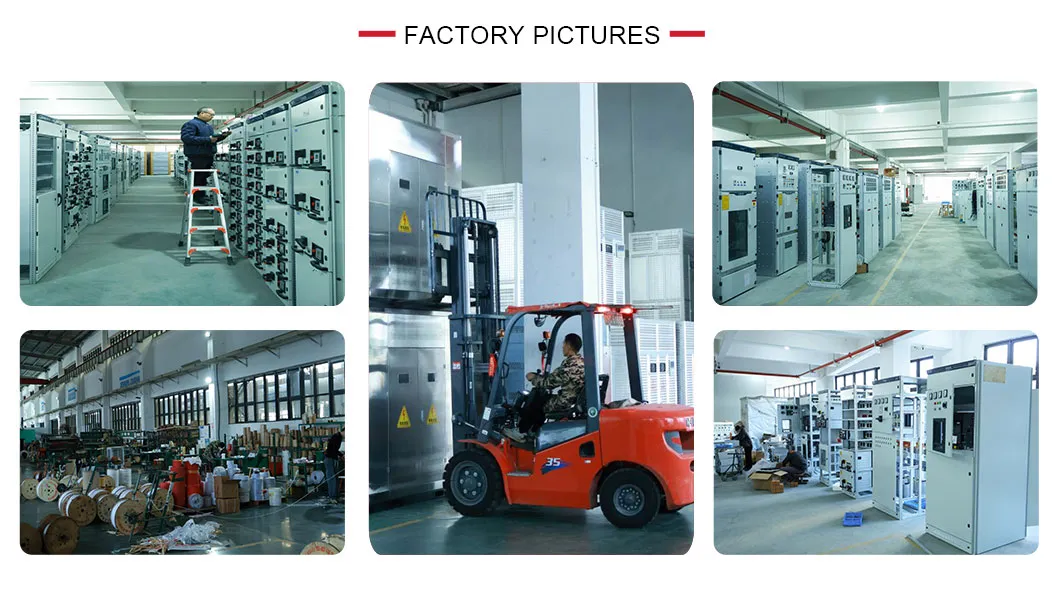

Perfil da Empresa
Fundada em 2009, somos uma empresa internacional de alta tecnologia especializada em Pesquisa e Desenvolvimento (I&D), produção e venda de equipamentos de transmissão e distribuição de alta, média e baixa tensão. Oferecemos soluções integradas e completas para projetos de infraestrutura de energia global. Com décadas de inovação pioneira, aprimoramos continuamente nossa capacidade produtiva por meio da integração de tecnologias de ponta, suportadas por rigorosos sistemas de controle de qualidade.
Certificações de Qualidade
Perguntas Frequentes (FAQ)
1
A empresa atua como fabricante ou comerciante?
Somos um fabricante líder e profissional com sede na China, especializado no desenvolvimento e fabricação de equipamentos elétricos de alta qualidade para redes de distribuição.
2
Como funciona o serviço de suporte pós-venda?
Oferecemos atendimento técnico online 24 horas por dia para responder rapidamente a dúvidas tecnológicas. Além disso, disponibilizamos de 1 a 3 anos de garantia de qualidade e serviços de assistência local para grandes equipamentos, tais como transformadores e painéis de distribuição.
3
Quais são as condições de pagamento padrão?
Trabalhamos com 30% T/T adiantado como depósito, sendo o valor restante pago antes do envio. Para pedidos acima de 100 mil USD, aceitamos L/C irrevogável à vista. Para aquisição de amostras, aceitamos pagamentos via T/T, Western Union, MoneyGram e PayPal.
4
Quais certificações de qualidade os equipamentos possuem?
Nossos produtos possuem aprovações e certificações internacionais amplamente reconhecidas para a garantia total da qualidade, incluindo CE, RoHS, KEMA, CB e TUV.
5
Quais as principais vantagens da Unidade Principal de Anel (RMU) a gás SF6?
O isolamento a gás SF6, aliado a uma caixa em aço inoxidável selada hermeticamente, garante um equipamento extremamente compacto, robusto, seguro e totalmente isento de manutenção ao longo de sua vida útil.
6
É possível solicitar configurações customizadas de tensões nas RMUs?
Sim, as unidades principais de anel (RMUs) estão disponíveis em uma ampla gama de tensões nominais que variam de 7.2kV até 40.5kV, adaptando-se com flexibilidade aos requisitos técnicos de cada projeto.
