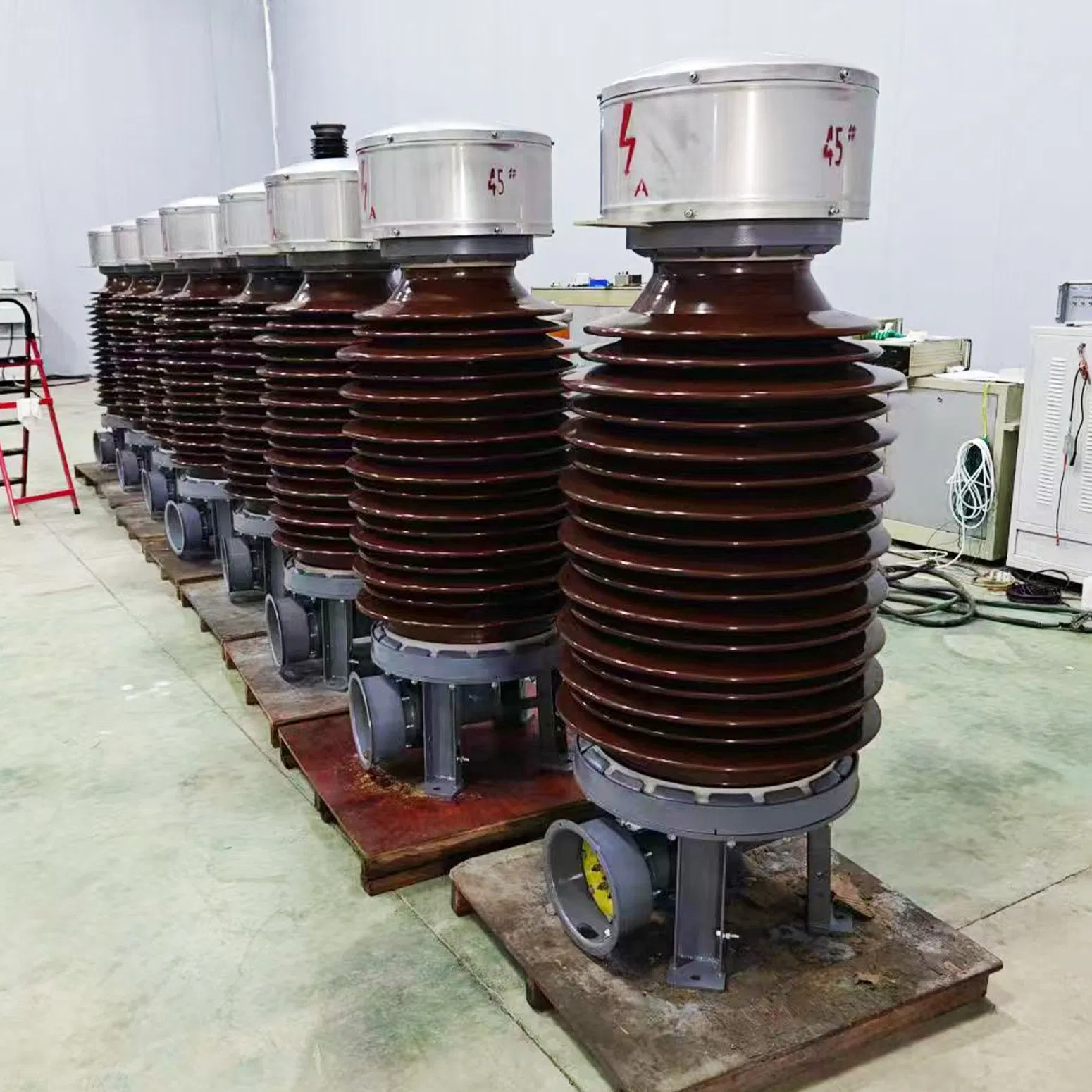

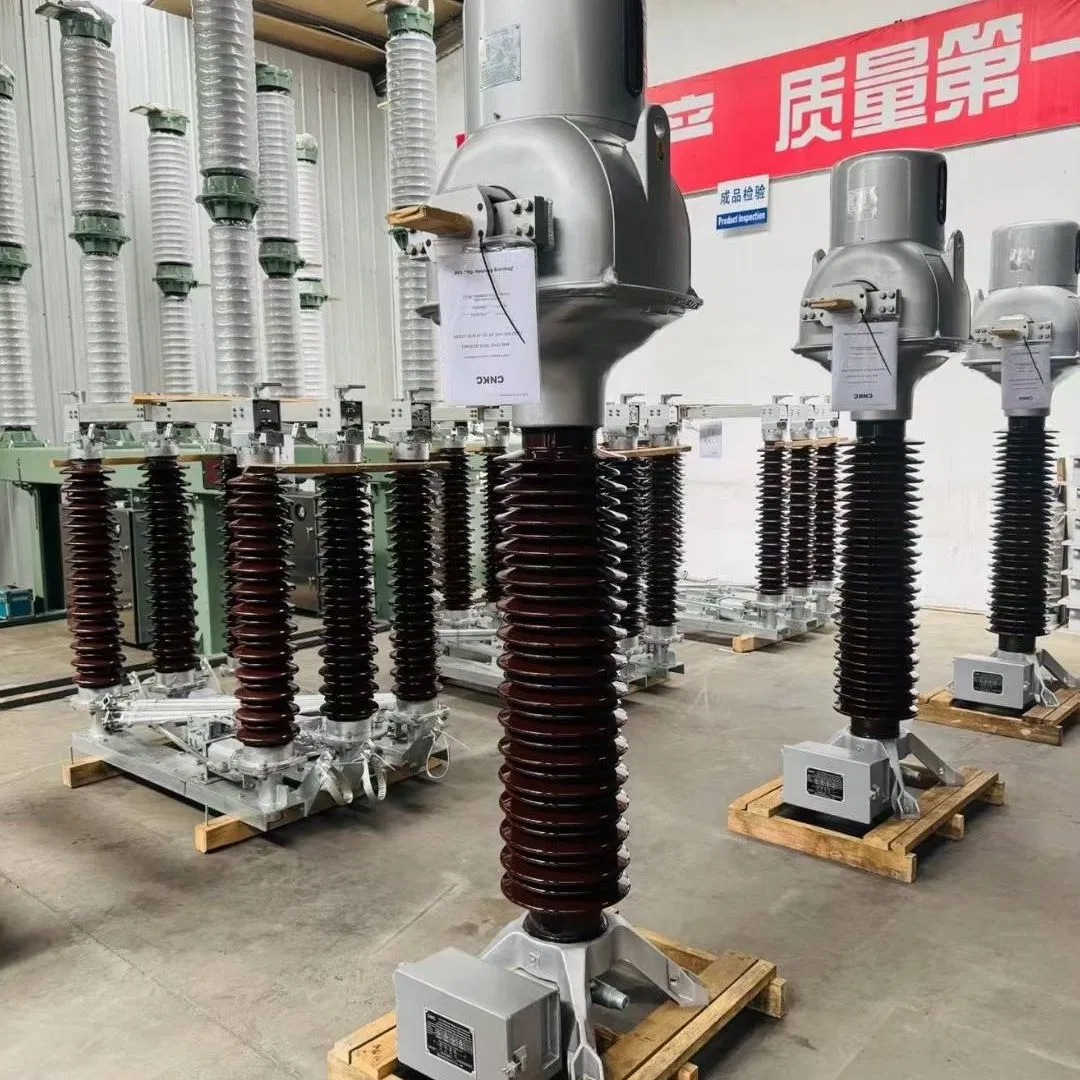

110kv Transformador de Corrente de Alta Tensão do Sistema Elétrico Expandido
Descrição do produto
60~145kv Isolados Oi Erguido o Transformador de Corrente

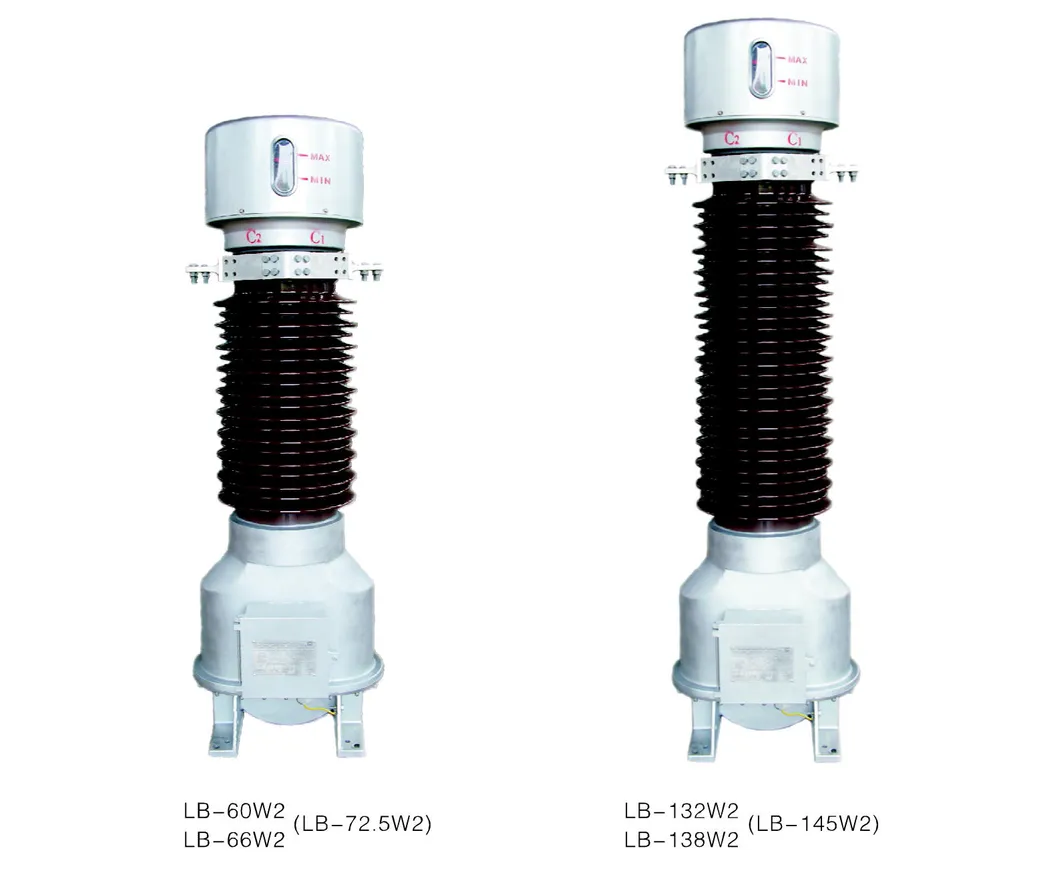

Esta série de transformadores de corrente inclui os modelos LB-60W2, LB-66W2(LB-72.5W2), LB9-110W2(LB9-126W2), LB9-120W2(LB9-123W2), LB-132W2, e LB-138W2(LB-145W2). O produto é amplamente utilizado para sistemas de medição de energia e proteção de relé em redes elétricas de 60-145KV, com frequência de 50-60Hz. Atende rigorosamente aos requisitos das normas GB 1208 e IEC60044-1. Esta série está disponível em modelo convencional e modelo com tanque de alumínio fundido, adaptando-se às necessidades específicas de cada projeto.
Características do Produto
-
✔
Equipado com juntas de limite embutidas que não ficam expostas ao ar, proporcionando um desempenho de vedação superior e maior vida útil.
-
✔
Estrutura de produto avançada e certificada com patente nacional número ZL201020162754.4.
-
✔
Tanque de combustível fabricado em liga de alumínio resistente à corrosão, evitando o aquecimento local por correntes parasitas e oxidação.
-
✔
Luva protetora de porcelana de alta resistência mecânica acoplada de forma compacta ao tanque de combustível, oferecendo excelente visual e robustez.
-
✔
Estrutura avançada de isolamento principal, proporcionando maior confiabilidade operacional.
-
✔
Válvula de descarga de óleo projetada para uso com seringa para amostras, garantindo exatidão na análise de óleo.
-
✔
Processo de secagem a vácuo com tecnologia de alta temperatura média e imitação de condutividade térmica, resultando em perda dielétrica extremamente baixa (< 0.3% em 10kV).
-
✔
Processo de injeção sob tecnologia de vácuo de névoa de óleo aquecida, assegurando uma baixa taxa de liberação de gases.
Parâmetros Técnicos do Produto
| Modelo / Tipo | LB-60W2 / LB-66W2 (LB-72.5W2) | LB9-110W2 (LB9-126W2) / LB9-120W2 (LB9-123W2) | LB-132W2 / LB-138W2 (LB-145W2) |
|---|---|---|---|
| Tensão Nominal (kv) | 60 / 66 | 110 / 120 | 132 / 138 |
| Nível de Isolamento Nominal (Hz) | 50~60 | 50~60 | 50~60 |
| Nível de Isolamento Nominal (kv) | 72.5 / 140 / 325 | 126 / 230 / 550 | 145 / 275 / 650 |
| Distância de Escoamento (mm) | 1820 | 3155 | 3630 |
| Distância de Descarga (mm) | 800 | 1150 | 1400 |
| Corrente Térmica Curto-Tempo (kA/3s) | 5.3~45 | 5.3~45 | 5.3~45 |
| Corrente Dinâmica Nominal (kA) | 13~115 | 13~115 | 13~115 |
| Corrente Primária Nominal (A) | 50~3200 | 50~3200 | 50~3200 |
| Corrente Secundária Nominal (A) | 1 ou 5 | 1 ou 5 | 1 ou 5 |
| Classe de Precisão | 0.2 / 0.2S / 0.5 / 0.5S / 5P / 10P (Opções combináveis) | ||
| Potência de Saída Nominal (VA) | 15~60 | 15~60 | 15~60 |
| Fator de Segurança do Instrumento (FS) | 5 ou 10 | 5 ou 10 | 5 ou 10 |
| Fator Limite de Precisão | 10 / 15 / 20 / 30 | 10 / 15 / 20 / 30 | 10 / 15 / 20 / 30 |
| Dimensão do Furo de Montagem (mm) | 4×Φ18 | 4×Φ18 | 4×Φ18 |
| Dimensão de Montagem (mm) | 475 x 475 | 475 x 475 | 475 x 475 |
| Peso do Óleo / Peso Total (kg) | 110 / 430 | 120 / 450 | 130 / 760 |
| Dimensões Finais (mm) | 790x570x2105 | 790x570x2315 | 790x570x2550 |

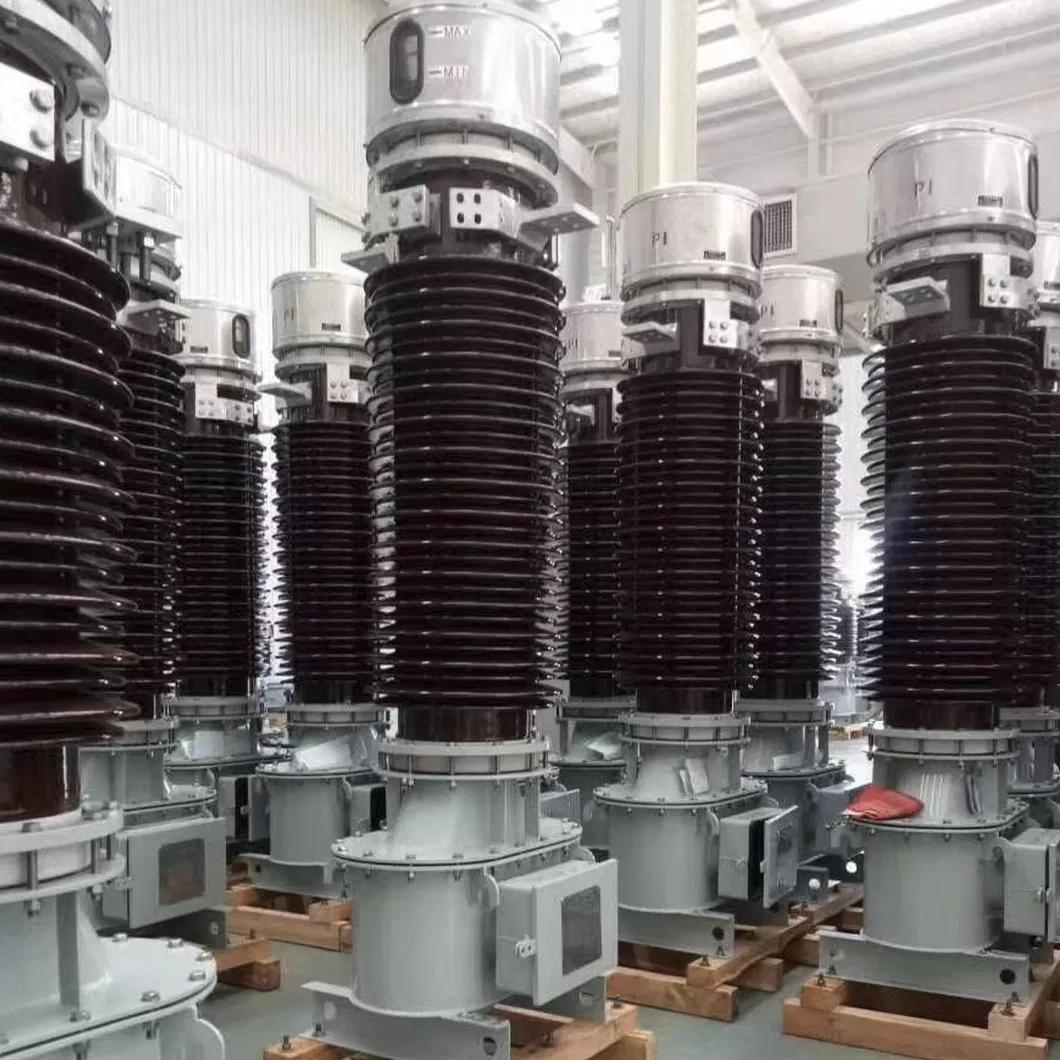

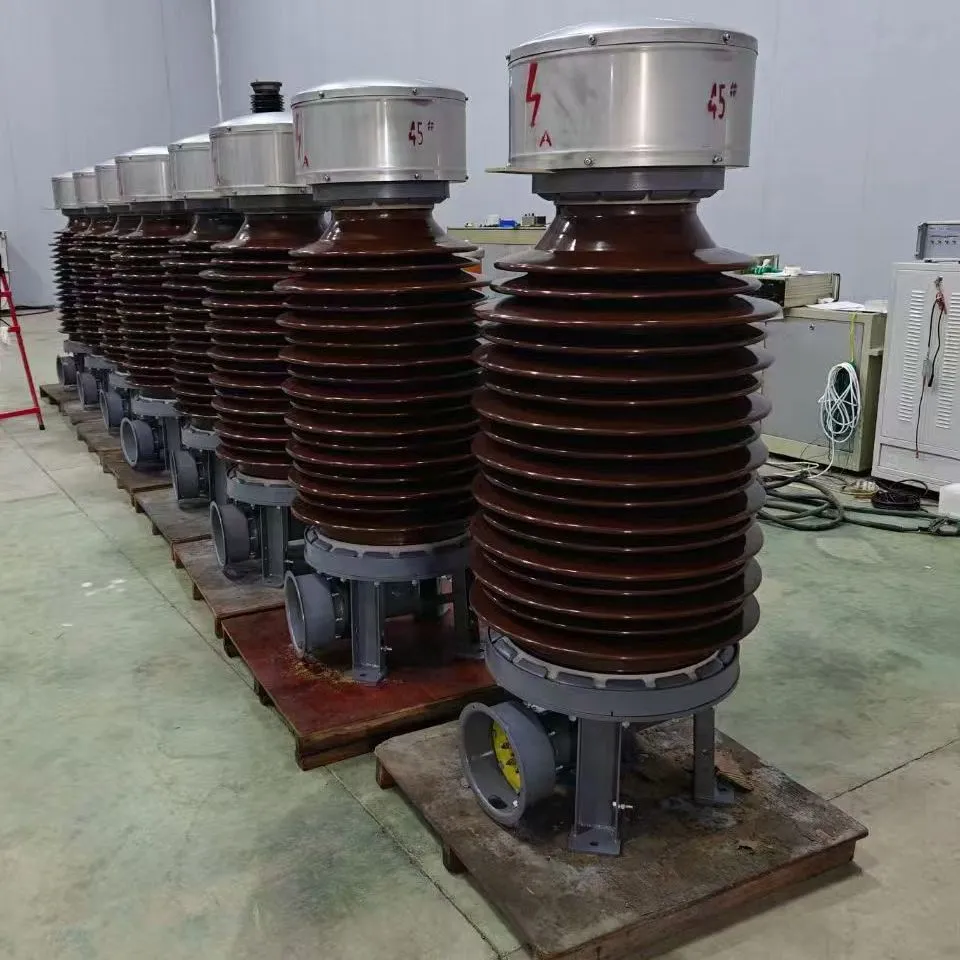

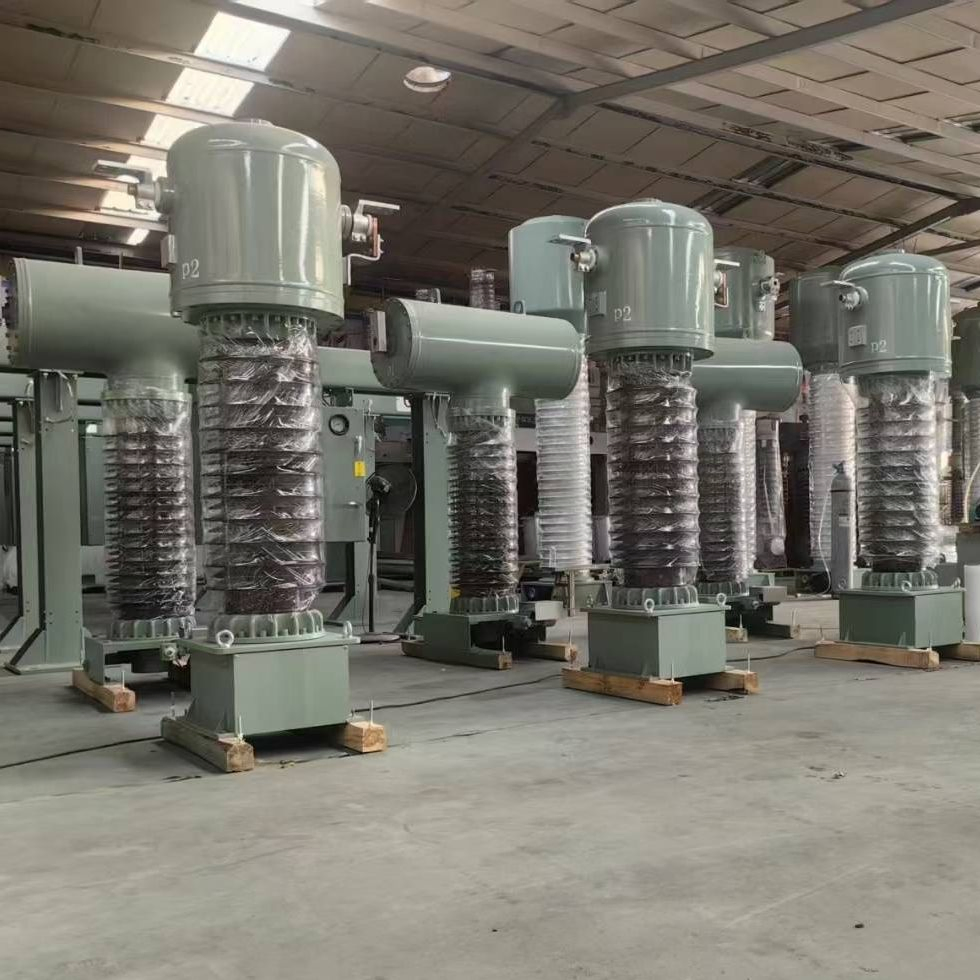

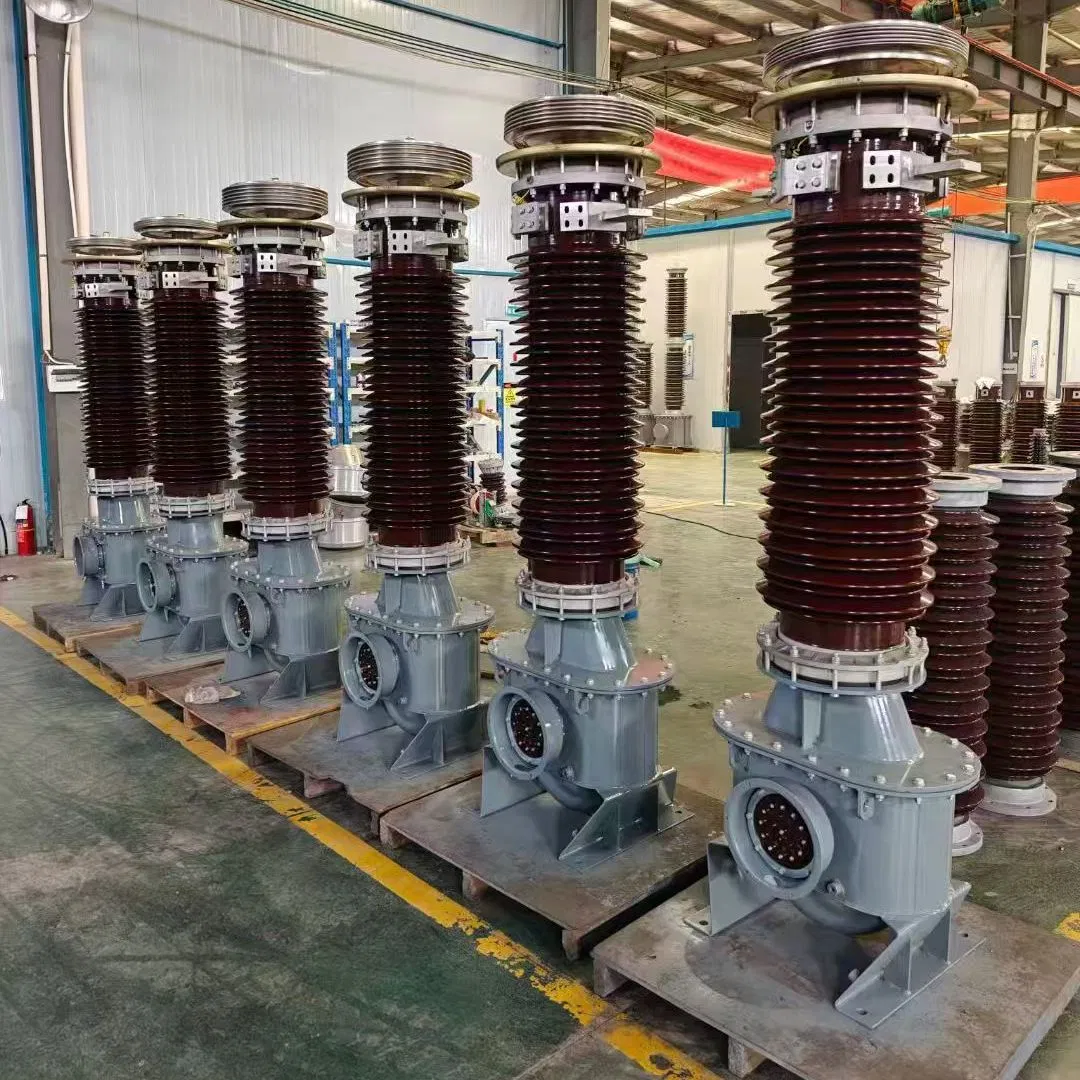

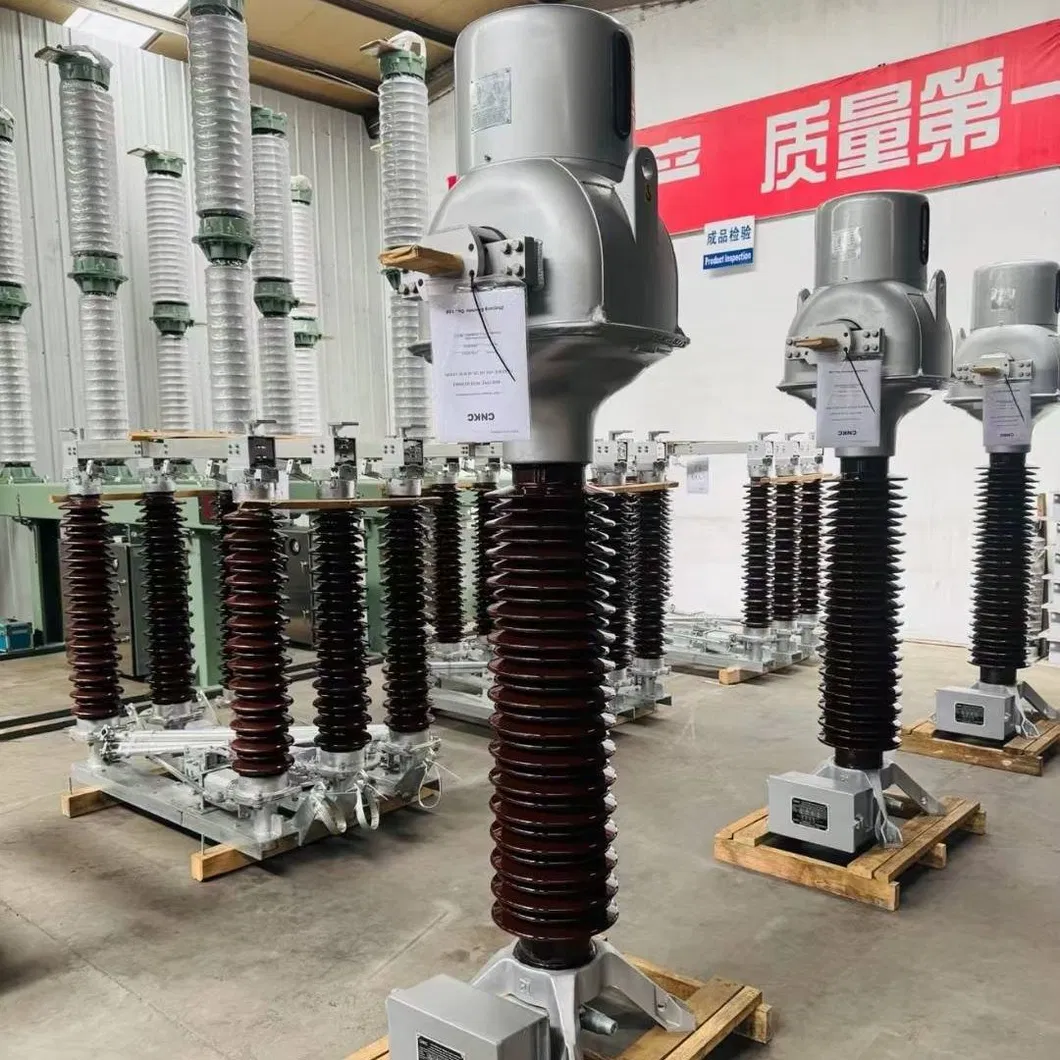

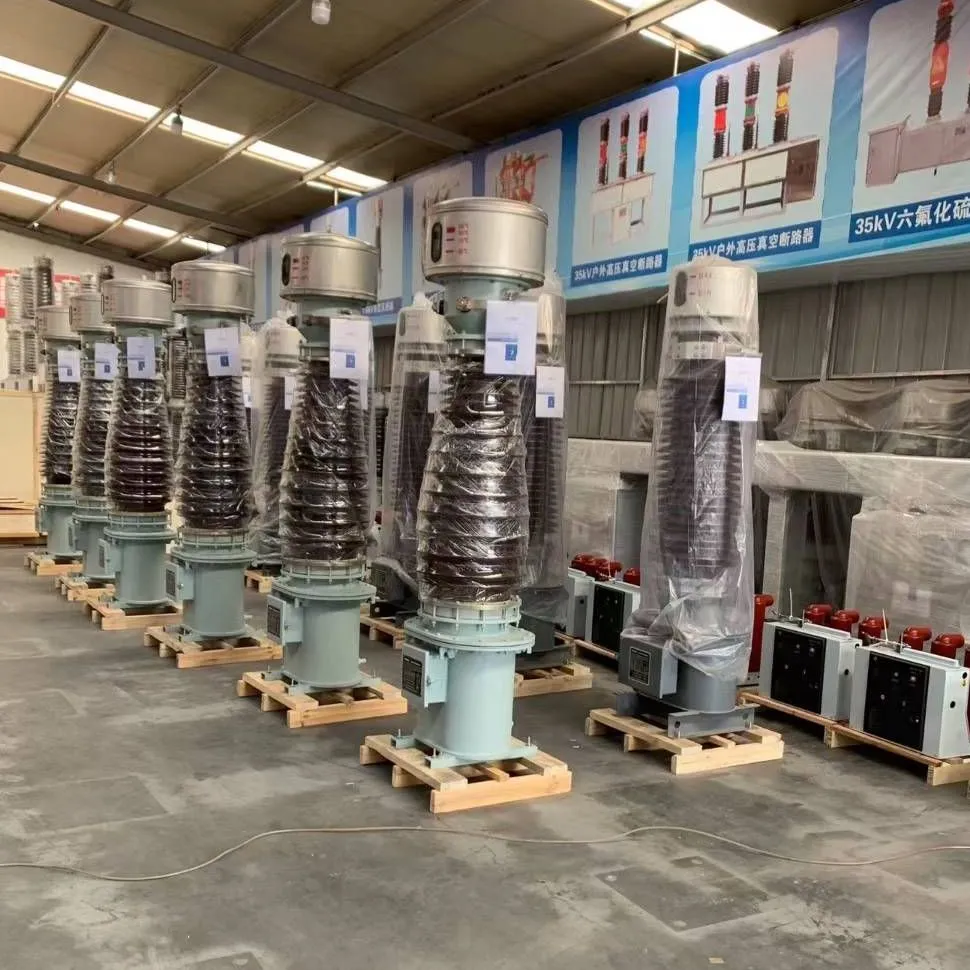

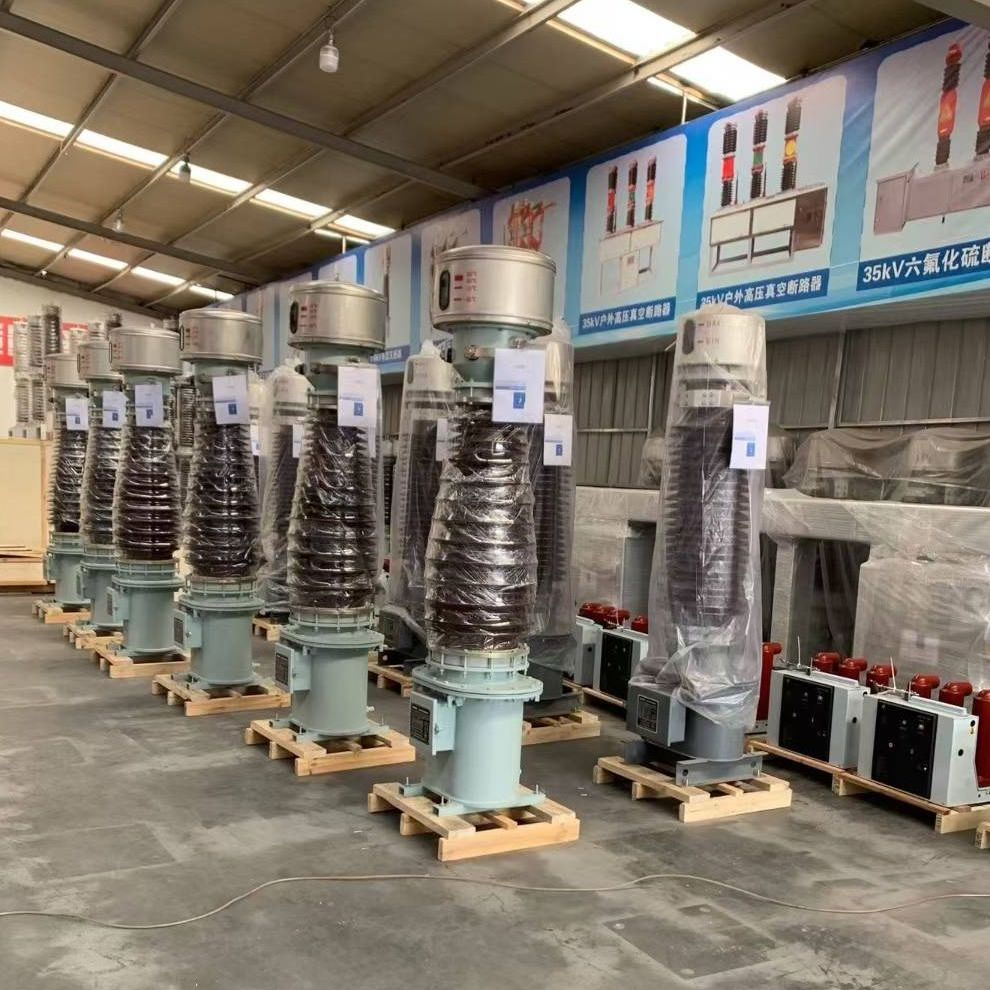

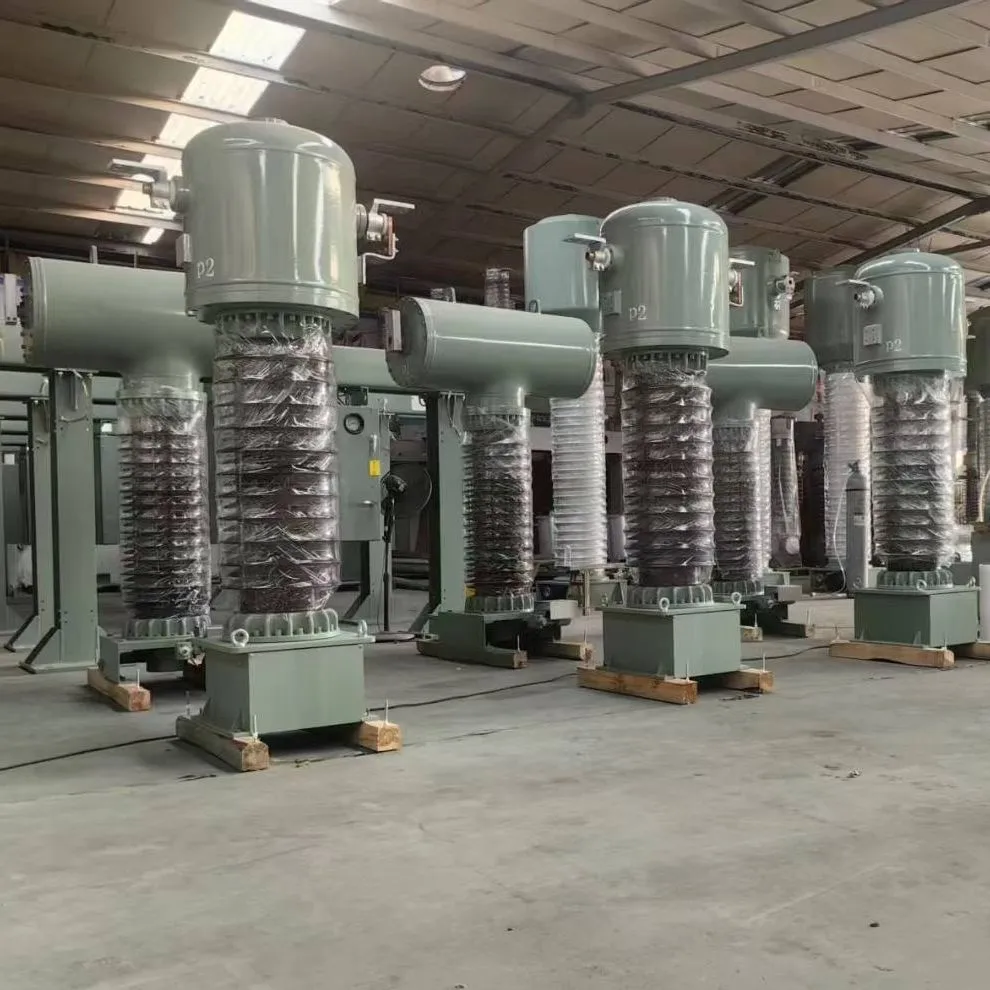

Fotografias Detalhadas

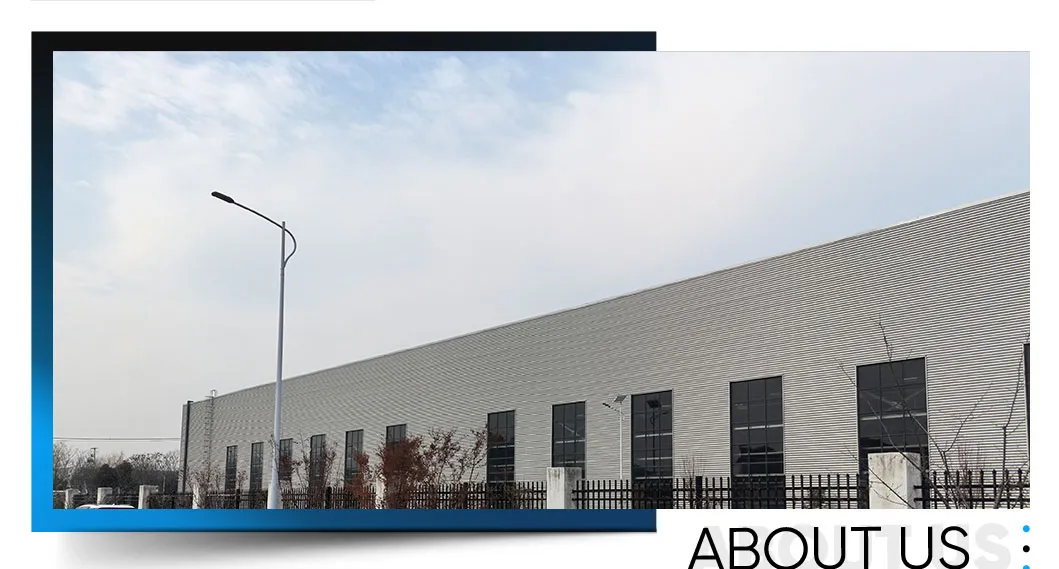

Perfil do Fabricante
Como fornecedor de ponta de soluções de transmissão e distribuição de energia, acumulamos anos de experiência focada no desenvolvimento, fabricação e venda de transformadores (sejam imersos em óleo ou do tipo seco), subestações elétricas completas, transformadores de corrente/tensão/capacitor, disjuntores e compartimentos modulares para armazenamento de energia.
Nossos equipamentos integram as tecnologias mais avançadas com padrões regulatórios globais (como IEC, IEEE e ANSI), assegurando produtos altamente eficientes, seguros e adaptáveis a condições climáticas extremas. Atendemos com sucesso a projetos industriais em toda a Ásia, África, Oriente Médio, Sudeste Asiático e América do Sul. Garantimos a excelência com certificações ISO9001 de qualidade, ISO14001 de gestão ambiental e marcação CE.
Nossos produtos atendem integralmente aos requisitos de certificações internacionais ISO9001, 14001, GOTS-R e CE.
Embalagem e Envio
Oferecemos um planejamento logístico completo e personalizado para o seu projeto, garantindo entregas seguras e eficientes tanto no mercado interno quanto internacionalmente.
Perguntas Frequentes (FAQ)
Vocês são fabricantes ou empresa comercial?
Somos uma fábrica profissional com 10 anos de experiência especializada na produção de transformadores, subestações, disjuntores a vácuo, indutores mútuos e caixas de junção de cabos.
Qual é a quantidade mínima de pedido (MOQ)?
A nossa quantidade mínima para início de produção é de apenas 1 unidade.
Quais são as vossas condições de pagamento?
Trabalhamos com o pagamento de 40% de depósito e os 60% restantes antes do envio das mercadorias, ou mediante carta de crédito.
Qual é o ciclo médio de entrega das encomendas?
Para os modelos de linha padrão, a entrega é efetuada em 15 a 30 dias. Para grandes lotes ou pedidos volumosos, o prazo médio é de 30 a 45 dias.
Oferecem serviço e suporte pós-venda?
Sim, disponibilizamos uma garantia contratual de dois anos, além de fornecermos completo suporte de orientação para a instalação online e offline.
É possível solicitar a fabricação de produtos personalizados?
Certamente. Possuímos equipe técnica e infraestrutura dedicada para projetar e customizar os equipamentos conforme as especificações e parâmetros informados pelos clientes.
