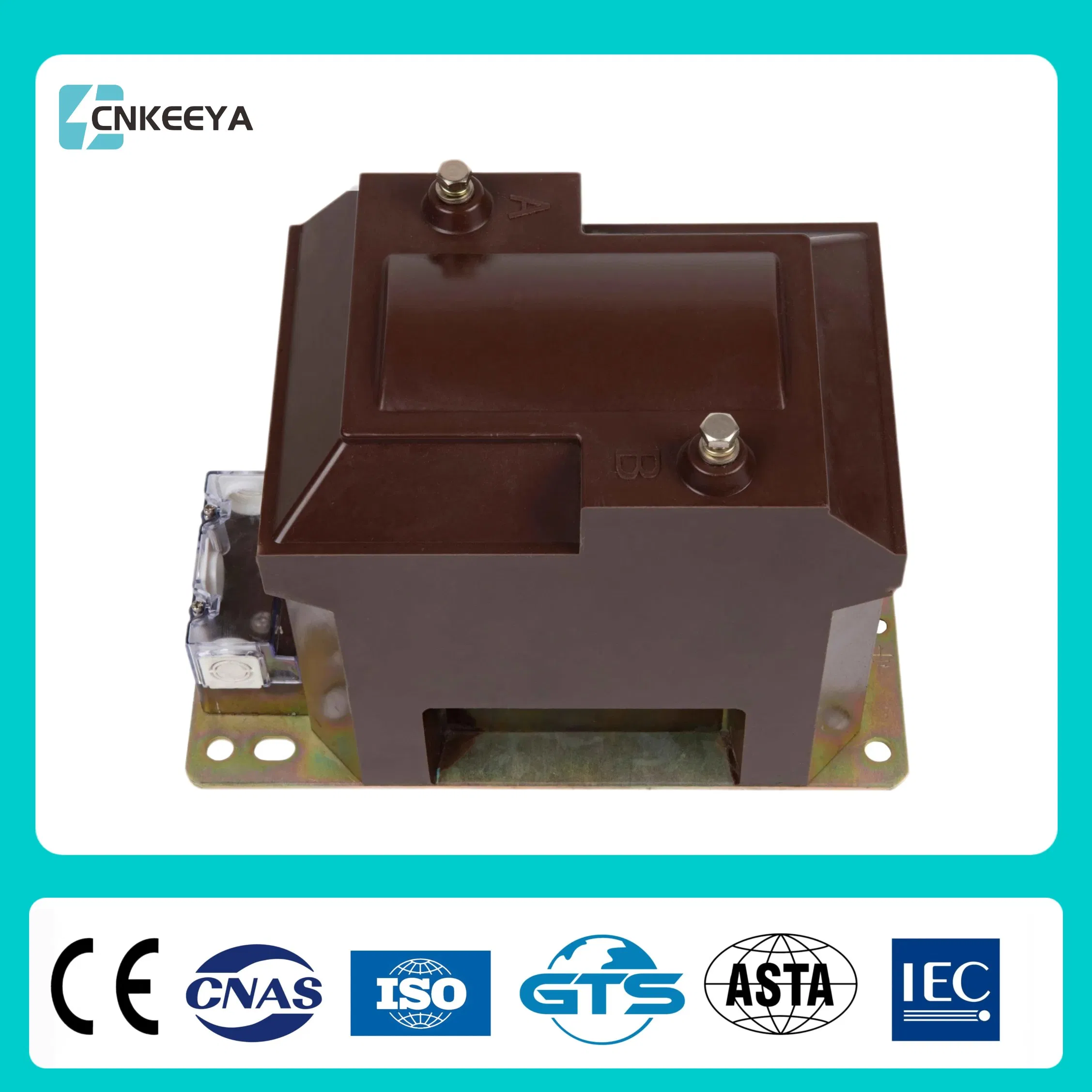

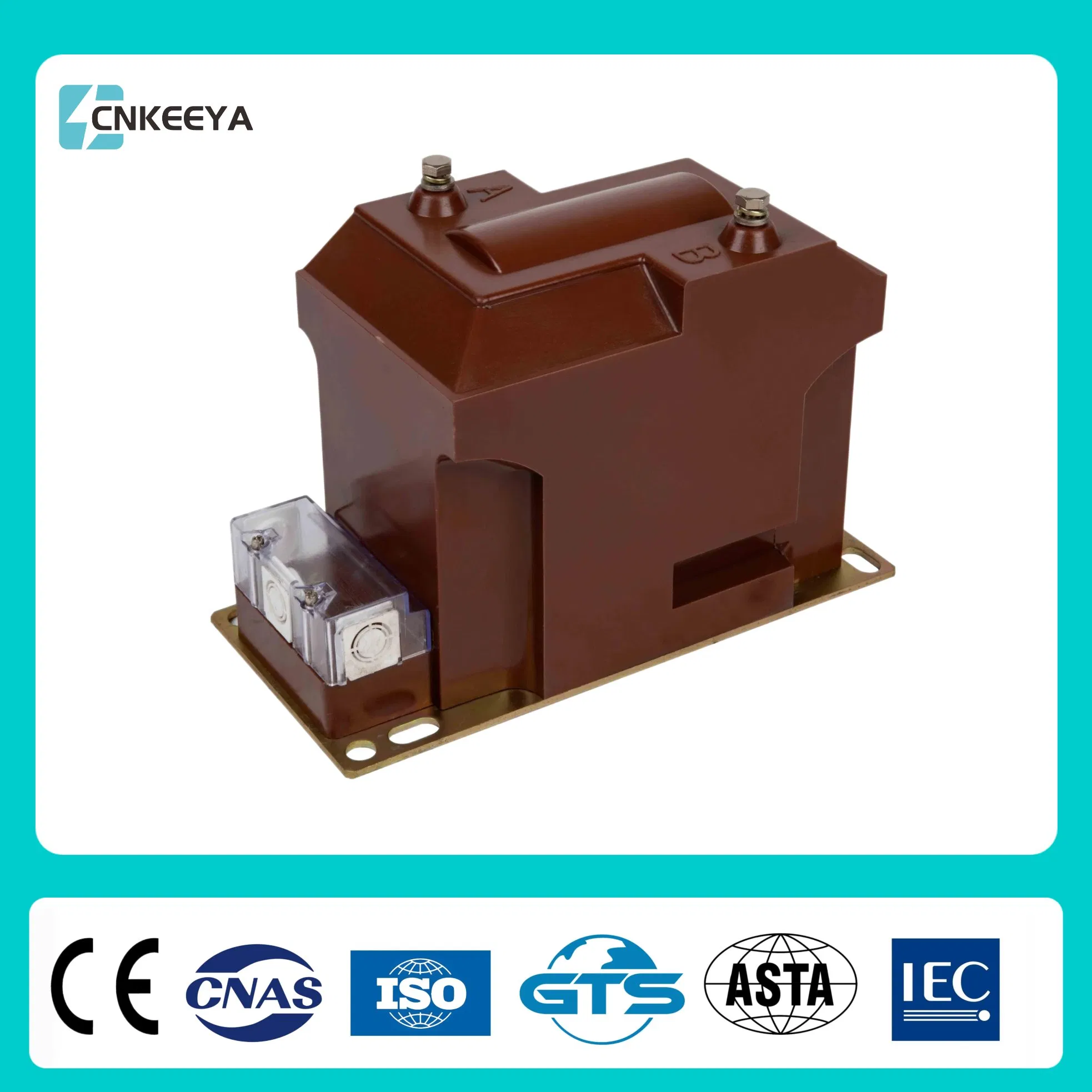

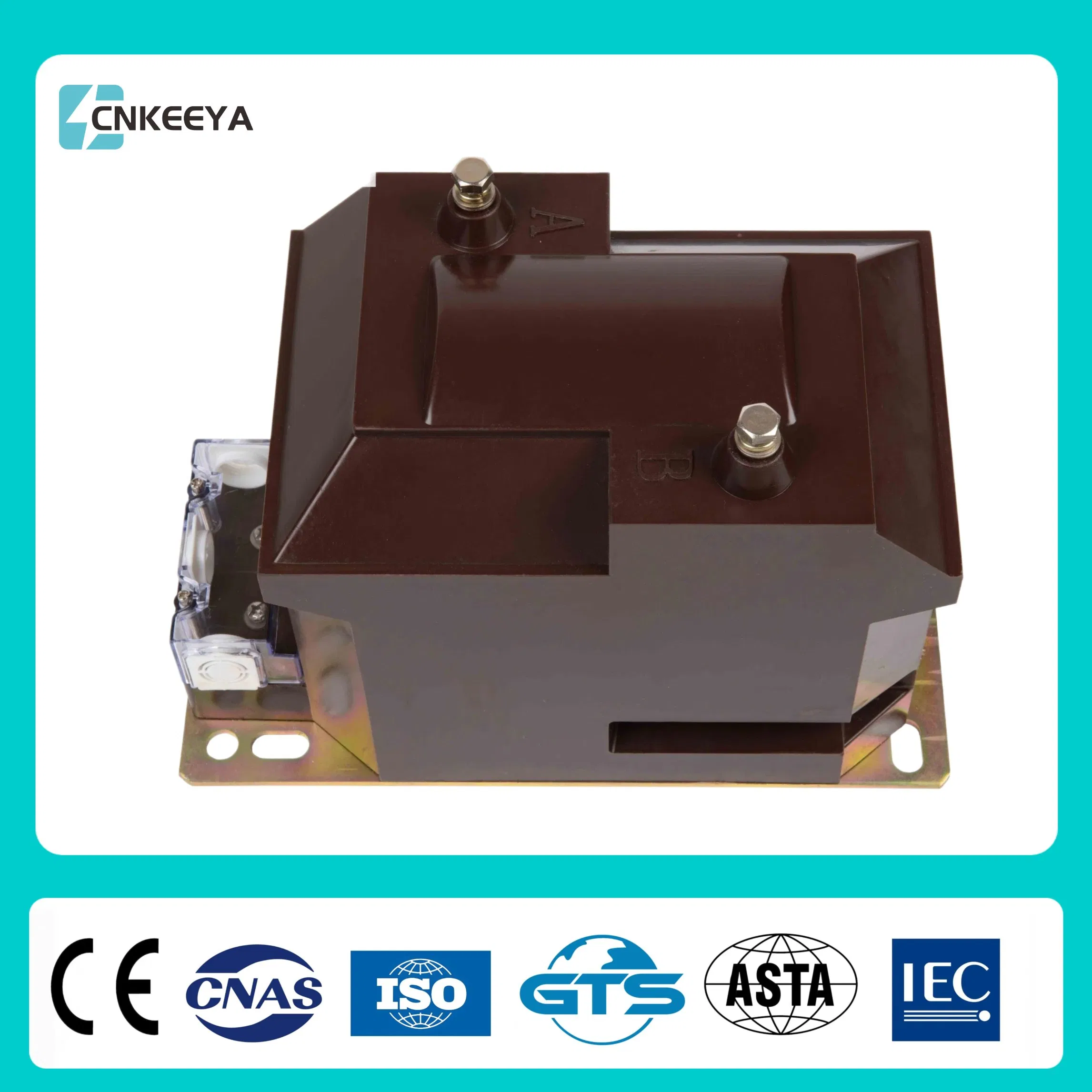

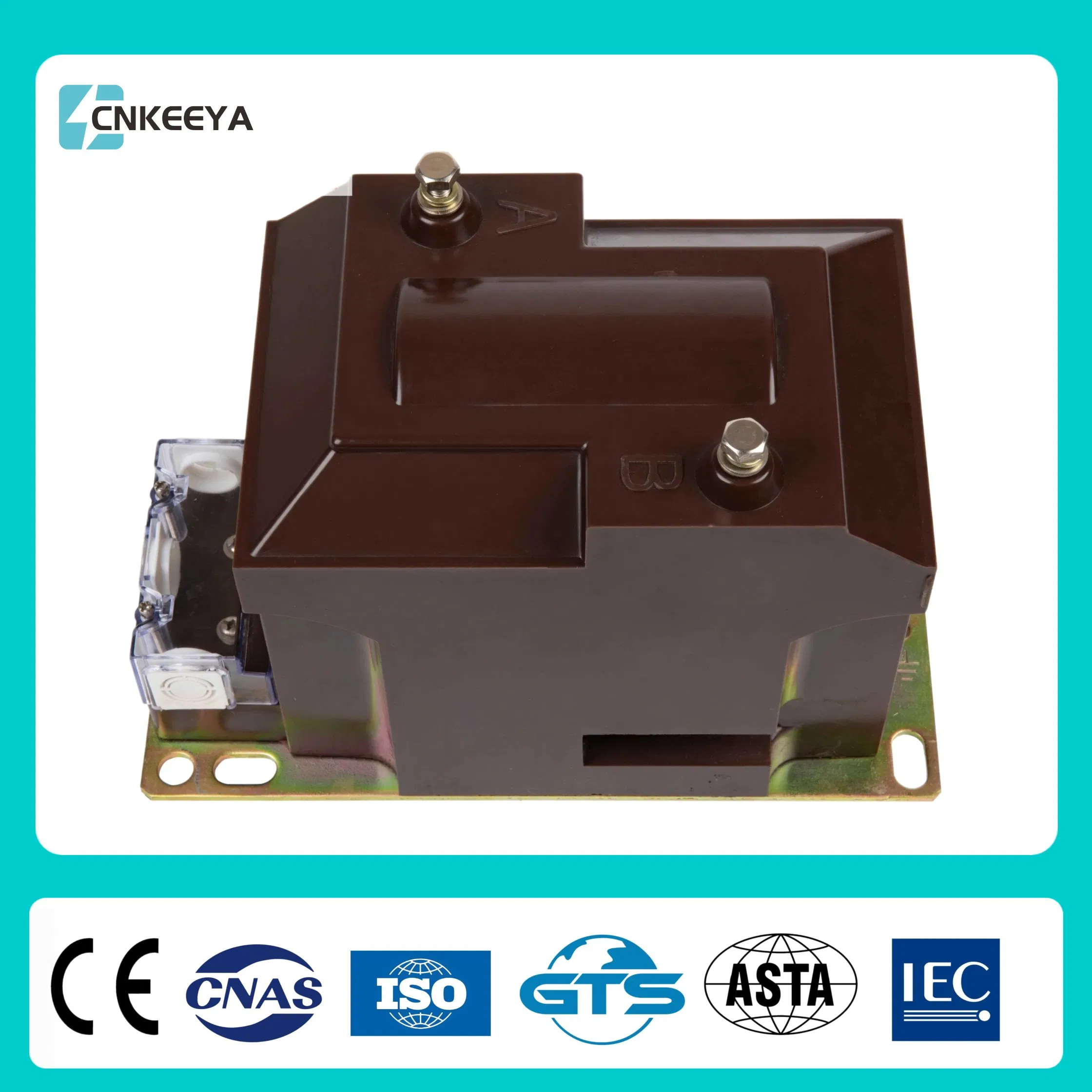

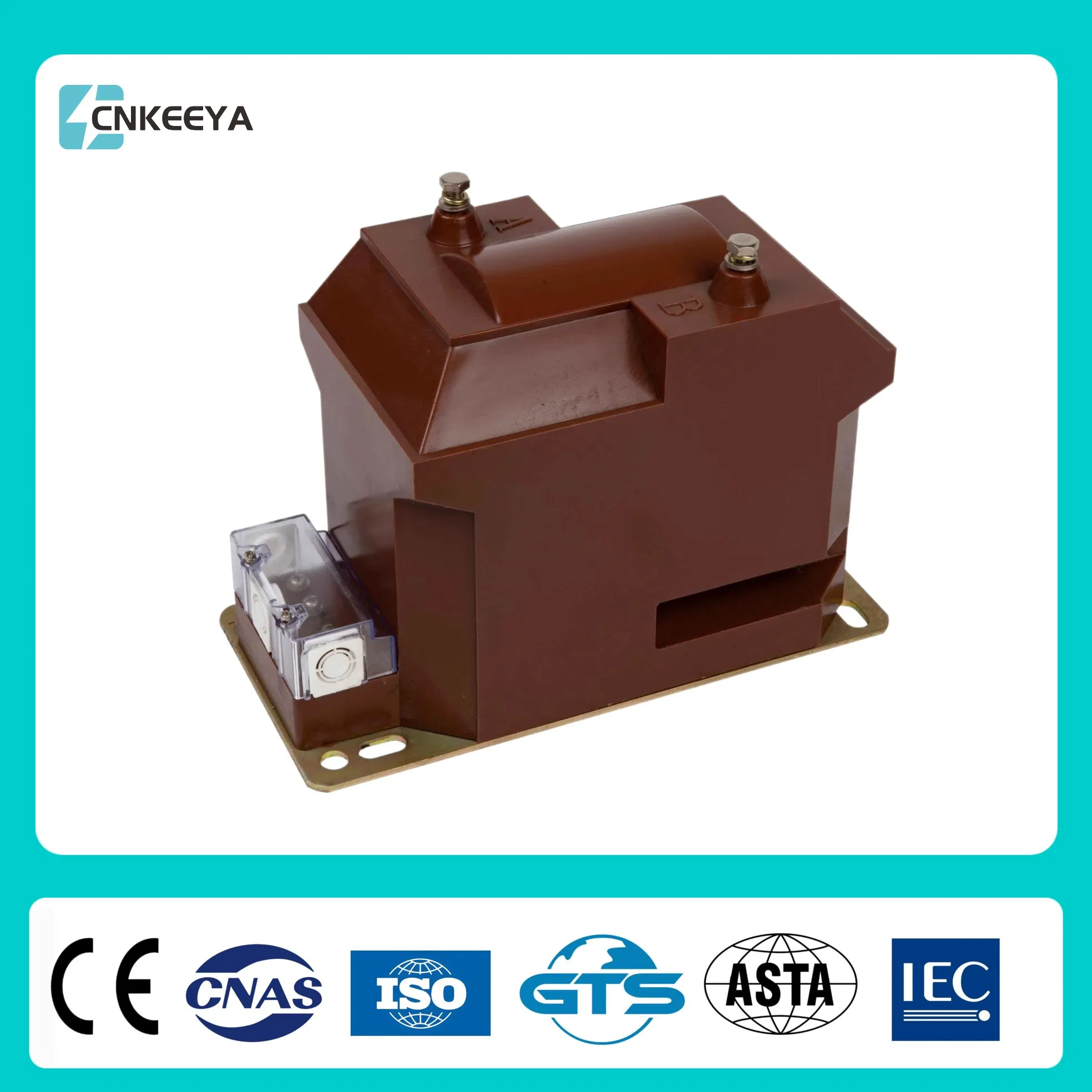

Cnkeeya Jdzx10-10 Transformador de Tensão Interno 10kv PT 10√ 3/0.1√ 3/0.1/3, Transformador de Potencial OEM Disponível
Descrição do produto
Informação Básica
Fase
Único
Operação Condição
Interno
Uso
Proteção
Sinuosa Forma
Camada Única & Tipo enrolada
Isolamento Médio
Resina Epóxi
Instalação
Strut Tipo
Estrutura de circuito magnético
Único Tipo de Estágio
Princípio de Transformação tensão
Eletromagnética Tipo
Pacote de Transporte
caixa de madeira
Marca Registrada
técnico
Origem
China
Código HS
8504311000
Descrição do Produto
Aplicação Principal: Os transformadores de tensão JDZ10-10 e JDZX10-10 são adequados para frequências nominais de 50 Hz ou 60 Hz, utilizados para medição de energia, monitorização de tensão e proteção de relés em sistemas de alimentação de 10 kV.
Estrutura Robusta: Modelo tipo pilar fabricado em resina epoxídica totalmente fechada. Altamente resistente à poluição e humidade, sendo ideal para uso inclusive em regiões tropicais.
Facilidade de Manutenção e Instalação: Não requer cuidados especiais além de limpezas superficiais regulares. Apresenta design compacto e leve, permitindo montagem em qualquer posição ou direção com o suporte de 6 orifícios na base.
Segurança: Conta com caixa de terminais de cablagem no terminal de saída secundário para garantir conexões seguras e altamente fiáveis.
Condições de Funcionamento:
- Localização da instalação: Interior
- Temperatura ambiente: Máximo de 40 ºC; mínimo de -5 ºC
- Altitude: Não superior a 1000 m
- Condições atmosféricas: Livre de poluição grave

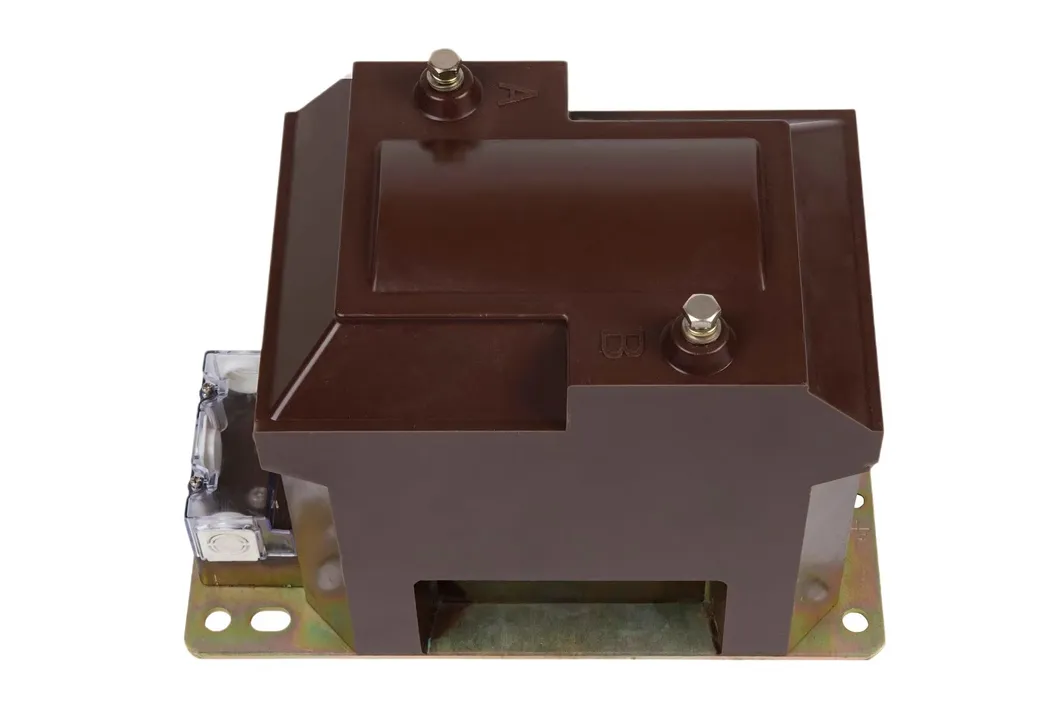

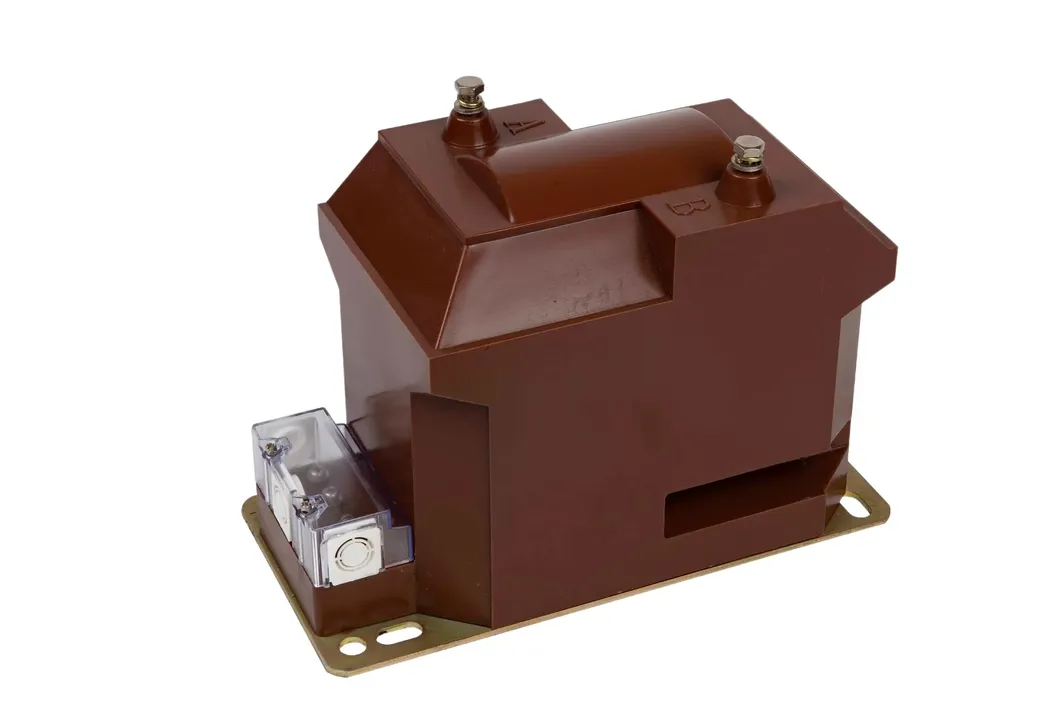

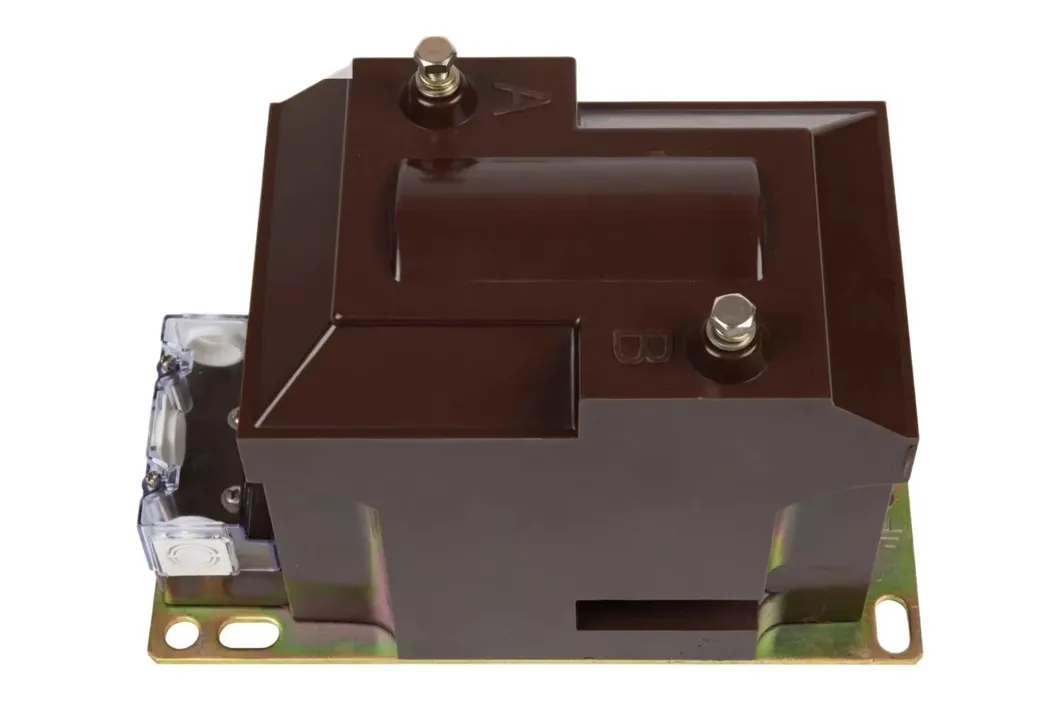

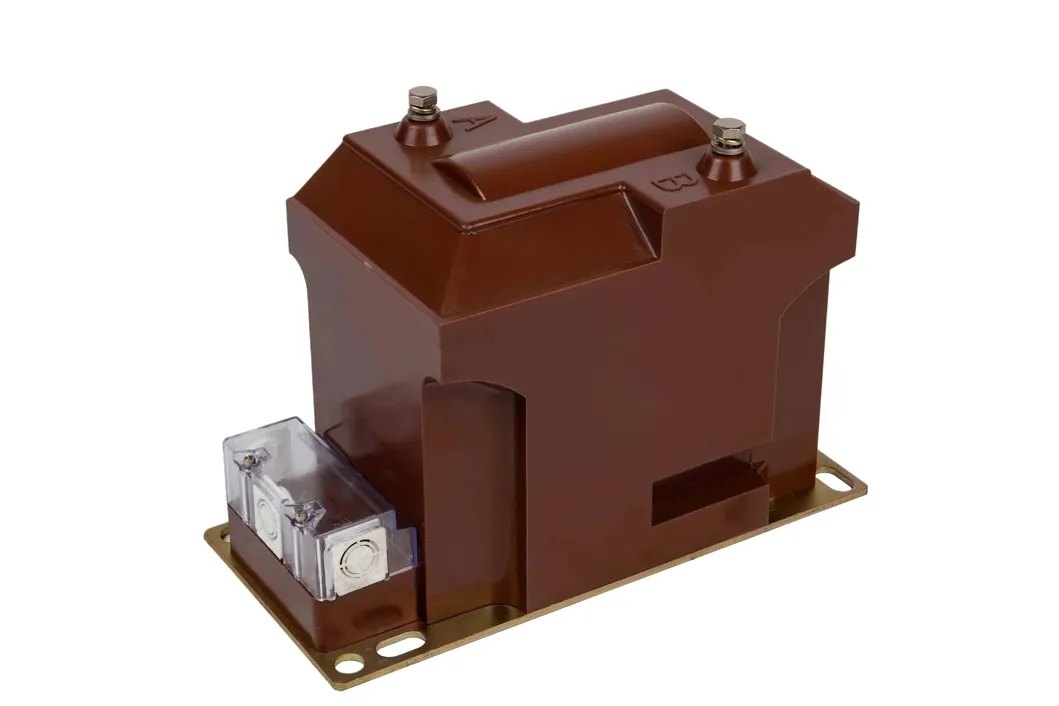

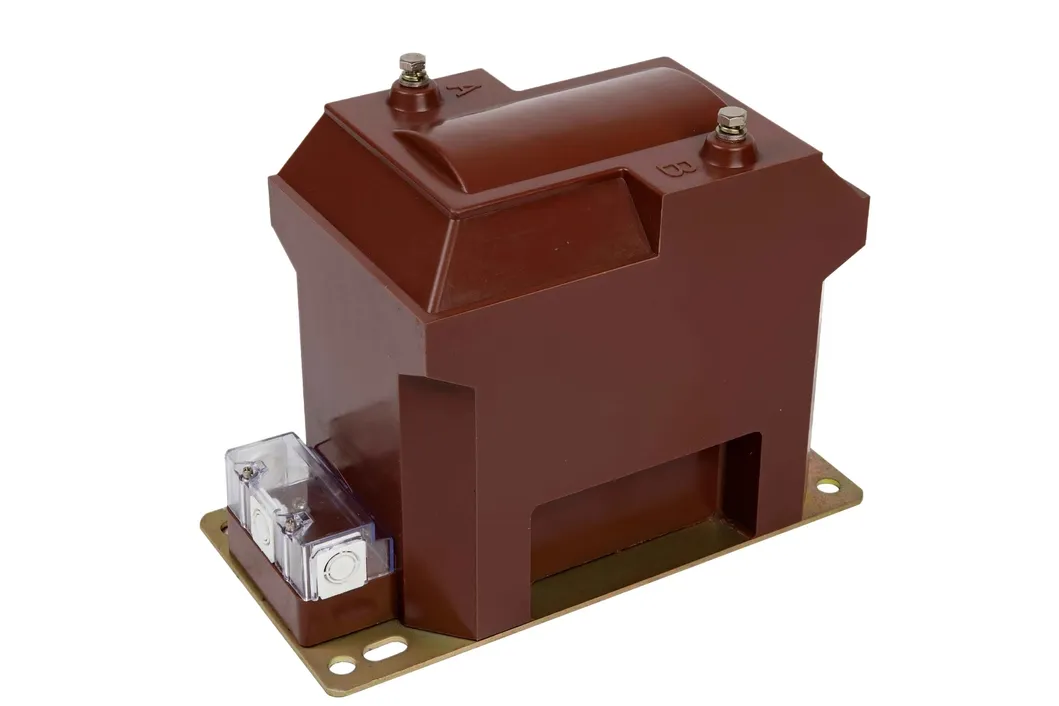

Fotos Detalhadas
Parâmetros do Produto
| Modelo do produto | Tensão primária nominal | Tensão secundária nominal | Potência nominal | Saída máxima | Nível de isolamento nominal | |
|---|---|---|---|---|---|---|
| JDZ10-10 | 10 kV | 100 V | 15VA (classe 0.2) | 30VA (classe 0.5) | 200 VA | 12/42/75kV |
Processo de Produção e Qualidade
Perguntas Frequentes (FAQ)
1. Qual é a aplicação principal dos transformadores JDZ10-10?
Eles são projetados para sistemas de alimentação elétrica de 10 kV com frequência de 50 Hz ou 60 Hz, atuando de maneira eficiente na medição de energia, monitorização de tensão e sistemas de proteção de relés.
2. O equipamento pode ser instalado em áreas externas?
Não, estes transformadores são desenvolvidos especificamente para instalação em ambientes internos (abrigados).
3. Quais são as vantagens do isolamento em resina epóxi?
A resina epóxi totalmente fechada confere excelente resistência contra a humidade e a poluição, diminui o tamanho e o peso total do transformador e permite a instalação segura em qualquer direção e posição.
4. Que tipo de manutenção o transformador JDZ10-10 exige?
Este tipo de transformador não necessita de nenhuma manutenção especial além da limpeza regular de poeira ou contaminantes depositados em sua superfície.
5. Quais as limitações de temperatura e altitude para o funcionamento ideal?
O transformador opera idealmente em altitudes de no máximo 1000 metros e faixa de temperatura ambiente entre o limite mínimo de -5 ºC e máximo de 40 ºC.
6. Qual é o nível de isolamento nominal deste produto?
O modelo possui um nível de isolamento nominal de robustos 12/42/75kV, o que assegura maior estabilidade contra sobretensões de surto.
