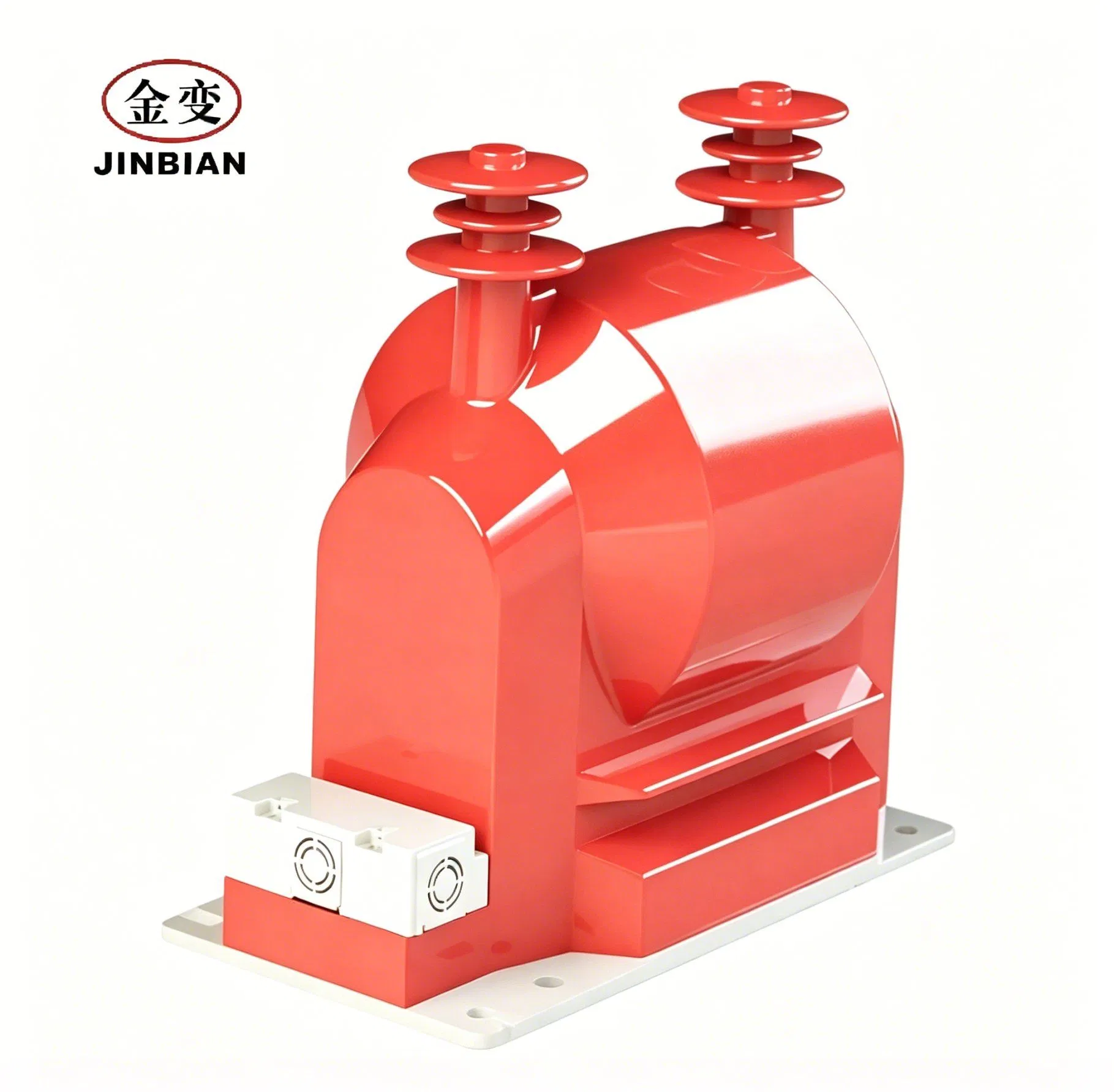

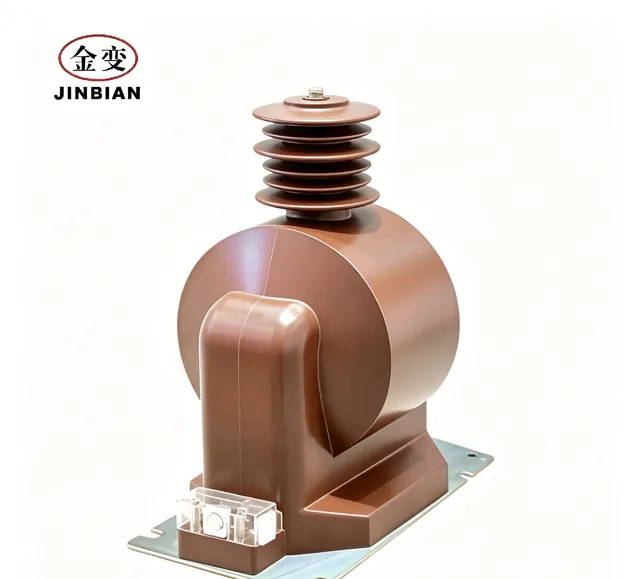

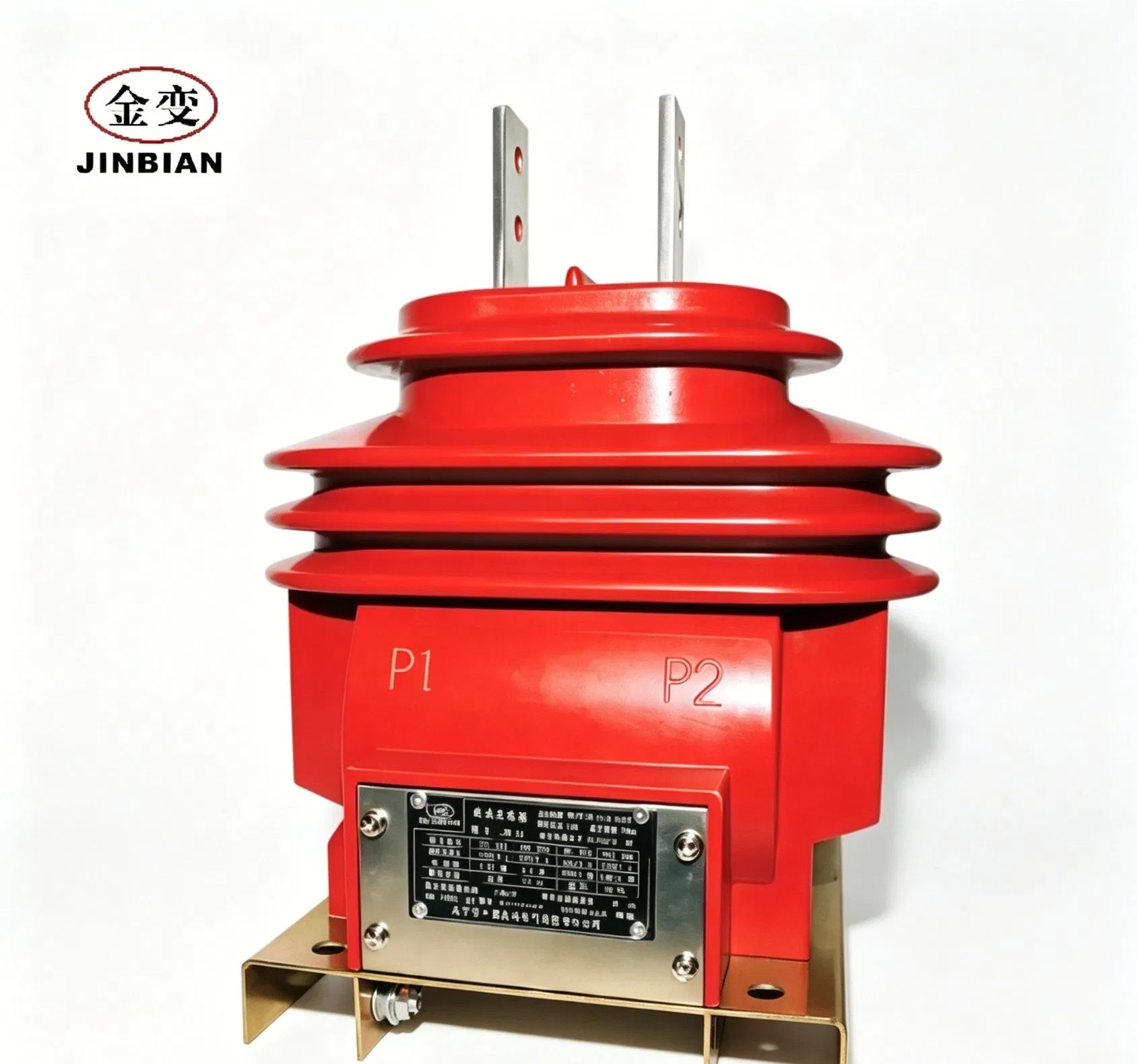

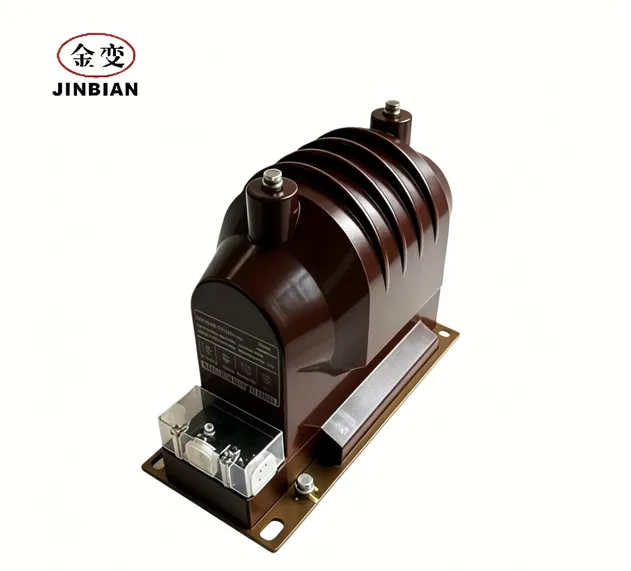

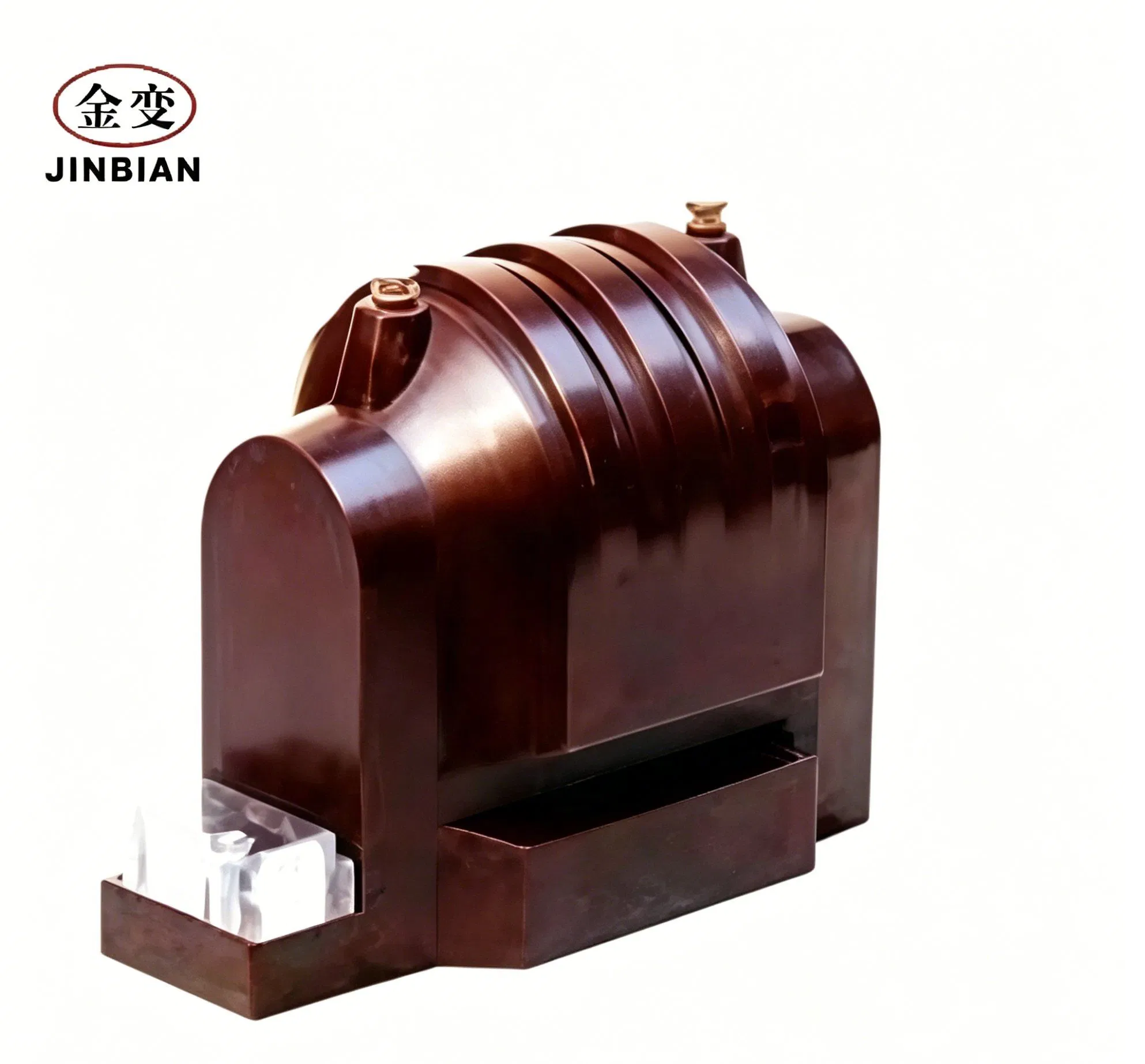

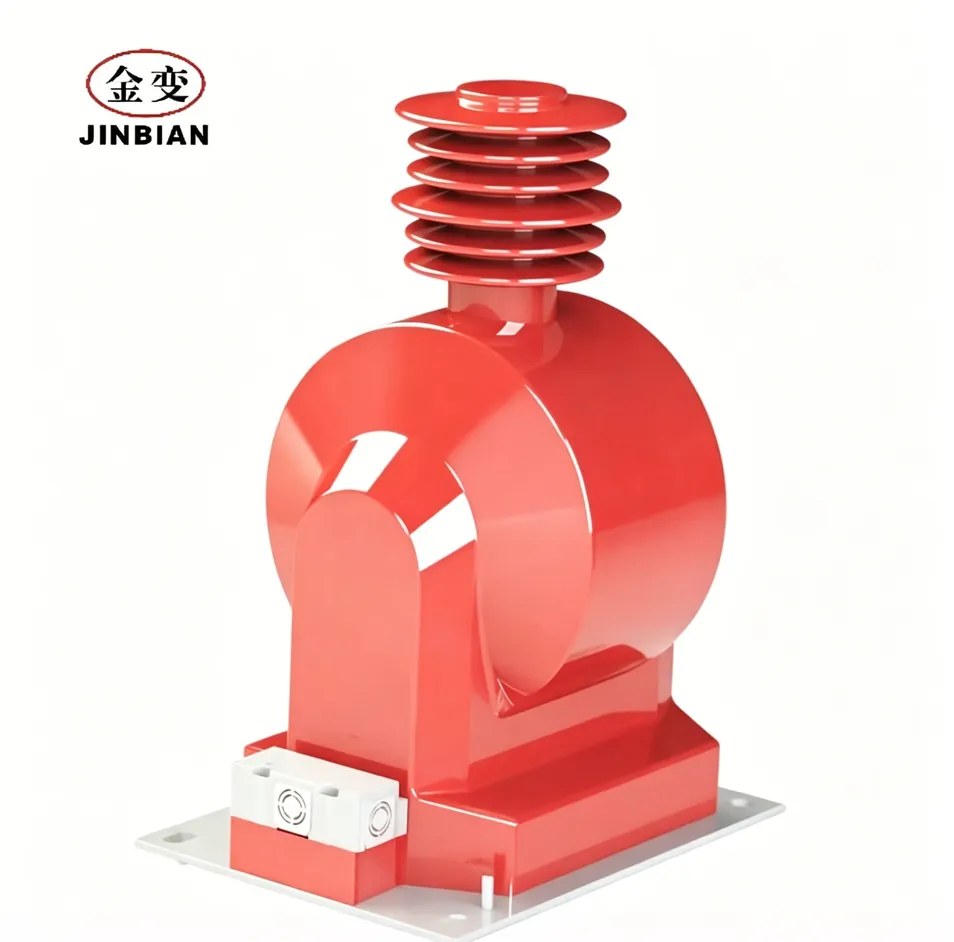

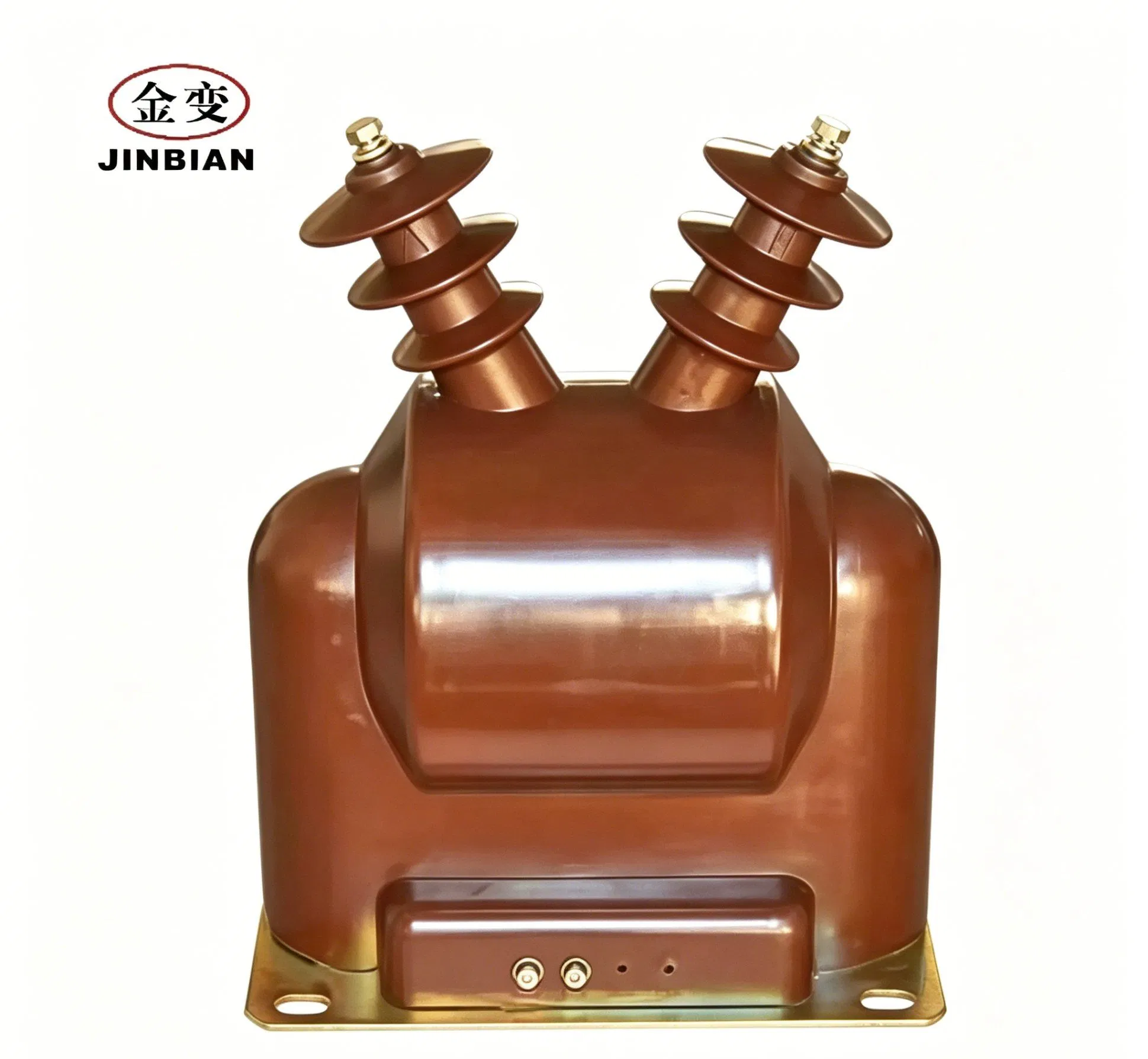

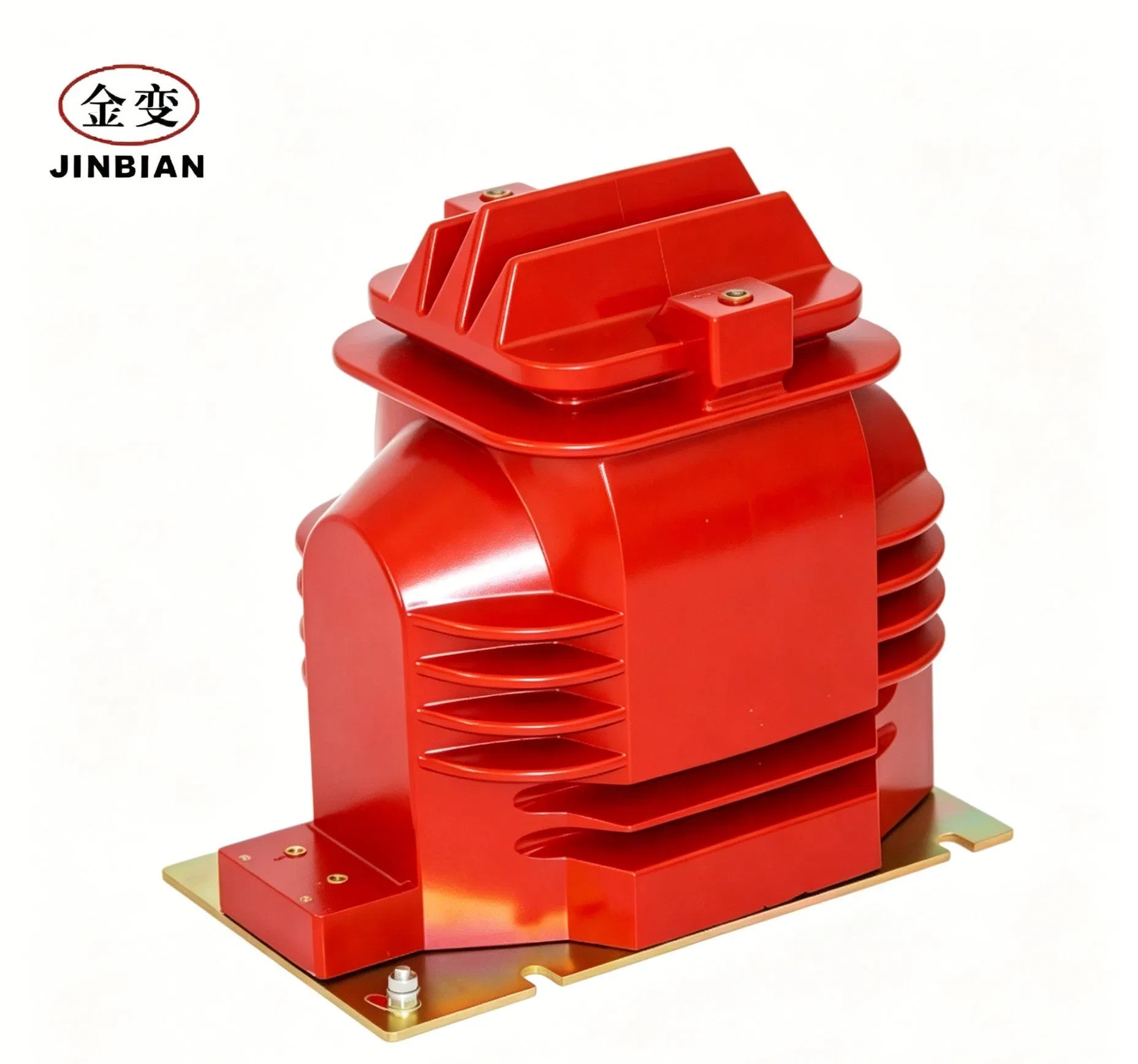

Jdzx (F) 9-10 10kv 24kv Transformador Potencial PT Vt Transformador de Tensão
Descrição do produto
| Informação Básica | |
|---|---|
| N ° de Modelo. | vt001 |
| Fase | Único |
| Operação Condição | Interno |
| Uso | Proteção, Medição |
| Sinuosa Forma | Camada Única & Tipo enrolada |
| Isolamento Médio | Resina Epóxi |
| Instalação | Strut Tipo |
| Estrutura de circuito magnético | Único Tipo de Estágio |
| Princípio de Transformação tensão | Eletromagnética Tipo |
| Frequência nominal | 50 / 60 hz |
| Cor | vermelho/cinzento |
| Local de origem | China |
| Humidade relativa do ar | ≤85% |
| Grau de antipoluição | classe ii |
| Pacote de Transporte | caixa de madeira |
| Especificação | 140cm * 120cm* 140cm |
| Origem | China |
| Capacidade de Produção | 999 |
Estrutura e funcionalidade
O transformador de tensão é do tipo Post. A sua vedação hermética por resina epoxídica, com vantagens de design antipoluição, antihumidade, fácil de instalar, também é adequada para áreas tropicais e sem manutenção especial, excepto limpeza periódica de superfícies. O terminal de saída secundário está equipado com caixa de terminais de ligação. Ao contrário e o perfil da caixa têm um orifício, respectivamente. Os dois orifícios, juntamente com o terminal de saída, destinam-se a ser abertos. Seis orifícios na parte inferior do PT são adequados para montagem.
Campos de aplicação
• Subestações do tipo caixa, estações de painéis de distribuição pré-fabricadas
• Armário de medição de energia elétrica, armário de distribuição de alta tensão
• Instalações industriais, minas e sistemas de distribuição de energia para campos petrolíferos
• Projetos de distribuição de energia para complexos comerciais, comunidades residenciais, escolas e hospitais
Vantagens do produto:
🛡️
Detecção de tensão de sequência zero integrada, protecção precisa e fiável da ligação à terra
Enrolamento de tensão residual independente incorporado, capaz de emitir com precisão o sinal de tensão de sequência zero do sistema, com elevada sensibilidade e boa linearidade, capaz de detectar de forma fiável falhas de ligação à terra monofásica em sistemas de 10 kV. Em conjunto com o dispositivo de selecção de ligação à terra, pode localizar rapidamente a linha avariada.
🔒
Estrutura de vazamento a vácuo totalmente fechada, sem manutenção durante toda a vida útil
Utilizando o processo automático de gel de pressão APG, o núcleo e três enrolamentos estão completamente selados em resina epóxi, apresentando uma excelente resistência à humidade, à poeira e desempenho à prova de poluição, e podem funcionar de forma estável em ambientes com elevada humidade, condensação e poluição de Classe II.
⚡
Compacto, flexível e prático para instalação
O produto é pequeno em tamanho e leve (cerca de 18 kg), com estrutura de pilar a, suportando a instalação em qualquer direcção, e pode caber perfeitamente no espaço estreito dentro do armário de distribuição de alta tensão. Dimensões padronizadas de instalação, forte universalidade.
Controlo de qualidade: 3 vezes 100% de testes de inspecção
(Da matéria-prima ao mecanismo de funcionamento, ao disjuntor de vácuo concluído)

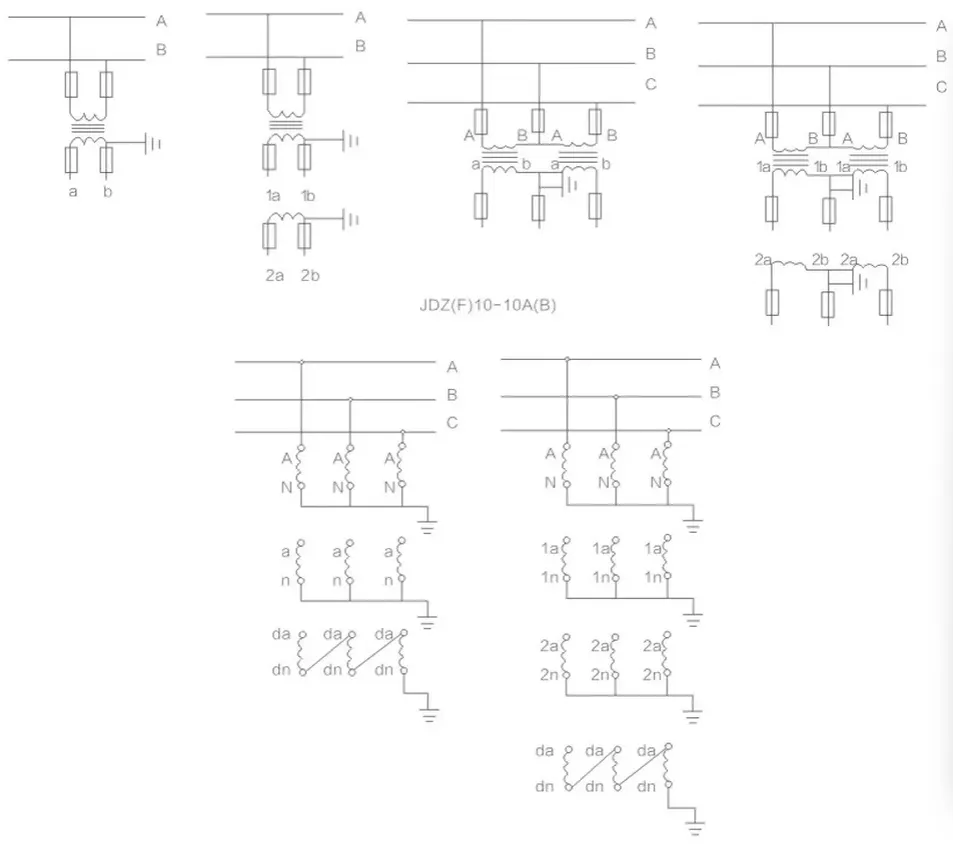

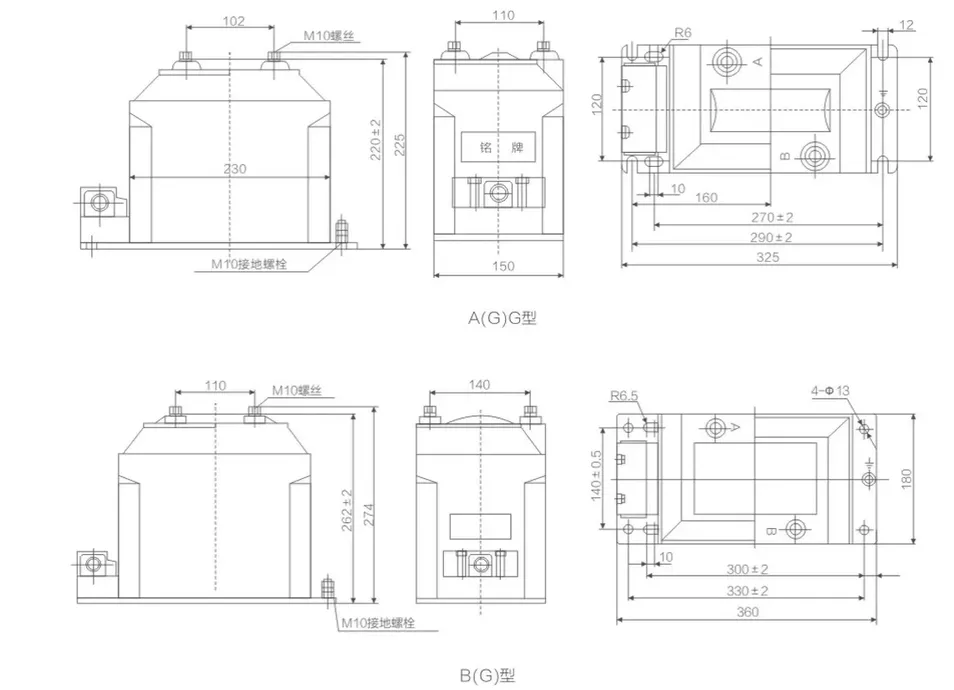

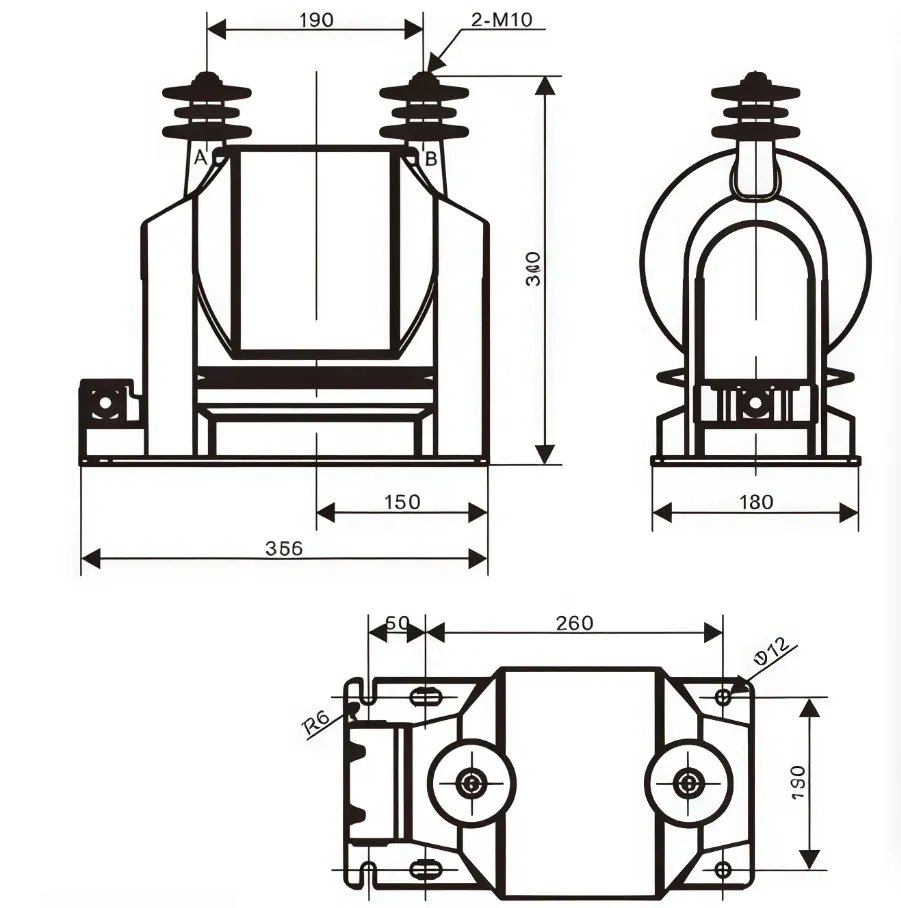

Cada desenho corresponde a um modelo de molde único. Os desenhos diferem com parâmetros diferentes.

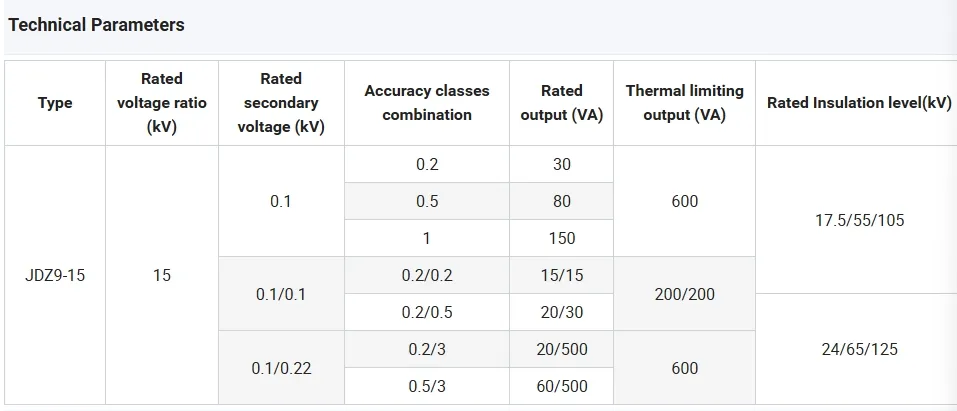

| Parâmetros do produto | |
|---|---|
| Relação de tensão nominal: | 10000 V |
| Tensão de trabalho máxima: | 12 V. |
| Frequência nominal | 50 Hz, 60 Hz |
| Potência nominal e classe de precisão correspondente | 30 para 15 va va 0.5 nível 0.5 é 30VA, 0.2 nível é 15VA |
| limitar saída | 200 VA (COS: 0.8 atraso) 200 VA: COS: 0.8 atraso |
| Nível de isolamento nominal | 12/42/75 kV |

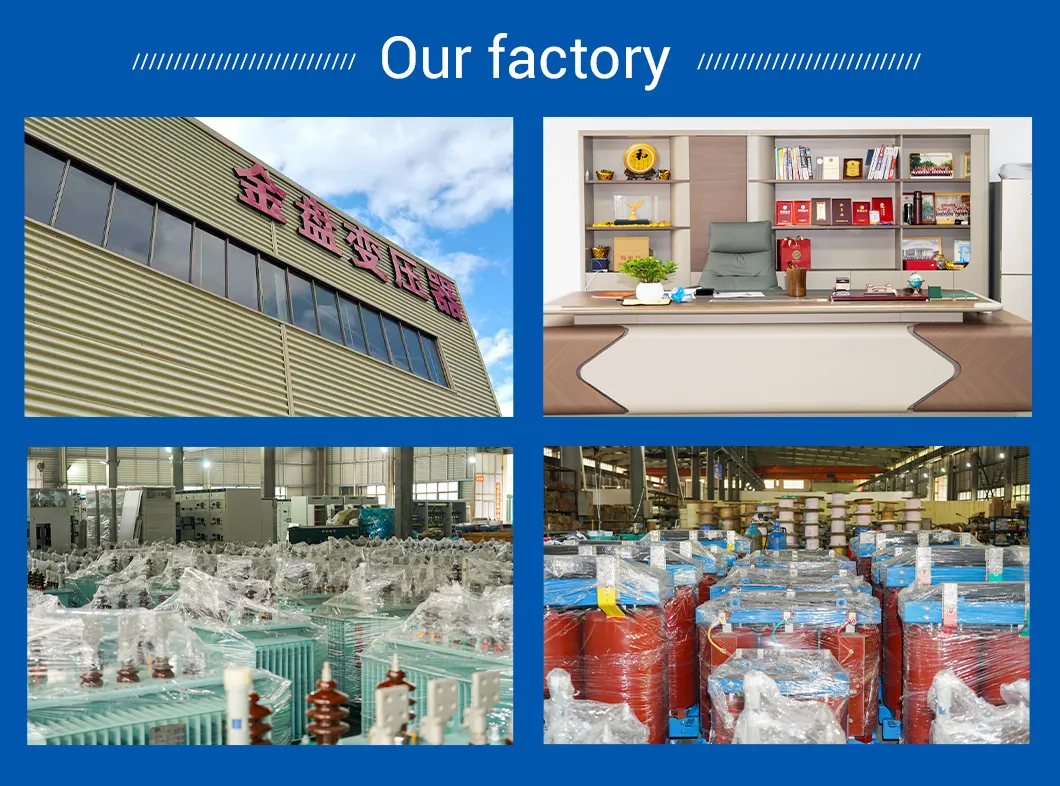

Somos um fabricante profissional de transformadores imersos em óleo, transformadores de tipo seco e subestações Kiosk, fundado em 2008 na China. A empresa passou pelas certificações ISO 14001, ISO 19001, ISO 45001, ISO 5001 do sistema de gerenciamento e certificados de patente.
Somos especializados na produção de transformadores de óleo imersos, transformadores do tipo seco, equipamentos de painéis de distribuição, unidades principais de anel e subestações. Os produtos produzidos são estáveis e fiáveis em termos de qualidade, ganhando a confiança e o reconhecimento dos clientes.
Ao longo de anos de desenvolvimento, com a melhoria contínua da qualidade do produto e a conscientização da marca, juntamente com a demanda de mercado em constante evolução, a empresa atribui grande importância à introdução de instalações de produção e atualizações tecnológicas. Também contamos com engenheiros e técnicos profissionais e experientes para produzir e desenvolver rigorosamente produtos da série de transformadores de alto nível, de acordo com os padrões internacionais de qualidade.

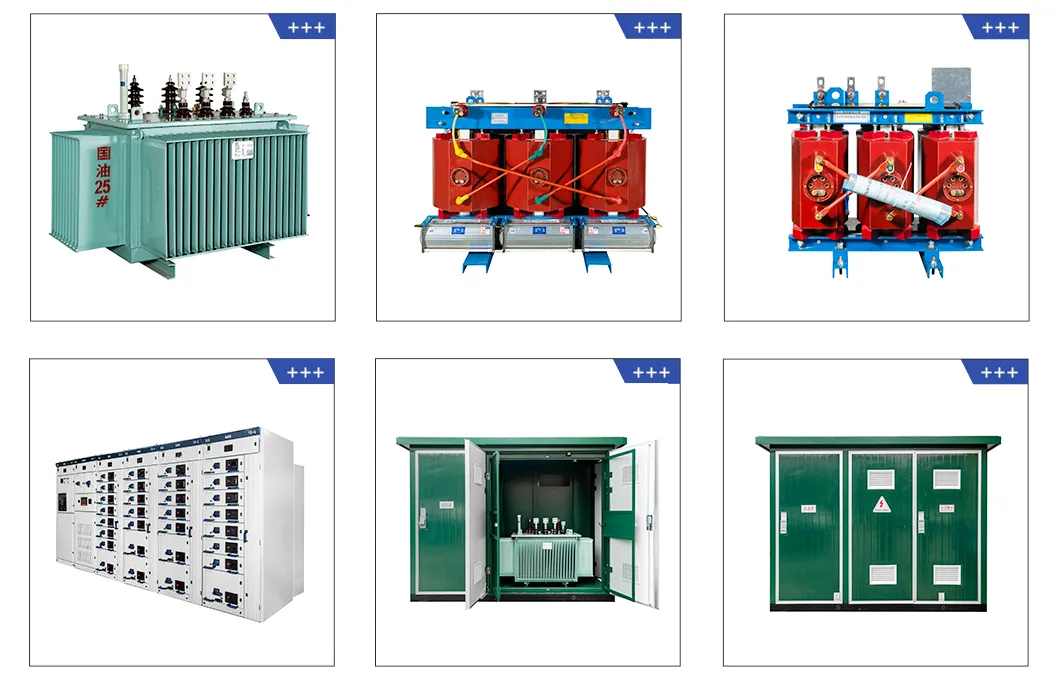

Os principais produtos incluem atualmente: os novos transformadores submersos em óleo da série S9, S11, série S13 6-10KV; os transformadores trifásicos S9, S11 e série S13 de 35KV; transformadores combinados, transformadores totalmente selados, transformadores do tipo seco de resina epóxi da série SC, transformadores de caixas de estilo americano e europeu, comutadores de alta tensão e baixa tensão, unidades principais de anel e armários isolados a gás, juntamente com outros equipamentos de transmissão e distribuição.
Você é um fabricante ou uma empresa de negociação?
Somos uma fábrica profissional com quase 20 anos de experiência no campo de equipamentos de alta e baixa tensão, subestações, transformadores e dispositivos elétricos.
Quanto tempo é o período de garantia?
Oferecemos 12 meses de garantia sobre os nossos produtos.
Vocês aceitam personalização de produtos ou o uso de logotipo próprio?
Sim, fornecemos serviços OEM e ODM para atender aos requisitos técnicos e de marca dos clientes.
Como é realizado o controle de qualidade na fábrica?
Temos uma sala de testes profissional e realizamos testes de fábrica rigorosos em todos os produtos. Apenas equipamentos 100% qualificados são liberados para entrega.
Quais são as condições de pagamento e o tempo de entrega padrão?
Aceitamos T/T, L/C, Western Union, PayPal, etc. O tempo de entrega geralmente varia entre 15 e 45 dias, dependendo das especificações do pedido.
O que deve ser feito para solicitar um transformador personalizado?
É necessário fornecer o desenho técnico e o documento com as especificações técnicas detalhadas contendo todos os parâmetros elétricos e dimensionais requeridos.
