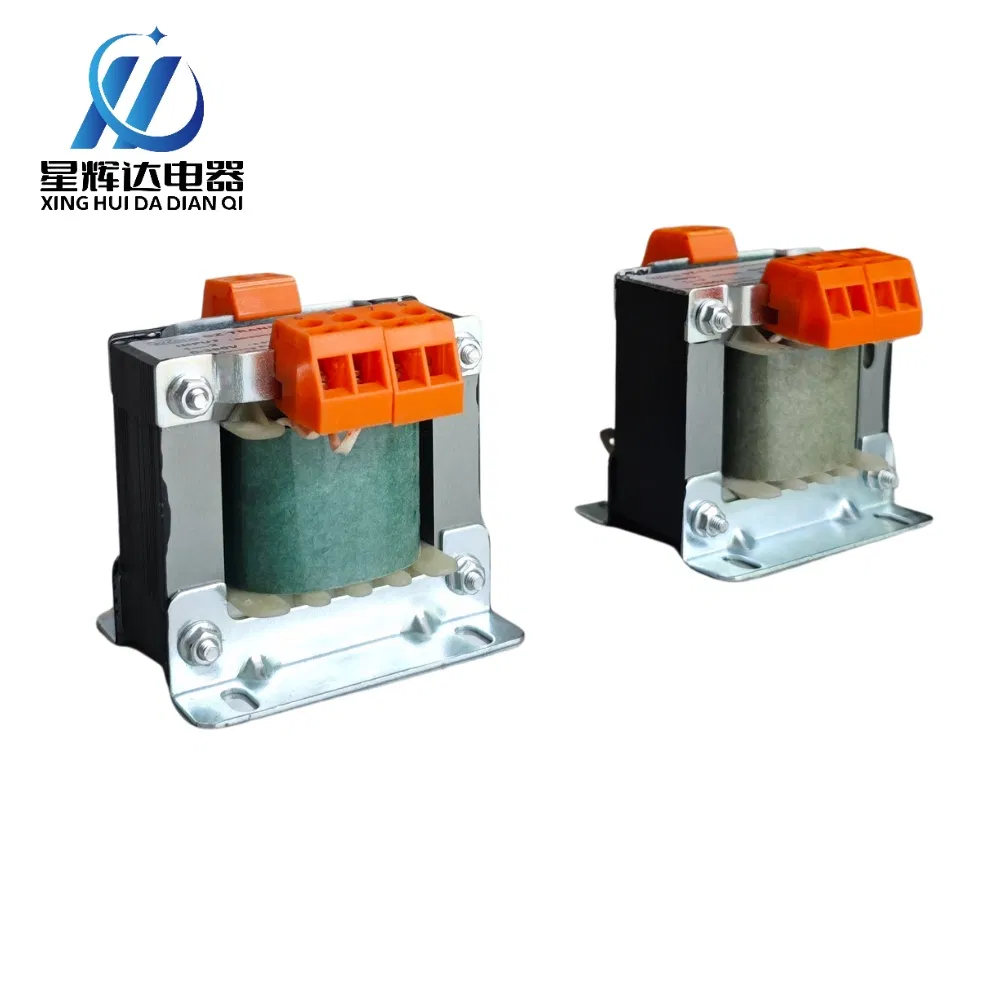

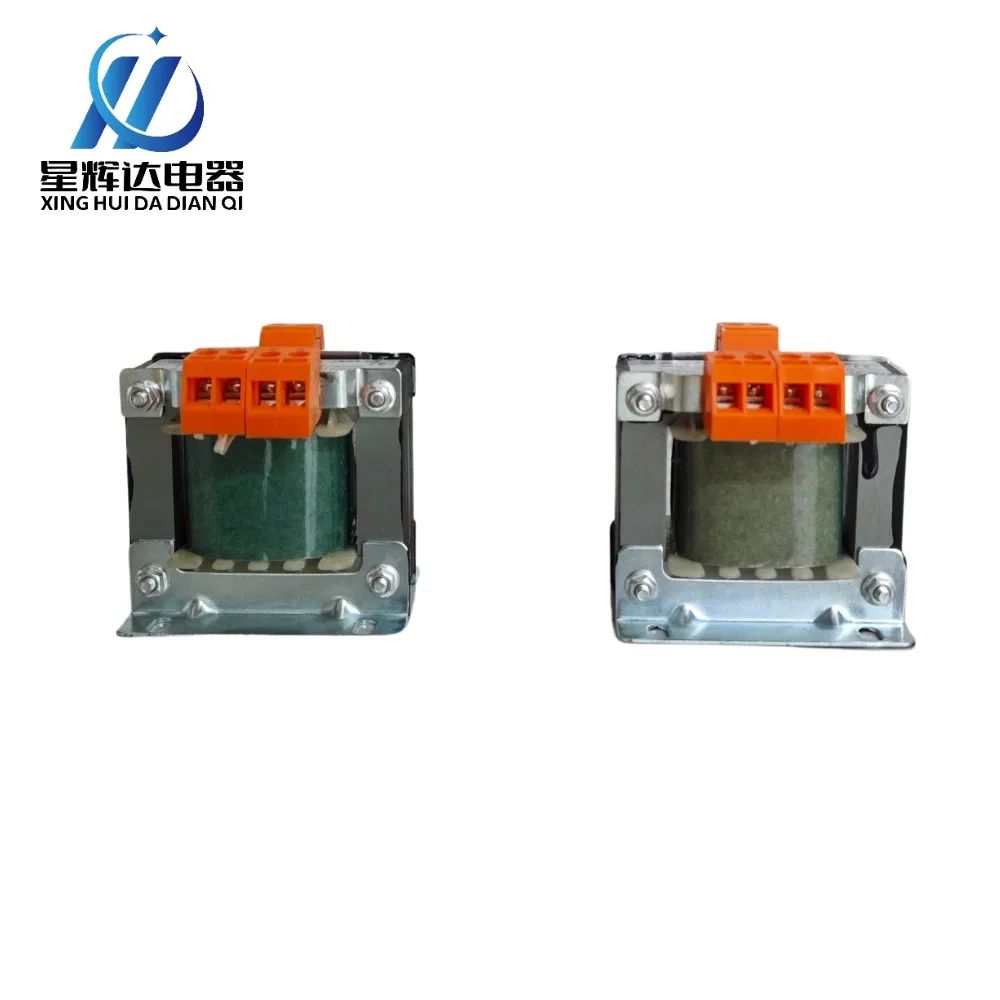

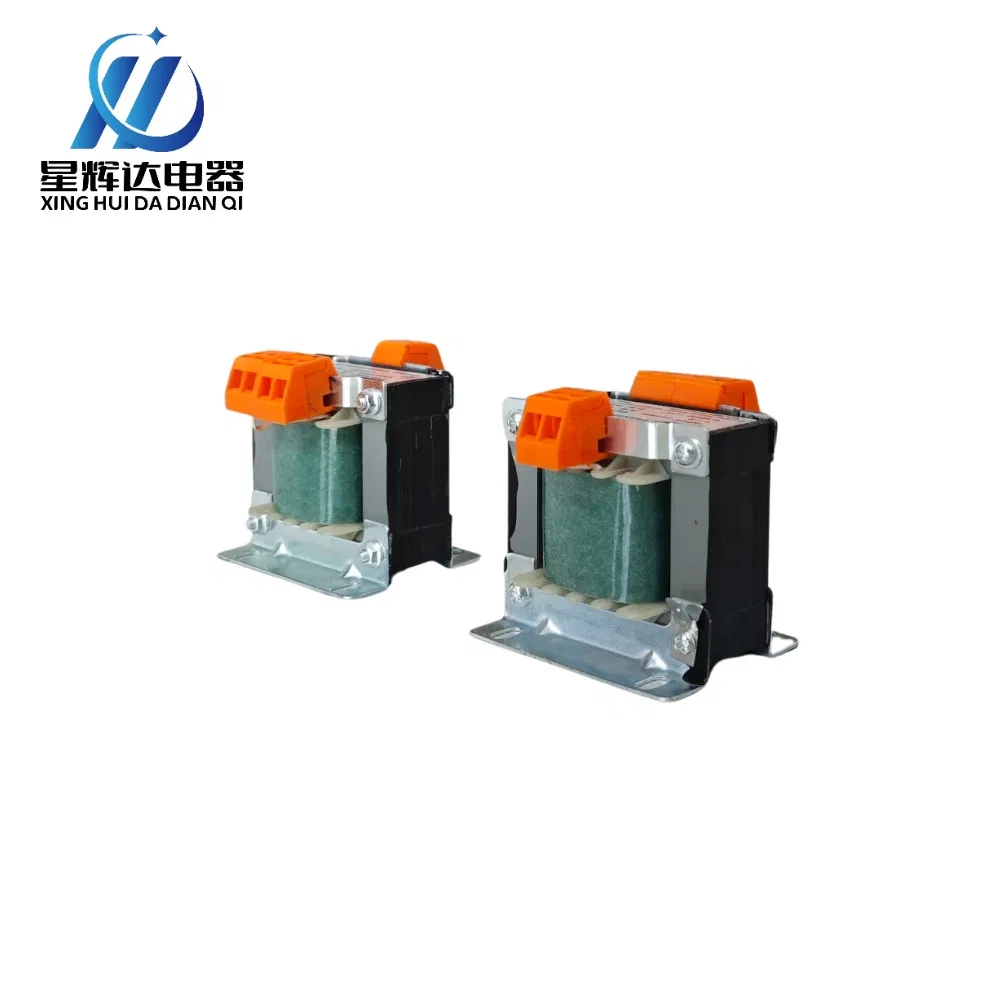

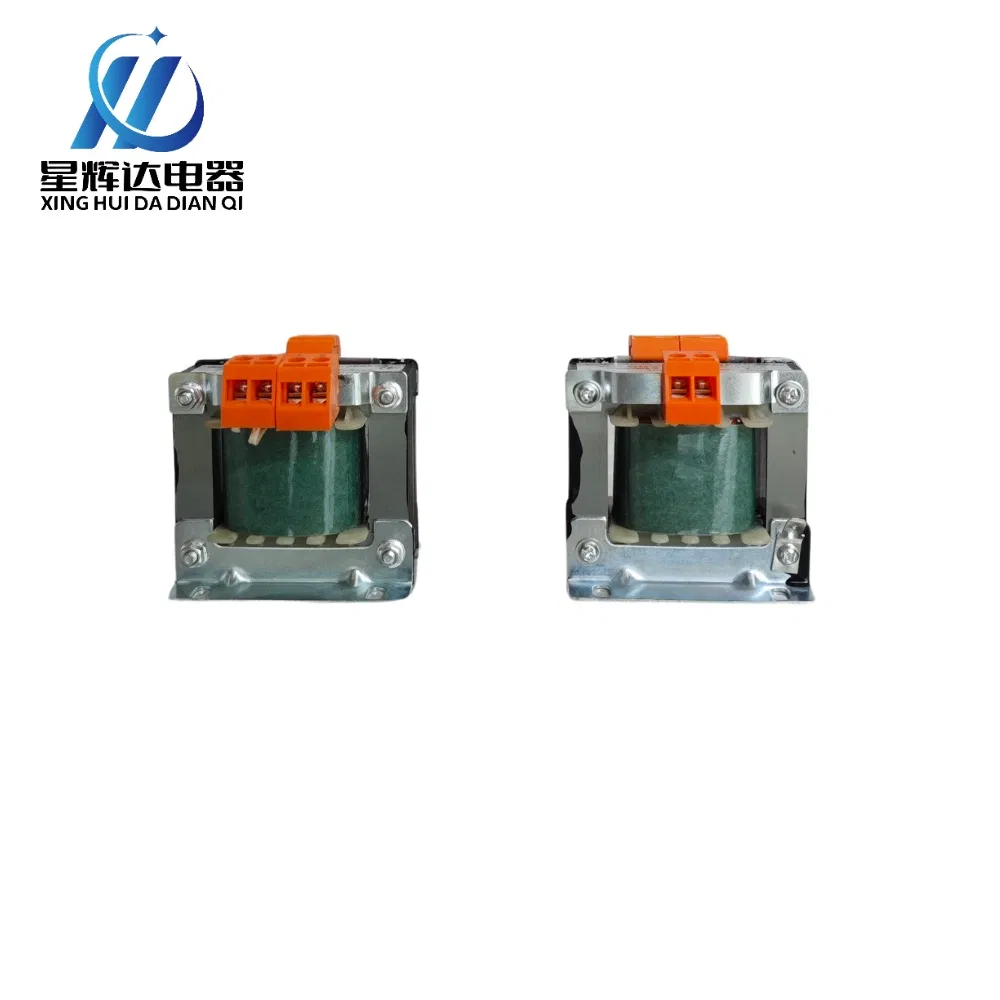

Transformador de Controle Elétrico de Baixa Tensão de Grau Profissional Jbk5 para Automação
Descrição do produto
Visão Geral
Informação Básica
N ° de Modelo.
JBK5-63
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Seco
Tipo de enrolamento
Transformador Multi-Enrolamento
Certificação
ISO9001-2000, ISO9001, CCC
Uso
Transformador monofásico
Características de frequência
Frequência de Potência
Forma do Núcleo
EI
Série
jbk5 série
Frequência
50 / 60 hz
Tensão nominal
Less Than 10kv
Capacidade nominal
a capacidade pode ser personalizada
Pacote de Transporte
caixa de madeira
Especificação
80 * 80 * 90 mm
Origem
China
Descrição de Produto

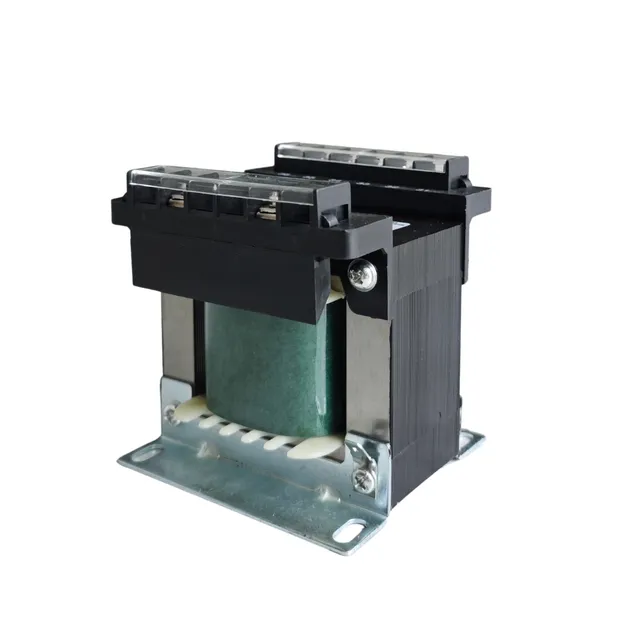

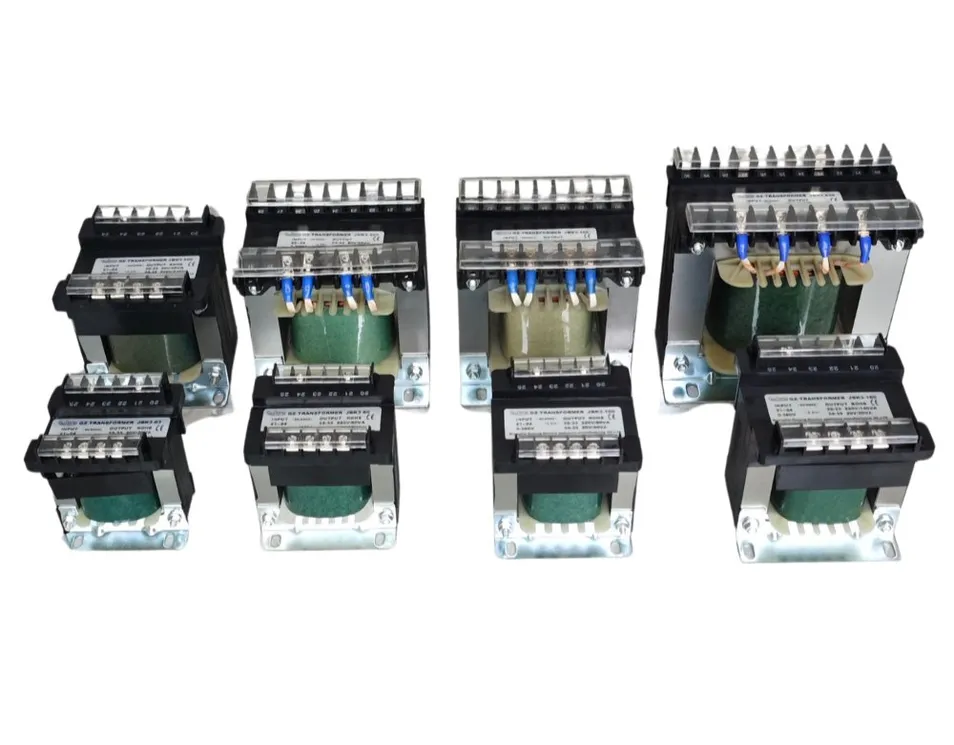

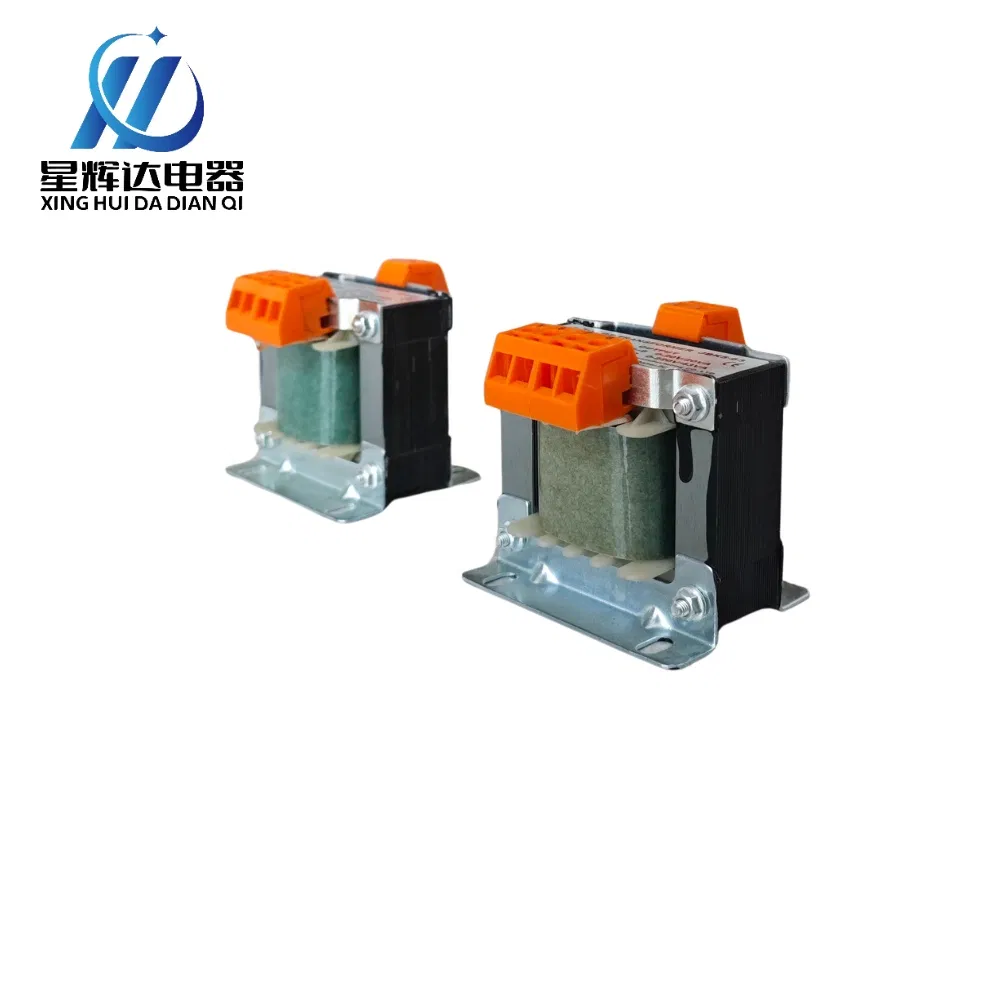

Transformador de controlo da série JBK3/JBK5
JBK3 e JBK5 são transformadores de controlo monofásicos de alta qualidade desenvolvidos para ferramentas industriais e sistemas de automação, operando a 50 Hz. Ambas as séries adotam 100% enrolamento de cobre total e chapas de aço de silício de alta permeabilidade, equipadas com isolamento de alta temperatura Classe F e tecnologia de selagem por impregnação de vácuo, garantindo uma estrutura global sólida e uma qualidade industrial fiável.
A série JBK3 é um modelo universal clássico com design estrutural maduro e normalizado, corpo compacto, fabrico estável e desempenho de custo ultra elevado. Possui uma taxa de falhas reduzida, uma montagem leve e simples, que cumpre totalmente os requisitos de funcionamento estáveis do equipamento industrial convencional.

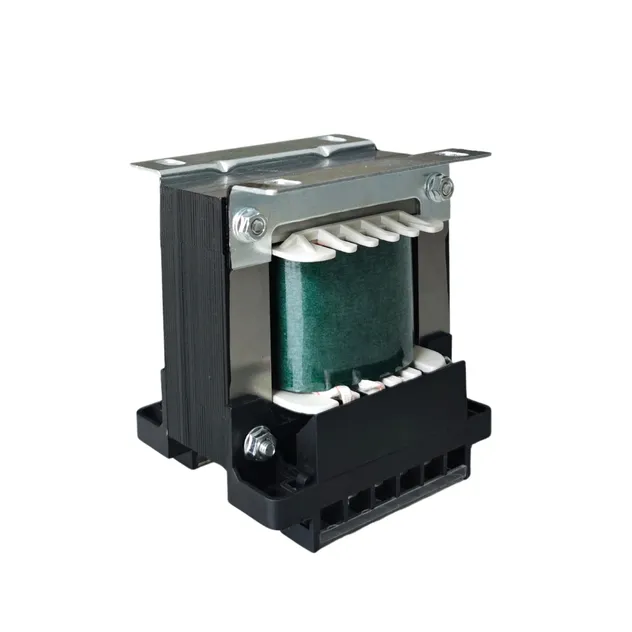

A série JBK5 é uma versão melhorada actualizada. Adota uma estrutura de terminal integrada e anti-solta, com resistência ao choque melhorada, a resistência à abertura e resistência ao pó. Suporta uma gama de temperaturas de trabalho mais ampla (-25 ℃ a 85 ℃) e um desempenho de protecção mais elevado, capaz de se adaptar a vários ambientes industriais complexos e exigentes. Todos os modelos das duas séries suportam tensão personalizada, saída multi-grupo e especificações de instalação especiais.

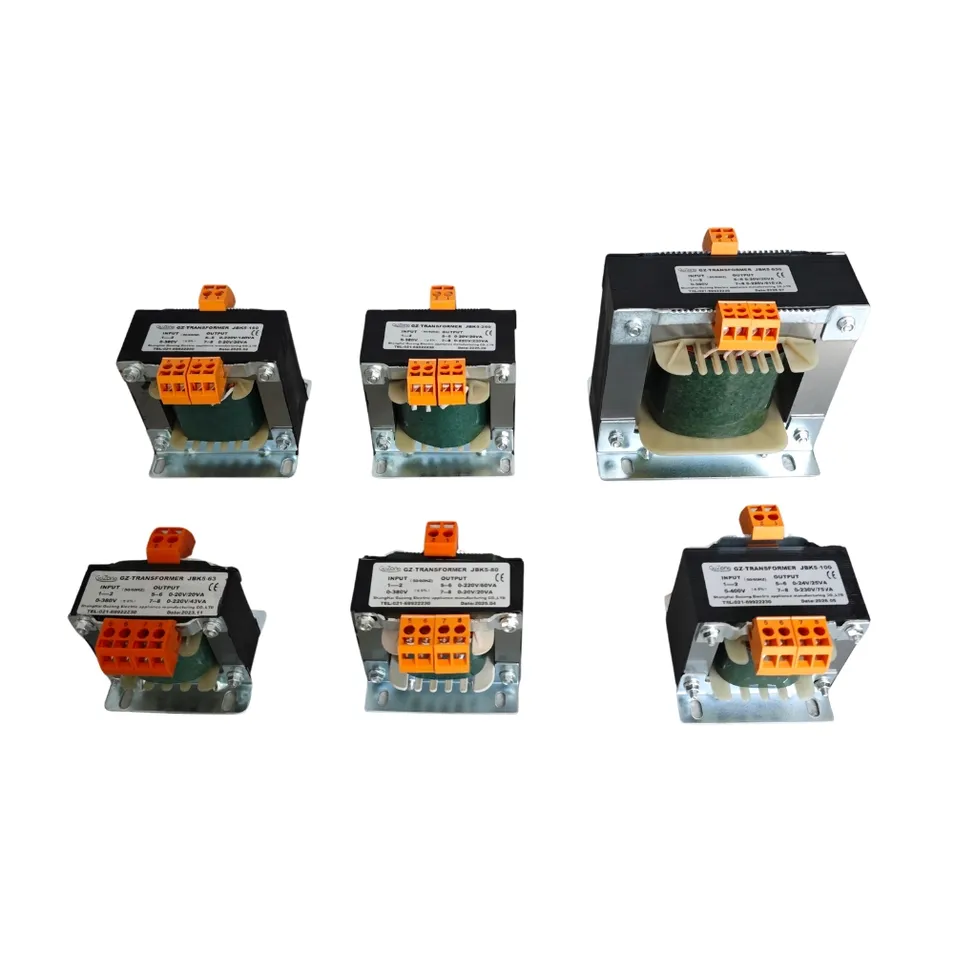

Funções do Produto
Essa série de transformadores de controle tem três funções principais: Conversão de tensão por divisão, isolamento eléctrico e estabilização da tensão da rede. Pode converter alta tensão industrial em baixa tensão segura padrão exigida pelos circuitos de controlo do equipamento, circuitos de iluminação e circuitos de sinal.
Isola eficazmente a interferência electromagnética e a flutuação de tensão da rede de alimentação principal, filtra o ruído da fonte de alimentação e a corrente de oscilação, e fornece uma potência pura, estável e segura de baixa tensão para componentes de controlo de precisão como PLCs, relés e sensores. Além disso, pode resistir ao impacto de corrente parasita, evite o funcionamento incorrecto do equipamento e o esgotamento do circuito e garanta o funcionamento seguro e contínuo de todo o sistema eléctrico.

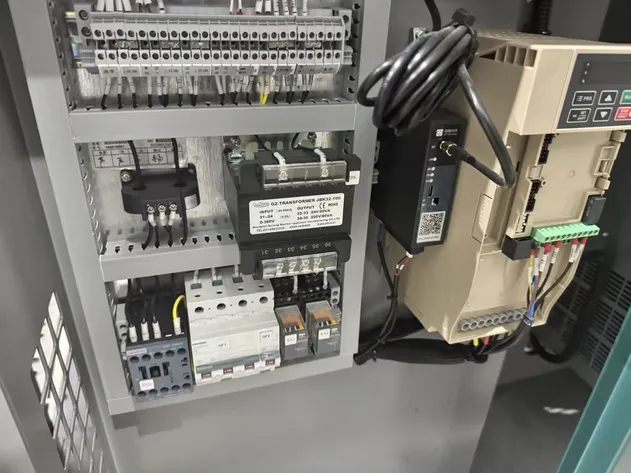

Aplicações do Produto

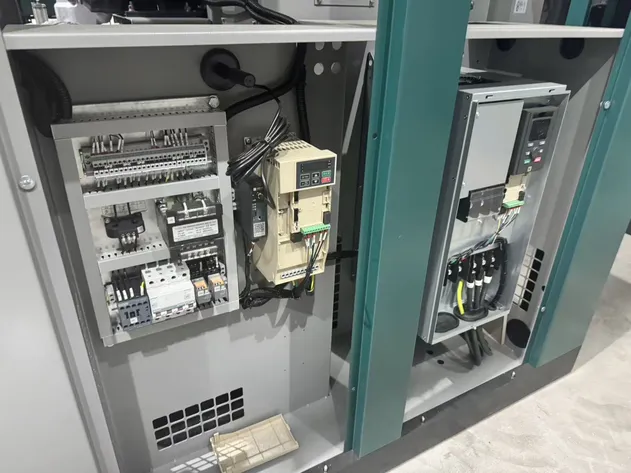

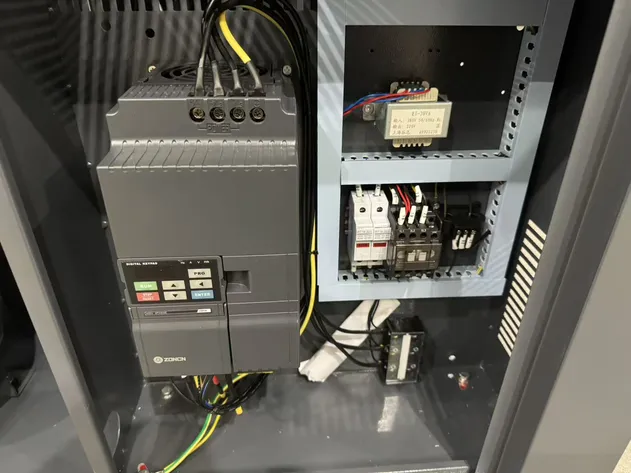

Amplamente utilizado em máquinas industriais, linhas de produção automatizadas, máquinas de embalagem, equipamento de transporte, sistemas de controlo de bombas e ventoinhas, armários de distribuição e conjuntos completos de equipamento eléctrico, abrangendo cenários de controlo industrial, iluminação de equipamento e indicação de sinais.
A JBK3 é aplicável principalmente a equipamentos convencionais e cenários normais de funcionamento, incluindo ferramentas de máquinas comuns, equipamento de automação geral e sistemas de controlo de distribuição convencionais, servindo como fonte de alimentação de apoio preferencial para projectos industriais normalizados.
O JBK5 é adequado para equipamento de precisão topo de gama e condições de trabalho difíceis, tais como ferramentas de máquinas CNC, sistemas de automação robóticos, instrumentos de teste de precisão, equipamento médico e industrial ligeiro, bem como ambientes de trabalho complexos exteriores, de temperatura elevada e baixa, com muita poeira e humidade.
Vantagens do Produto
- Excelente estabilidade operacional e baixo consumo de energia: Com a adoção de chapas de aço silício de alta qualidade e enrolamentos de cobre puro, o transformador apresenta perdas de carga sem carga extremamente baixas e geração de calor operacional, baixo ruído de funcionamento e suporta o funcionamento contínuo sem atenuação de desempenho.
- Elevada segurança e durabilidade forte: Isolamento de classe F/H de alta qualidade e o processo de vedação a vácuo integral dotam o produto com excelente capacidade para resistir a humidade, pó, envelhecimento e corrosão, sem perdas eléctricas ou riscos de curto-circuito, prolongando significativamente a vida útil.
- Potente resistência anti-interferência e sobrecarga: A estrutura de protecção electromagnética profissional incorporada isola eficazmente a interferência da grelha. Possui uma excelente tolerância de sobrecarga a curto prazo, que pode lidar com a carga de sobretensão de arranque do equipamento e proteger totalmente os componentes eléctricos.
- Versatilidade forte e instalação fácil: Capacidade completa e especificações de tensão, personalização personalizada flexível, disposição estrutural compacta e razoável, cablagem e manutenção simples, compatível com a maioria dos cenários de suporte eléctrico industriais.
Especificações Técnicas
| Série | Modelo | Dimensões totais (C × L × a, mm) | Espaçamento do orifício de montagem (C × W, mm) |
|---|---|---|---|
| K3 | JBK3-50 (63) | 80 × 80 × 90 | 55 × 50 |
| K3 | JBK3-80 | 86 × 85 × 90 | 65 × 50 |
| K3 | JBK3-100 (110) | 86 × 90 × 95 | 65 × 65 |
| K3 | JBK3-150 (160) | 98 × 100 × 102 | 85 × 70 |
| K3 | JBK3-200 | 98 × 100 × 102 | 85 × 70 |
| K3 | JBK3-250 | 98 × 110 × 102 | 85 × 85 |
| K3 | JBK3-300 | 98 × 110 × 102 | 85 × 85 |
| K3 | JBK3-350 | 120 × 120 × 125 | 90 × 80 |
| K3 | JBK3-400 | 120 × 120 × 125 | 90 × 80 |
| K3 | JBK3-450 | 120 × 120 × 125 | 90 × 80 |
| K3 | JBK3-500 | 120 × 120 × 125 | 90 × 80 |
| K3 | JBK3-630 | 150 × 110 × 150 | 110 × 80 |
| K3 | JBK3-1000 | 150 × 140 × 150 | 110 × 110 |
| K5 | JBK5-50 (63) | 80 × 80 × 90 | 55 × 50 |
| K5 | JBK5-80 | 86 × 85 × 90 | 65 × 50 |
| K5 | JBK5-100 (110) | 86 × 90 × 95 | 65 × 65 |
| K5 | JBK5-150 (160) | 98 × 100 × 102 | 85 × 70 |
| K5 | JBK5-200 | 98 × 100 × 102 | 85 × 70 |
| K5 | JBK5-250 | 98 × 110 × 102 | 85 × 85 |
| K5 | JBK5-300 | 98 × 110 × 102 | 85 × 85 |
| K5 | JBK5-350 | 120 × 120 × 125 | 90 × 80 |
| K5 | JBK5-400 | 120 × 120 × 125 | 90 × 80 |
| K5 | JBK5-450 | 120 × 120 × 125 | 90 × 80 |
| K5 | JBK5-500 | 120 × 120 × 125 | 90 × 80 |
| K5 | JBK5-630 | 150 × 110 × 150 | 110 × 80 |
| K5 | JBK5-1000 | 150 × 140 × 150 | 110 × 110 |

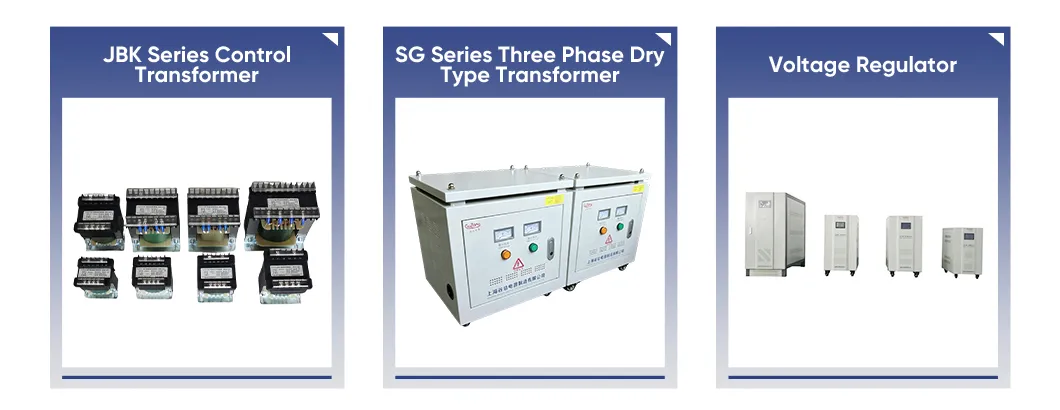

Produto Principal

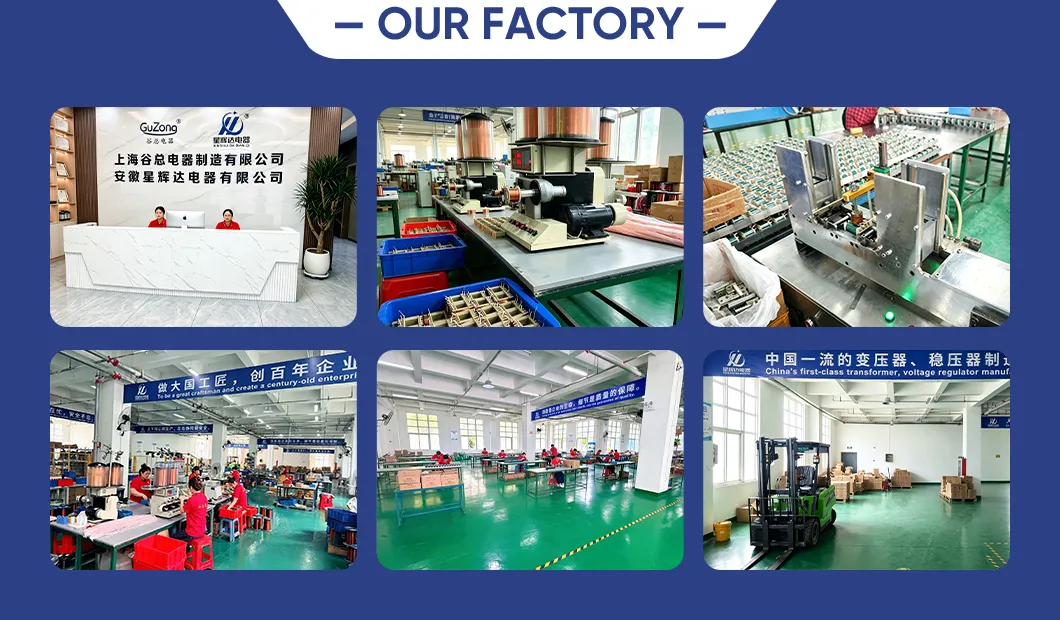

Capacidade de Produção
Somos um fabricante profissional especializado na pesquisa, desenvolvimento, produção e vendas de transformadores, regulador de tensão e soluções de alimentação personalizadas. Nossos principais produtos incluem transformadores de controle JBK3 e JBK5, transformadores de controle BK, transformadores SG trifásicos do tipo seco, transformadores do tipo R, reguladores de tensão automáticos monofásicos e trifásicos SVC, reguladores de tensão TND/TNS e reguladores de tensão SBW de alta potência. Nossos produtos são amplamente utilizados na automação industrial, ferramentas de máquinas, equipamento CNC, sistemas de distribuição de energia, armários de controlo eléctrico, instalações comerciais, e várias aplicações industriais.
Comprometidos com a qualidade e inovação, adotamos equipamentos de fabricação avançados, procedimentos rigorosos de controle de qualidade e testes abrangentes de produtos para garantir desempenho confiável, alta eficiência e vida útil longa. Também fornecemos serviços flexíveis OEM e ODM para satisfazer os requisitos técnicos e de mercado específicos dos clientes.
Com produtos exportados para clientes em todo o mundo, ganhamos uma reputação de qualidade confiável, preços competitivos e serviço profissional. Orientado pelo lema "Quality First, Innovation Driven, Customer focused, and Win-Win cooperation", estamos empenhados em fornecer soluções de energia seguras, eficientes e fiáveis, ao mesmo tempo que constrói parcerias a longo prazo com clientes.
Vantagem Operacional
Certificações e Exposição
Exposição
Embalagem e Envio
Perguntas Frequentes (FAQ)
Qual é a diferença entre os transformadores de controle JBK3 e JBK5 e como escolher?
As séries JBK3 e JBK5 foram concebidas para circuitos CA de 50/60Hz, servindo como fontes de alimentação de controlo, iluminação de trabalho e sinalização para ferramentas e equipamentos industriais. O JBK5 é uma versão atualizada desenvolvida com tecnologia avançada. As principais melhorias incluem design otimizado do bloco de terminais integrado com a bobina, classificação de proteção superior IP2LX que evita o contacto acidental, e dimensões de montagem mais precisas com materiais resistentes à corrosão. Para aplicações padrão, o JBK3 é suficiente. Para maior proteção, segurança e confiabilidade, escolha o JBK5.
Quais são as aplicações típicas de transformadores trifásicos do tipo seco?
São amplamente utilizados em sistemas de alimentação trifásica de 50/60Hz, incluindo: potência de controlo para ferramentas de máquinas e equipamentos industriais, potência de controle e indicação para o painel de distribuição de baixa tensão, conversão de tensão para equipamentos importados/exportados (ex: 380V para 220V) e fontes de alimentação para motores e retificadores.
Como posso calcular a capacidade/estabilizador de tensão necessário?
Como regra geral, a capacidade do estabilizador deve ser de 1.5 a 2 vezes a potência de carga total. Para cargas indutivas do tipo motor, a corrente de arranque é elevada, pelo que se recomenda um factor de arranque maior ou igual a 2. Se a tensão de entrada for inferior à nominal, a capacidade de saída diminui em conformidade.
Qual é a faixa de tensão de entrada/saída dos transformadores de controle?
A série JBK3/JBK5 é adequada para CA de 50/60Hz com tensão de entrada não superior a 1000V e tensão de saída até 220V. Outras classificações de tensão podem ser totalmente personalizadas sob pedido de fabricação.
Quais são as classes de isolamento e proteção dos transformadores de controle JBK5?
A série JBK5 possui classe de isolamento F, com uma resistência dielétrica de 2500 V/60s e resistência de isolamento entre o núcleo e o enrolamento superior a 100MΩ. A classificação de proteção padrão é IP2LX (ou IP20), o que impede efetivamente qualquer contacto acidental e aumenta a segurança no manuseio.
Pode personalizar a tensão e a frequência para diferentes países?
Sim. Nós ajustamos nossos transformadores a qualquer tensão e frequência local específica necessária, como por exemplo: Japão 100 V/50 Hz, EUA 120 V/60 Hz, União Europeia 400 V/50 Hz, entre outros. Especifique os requisitos detalhados de seu projeto ao solicitar cotação.
