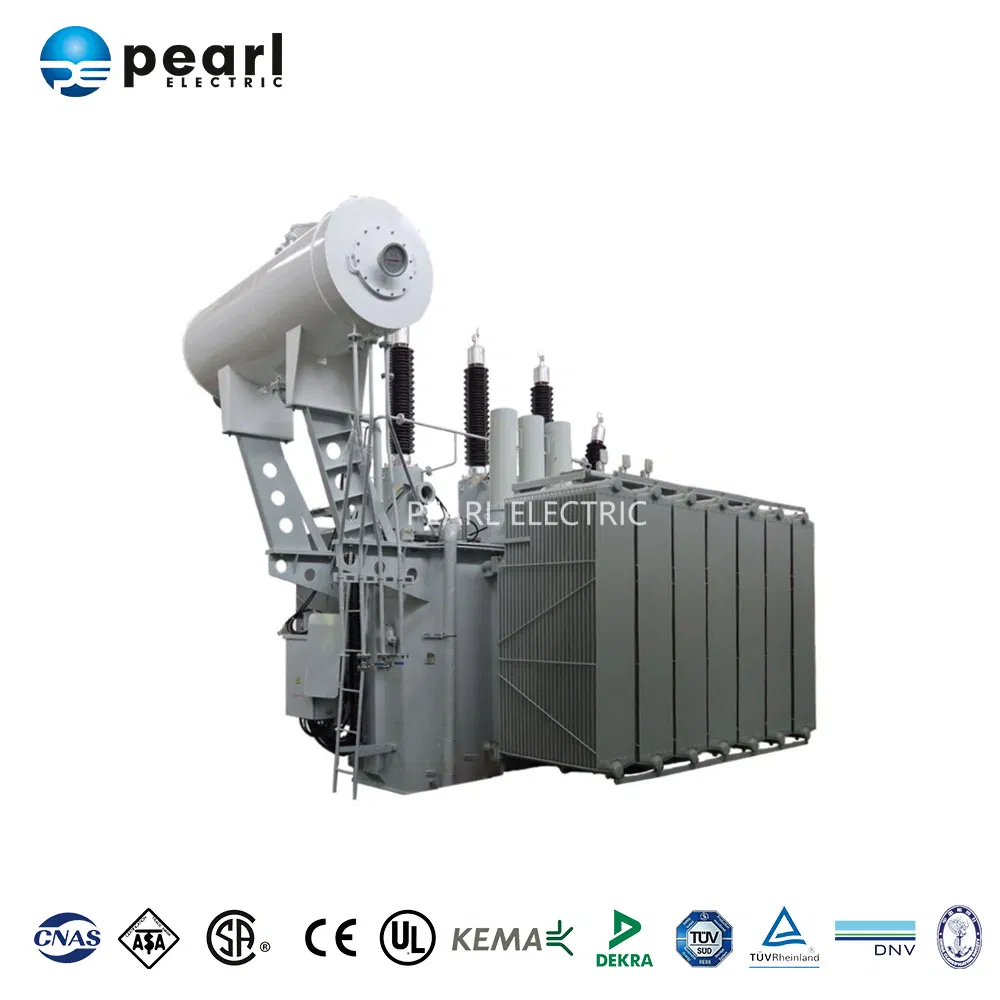

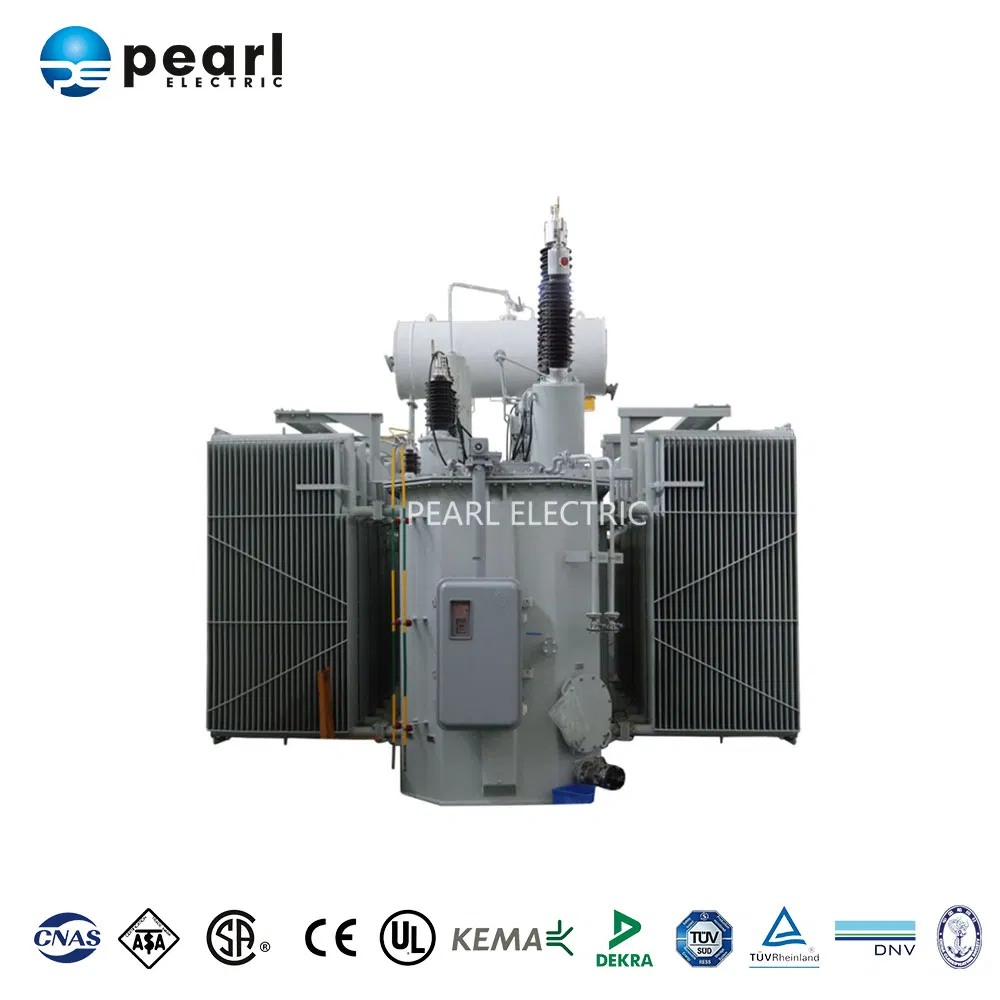

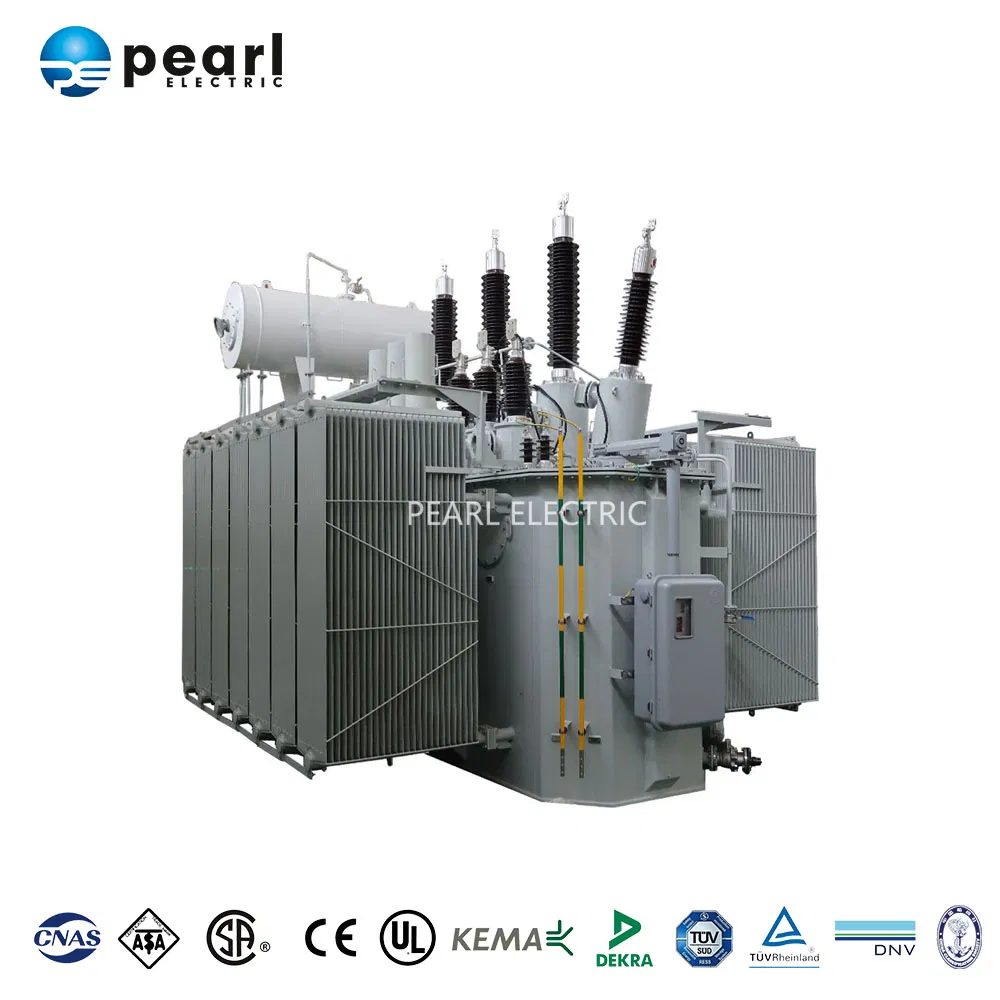

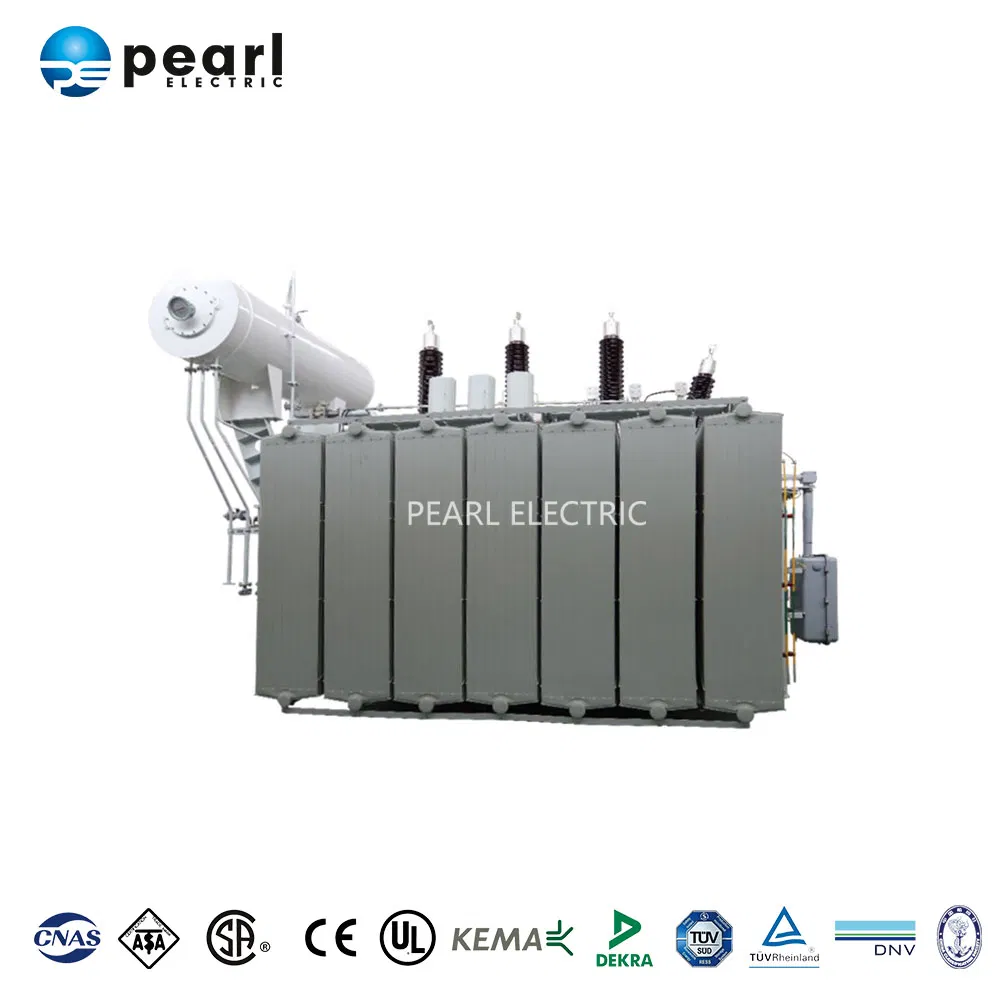

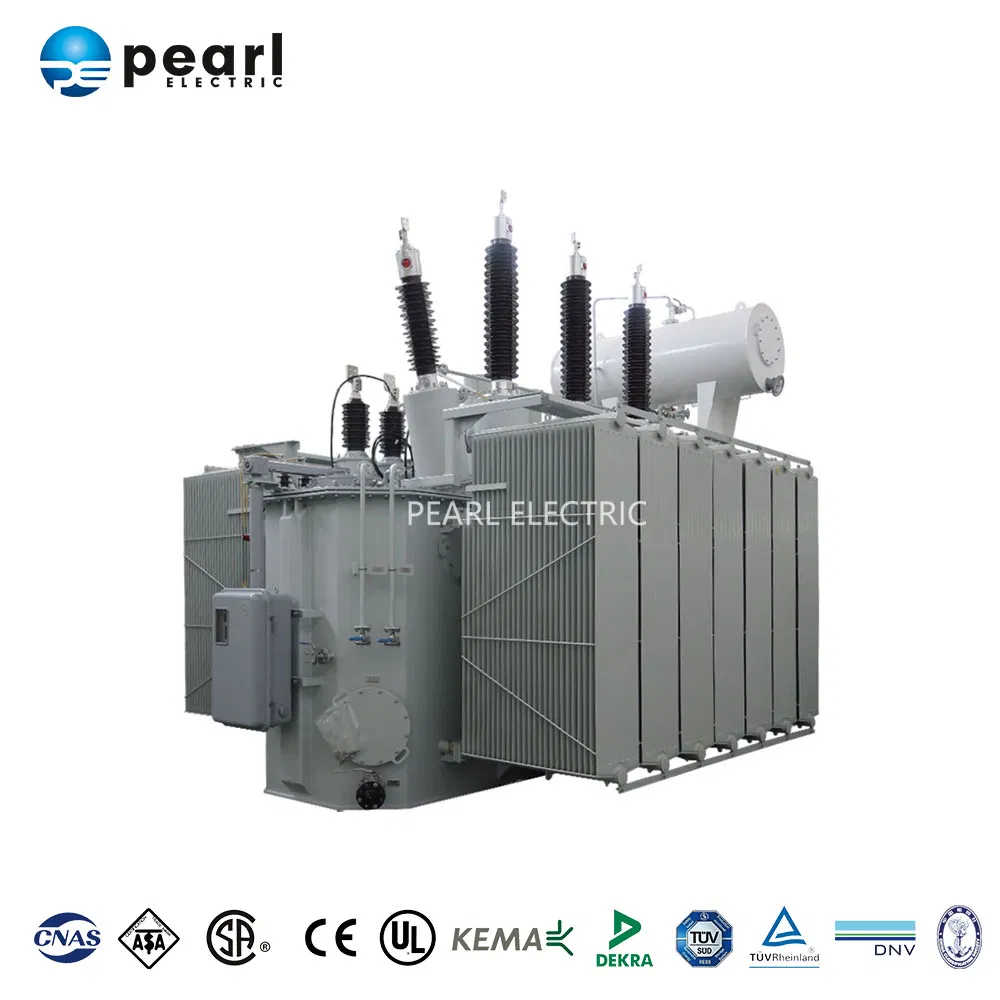

Transformador Elétrico de Potência Trifásico Imerso em Óleo de Alta Tensão Personalizado 20MVA 25MVA 30MVA 40MVA 50MVA
Descrição do produto
Visão Geral - Informação Básica
N ° de Modelo
PEO-S-10~150MVA
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
transformador de três enrolamentos
Certificação
ISO9001, CCC, ISO14001, ISO45001, CE, KEMA
Uso
Transformador de potência, Transformador de distribuição
Características de frequência
Frequência de Potência
Forma do Núcleo
Anel
Descrições de produção
transformador imerso em óleo
Normas de referência
IEC / IEEE / ANSI / Personalizado
Campo de aplicação
Exterior
Capacidade
10 ~ 150MVA
Tensão (HV/LV)
33/11kv; 13.8/0,69kv; 88/11kv; 110/11kv; 220/33kv
Impedância
8~12%
Conexões (Grupo de vetores)
Dyn11 / Ynd11
Frequência
50 Hz / 60 Hz
Intervalo de toque
±8 x 1.25% (personalizado), OLTC
Materiais principais
Aço de silicone
Materiais de enrolamento
Cobre
Nível de ruído
De acordo com as especificações IEC
Classe de isolamento
Classe A / Classe B (personalizada)
Aumento da temperatura
65K
Forma de arrefecimento
ONAN / ONAF
Pacote de Transporte
Caixa de madeira, palete de madeira (personalizada)
Origem
China
Código HS
850423000
Capacidade de Produção
15 milhões de kva por ano
Descrição do Produto

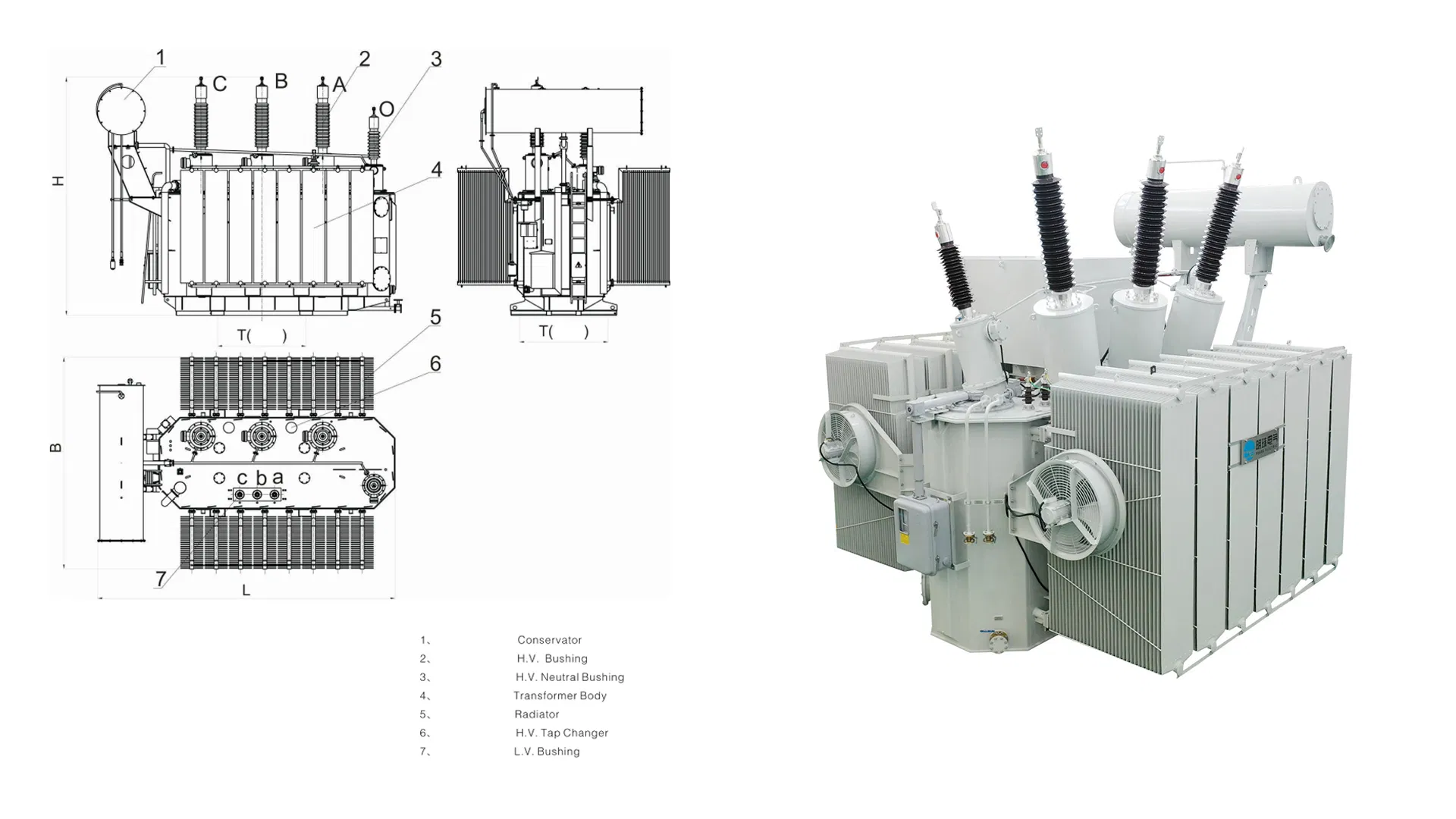

Descrição sobre transformador de potência imerso em óleo trifásico:
Os transformadores imersos em óleo são componentes críticos em sistemas de energia elétrica, amplamente utilizados para conversão de tensão, transmissão de energia e distribuição através de grades. Esses transformadores utilizam óleo mineral ou fluido éster sintético como meio de isolamento e resfriamento, permitindo uma operação eficiente em condições de alta tensão.
De acordo com os requisitos de projeto do cliente, fornecemos serviços personalizados de transformadores. Conforme os diferentes materiais de isolamento, podem ser fornecidos transformadores de distribuição de óleo mineral sem PCB ecologicamente corretos, FR3 transformadores de potência imersos em óleo vegetal, e Transformadores de óleo NINAS.
De acordo com os diferentes requisitos dos materiais do núcleo de ferro, é possível fornecer transformadores imersos em óleo com núcleos de ferro de folha de aço de silicone e transformadores imersos em óleo com núcleos de ferro em liga amorfa. Entre eles, os transformadores imersos em óleo de liga amorfa são transformadores de eficiência ultra-elevada com perdas de apenas 20 a 30% dos transformadores de chapa de aço de silício, sendo muito adequados para projetos com requisitos de alta eficiência energética.
Os transformadores imersos em óleo são componentes críticos em sistemas de energia elétrica, amplamente utilizados para conversão de tensão, transmissão de energia e distribuição através de grades. Esses transformadores utilizam óleo mineral ou fluido éster sintético como meio de isolamento e resfriamento, permitindo uma operação eficiente em condições de alta tensão.
De acordo com os requisitos de projeto do cliente, fornecemos serviços personalizados de transformadores. Conforme os diferentes materiais de isolamento, podem ser fornecidos transformadores de distribuição de óleo mineral sem PCB ecologicamente corretos, FR3 transformadores de potência imersos em óleo vegetal, e Transformadores de óleo NINAS.
De acordo com os diferentes requisitos dos materiais do núcleo de ferro, é possível fornecer transformadores imersos em óleo com núcleos de ferro de folha de aço de silicone e transformadores imersos em óleo com núcleos de ferro em liga amorfa. Entre eles, os transformadores imersos em óleo de liga amorfa são transformadores de eficiência ultra-elevada com perdas de apenas 20 a 30% dos transformadores de chapa de aço de silício, sendo muito adequados para projetos com requisitos de alta eficiência energética.
| Itens | Especificações do Transformador Imerso em Óleo |
|---|---|
| Origem | China |
| Descrições de produção | Transformador de potência imerso em óleo trifásico |
| Normas de referência | IEC 60076 |
| Capacidade | Até 150 MVA ou personalizado |
| Frequência | 60/50 Hz |
| Tensão (HV) | Até 230 KV ou personalizado |
| Tensão (LV) | Personalizado |
| Impedância | 10%-18% |
| Conexões (Grupo de Vetores) | Dyn11 |
| Comutador de taps sob carga/sem carga | ± 8 × 1.25% / ± 2 × 2.5% |
| Materiais principais | Aço de silicone |
| Materiais de enrolamento | Alumínio ou cobre |
| Resistência a raios impulso | Norma IEC |
| Tensão de resistência CA | Norma IEC |
| Classe de aumento da temperatura | Classe A |
| Aumento da temperatura | 60/65K |
| Método de arrefecimento | ONAN/ONAF |
Produto Principal
Certificações
Aplicação

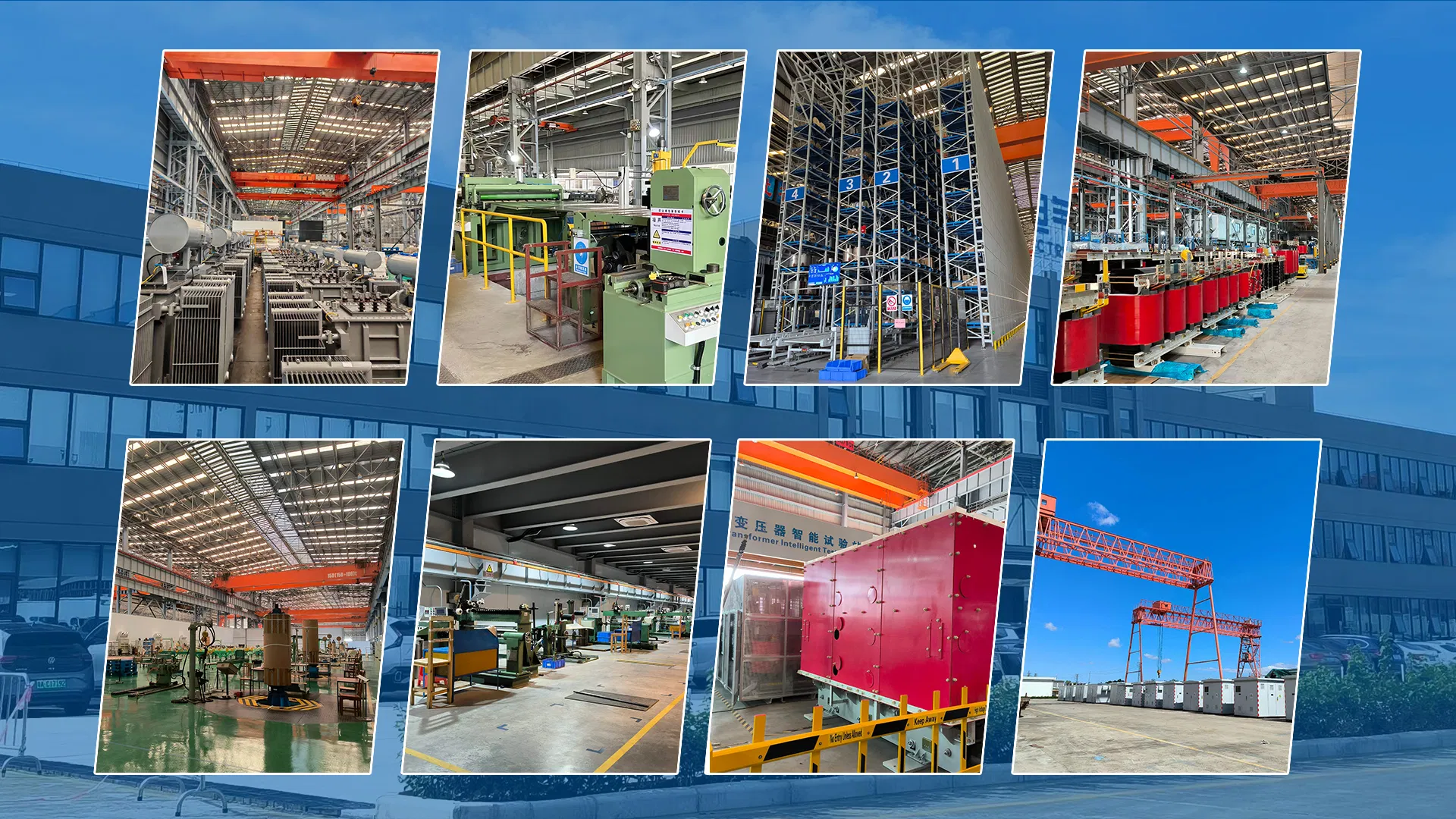

Perfil da Empresa
O nosso Cliente
Embalagem e envio
PERGUNTAS FREQUENTES
1. Você é fabricante?
Sim, somos um fabricante especializado com instalações de fabricação próprias dedicadas ao desenvolvimento de transformadores de alta performance.
2. Quais certificados os seus transformadores possuem?
Nossos transformadores atendem a rígidos padrões de segurança e desempenho, possuindo certificações reconhecidas internacionalmente, tais como CE, UL e KEMA.
3. Quais são as formas de pagamento aceitáveis?
Aceitamos transações flexíveis e seguras, sendo os pagamentos via T/T (Transferência Bancária) e L/C (Carta de Crédito) os métodos mais recomendados e praticados.
4. Qual é o tempo médio estimado para a produção?
Em média, a produção de um transformador leva de 4 a 6 semanas. Contudo, o prazo final pode sofrer variações em função da complexidade, especificações e customização do modelo.
5. Quais são os métodos de resfriamento utilizados nos transformadores imersos em óleo?
Nossos modelos utilizam tecnologias avançadas de resfriamento, operando através dos sistemas ONAN (Óleo Natural, Ar Natural) ou ONAF (Óleo Natural, Ar Forçado), garantindo máxima eficiência sob cargas de trabalho elevadas.
6. É possível solicitar o fornecimento de transformadores personalizados?
Sim. Oferecemos serviços personalizados sob medida, ajustando materiais de isolamento, enrolamentos (cobre ou alumínio) e núcleos (chapas de aço de silício ou liga amorfa) de acordo com os requisitos de cada projeto.
