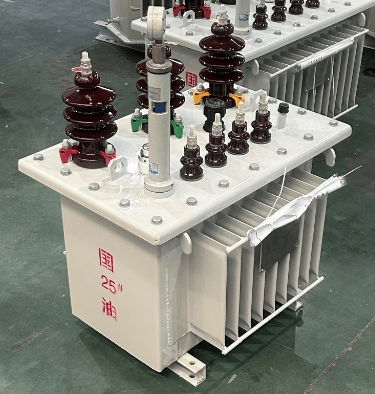

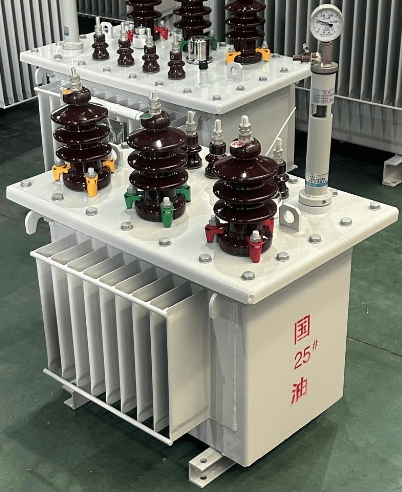

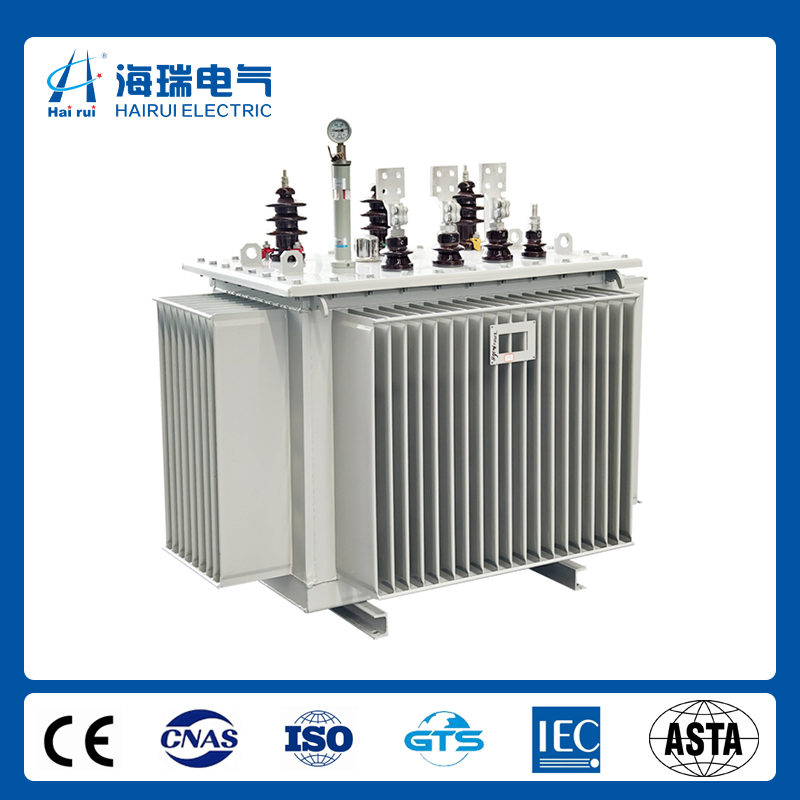

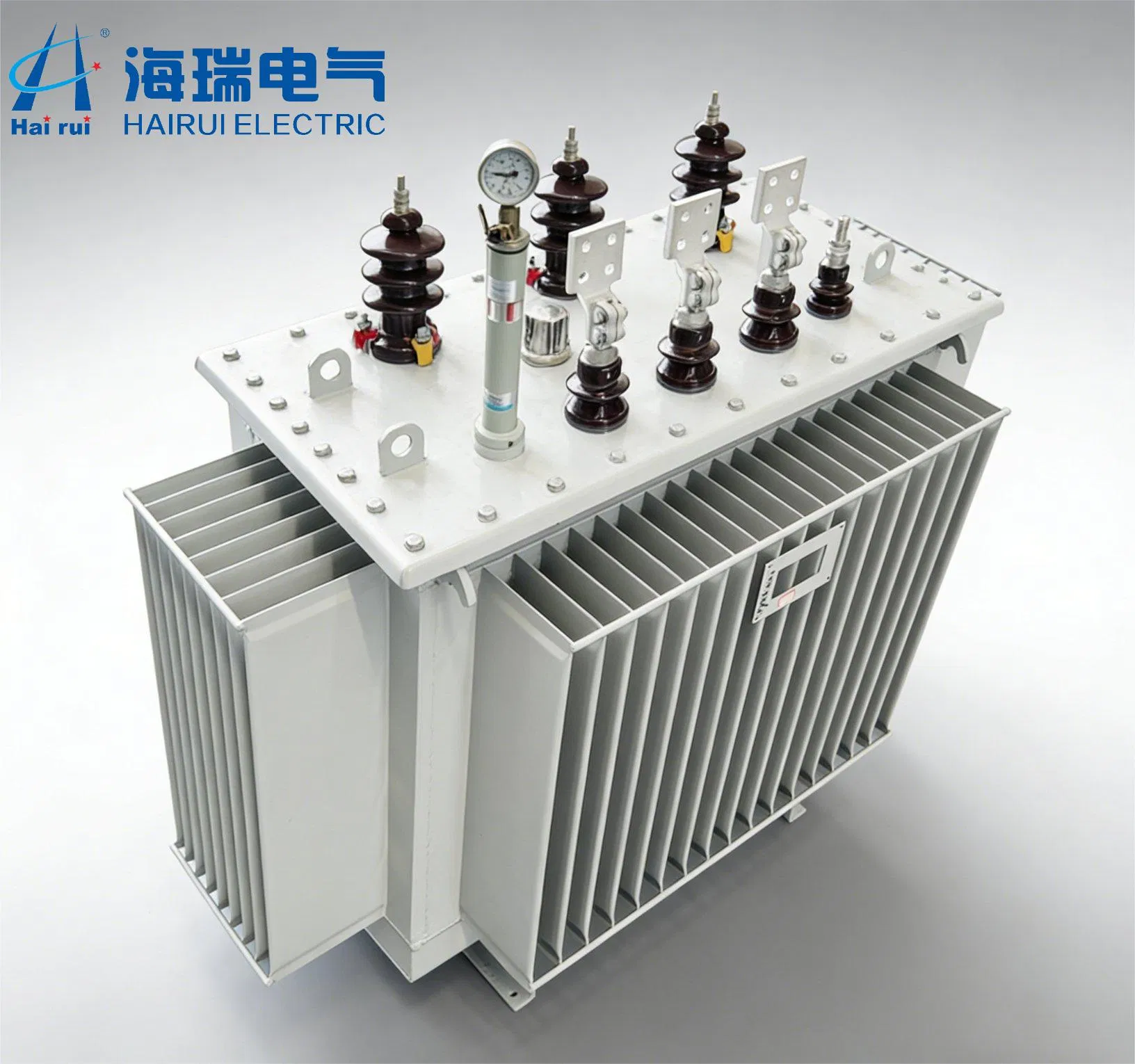

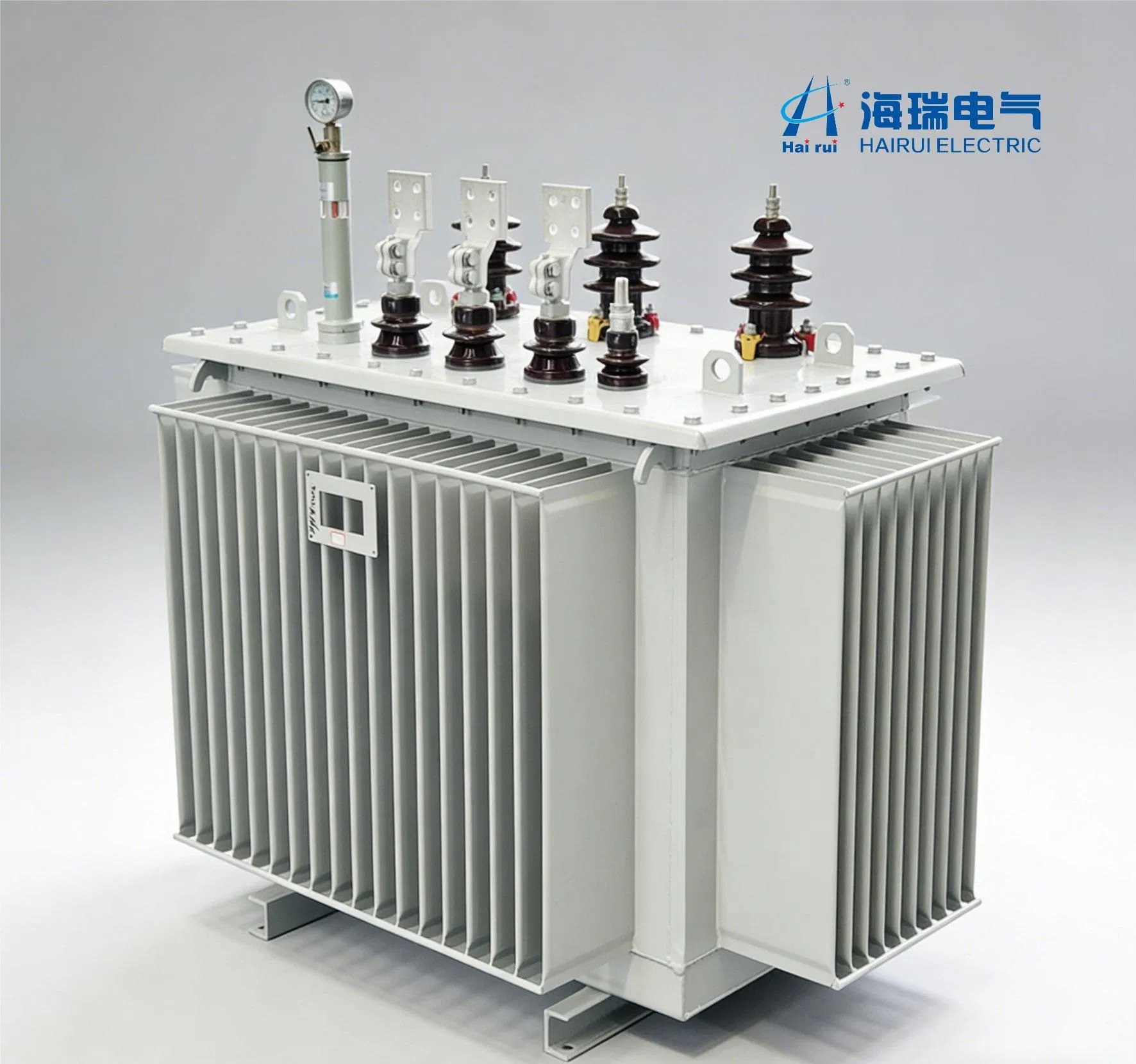

Transformador de liga amorfa de classe de 10 kV imerso em óleo

1. Pontos principais de inovação tecnológica:

• Efeito notável de poupança de energia, com perda de carga de apenas 25% a 35% dos produtos convencionais; desempenho superior, seguro, fiável e ecológico;
• Elevada resistência mecânica, forte capacidade de resistência a curto-circuito, funcionamento seguro e fiável; baixo ruído, instalação simples e sem necessidade de manutenção;
• Este produto passou na certificação de produtos economizadores de energia.

2. Visão geral:

Os transformadores podem converter a tensão da rede na tensão requerida pelo sistema ou carga, alcançar a transmissão e distribuição de energia eléctrica. Este transformador pode substituir transformadores por núcleo de aço de silicone e é amplamente utilizado em sistemas de distribuição no exterior. A ligação à rede de grande escala e o funcionamento deste produto podem obter bons efeitos de poupança de energia e reduzir a poluição do ar. É particularmente adequado para áreas com potência insuperlessa, grandes flutuações de carga e difícil manutenção dalmente, devido à estrutura totalmente vedada do transformador, o óleo isolante e o meio isolante não são polidos pela atmosfera, para que possam operar em ambientes humidoideos. É um equipamento de distribuição ideal para redes de distribuição urbanas e rurais.

3. Características estruturais:

O núcleo do transformador é feito de tiras de liga amorfa rolando. A perda de carga no é reduzida em cerca de 80% em comparação com a do transformador do tipo s9 e cerca de 25% inferior ao valor especificado na JB/T10318. O lado de baixa tensão adota bobinas de folha de cobre para melhorar a capacidade do transformador de suportar curto-circuitos. O grupo de ligações adota Dyn11 para reduzir o impacto de harmónicos na rede de alimentação e não revelar a qualidade da fonte de alimentação. O reservatório de óleo e a tampa do reservatório estão soldados numa estrutura totalmente vedada integrada para prolongar o circuito de assistência e eliminar a necessidade de manutenção, sendo que o transformador utiliza uma injecção de óleo a vácuo para eliminar completamente as bolhas nas bobinas e assegurar um desempenho de isolamento estável, Cada transformador é submetido a um teste de impulso de relâmpagos em onda de gaivota com uma tensão de pico 25% superior à norma nacional antes de sair da fábrica para garantir a operacionalidade segura e fiável do transformador.
