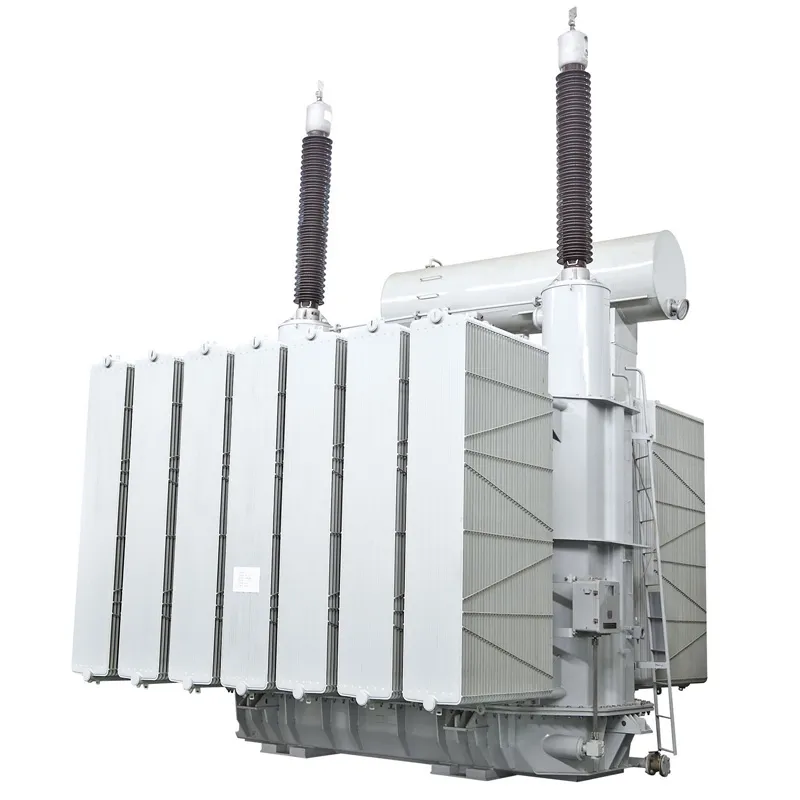

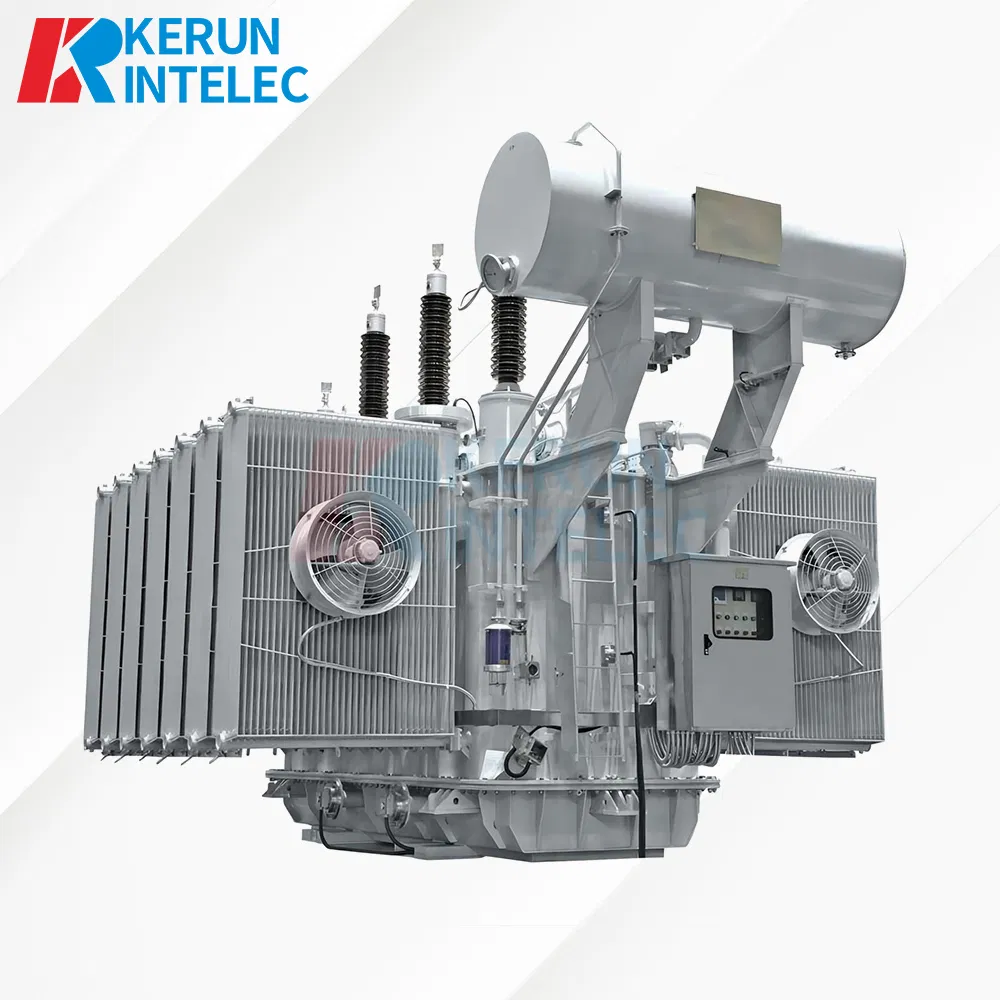

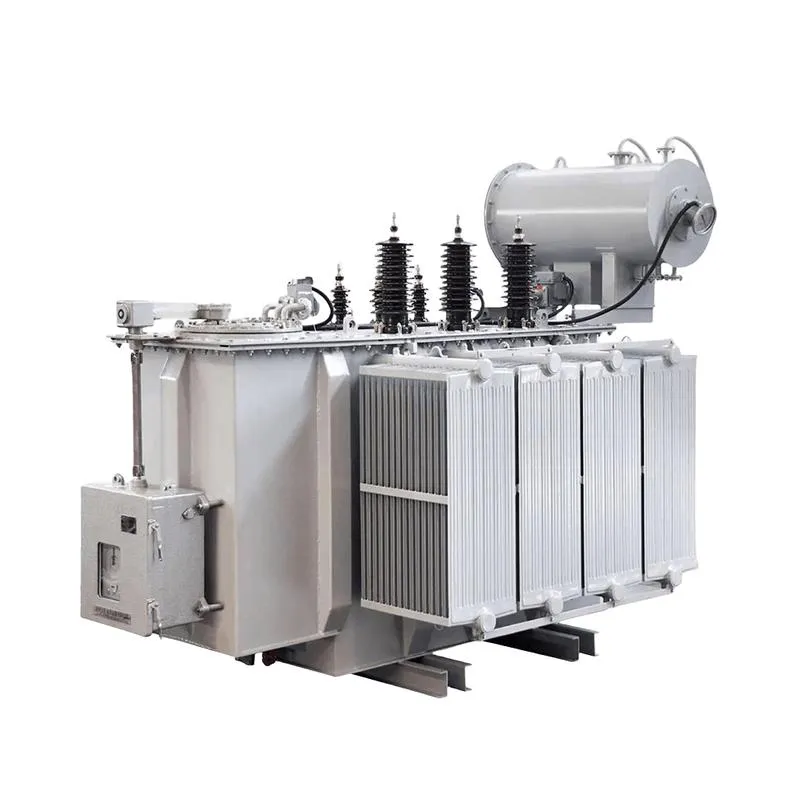

35kv-363kv 3.15kv-66kv 2000kVA-300mva Transformador de Potência Elétrico de Alta Tensão Imerso em Óleo para Subestação Grande
Descrição do produto

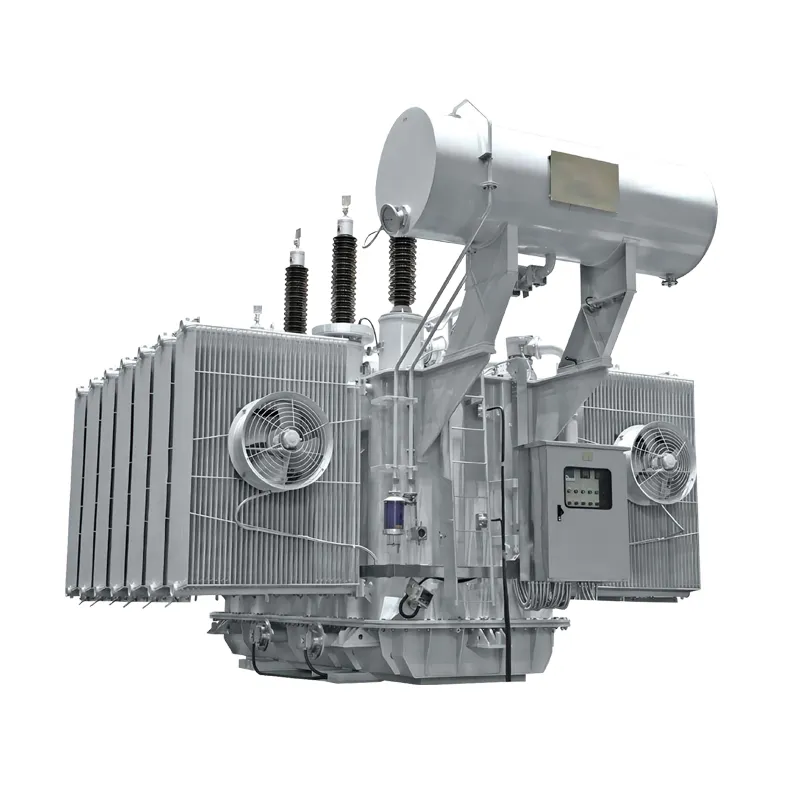

Transformador imerso em óleo
Descrição técnica
- • Potência nominal: Até 300 MVA
- • Tensão primária: Até 242 kV
- • Tensões secundárias: Até 69 kV
- • Tipo de arrefecimento: ONAN/ONAF
- • Óleo de isolamento: Fluidos minerais ou fluidos éster MIDEL

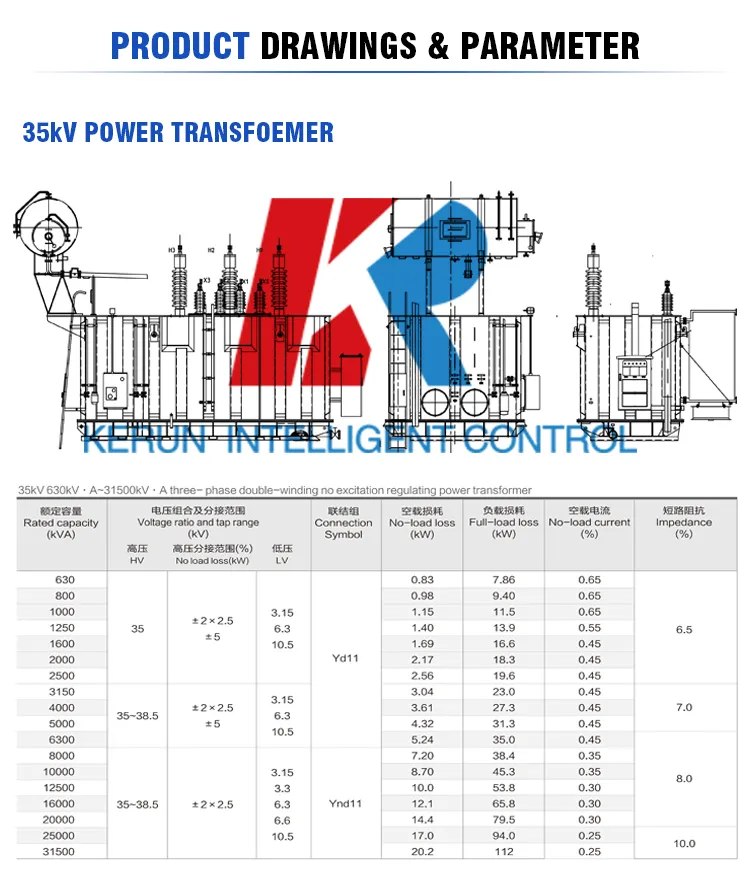

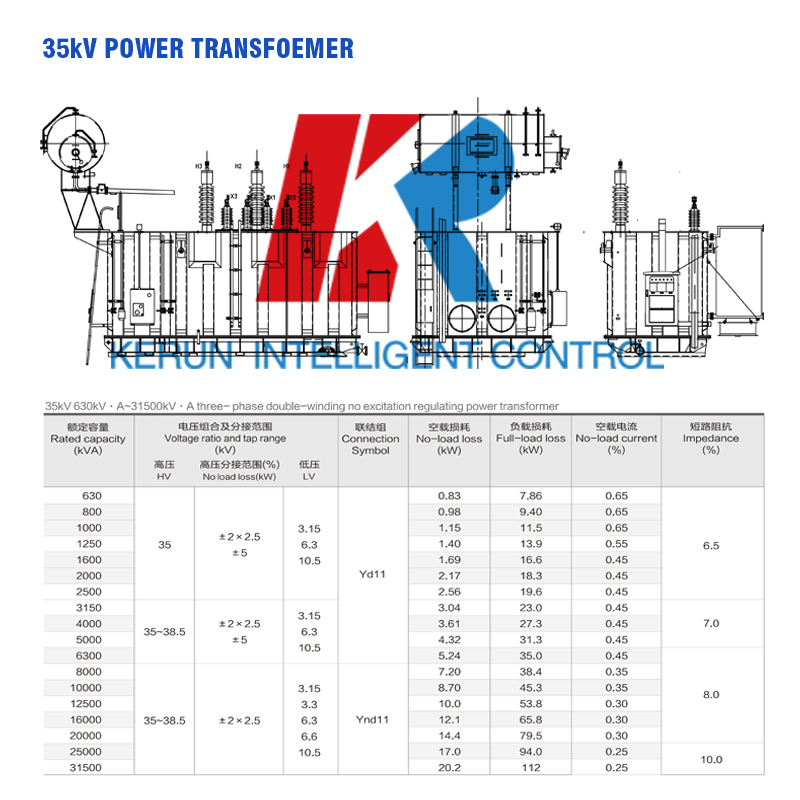

| 35 kV 630 kV - A31500 kVA transformador de corrente trifásico de enrolamento duplo sem regulação de excitação | ||||||||
| Capacidade nominal (KVA) | Relação de tensão e intervalo de torneira (kV) HV sem perda de carga (kW) LV |
Ligação Símbolo | Perda sem carga (KW) | Perda de carga total (KW) | Corrente sem carga (%) | impedância (%) | ||
| 630 | 35 | ± 2 × 2.5 ± 5 |
3.15 6.3 10.5 |
Yd11 | 0.83 | 7.86 | 0.65 | 6.5 |
| 800 | 0.98 | 9.40 | 0.65 | |||||
| 1000 | 1.15 | 11.5 | 0.65 | |||||
| 1250 | 1.40 | 13.9 | 0.55 | |||||
| 1600 | 1.69 | 16.6 | 0.45 | |||||
| 2000 | 2.17 | 18.3 | 0.45 | |||||
| 2500 | 2.56 | 19.6 | 0.45 | |||||
| 3150 | 35 ~ 38.5 | ± 2 × 2.5 ± 5 |
3.15 6.3 10.5 |
3.04 | 23.0 | 0.45 | 7.0 | |
| 4000 | 3.61 | 27.3 | 0.45 | |||||
| 5000 | 4.32 | 31.3 | 0.45 | |||||
| 6300 | 5.24 | 35.0 | 0.45 | 8.0 | ||||
| 8000 | 35 ~ 38.5 | ± 2 × 2.5 | 3.15 3.3 6.3 6.6 10.5 |
Ynd11 | 7.20 | 38.4 | 0.35 | |
| 10000 | 8.70 | 45.3 | 0.35 | |||||
| 12500 | 10.0 | 53.8 | 0.30 | |||||
| 16000 | 12.1 | 65.8 | 0.30 | |||||
| 20000 | 14.4 | 79.5 | 0.30 | |||||
| 25000 | 17.0 | 94.0 | 0.25 | 10.0 | ||||
| 31500 | 20.2 | 112 | 0.25 | |||||

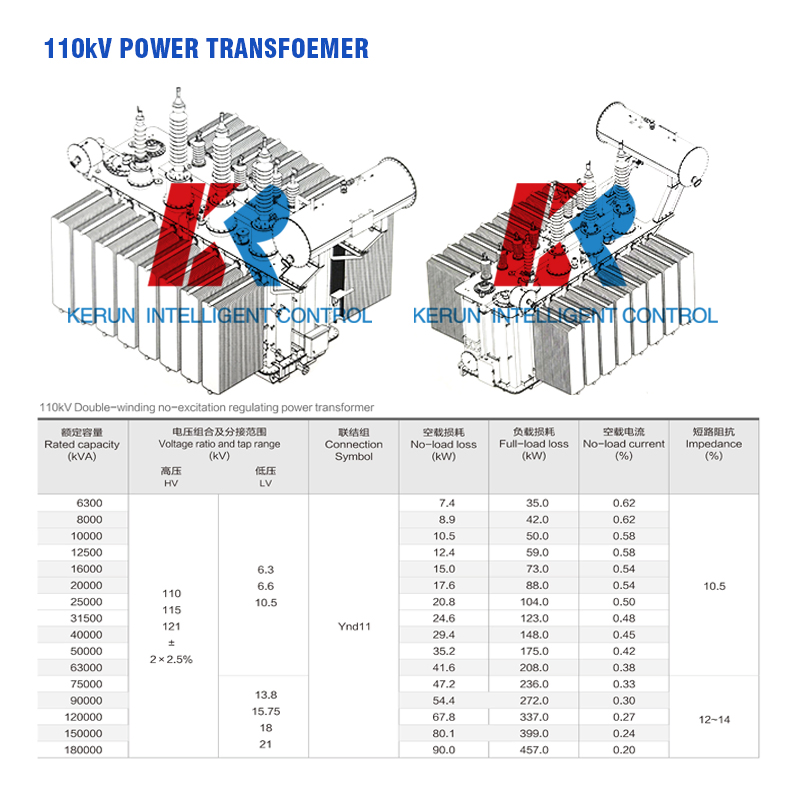

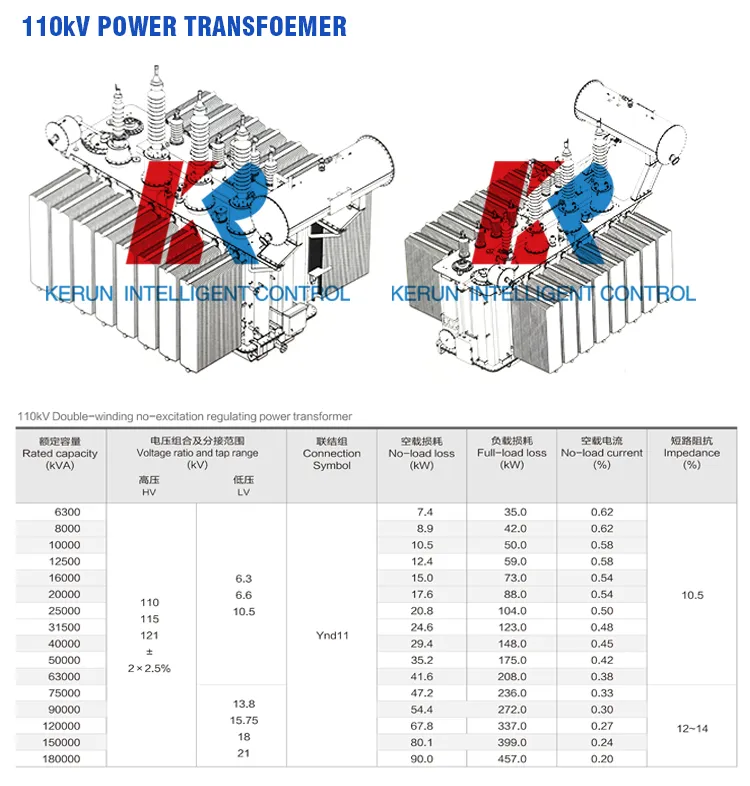

| Transformador de corrente de regulação sem excitação de duplo enrolamento de 110 kV | |||||||
| Capacidade nominal (KVA) | Relação de tensão e intervalo de torneira (kV) | Ligação Símbolo | Perda sem carga (KW) | Perda de carga total (KW) | Corrente sem carga (%) | impedância (%) | |
| HV | LV | ||||||
| 6300 | 110 121 ± 2 × 2.5% |
6.3 6.6 10.5 |
Ynd11 | 7.4 | 35.0 | 0.62 | 10.5 |
| 8000 | 8.9 | 42.0 | 0.62 | ||||
| 10000 | 10.5 | 50.0 | 0.58 | ||||
| 12500 | 12.4 | 59.0 | 0.58 | ||||
| 16000 | 15.0 | 73.0 | 0.54 | ||||
| 20000 | 17.6 | 88.0 | 0.54 | ||||
| 25000 | 20.8 | 104.0 | 0.50 | ||||
| 31500 | 24.6 | 123.0 | 0.48 | ||||
| 40000 | 29.4 | 148.0 | 0.45 | ||||
| 50000 | 35.2 | 175.0 | 0.42 | ||||
| 63000 | 41.6 | 208.0 | 0.38 | ||||
| 75000 | 13.8 15.75 18 21 |
47.2 | 236.0 | 0.33 | 12~14 | ||
| 90000 | 54.4 | 272.0 | 0.30 | ||||
| 120000 | 67.8 | 337.0 | 0.27 | ||||
| 150000 | 80.1 | 399.0 | 0.24 | ||||
| 180000 | 90.0 | 457.0 | 0.20 | ||||

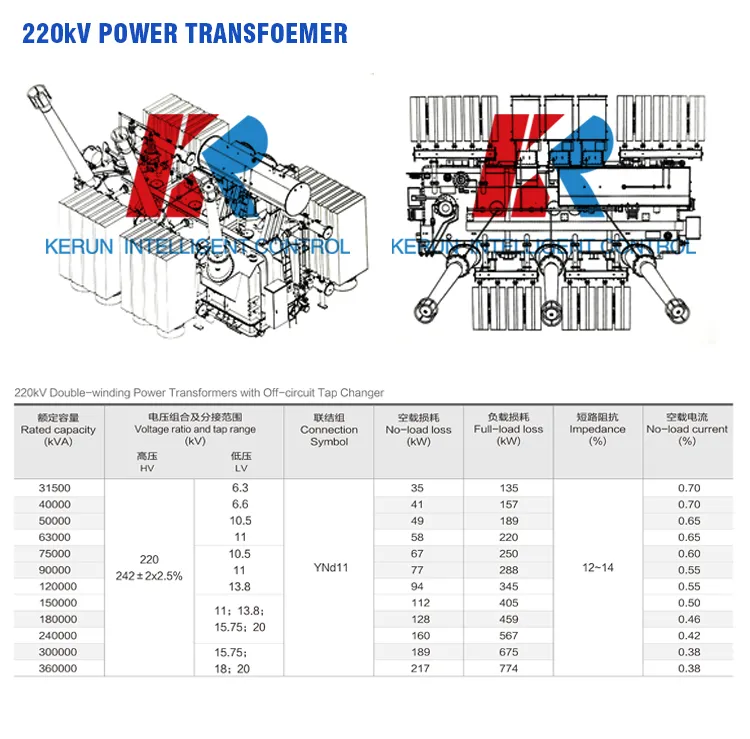

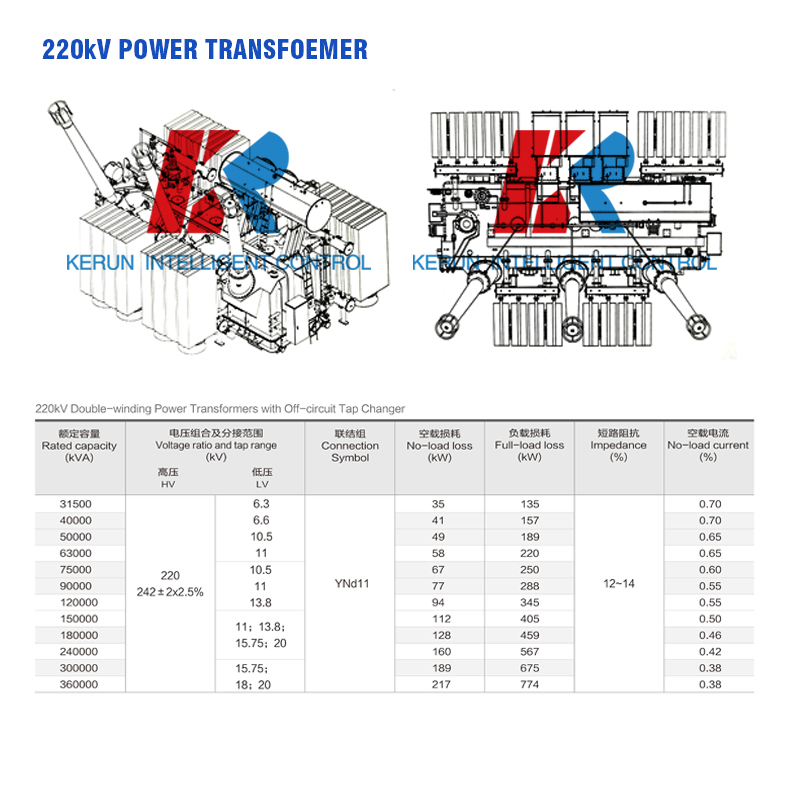

| Transformadores de corrente de dois enrolamentos de 220 kV com carregador de torneira fora do circuito | |||||||
| Capacidade nominal (KVA) | Relação de tensão e intervalo da torneira (KV) | Ligação Símbolo | Perda sem carga (KW) | Perda de carga total (KW) | impedância (%) | Corrente sem carga (%) | |
| HV | LV | ||||||
| 31500 | 220 242 ± 2x2.5% |
6.3 6.6 10.5 11 |
YNd11 | 35 | 135 | 12~14 | 0.70 |
| 40000 | 41 | 157 | 0.70 | ||||
| 50000 | 49 | 189 | 0.65 | ||||
| 63000 | 58 | 220 | 0.65 | ||||
| 75000 | 10.5 11 13.8 |
67 | 250 | 0.60 | |||
| 90000 | 77 | 288 | 0.55 | ||||
| 120000 | 94 | 345 | 0.55 | ||||
| 150000 | 11;13.8; 15.75;20 |
112 | 405 | 0.50 | |||
| 180000 | 128 | 459 | 0.46 | ||||
| 240000 | 160 | 567 | 0.42 | ||||
| 300000 | 15.75; 18;20 |
189 | 675 | 0.38 | |||
| 360000 | 217 | 774 | 0.38 | ||||
Aplicações de transformadores
✓
O transformador de 35 kV é geralmente aplicável à linha de distribuição.
✓
O transformador de 110 kV ~ 550 kV é adequado para o projecto da linha de transmissão, podendo ser utilizado como um transformador de fase ascendente ou descendente.
✓
Existem também grandes empresas de energia que utilizam transformadores auxiliares de transformadores de alta tensão, tornando o campo de aplicação mais amplo, como vários projectos de geração de energia, engenharia ferroviária, engenharia de energia eléctrica para grandes empresas, etc.
Características do transformador
★
Perda baixa
★
Ruído baixo
★
Aumento de temperatura baixo
★
Alta resistência à capacidade de curto-circuito
★
Baixa descarga parcial, extensão da vida útil do transformador
Vantagem do transformador
1
A ampla experiência e incomparável conhecimento na indústria de transformadores de potência são combinados com a competência exclusiva de utilidade elétrica para oferecer serviços de alta qualidade a uma ampla gama de clientes.
2
O transformador é baseado nos padrões ANSI, UL, IEEE, bem como NEMA para design e produção. A capacidade pode atingir 300 mva.
3
Projetados e otimizados absorvendo e utilizando tecnologias avançadas, estes transformadores apresentam baixa descarga parcial, baixa perda, baixo ruído, leveza e alta confiabilidade. O excelente desempenho garante estabilidade, economia e proteção ambiental, sendo adequado para centrais elétricas, subestações e grandes empresas industriais.
Fabricantes PowerTransformer
Os engenheiros têm 40 anos de experiência na indústria de transformadores e acumularam uma grande experiência na participação em diferentes projetos em vários países. Com base em casos de cooperação de projetos, podemos ajudá-lo a analisar os tipos de transformadores de que necessita na construção de projetos e fornecer distribuição completa de energia e outras soluções.
Perguntas Frequentes (FAQ)
P: Você é um fabricante ou uma empresa de negociação?
R: Somos um fabricante profissional de transformadores com mais de 20 anos de experiência. Oferecemos suporte completo a OEM & ODM.
P: Para que mercados você exporta principalmente?
R: Exportamos para mais de 20 países localizados na América do Sul, América do Norte, Europa, Médio Oriente, África, entre outras regiões.
P: Quais certificados e padrões você tem?
R: Possuímos as certificações ISO9001-2008, OHSAS 18001:2007 e ISO4001:2004L. Nossos produtos são produzidos em conformidade com as normas IEC, ANSI, KEMA e GOST.
P: Quanto tempo demora o seu tempo de entrega?
R: Após a determinação do projeto técnico, concluímos a produção e o envio num prazo de 20 dias, dependendo principalmente da quantidade solicitada.
P: Qual é o padrão de embalagem?
R: Nossa embalagem padrão é dividida em três tipos: paletes de madeira, estruturas de madeira e caixas de madeira, podendo também ser totalmente personalizada de acordo com as necessidades do cliente.
P: Quais moedas e tipos de pagamento são aceitos?
R: Aceitamos pagamentos em moedas USD e CNY. Os tipos de pagamento suportados incluem T/T (Transferência Bancária) e L/C (Carta de Crédito).
