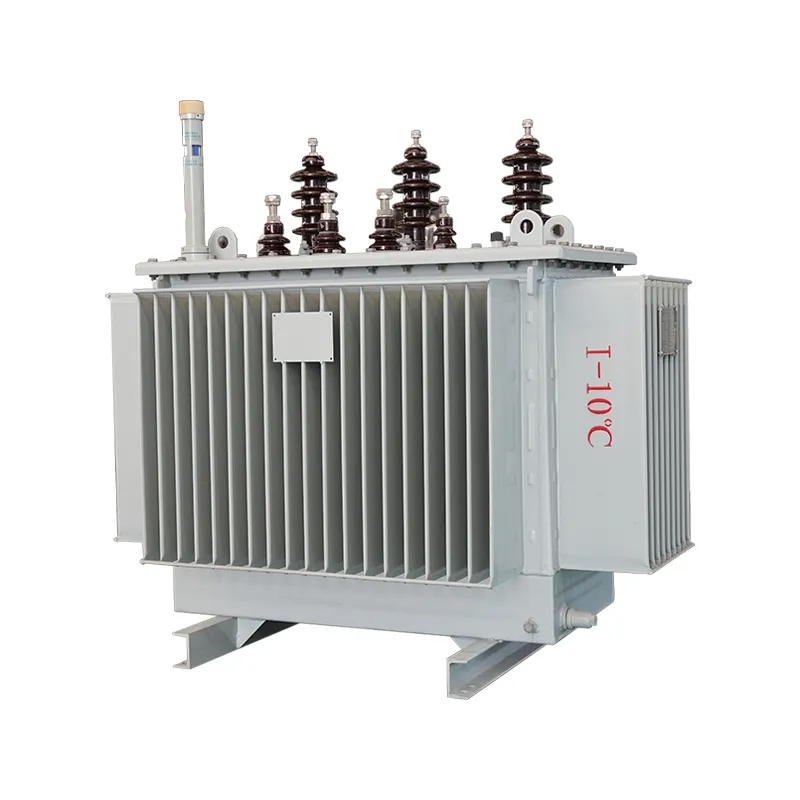

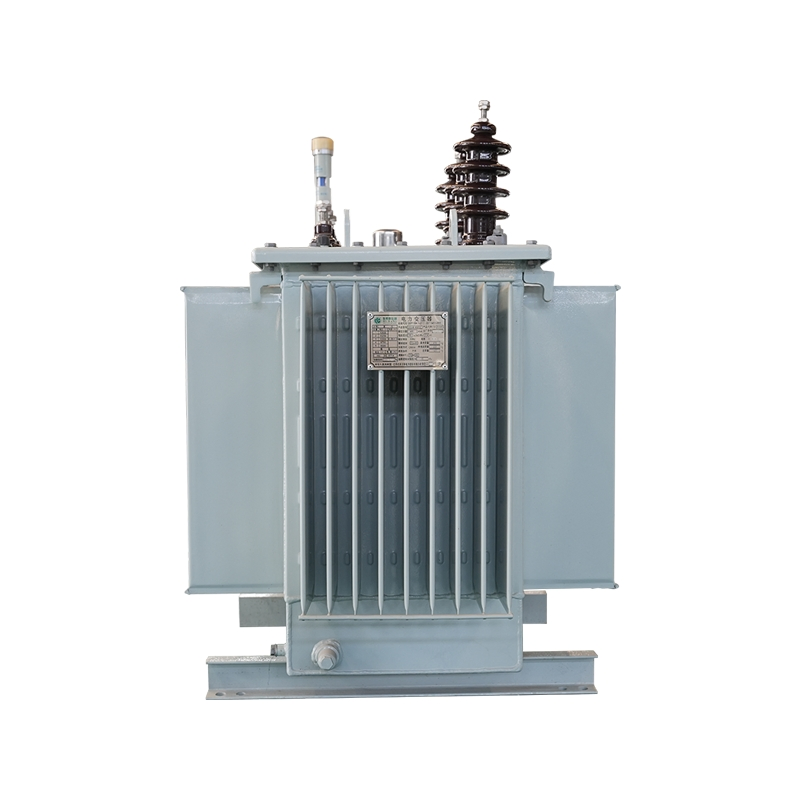

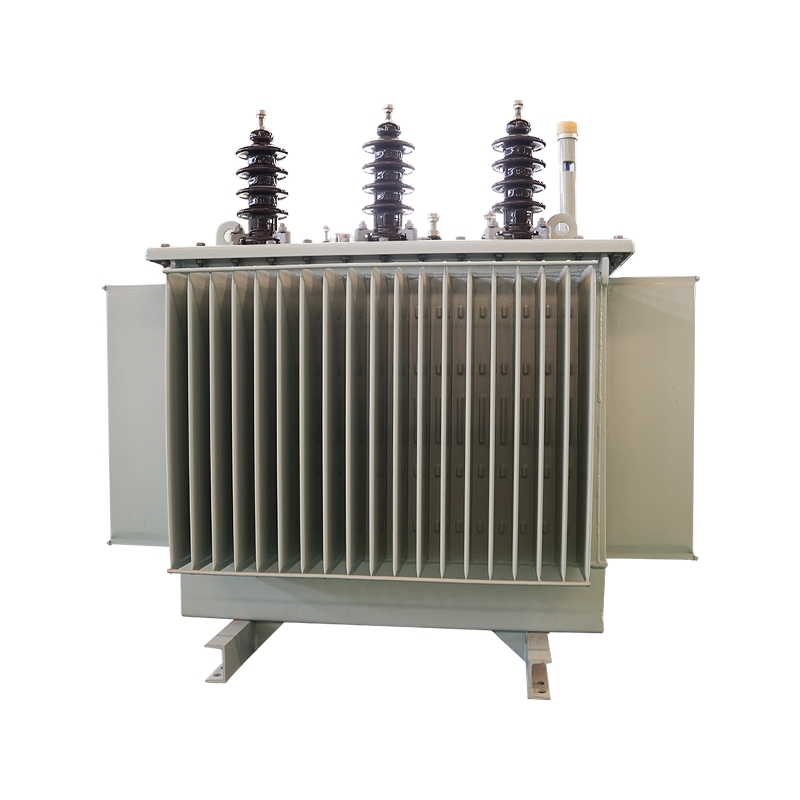

Transformador de Potência de Distribuição de Alta Tensão Selado para Exterior, Resfriado a Óleo, Trifásico e em Carga
Descrição do produto
Informação Básica
N ° de Modelo.
S-13-2000-35
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Transformador Multi-Enrolamento
Certificação
ISO9001-2000, ISO9001
Uso
Transformador monofásico, Potência, Distribuição
Características de frequência
Frequência de Potência
Forma do Núcleo
EI
Material de enrolamento
Alumínio
Capacidade
500 kva
Alta tensão
13,2 kg
Baixa tensão
400V
Padrão
iec60076
Pacote de Transporte
Caixa de madeira
Especificação
5 cbm
Origem
China
Código HS
8504210000
Capacidade de Produção
8000 peças por ano
Descrição do Produto

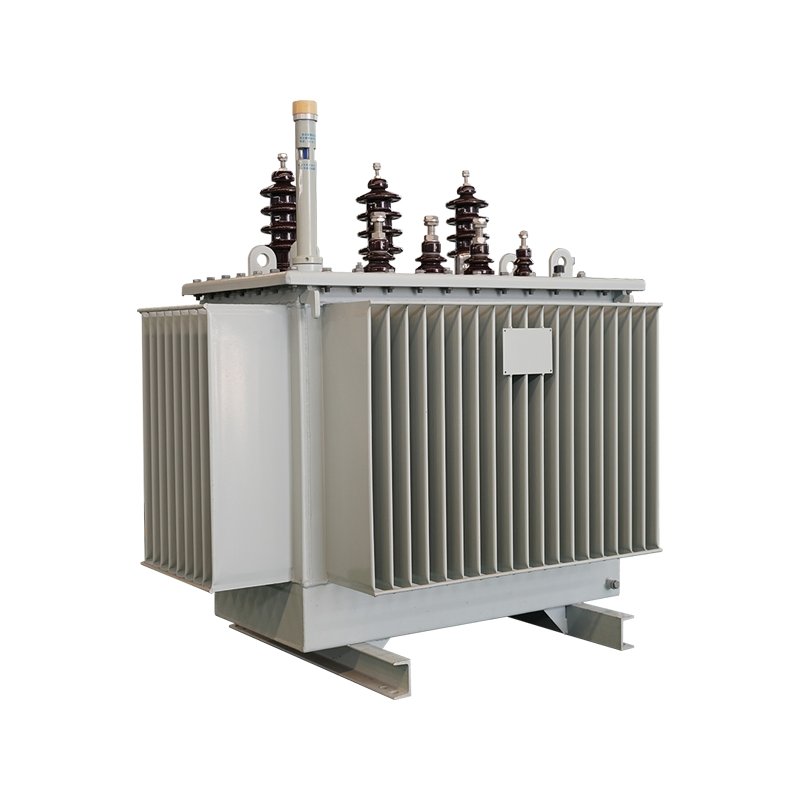

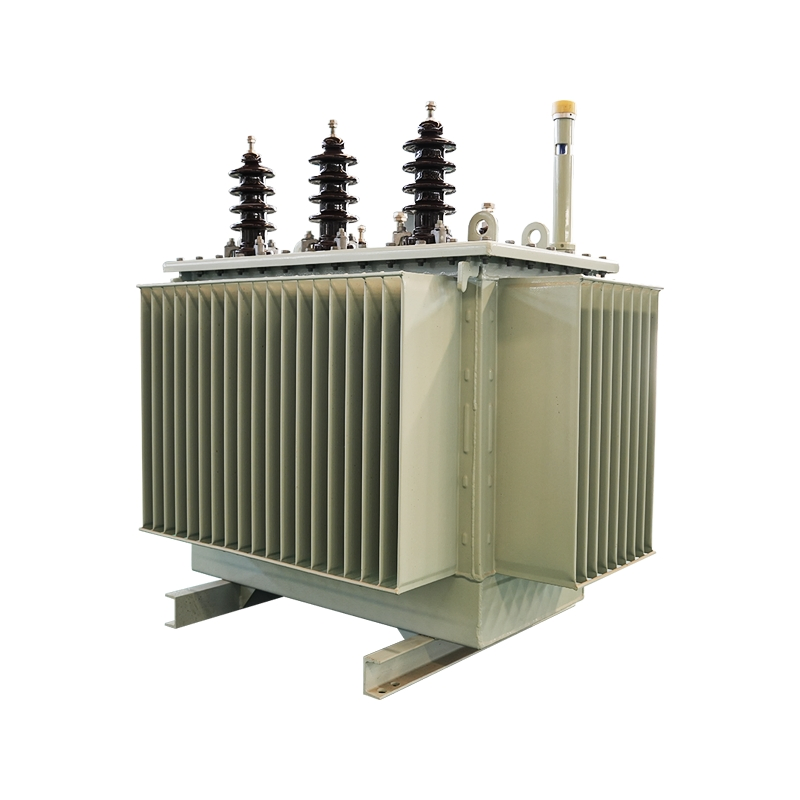

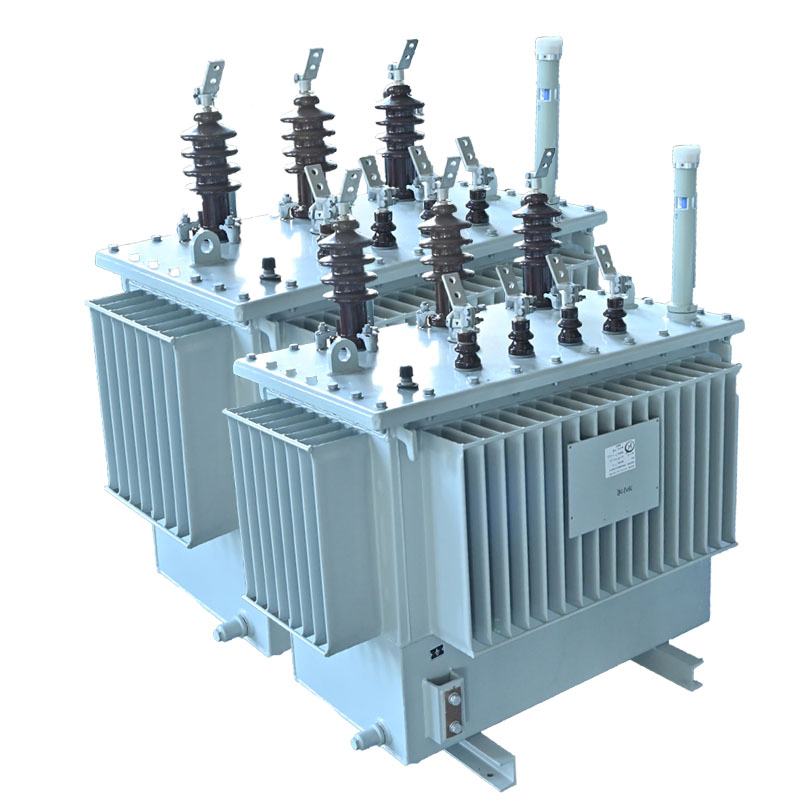

Distribuição de alta tensão transformador de potência vedado no exterior com refrigeração a óleo sob carga Transformador trifásico
Concebido para uma fiabilidade excepcional e eficiência máxima, este transformador trifásico imerso em óleo de 500 kVA 13,2 kV possui enrolamentos de alumínio superiores. Proporciona uma solução económica, mas robusta, ideal para aplicações de média tensão. Em conformidade com as normas IEC ou ANSI, proporciona um desempenho térmico excepcional, perda mínima e uma vida útil prolongada, mesmo nas condições mais exigentes.
Com um design compacto e robusto, este transformador é perfeito para redes de serviços públicos, instalações industriais e instalações comerciais que exigem uma fonte de alimentação estável e contínua. Os enrolamentos de alumínio minimizam o peso e os custos, mantendo um desempenho elétrico e uma fiabilidade impecáveis.
Principais Características
- Potência nominal: 500 kVA
- Tensão primária: 13.2 kV
- Tensão secundária: Personalizada de acordo com as suas necessidades (por exemplo, 400/230V)
- Material de enrolamento: Alumínio de alta condutividade Premium
- Tipo de arrefecimento: Eficiente ONAN (Oil Natural Air)
- Classe de isolamento: F ou adaptada às especificações
- Conformidade padrão: Cumpre as normas IEC 60076/ANSI C57
- Aplicações: Perfeito para redes de distribuição, edifícios comerciais e cargas industriais

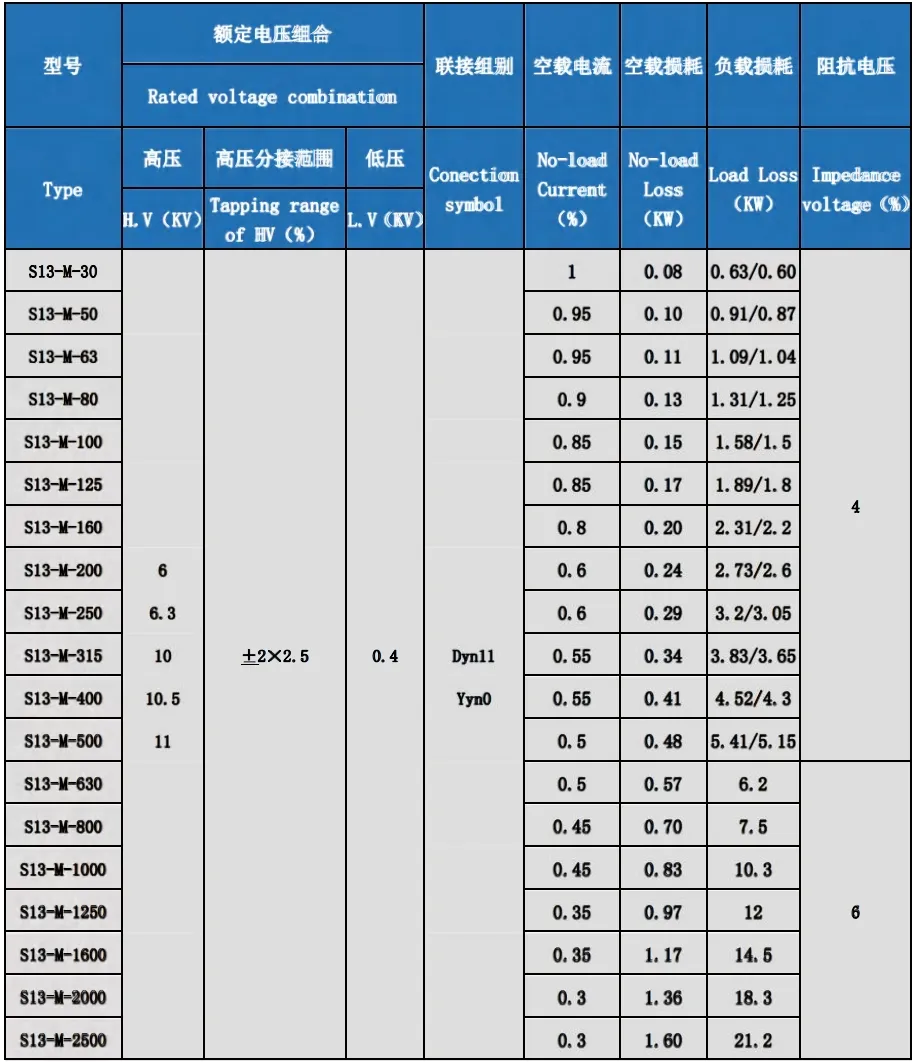

Especificações Técnicas
(Configurações personalizadas disponíveis mediante solicitação.)
| Modelo | HV (KV) | Intervalo de toque de HV (%) | LV (KV) | Grupo de Vetores | Perda de carga sem carga (KW) | Perda de carga (KW) | Impedância (%) |
|---|---|---|---|---|---|---|---|
| S13-M-400 | 6 6.3 10 10.5 11 13.2 |
± 2 * 2.5 | 0.4 | Dyn11 Yyn0 |
0.41 | 4.52/4.3 | 4 |
| S13-M-500 | 0.48 | 5.41/5.15 | |||||
| S13-M-630 | 0.57 | 6.2 | 6 | ||||
| S13-M-800 | 0.7 | 7.5 |

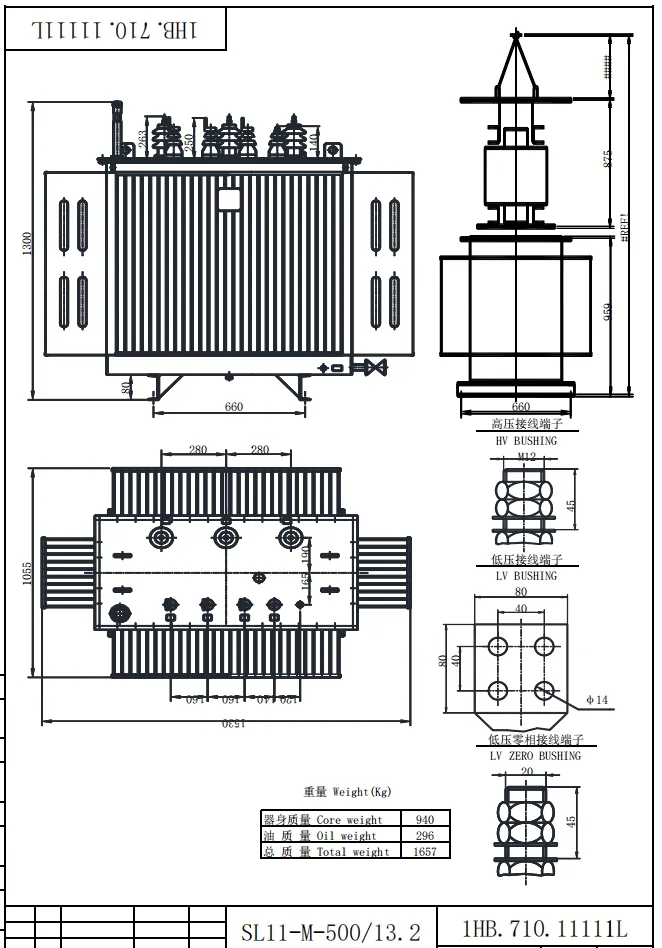

Desenhos e Dimensões
Aceda a diagramas CAD detalhados e diagramas dimensionais após consulta. A nossa equipa de engenharia especializada está pronta para fornecer designs personalizados para satisfazer as suas necessidades específicas de projeto.
Serviço Pós-Venda
🛡️ Garantia Padrão
Fique tranquilo com a nossa garantia de 12 meses ou 2.000 horas de funcionamento (o que ocorrer primeiro).
🌐 Suporte Global
Beneficie da assistência técnica 24/7 e de um fornecimento fiável de peças sobresselentes.
🎓 Formação
Escolha entre a formação de funcionamento/manutenção no local ou remota.

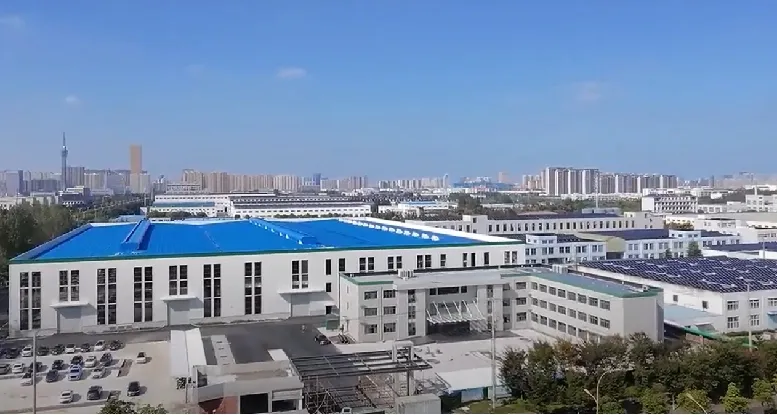

Perfil da Empresa
Como fabricante líder com 17 anos de experiência, somos especializados em transformadores de alta qualidade. O nosso compromisso é fornecer soluções de energia fiáveis e eficientes em todo o mundo.
Porquê escolher-nos?
- Aproveite nossos recursos OEM/ODM para soluções personalizadas.
- Beneficie de preços competitivos e descontos apelativos a granel.
- Experimente o envio rápido com um suporte de desalfandegamento sem costuras.
- Acesse soluções de projeto completas prontas para uso.

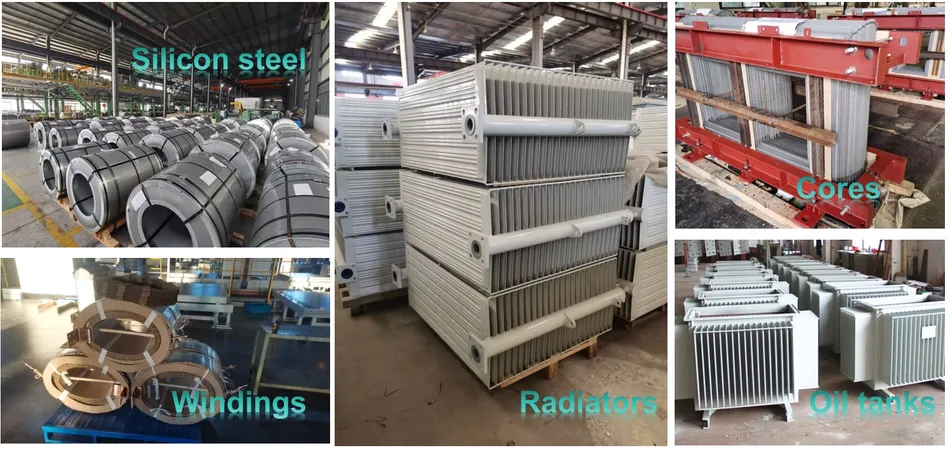

Outros Produtos
- Aço elétrico CRGO
- Núcleos do transformador
- Depósitos de óleo e radiadores
- Estação secundária Padmount
- Estação secundária pré-fabricada
Perguntas Frequentes
Qual é o prazo para encomendas?
Os modelos padrão estão prontos em 30 dias; as unidades personalizadas demoram 45 dias.
Você fornece serviço pós-venda no exterior?
Absolutamente, temos centros de serviços de parceria estrategicamente localizados em regiões chave.
Posso solicitar um tamanho de balde personalizado?
Certamente! Disponibilizamos acessórios personalizados para se adaptarem às suas necessidades.
Que documentos você fornece para exportação?
Fornecemos um pacote de exportação abrangente, incluindo fatura comercial, lista de embalagem, lista de embarque, COC e muito mais.
Como faço para fazer um pedido?
Basta entrar em contacto connosco para obter um orçamento e confirmar os detalhes para a emissão de uma Ordem de compra (PO).
Qual é a garantia padrão dos transformadores?
A garantia padrão é de 12 meses ou 2.000 horas de funcionamento (o que ocorrer primeiro), contando com suporte técnico global 24/7.
