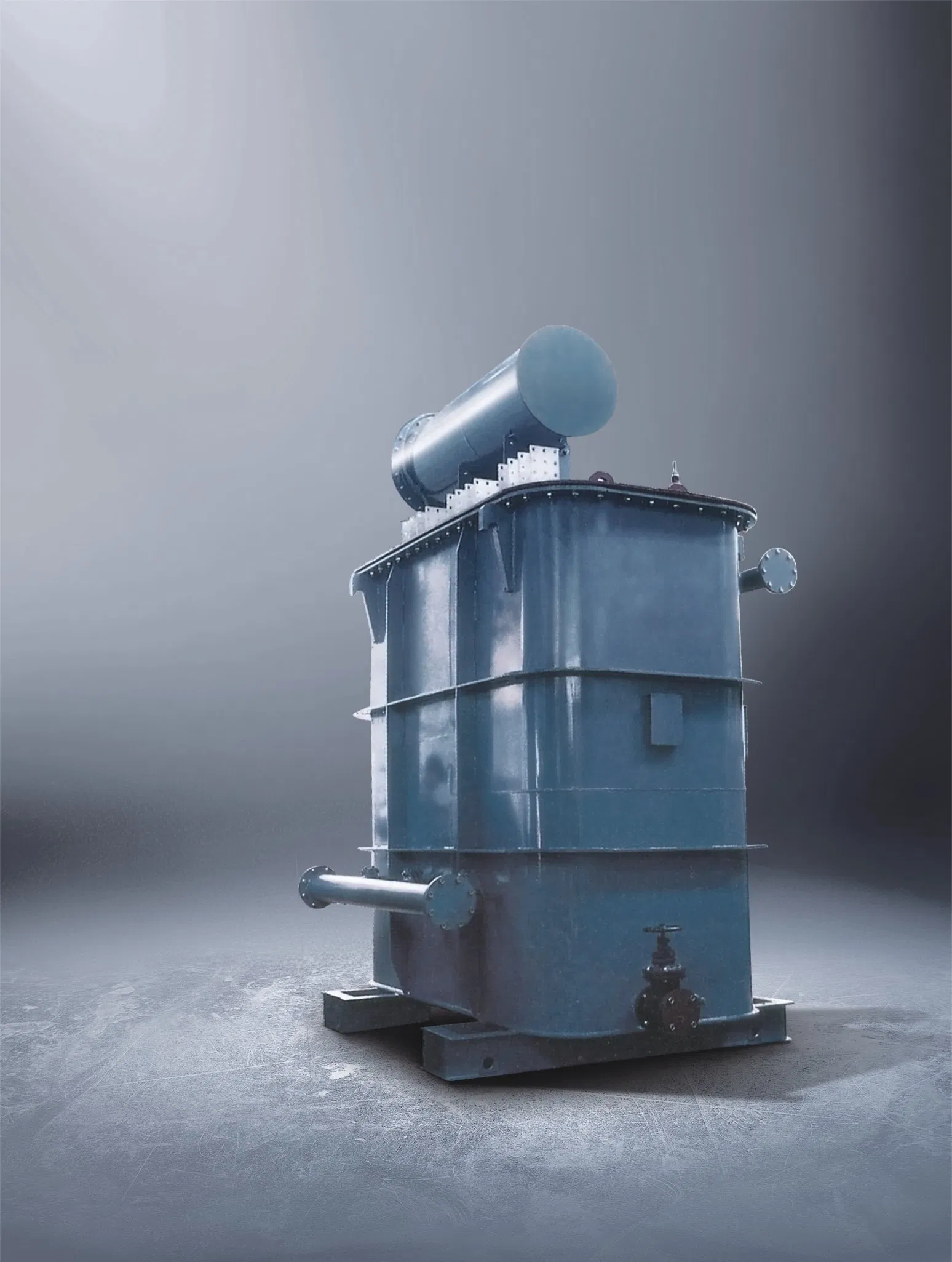

Transformador Retificador Zs 500K-6300kVA para Forno de Frequência Intermediária
Descrição do produto
Informação Básica
N ° de Modelo
ZS 500K-6300KVA
Testemunho
Transformer Tipo Núcleo
Método de Arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de Enrolamento
Transformador de Dois Enrolamentos
Certificação
ISO9001-2000, ISO9001, ce
Uso
Transformador de potência, Transformador de distribuição
Características de Frequência
Frequência de Potência
Forma do Núcleo
Anel
Símbolo de Ligação
dyn11 ou dyn0
Pacote de Transporte
caixa de madeira
Especificação
tipo ctoc tesyed
Origem
Zhejiang China Mainland
Código HS
85042100
Capacidade de Produção
5000 peças/mês
Descrição de Produto
✓
Âmbito de aplicação
Esse transformador fornece rectificação fonte de alimentação especialmente para frequência intermediária fornalha, de acordo com as suas características de carga de frequência intermédia forno, o transformador está equipada com alta capacidade de sobrecarga, menos corrente harmônica, boa eficiência de refrigeração...
⚙
Os parâmetros técnicos
| Modelo | Capacidade nominal (KVA) | Tensão Nominal (kV) | Grupo de Ligação | Peso (kg) | Delinear dim. (M) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| HV | LV | Símbolo | Corpo | Peso Óleo | Bruto | L | W | H | ||
| -500/10 ZS | 500 | 6.0 6.3 10 35 |
0,575 0.66 1.25 |
Dy11 | 970 | 380 | 1800 | 1.63 | 1.13 | 1.62 |
| -630/10 ZS | 630 | 1260 | 450 | 2210 | 1.75 | 1.15 | 1.74 | |||
| -800/10 ZS | 800 | 1620 | 580 | 2880 | 1.82 | 1.36 | 1.88 | |||
| Os ZS-1000/10 | 1000 | 1850 | 750 | 2450 | 1.95 | 1.63 | 2.012 | |||
| Os ZS-1250/10 | 1250 | 2080 | 780 | 3660 | 2.04 | 1.84 | 2.12 | |||
| Os ZS-1600/10 | 1400 | 2240 | 800 | 3950 | 2.06 | 2.03 | 2.17 | |||
| Os ZS-1800/10 | 1600 | 2550 | 850 | 4300 | 2.10 | 2.06 | 2.22 | |||
| Os ZS-2000/10 | 1800 | 2650 | 1100 | 5200 | 2.80 | 2.12 | 2.27 | |||
| Os ZS-2500/10 | 2000 | 2950 | 1140 | 5310 | 2.30 | 2.24 | 2.32 | |||
| Os ZS-3000/10 | 2500 | 3350 | 1515 | 6500 | 2.35 | 1.78 | 2.65 | |||
| Os ZS-3500/10 | 3000 | 3600 | 1600 | 7600 | 2.55 | 2.16 | 2.71 | |||
| Os ZS-1000/10 | 3500 | 4350 | 2100 | 8850 | 2.65 | 2.20 | 2.75 | |||
| Os ZS-1250/10 | 1000 | 6.0 6.3 10 35 |
2×0,575 2×0,66 |
Dy11/Dd0 | 2200 | 1180 | 3950 | 2.30 | 1.70 | 2.20 |
| Os ZS-1400/10 | 1250 | 2430 | 1230 | 4530 | 2.36 | 1.75 | 2.27 | |||
| Os ZS-1600/10 | 1400 | 2600 | 1400 | 5200 | 2.43 | 1.80 | 2.00 | |||
| Os ZS-1800/10 | 1600 | 2940 | 1460 | 5800 | 2.43 | 2.04 | 2.43 | |||
| Os ZS-2000/10 | 1800 | 3050 | 1550 | 6030 | 2.40 | 2.24 | 2.50 | |||
| Os ZS-2150/10 | 2000 | 3050 | 1570 | 6450 | 2.40 | 2.30 | 2.50 | |||
| Os ZS-2500/10 | 2500 | 3350 | 1850 | 7300 | 2.40 | 1.95 | 2.60 | |||
| Os ZS-3000/10 | 3000 | 3580 | 1880 | 7600 | 2.48 | 2.12 | 2.60 | |||
| Os ZS-3150/10 | 3150 | 3960 | 1900 | 7970 | 2.55 | 2.17 | 2.60 | |||
| Os ZS-3600/10 | 3600 | 4480 | 2150 | 8600 | 2.80 | 2.20 | 2.82 | |||
| Os ZS-4000/10 | 4000 | 2×1,25 | 4650 | 2350 | 9500 | 3.00 | 2.70 | 2.75 | ||
| Os ZS-5200/10 | 5200 | 5900 | 2600 | 11500 | 3.13 | 2.90 | 2.93 | |||
| Os ZS-6300/10 | 6300 | 6650 | 2900 | 12800 | 2.95 | 2.39 | 2.92 | |||
| Modelo | Tensão Nominal (kV) | Grupo de Ligação | Perda (kV) | Não há corrente de carga (%) | Curto-circuito impedância (%) | Peso (kg) | |||
|---|---|---|---|---|---|---|---|---|---|
| HV | LV | Símbolo | Sem carga | Em carga | Corpo | Bruto | |||
| Os ZS-30/0,5 | 0.38 | Determinar Sobre Pedido | Dyn11 | 0,13 | 0.60 | 2.1 | 4.5 | 100 | 312 |
| Os ZS-50/0,5 | 0.17 | 0.87 | 2.0 | 4.5 | 245 | 410 | |||
| Os ZS-100/0,5 | 0.29 | 1.50 | 1.6 | 4.5 | 356 | 650 | |||
| Os ZS-180/0,5 | 0.45 | 2.40 | 1.3 | 5 | 510 | 810 | |||
| Os ZS-160/0,5 | 0.40 | 2.20 | 1.4 | 5 | 500 | 900 | |||
| Os ZS-200/0,5 | 0.48 | 2.60 | 1.3 | 6 | 560 | 890 | |||
| Os ZS-260/0,5 | 0,56 | 3.05 | 1.2 | 5 | 645 | 1150 | |||
| Os ZS-315/0,5 | 0.87 | 3.65 | 1.1 | 5 | 625 | 1275 | |||
| Os ZS-400/0,5 | 0.80 | 4.30 | 1.0 | 4.5 | 854 | 1575 | |||
| -200/10 ZS | 10 6.3 6 |
0,46 | 2.50 | 1.4 | 10 | 435 | 1030 | ||
| -320/10 ZS | 0,65 | 3.40 | 1.2 | 8 | 1085 | 2215 | |||
| -420/10 ZS | 0.80 | 4.30 | 1.1 | 8 | 1096 | 2495 | |||
| -560/10 ZS | 1.05 | 5.30 | 0.9 | 8 | 1520 | 2850 | |||
| -650/10 ZS | 1.20 | 6.20 | 0.9 | 8 | 1600 | 3300 | |||
| -780/10 ZS | 1.40 | 7.50 | 0.8 | 8 | 1615 | 3510 | |||
| Os ZS-1000/10 | 1.70 | 10,30 | 0.7 | 10 | 1840 | 3760 | |||
| Os ZS-1250/10 | 1.95 | 12.00 | 0,6 | 10 | 2190 | 4250 | |||
| Os ZS-1600/10 | 2.60 | 14.50 | 0,6 | 10 | 2400 | 4120 | |||
| Os ZS-2000/10 | 3.40 | 19,80 | 1.1 | 12 | 3730 | 6455 | |||
| Os ZS-2500/10 | 5.00 | 22,00 | 0.9 | 9.5 | 3630 | 6490 | |||
| Os ZS-3150/10 | 5.50 | 39.00 | 0.8 | 8 | 3330 | 7880 | |||
| Os ZS-4000/10 | 6.50 | 42.00 | 0,6 | 8 | 4300 | 8200 | |||

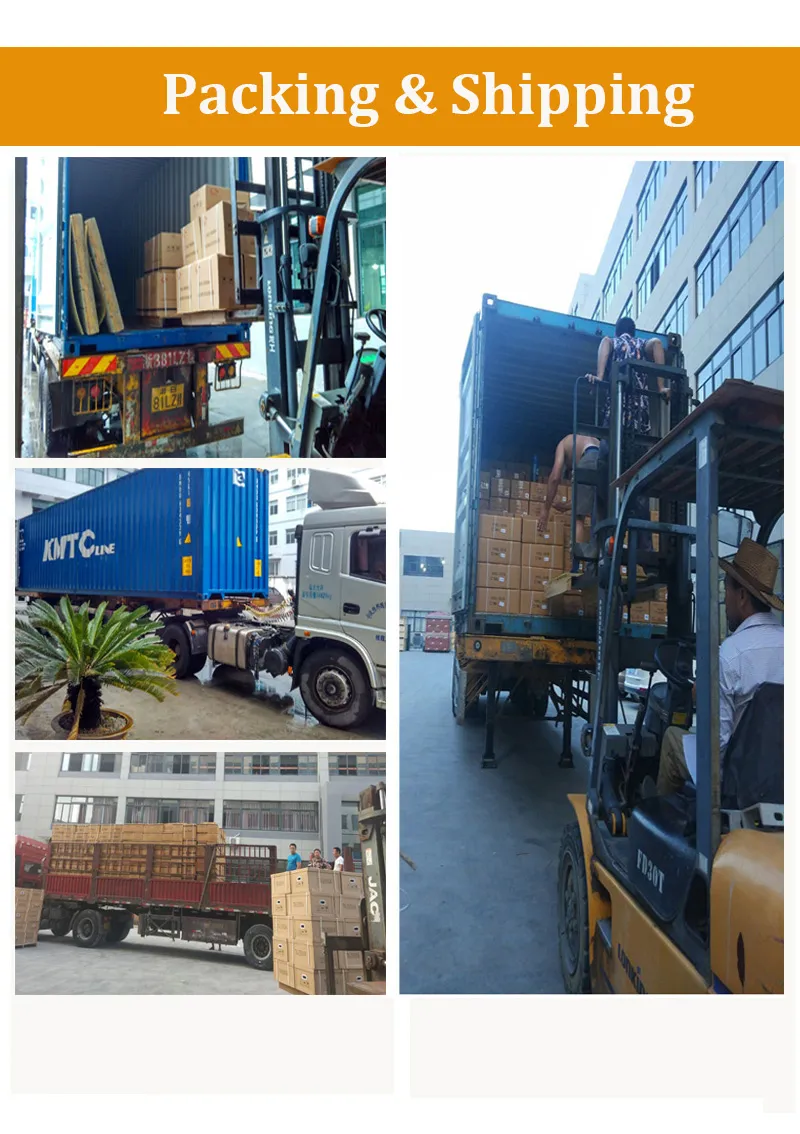

A Embalagem
O interior da caixa está protegido por algodão pérola e embalagens de cartão de alta qualidade, garantindo total segurança para longas distâncias de transporte de exportação.

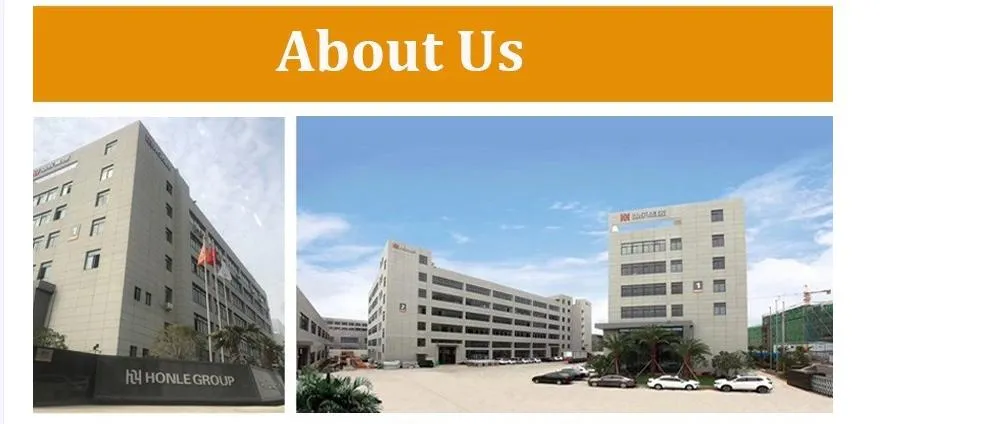

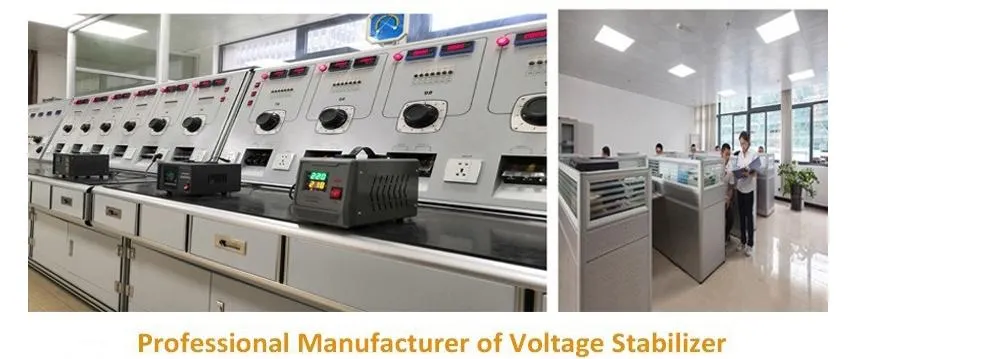

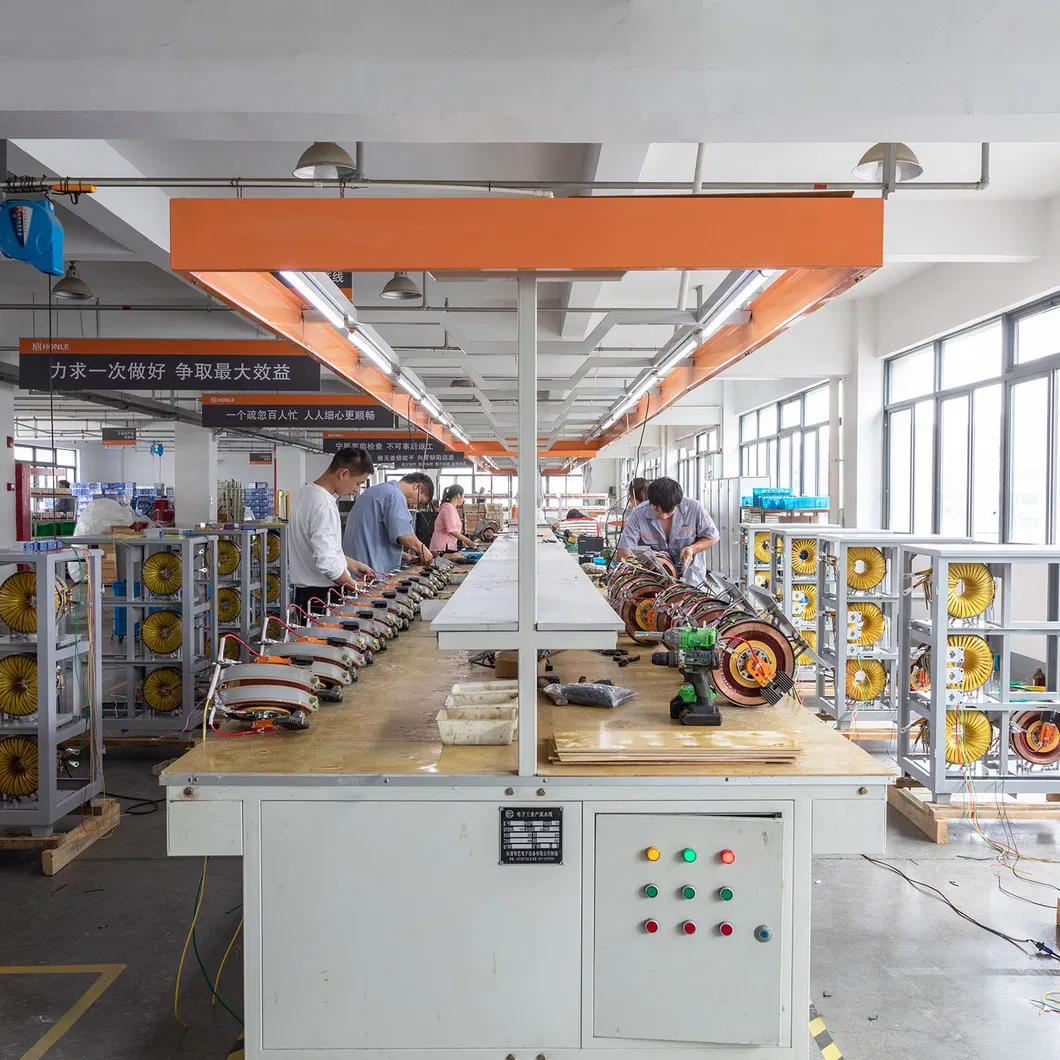

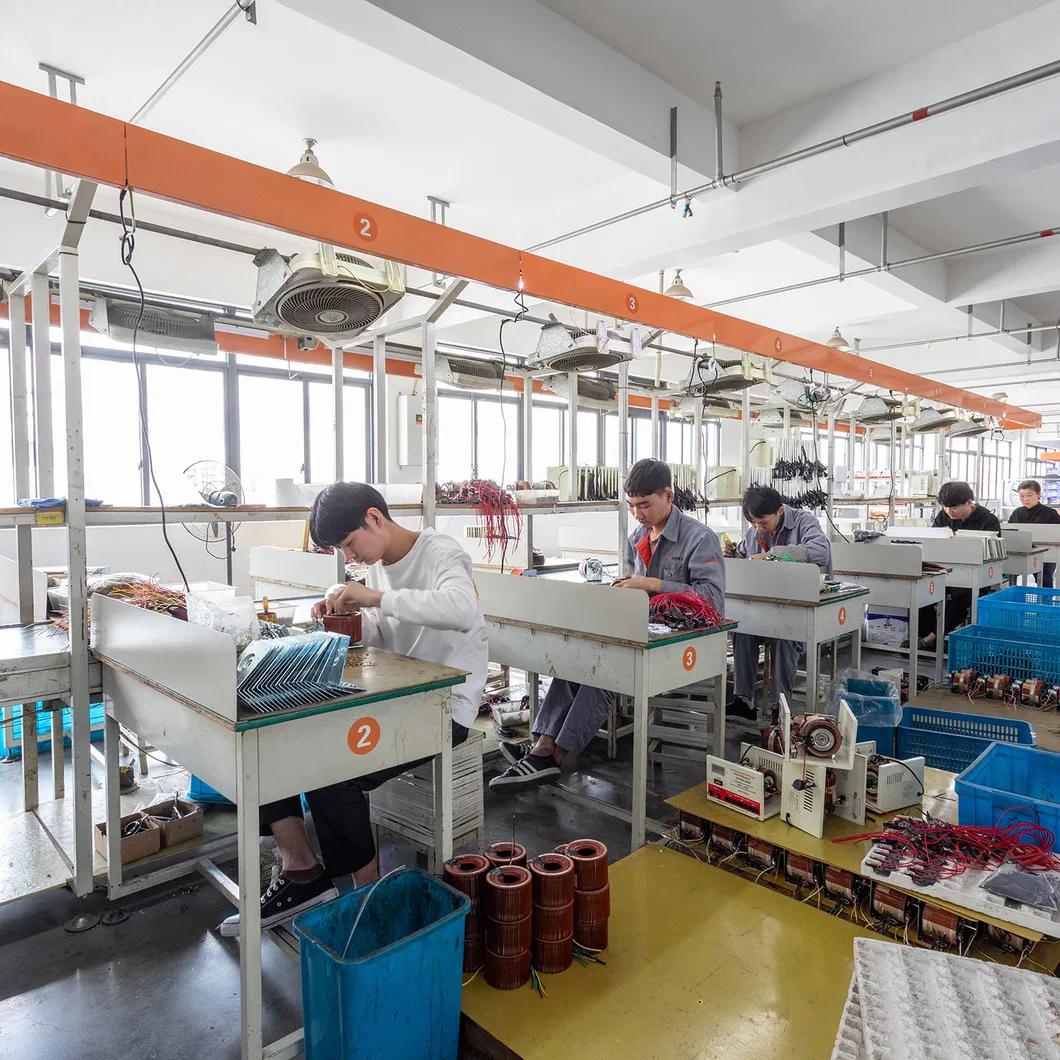

Instalações e Produção
Perguntas Frequentes (FAQ)
Quais são as condições de pagamento aceitas?
Aceitamos condições de pagamento como LC, T/T, D/P, Western Union e PayPal. Outras opções podem ser discutidas conforme a necessidade.
Qual é o prazo médio de entrega?
Geralmente, o prazo de entrega é de aproximadamente 30 dias após a confirmação do pedido.
Como funciona o padrão de embalagem para transporte?
Para produtos de menor capacidade, utilizamos caixas de cartão adequadas. Para equipamentos de grande capacidade, utilizamos caixas de madeira robustas de modo a garantir a máxima proteção no transporte.
É possível fornecer Certificado de Origem (como Form A ou C/O)?
Sim, sem qualquer problema. Podemos preparar todos os documentos necessários e solicitar os devidos certificados junto aos órgãos oficiais competentes.
Vocês aceitam o uso de logotipo personalizado (OEM)?
Sim. Apresentando uma quantidade mínima viável, não há qualquer problema em realizar o processo de fabricação em regime OEM.
Qual é a capacidade de produção mensal?
A capacidade varia conforme o modelo. Para equipamentos tipo relé, a capacidade pode chegar próxima a 5000 peças/mês, enquanto para modelos de grande capacidade fica em torno de 2000 peças/mês.
