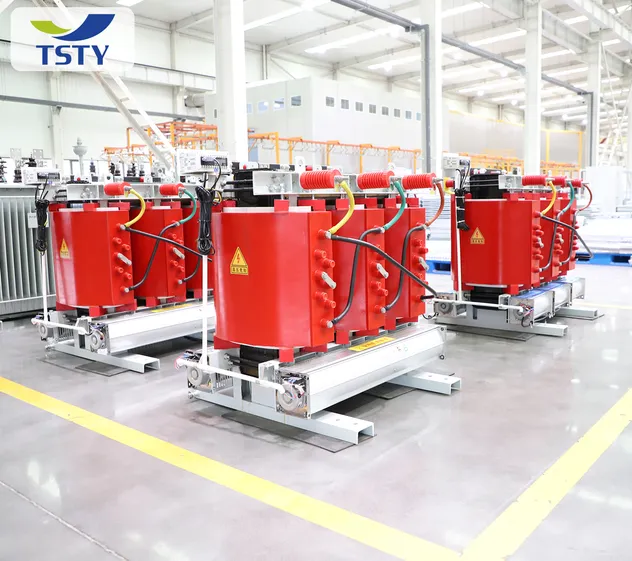

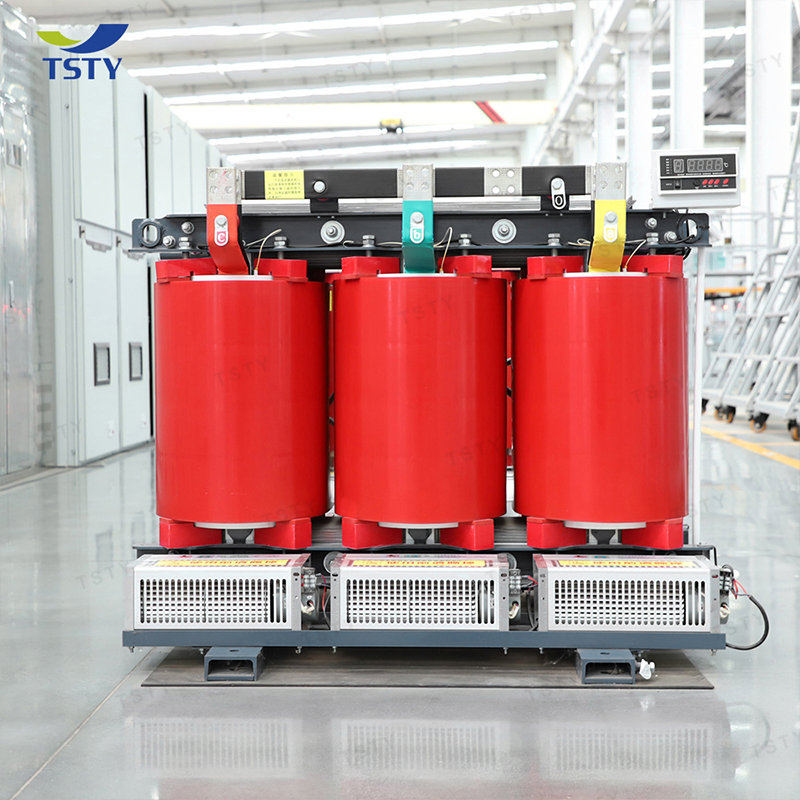

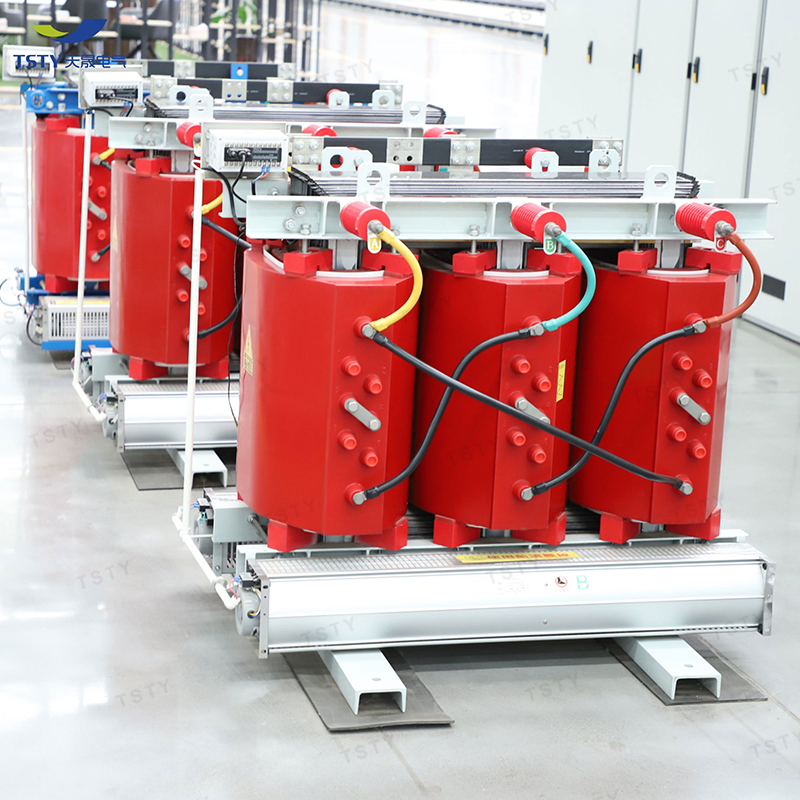

Transformador Retificador Tipo Seco Tsty para Fornecimento de Energia DC em Planta de Galvanoplastia e Mitigação de Harmônicos
Descrição do produto
Informação Básica
N ° de Modelo.
Dry type transformer
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Seco
Tipo de enrolamento
Transformador Multi-Enrolamento
Certificação
ISO9001-2000, ISO9001, CCC
Uso
Transformador monofásico, Combinado Transformer, Transformador de potência, Transformador de distribuição
Características de frequência
Frequência de Potência
Forma do Núcleo
Anel
material da bobina
alumínio/cobre
padrão
iec/gb
garantia
2 anos
método de ligação
yyn0/din11
baixa tensão
0,4 kv
tensão de impedância
4%
alta tensão
10/11kv/22kv/35kv
capacidade nominal
30 kva - 2500 kva
estrutura
tipo de vazamento de epóxi
grau de isolamento
grau f ou superior
a altura de instalação
≤1000m
Pacote de Transporte
caixa de madeira
Origem
Henan, China
Código HS
8504220000
Descrição do Produto
Transformador tipo seco – solução de alimentação para interior segura, silenciosa e de manutenção

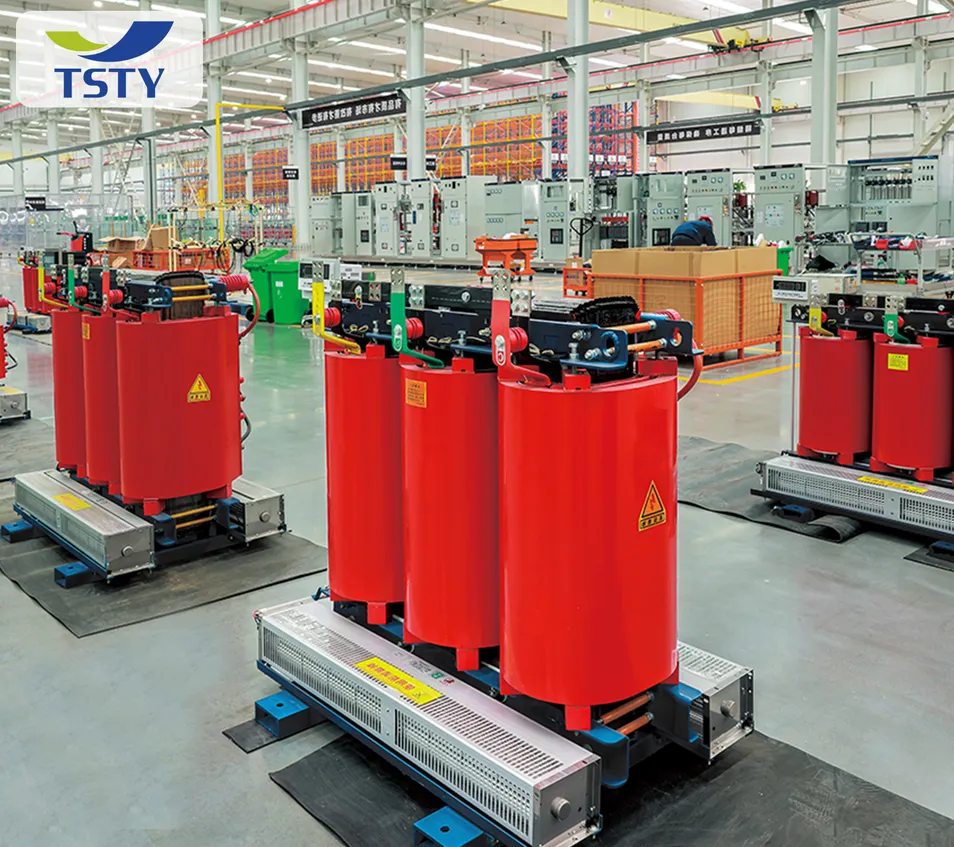

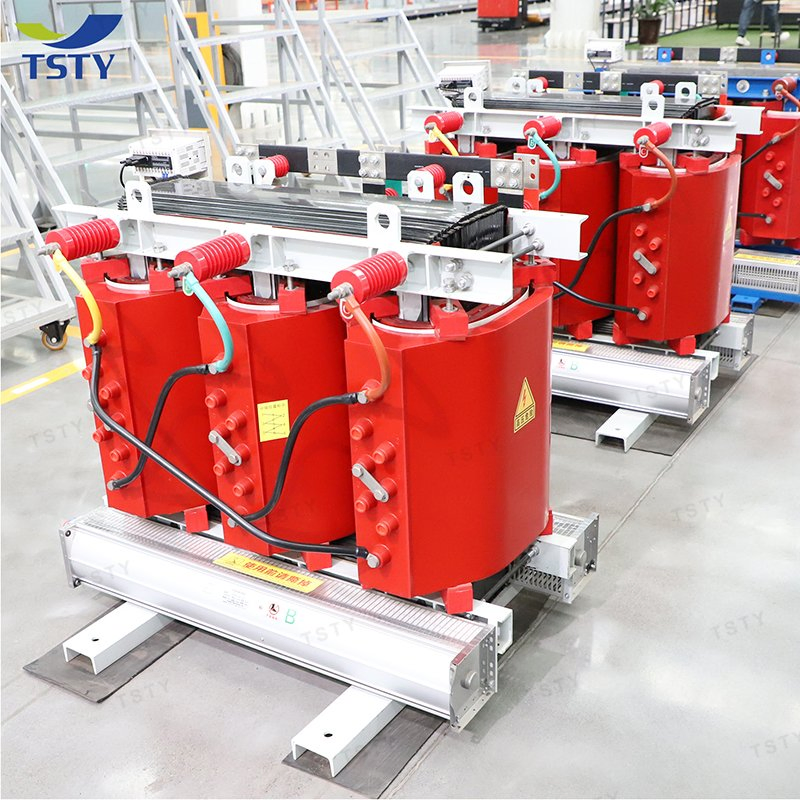

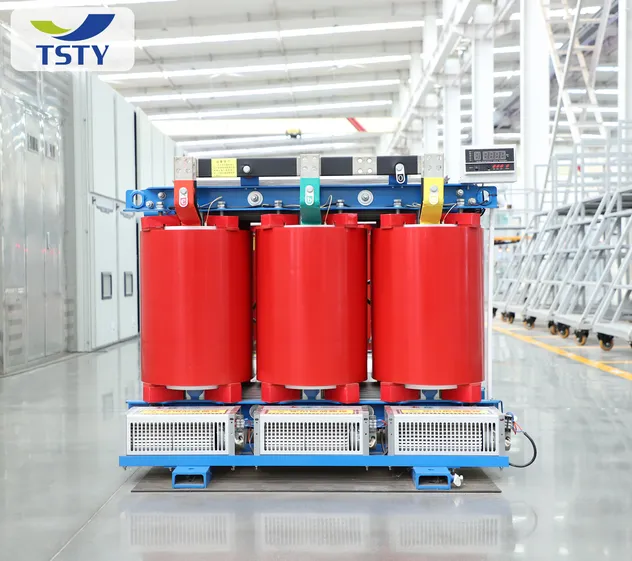

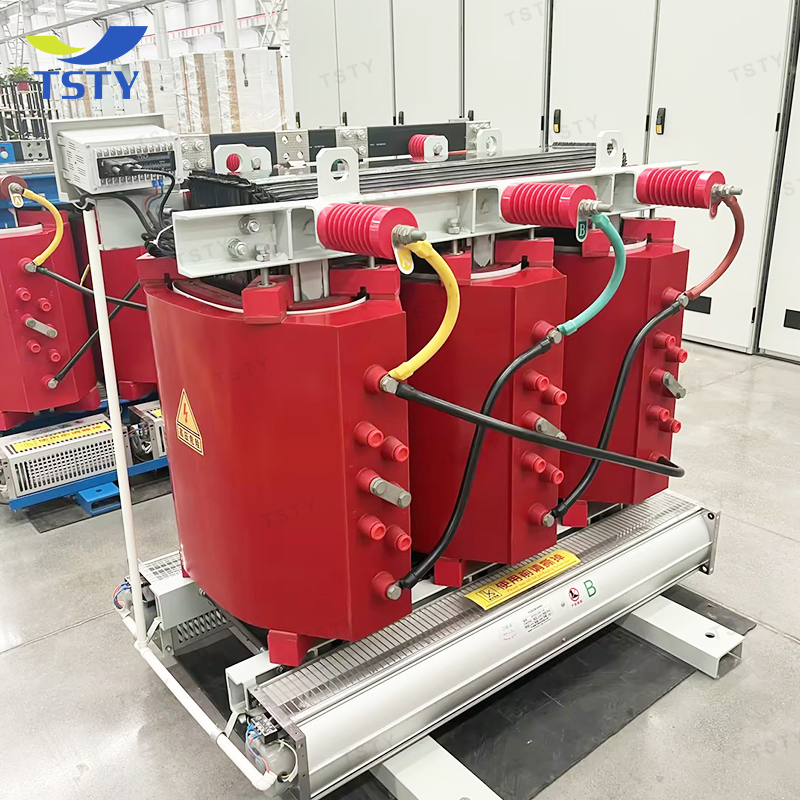

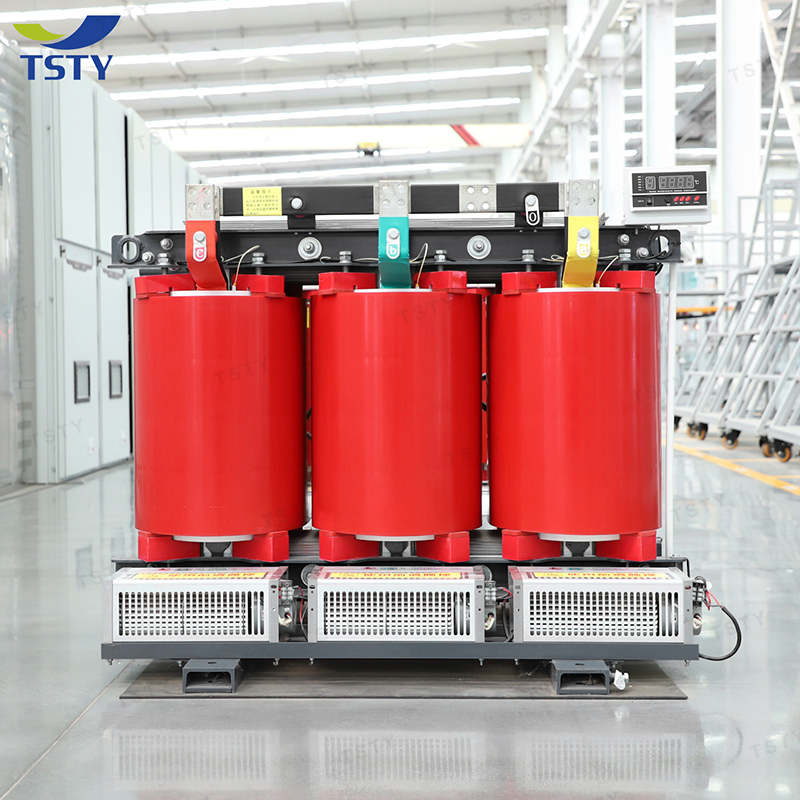

O transformador do tipo seco (tipo resina fundida) é um transformador trifásico, refrigerado a ar, projetado para instalação interna onde a segurança contra incêndio, baixo ruído e manutenção zero são fundamentais. Ao contrário dos transformadores imersos em óleo, as nossas unidades do tipo seco não contêm líquido de refrigeração, eliminando o risco de fugas, propagação de incêndios ou contaminação ambiental. Com enrolamentos encapsulados em resina epóxi, esses transformadores oferecem excelente resistência dielétrica, resistência à umidade e estabilidade térmica. São amplamente utilizados em edifícios comerciais, instalações públicas, sistemas de energias renováveis e instalações industriais onde a segurança e a fiabilidade não podem ser comprometidas.
Especificação
Principais Aplicações
- Edifícios de cintura subida e complexos comerciais – fonte de alimentação para elevadores, AVAC, sistemas de iluminação e emergência em arranha-céus, centros comerciais, hotéis e torres de escritórios.
- Hospitais e instalações médicas – distribuição de energia limpa e à prova de fogo para salas de operação, equipamentos de imagem, unidades de terapia intensiva e sistemas de suporte de vida.
- Centros de dados e centros de telecomunicações – regulação de tensão fiável para servidores, sistemas de refrigeração e cópia de segurança UPS, com ruído ultra baixo para cumprir normas ambientais rigorosas.
- Aeroportos e estações ferroviárias – subir ou descer para o manuseamento de bagagem, sinalização, iluminação e sistemas de informação de passageiros, garantindo um funcionamento contínuo.
- Túneis e subcaminhos – retardante de chamas, baixo fumo, design em conformidade com zero halogéneo (LSZH) para infra-estruturas subterrâneas.
- Energia renovável – transformador de aumento para solar comercial no telhado (480 V a 10 kV/35 kV) e turbinas eólicas pequenas, instalados dentro de edifícios ou armários exteriores.
- Instalações industriais – fonte de alimentação para fábricas de têxteis, processamento de alimentos, fábricas de produtos químicos e instalações de exploração mineira onde é proibida a fuga de óleo.
- Plataformas marítimas e offshore – versões VPI (impregnadas com pressão de vácuo) resistentes a salpicos de sal, vibração e humidade.
Características Técnicas
- Encapsulamento de resina epóxi-Cast – enrolamentos de alta tensão e baixa tensão totalmente encapsulados sob vácuo com resina epóxi, proporcionando excelente isolamento, proteção contra umidade e resistência mecânica.
- À prova de fogo e Auto-extinguível – isolamento de classe F ou H, auto-extinguível na remoção de chamas, sem carga de incêndio – ideal para áreas densamente povoadas ou de elevado valor.
- Funcionamento com baixo ruído – nível de ruído normalmente inferior a 55 dB (dependendo da capacidade), em conformidade com requisitos ambientais urbanos rigorosos.
- Manutenção zero – sem verificações de óleo, sem deteção de fugas, sem manutenção de rotina – apenas inspeção visual periódica e limpeza.
- Baixa perda e elevada eficiência – disponível nas séries SCB10, SCB11, SCB13 e SCB18. A opção de núcleo de liga amorfa reduz a perda de carga em 30–50% em comparação com o aço de silicone convencional.
- Resistência de curto-circuito elevada – a fundição epóxi rígida e a estrutura de fixação avançada garantem uma resistência mecânica e dieléctrica excepcional.
- Arrefecimento flexível – Ar natural (AN) padrão; Ar forçado (AF) com ventiladores integrados para maior capacidade de sobrecarga.
- Personalizável – qualquer grupo de vetores (Dyn11, Yyn0, etc.), trocador de torneiras (fora do circuito), classificação de armários (IP20 interior, IP23 à prova de gotejamento, IP54 exterior a pedido).
- Monitorização remota – Sensores de temperatura opcionais (PT100) e visor digital para temperatura de enrolamento; comunicação RS485/Modbus disponível.
| Parâmetros Técnicos do Modelo SCB10-50/10 | |
|---|---|
| Tipo de transformador | Resina de tipo seco fundido |
| Modelo | SCB10-50/10 |
| Número de fase | Trifásica |
| Tipo de enrolamento | Dois enroladores |
| Material de enrolamento | Alumínio/cobre |
| Capacidade nominal | 50 kVA |
| Alta tensão | 10/11 kV |
| Baixa tensão | 0,4 kV |
| A tocar em Range (intervalo) | ± 2x2,5% |
| Tensão de impedância | 4% |
| Perda de carga (120 ° C) | 1 kW |
| Perda sem carga | 0,27 kW |
| Corrente sem carga | 2% |
| Frequência | 50 / 60 Hz |
| Grupo de ligação | Yyn0/Dyn11 |
| Método de arrefecimento | ANAF |
| Classe de isolamento | F |
| Classe térmica | F1 |
| Nível de protecção | IP00/IP20/IP30 |
| Classe climática | C2 |
| Classe Ambiental | E2 |
| Aumento da temperatura | 100 000 |
| Altitude de funcionamento | ≤ 1000 m. |
| Tamanho | 950x750x915mm |
| Peso | 575 kg |
Certificações e Padrões
Os nossos transformadores do tipo seco são fabricados sob controlo de qualidade rigoroso e em total conformidade com normas internacionais:
- IEC 60076 – Norma internacional para transformadores
- IEEE C57 – Norma norte-americana (disponível mediante pedido)
- UL – Underwriters Laboratories (opcional para projetos específicos)
- CE – conformidade de segurança da União Europeia
- GOST – Certificação da União Aduaneira
- ISO9001, ISO14001, ISO45001 – Gestão de qualidade, ambiente e saúde ocupacional
Porquê Escolher os Nossos Transformadores?
- Mais de 30 anos de Excelência em Produção – Empresa de alta tecnologia com profunda experiência em tecnologia de resina fundida.
- Fábrica Inteligente de 250,000 m² – Mais de 5 oficinas digitais inteligentes, taxa de qualificação de produto de 99.9%, capacidade anual de 25,000 unidades.
- Laboratório de testes credenciado CNAS – Testes completos de rotina e tipo (impulso de raios, aumento de temperatura, descarga parcial) garantem conformidade total.
- Fiabilidade comprovada – Equipamentos instalados em milhares de projectos em mais de 80 países, incluindo hospitais, aeroportos, centros de dados e centrais renováveis.
- Serviço completo de ciclo de vida – Engenharia pré-venda, acompanhamento de produção e suporte pós-venda completo.

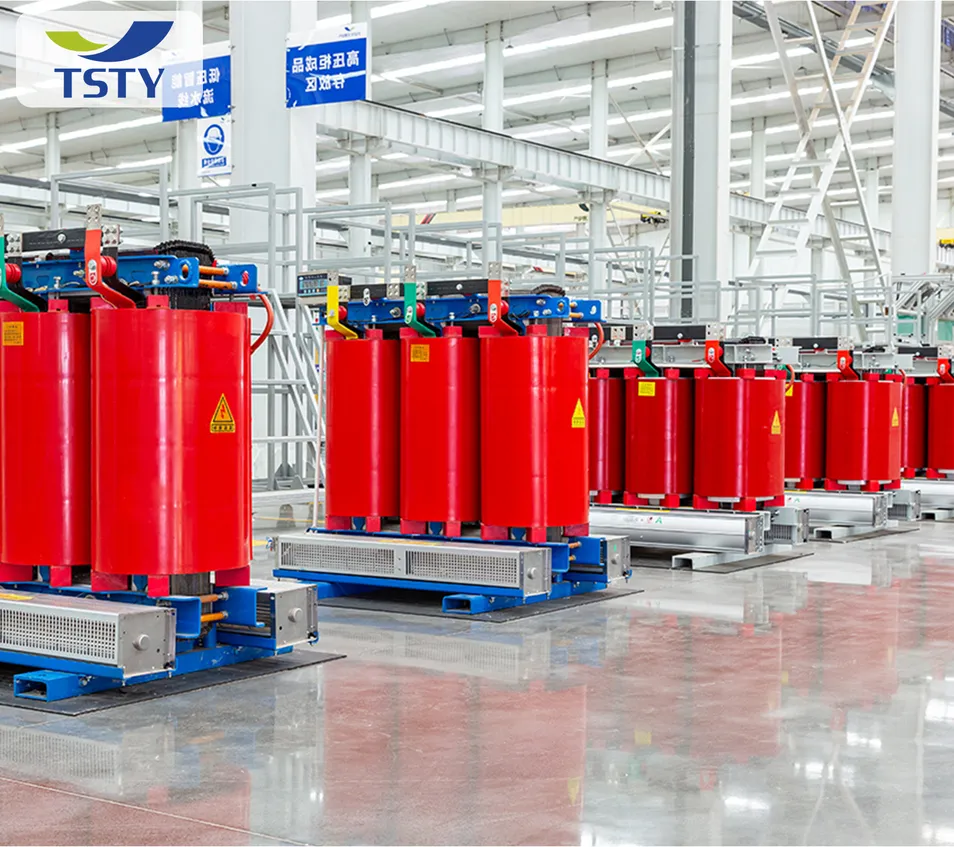

Personalização
Cada transformador do tipo seco pode ser adaptado às suas necessidades exatas. Pode fornecer:
- Capacidade nominal (kVA)
- Tensões primárias e secundárias
- Frequência (50 Hz/60 Hz)
- Grupo de vetor e Impedância
- Classe de isolamento (F ou H)
- Arrefecimento (AN/AF)
- Tipo de armário (IP20, IP23, IP54)
- Material de enrolamento (cobre ou alumínio)
- Acessórios opcionais (controlador de temperatura, ventoinhas, caixas de terminais)
Perguntas Frequentes
?
1. Quais as certificações internacionais que os transformadores do tipo seco possuem?
Os transformadores do tipo seco são certificados de acordo com IEC 60076, IEEE C57, CE, UL (disponível mediante solicitação), GOST e ISO9001/14001/45001. O laboratório de testes credenciado pela CNAS realiza testes completos de rotina e tipo para garantir o cumprimento das normas globais.
?
2. É possível personalizar os transformadores de acordo com desenhos ou especificações técnicas específicas?
Sim, oferecemos personalização completa. Pode especificar a classificação de tensão, a capacidade, o grupo de vectores (por exemplo, Dyn11, Yyn0), o método de arrefecimento (AN, AF), o material de enrolamento (cobre ou alumínio), protecção da caixa (IP20, IP23, IP54) e acessórios necessários.
?
3. Qual é o tempo de entrega típico para os transformadores do tipo seco?
Para produtos com especificações padrão, o prazo de entrega é de aproximadamente 20 a 25 dias a partir da confirmação da encomenda. Para unidades personalizadas, o prazo depende da complexidade do design e dos requisitos de testes adicionais.
?
4. Que tipo de garantia é oferecida e como funciona o suporte pós-venda?
Oferecemos uma garantia padrão para todos os transformadores, com opções de garantia alargada sob pedido. O serviço pós-venda inclui suporte técnico remoto 24 horas por dia, 7 dias por semana, e orientação técnica online para colocação em funcionamento do equipamento.
?
5. Qual é a altitude de funcionamento padrão recomendada para estes transformadores?
A altitude padrão de funcionamento projetada para o desempenho ideal dos nossos transformadores tipo seco é de no máximo 1000 metros acima do nível do mar (≤ 1000 m).
?
6. Qual é a classe de isolamento para a resistência ao calor do transformador?
Os enrolamentos contam com encapsulamento em resina epóxi de alta tecnologia, proporcionando um grau de isolamento para resistência ao calor de classe F ou superior.
