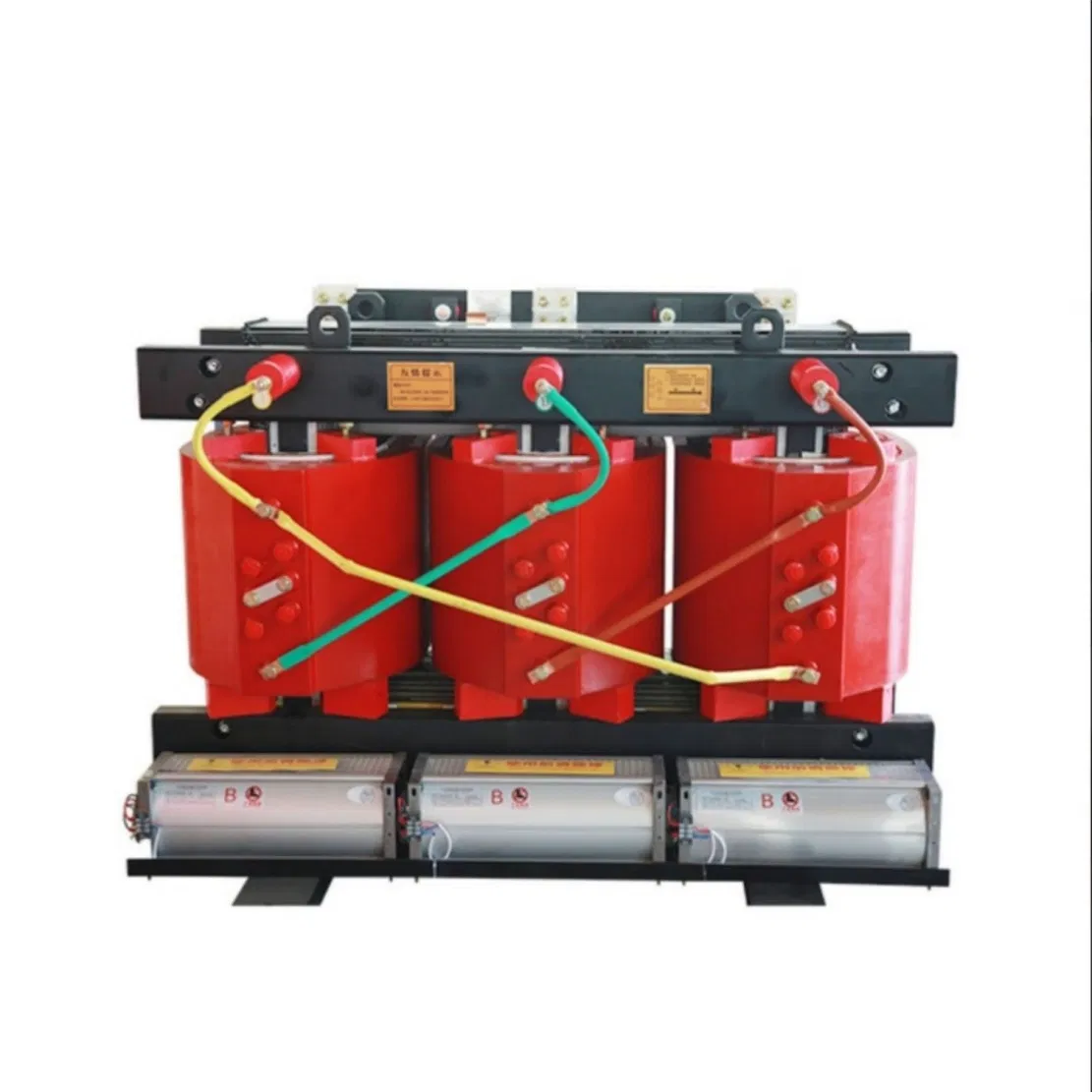

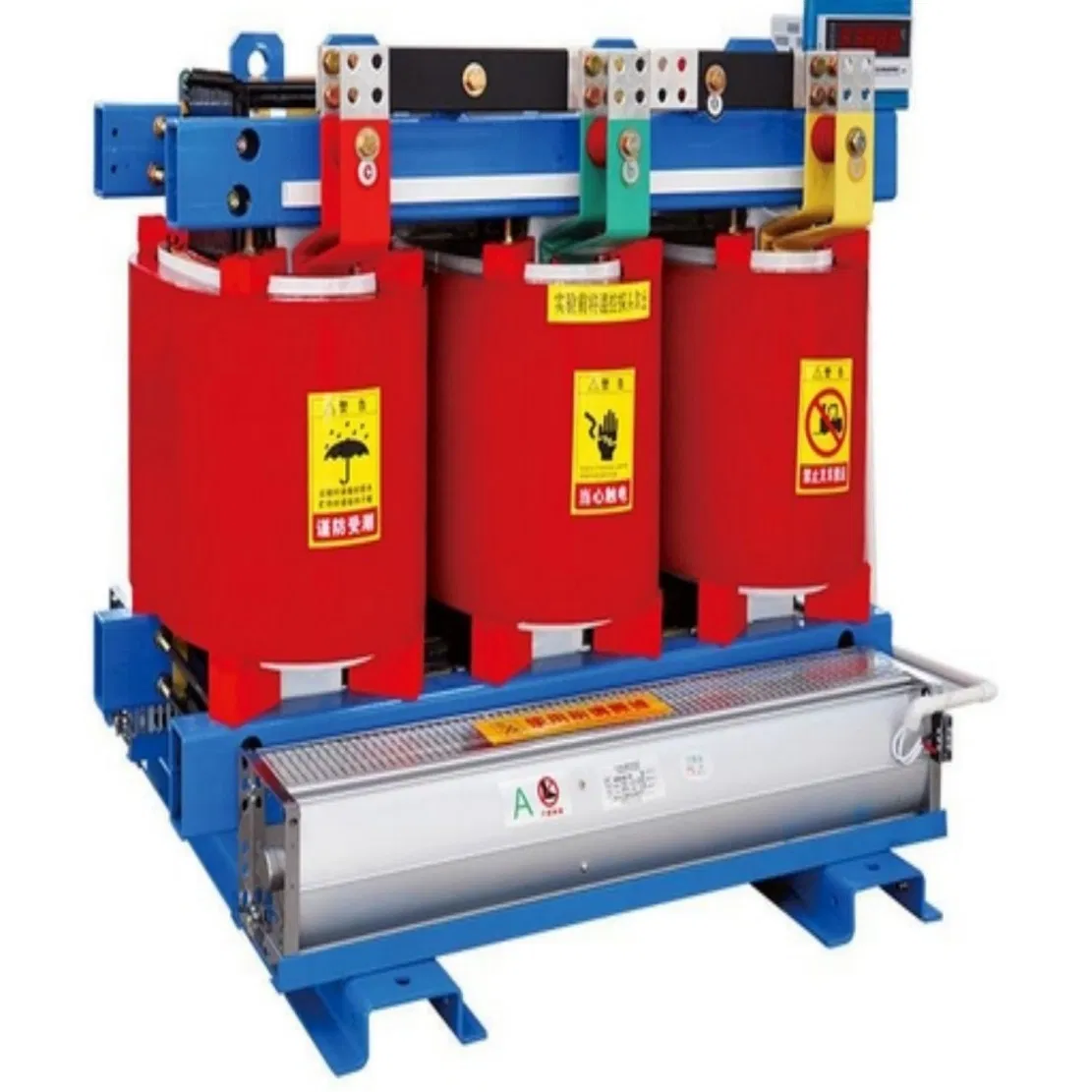

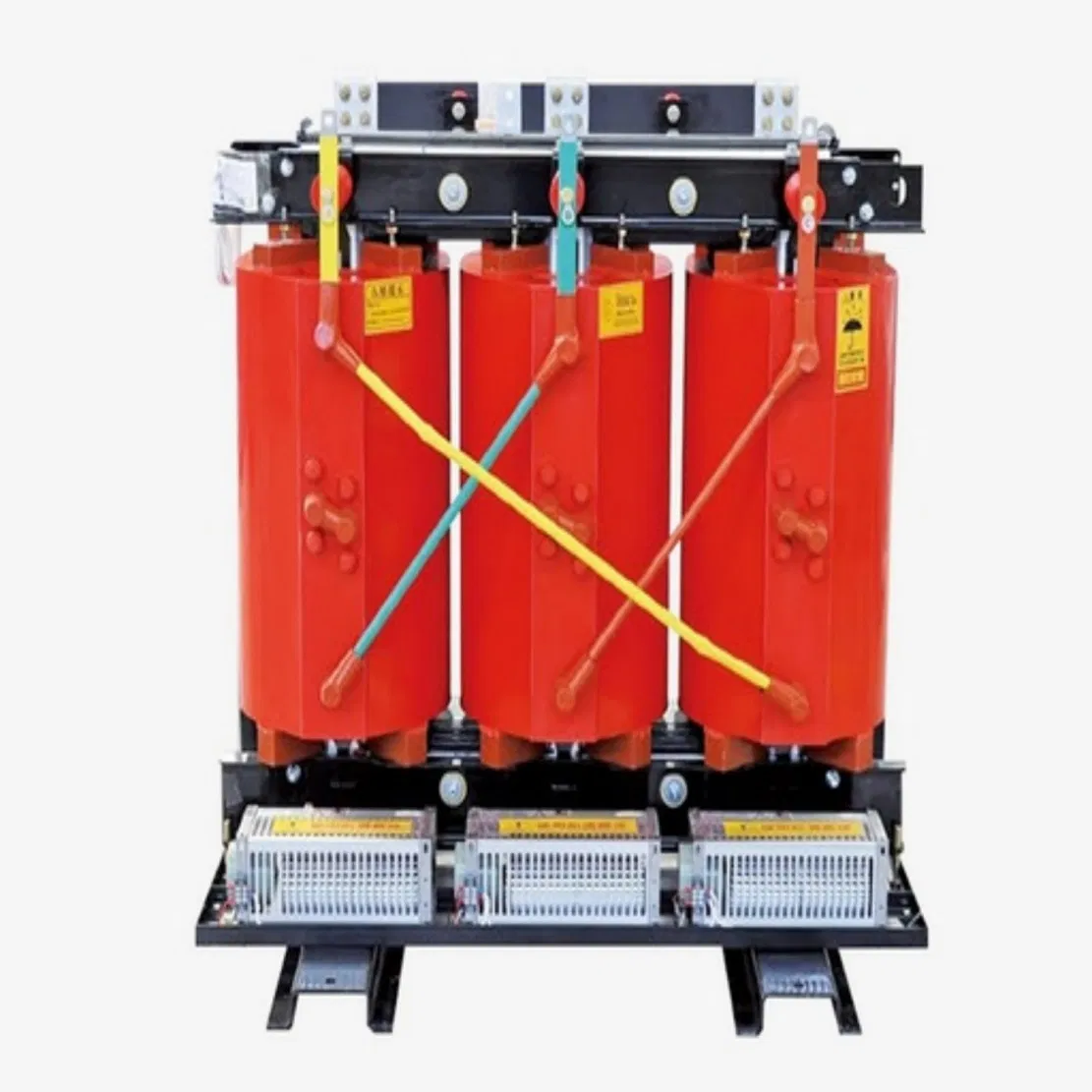

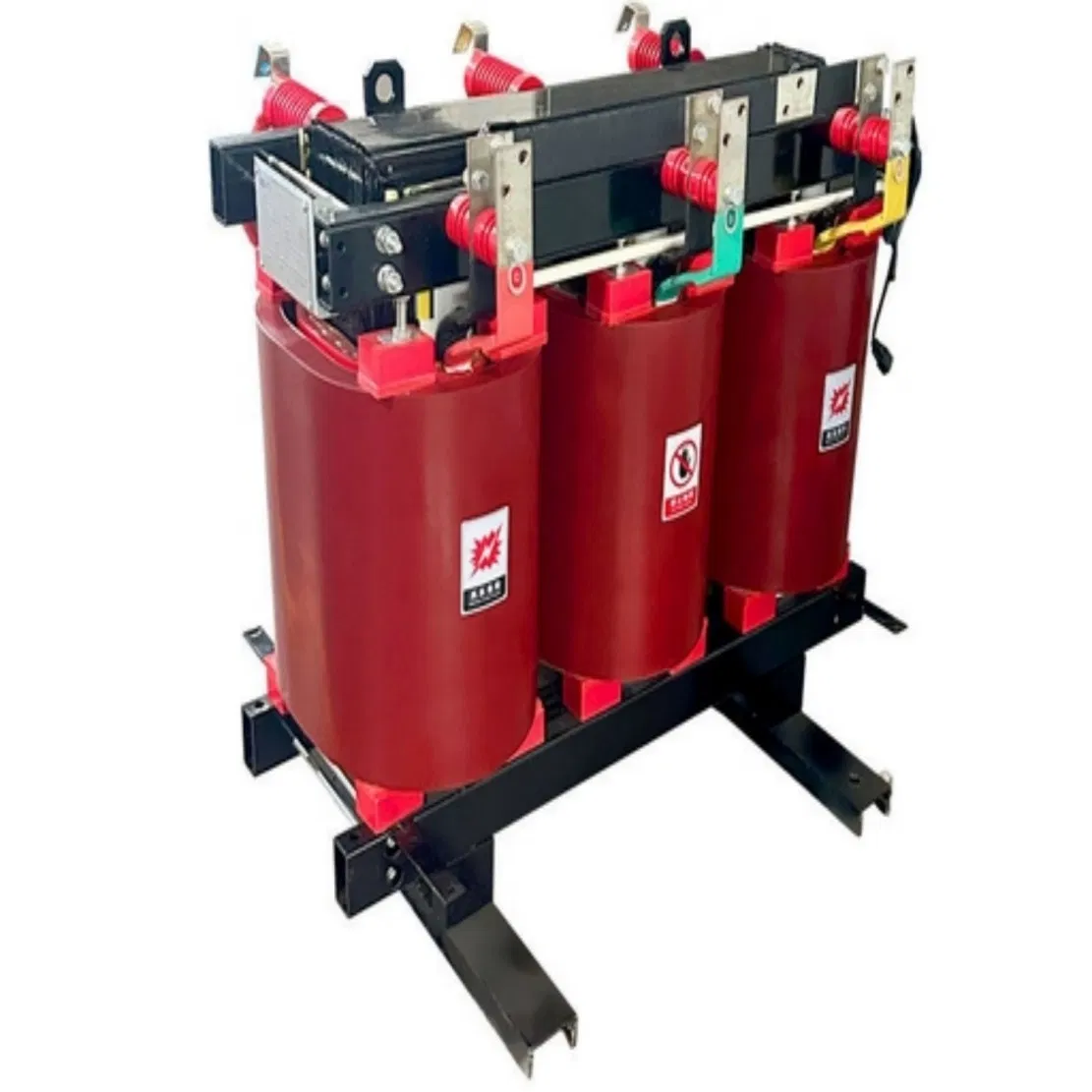

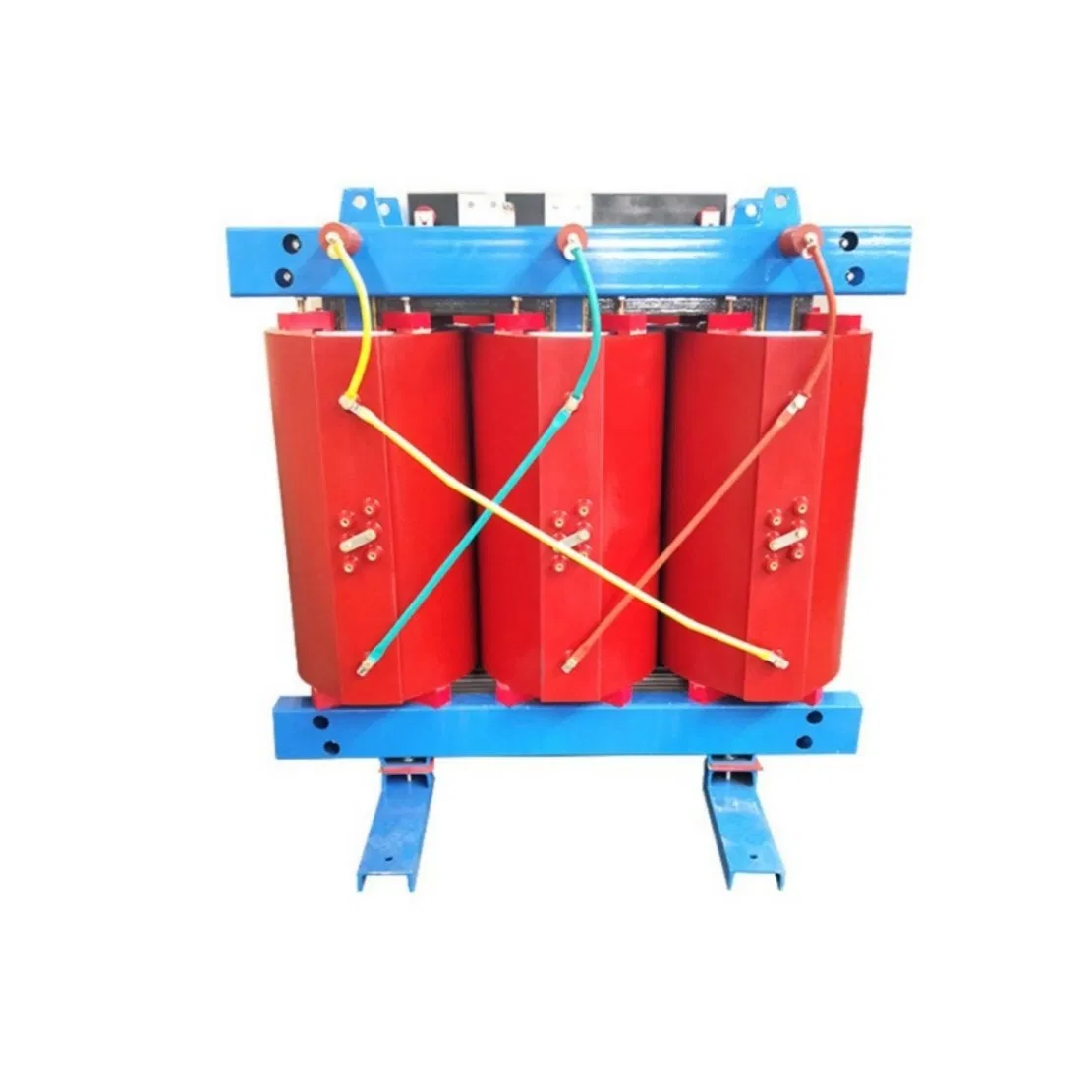

Sustainable High-Efficiency Rectifier Duty Scb10/13-10kv Epoxy Resin Cast Dry Type Transformer for Production Facility
Descrição do produto
Descrição do Produto

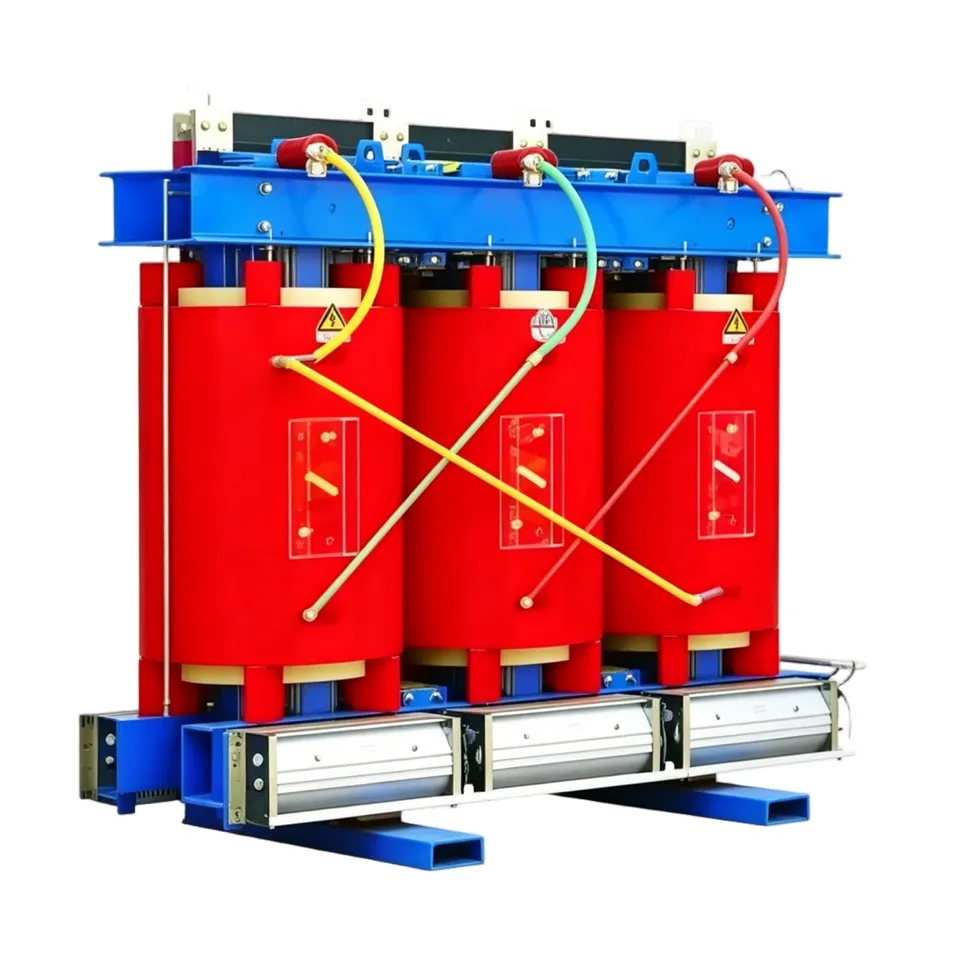

SCB10 & SCB11 - Visão Geral do Produto
- Padrões e Eficiência Os transformadores secos fundidos em resina epóxi SC(B)10 e SC(B)11 estão em total conformidade com as normas para Transformadores de Potência Tipo Seco. Oferecem baixas perdas, economia de energia e operação altamente econômica com necessidade zero de manutenção.
- Excelente Resistência e Segurança Apresentam forte resistência a curto-circuito, alta suportabilidade a impulsos atmosféricos, propriedades retardantes de chama, proteção superior contra poeira/umidade e emissão de ruído extremamente baixa.
- Aplicações Versáteis Perfeitos para instalação próxima a centros de carga. Amplamente aplicados em edifícios altos, aeroportos, estações, docas, usinas elétricas e subestações, especialmente em locais de alto risco de incêndio ou explosivos.
- Invólucros Opcionais Os modelos padrão são IP00 sem proteção externa. Invólucros com grau de proteção IP20 e IP23 estão disponíveis conforme solicitação do cliente.
- Tratamento e Monitoramento Invólucros em aço carbono, aço inoxidável ou liga de alumínio tratados por decapagem, fosfatação e pulverização eletrostática. Equipados com indicadores de temperatura e registradores de carga integrados no lado de baixa tensão para operação segura.
Especificações Básicas
| Especificações Técnicas Gerais | |
|---|---|
| Fase | Trifásico |
| Frequência | 50 Hz |
| Classe de Isolamento Térmico | Classe F |
| Elevação Média de Temperatura do Enrolamento | ≤100K |
| Capacidade de Descarga Parcial | Menos de 5pC |
Vantagens dos Modelos SCB12, SCB13 e SCB18
SCB12 - Principais Diferenciais
- Baixa Perda: A perda em vazio diminuiu em mais de 20% e a perda em carga reduziu em mais de 30% em comparação com os transformadores SCB10.
- Silencioso: O nível de ruído é 10–15dB inferior ao padrão estabelecido pela norma JB/T 10088-2016 para transformadores de 6–220kV.
- Descarga Parcial Mínima: Processo de desgaseificação a vácuo elimina bolhas de ar na fundição, mantendo a descarga parcial ≤5PC. Bobinas de fundição sob pressão a vácuo não tóxicas e retardantes de chama.
- Alta Resistência Mecânica: Resina aditivada reduz o encolhimento e a tensão interna. Estruturas internas reforçadas formam um bloco denso de alta resistência mecânica contra impactos de curto-circuito.
SCB13 - Principais Diferenciais
- Eficiência Energética: Perdas em vazio reduzidas em mais de 20% e perdas em carga em mais de 30% se comparadas ao SCB10, assegurando alta viabilidade econômica.
- Baixo Ruído: Emissões sonoras ajustadas entre 10–15dB abaixo dos requisitos da norma JB/T 10088-2016.
- Segurança Contra Explosões: Descargas parciais abaixo de 5PC graças à desgaseificação sob vácuo completo. Bobinas de fundição a vácuo seguras e autoextinguíveis.
- Durabilidade Estrutural: Fórmula de resina especial para diminuição de tensões mecânicas, gerando excelente integridade estrutural perante esforços eletrodinâmicos de curto-circuito.
SCB18 - Características de Elite (Eficiência Energética de Classe 1)
- Eficiência de Nível Superior: Atende plenamente aos requisitos de eficiência de Classe 1 do padrão GB20052-2020. Oferece alta eficiência de conversão elétrica em um design compacto.
- Operação Confiável: Construído com tecnologias maduras para alcançar baixíssima descarga parcial, desempenho térmico excepcionalmente estável e longa vida útil de serviço sem manutenção.
- Excelente Dissipação Térmica: Excepcional comportamento sob sobrecarga térmica temporária, suportando resfriamento forçado a ar (AF) para elevar a capacidade contínua de trabalho.
- Resistência à Umidade: Fórmula de isolamento impermeável ideal para operação estável em climas altamente úmidos ou ambientes com condições severas de poluição.
- Gerenciamento Inteligente de Temperatura: Equipado com sistema digital que monitora continuamente a temperatura das 3 fases, com controle automatizado de ventiladores e sistema de alarme e trip para proteção térmica.
Parâmetros Técnicos (Tabelas de Dados)
| Especificações Técnicas da Série SCB10 - Classe 10kV | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Modelo | Capacidade Nominal (kVA) | Grupo de Vetores | Combinação de Tensão (kV) | Perda em Vazio (W) | Perda em Carga (W) | Corrente em Vazio (%) | Impedância de Curto-Circuito (%) | ||
| Alta Tensão | Faixa de Regulação | Baixa Tensão | |||||||
| SC10-30 | 30 | Yyn0 ou Dyn11 | 10 6.3 6 | ±5% ±2×2.5% 3×2.5% | 0.4 | 190 | 710 | 2.0 | 4.0 |
| SC10-50 | 50 | 270 | 1000 | 2.0 | |||||
| SC10-80 | 80 | 370 | 1380 | 1.5 | |||||
| SC10-100 | 100 | 400 | 1570 | 1.5 | |||||
| SC10-125 | 125 | 470 | 1850 | 1.3 | |||||
| SC(B)10-160 | 160 | 540 | 2130 | 1.3 | |||||
| SC(B)10-200 | 200 | 620 | 2530 | 1.1 | |||||
| SC(B)10-250 | 250 | 720 | 2760 | 1.1 | |||||
| SC(B)10-315 | 315 | 880 | 3470 | 1.0 | |||||
| SC(B)10-400 | 400 | 980 | 3990 | 1.0 | |||||
| SC(B)10-500 | 500 | 1160 | 4880 | 1.0 | |||||
| SC(B)10-630 | 630 | 1340 | 5880 | 0.85 | |||||
| SC(B)10-630 | 630 | 1300 | 5960 | 0.85 | 6.0 | ||||
| SC(B)10-800 | 800 | 1520 | 6960 | 0.85 | |||||
| SC(B)10-1000 | 1000 | 1770 | 8130 | 0.85 | |||||
| SC(B)10-1250 | 1250 | 2090 | 9690 | 0.85 | |||||
| SC(B)10-1600 | 1600 | 2450 | 11700 | 0.85 | |||||
| SC(B)10-2000 | 2000 | 3050 | 14400 | 0.7 | |||||
| SC(B)10-2500 | 2500 | 3600 | 17170 | 0.7 | |||||
| Especificações Técnicas da Série SCB13 - Classe 10kV | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Modelo | Capacidade Nominal (kVA) | Grupo de Vetores | Combinação de Tensão (kV) | Perda em Vazio (W) | Perda em Carga (W) | Corrente em Vazio (%) | Impedância de Curto-Circuito (%) | ||
| Alta Tensão | Faixa de Regulação | Baixa Tensão | |||||||
| SC13-30 | 30 | Yyn0 ou Dyn11 | 10 6.3 6 | ±5% ±2×2.5% 3×2.5% | 0.4 | 150 | 710 | 2.0 | 4.0 |
| SC13-50 | 50 | 215 | 1000 | 2.0 | |||||
| SC13-80 | 80 | 295 | 1380 | 1.5 | |||||
| SC13-100 | 100 | 320 | 1570 | 1.5 | |||||
| SC13-125 | 125 | 375 | 1850 | 1.3 | |||||
| SC(B)13-160 | 160 | 430 | 2130 | 1.3 | |||||
| SC(B)13-200 | 200 | 495 | 2530 | 1.1 | |||||
| SC(B)13-250 | 250 | 575 | 2760 | 1.1 | |||||
| SC(B)13-315 | 315 | 705 | 3470 | 1.0 | |||||
| SC(B)13-400 | 400 | 785 | 3990 | 1.0 | |||||
| SC(B)13-500 | 500 | 930 | 4880 | 1.0 | |||||
| SC(B)13-630 | 630 | 1070 | 5880 | 0.85 | |||||
| SC(B)13-630 | 630 | 1040 | 5960 | 0.85 | 6.0 | ||||
| SC(B)13-800 | 800 | 1210 | 6960 | 0.85 | |||||
| SC(B)13-1000 | 1000 | 1410 | 8310 | 0.85 | |||||
| SC(B)13-1250 | 1250 | 1670 | 9690 | 0.85 | |||||
| SC(B)13-1600 | 1600 | 1960 | 11700 | 0.85 | |||||
| SC(B)13-2000 | 2000 | 2440 | 14400 | 0.7 | |||||
| SC(B)13-2500 | 2500 | 2880 | 17100 | 0.7 | |||||

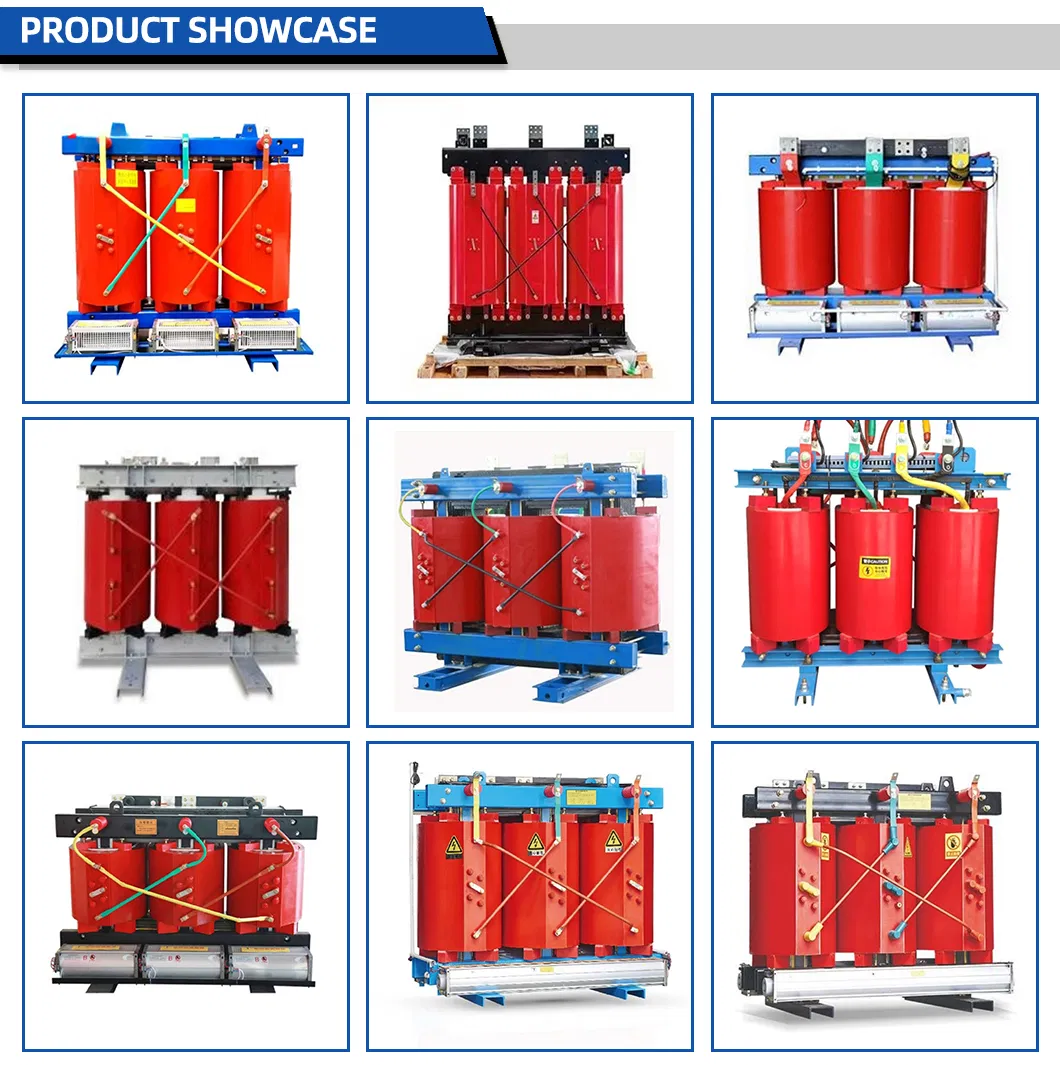

Galeria de Detalhes do Produto

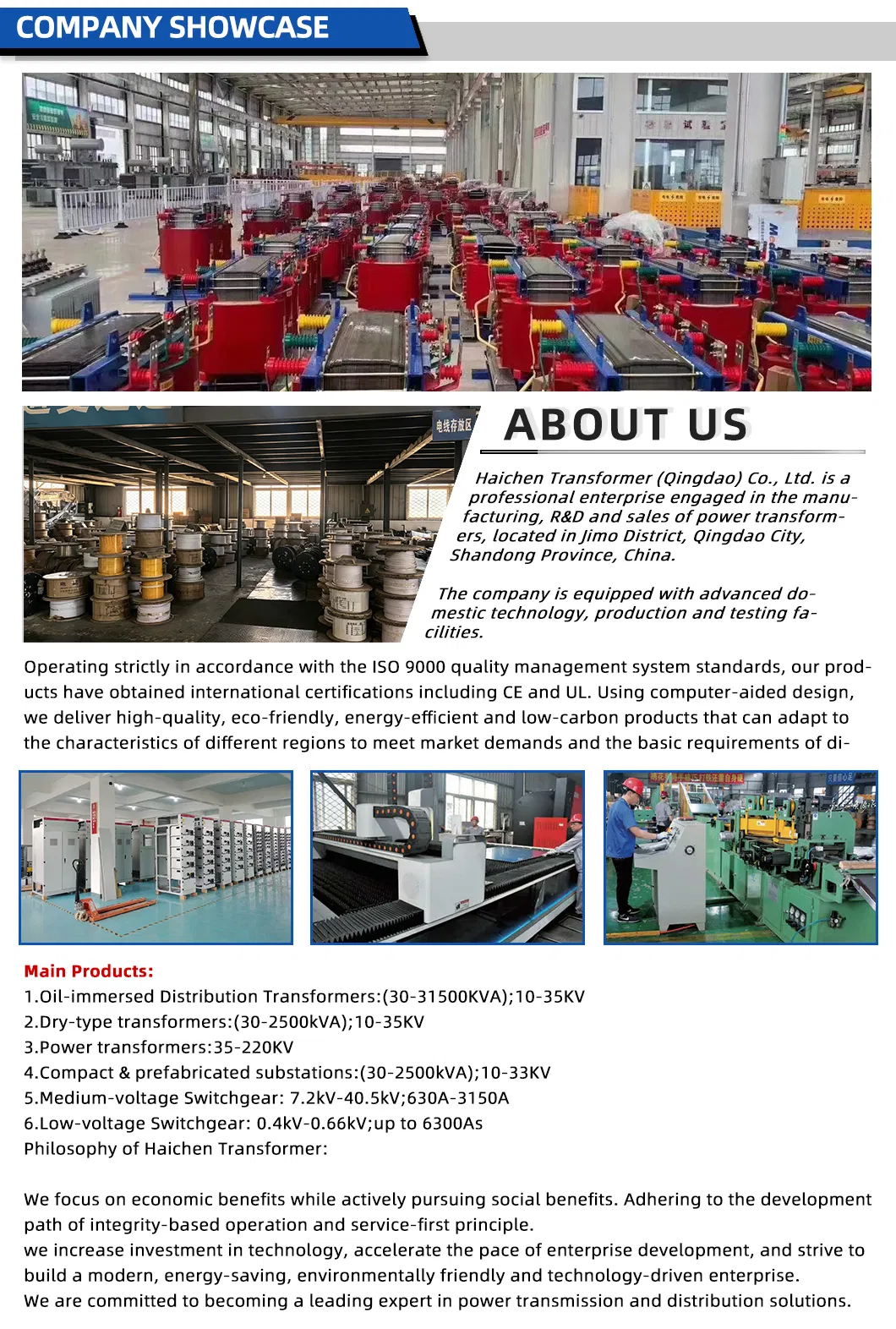

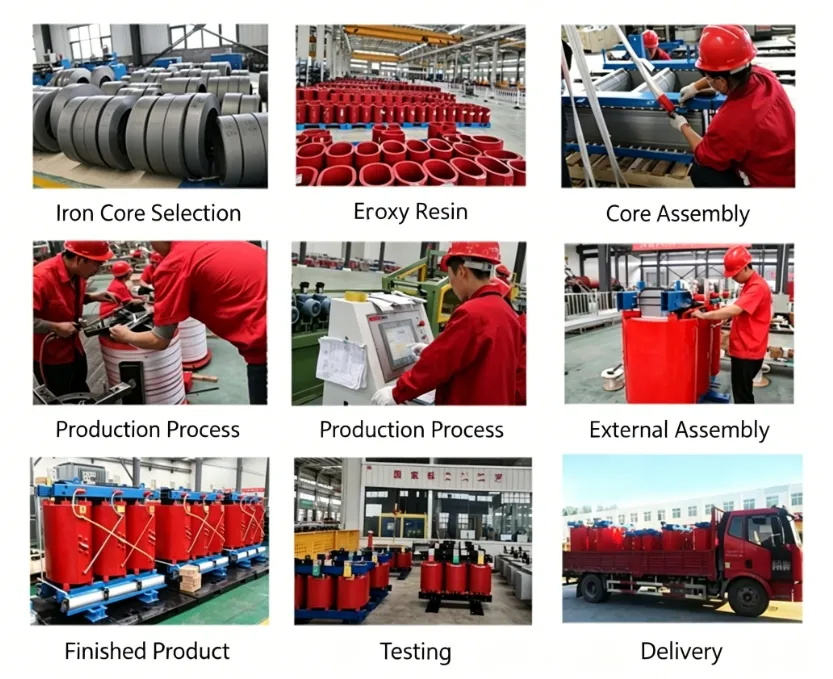

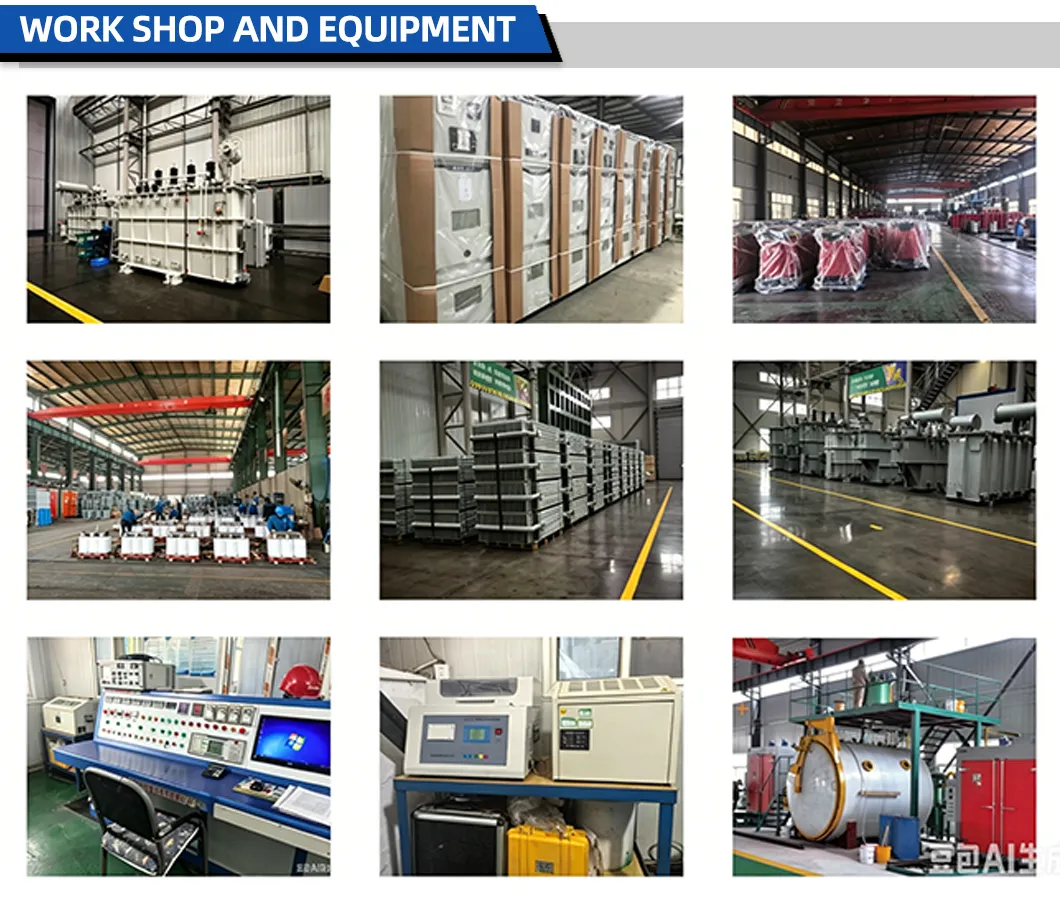

Visão das Instalações de Produção
Certificações de Qualidade
Embalagem e Transporte
- Proteção Avançada: Todos os transformadores são cuidadosamente envoltos em filme plástico impermeável e protegidos com espuma de alta densidade contra impactos e vibrações. As superfícies de metal expostas recebem tratamento preventivo com óleo antiferrugem.
- Estrutura de Fixação: As unidades principais são rigidamente travadas sobre paletes de madeira fumigada em conformidade com o padrão ISPM 15 por meio de fitas de aço de alta resistência. Sobressalentes são alocados em caixas de madeira de exportação com sílica dessecante interna.
- Logística Flexível e Segura: Disponibilizamos suporte para transporte marítimo, terrestre, aéreo e multimodal. A amarração rigorosa e a engenharia de distribuição de peso dentro dos contêineres evitam movimentações inesperadas durante o trânsito.
- Documentação Aduaneira Completa: Toda a documentação necessária para liberação e desembaraço de exportação é entregue prontamente ao cliente logo após o envio do lote de produtos.
Perguntas Frequentes (FAQ)
1. Vocês são uma empresa comercial ou fabricante?
Somos um fabricante de transformadores integrando operações comerciais. Dispomos de fábrica própria de última geração e plenas capacidades de exportação, permitindo rígido controle de qualidade final e preços altamente competitivos de fábrica.
2. Vocês oferecem serviço pós-venda e suporte técnico?
Sim. Fornecemos suporte pós-venda abrangente e assistência técnica durante todo o ciclo de vida operacional do equipamento, contemplando guias detalhados de instalação e comissionamento, capacitação operacional, diagnóstico rápido de falhas e planejamento de manutenção preventiva.
3. Vocês aceitam pedidos e projetos customizados?
Apoiamos totalmente a engenharia de soluções customizadas de acordo com as necessidades específicas do projeto. Isso engloba modificações em tensões de operação e tap, ajustes de estrutura dimensional e seleção de métodos especiais de refrigeração e isolamento para ambientes de alta umidade, calor ou atmosfera corrosiva.
4. Qual é a Quantidade Mínima de Pedido (MOQ)?
Não estipulamos uma quantidade mínima rígida para nossos modelos de linha e projetos de especificação padrão, de modo que pedidos a partir de 1 unidade são processados normalmente. Para designs severamente customizados ou materiais exóticos, a quantidade de partida será negociada sob consulta.
5. Qual é o tempo médio de entrega dos produtos?
Transformadores de especificação padrão levam em média de 2 a 4 semanas para entrega a partir da confirmação do pedido. Para unidades altamente customizadas de grande capacidade, o prazo oscila de 4 a 8 semanas, a depender do nível de complexidade e do fluxo da linha de produção.
6. Quais são as condições de pagamento padrão aceitas?
Nossas condições mais usuais envolvem transferência T/T (com depósito de 30% como sinal na aprovação do pedido e saldo remanescente de 70% liquidado antes do despacho na fábrica). Opções de Carta de Crédito (L/C) e outras modalidades flexíveis podem ser combinadas para parceiros de longo prazo.
