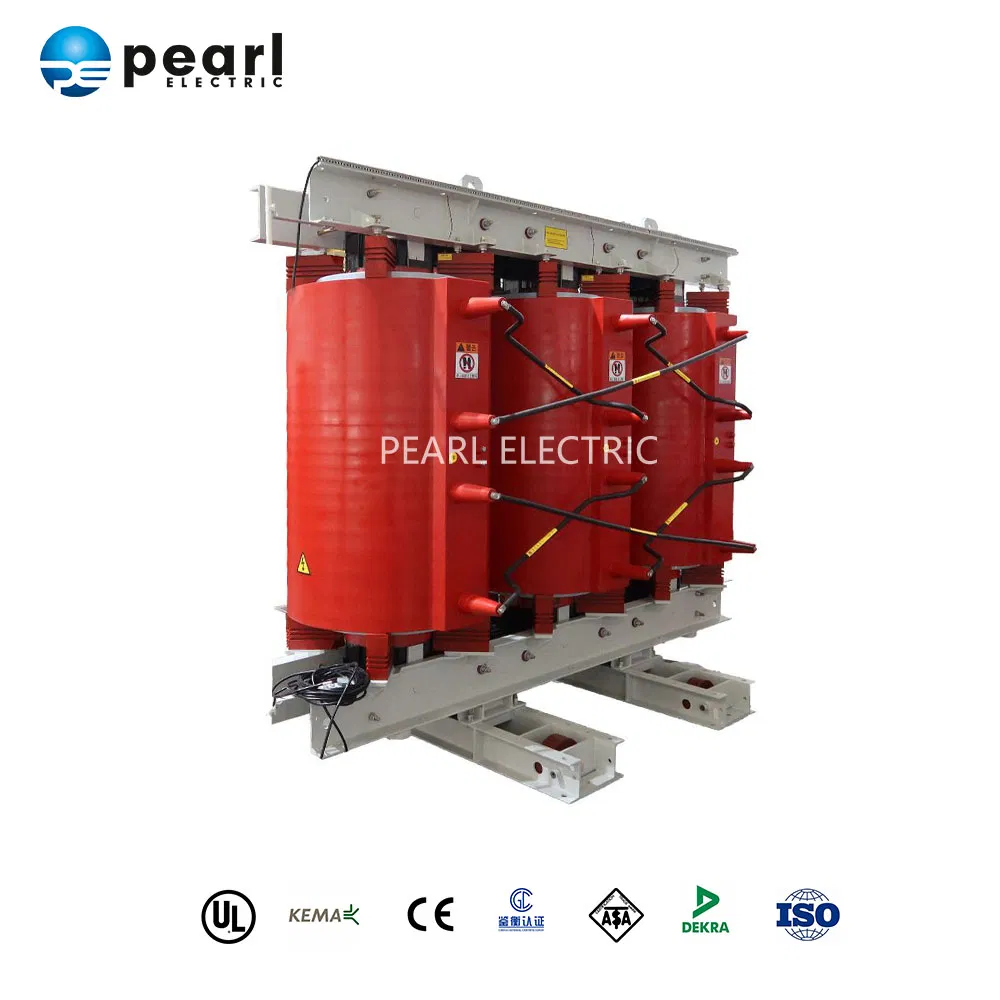

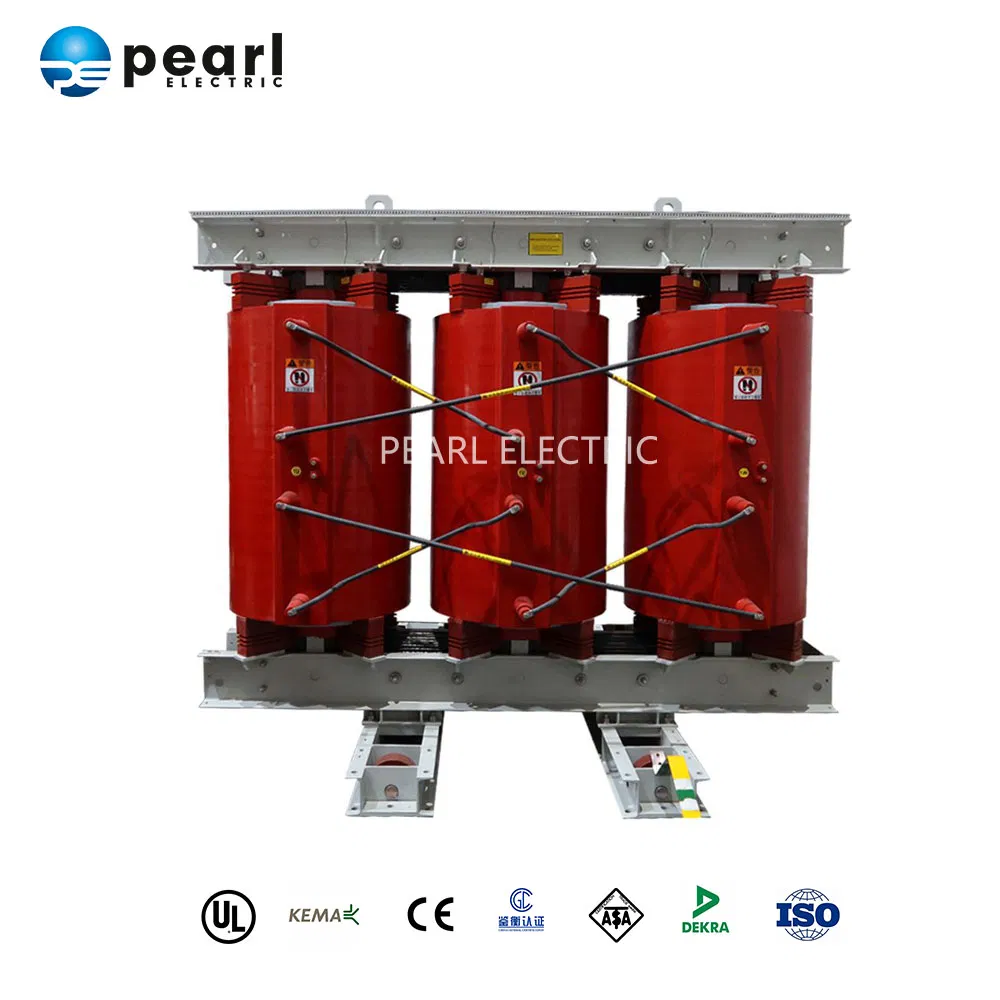

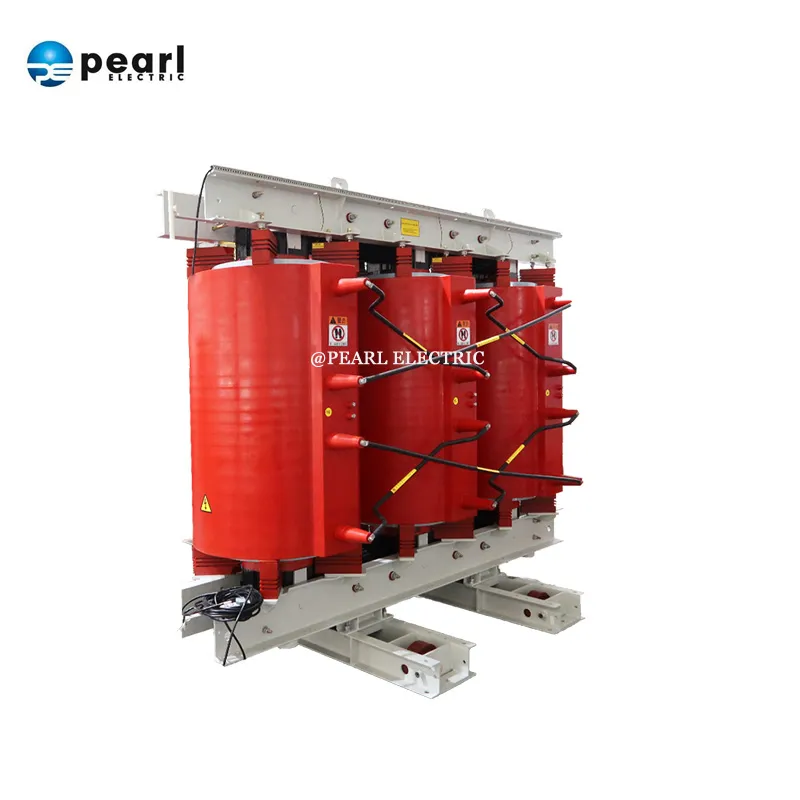

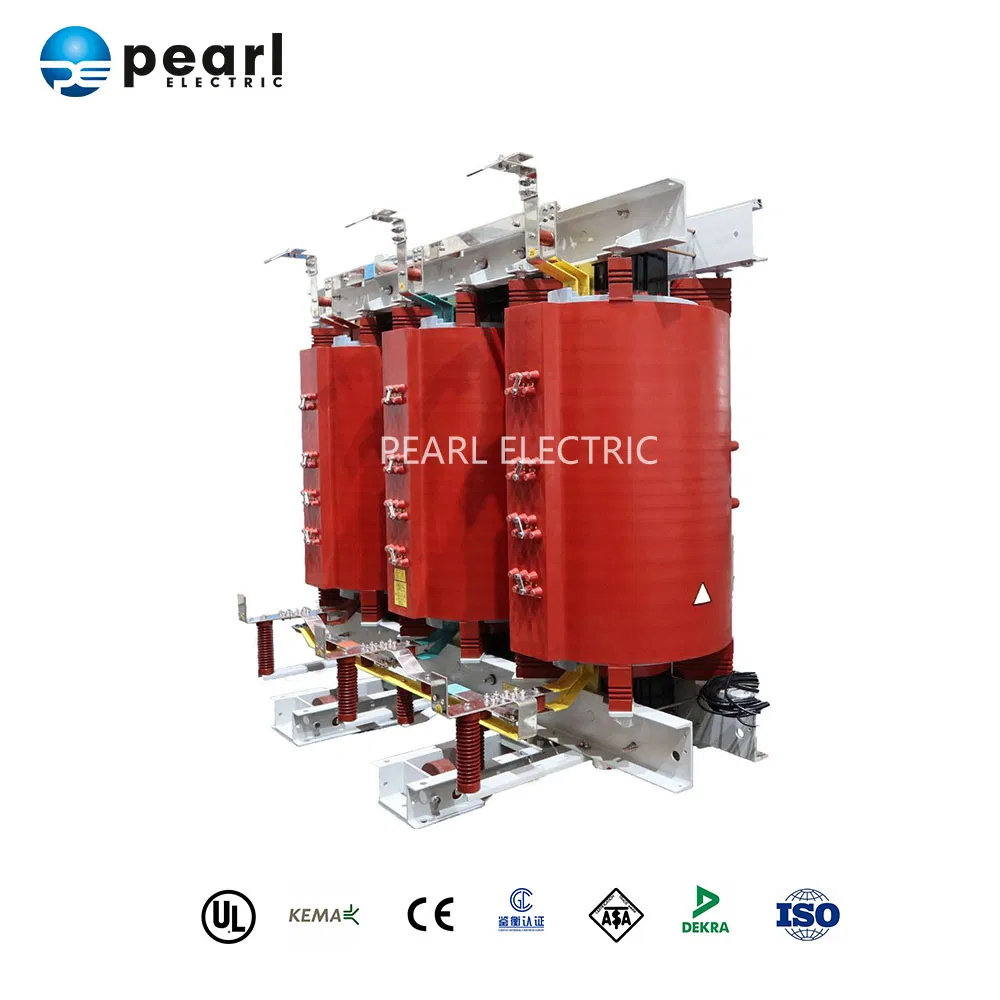

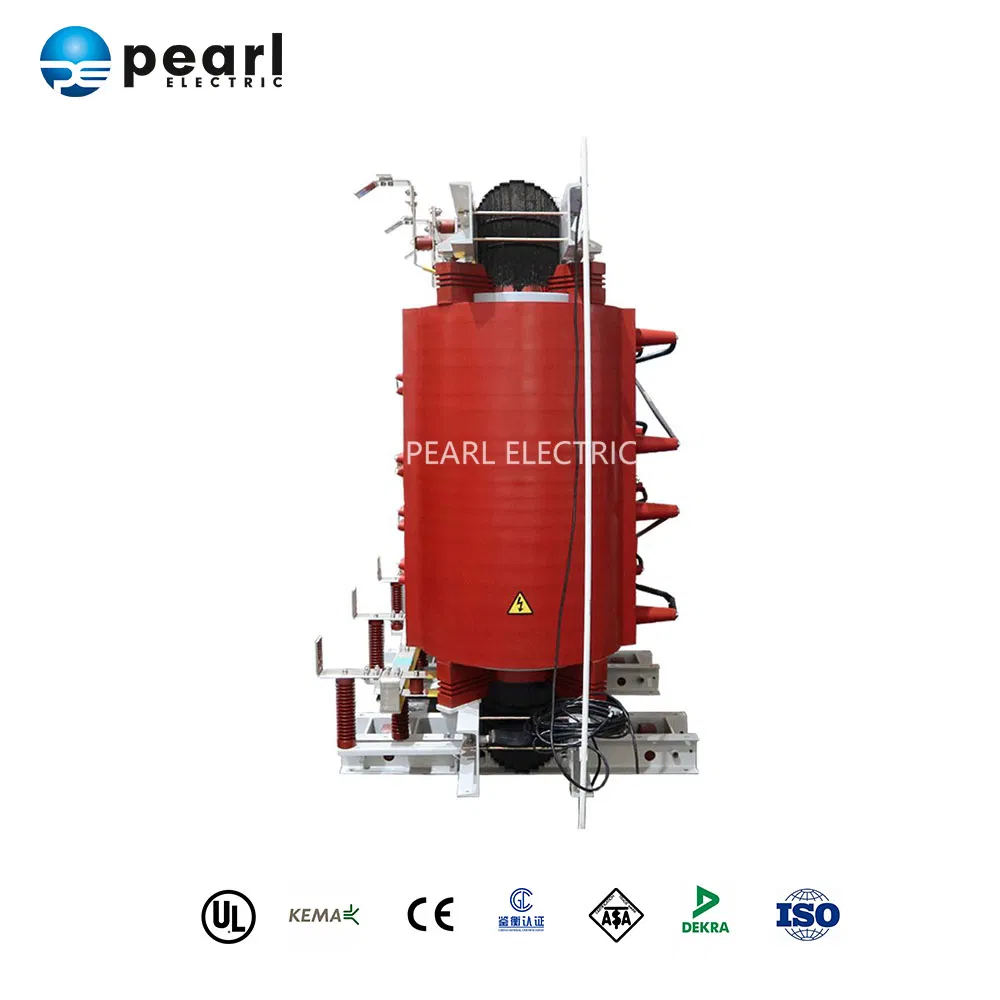

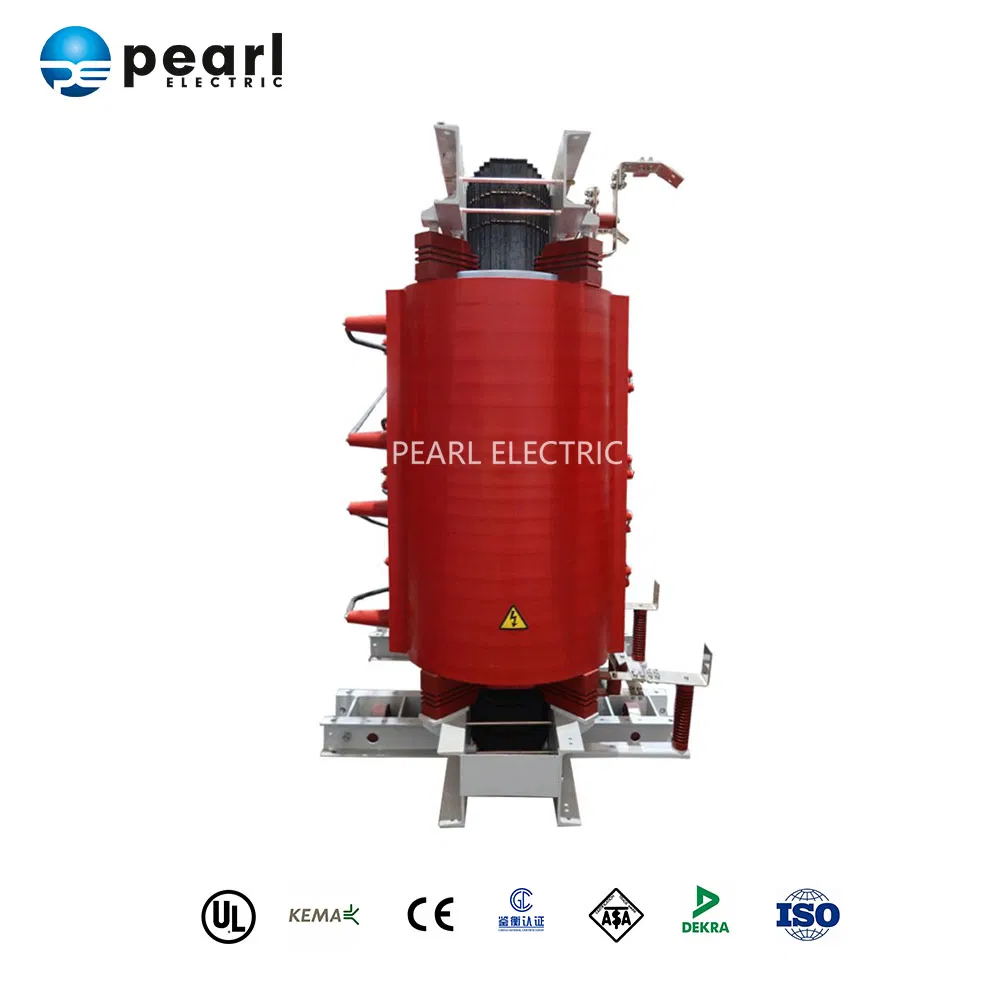

Transformador Retificador de Potência Trifásico do Tipo Seco em Resina Fundida com 3300KVA 33kv
Descrição do produto
Visão Geral
Descrição do produto
Certificações
Linha de produto
Perfil da empresa
Referência do Projecto
⚡ Visão Geral
N ° de Modelo.
PEC-S-3300/33/2
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Seco
Tipo de enrolamento
transformador de três enrolamentos
Certificação
ISO9001-2000, ISO9001, CCC, ce kema
Uso
Transformador de potência, Transformador de distribuição
Características de frequência
Frequência Baixa
Forma do Núcleo
U
Tipo de transformador
transformador de retificação de resina fundida do tipo seco
Capacidade
3300kva
Tensão primária/secundária
33/2
Frequência
50 hz ou 60 hz
Intervalo de toque
2 x 2,5%/-2x2,5%
Impedância
4~8%
Grupo de vetor
din11 ou yyn0 (personalizado)
Material de enrolamento
cobre/alumínio
Materiais principais
aço de silicone
Material de isolamento
resina fundida
Aumento da temperatura
60/65K
Temperatura
50
Acessórios
ventiladores de resfriamento, gabinete, controle de temperatura
Caixa de protecção opcional
ip00/ip20/ip23/cortado
Normas aplicadas
gb/t10228, gb1094.11, iec60076-11, din42523
Pacote de Transporte
palete de madeira, caixa de madeira (personalizada)
Especificação
como padrão do fabricante
Origem
China
Código HS
8504349000
Capacidade de Produção
15, 000mva/ano
🔧 Descrição do Produto
Fase Três do tipo seco - Rectifier transformador do tipo seco
Retificação de transformadores do tipo seco são projetados para situações onde a energia CA precisa ser convertida em energia CC. Eles combinam a Alta Segurança de transformadores do tipo seco com a eficiência de conversão de potência características dos sistemas de retificação. São principalmente utilizados em locais com requisitos rigorosos na proteção contra incêndio e a protecção do ambiente, tal como metropolitanos, galvanização eletrolítica, indústrias e fontes de alimentação DC.
Descrição sobre a fase três do tipo seco a alimentação de tensão do transformador de distribuição:
Um transformador do tipo seco, também conhecido como arrefecido a ar transformador, é um tipo de transformador que utiliza o ar ou gás em vez de líquido (tais como óleo) para isolamento e efeitos de refrigeração. Esse transformador design não mergulhe o seu núcleo e enrolamentos no óleo isolante, tornando distintos dos transformadores isolados a óleo.
🛡️ Segurança e à prova de explosão
O nível de prova de fogo atende aos mais altos retardador de chama normas, adequados para líquidos inflamáveis e ambientes explosivos, tais como os túneis de metrô e oficinas de química. O projeto completamente isento de óleo evita vazamento de problemas de poluição comuns em transformadores de retificação imersos em óleo.
⚡ Alta eficiência de rectificação adaptabilidade
Impedância baixa design suprime as mutações de tensão durante a rectificação e reduz as flutuações de tensão no lado DC. A bobina possui estrutura em alumínio + blindagem segmentada para suportar altas-fim harmónicas geradas pelo pulso 12/24 rectificação.
📦 Integração compacto
Algumas soluções integram armários de retificação com transformadores secos (tais como metrô e estações de tracção), economizando mais de 40% de espaço no chão. O design modular suporta operação paralela redundante N+1, adaptando-se a cenários críticos como centro de dados 240V sistemas de corrente contínua.
⚙️ Tipos de transformadores do tipo seco:
-

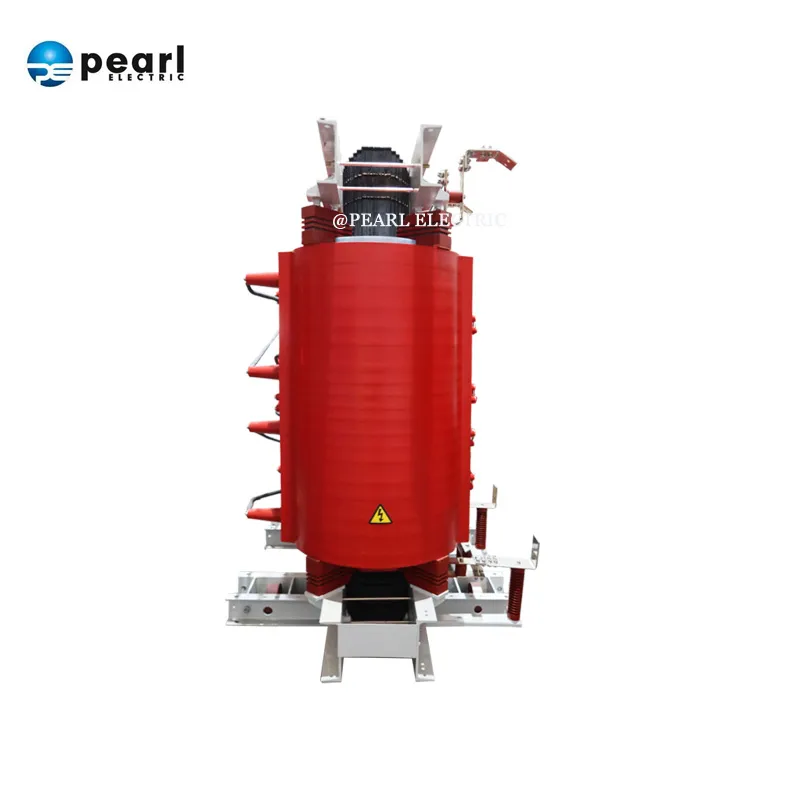

Resina fundida transformador do tipo seco (CRT):
- Utiliza a resina epóxi para encapsular bobinas para os proteger de umidade, poeira, corrosão e outros fatores ambientais.
- Adequado para áreas muito húmidas, instalações interiores e áreas de risco devido à sua não higroscópico, não inflamáveis e de manutenção da natureza.
- Disponível nas classificações de 25 kVA para 12.500 kVA, com uma classe de isolamento de F (90°C à subida de temperatura).
-
Pressão de Vácuo impregnados transformador (VPI):
- Impregna de enrolamentos com classe H resina de poliéster sob vácuo e pressão, eliminando as lacunas de ar ou vazios no isolamento.
- Melhora a resistência mecânica, resistência dielétrica e estabilidade térmica.
- Adequado para instalações exteriores, abalos sésmicos e flutuações de temperatura devido à sua construção robusta, resistente à humidade, gabinete e Baixa dilatação térmica coeficiente.
Um experiente fabricante dos transformadores desde 1958, projeta e produz diferentes resina fundida transformadores do tipo seco para diferentes aplicações, incluindo transformadores de retificação, plataformas marinhas e offshore, retificação de tração de metrô, transformadores para subestações eletrificadas, e excitação de retificação.
📊 Especificações técnicas
| Itens | Especificações |
|---|---|
| Origem | China |
| As descrições de produção | Fase Três do tipo seco a alimentação de tensão do transformador de distribuição |
| Padrões de referência | IEC 60076-11 |
| Capacidade | 3300kVA |
| Freqüência | 60 / 50Hz |
| Tensão (HV) | 33KV ou personalizada |
| Tensão (LV) | 2 KV ou personalizada |
| Impedância | 4%-6% |
| Ligações (Grupo Vetor) | Dyn11 |
| Faixa de toque | + 2 x 2,5% , - 2 x 2,5% |
| Materiais de base | Aço Elétrico |
| Materiais de liquidação | O alumínio ou cobre |
| Impulso relâmpago suportar a tensão | A norma IEC |
| AC suportar a tensão | A norma IEC |
| Aumento de temperatura class | H-class |
| Aumento de temperatura | 50/55K |
| O método de refrigeração | Um/AF |
| Temperatura Ambiente | 50 |
📜 Certificações

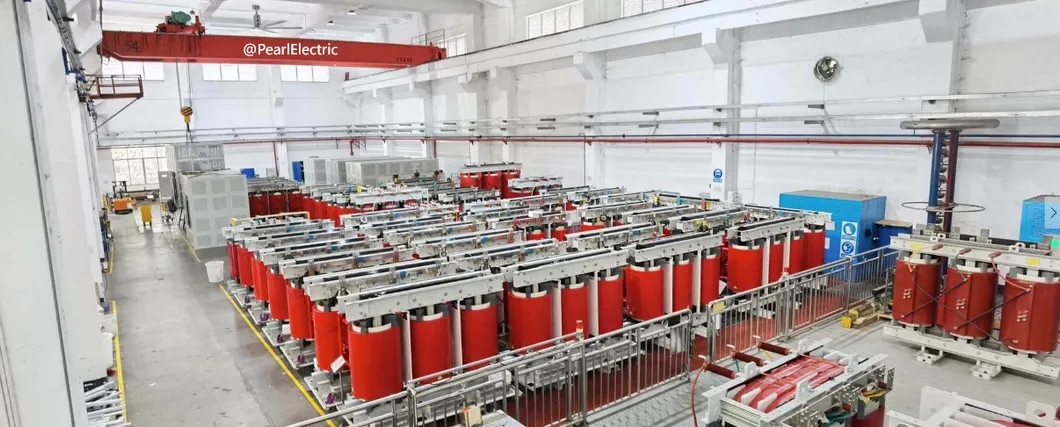

🏭 Linha de produto

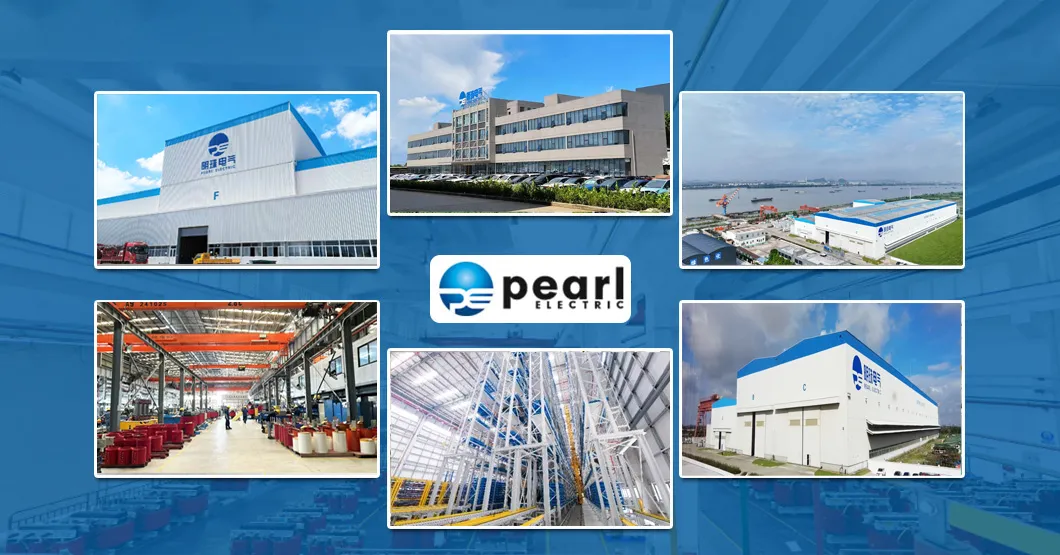

🏢 Perfil do Fabricante
O fabricante, fundado em 1958, é uma excelente fonte de fornecedor de equipamentos de transmissão e distribuição da indústria. Com uma área territorial de 100.000 metros quadrados, mais de 600 trabalhadores e um volume de negócios anual de mais de US$ 142 milhões, atualmente existem mais de 200.000 transformadores em operação, distribuídos para o Sudeste da Ásia, Ásia Central, África, Europa, América do Norte e outras regiões.
Dedicado ao fornecimento seguro e altamente eficiente de transformação de energia e soluções de distribuição, com foco em P&D, fabricação e serviço para:
- ★ Resina transformador do tipo seco até 30MVA, 66kV
- ★ Em banho de óleo de transformadores de potência até 150 MVA, 220kV
- ★ Pad-transformador montado até 10MVA, 40,5Kv
- ★ Compacto transformador da subestação até 10MVA, 40,5kV
- ★ Reatores e outros equipamentos de transmissão/transformação de energia

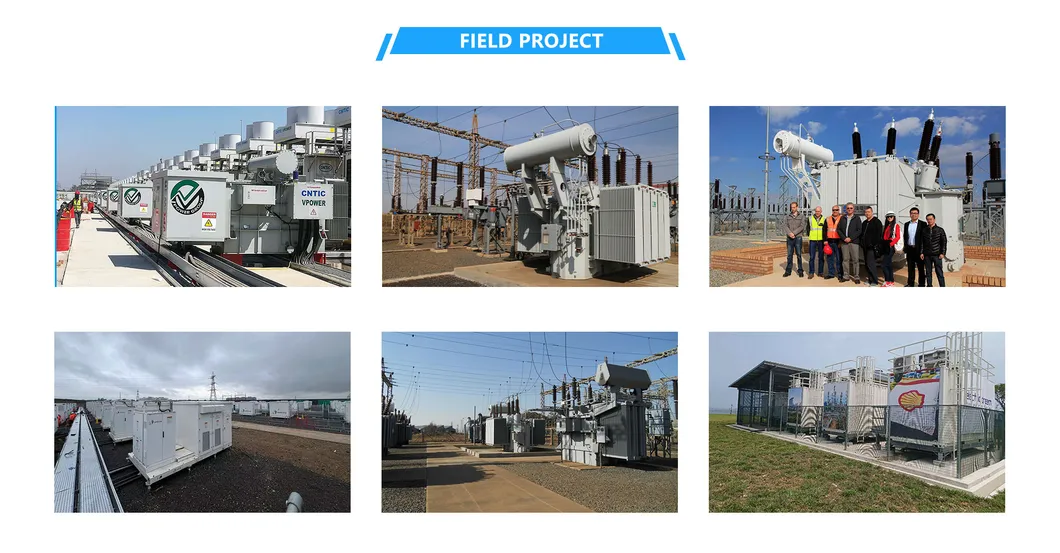

📐 Referência do Projecto
❓ Perguntas Frequentes (FAQ)
1. Qual é a função de um transformador retificador do tipo seco?
Eles são projetados para converter corrente alternada (CA) em corrente contínua (CC) combinando a segurança do isolamento a seco. São amplamente utilizados em sistemas de metrô, processos químicos industriais e suprimento de energia CC estável.
2. Quais as principais diferenças de segurança deste modelo para os transformadores a óleo?
O transformador seco não utiliza fluidos inflamáveis, eliminando totalmente o risco de vazamentos químicos no ambiente e o perigo de explosão de óleo, o que o torna ideal para túneis subterrâneos e áreas habitadas.
3. O que são transformadores CRT e VPI?
O CRT (Resina Fundida) usa epóxi para selar a bobina contra alta umidade e poeira. O VPI (Pressão de Vácuo) impregna o enrolamento com resina de poliéster sob pressão para resistir melhor a variações térmicas drásticas e vibrações mecânicas.
4. Quais certificações internacionais estes equipamentos atendem?
Estes transformadores são fabricados e ensaiados sob estritos critérios de qualidade internacionais, atendendo aos certificados e normas como IEC 60076-11, CE, KEMA e ISO9001.
5. Quais são as opções de gabinetes de proteção física?
Os transformadores podem ser equipados com gabinetes de grau de proteção regulado de acordo com o ambiente, oferecendo as opções padrões IP00, IP20, IP23 ou configurações especiais customizadas.
6. Qual é o tempo médio estimado para a entrega dos transformadores?
Em média, a etapa completa de fabricação de nossos produtos leva de 4 a 6 semanas, dependendo diretamente do nível de personalização e dos parâmetros técnicos solicitados.
