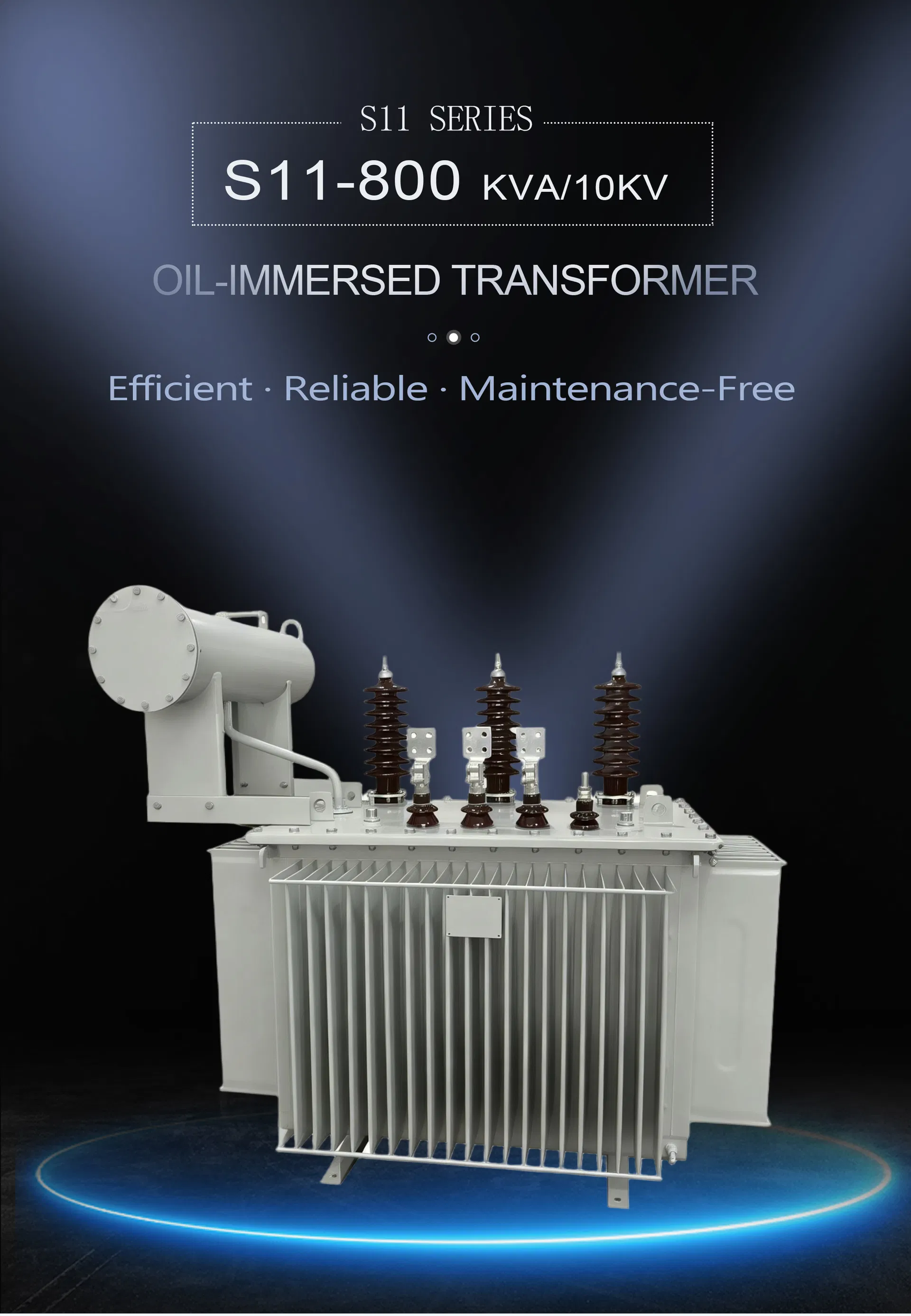

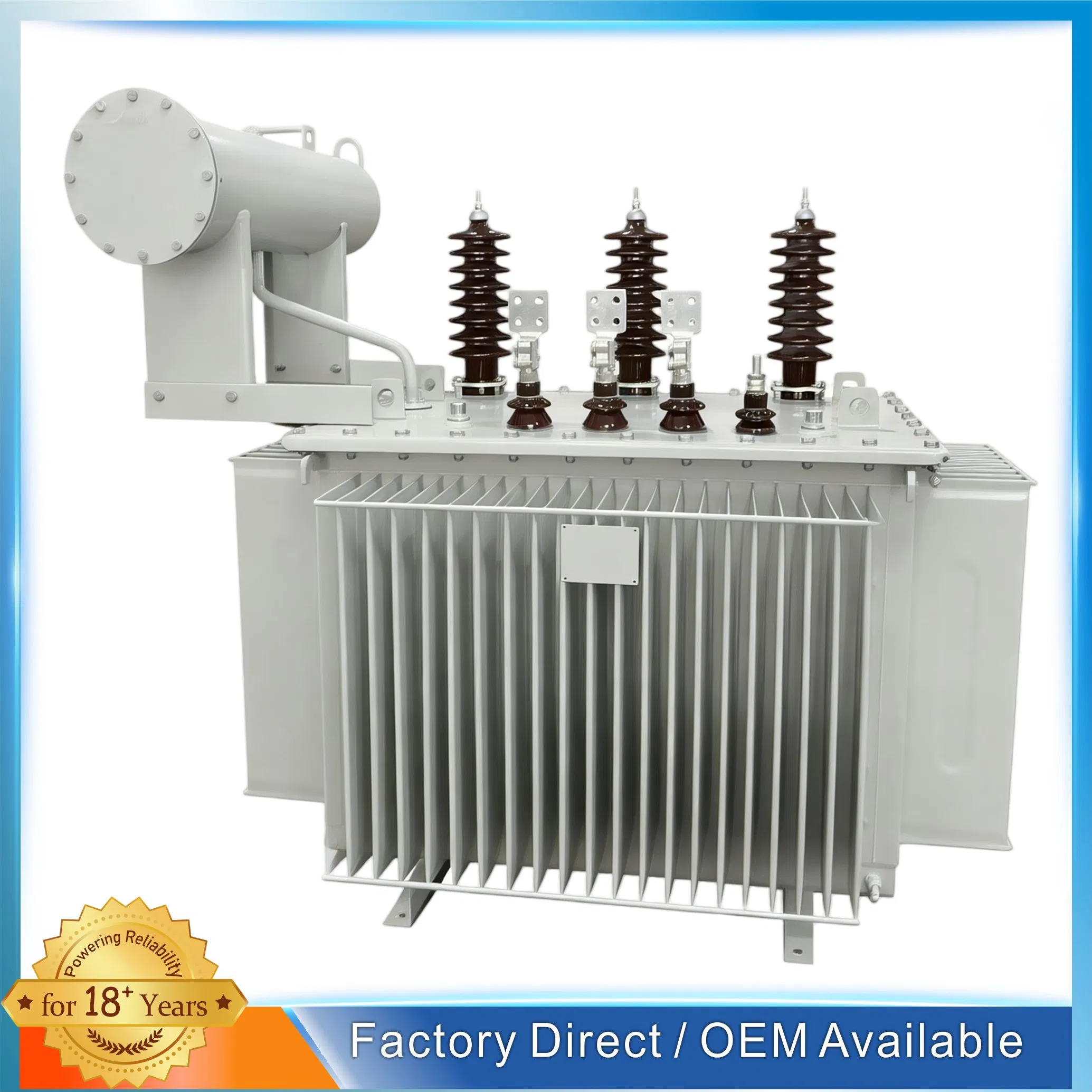

Transformador de Potência Trifásico / Elevador / Subestação de Energia Solar / Fonte de Energia Inteligente / Subestação Compacta / Transformador Elétrico Redutor / Transformador de Alta Frequência
Descrição do produto
- Visão Geral
- Descrição do produto
- Produto principal
- Perfil da empresa
- Certificações
- Embalagem e envio
- Perguntas Frequentes
📋 Visão Geral
⚙ Informação Básica
N ° de Modelo.
S11-800
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Auto-Transformador
Certificação
ISO9001
Uso
Transformador monofásico, Retificador Transformer, Combinado Transformer, Transformador de potência, Transformador de distribuição
Características de frequência
Frequência Alta
Forma do Núcleo
EE
capacidade nominal
800 kva
frequência
50 hz
modo de arrefecimento
onan (óleo natural, ar natural)
tipo de regulação
mudança de tap off-circuito
Pacote de Transporte
caixa de cartão
Especificação
s11-800/10 (para tipo selado)
Código HS
8504211000
Capacidade de Produção
1000 peças/mês
📝 Descrição de Produto
⚡ Tensão e ligação
| Item | Valor |
|---|---|
| Tensão nominal de alta tensão (HV) | 10 kV (compatível com 6/6.3/10.5/11 kV) |
| Intervalo de toque de alta tensão (HV) | ± 5% ou ± 2 × 2.5% |
| Tensão nominal do VE | 0.4 kV |
| Grupo de ligação | Dyn11 (comum) ou Yyn0 |
| Tensão de impedância | 4.00% |
📉 Perda e corrente
| Item | Valor |
|---|---|
| Perda sem carga (75 ℃) | 1150 W ± 15% |
| Perda de carga (75 ℃) | 10300 W ± 15% |
| Corrente sem carga | 0.6% |
⚖ Peso e dimensão (Referência)
| Item | Valor |
|---|---|
| Peso do núcleo e da bobina | Aprox. 1570 kg |
| Peso do óleo | Aprox. 450 kg |
| Peso total | Aprox. 2400 – 2460 kg |
| Dimensão geral (C × L × a) | Aprox. 1700 × 1220 × 1300 mm |
| Distância de base | 820 × 820 mm |
🄱 Ambiente de funcionamento
| Item | Valor |
|---|---|
| Temperatura ambiente | - 30 ℃ ~ 40 ℃ |
| Altitude | ≤ 1000 m |
| Aplicação | Interior/exterior |

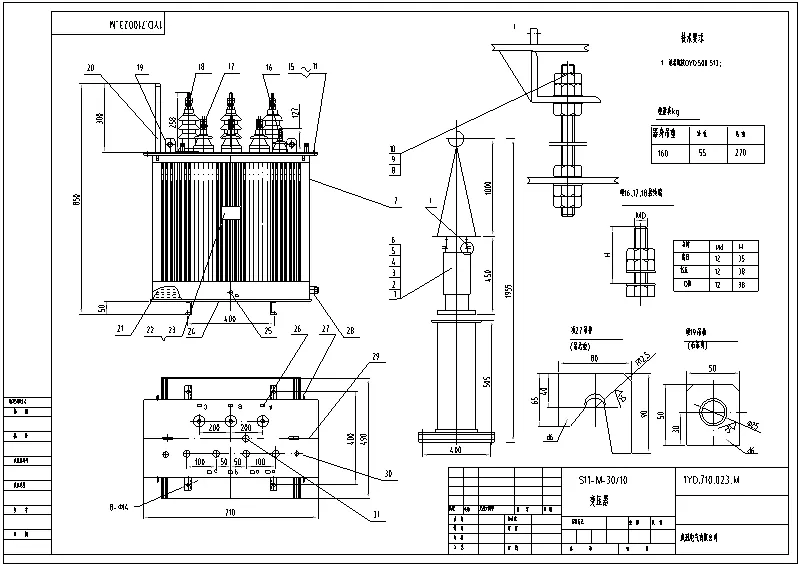

📐 Dimensão do contorno
🔭 Parâmetros Técnicos - Série S11-M (10 kV)
| Transformador imerso em óleo da série S11-M de 10 kV | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Capacidade nominal (kVA) | HV (kV) | LV (kV) | Grupo de Vetores | Perda de carga sem carga (kW) | Perda de carga (kW, 75 ° C) | Corrente sem carga (%) | Impedância (%) | Peso total (kg) | Distância da via (mm) |
| 30 | 11/10.5/10/6.3/6 | 0.4 | Yyn11/Dyn11 | 0.1 | 0.6 | 2.1 | 4 | 325 | 450/350 |
| 50 | 0.13 | 0.87 | 2 | 4 | 420 | 450/350 | |||
| 63 | 0.15 | 1.04 | 1.9 | 4 | 480 | 450/380 | |||
| 80 | 0.18 | 1.25 | 1.8 | 4 | 535 | 450/430 | |||
| 100 | 0.2 | 1.5 | 1.6 | 4 | 615 | 550/450 | |||
| 125 | 0.24 | 1.8 | 1.5 | 4 | 690 | 550/470 | |||
| 160 | 0.28 | 2.2 | 1.4 | 4 | 800 | 550/500 | |||
| 200 | 0.34 | 2.6 | 1.3 | 4 | 935 | 550/520 | |||
| 250 | 0.4 | 3.05 | 1.2 | 4 | 1110 | 650/550 | |||
| 315 | 0.48 | 3.65 | 1.1 | 4 | 1270 | 650/550 | |||
| 400 | 0.57 | 4.3 | 1 | 4 | 1540 | 650/550 | |||
| 500 | 0.68 | 5.15 | 1 | 4 | 1765 | 750/600 | |||
| 630 | 0.81 | 6.2 | 0.9 | 4.5 | 2095 | 850/660 | |||
| 800 | 0.98 | 7.5 | 0.8 | 4.5 | 2470 | 850/660 | |||
| 1000 | 1.15 | 10.3 | 0.7 | 4.5 | 2780 | 850/660 | |||
| 1250 | 1.36 | 12 | 0.6 | 4.5 | 3395 | 850/700 | |||
| 1600 | 1.64 | 14.5 | 0.6 | 4.5 | 3990 | 850/700 | |||
| 2000 | 1.94 | 18.3 | 0.6 | 4.5 | 4460 | 820/820 | |||
| 2500 | 2.29 | 21.2 | 0.6 | 4.5 | 5330 | 1070/1070 | |||

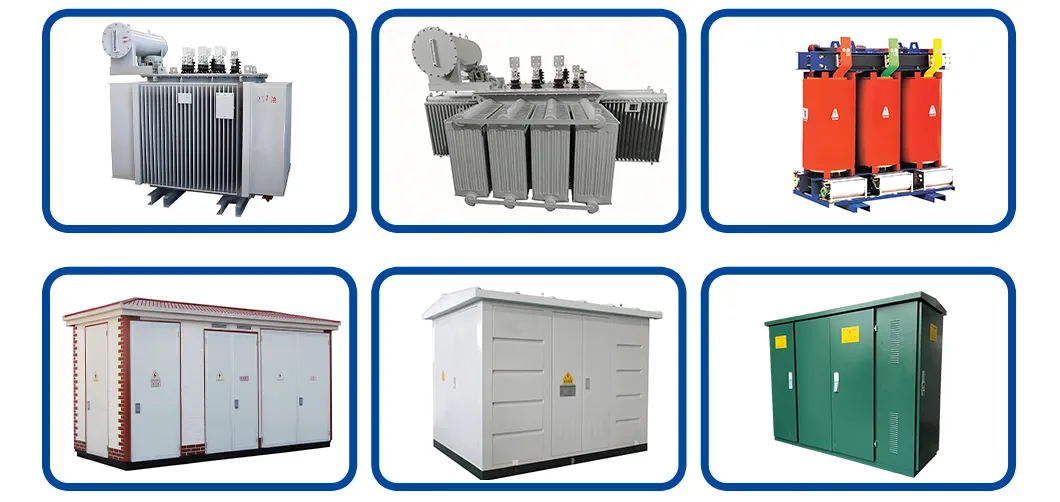

📍 Produto Principal
🏭 Perfil da Empresa
Somos um fabricante profissional especializado em transformadores de potência e equipamentos de distribuição elétrica, com mais de 18 anos de experiência na indústria. Estamos dedicados a fornecer soluções de energia confiáveis, eficientes e econômicas para clientes globais.
A nossa gama de produtos abrange transformadores imersos em óleo, transformadores do tipo seco, subestações compactas e equipamentos de energia relacionados, amplamente aplicados em redes eléctricas, instalações industriais, edifícios comerciais, projectos de infra-estruturas e sistemas de energias renováveis. Com um forte foco no desempenho do produto e na confiabilidade de longo prazo, nossas soluções são projetadas para atender a diversos padrões internacionais e requisitos de aplicativos.

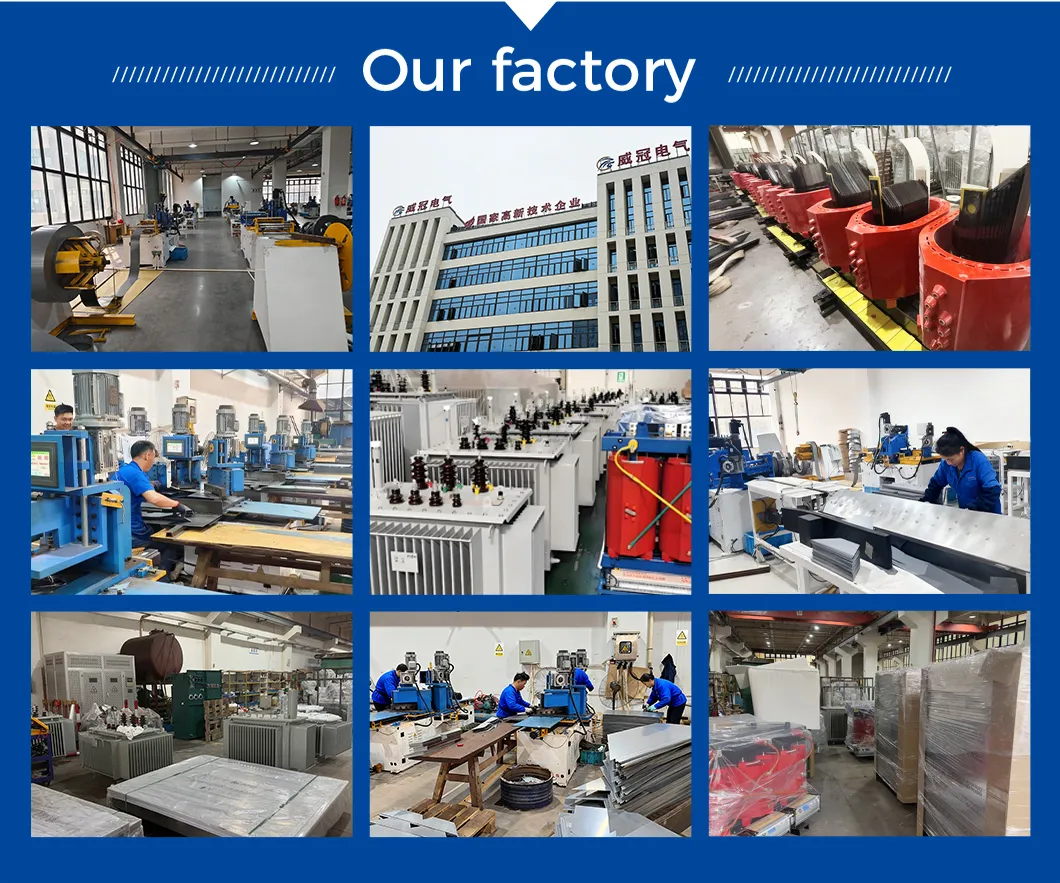

Operamos com instalações de fabrico avançadas, linhas de produção modernas e uma equipa de engenharia especializada. Desde a selecção de matérias-primas até aos testes finais, cada processo é rigorosamente controlado para garantir uma qualidade consistente e um desempenho estável. Os nossos transformadores são conhecidos por perdas baixas, eficiência elevada, durabilidade e segurança, ajudando os clientes a optimizar a utilização de energia e a reduzir os custos operacionais.
Com uma rica experiência de exportação, servimos clientes em toda a Ásia, África, Médio Oriente, América do Sul e outras regiões. Compreendemos as necessidades dos mercados internacionais e fornecemos personalização flexível, resposta rápida e suporte técnico profissional para atender a diferentes requisitos de projeto.
Acreditamos que a qualidade é a base e a parceria é o futuro. Estamos empenhados em desenvolver uma cooperação a longo prazo com os nossos clientes, fornecendo produtos fiáveis, preços competitivos e um serviço fiável. Saudamos sinceramente os parceiros globais para trabalharem connosco e criarem soluções de energia fiáveis em conjunto.
🎖 Certificações

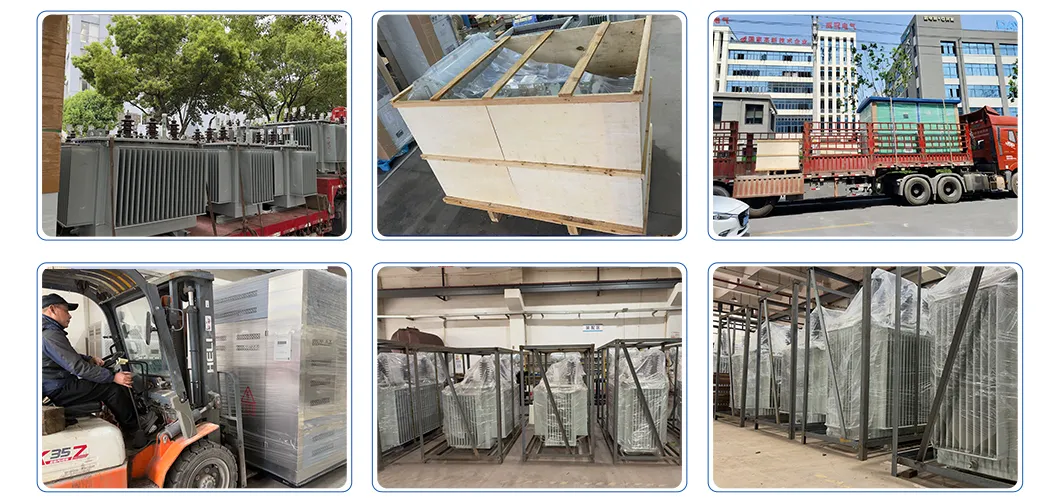

🔆 Embalagem e Envio
💬 Perguntas Frequentes
Você é um fabricante ou uma empresa de negociação?
Temos mais de 18 anos de experiência na pesquisa, desenvolvimento, fabricação e operação de transformadores de potência.
Você suporta a personalização (tensão, capacidade, frequência, etc.)?
Sim. Considerando as diferenças de voltagem, frequência e outras especialidades de produtos em diferentes países e regiões, nossos produtos podem ser customizados de acordo com as necessidades específicas do seu projeto.
Qual é o seu tempo de entrega típico?
O prazo padrão é de 15 a 30 dias, dependendo das especificações e da quantidade da encomenda. Para produtos altamente personalizados ou encomendas de grandes volumes, o tempo de entrega será confirmado com base no calendário de produção atual.
Qual é o período de garantia dos seus transformadores?
Oferecemos uma garantia padrão de 12 meses a partir da data de fabrico. Garantias alargadas também podem ser disponibilizadas para os principais componentes mediante solicitação.
Os transformadores são testados antes de serem despachados?
Sim, realizamos uma inspeção final completa. Cada transformador é submetido a testes rigorosos de fábrica antes do envio, e fornecemos os relatórios de teste correspondentes.
Como escolher entre transformadores imersos em óleo e transformadores do tipo seco?
Os transformadores imersos em óleo são ideais para instalações ao ar livre, centrais elétricas e grandes projetos industriais, oferecendo excelente custo-benefício. Já os transformadores do tipo seco são recomendados para ambientes internos, hospitais, shoppings e centros de dados, devido aos rigorosos requisitos de segurança contra incêndios.
