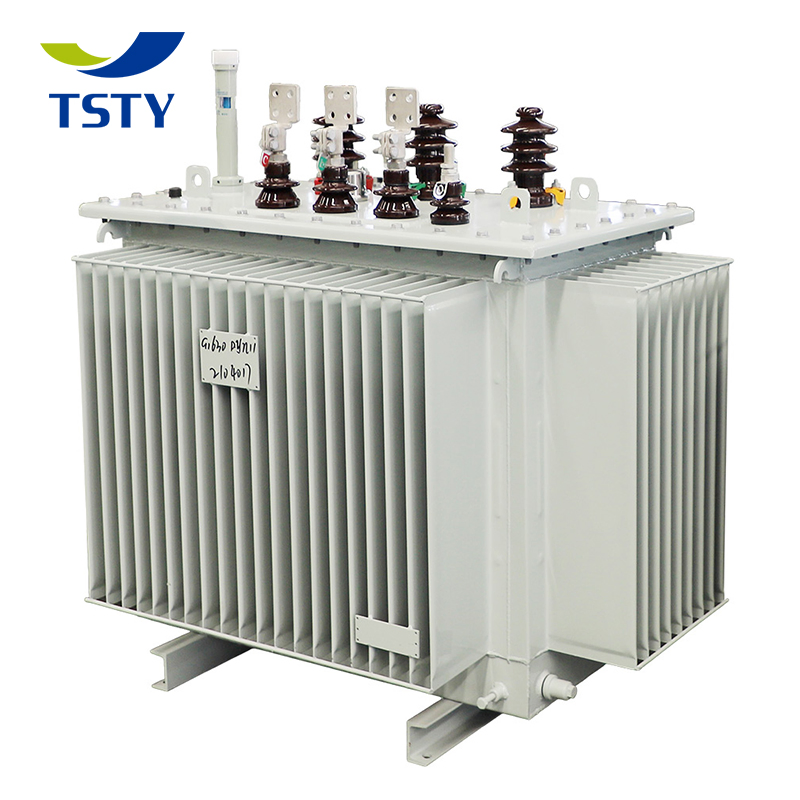

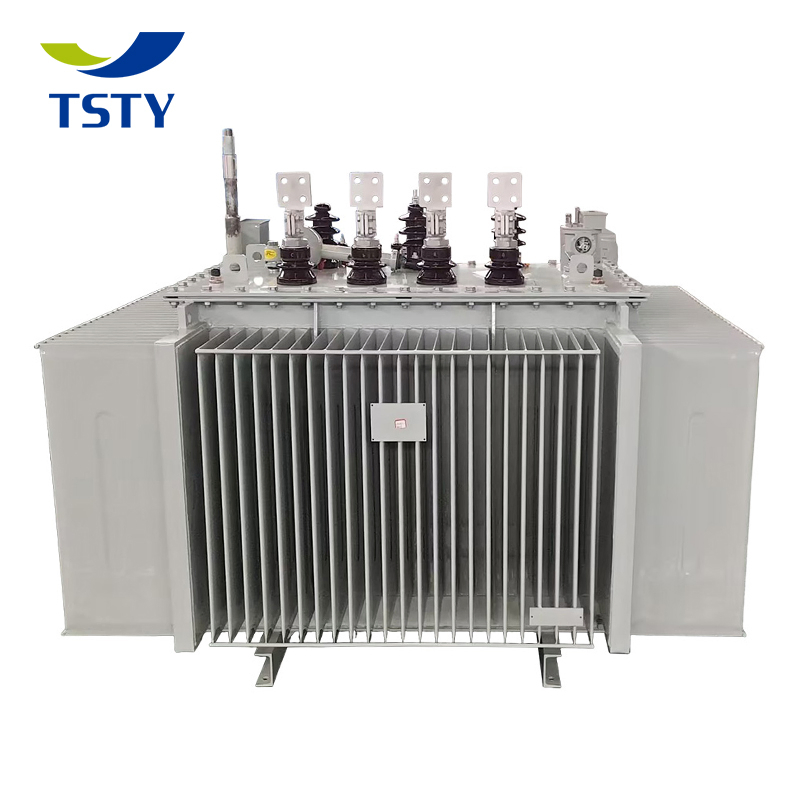

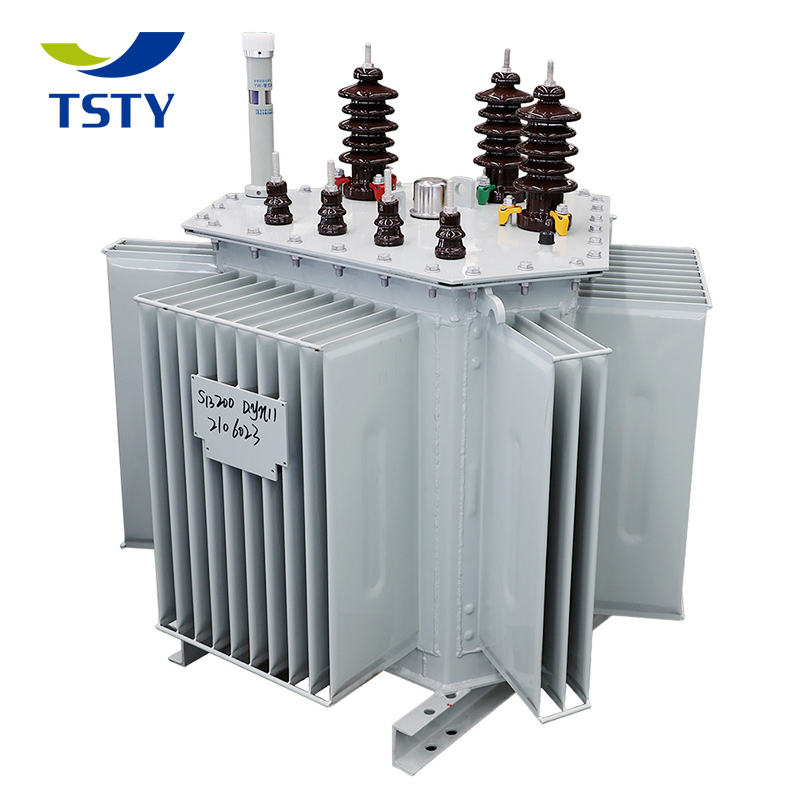

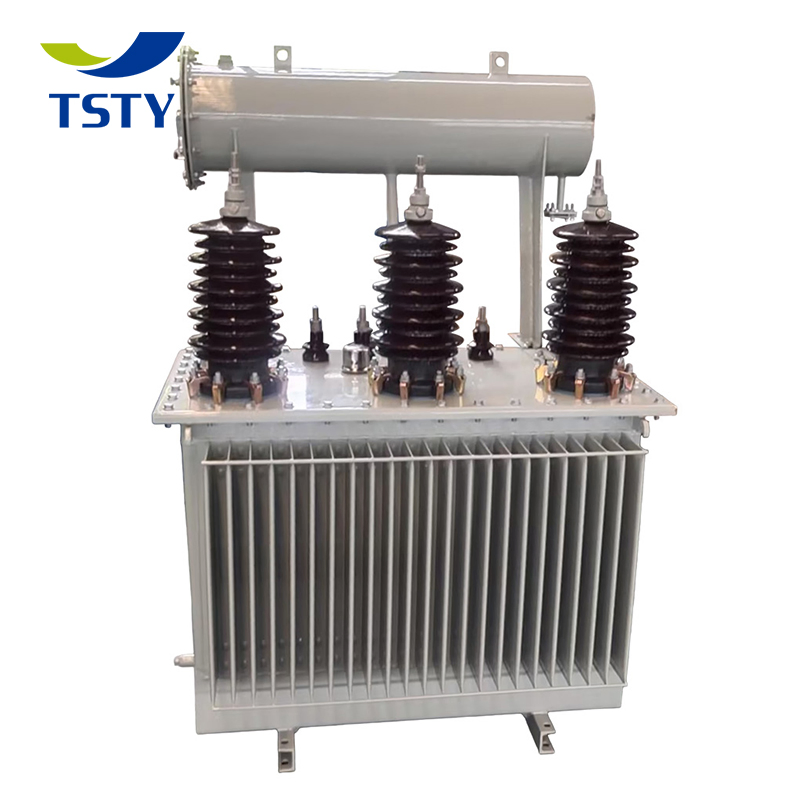

30 kVA 6 6.3 6.6 Kv 400 V 3-Phase Transformadores de Distribuição do Tipo Resfriado a Óleo de Passo Abaixo
Descrição do produto
Visão Geral - Informação Básica
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Transformador de Dois Enrolamentos
Certificação
ISO9001-2000, ISO9001, CCC, CE
Uso
Transformador de potência, Transformador de distribuição
Características de frequência
Frequência de Potência
Forma do Núcleo
Anel
Nome do produto
Transformador imerso em óleo
Digite
Transformador isolado a óleo
Material
Cobre/Alumínio
Padrão
IEC / GB
Tipo de transformador
S11 Transformador imerso em óleo
Grupo de vetor
Dyn11 / Yyn0
Garantia
2 Anos
Frequência
50 / 60 Hz
Código HS
8504220000
Descrição de Produto

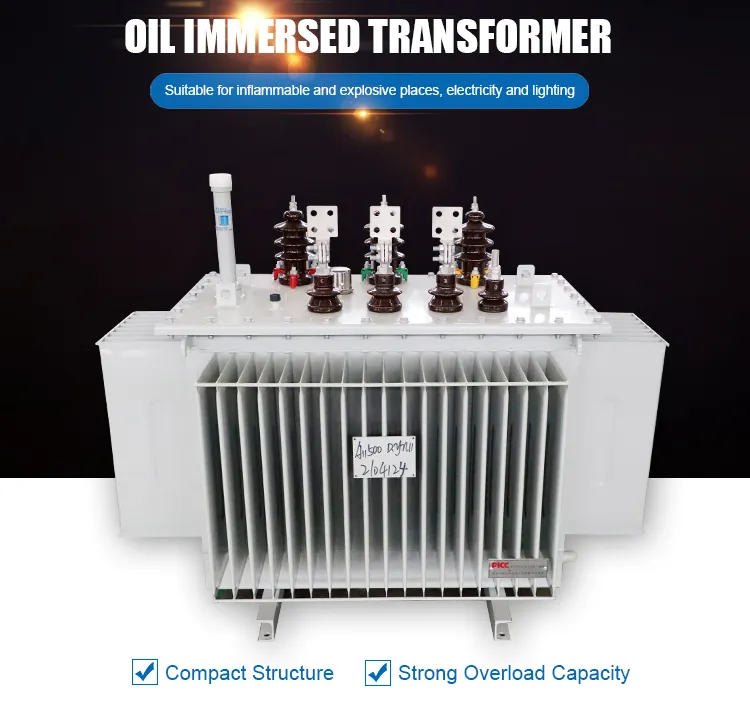

30 kVA 6 6.3 6.6 kV 400 V, passo trifásico Transformadores de distribuição do tipo arrefecidos a óleo de potência descendente
O transformador totalmente selado em banho de óleo desenvolvido possui a vantagem de uma perda reduzida, baixo ruído e elevada eficiência, o que pode atingir um bom efeito de poupança de energia e reduzir a poluição. Comparado com o transformador comum imerso em óleo, o transformador totalmente selado cancela o conservador de óleo e a mudança do volume de óleo é automaticamente ajustada e compensada pela elasticidade da chapa ondulada do tanque de óleo ondulado. O transformador está isolado do ar, de forma a evitar e abrandar a deterioração do envelhecimento do óleo e do isolamento, melhorar a fiabilidade da operação e evitar a manutenção em condições normais de funcionamento.

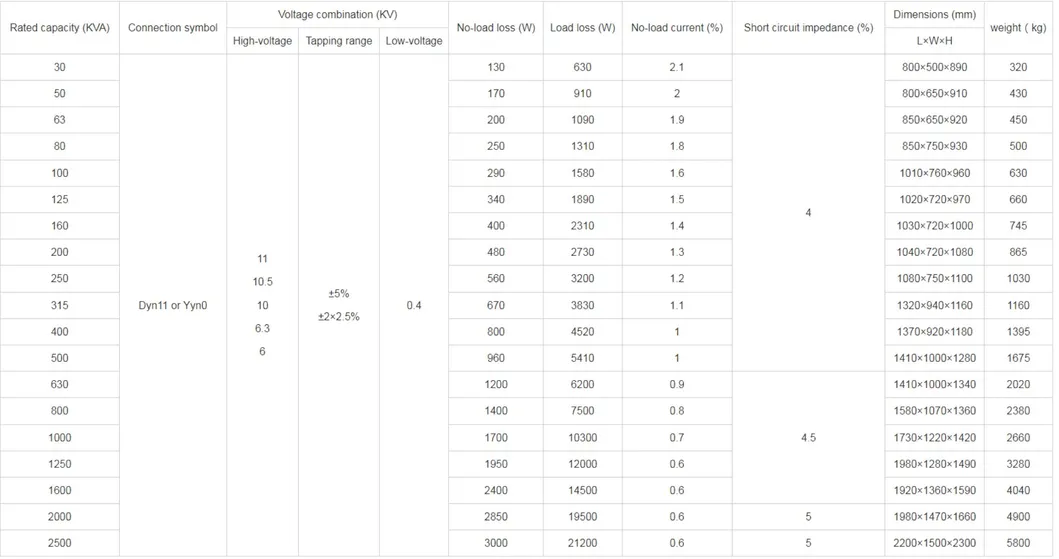

Parâmetros do Produto
| Parâmetro | Especificação Técnica |
|---|---|
| Número de fase | Trifásica |
| Tipo de enrolamento | Dois enroladores |
| Capacidade nominal | 200 kVA |
| Alta tensão | 10/11 kV |
| Baixa tensão | 0,4 kV |
| A tocar em Range (intervalo) | ± 2x2,5% |
| Tensão de impedância | 4% |
| Perda de carga | 2.73/2,6 kW |
| Perda sem carga | 0,34 kW |
| Corrente sem carga | 1.0% |
| Frequência | 50 / 60 Hz |
| Grupo de ligação | Yyn0/Dyn11 |
| Método de arrefecimento | ONAN |
| Material da bobina | Alumínio/cobre |
| Tamanho | 1240x780x1360 mm |
| Peso | 910kg |
A tensão nominal pode ser personalizada de acordo com os requisitos dos clientes.
Detalhes do Produto

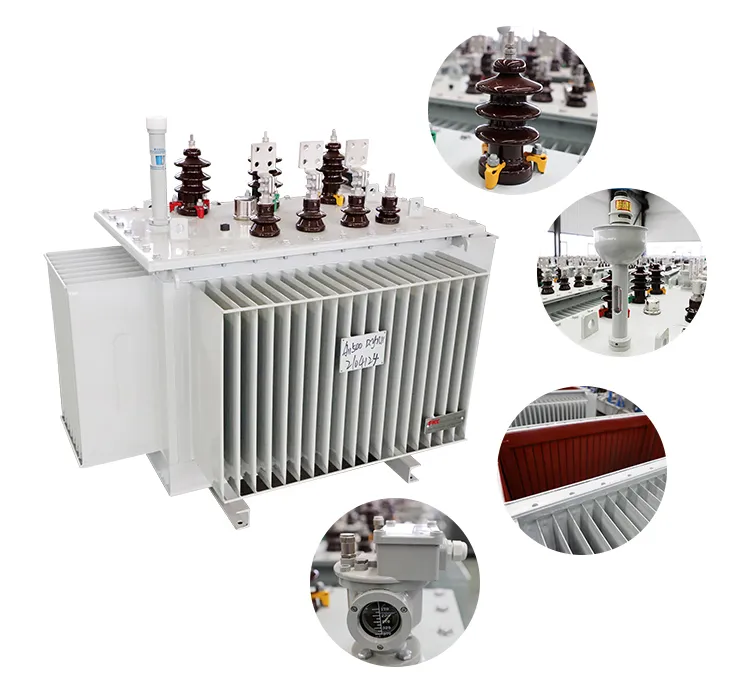

Componentes principais:

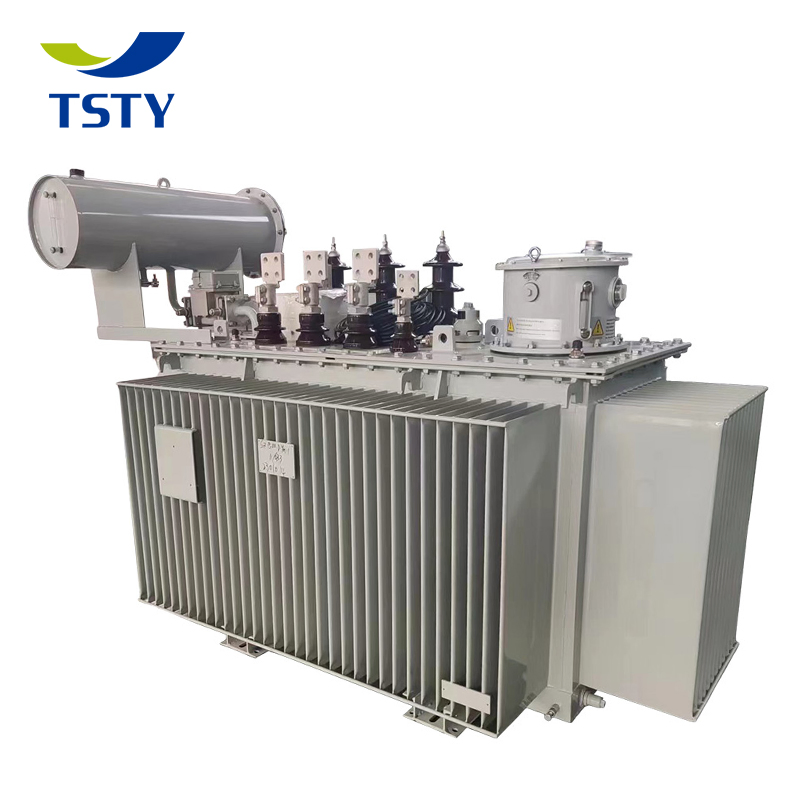

As partes principais deste transformador incluem tanque de óleo, conservador, Relé Buchholz, Unidade de respiro, indicador de óleo, Detector de temperatura, dispositivo de alívio de pressão, Relé térmico, radiador e bucha.
- 1. O reservatório de óleo é utilizado para embeber os enrolamentos colocando-o em.
- 2. Cumprir as normas IEC com certificados CE/ISO.
- 3. Ser facilmente contactados e ampliados durante a carga, de modo a aumentar e diminuir a temperatura do óleo.
- 4. O relé Buchholz é usado quando um tanque de conservador é usado. Porque indica erros como perda de óleo quando ele vai baixo, fluxo impróprio de óleo entre o tanque e o transformador.
- 5. A unidade de respiro inclui sílica gel que absorve a umidade do óleo. Muda a cor da cor azul para cor rosa, não é capaz de absorver a humidade do óleo.
- 6. O indicador de óleo indica o nível do óleo dentro da unidade de conservatório.
- 7. O detector de temperatura monitoriza a temperatura do óleo. Se a temperatura do óleo aumentar para um determinado nível, o transformador será desligado do serviço.
- 8. O dispositivo de alívio de pressão diminui a pressão dentro do transformador para evitar uma explosão do transformador.
- 9. O relé térmico é utilizado como indicador da temperatura do enrolamento.
- 10. Revestimento totalmente galvanizado sem ferrugem.
- 11. O casquilho é utilizado para ligar os enrolamentos internos do transformador com a ajuda de uma rede eléctrica exterior.

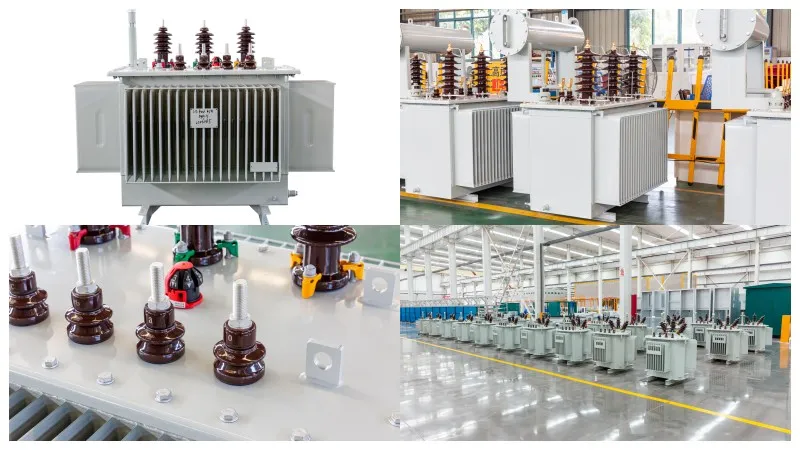

Apresentação do Produto & Ambiente de Serviço
Condições de Funcionamento & Ambiente de Serviço:
- Tipos de dispositivos: Tipo de exterior
- Regulação do tipo de tensão: Fora do circuito ou ligado-load
- Intervalo de toque: ± 5% / ± 2x2,5% / ± 4x2,5%
- Frequência: 50 Hz ou 60 Hz
- Fases: Três ou uma única
- Símbolo de conexão: Dyn11, Yyn0 (ou conforme solicitado)
- Impedância de curto-circuito: Impedância standard
- Altitude e Temperatura: O altitude não excede 1000 m, a temperatura ambiente não excede os 40 °C. Se não conseguir satisfazer tais condições, vamos modular os parâmetros de acordo com o padrão.

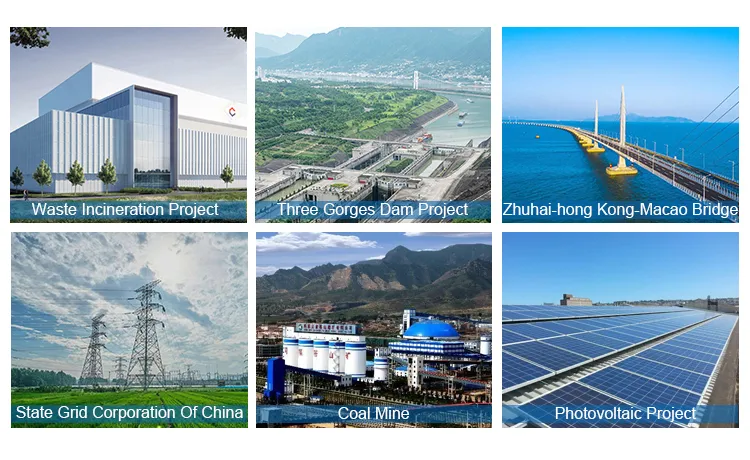

Campos de Aplicação
Projecto de incineração de resíduos, projecto de três barragens de desfiladeiros, ponte Zhuhai-Hong Kong-Macau, empresas de redes estatais, minas de carvão, centrais eléctricas para projectos fotovoltaicos, estações de transformadores compactos, fábricas industriais normais, hospitais, edifícios residenciais, aeroportos, túneis, instalações químicas, centrais nucleares, etc.

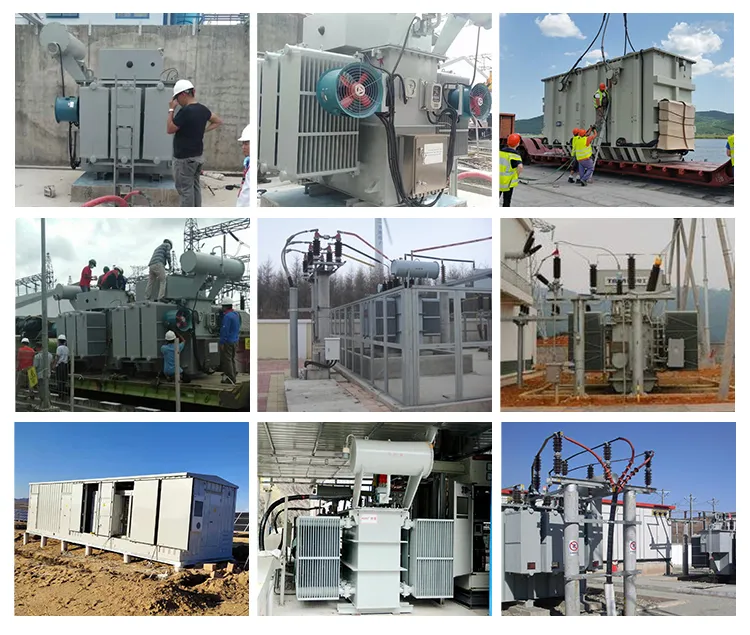

Casos de Clientes & Serviço Pós-venda
Garantia de Serviço e Qualidade:
- Fornecemos projeto e processo personalizado, projetando e fabricando produtos de acordo com o plano de compra de equipamentos e necessidades específicas. Oferecemos treinamento de pessoal técnico e operacional para você.
- Os produtos recém-adquiridos são fornecidos com assistência online para instalação e depuração. Os produtos estão ao abrigo do sistema de serviço ao longo da vida. Se ocorrerem problemas em utilização normal, iremos fornecer soluções no prazo de um dia útil após receber os comentários do utilizador.
- Utilizamos materiais, processos e fabrico autênticos de qualidade em estrita conformidade com a ISO9001 Gestão internacional da qualidade para garantir a excelência e a instalação perfeita!
Embalagem e Envio

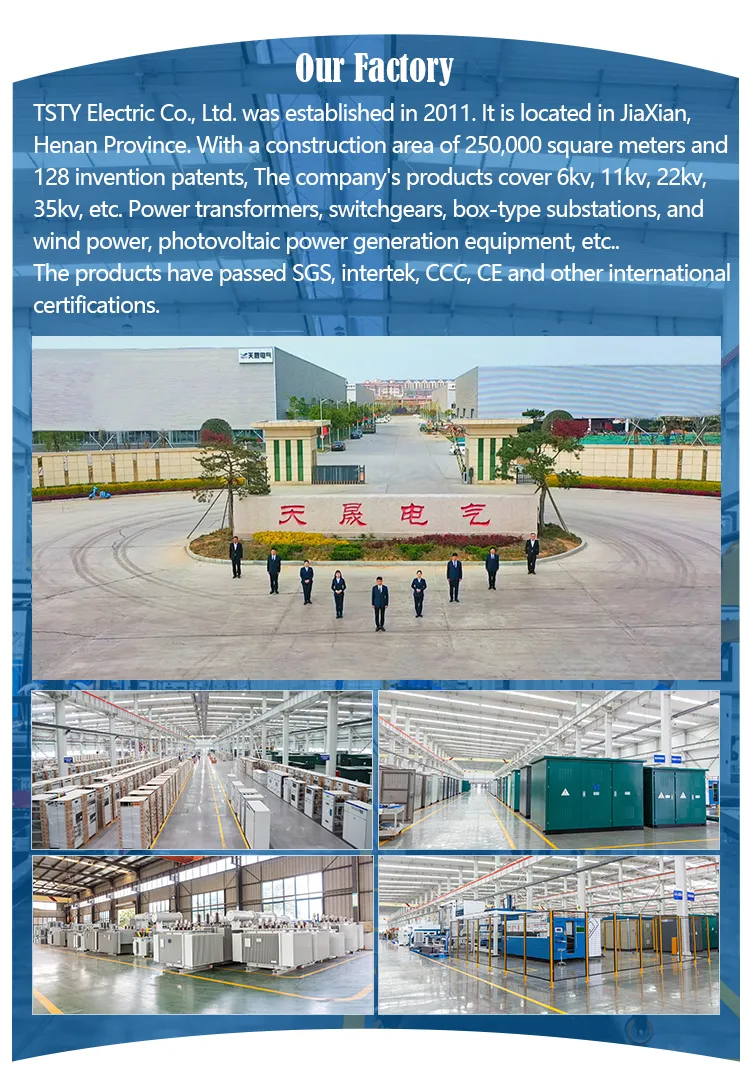

Perfil do Fabricante & Equipamento de Produção
A nossa fábrica de produção parceira foi fundada em 2011 e é um excelente e confiável fabricante de transformadores na China. A empresa desenvolve e produz principalmente transformadores imersos em óleo, transformadores do tipo seco, subestações do tipo caixa e conjuntos completos de equipamentos de alta e baixa tensão.
O equipamento colocado na produção e operação do projeto defende economia de energia, inteligência, informação e mecanização. A empresa estabeleceu centros especializados de pesquisa em tecnologia de engenharia, com mais de 70 patentes de modelo de utilidade e 15 patentes de invenção.
Com anos de acumulação na indústria de transformadores e fortes capacidades de inovação tecnológica, os produtos são vendidos para o Médio Oriente, América do Norte, América do Sul, Europa, Sudeste Asiático, África e outras regiões, abrangendo mais de 40 países.

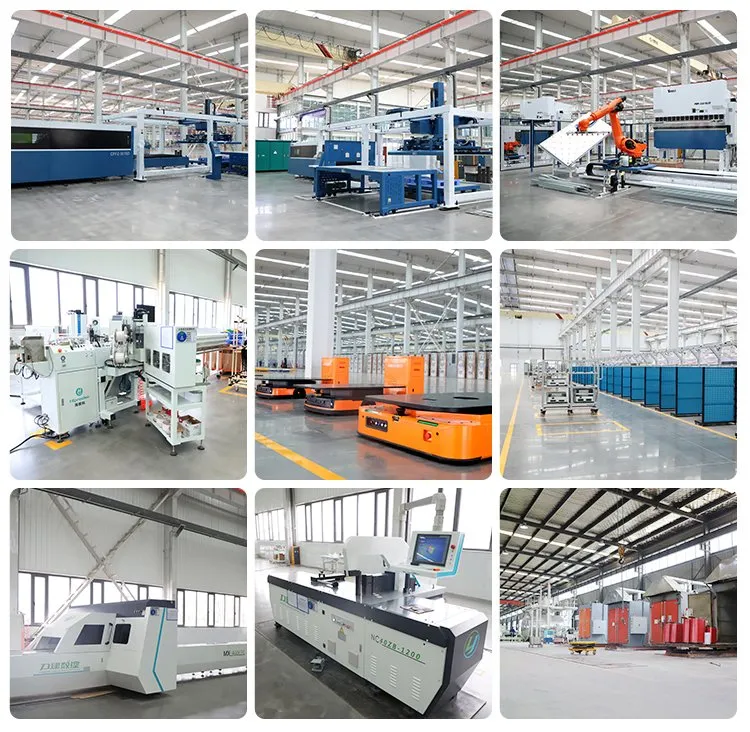

Equipamento de produção:
Perguntas Frequentes (FAQ)
Quem somos?
+
Somos um grande fabricante profissional de transformador imerso em óleo, transformador do tipo seco, subestação de transformador, comutação HV e LV, estabelecido em 2011.
Por que você deve comprar conosco e não de outros fornecedores?
+
Como empresa especializada na produção de transformadores há 12 anos. Contamos com certificações ISO9001-2008, OHSAS 18001:2007, ISO4001:2004, CE, CCC, UL, CSA, além de relatórios de teste de tipo específicos. Nossos produtos são totalmente compatíveis com as normas IEC, IEEE, ANSI e GOST, oferecendo alta qualidade, entrega rápida, serviço pós-venda garantido e preços direto de fábrica.
Como os transformadores são enviados?
+
Os transformadores são geralmente entregues por navio, comboio ou camião para o transporte de longo curso. O corpo principal ativo é transportado a granel, enquanto os acessórios e componentes são devidamente protegidos em caixas de madeira.
O seu produto pode ser customizado?
+
Sim. Considerando as diferenças de voltagem, frequência e outras especificações do produto em diferentes países e regiões, todos os nossos transformadores podem ser customizados de acordo com as suas necessidades técnicas.
Vocês oferecem garantia para os produtos?
+
Sim. Oferecemos pelo menos dois anos de garantia para todos os nossos transformadores.
Vocês aceitam FAT (Factory Acceptance Test)?
+
Sim, o teste de aceitação em fábrica está disponível. Somos totalmente responsáveis pela realização e aprovação de testes rigorosos em cada conjunto de transformador fabricado.
