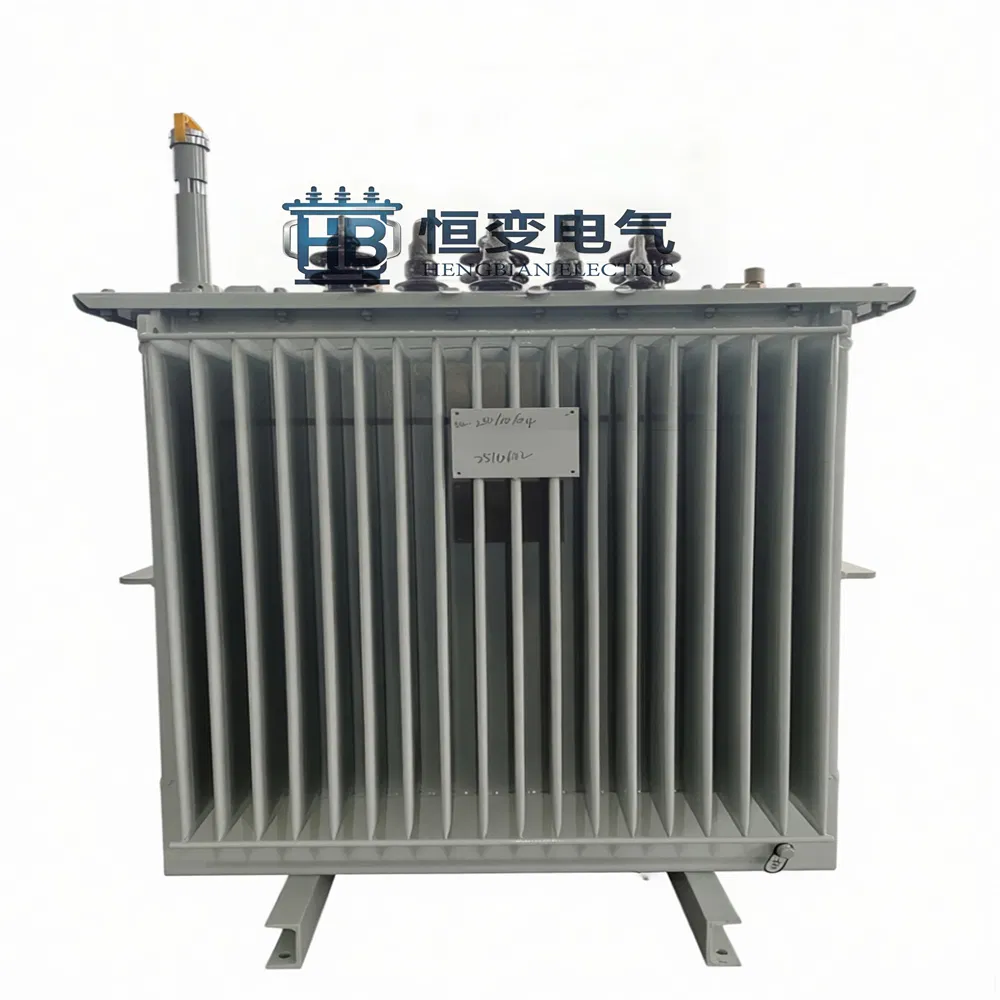

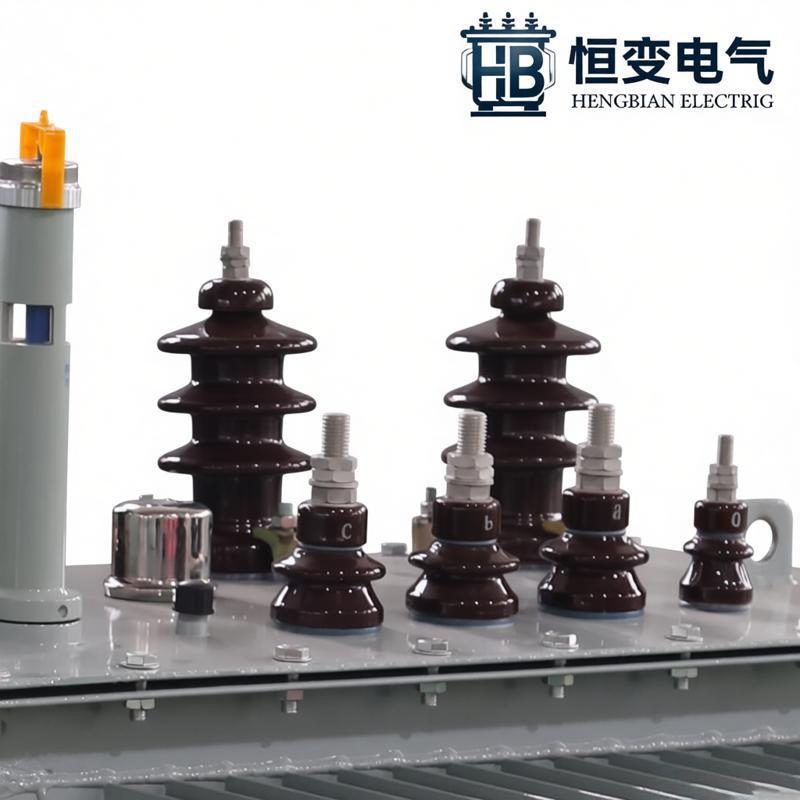

10kv S11-M Série Transformador de Potência Isolado Hermeticamente Imerso em Óleo Redutor
Descrição do produto
| N ° de Modelo. | Oil-Immersed Power Transformer |
| Testemunho | Transformer Tipo Núcleo |
| Método de arrefecimento | Transformador Tipo Imersos em Óleo |
| Tipo de enrolamento | Transformador Multi-Enrolamento |
| Certificação | ISO9001-2000, ISO9001, CCC |
| Uso | Combinado Transformer, Transformador de potência, Transformador de distribuição |
| Características de frequência | Frequência de Potência |
| Forma do Núcleo | Anel |
| Capacidade Nominal | 30-2500kva |
| Material de Enrolamento | Cobre / Alumínio |
| Forma do Contorno | Transformador Vertical |
| Baixa Tensão | 0,4 kv |
| Pacote de Transporte | Caixa de Madeira |
| Especificação | 30 kva - 2500 kva |
| Código HS | 8504210000 |
| Capacidade de Produção | 5000 peças/ano |

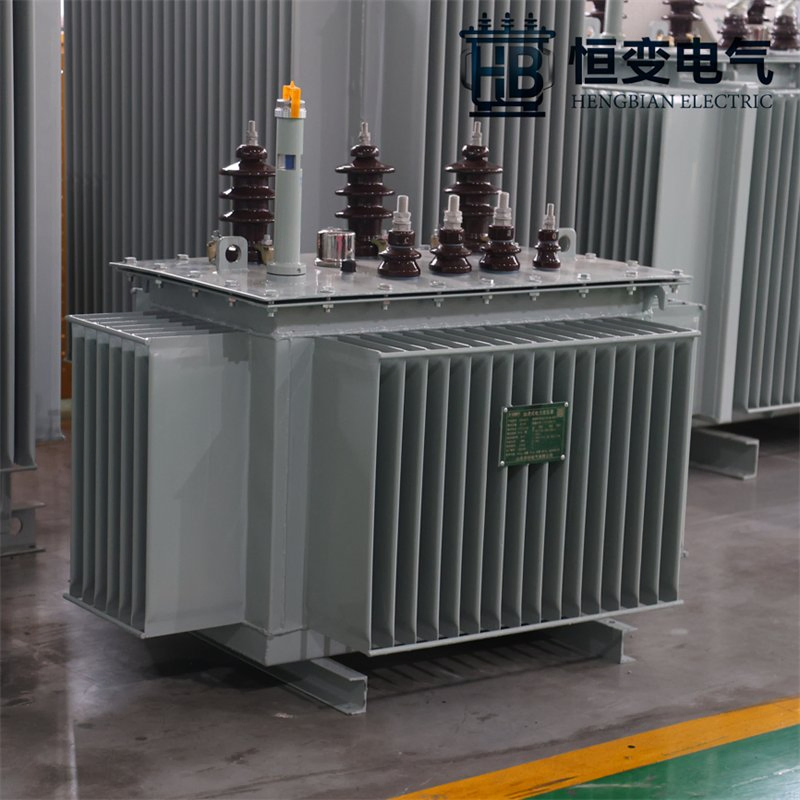

Design de Alta Eficiência

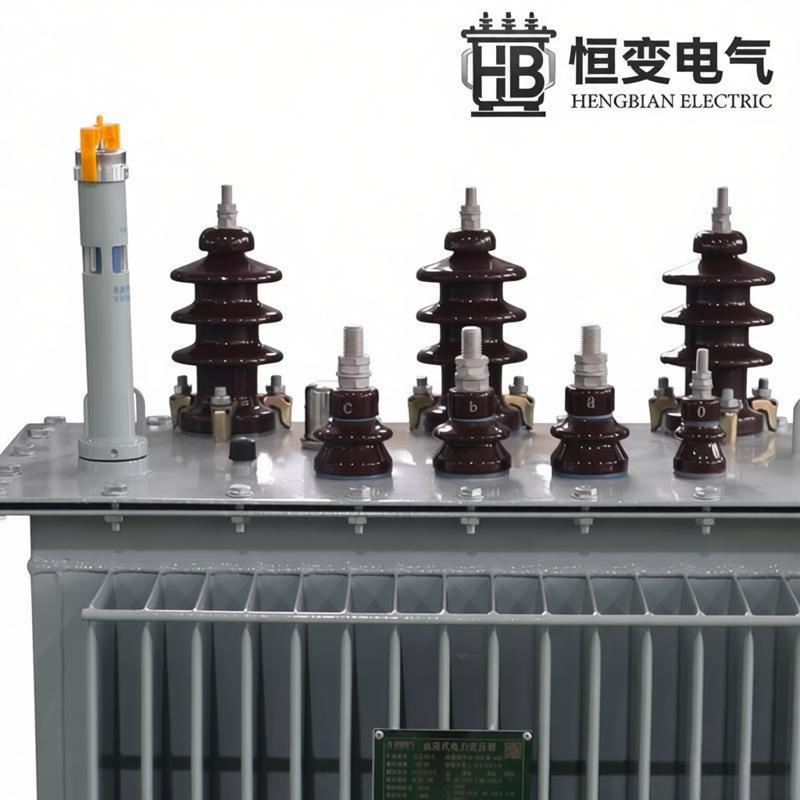

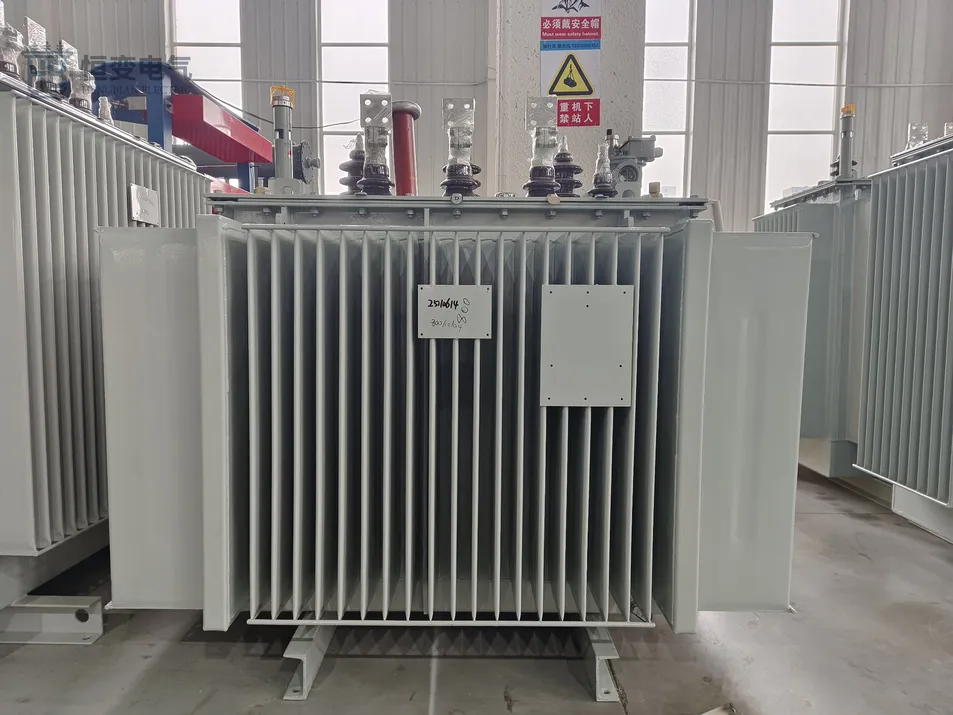

O transformador de distribuição imerso em óleo da série S11-M é um transformador de baixa perda e alta eficiência projetado para sistemas de distribuição de 10 kV. Possui uma estrutura de depósito hermeticamente vedada, que evita fugas de óleo e melhora a fiabilidade a longo prazo.
O transformador é construído com um núcleo de aço de silício laminado a frio e enrolamentos de cobre isentos de oxigénio, minimizando assim o consumo de energia. O seu design compacto e economizador de espaço permite uma instalação fácil em zonas residenciais, comerciais e industriais.

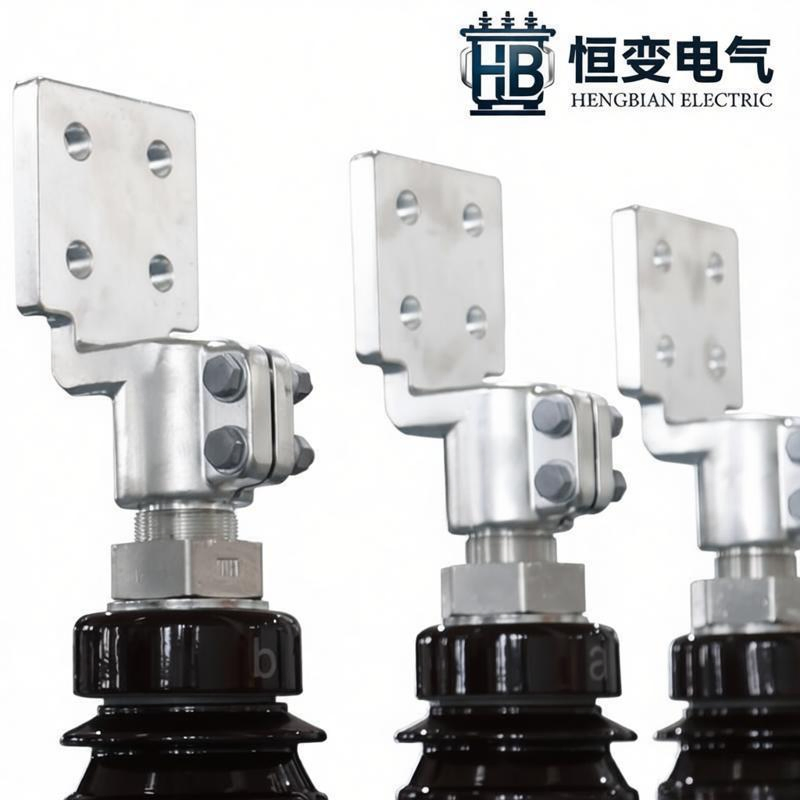

Características do Produto
• Núcleo Otimizado: O núcleo do transformador é laminado por alta permeabilidade e baixa perda de aço de silicone laminado a frio. A folga da junta é pequena e as juntas da camada são escalonadas, o que reduz significativamente a perda de carga sem carga, corrente sem carga e ruído.
• Alta Resistência: A estrutura compacta do transformador reduzirá a força radial em curto-circuito e resistirá a alta corrente súbita de curto-circuito.
• Longa Vida Útil: O transformador possui uma estrutura hermeticamente selada, livre de manutenção e com uma longa vida útil operacional.

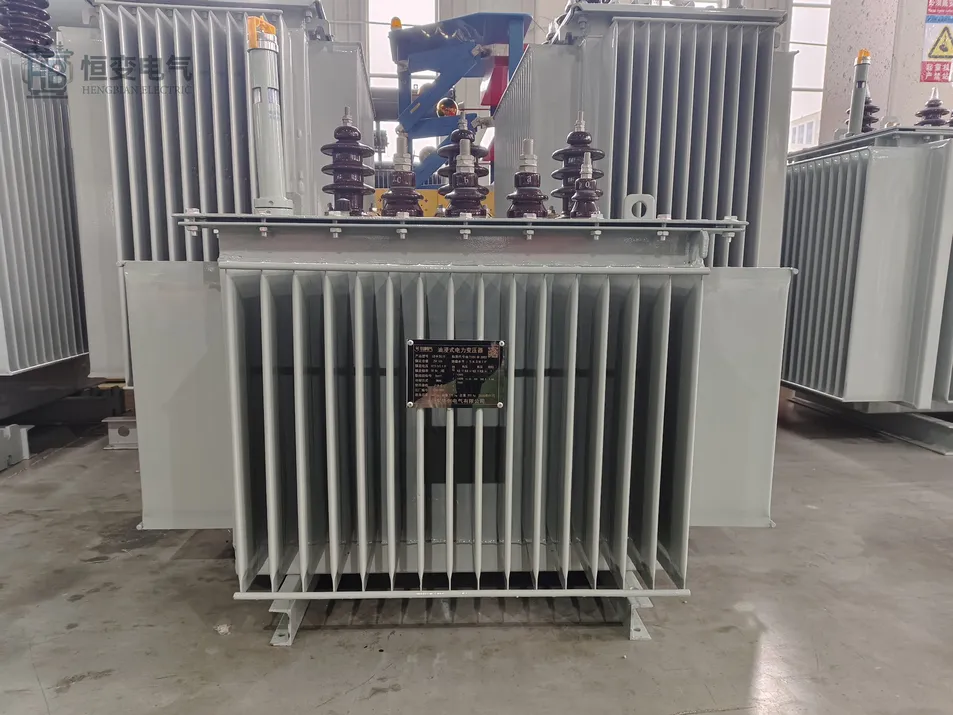

| Capacidade Nominal (KVA) | Tensão Nominal (KV) | Impedância de Curto-circuito (%) | Símbolo de Ligação | Perdas Sem Carga (W) | Perdas de Carga (W) | Corrente Sem Carga (%) | Dimensão do Contorno (CxLxA, mm) | Dimensões de Instalação (mm) | |
|---|---|---|---|---|---|---|---|---|---|
| (HV) | (LV) | ||||||||
| 30 | 6 / 6.3 / 10 / 10.5 / 11 | 0.4 | 4.0 | Dyn11/Yyn0 | 100 | 630/600 | 2.3 | 1070x695x1015 | 400 × 400 |
| 50 | 130 | 910/870 | 2.0 | 1100 × 710 × 1110 | 400 × 400 | ||||
| 63 | 150 | 1090/1040 | 1.9 | 1110x715x1115 | 400x450 | ||||
| 80 | 180 | 1310/1250 | 1.9 | 1110x740 × 1195 | 400 × 450 | ||||
| 100 | 200 | 1580/1500 | 1.8 | 1150 × 750 × 1200 | 400 x 550 | ||||
| 125 | 240 | 1890/1800 | 1.7 | 1175 × 780 × 1220 | 400 × 550 | ||||
| 160 | 280 | 2310/2200 | 1.6 | 1240x820x1280 | 550 × 550 | ||||
| 200 | 340 | 2730/2600 | 1.5 | 1265x825x1325 | 550 × 550 | ||||
| 250 | 400 | 3200/3050 | 1.4 | 1270 × 830 × 1390 | 550 × 650 | ||||
| 315 | 480 | 3830/3650 | 1.4 | 1320x840 × 1400 | 550 × 650 | ||||
| 400 | 570 | 4520/4300 | 1.3 | 1390x930x1430 | 550x750 | ||||
| 500 | 680 | 5410/5150 | 1.2 | 1485 x 1015 x 1450 | 660 × 750 | ||||
| 630 | 4.5 | 810 | 6200 | 1.1 | 1530 × 1020x1500 | 660x850 | |||
| 800 | 980 | 7500 | 1.0 | 1700 × 1230x1550 | 820 × 850 | ||||
| 1000 | 1150 | 10300 | 1.0 | 1700x1220x1590 | 820 × 850 | ||||
| 1250 | 1360 | 12000 | 0.9 | 2050 × 1220 × 1840 | 820 × 850 | ||||
| 1600 | 1640 | 14500 | 0.8 | 2120x1270x1960 | 820 × 900 | ||||
| 2000 | 1940 | 18300 | 0.7 | 2145 × 2150 × 2390 | 1070 × 1070 | ||||
| 2500 | 2290 | 21200 | 0.6 | 2600x2250 × 2470 | 1070 x 1070 | ||||
Nota:
1. Acima estão as linhas diagonais para a perda Dyn11, abaixo está a perda Yyn0;
2. Os modelos de 2000KVA e 2500KVA possuem uma estrutura de conservador de óleo ou uma estrutura de aleta elástica;
3. A dimensão do contorno é apenas para referência. Consulte os nossos desenhos técnicos ao realizar o pedido.
1. Acima estão as linhas diagonais para a perda Dyn11, abaixo está a perda Yyn0;
2. Os modelos de 2000KVA e 2500KVA possuem uma estrutura de conservador de óleo ou uma estrutura de aleta elástica;
3. A dimensão do contorno é apenas para referência. Consulte os nossos desenhos técnicos ao realizar o pedido.
Somos um fabricante profissional de equipamentos elétricos, localizado em uma zona de alta tecnologia, com uma posição geográfica vantajosa e transporte conveniente. A empresa possui equipamentos de produção completos, forte força técnica e nível avançado de testes. É uma empresa moderna especializada no desenvolvimento e produção de transformadores de óleo imersos, transformadores do tipo seco, transformadores combinados, transformadores pré-fabricados e conjuntos completos de fabricação e venda de equipamentos elétricos de alta e baixa tensão.

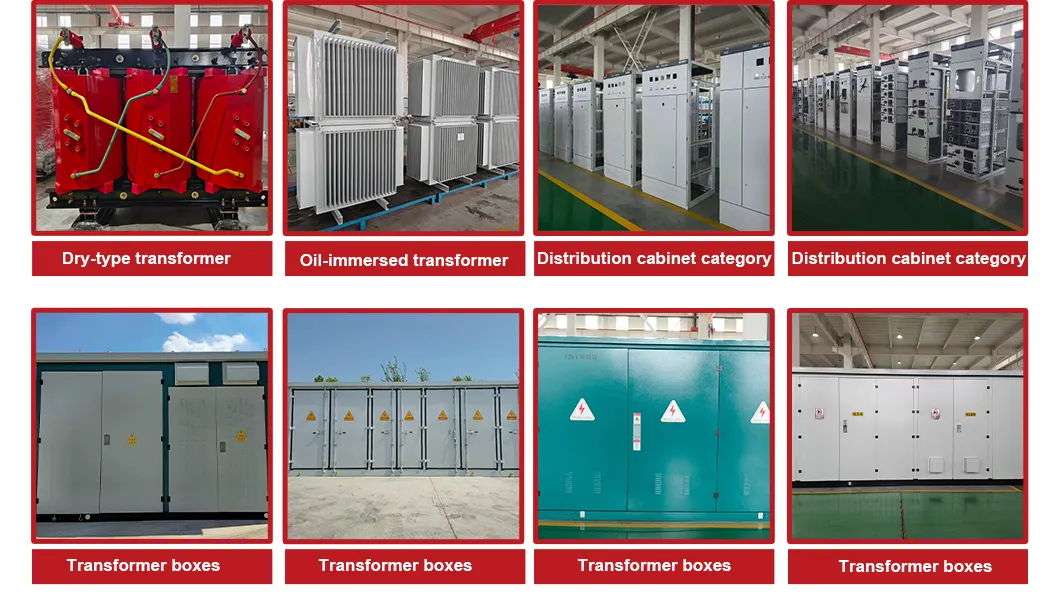

Os principais produtos produzidos incluem: Transformadores de 500kV e inferiores, transformadores de 330kV e inferiores, transformadores de retificação de 220kV e inferiores, transformadores de distribuição de 10kV, transformadores de 35kV e inferiores do tipo seco, transformadores de liga amorfa, transformadores fotovoltaicos, transformadores combinados, armários de distribuição de alta e baixa tensão, reatores especiais e subestações pré-fabricadas de 35kV. Nossos produtos são amplamente utilizados em redes elétricas, estações elétricas, metalurgia, indústria química, aeroespacial, energia nova e outros campos.
