Transformador de Controle Industrial de Tensão Trifásico Preenchido com Óleo, Redutor, Totalmente Selado
Descrição do produto
Descrição do produto

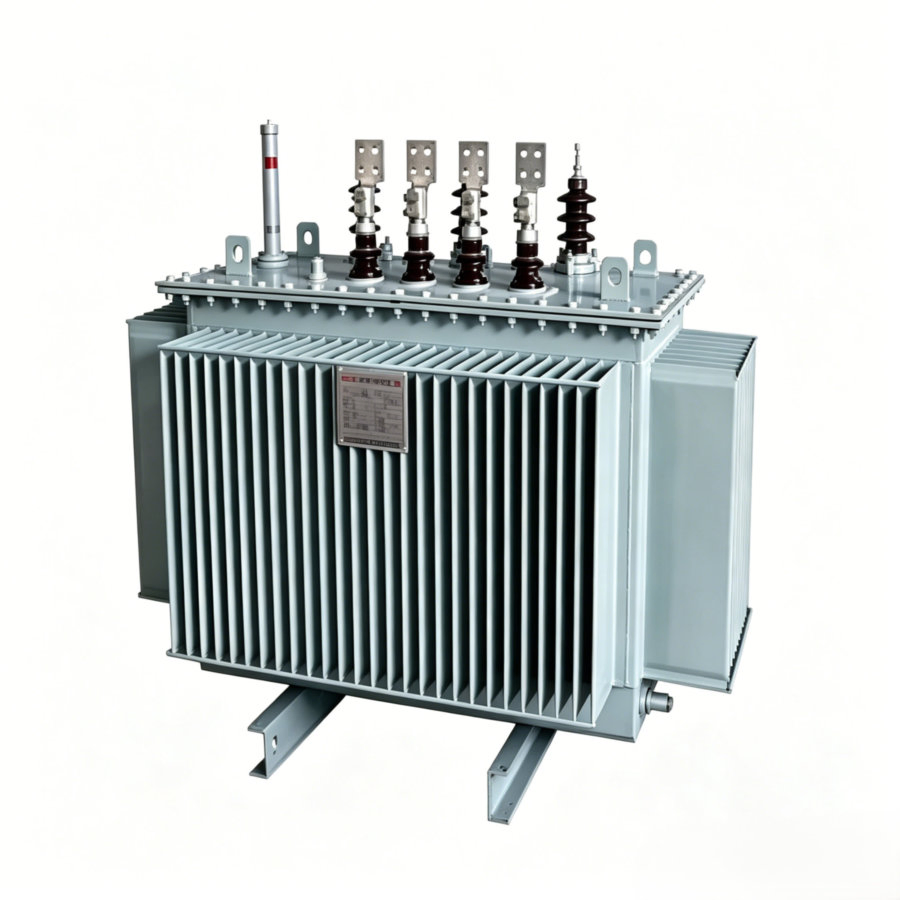

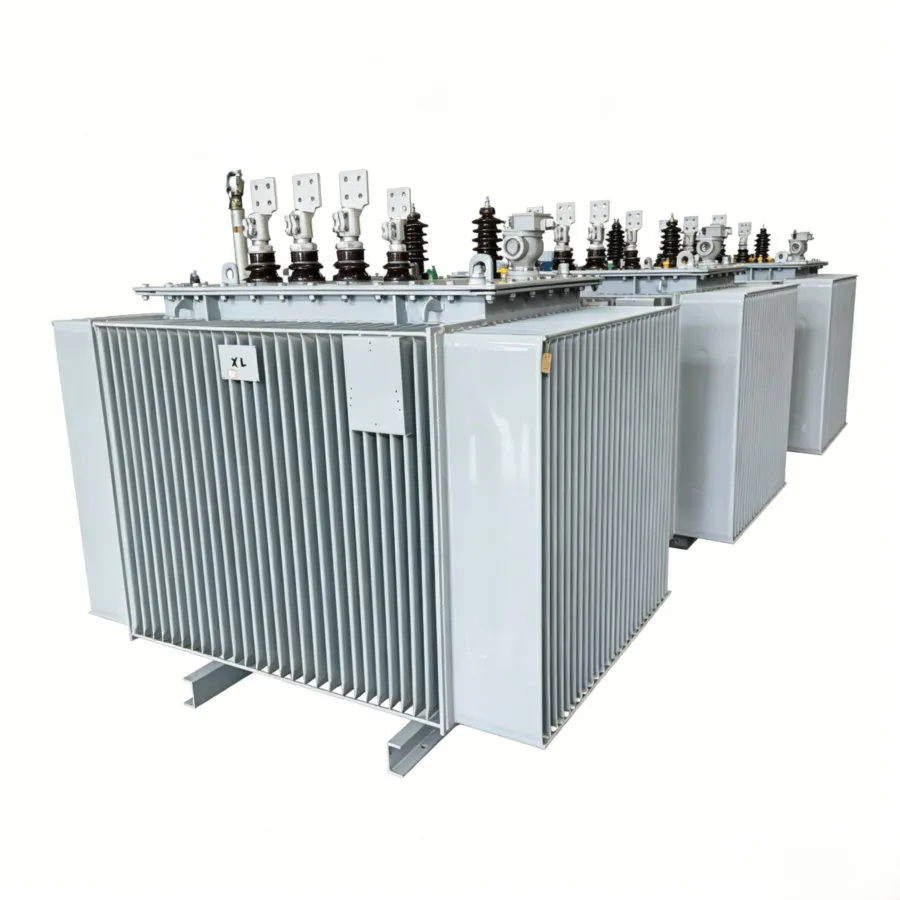

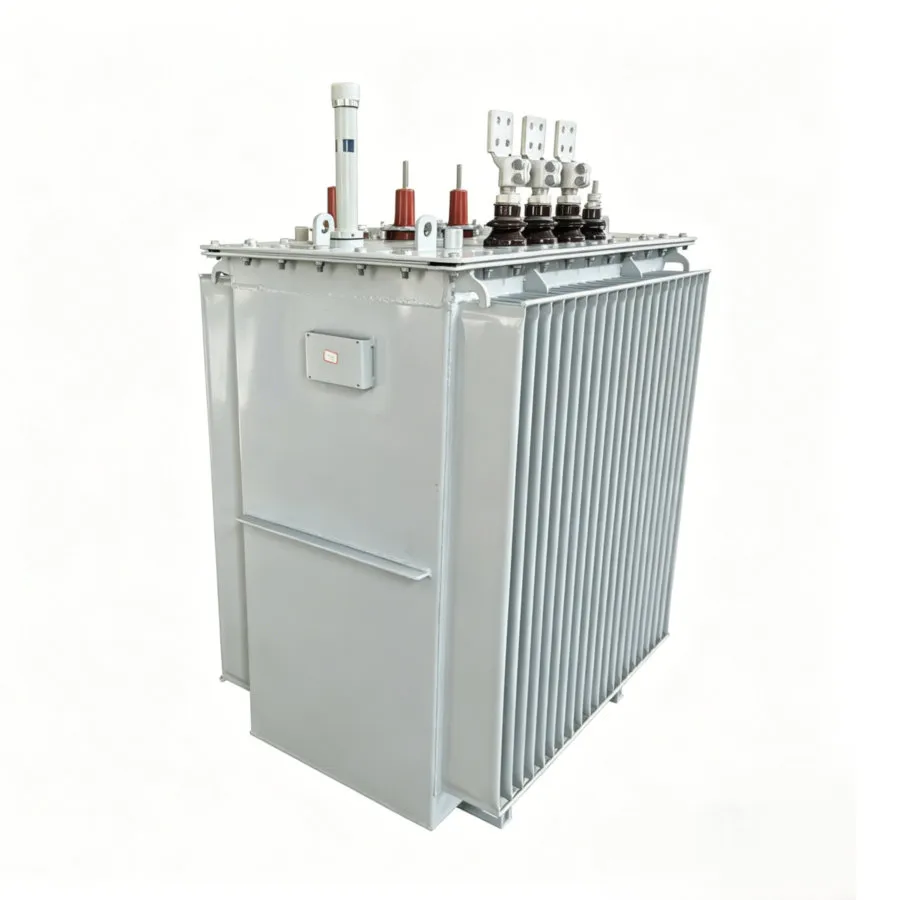

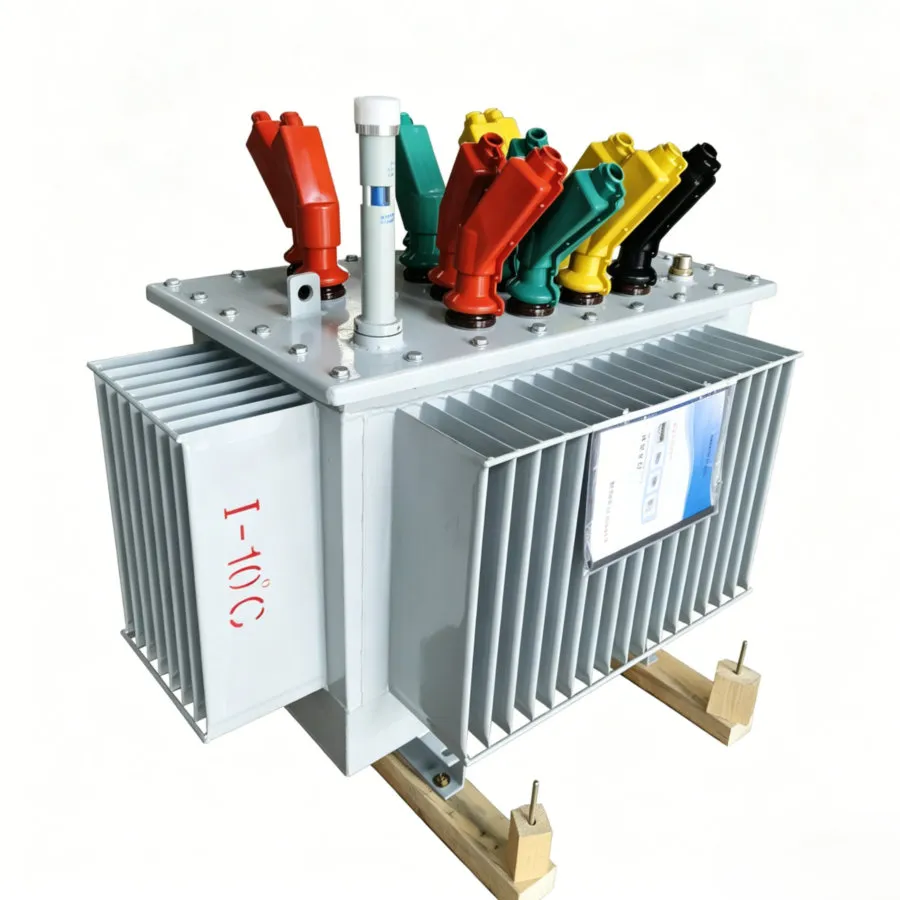

S11-M TRANSFORMADOR DE DISTRIBUIÇÃO TOTALMENTE VEDADO DE 10 KV EM BANHO DE ÓLEO
O transformador de distribuição totalmente vedado de 10 kV e imerso em óleo S11-M é um equipamento de alta performance concebido para uma eficiência e fiabilidade superiores em aplicações de distribuição exigentes. Com tecnologia avançada de design totalmente vedada, este transformador proporciona perdas de energia baixas excecionais, baixo ruído operacional e uma excelente resistência a curto-circuito para uma utilização industrial e comercial contínua.
Com construção tipo núcleo, enrolamentos otimizados de cobre ou alumínio e método de arrefecimento ONAN (Oil Natural Air Natural), este transformador imerso em óleo proporciona uma gestão térmica ideal e uma transformação fiável da tensão. Concebido para uma operação sem manutenção a longo prazo com um robusto compartimento selado que evita a infiltração e contaminação de humidade, este transformador S11-M é a escolha ideal para serviços públicos, instalações industriais e redes de distribuição de energia que procuram soluções de transformação de energia económicas, duradouras e ambientalmente responsáveis.
Aplicação
Redes regionais de distribuição de Energia
Ideal como transformador de distribuição primária em redes de serviços públicos, sistemas regionais de distribuição de energia e subestações de transmissão, fornecendo redução eficiente da tensão para uma entrega fiável de energia a diversos utilizadores finais em áreas geográficas amplas.
Fábricas industriais pesadas e de processamento
Amplamente implantado em fábricas de aço, fábricas de produtos químicos, instalações petroquímicas e complexos industriais pesados, onde a transformação de tensão robusta e de alta capacidade e a resistência a curto-circuitos são requisitos operacionais essenciais.
Operações de extração de recursos e exploração mineira
Adequado para instalações de exploração mineira, pedreiras e instalações de extracção de recursos, onde os transformadores devem suportar condições ambientais adversas, vibrações e ciclos operacionais exigentes, mantendo simultaneamente um desempenho e fiabilidade consistentes.
Grandes complexos comerciais e institucionais
Ideal para alimentar grandes centros comerciais, parques industriais, hospitais, universidades e instalações governamentais que requerem uma distribuição elétrica estável e eficiente com funcionamento com baixo ruído e exigências mínimas de manutenção.
Parâmetros do produto
| 10KV e 20KV transformador imerso em óleo normas de produto | |
|---|---|
| Número de série | Número padrão |
| 1 | GB/T 1094.1 |
| 2 | GB/T 1094.2 |
| 3 | GB/T 1094.3 |
| 4 | GB/T 1094.5 |
| 5 | GB/T 1094.10 |
| 6 | GB/T 6451 |
| 7 | GB/T 7595 |
| 8 | GB 20052 |
| 9 | JB/T 10088 |
| Condições especiais de funcionamento | Condições normais de funcionamento |
| A altura acima do nível do mar é superior a 1000 M. | A altura acima do nível do mar é inferior a 1000 M; |
| Temperatura ambiente: | Temperatura ambiente: |
| A temperatura do ar mais elevada é superior a 40 ℃, | Temperatura do ar mais elevada 40 ℃ mm; |
| Temperatura do ar mais baixa do que 25 ℃, | Temperatura média diária mais elevada do ar 30 ℃; |
| (Define em Detalhe quando se faz uma encomenda) | Temperatura média anual mais elevada do ar 20 ℃; |
| - | Temperatura do ar exterior mais baixa - 25 ℃; |
| Capacidade nominal (KVA) | Combinação de tensão e intervalo de toque | Símbolo de grupo Voclin | Perda (KW) | Corrente sem carga (%) | Impedância Volage (%) | |||
|---|---|---|---|---|---|---|---|---|
| HV (KV) | Intervalo de toque HV % | LV (KV) | Não-ruim | Carga | ||||
| 30 | 6, 6.3, 10, 10.5, 11 | ± 5 ± 2 × 2.5 | 0.4 | Yyn0 Dyn11 Yzn11 | 0.10 | 0.63/0.60 | 2.3 | 4.0 |
| 50 | 0.13 | 0.91/0.87 | 2.0 | |||||
| 63 | 0.15 | 1.09/1.04 | 1.9 | |||||
| 80 | 0.18 | 1.31/1.25 | 1.9 | |||||
| 100 | 0.20 | 1.58/1.50 | 1.8 | |||||
| 125 | 0.24 | 1.89/1.80 | 1.7 | |||||
| 160 | 0.28 | 2.31/2.20 | 1.6 | |||||
| 200 | 0.34 | 2.73/2.60 | 1.5 | |||||
| 250 | 0.40 | 3.20/3.05 | 1.4 | |||||
| 315 | 0.48 | 3.83/365 | 1.4 | |||||
| 400 | 0.57 | 4.52/4.30 | 1.3 | |||||
| 500 | 0.68 | 5.41/5.15 | 1.2 | |||||
| 630 | 0.81 | 6.20 | 1.1 | 4.5 | ||||
| 800 | 0.98 | 7.50 | 1.0 | |||||
| 1000 | 1.15 | 10.30 | 1.0 | |||||
| 1250 | 1.36 | 12.00 | 0.9 | |||||
| 1600 | 1.64 | 14.50 | 0.8 | |||||
| 2000 | 1.94 | 18.30 | 0.6 | |||||
| 2500 | 2.29 | 21.20 | 0.5 | |||||

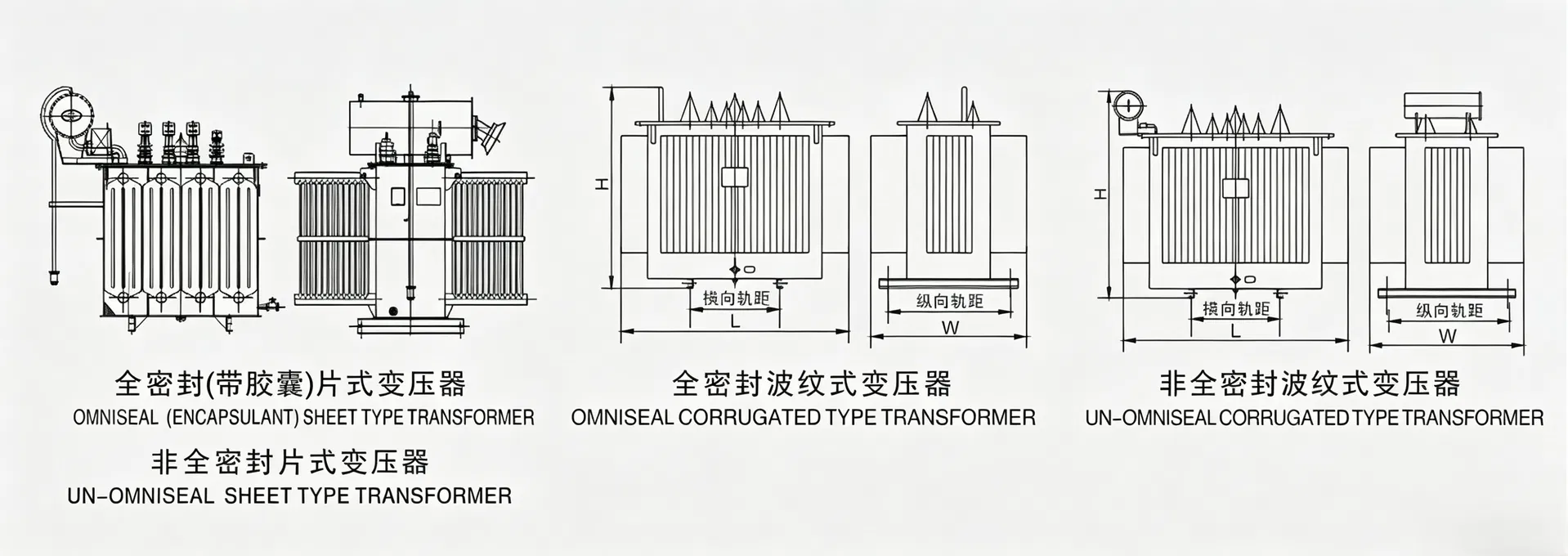

| LEIGAT (Kg) | Dimensão limite (mm) | Manómetro Vertical/Horizontal (mm) | |||
|---|---|---|---|---|---|
| Corpo | Óleo | Total | Omniseal | Un-Omniseal | |
| 150 | 75 | 340 | 730 × 780 × 930 | 950 × 720 × 1000 | 400/400 |
| 220 | 95 | 440 | 800 × 750 × 965 | 1020 × 700 × 1035 | 400/400 |
| 260 | 110 | 490 | 820 × 780 × 970 | 1140 × 740 × 1040 | 400/400 |
| 300 | 120 | 580 | 840 × 800 × 1000 | 1060 × 720 × 1070 | 400/400 |
| 350 | 120 | 660 | 850 × 840 × 1010 | 1105 × 760 × 1110 | 450/400 |
| 400 | 130 | 700 | 860 × 900 × 1080 | 1120 × 800 × 1150 | 550/550 |
| 480 | 160 | 840 | 1220 × 840 × 1100 | 1440 × 760 × 1290 | 550/550 |
| 560 | 170 | 920 | 1250 × 860 × 1150 | 1470 × 780 × 1350 | 550/550 |
| 640 | 180 | 1040 | 1260 × 850 × 1220 | 1480 × 280 × 1420 | 550/550 |
| 800 | 200 | 1220 | 1340 × 900 × 1200 | 1560 × 840 × 1400 | 550/550 |
| 980 | 240 | 1460 | 1380 × 900 × 1260 | 1600 × 840 × 1520 | 550/550 |
| 1130 | 280 | 1710 | 1520 × 1000 × 1330 | 1740 × 960 × 1590 | 660/660 |
| 1350 | 330 | 2050 | 1580 × 1040 × 1270 | 1900 × 1040 × 1600 | 660/660 |
| 1610 | 400 | 2460 | 1650 × 1160 × 1400 | 1970 × 1160 × 1730 | 820/820 |
| 1690 | 450 | 3680 | 1750 × 1240 × 1460 | 2070 × 1240 × 1970 | 820/820 |
| 1910 | 500 | 3050 | 1800 × 1240 × 1550 | 2100 × 1240 × 1870 | 820/820 |
| 2330 | 590 | 3800 | 1830 × 1800 × 1930 | 1830 × 1800 × 1930 | 820/820 |
| 2750 | 780 | 4660 | 1950 × 1900 × 2080 | 1950 × 1900 × 2080 | 820/820 |
| 3350 | 920 | 5440 | 2060 × 1930 × 2130 | 2160 × 1930 × 2130 | 1000/1070 |
| Capacidade nominal (KVA) | Combinação de tensão e Taprange | Símbolo de grupo de vetor | Perda (KW) | |||
|---|---|---|---|---|---|---|
| HV (KV) | Intervalo de toque HV % | LV (KV) | Não-Ked | Carga | ||
| 630 | 6 6.3 10 10.5 11 | ± 5, ± 2 × 2.5 | 3, 3.15, 6.3 | Y611 | 0.84 | 6.93 |
| 800 | 1.02 | 8.46 | ||||
| 1000 | 1.20 | 9.92 | ||||
| 1250 | 1.42 | 11.80 | ||||
| 1600 | 1.71 | 14.11 | ||||
| 2000 | 2.04 | 16.93 | ||||
| 2500 | 2.40 | 19.67 | ||||
| 4150 | 2.84 | 23.09 | ||||
| 4000 | 10 10.5 11 | 3.15, 6.3 | 3.48 | 27.36 | ||
| 5000 | 4.16 | 31.38 | ||||
| 6300 | 4.96 | 35.06 | ||||
| Corrente sem cama (%) | Impedância Voiage (%) | Peso (kg) | Bitola Vertical/Horizontal (mm) | ||
|---|---|---|---|---|---|
| Corpo | OII | Total | |||
| 1.1 | 5.5 | 1780 | 450 | 2710 | 750/500 |
| 1.0 | 2100 | 520 | 3310 | 850/500 | |
| 1.0 | 2580 | 600 | 3860 | 850/800 | |
| 0.9 | 2880 | 700 | 4570 | 850/320 | |
| 0.8 | 3400 | 780 | 7780 | 900/320 | |
| 0.8 | 3800 | 890 | 5570 | 900/320 | |
| 0.8 | 4350 | 960 | 6670 | 1000/1070 | |
| 0.7 | 4940 | 4980 | 8500 | 1000/1070 | |
| 0.7 | 5900 | 1900 | 9850 | 1000/9000 | |
| 0.7 | 6850 | 1760 | 11580 | 1000/9000 | |
| 0.6 | 7920 | 1910 | 19450 | 1000/9000 | |

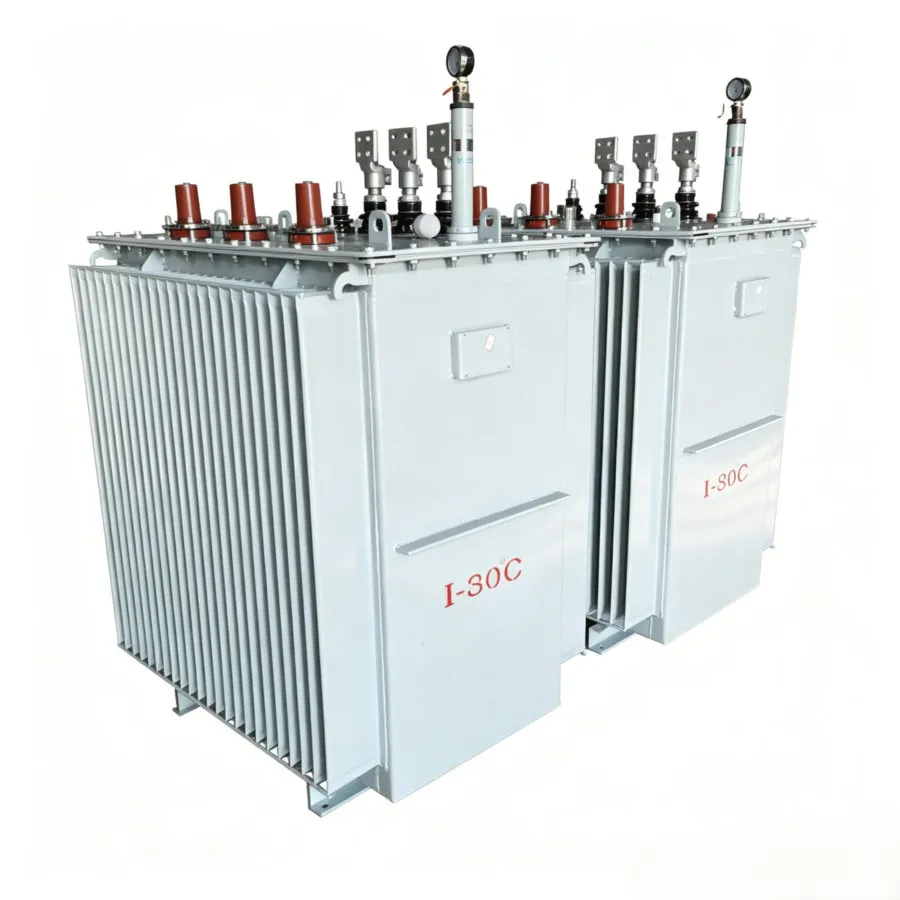

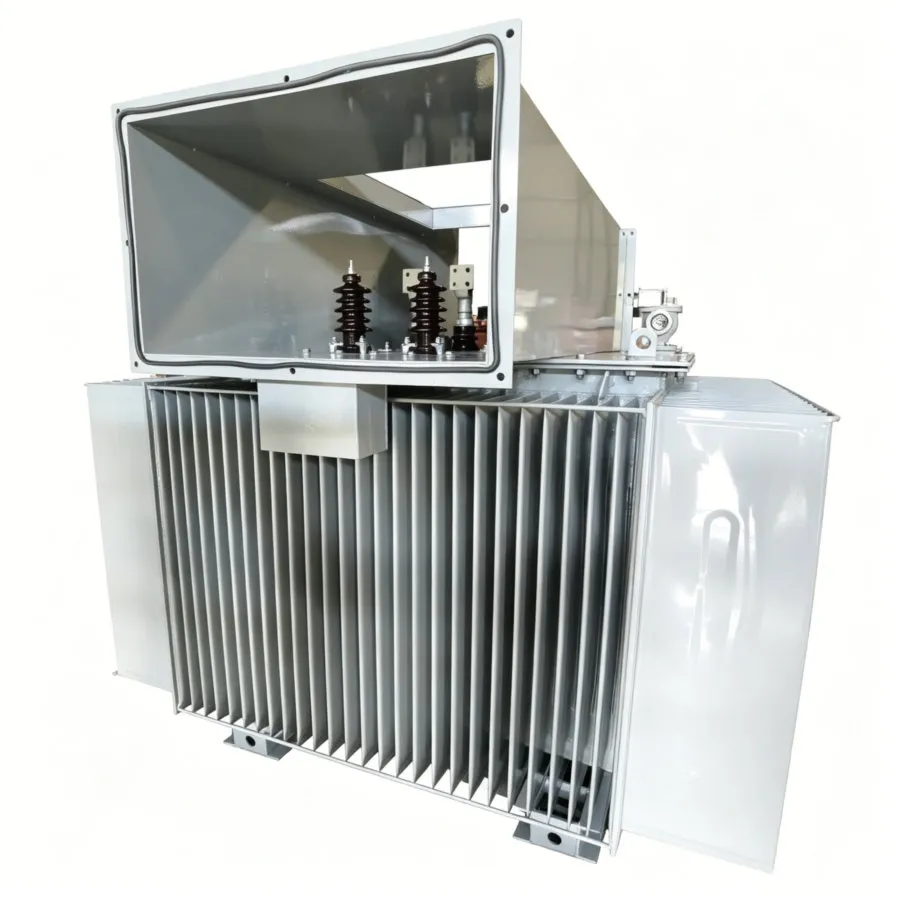

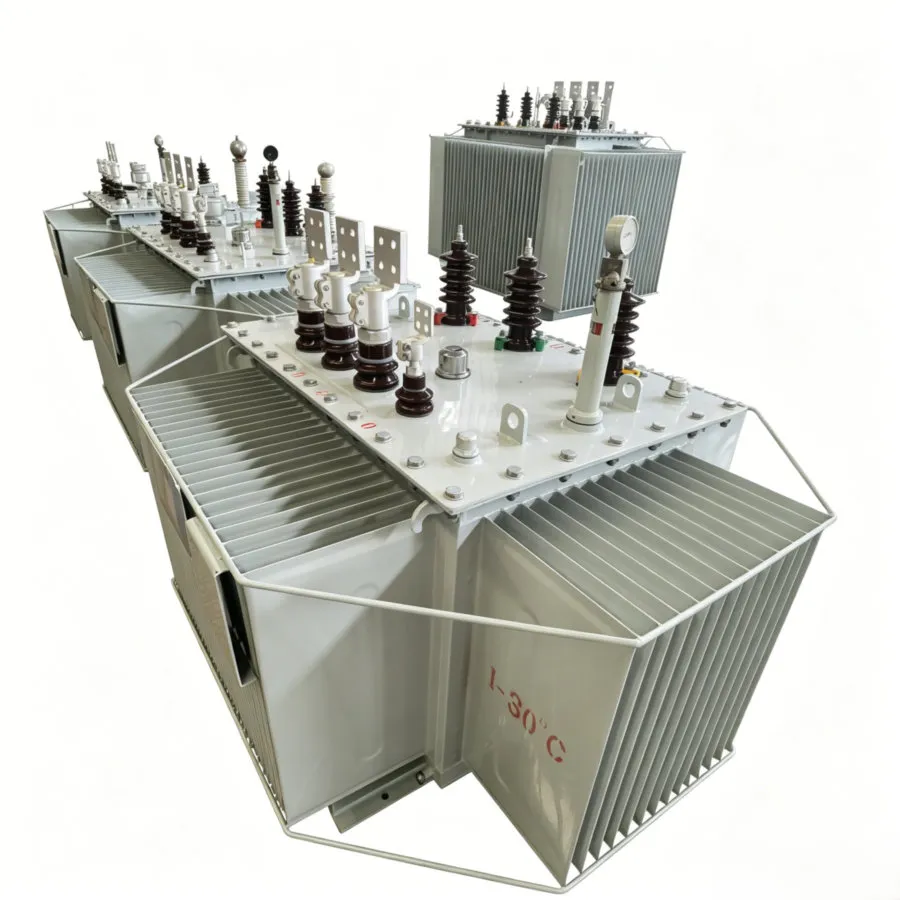

Fotos detalhadas
Elevada eficiência e perdas operacionais baixas
O transformador S11-M foi concebido com uma optimização de design avançada que atinge uma elevada eficiência de conversão e perdas mínimas de carga/vazio. Esta eficiência superior reduz directamente o consumo de electricidade e os custos operacionais, permitindo às empresas alcançar poupanças de energia significativas e uma maior rentabilidade, ao mesmo tempo que apoia os objectivos de sustentabilidade ambiental.
Funcionamento com baixo ruído
Com design otimizado de núcleo e enrolamento, este transformador funciona com níveis de ruído excepcionalmente baixos. A operação silenciosa torna-a ideal para instalação em áreas urbanas, zonas residenciais e ambientes sensíveis ao ruído, sem causar perturbações acústicas às comunidades próximas.
Excelente dissipação interna de calor
O design totalmente vedado em banho de óleo incorpora características de arrefecimento interno superiores que dissipam de forma eficiente o calor gerado durante o funcionamento. O método DE arrefecimento ONAN garante um gerenciamento térmico estável em condições de carga total, mantendo um desempenho consistente e evitando a degradação relacionada ao sobreaquecimento.
Resistência de curto-circuito e resistência mecânica excecionais
Construído com estrutura mecânica reforçada e design avançado do núcleo, este transformador demonstra uma capacidade excepcional de suportar correntes de curto-circuito elevadas sem danos ou perda de desempenho. A construção robusta garante a segurança operacional e prolonga a vida útil em vários cenários de perturbação da rede.
PERGUNTAS FREQUENTES
Você é uma fábrica ou um comerciante?
Somos um fabricante que integra a indústria e o comércio. Bem-vindo a visitar as nossas instalações.
Que métodos de pagamento você suporta?
Apoiamos T/T, Western Union, PayPal, dinheiro, etc. Os detalhes podem ser negociados.
Quais são os seus modos de transporte?
Geralmente, escolhemos o modo de transporte apropriado (mar, ar, terra) de acordo com as condições dos bens, ou podemos escolher o modo de transporte de acordo com suas necessidades.
Como posso obter uma cotação precisa?
Você pode enviar primeiro suas informações específicas sobre demanda e fotos de produtos, e nós personalizaremos uma solução para você de acordo com suas necessidades e informá-lo sobre o preço específico.
Quais são as principais aplicações do transformador S11-M?
Ele é ideal para redes regionais de distribuição de energia, fábricas industriais pesadas, operações de extração e exploração mineira, e grandes complexos comerciais ou institucionais.
Qual é o método de arrefecimento utilizado neste transformador imerso em óleo?
Este transformador utiliza o método de arrefecimento ONAN (Oil Natural Air Natural), o que garante uma gestão térmica ideal estável e evita o sobreaquecimento.
