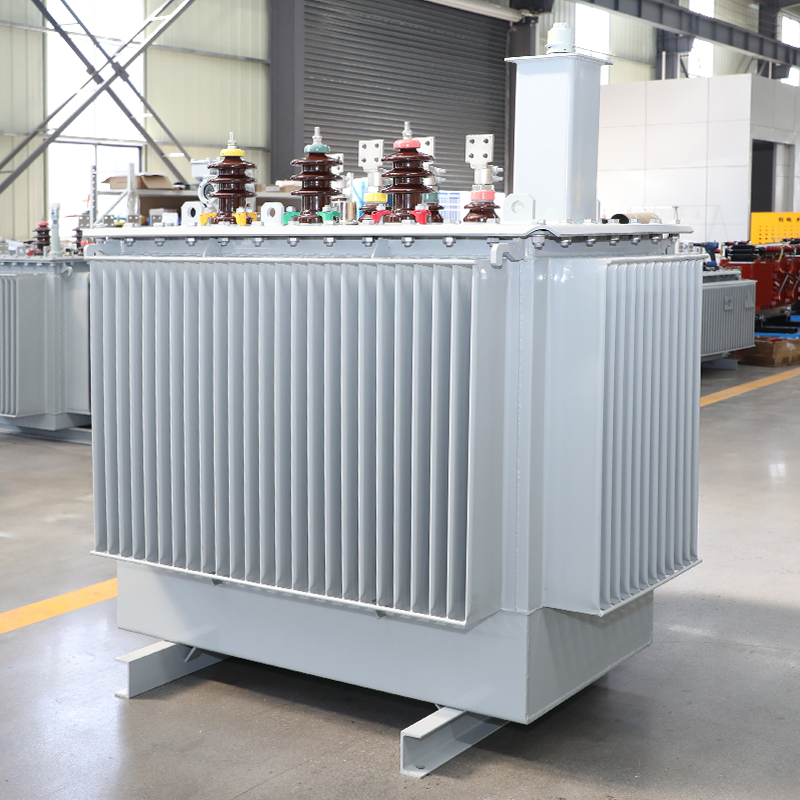

20kv 33kv Transformador de Potência Elétrico Trifásico Imerso em Óleo com Retificador Amórfico à Prova de Explosão em Cobre e Alumínio de Alta e Baixa Tensão
Descrição do produto
- Visão Geral
- Descrição do produto
- Parâmetros do produto
- Fotos detalhadas
- Principais produtos
- Perfil da empresa
- Visita do cliente
- Embalagem e envio
- PERGUNTAS FREQUENTES
Visão Geral - Informação Básica
N ° de Modelo.S9
TestemunhoTransformer Tipo Núcleo
Método de arrefecimentoTransformador Tipo Imersos em Óleo
Tipo de enrolamentoTransformador de Dois Enrolamentos
CertificaçãoISO9001-2000, CCC, ce
UsoTransformador monofásico, Retificador Transformer, Combinado Transformer, Transformador de potência, Transformador de distribuição, transformador trifásico
Características de frequênciaFrequência de Potência
Forma do NúcleoAnel
Frequência nominal30 kva - 2500 kva
Frequência de pedido50 hz
Grau de resistência ao calorf(100 graus celsius)
Material do núcleochapa de aço de silicone
Classe de isolamentoa
Método de regulação da tensãosem excitação
Tensão de resistência indutiva200%Un
OEMsuporte à personalização
Serviço pós-venda2 anos
Característicaequipamento industrial
Pacote de Transporteexportar caixa de madeira padrão
Especificação955*450*1010
Código HS8504319000
Capacidade de Produção20000 unidades
Descrição do Produto
Transformador em série imerso em óleo
O transformador totalmente vedado imerso em óleo oferece baixa perda, baixo ruído e alta eficiência, garantindo benefícios de economia de energia e redução da poluição. Ao contrário dos transformadores normais imersos em óleo, elimina o conservador de óleo, utilizando a elasticidade do tanque ondulado para ajustar automaticamente o volume de óleo. Esse projeto isola o transformador do ar, evitando a degradação do óleo e do isolamento, aumentando a confiabilidade e minimizando as necessidades de manutenção.
Especificações Gerais
Capacidade de potência: 25-2500KVA
NÍVEL DE TENSÃO: 10KV, 1IKV, 13,8 KV, 15 KV, 17,5 KV, 20 KV, 22 KV, 24 KV, 30 KV, 33 KV, 35 KV, 36 KV ...... 132kv e outros como requisito dos clientes
Tipo de regulação da tensão: Fora do circuito ou em carga
Intervalo de toque: ± 5% ± 2x2,5% ± 4x2,5%
Frequência: 50 Hz ou 60 Hz
Fases: Três ou simples
Símbolo de ligação: Dyn11, Yyn0 (ou conforme pedido)
Impedância de curto-circuito: Impedância padrão
A altitude não excede 1000 m, a temperatura ambiente não excede 400 C.
Se não conseguir satisfazer tais condições, vamos modular os parâmetros de acordo com o padrão.
NÍVEL DE TENSÃO: 10KV, 1IKV, 13,8 KV, 15 KV, 17,5 KV, 20 KV, 22 KV, 24 KV, 30 KV, 33 KV, 35 KV, 36 KV ...... 132kv e outros como requisito dos clientes
Tipo de regulação da tensão: Fora do circuito ou em carga
Intervalo de toque: ± 5% ± 2x2,5% ± 4x2,5%
Frequência: 50 Hz ou 60 Hz
Fases: Três ou simples
Símbolo de ligação: Dyn11, Yyn0 (ou conforme pedido)
Impedância de curto-circuito: Impedância padrão
A altitude não excede 1000 m, a temperatura ambiente não excede 400 C.
Se não conseguir satisfazer tais condições, vamos modular os parâmetros de acordo com o padrão.
Parâmetros do produto
| Parâmetro técnico principal (pode personalizá-lo de acordo com os seus dados técnicos) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nominal Capacidade (KVA) | Combinação de tensão | Vector Grupo | Sem carga Perda (KW) | Perda de carga (KW) | Sem carga % de curent | Impedância de curto-circuítimance | Peso (kg) | |||
| Alta tensão (KA) | Alta tensão A tocar em Range | Baixa tensão (KA) | Peso do óleo | Peso bruto | ||||||
| 30 | 20-10 | ± 5 × 2.5% ± 2 × 2.5% | 0.4 | Dyn11 | 0.09 | 0.66 | 2.1 | 5.5 | 180 | 420 |
| 50 | 0.13 | 0.96 | 2 | 150 | 495 | |||||
| 63 | 0.15 | 1.145 | 1.9 | 170 | 560 | |||||
| 80 | 0.18 | 1.37 | 1.8 | 190 | 635 | |||||
| 100 | 0.20 | 1.65 | 1.6 | 215 | 710 | |||||
| 125 | 0.24 | 1.98 | 1.5 | 250 | 840 | |||||
| 160 | 0.29 | 2.42 | 1.4 | 285 | 945 | |||||
| 200 | 0.33 | 2.86 | 1.3 | 340 | 1125 | |||||
| 250 | 0.40 | 3.35 | 1.2 | 390 | 1295 | |||||
| 315 | 0.48 | 4.01 | 1.1 | 445 | 1475 | |||||
| 400 | 0.57 | 4.73 | 1.0 | 515 | 1712 | |||||
| 500 | 0.68 | 5.66 | 1.0 | 6.0 | 460 | 1995 | ||||
| 630 | 0.81 | 6.82 | 0.9 | 565 | 2450 | |||||
| 800 | 0.98 | 8.25 | 0.8 | 635 | 2765 | |||||
| 1000 | 1.15 | 11.33 | 0.7 | 840 | 3650 | |||||
| 1250 | 1.35 | 13.20 | 0.7 | 970 | 4220 | |||||
| 1600 | 1.63 | 15.95 | 0.6 | 1105 | 4800 | |||||
| 2000 | 1.95 | 19.14 | 0.6 | 1205 | 5240 | |||||
| 2500 | 2.34 | 22.22 | 0.5 | 1300 | 5650 | |||||
Fotos detalhadas

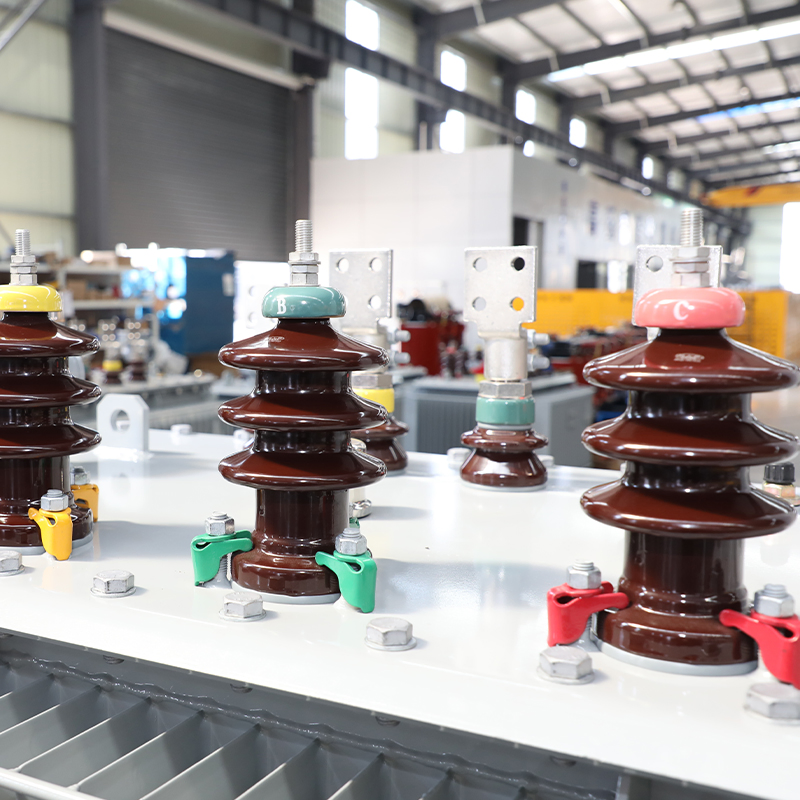

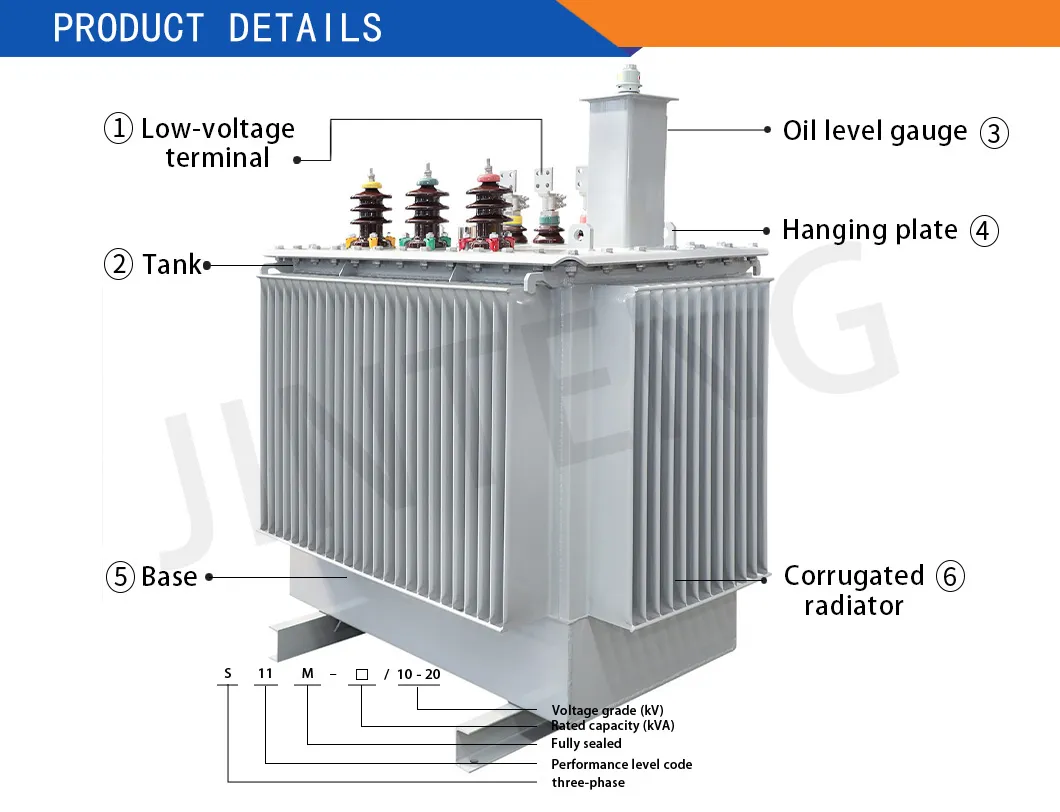

1. Terminal de baixa tensão 2. Tanque 3. Indicador do nível de óleo 4. Placa de suspensão 5. Base 6. Ondulada radiador

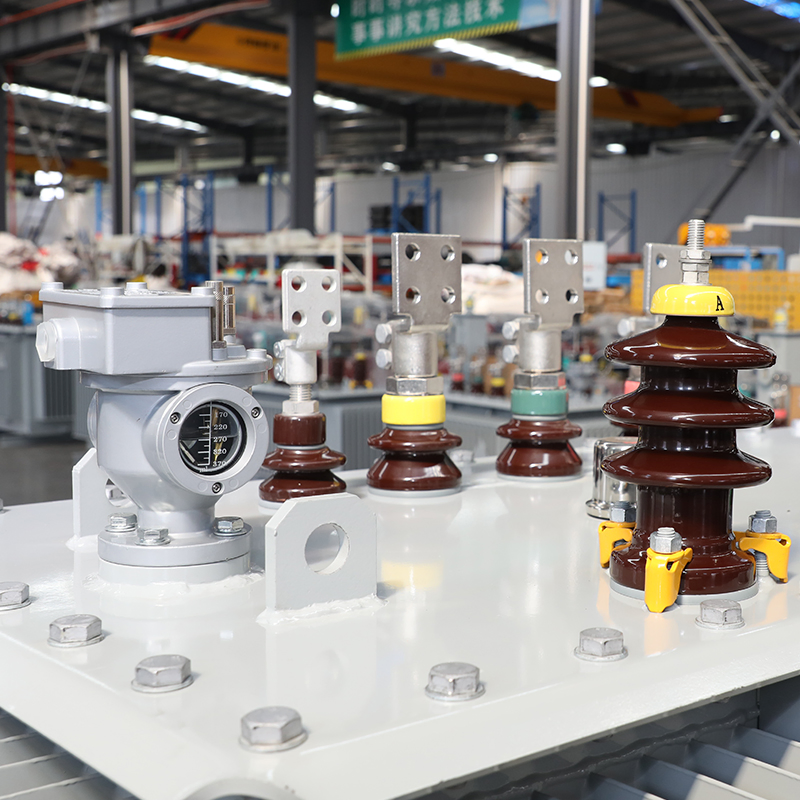

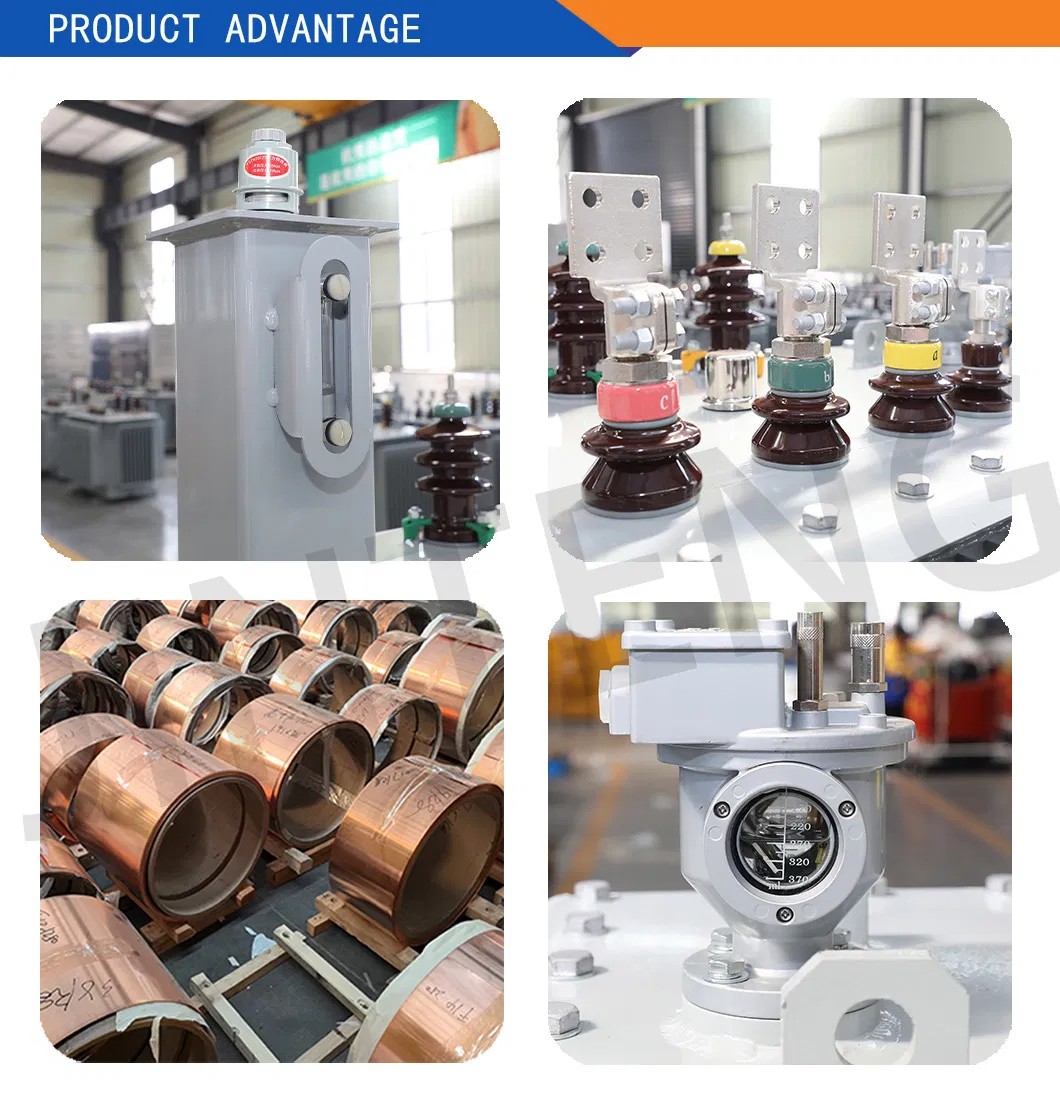

INDICADOR DO NÍVEL DO ÓLEO DO ROLAMENTO DE CARGA
Concebido para suportar cargas operacionais e, ao mesmo tempo, monitorizar com precisão os níveis de óleo, garantindo uma indicação fiável do nível de fluido em condições dinâmicas.

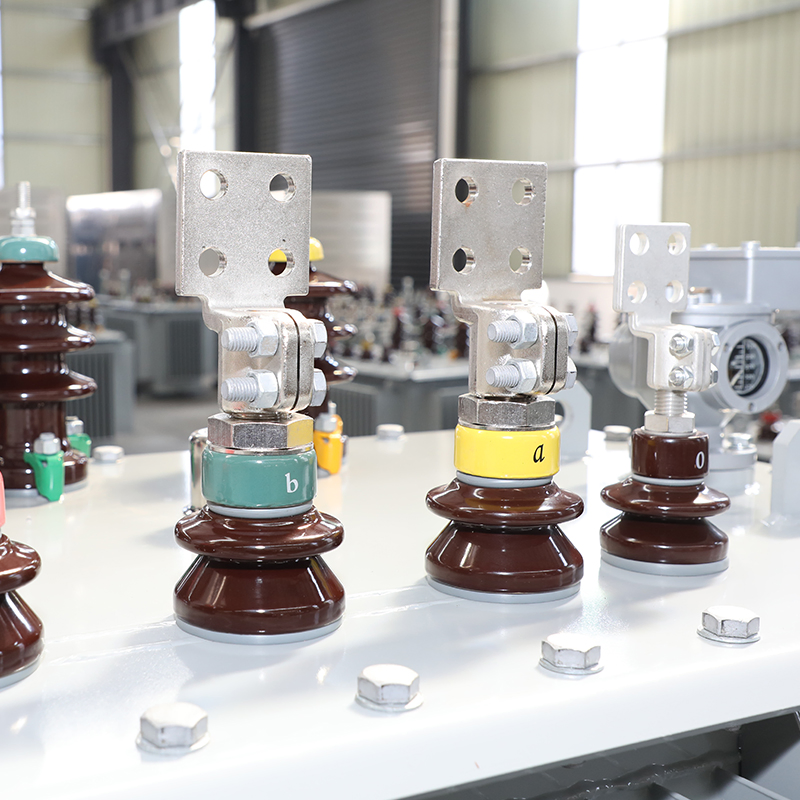

TERMINAL
Terminal de alta qualidade, com instruções de instalação da cablagem, fácil de instalar.
MATERIAL DE COBRE PURO
Melhore as propriedades mecânicas, a resistência mecânica, a estabilidade dinâmica e a estabilidade térmica.

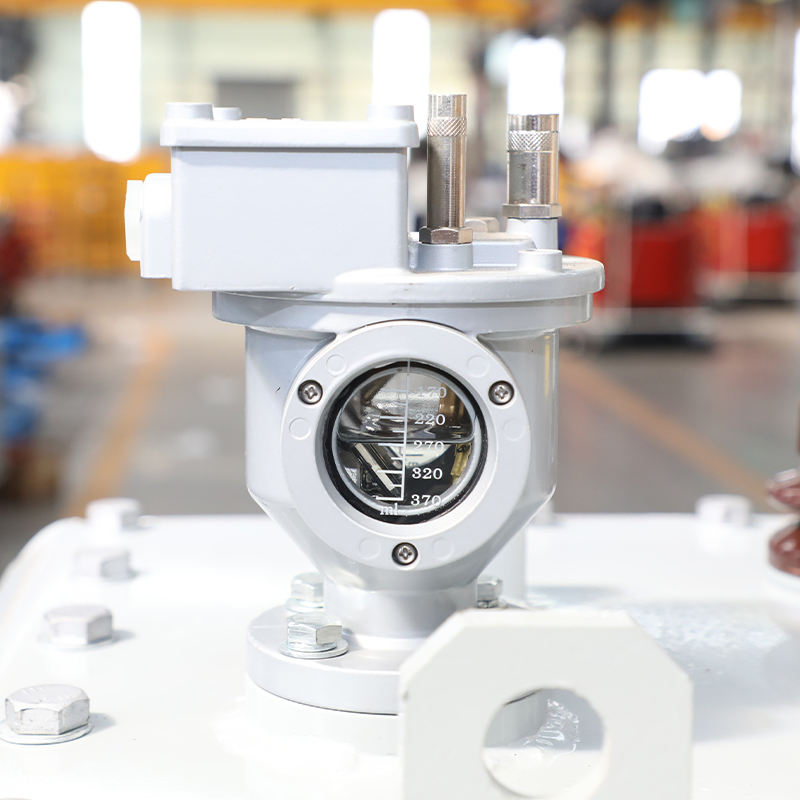

RELÉ DE GÁS
Um dispositivo de protecção crítico que detecta a acumulação de gás e o fluxo anormal de fluido dentro de transformadores ou equipamento eléctrico, desencadeando alarmes ou acções de protecção para evitar avarias.

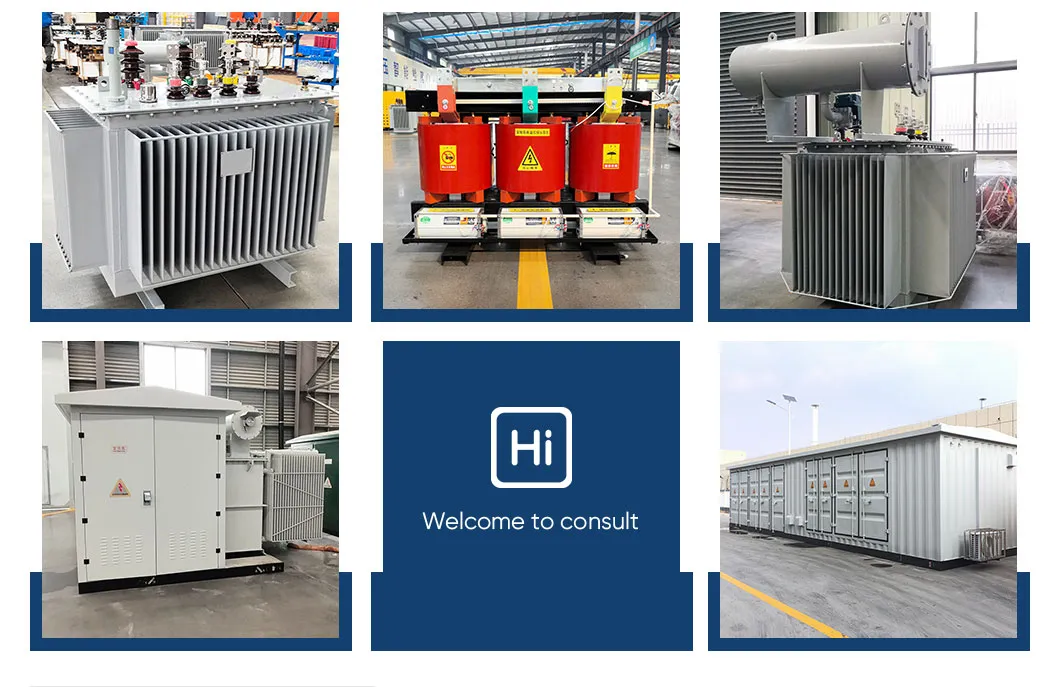

Principais produtos

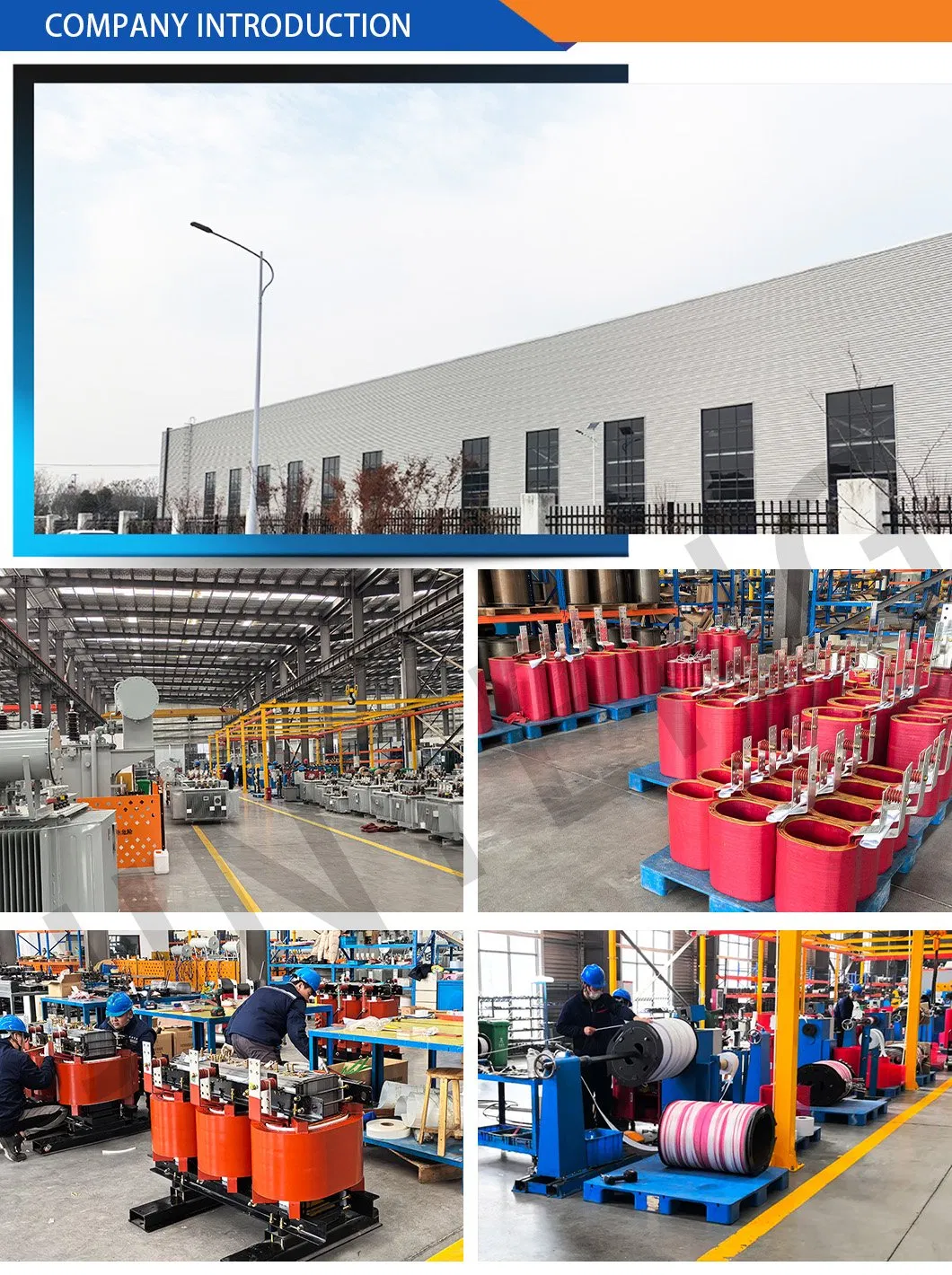

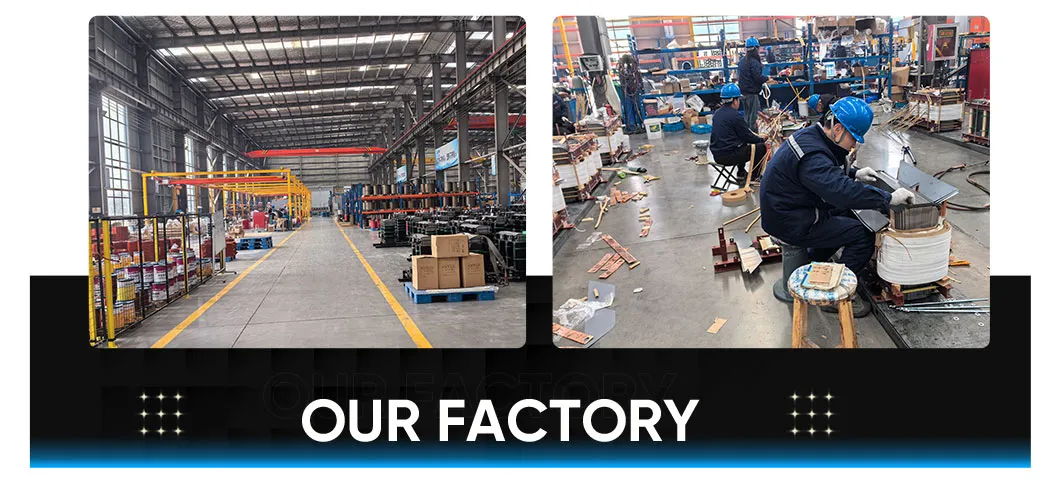

Perfil da empresa
Sobre nós
A nossa empresa é um fornecedor líder de soluções de transmissão e distribuição de energia, contamos com anos de experiência no setor para nos concentrarmos na pesquisa e desenvolvimento, produção e venda de transformadores (tipo seco/imerso de óleo), subestações, painéis de distribuição, unidades principais de anel e cabines de armazenagem de energia pré-fabricadas. Sempre integramos tecnologia de ponta com padrões internacionais (como IEC, IEEE, ANSI) e estamos comprometidos em fornecer aos clientes globais equipamentos inteligentes de energia que sejam eficientes em termos energéticos, seguros e confiáveis e adaptáveis a condições climáticas complexas.
Nossos produtos têm coberto com sucesso mercados como Ásia, África, Oriente Médio, Sudeste Asiático e América do Sul. Através da experiência de implementação bem-sucedida de mais de 500 projetos no exterior, a empresa não só demonstrou a sua rigorosa conformidade com o sistema de gestão de qualidade ISO9001, o sistema de gestão ambiental ISO14001 e a certificação CE, como também ajudou os clientes a melhorar a eficiência operacional. Contando com uma equipe de P&D profissional, equipamentos de teste avançados e tecnologia de fabricação de precisão, a empresa continua a promover a inovação tecnológica e a expandir seu território empresarial global.
Para atender às diversas necessidades dos clientes, fornecemos um modelo de serviço duplo de seleção de produtos padronizados e suporte personalizado de engenharia, que pode não só obter entrega em grande escala, mas também atender às necessidades personalizadas de cooperação ODM/OEM e cenários especiais. No futuro, continuaremos a manter o conceito de inovação "centrado no cliente" e a trabalhar com parceiros globais para construir um novo ecossistema de energia inteligente através de uma estratégia de desenvolvimento sustentável.
Certificado de patente
Os produtos da nossa empresa passaram nos certificados ISO9001, 14001 e CE, e podemos fornecer certificados relevantes que atendam aos requisitos nacionais do cliente.
Visita do cliente
Sirva os clientes profissionalmente, ofereça a melhor solução aos clientes. Torne mais fácil fazer negócios juntos, independentemente da localização dos clientes.
Embalagem e envio
Capacidade de entrega
A nossa empresa irá preparar um calendário de entrega para o seu projeto e temos boas capacidades logísticas para lhe proporcionar capacidades de entrega de logística nacional e internacional.
PERGUNTAS FREQUENTES
P: Você é uma empresa comercial ou fabricante?
R: Somos uma fábrica profissional com 10 anos de experiência no campo de painéis de distribuição de alta e baixa tensão, subestações, transformadores, caixas de distribuição de cabos e vários equipamentos elétricos.
P: Você aceita serviço personalizado?
R: Sim, oferecemos serviço ODM / OEM. Podemos aplicar o seu logotipo no produto. A nossa equipe técnica profissional pode fornecer um projeto personalizado de acordo com os desenhos e parâmetros apresentados.
P: Qual é o seu MOQ?
R: O nosso MOQ é de 1 peça.
P: Quanto tempo demora a entrega?
R: Depende dos requisitos do seu produto e da quantidade. Geralmente, o prazo é de 5 a 10 dias úteis.
P: Como vocês resolvem problemas de qualidade?
R: Por favor, envie-nos fotos detalhadas dos problemas de qualidade. Nossa equipe técnica fará uma análise detalhada e fornecerá uma solução satisfatória em até 2 dias.
P: Quais são as suas condições de pagamento?
R: Pagamento de 30% de depósito por transferência bancária com antecedência, 70% antes do envio, e o saldo após a recepção dos bens, ou utilização de carta de crédito.
