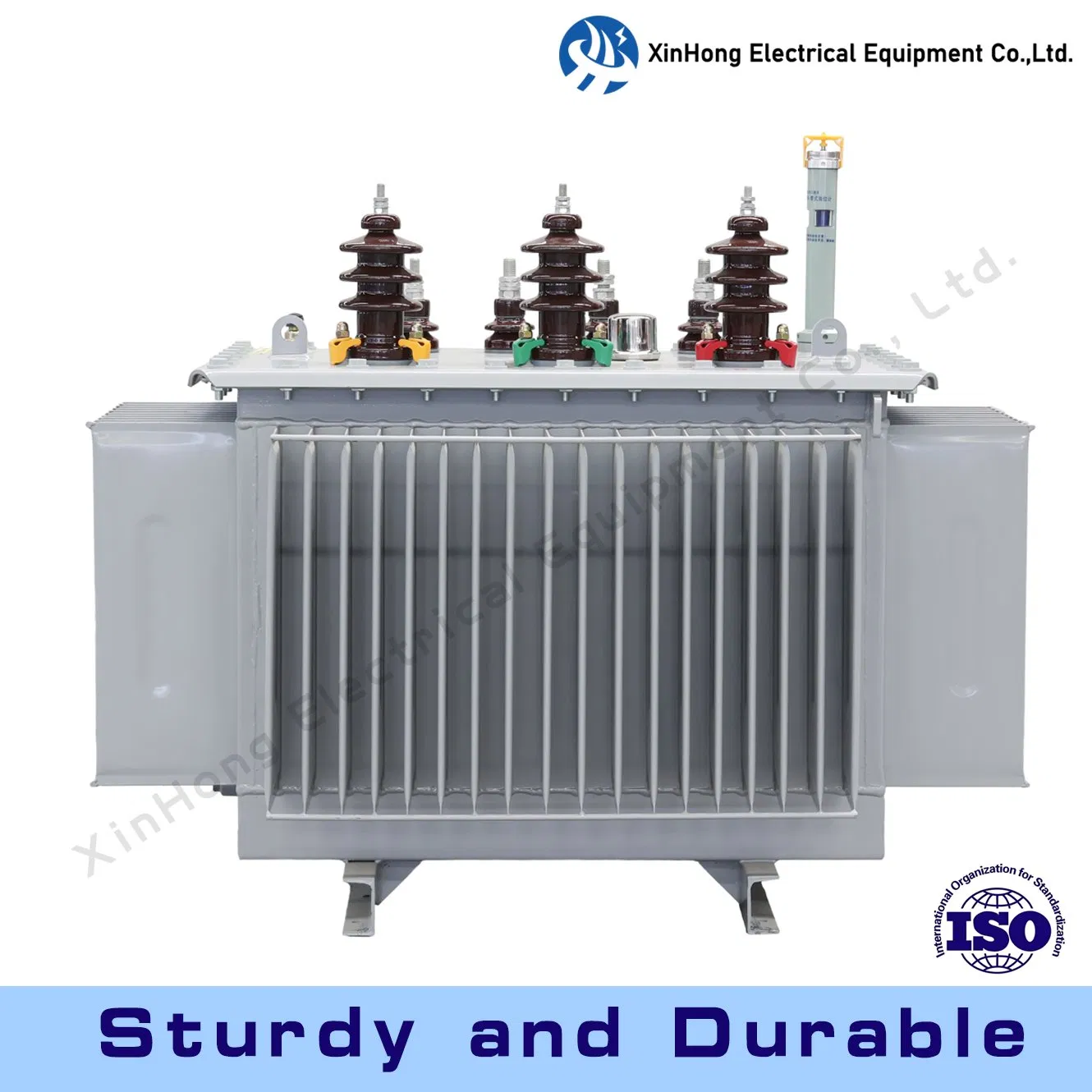

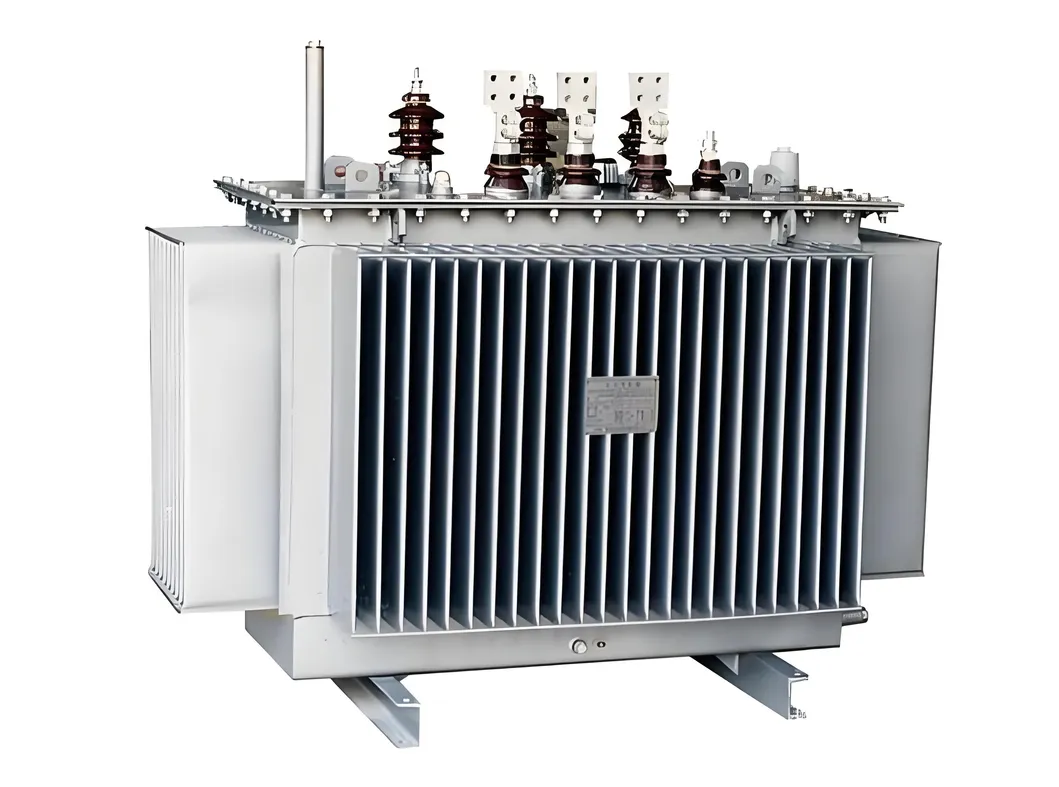

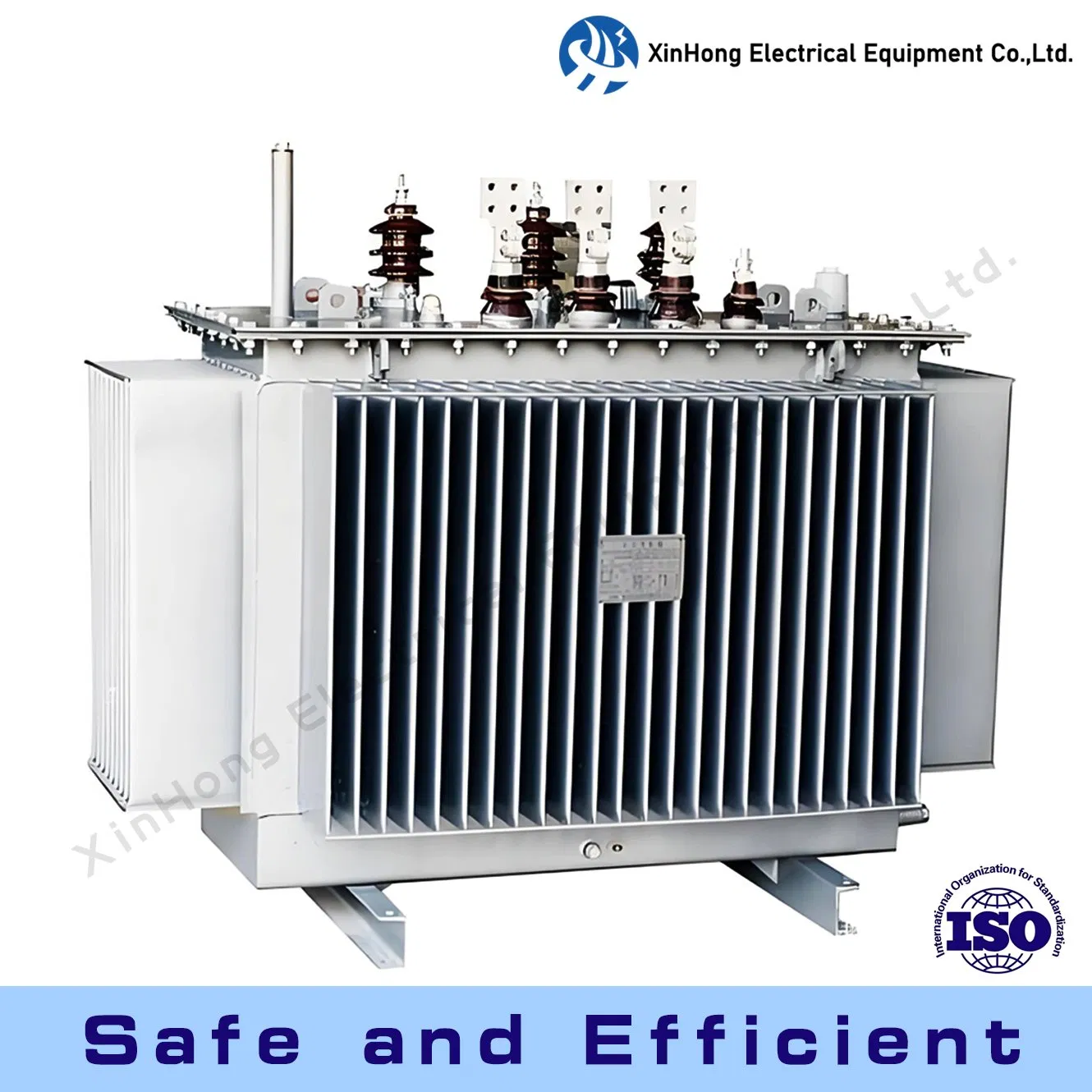

S11 Série 11kv 500kVA Distribuição de Energia Transformador Elétrico Trifásico com Retificadores Imersos em Óleo de Alta Corrente Transformador Seco de Alta Frequência
Descrição do produto
Descrição do produto
A nossa série de transformadores trifásicos em banho de óleo foi concebida para satisfazer uma vasta gama de requisitos de potência, oferecendo capacidades nominais de 50 kVA a 3000 kVA. Quer se trate de ambientes exteriores adversos ou de subestações interiores, os nossos transformadores garantem uma alimentação estável com elevada eficiência e segurança.
Vantagens principais
1. Concepção com eficiência energética
- Núcleo de Aço de alta qualidade: Fabricado com novas chapas de aço de silício de alta qualidade, nossos transformadores reduzem significativamente as perdas operacionais, minimizam o desperdício de energia e operam com baixos níveis de ruído, proporcionando um ambiente de trabalho silencioso e eficiente.
- Materiais de enrolamento de alta qualidade: A utilização de fio esmaltado resistente ao calor garante uma excelente condutividade e estabilidade mesmo em condições de carga elevada, reduzindo as perdas de linha e prolongando a vida útil do transformador.
2. Personalização flexível
- Configurações de tensão diversas: Disponível numa vasta gama de opções de alta tensão (6 kV, 6,3 kV, 10 kV, 10,5 kV, 11 kV, 20kV, 35kV, etc.) e opções de baixa tensão (0,4kV, 400V, 415V, etc.), os nossos transformadores podem ser personalizados para satisfazer requisitos locais específicos.
- Opções de conexão múltipla: Suporte para vários símbolos de conexão, como Dyn11 e Yyn0, atendendo a diferentes necessidades de conexão elétrica em várias aplicações.
3. Elevada fiabilidade e segurança
- Projeto do tanque de óleo ondulado: A estrutura exclusiva do tanque de óleo de parede ondulada compensa automaticamente as mudanças no volume de óleo do transformador devido às flutuações de temperatura. Isto elimina a necessidade de um reservatório de óleo adicional, reduz os custos de equipamento e reduz a altura total do transformador, poupando espaço na instalação.
- Dispositivos de segurança avançados: Equipados com válvulas de alívio de pressão altamente sensíveis e tomadas precisas para termómetros de vidro. Terminais de alarme e relés de gás opcionais também estão disponíveis para garantir uma segurança abrangente durante a operação.
4. Benefícios ambientais e económicos
- Arrefecimento em banho de óleo ecológico: O método de arrefecimento em banho de óleo proporciona uma excelente dissipação de calor e um funcionamento estável, minimizando simultaneamente o impacto ambiental.
- Relação custo-desempenho elevada: Com processos de fabrico avançados e controlo de qualidade rigoroso, os nossos transformadores oferecem um elevado desempenho a preços competitivos, proporcionando aos clientes soluções de energia económicas.
Parâmetros do produto
| Capacidade Nominal | Lado de Alta Tensão | Intervalo de Ajuste | Lado de Baixa Tensão | Grupo de Ligação | Perda sem Carga | Perda com Carga | Corrente sem Carga | Impedância de Curto-circuito |
|---|---|---|---|---|---|---|---|---|
| 30 KVA | 11 KV 10,5 KV 10 KV 6,3 KV 6 KV |
± 5% ± 2 × 2.5% |
0,4 KV 0,69 KV |
Dyn11 Yyn0 |
100 W | 630 W | 2.3% | 4% |
| 50 KVA | 130 W | 910/870 W | 2.0% | 4% | ||||
| 63 KVA | 150 W | 1090/1040 W | 1.9% | 4% | ||||
| 80 KVA | 180 W | 1310/1250 W | 1.9% | 4% | ||||
| 100 KVA | 200 W | 1580 W | 1.8% | 4% | ||||
| 125 KVA | 240 W | 1890/1800 W | 1.7% | 4% | ||||
| 160 KVA | 280 W | 2310 W | 1.6% | 4% | ||||
| 200 KVA | 340 W | 2730 W | 1.5% | 4% | ||||
| 250 KVA | 400 W | 3200/3050 W | 1.4% | 4% | ||||
| 315KVA | 480 W | 3830/3650 W | 1.4% | 4% | ||||
| 400 000 000 VA | 570 W | 4520 / 4300W | 1.3% | 4% | ||||
| 500 KVA | 680 W | 5410 W | 1.2% | 4% | ||||
| 630 KVA | 810 W | 6200 W | 1.1% | 4.5% | ||||
| 800 KVA | 960 W | 7500 W | 1.0% | 4.5% | ||||
| 1000 KVA | 1150 W | 10300 W | 1.0% | 4.5% | ||||
| 1250 KVA | 1360 W | 12000 W | 0.9% | 4.5% | ||||
| 1600 KVA | 1640 W | 14500 W | 0.8% | 4.5% | ||||
| 2000 KVA | 1960 W | 19800 W | 0.8% | 5% | ||||
| 2500 000 000 000 000 000 000 000 000 | 2310 W | 23000 W | 0.7% | 5% |

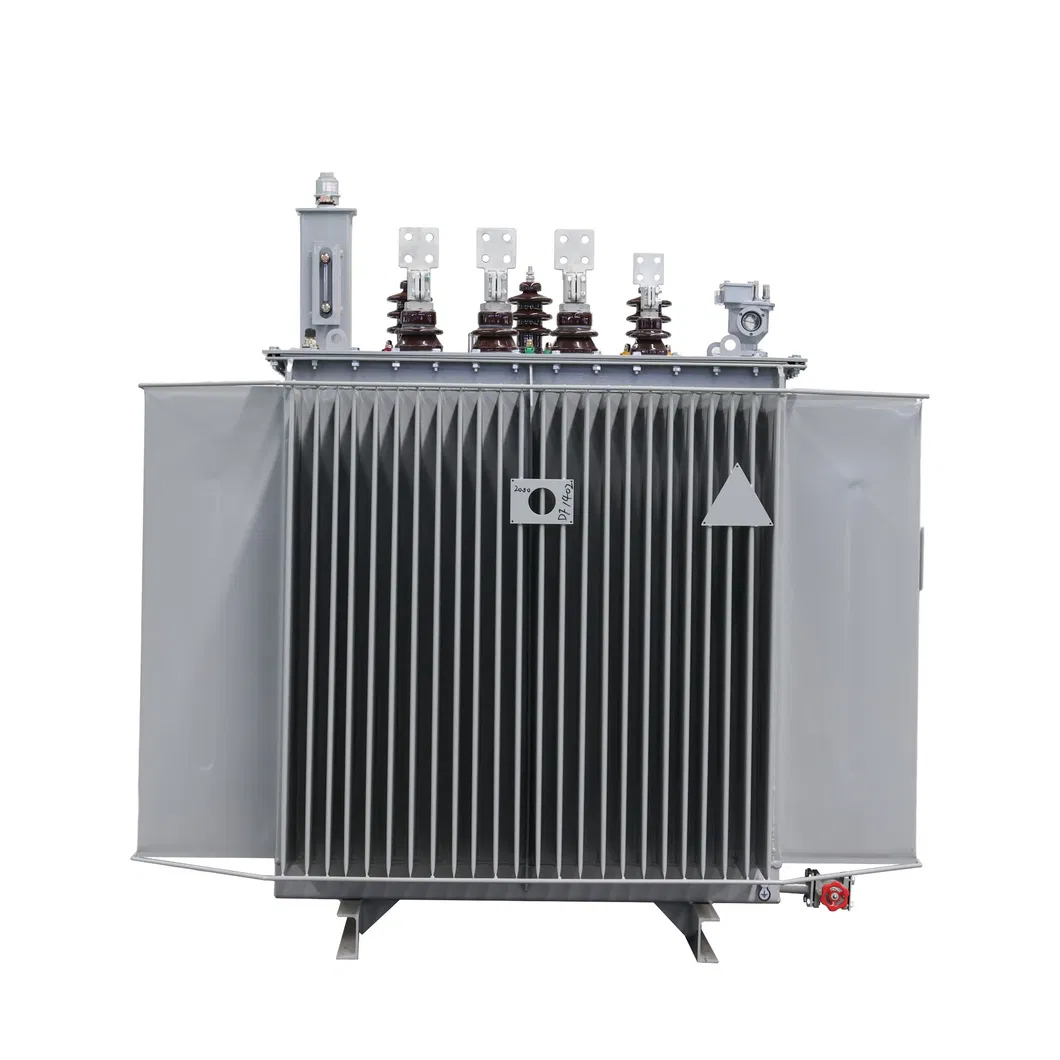

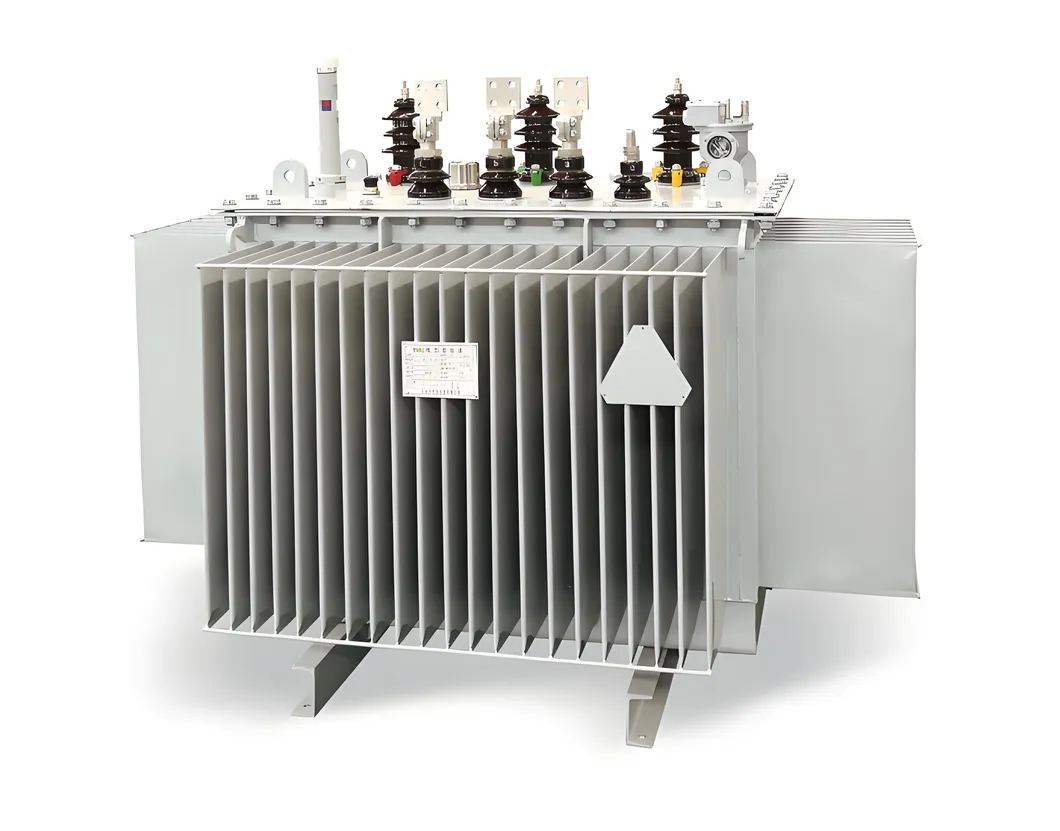

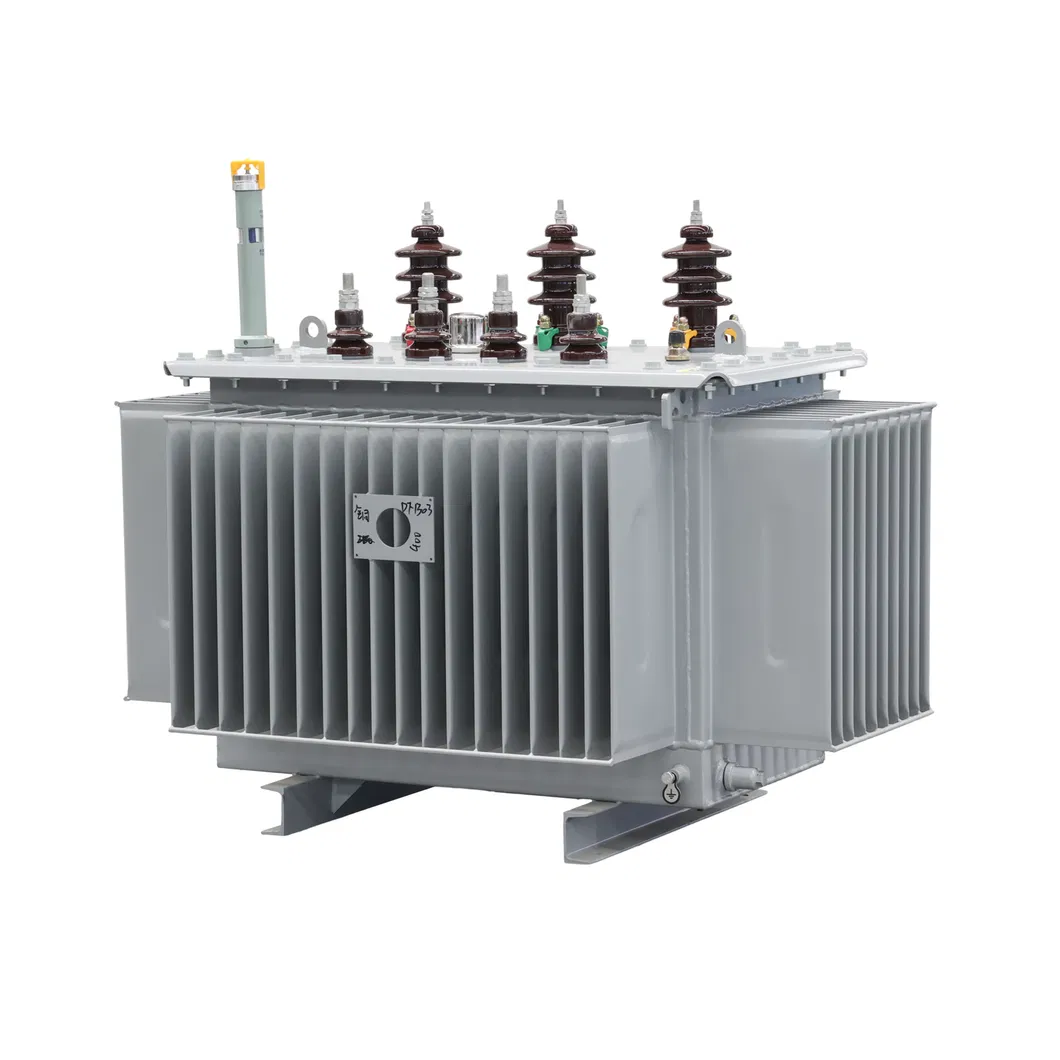

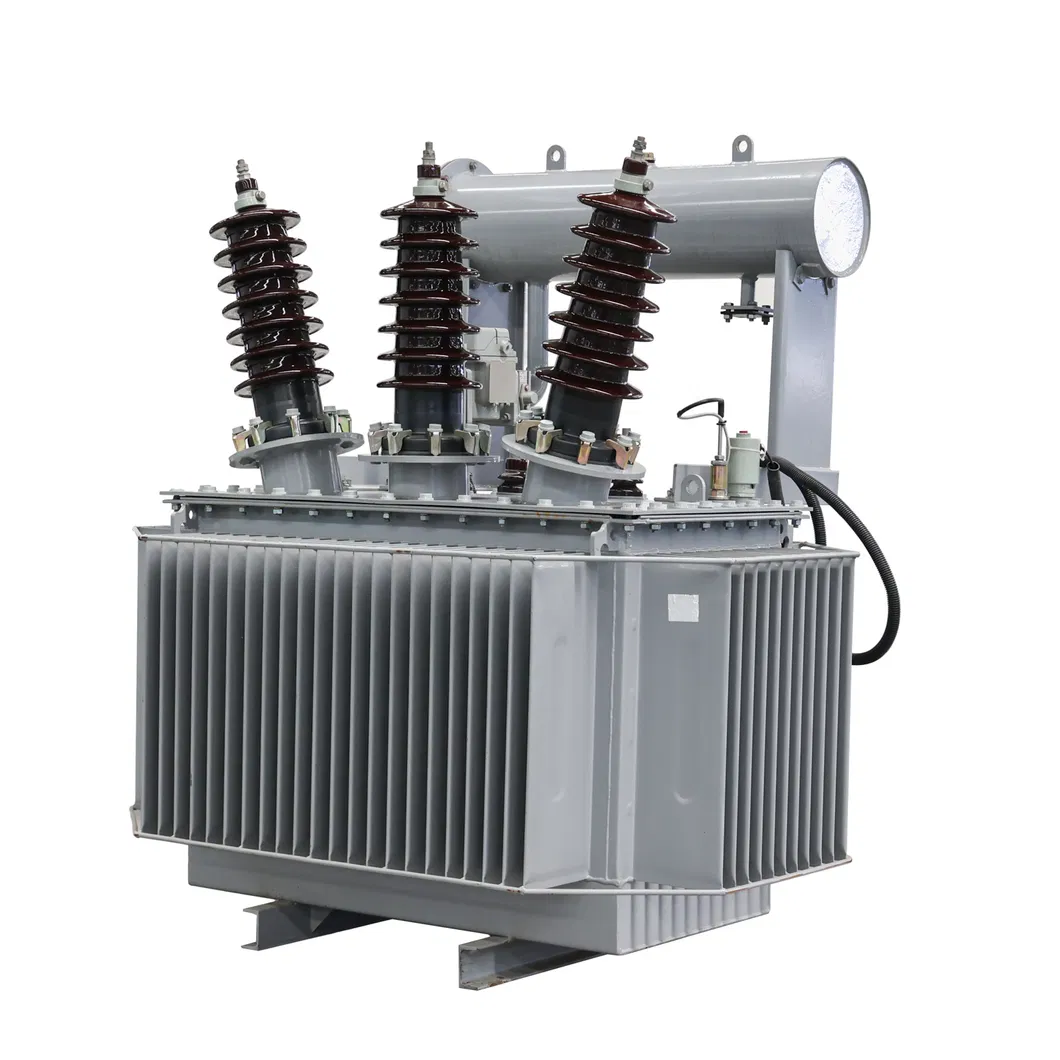

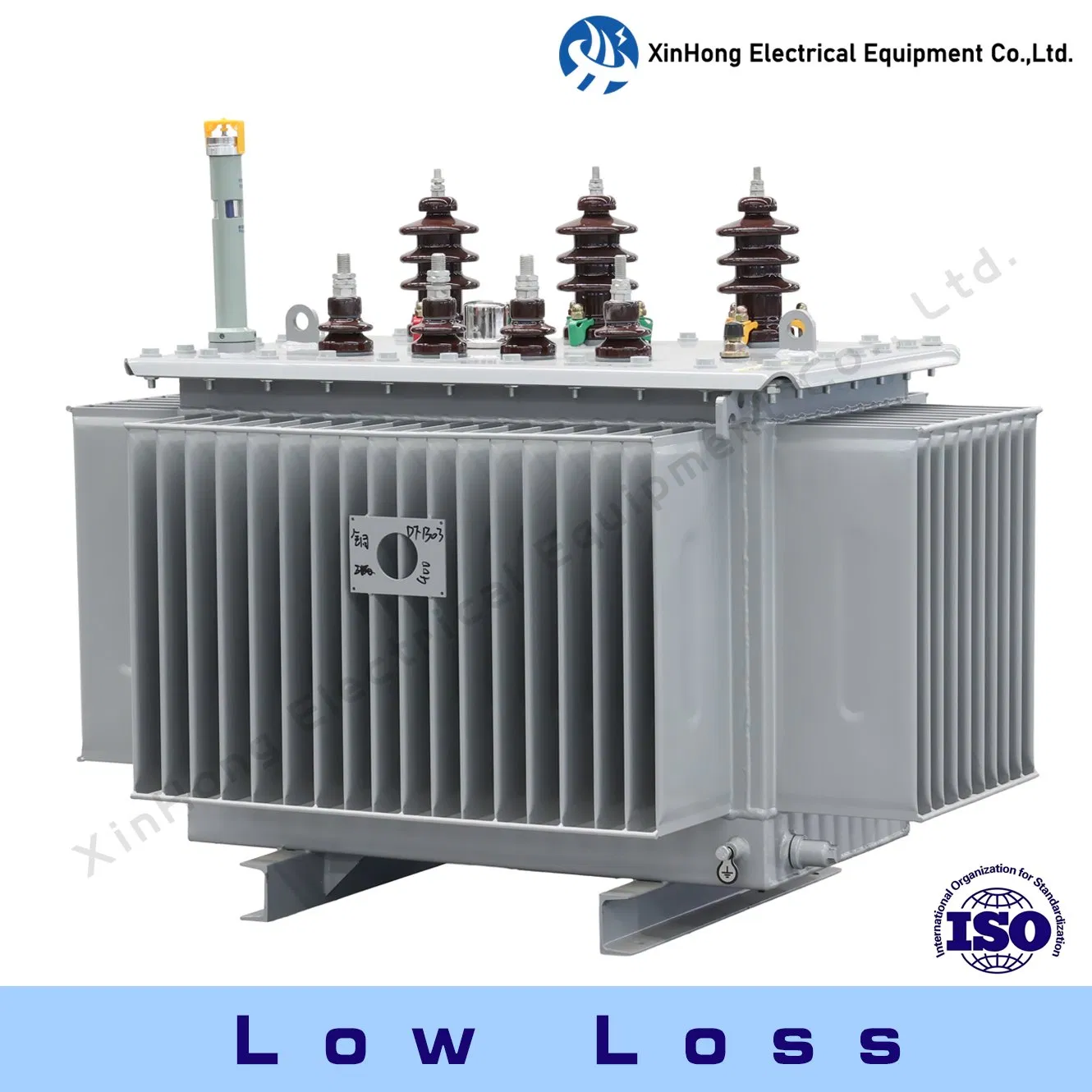

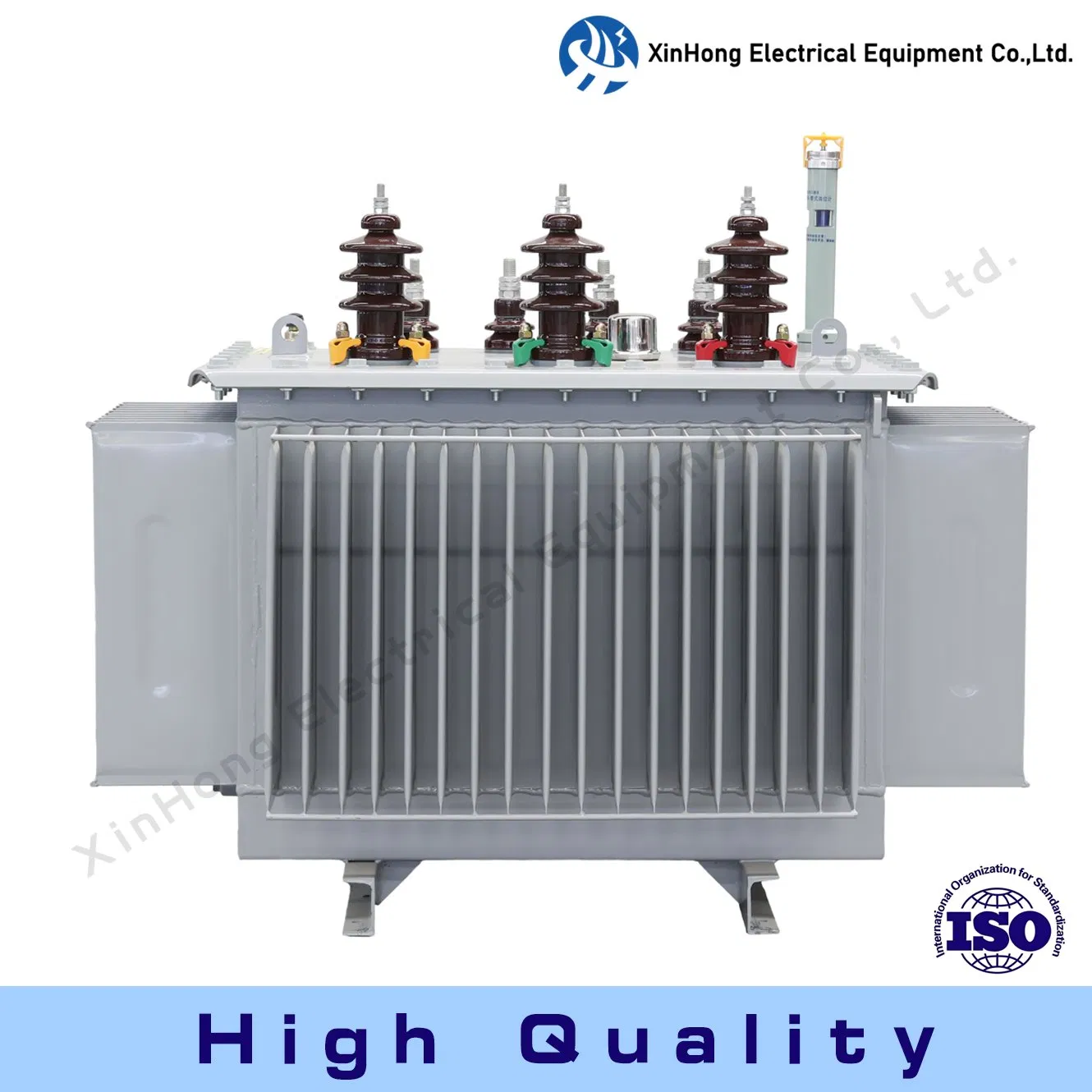

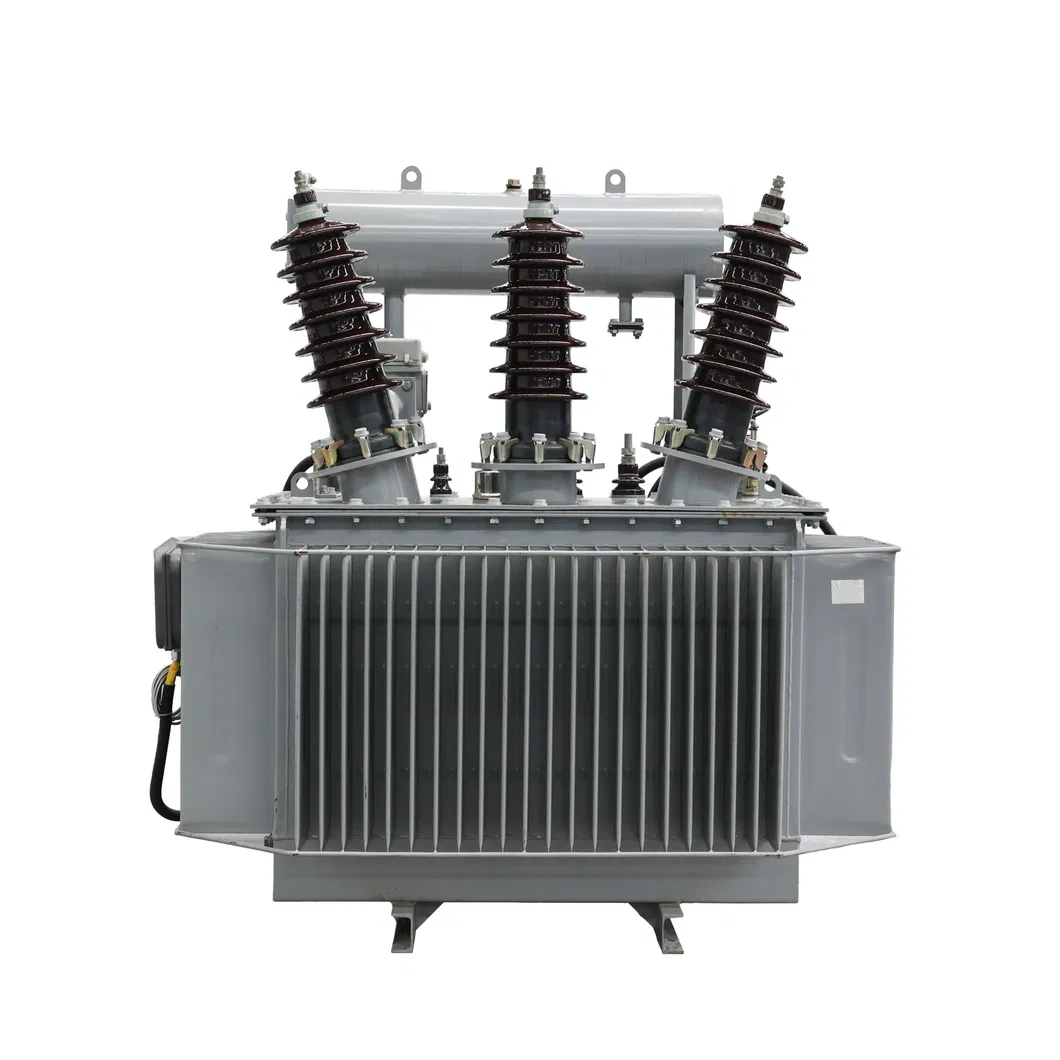

Transformadores em banho de óleo Detalhes do produto:
Os transformadores imersos em óleo desempenham um papel fundamental nos sistemas de energia modernos, atendendo ao objetivo crucial da conversão de tensão e da transmissão eficiente de energia. Concebidos para satisfazer as exigências de corrente elevada e capacidade maciça, estes transformadores garantem uma estabilidade e fiabilidade incomparáveis, tornando-os indispensáveis para qualquer rede de alimentação.
Significado do modelo:
Características do produto
- 1. Estrutura de enrolamento: O enrolamento de alta tensão é fabricado com um sofisticado design cilíndrico, contínuo ou contínuo de várias camadas. Esta inovação melhora a distribuição de choques ao longo do enrolamento, minimiza as fugas magnéticas e proporciona uma resistência mecânica excecional com uma resistência superior a curtos-circuitos.
- 2. Design do núcleo do ferro: Os nossos transformadores utilizam folhas de aço de silicone de alta qualidade, laminadas a frio, orientadas para grãos, dispostas meticulosamente utilizando um método de empilhamento de costuras totalmente diagonal. Isto não só reduz a perda de carga, como também reduz significativamente a corrente sem carga.
- 3. Fixação e anti-desaperto: A fixação robusta mede a fixação do núcleo e dos enrolamentos, incorporando porcas anti-desaperto de bloqueio automático para cabos de alta e baixa tensão. O inovador design central sem suspensão resiste às vibrações de transporte, garantindo que todos os fixadores permanecem seguros durante o funcionamento prolongado.

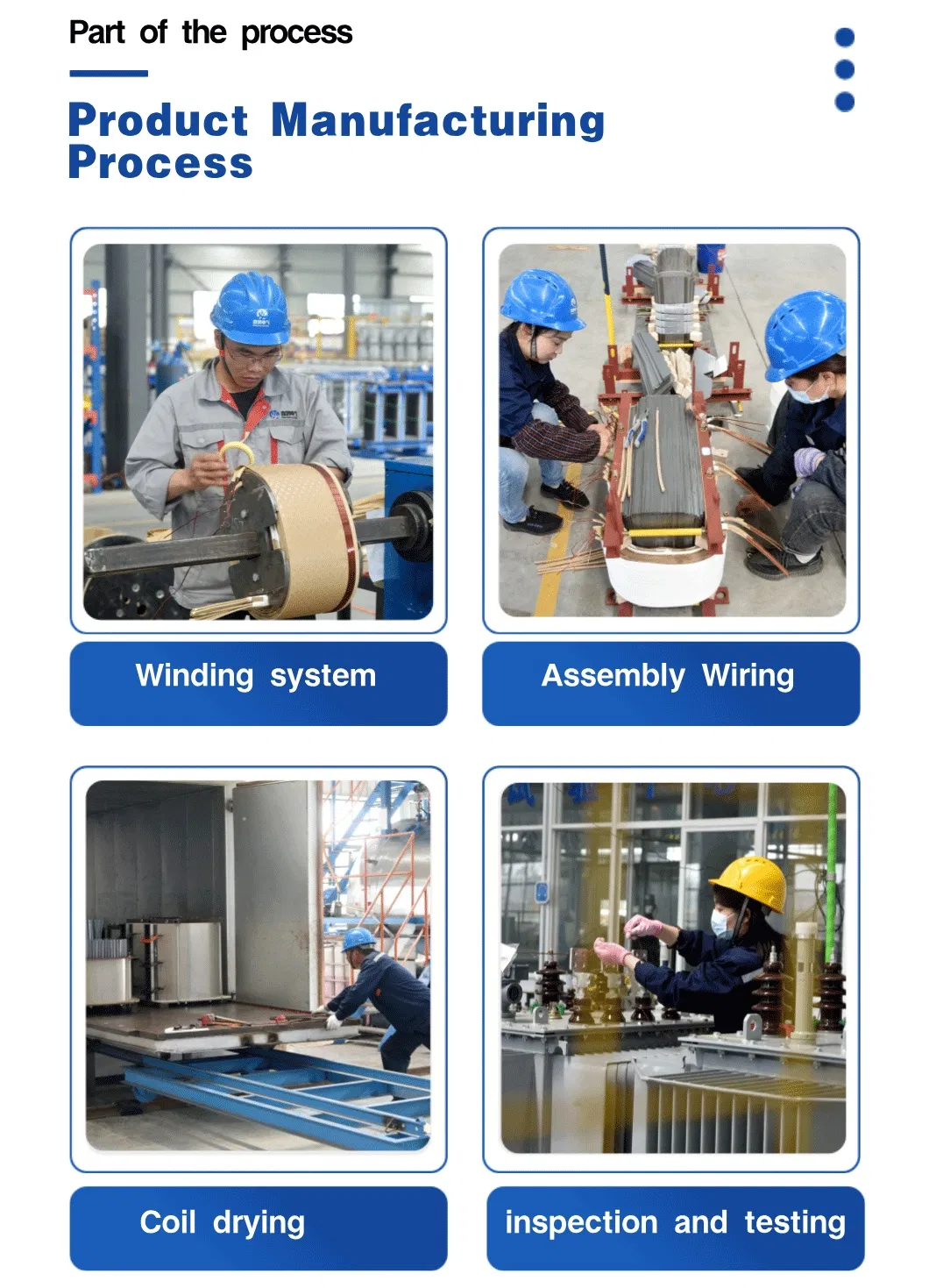

- 4. Processamento por vácuo: Desfrute de um processamento de vácuo avançado, onde as bobinas e os cores são submetidos a secagem por vácuo, e o óleo do transformador é filtrado e injetado num vácuo. Este processo meticuloso garante uma humidade mínima, aumentando a longevidade e o desempenho do transformador.

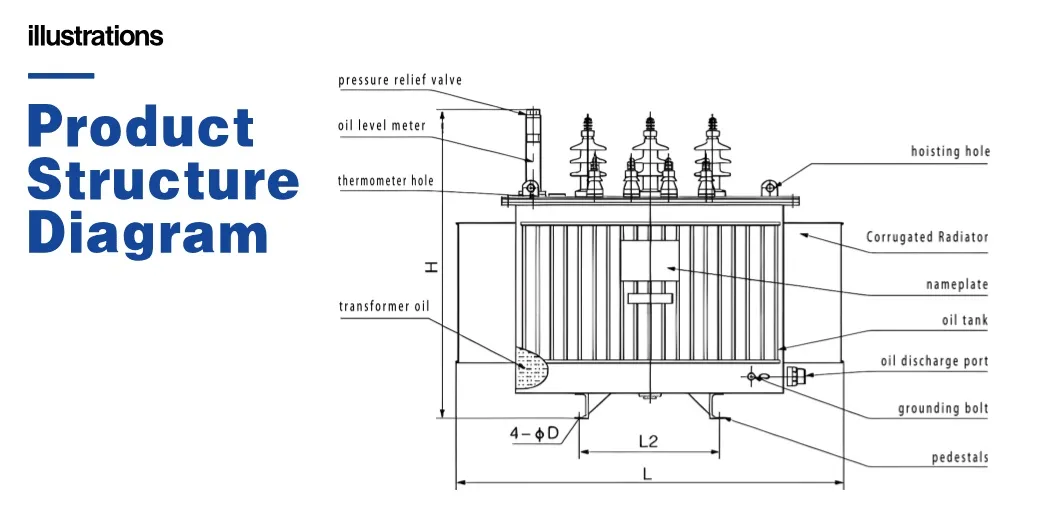

- 5. Concepção do depósito de óleo: O tanque de óleo possui uma construção de chapa ondulada, equipada com uma função de respiração para se adaptar às mudanças de volume de óleo das variações de temperatura. Concebido sem um armário de armazenamento de óleo, reduz eficazmente a altura do transformador, optimizando a eficiência espacial.
- 6. Outras características: Com um aspecto elegante e um tamanho compacto, os nossos transformadores ocupam um espaço de instalação mínimo, tornando-os na solução ideal sem manutenção para necessidades de distribuição de energia modernas. Amplamente utilizados em centrais eléctricas, subestações, sectores industriais, empresas mineiras e redes eléctricas rurais, os nossos transformadores oferecem soluções fiáveis para sistemas de distribuição de energia eléctrica variados.
Ambiente e requisitos:
- Temperatura ambiente: A temperatura tem de ser mantida idealmente entre uma gama de -25 ° C e 40 ° C.
- Limite de altitude: A altitude operacional não deve exceder os 1000 metros.
- Humidade do ar: A humidade relativa deve ser mantida abaixo de 90% a uma temperatura de 25ºC.
- Local de instalação: Seleccione uma área de instalação sem gases corrosivos e sujidade visível para um desempenho e longevidade ideais.
Manutenção e serviço:
- Inspecção regular: Efectue verificações frequentes dos níveis de óleo e efectue testes de resistência do isolamento do óleo. Caso surjam problemas, substitua imediatamente o óleo do transformador para garantir uma funcionalidade ideal.
- Funcionamento estável: Para manter a estabilidade do transformador, evite sobrecargas e outras anomalias, tais como curtos-circuitos.
- Atenção à segurança: Antes da instalação, abordar questões de ventilação e prevenção de incêndios em conformidade com as especificações técnicas para garantir uma instalação segura e correta.
Perfil da empresa

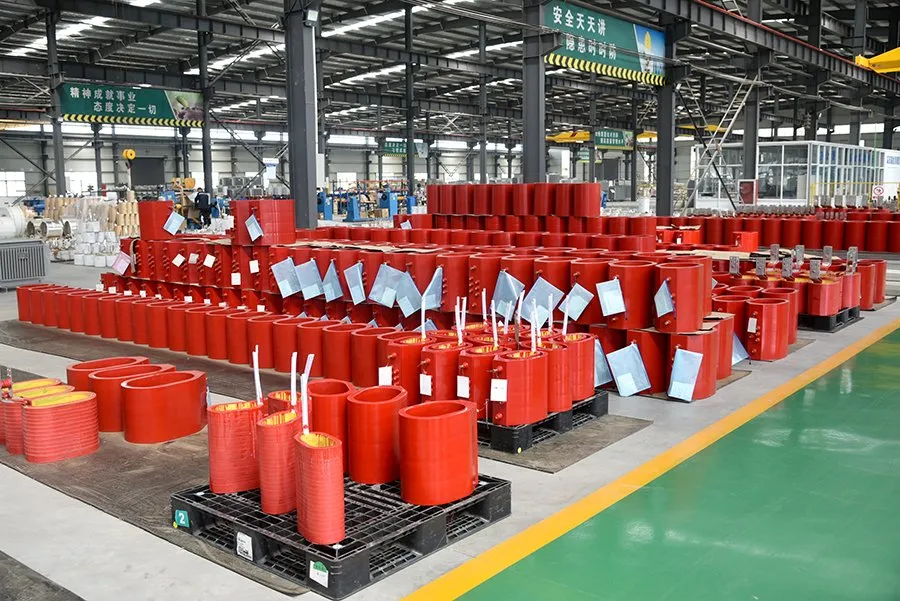

Bem-vindo à nossa fábrica de transformadores, onde a inovação se encontra com a tradição para fornecer transformadores de potência de alta qualidade para uma ampla gama de aplicações. Estabelecida com uma visão para revolucionar a indústria de transmissão de energia, nossa fábrica cresceu para se tornar um nome líder na produção de transformadores confiáveis, eficientes e ecológicos. Nossa jornada é marcada por melhoria contínua, avanço tecnológico e um compromisso profundo com a satisfação do cliente.

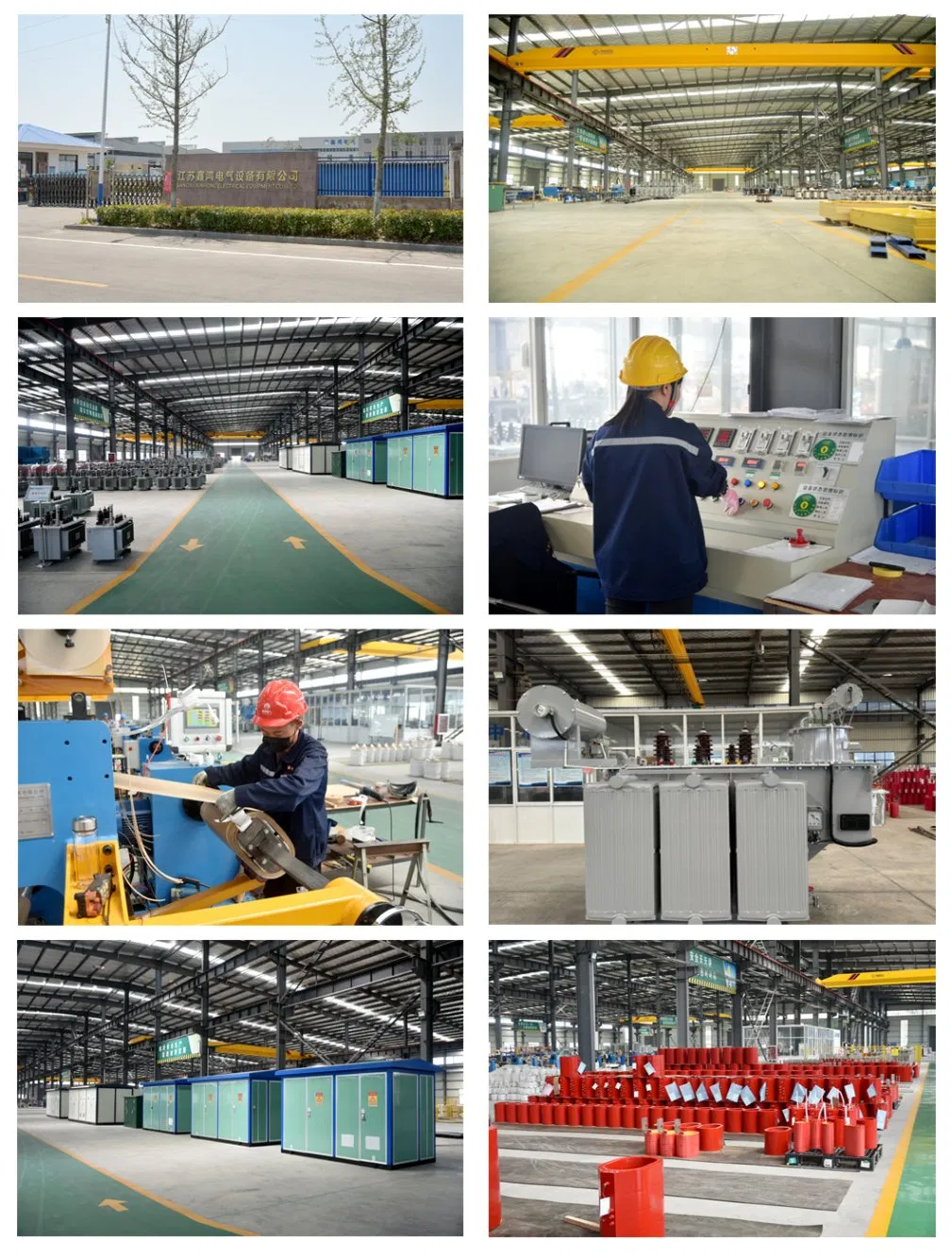

Nossa fábrica está equipada com quatro oficinas especializadas, cada uma dedicada a diferentes estágios da produção de transformadores. Esta configuração permite-nos lidar com tudo, desde o fabrico do núcleo até à montagem final e testes sob um mesmo teto. As nossas linhas de produção são capazes de produzir transformadores com capacidades nominais que vão desde 50 kVA a uns impressionantes 3000 kVA. Quer se trate de um pequeno transformador de distribuição para utilização residencial ou de um grande transformador para aplicações industriais, temos a capacidade e a experiência necessárias para satisfazer as diversas necessidades.

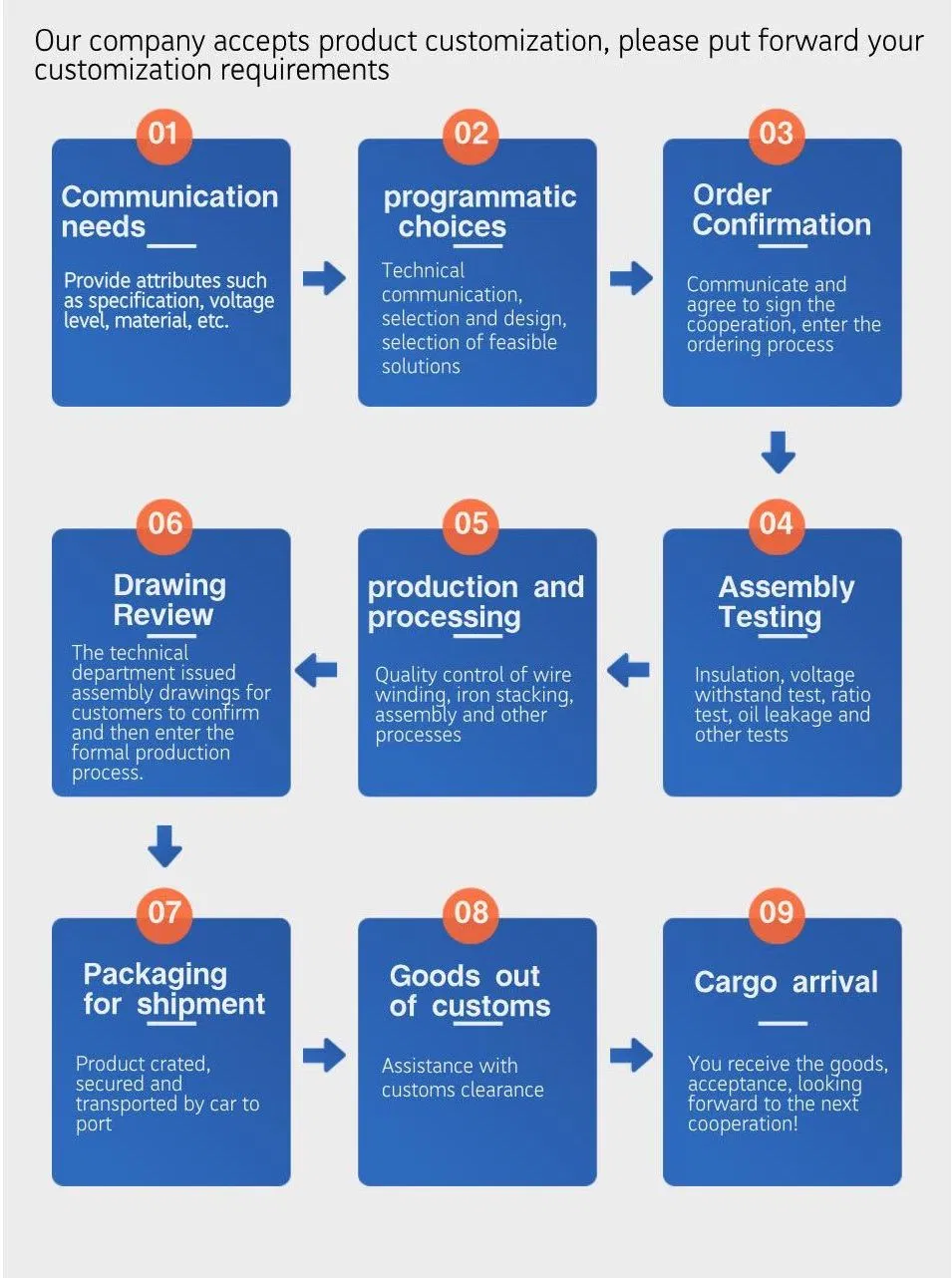

Desde o ajuste dos níveis de tensão até a modificação das dimensões físicas do transformador, a nossa equipa de engenheiros trabalha em estreita colaboração com os clientes para fornecer transformadores que se adaptam perfeitamente às suas especificações. As nossas linhas de produção flexíveis podem adaptar-se rapidamente a diferentes encomendas, garantindo que cada cliente recebe um produto personalizado de acordo com as suas necessidades exatas.
Desde o ajuste dos níveis de tensão até a modificação das dimensões físicas do transformador, a nossa equipa de engenheiros trabalha em estreita colaboração com os clientes para fornecer transformadores que se adaptam perfeitamente às suas especificações. As nossas linhas de produção flexíveis podem adaptar-se rapidamente a diferentes encomendas, garantindo que cada cliente recebe um produto personalizado de acordo com as suas necessidades exatas.

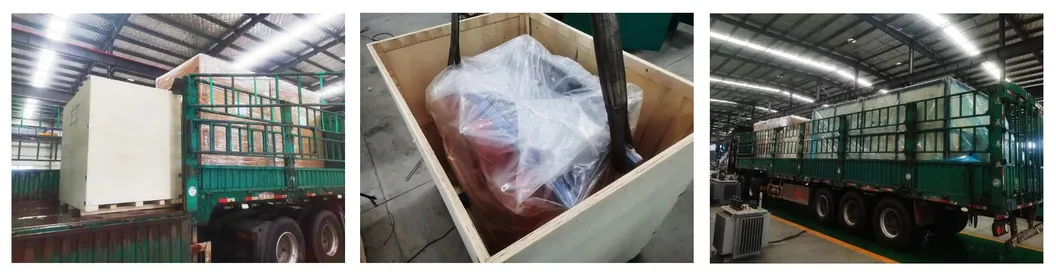

Embalagem e envio

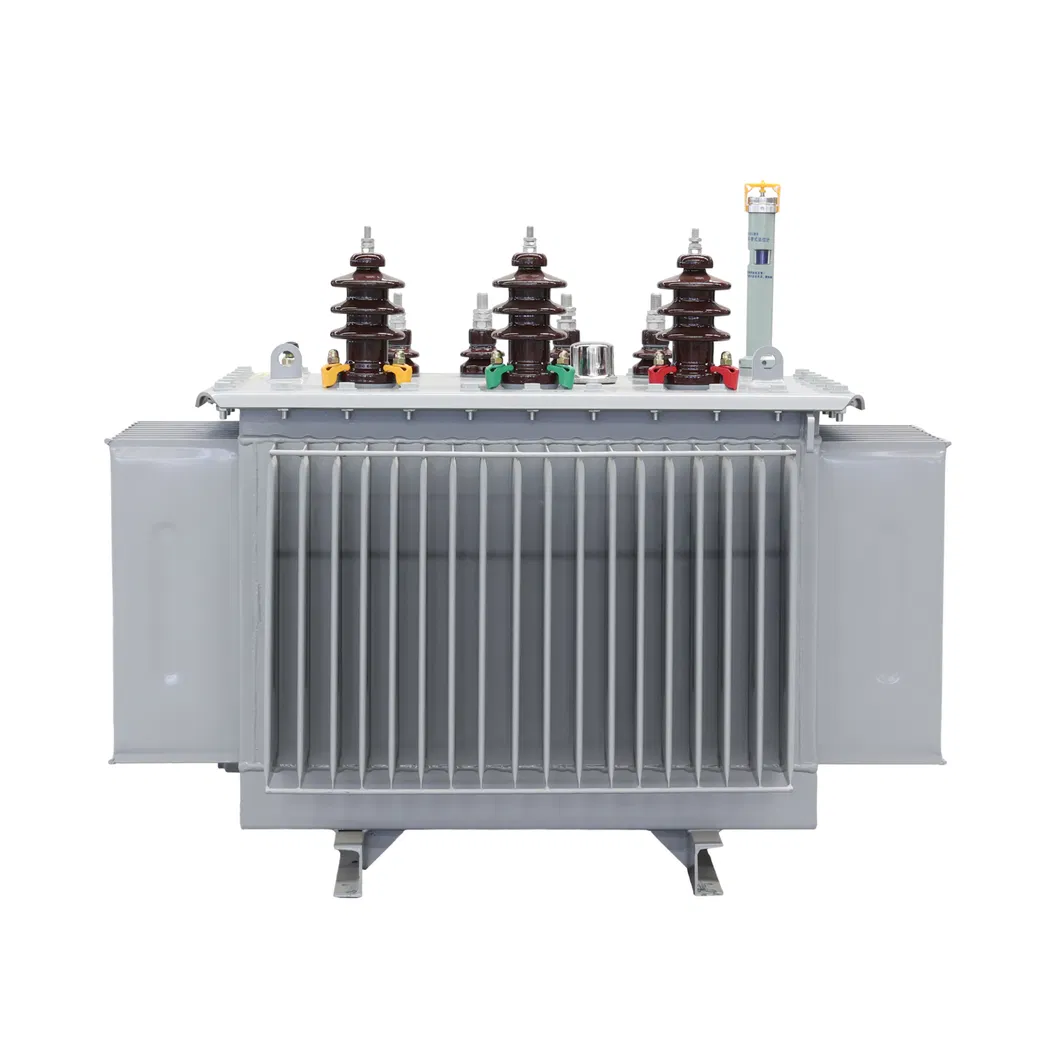

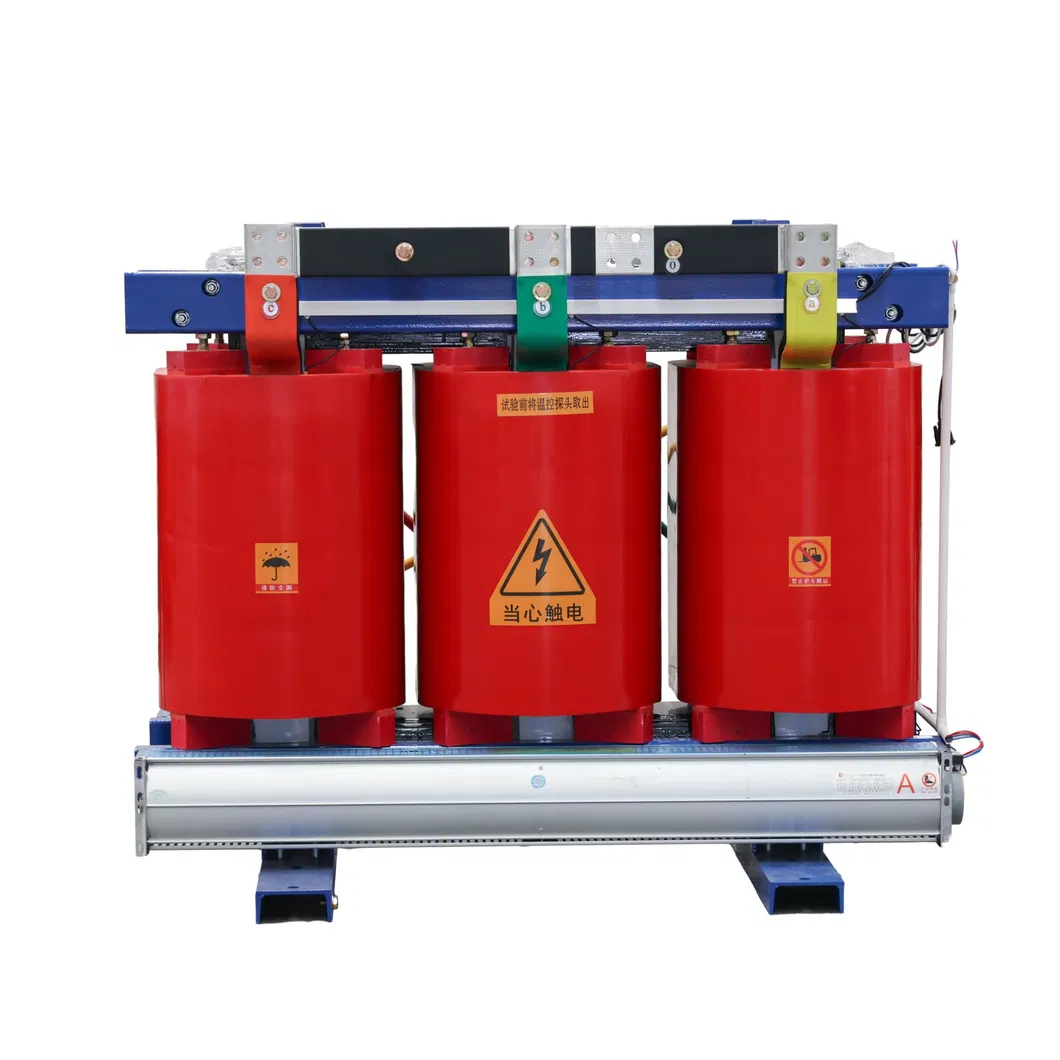

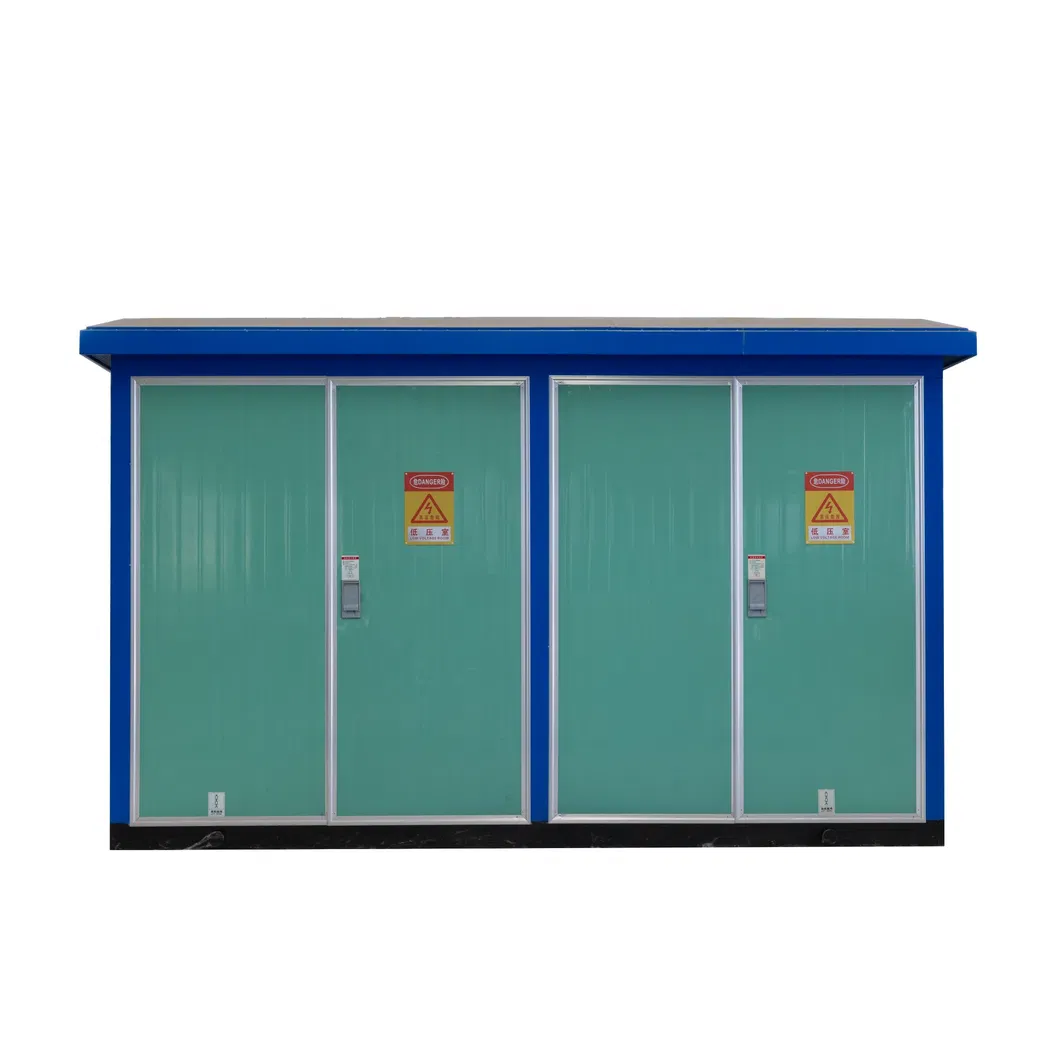

Produto quente

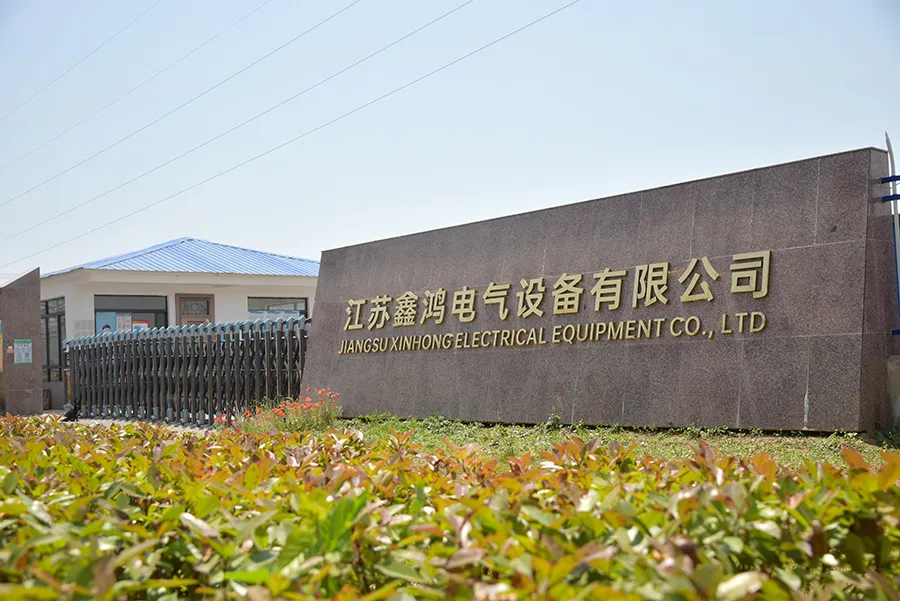

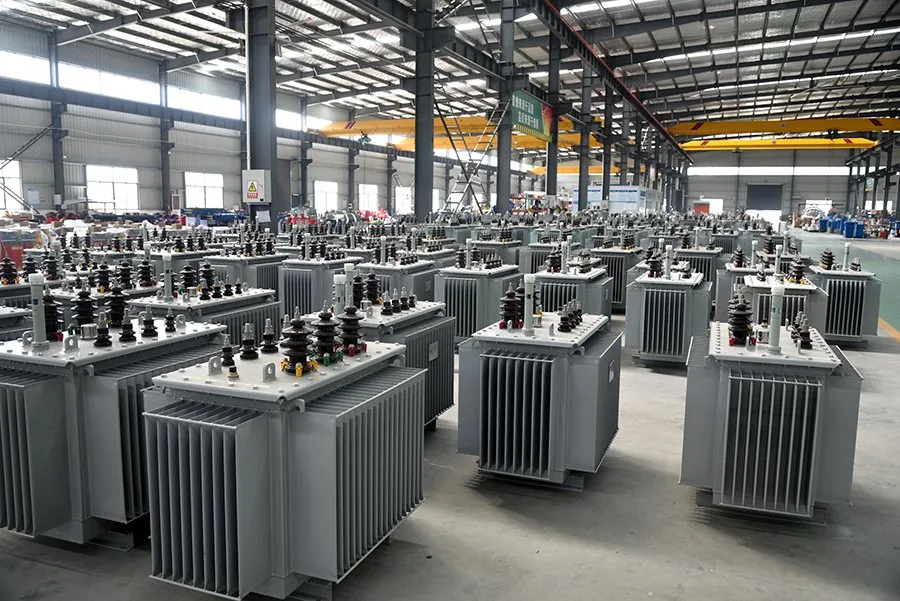

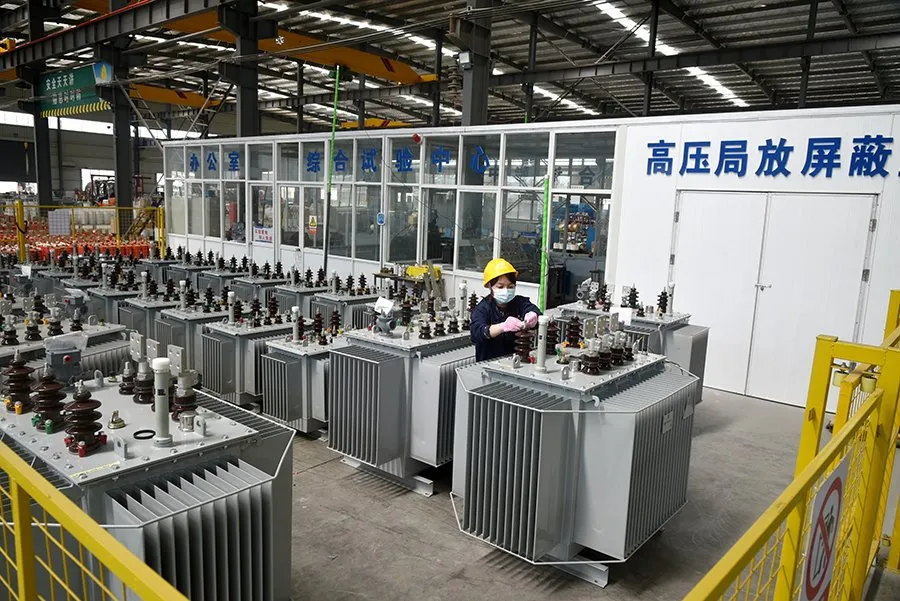

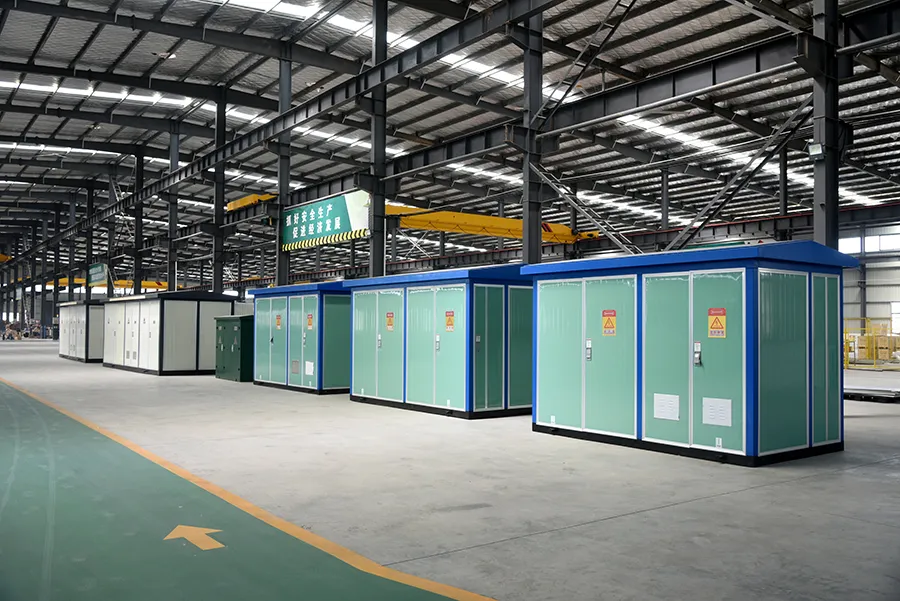

Cena de rua da fábrica
PERGUNTAS FREQUENTES (FAQ)
1. Vocês são uma empresa comercial ou fabricante?
Orgulhamo-nos de ser um fabricante experiente com mais de uma década de experiência no desenvolvimento e produção de painéis de distribuição de alta e baixa tensão, subestações, transformadores, caixas de distribuição de cabos e equipamentos elétricos correlatos, como disjuntores a vácuo. Somos amplamente reconhecidos pela nossa confiabilidade e excelência técnica na rede elétrica.
2. Vocês oferecem suporte a serviços personalizados (OEM/ODM)?
Sim, oferecemos serviços completos de OEM e ODM. Podemos fabricar equipamentos sob medida de acordo com seus desenhos técnicos, parâmetros específicos e com a sua identidade visual.
3. Qual é a quantidade mínima de pedido (MOQ)?
Para melhor atender às suas necessidades operacionais, nossa quantidade mínima de pedido é muito flexível: a partir de apenas 1 peça.
4. Qual é o prazo médio de entrega dos produtos?
O prazo exato de entrega depende da especificação do produto e do tamanho da sua encomenda. Geralmente, concluímos e disponibilizamos o lote em um período de 5 a 10 dias úteis, garantindo um processo rápido.
5. Como lidam com eventuais problemas de qualidade do equipamento?
Se surgir qualquer dúvida ou inconformidade sobre a qualidade, solicitamos o envio de fotos e dados detalhados. Nossas equipes de controle de qualidade e engenharia técnica avaliarão a situação prontamente para apresentar uma resposta ou solução em até 2 dias.
6. Quais são as suas condições de pagamento aceitas?
As nossas condições habituais são de 30% de entrada via T/T e os 70% restantes antes de efetuar o envio. Para maior conveniência do cliente, também aceitamos pagamentos via L/C e Western Union.
