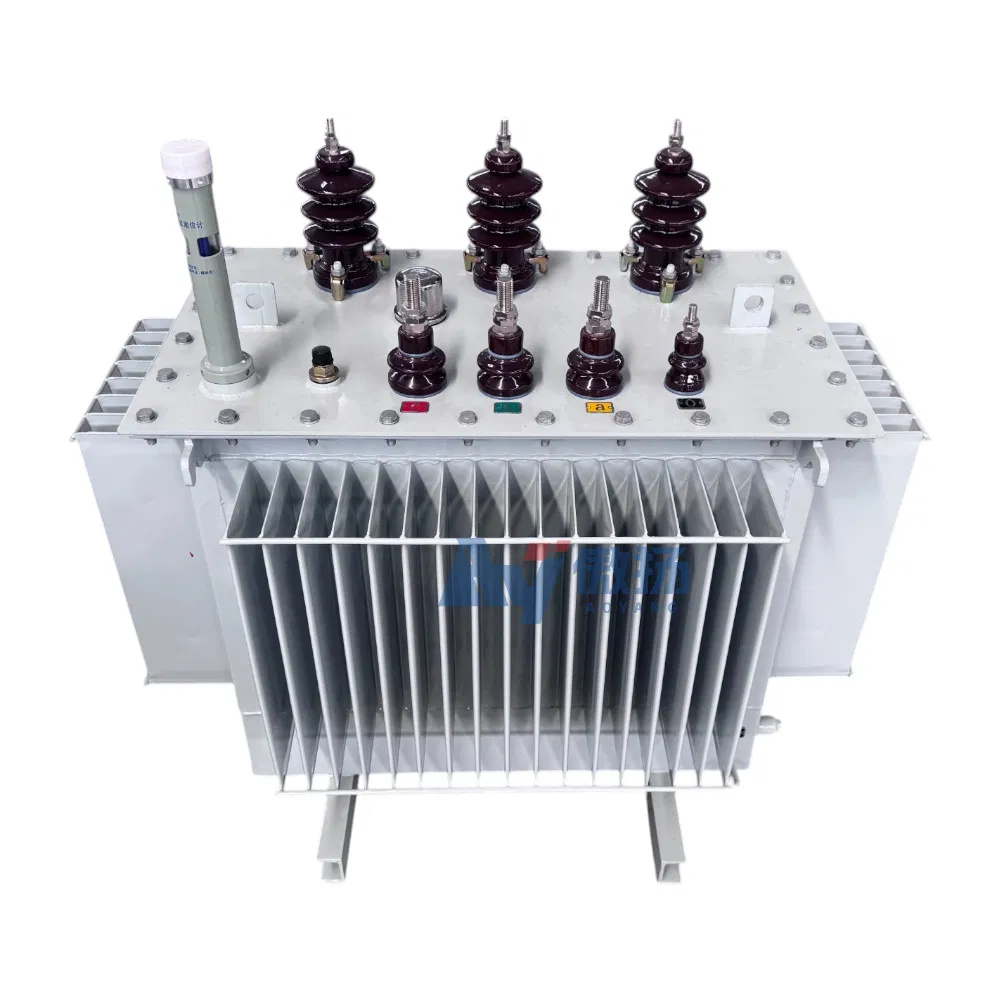

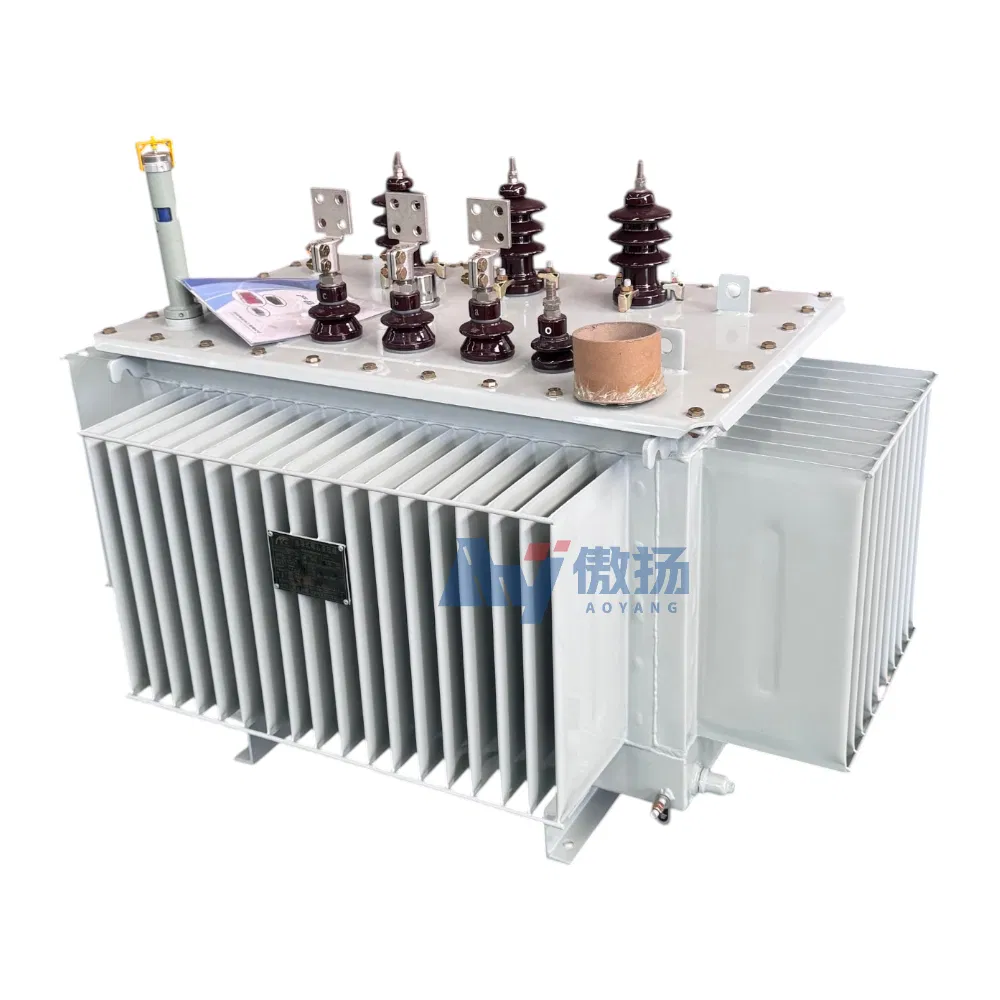

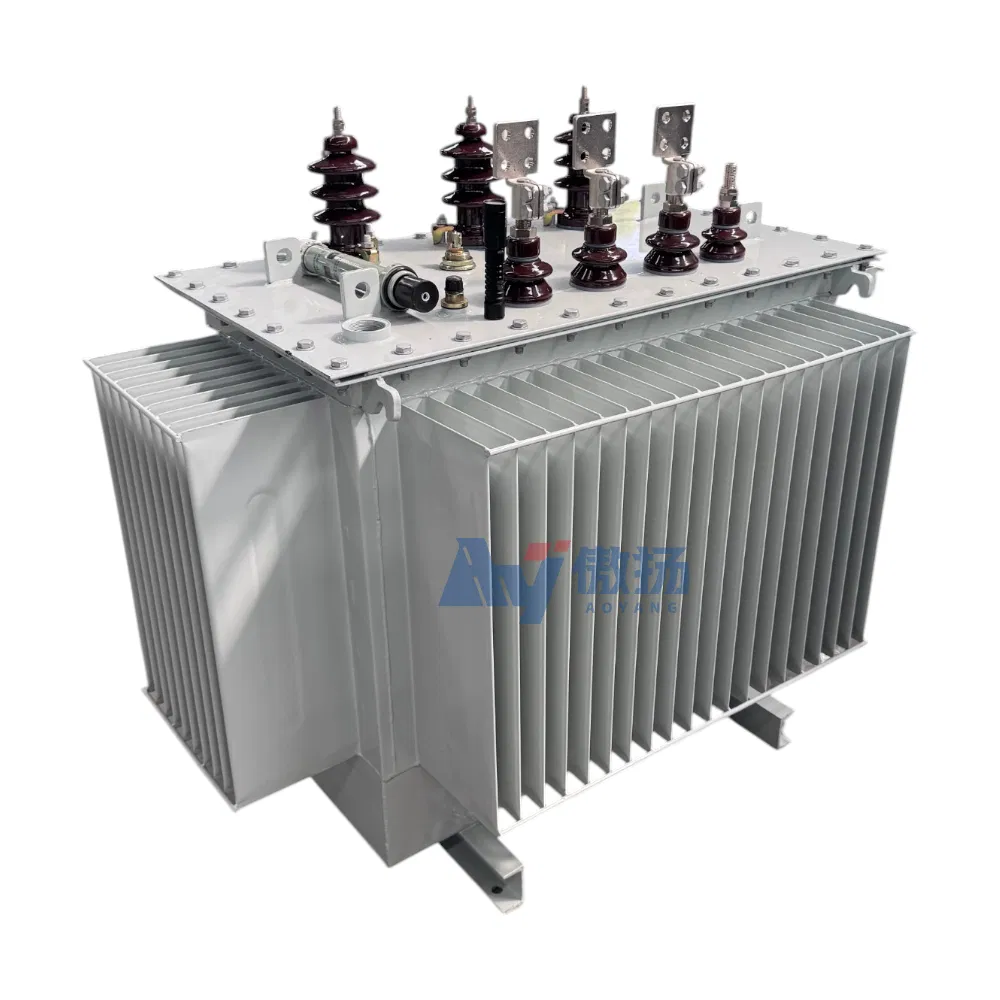

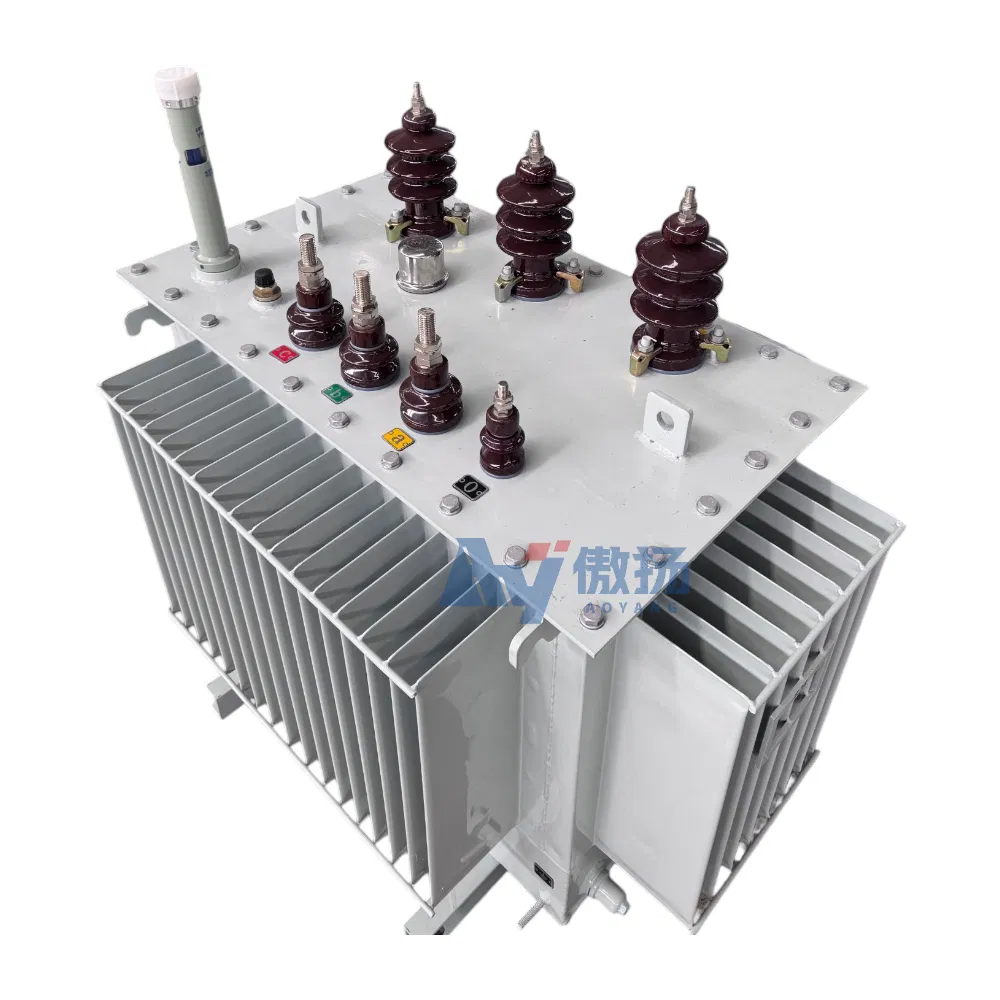

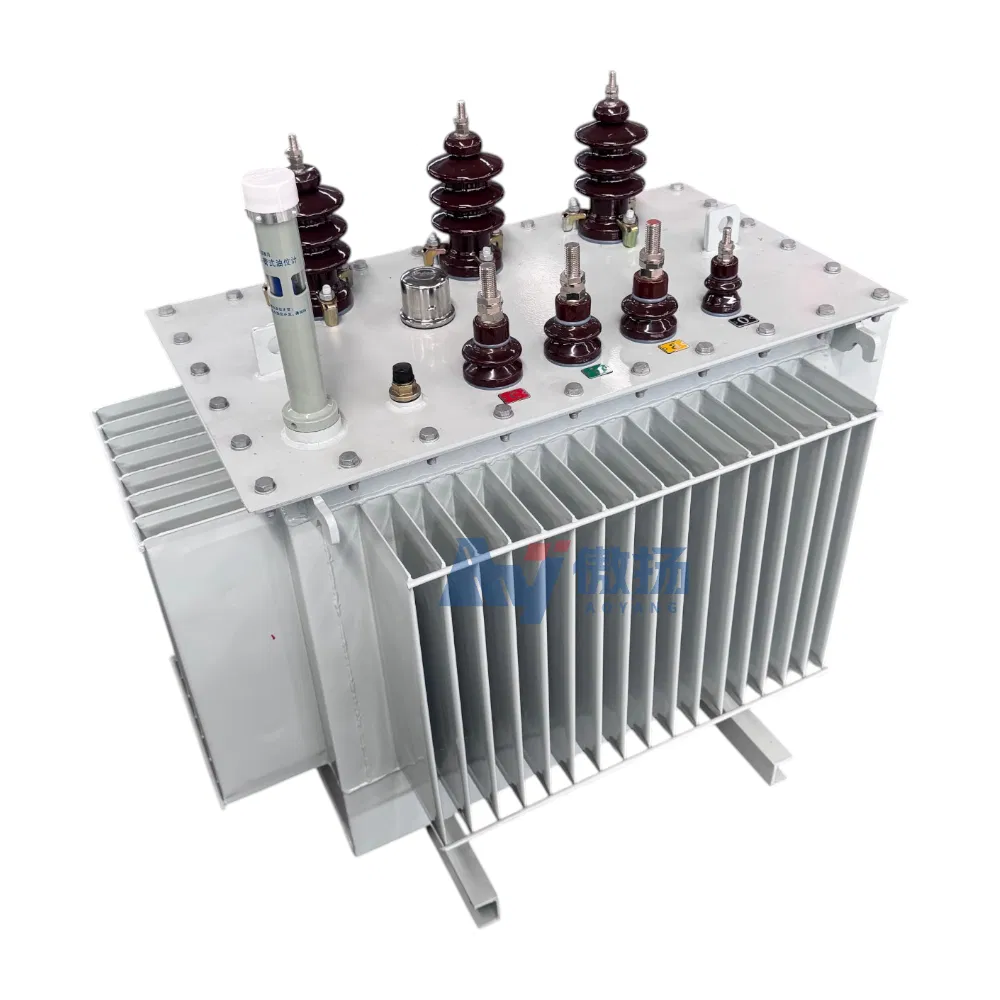

11kv 24kv 33kv Transformador de Potência Transformador Elevador Transformador de Isolamento
Descrição do produto
Visão Geral
N ° de Modelo
S9-S13-M-1000KVA/10KV
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Transformador de Dois Enrolamentos
Uso
Transformador de distribuição
Características de frequência
Frequência de Potência
Forma do Núcleo
EI
Pacote de Transporte
Embalagem de caixa de madeira
Especificação
800 kg
Origem
China
Código HS
8504210000
Capacidade de Produção
20000 unidades/ano
Descrição de Produto
Transformador de distribuição imerso em óleo de redução de potência elétrica trifásica
Somos especializados em transformadores do tipo seco e imersos em óleo, criando a solução ideal para sua aplicação específica. As nossas unidades imersas em óleo foram concebidas para um desempenho robusto e elevada eficiência em ambientes industriais e utilitários exigentes, oferecendo uma fiabilidade superior e uma longa vida útil. Para ambientes onde a segurança e o espaço são críticos, os nossos transformadores do tipo seco fornecem uma alternativa ecológica e compacta, sem manutenção.
1

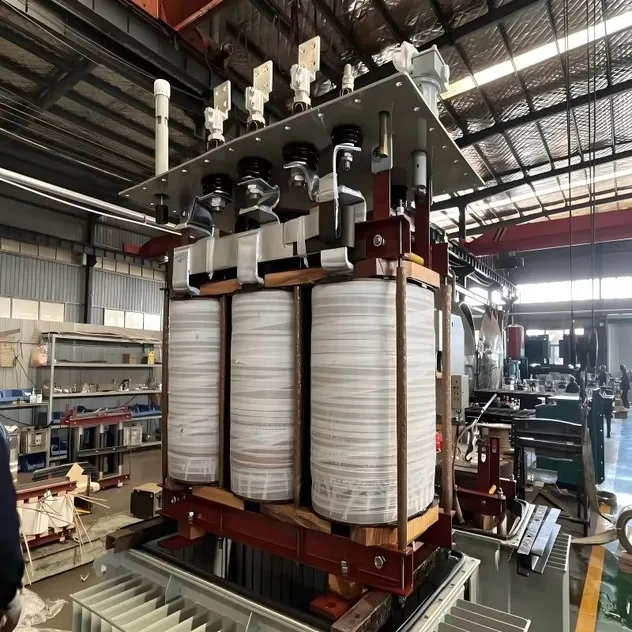

Núcleo de ferro
O núcleo é feito de alta permeabilidade magnética grão orientado frio laminado folha de aço de silício. O núcleo de ferro é um novo tipo de núcleo de ferro, e o núcleo obliaue oblintado tem uma seção central de um degrau multi-escalonado, e o ferro voke e o núcleo de ferro têm seções iguais.
2
Enrolamento
O enrolamento adota passagem de óleo ondulado, sem processo de pintura por imersão e a correia de aperto é amarrada; os cordões são bobinas concêntricas: o enrolamento de alta tensão tem torneiras correspondentes aos requisitos de tensão de ligação e é conduzido para o comutador de torneiras, o interruptor está montado na tampa da caixa e tem de ser cortado. A tensão da torneira pode ser alterada após a alimentação.
3
Dispositivo de protecção de segurança
O transformador de 30 a 2000 kVA está equipado com uma válvula de alívio de pressão; pode ser instalado um relé de gás com um terminal de alarme e de disparo, de acordo com os requisitos do utilizador.
4
Dispositivo de medição da temperatura do óleo
O transformador está equipado com um suporte de tubo de um termómetro de vidro e a sede do tubo está disposta na parte superior do reservatório de óleo e sobressai para o óleo em 120 ± 10 mm; o transformador de 1000 - 2000kVA está equipado com um termómetro de sinal exterior.
| Transformador imerso em óleo | ||||||||
| Modelo do produto | Capacidade nominal (KVA) |
Tensão nominal | Perda sem carga (W) |
Perda de carga (W) |
Corrente sem carga (%) |
Impedância de curto-circuito (%) |
||
| HV Alta tensão (KV) |
Gama de derivação de alta tensão (%) |
LV Baixa tensão (KV) |
||||||
| S11 | 50 | 10 | ± 5% | 0.4 | 130 | 910 | 0.6 | 4 |
| S11 | 80 | 180 | 1090 | 0.55 | ||||
| S11 | 100 | 200 | 1310 | 0.55 | ||||
| S11 | 125 | 240 | 1890 | 0.55 | ||||
| S11 | 160 | 280 | 2310 | 0.5 | ||||
| S11 | 200 | 340 | 2730 | 0.45 | ||||
| S11 | 250 | 400 | 3200 | 0.45 | ||||
| S11 | 315 | 480 | 3830 | 0.45 | ||||
| S11 | 400 | 570 | 4520 | 0.35 | ||||
| S11 | 500 | 680 | 5410 | 0.35 | ||||
| S11 | 630 | 810 | 6200 | 0.35 | 4.5 | |||
| S11 | 800 | 980 | 7500 | 0.3 | ||||
| S11 | 1000 | 1150 | 10300 | 0.3 | ||||
| S11 | 1250 | 1360 | 12000 | 0.3 | ||||
| S11 | 1600 | 1640 | 14500 | 0.25 | ||||
| S11 | 2000 | 2240 | 17800 | 0.25 | 5.5 | |||
| S11 | 2500 | 2640 | 20700 | 0.21 | ||||
| S11 | 3150 | 3120 | 24300 | 0.21 | 6 | |||
Especificações Técnicas
*(Configurações personalizadas disponíveis mediante solicitação.)

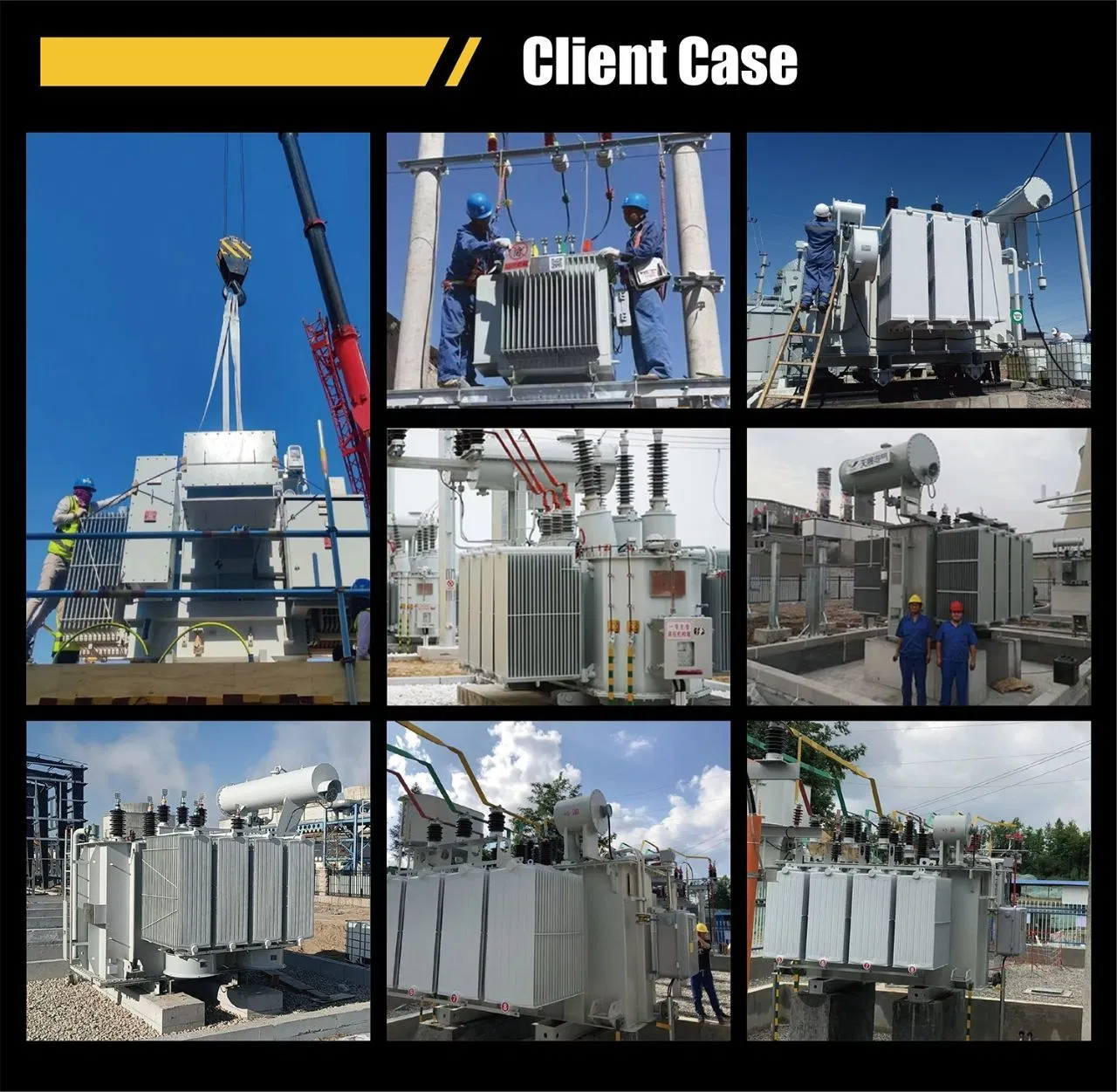

Cena da construção
Embalagem e envio
PERGUNTAS FREQUENTES
Suporta personalização OEM/ODM?
Sim, oferecemos suporte a serviços personalizados, incluindo ajustes de parâmetros para energia, tamanho, tensão de entrada/saída, nível de proteção (nível IP), ambiente de trabalho (como resistência a explosão, alta temperatura) e fornecemos projeto de solução técnica.
Pode fornecer suporte técnico de documentos?
Sim, manuais de instrução, certificados de produtos, relatórios de teste, diagramas de fiação e outros documentos técnicos são fornecidos juntamente com as mercadorias, auxiliando no processo de desalfandegamento das importações.
Como funciona o suporte técnico em caso de problemas?
Disponibilizamos resposta técnica qualificada para solução de dúvidas e problemas de instalação ou operação, comunicada através de reuniões online ou canais digitais. Em caso de emergências, soluções mais aprofundadas podem ser estruturadas.
Quais são as principais vantagens dos transformadores imersos em óleo?
Estes transformadores oferecem alta eficiência de dissipação de calor, excelente resistência a sobrecargas e uma longa vida útil operacional em ambientes industriais robustos e severos.
Qual é a embalagem padrão utilizada para o transporte seguro?
Para garantir a máxima segurança, todos os transformadores são transportados e protegidos em caixas de madeira robustas e apropriadas para exportação, evitando danos durante o transporte marítimo ou terrestre.
Estes equipamentos atendem às normas internacionais de qualidade?
Sim, todos os transformadores são fabricados em total conformidade com as principais certificações globais e passam por testes de controle de qualidade rigorosos antes do envio.
