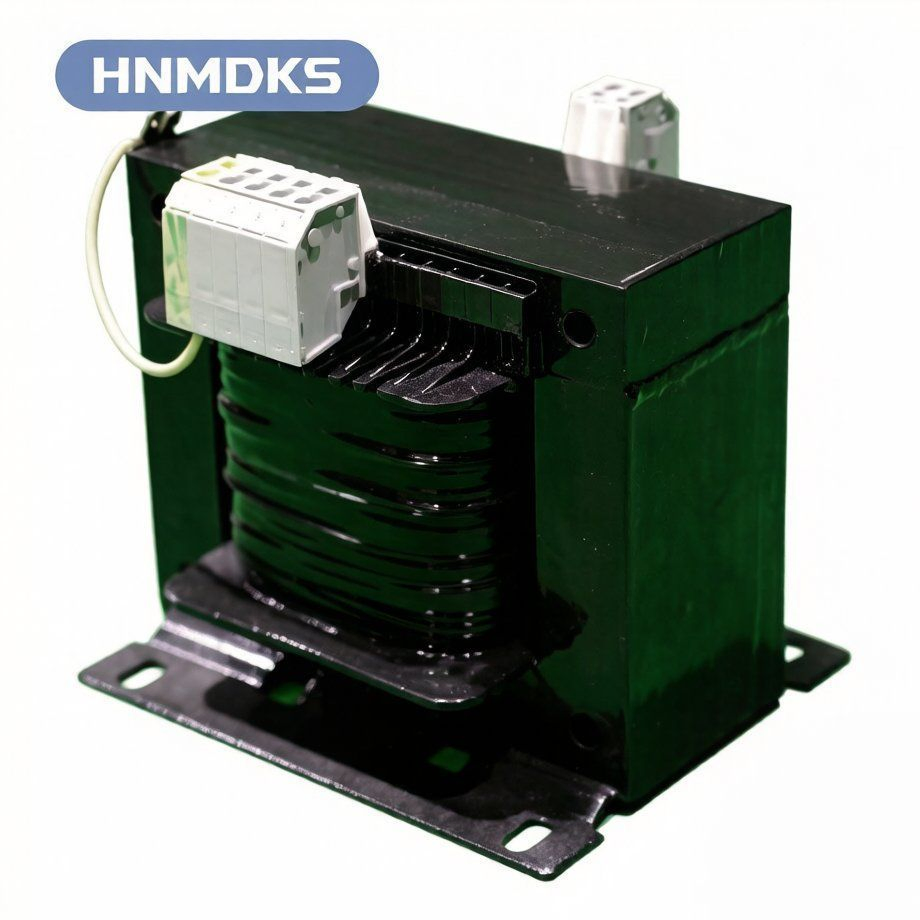

10va-5000va Transformador de Baixa Frequência de Controle de Fase Única Isolado de Baixa Tensão 5V-3300V Transformador a Seco de Cobre Personalizado para Distribuição de Energia
Descrição do produto
📋
Informação Básica
N ° de Modelo:
LA...Series
Testemunho:
Transformer Tipo Núcleo
Método de arrefecimento:
AN
Tipo de enrolamento:
separado / personalizado
Certificação:
CE, UL
Uso:
Transformador monofásico, Retificador Transformer, Transformador de potência, transformador de controlo
Características de frequência:
Frequência de Potência
Forma do Núcleo:
EI
Capacidade:
10 - 5000va
Tensão de entrada:
0-3300V
Tensão de saída:
0-3300V
Classe de isolamento:
B
Material de enrolamento:
cobre/alumínio
Padrão de design:
EN 61558, UL 5085
Temperatura ambiente:
40℃
Temperatura de armazenamento:
50℃
Classe de protecção:
IP00/20/23/54
Acessório:
sensor de temperatura, fusível, cabo
Pacote de Transporte:
caixa de madeira
Especificação:
cobre/aço
Origem:
China
⚙️
Descrição de Produto

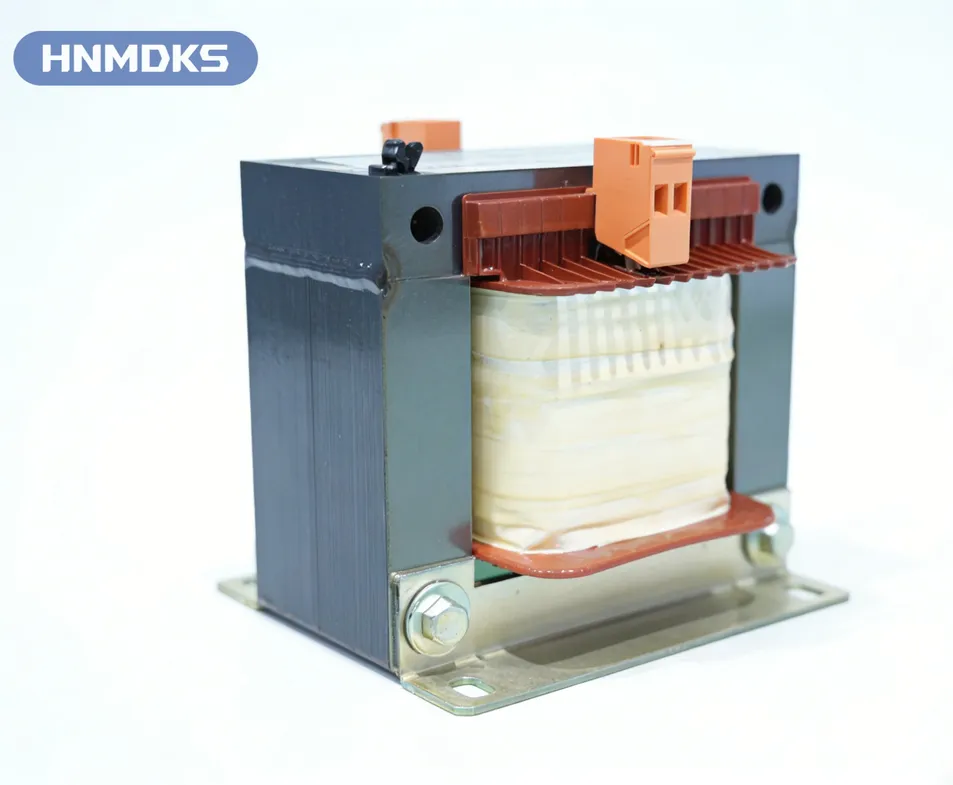

Transformador monofásico do tipo EI
O transformador monofásico do tipo EI vem com um núcleo de chapa de aço laminado de silicone de alta qualidade – estrutura simples, tamanho compacto, baixa perda, alta eficiência. É principalmente utilizado para conversão de tensão e isolamento elétrico em circuitos monofásicos, transformando a entrada de 220 V/380 V em várias tensões de saída para se adaptar a diferentes necessidades de energia. Pode estabilizar eficazmente a tensão de saída, reduzir a interferência de flutuação da rede e aumentar a fiabilidade do equipamento eléctrico. Amplamente utilizado em edifícios residenciais, pequenas lojas, pequenos equipamentos industriais, eletrodomésticos e instrumentos eletrônicos de precisão. É a peça de suporte central para distribuição de energia de baixa tensão e pequenos dispositivos elétricos.
📊
Especificação
| Parâmetro Técnico | |
|---|---|
| Fases | 1 |
| Capacidade | 0 - 5000 VA |
| Tensão de entrada | 0 - 1000 V |
| Tensão de saída | 0 - 1000 V |
| Frequência | 50 / 60 Hz |
| Classe de isolamento | B |
| Classe de proteção | IP00/20/23/54 |
| Padrão | EN 61558, UL 5085 |
| Arrefecimento | AN |
| Ruído | ≤ 65 dB(A) |
| Material | Cobre/alumínio |
| Temperatura ambiente | -5 ~ 40 ℃ |
| Temperatura de armazenamento | -5 ~ 50 ℃ |

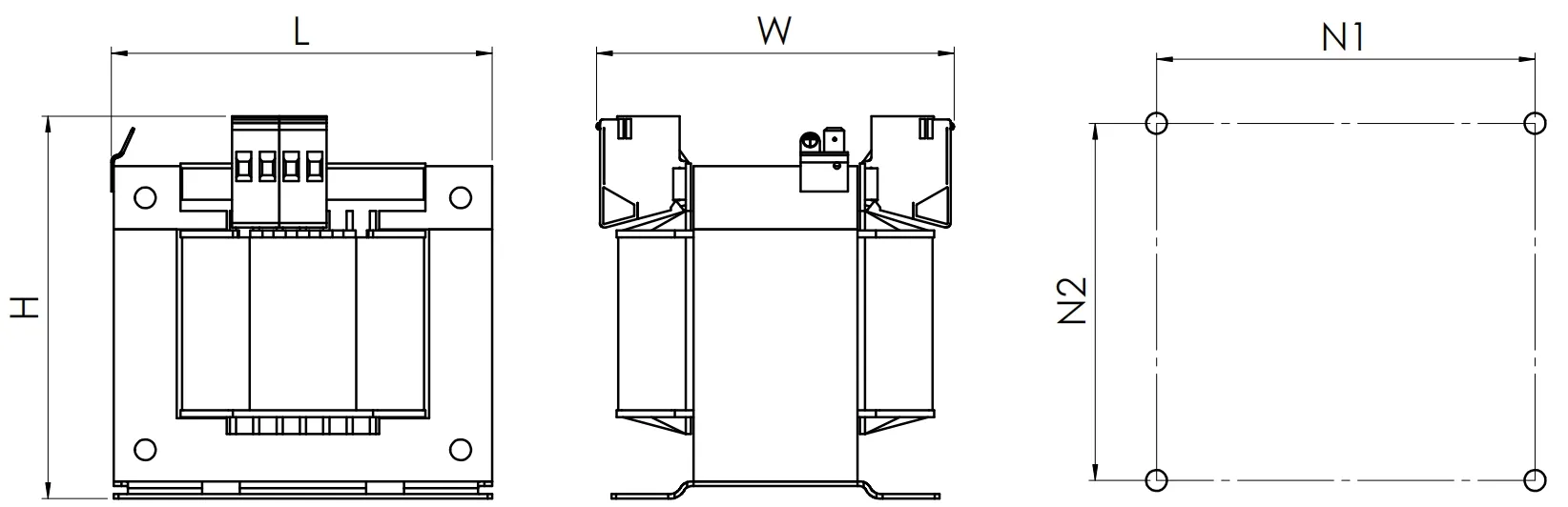

| Digite | Capacidade UL/VA | Capacidade máxima/VA | Comprimento L/mm | Largura L/mm | Altura H/mm | Orifício N1/mm | Orifício N2/mm |
|---|---|---|---|---|---|---|---|
| L20 | 30 | 50 | 62 | 80 | 75 | 50 | 42 |
| LA22 | 50 | 75 | 68 | 82 | 80 | 50 | 42 |
| L23 | 55 | 80 | 68 | 94 | 80 | 50 | 54 |
| L25 | 60 | 90 | 77 | 94 | 88 | 58 | 56 |
| L26 | 70 | 100 | 77 | 100 | 88 | 58 | 64 |
| LA28 | 80 | 120 | 86 | 90 | 97 | 64 | 64 |
| LA29 | 125 | 150 | 86 | 102 | 97 | 64 | 64 |
| LA32 | 150 | 200 | 98 | 102 | 106 | 84 | 86 |
| L33 | 200 | 250 | 98 | 110 | 106 | 84 | 86 |
| L34 | 315 | 350 | 98 | 120 | 106 | 84 | 86 |
| L35 | 400 | 450 | 107 | 120 | 111 | 80.5 | 86 |
| L40 | 500 | 550 | 121 | 114 | 121 | 90 | 85 |
| L41 | 520 | 575 | 122 | 134 | 121 | 90 | 103 |
| L45 | 550 | 600 | 137 | 110 | 135 | 110 | 68 |
| LA46 | 580 | 630 | 137 | 120 | 135 | 110 | 78 |
| L47 | 600 | 650 | 137 | 136 | 135 | 110 | 90 |
| L50 | 630 | 700 | 152 | 114 | 150 | 122 | 90 |
| L51 | 800 | 900 | 152 | 126 | 144 | 122 | 106 |
| LA52 | 1000 | 1100 | 152 | 152 | 144 | 122 | 134 |
| L58 | 1250 | 1350 | 176 | 125 | 164 | 145 | 104 |
| L59 | 1300 | 1500 | 176 | 140 | 164 | 145 | 118 |
| LA60 | 1600 | 1750 | 176 | 145 | 164 | 145 | 126 |
| L61 | 2000 | 2250 | 176 | 160 | 164 | 145 | 138.5 |
| L62 | 2250 | 2500 | 176 | 160 | 164 | 145 | 146 |
| LA64 | 2500 | 3150 | 194 | 176 | 180 | 160 | 164 |
| L77 | 3150 | 4000 | 231 | 160 | 210 | 189 | 129 |
| L78 | 4000 | 5000 | 231 | 176 | 210 | 189 | 164 |
Nota: As dimensões acima são apenas de referência. Consulte o produto real para obter medições precisas.
❓
Perguntas Frequentes (FAQ)
⚡
O que é um transformador monofásico do tipo EI?
É um transformador de baixa frequência que utiliza um núcleo composto por chapas de aço silício nos formatos "E" e "I". Ele é ideal para conversão e estabilização de tensão em circuitos monofásicos.
⚡
Qual a diferença entre os enrolamentos de cobre e alumínio?
Os enrolamentos de cobre oferecem maior condutividade elétrica e eficiência térmica, enquanto a opção de alumínio apresenta uma excelente relação custo-benefício para aplicações menos exigentes.
⚡
Quais são as classes de proteção disponíveis?
Oferecemos diferentes classes de proteção, como IP00, IP20, IP23 e IP54, para garantir o funcionamento seguro do transformador de acordo com o ambiente de instalação (interno ou externo).
⚡
Quais são as principais aplicações deste equipamento?
Ele é amplamente utilizado em circuitos de controle industrial, equipamentos eletrônicos de precisão, eletrodomésticos e sistemas de distribuição de energia de baixa tensão.
⚡
Como selecionar o tamanho correto do transformador?
Consulte nossa tabela técnica de dimensões. Você deve verificar a capacidade necessária em VA e as dimensões físicas limite (comprimento, largura e altura) do seu local de montagem.
