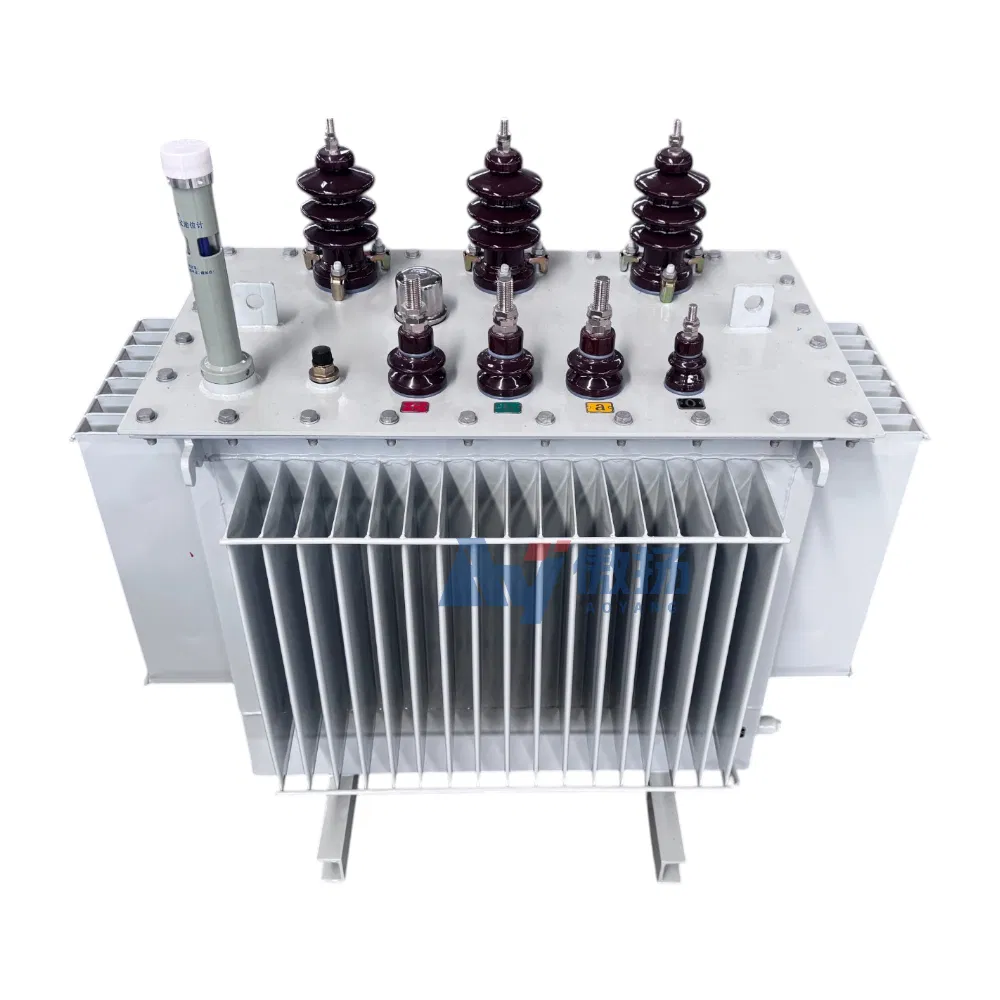

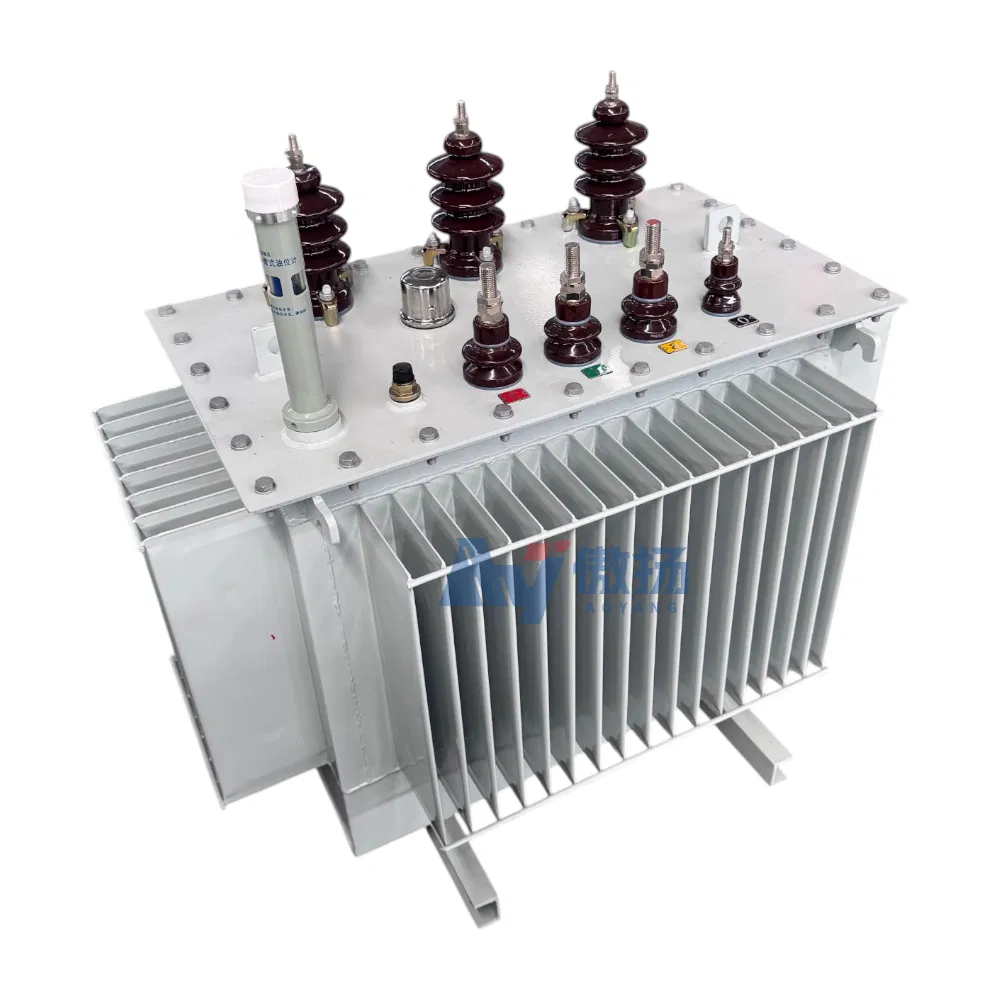

S11 Transformador Elétrico Trifásico Transformador Elétrico Transformador de Isolação Transformador de Potência
Descrição do produto
Informação Básica
N ° de Modelo.
S9-S13-M-1000KVA/10KV
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Transformador de Dois Enrolamentos
Certificação
ISO9001-2000, ISO9001, CCC
Uso
Transformador monofásico, Retificador Transformer, Combinado Transformer, Transformador de potência, Transformador de distribuição
Características de frequência
Frequência de Potência
Forma do Núcleo
EI
Pacote de Transporte
embalagem de caixa de madeira
Especificação
800 kg
Origem
China
Código HS
8504210000
Capacidade de Produção
20000picecs/year
Descrição de Produto
⚡

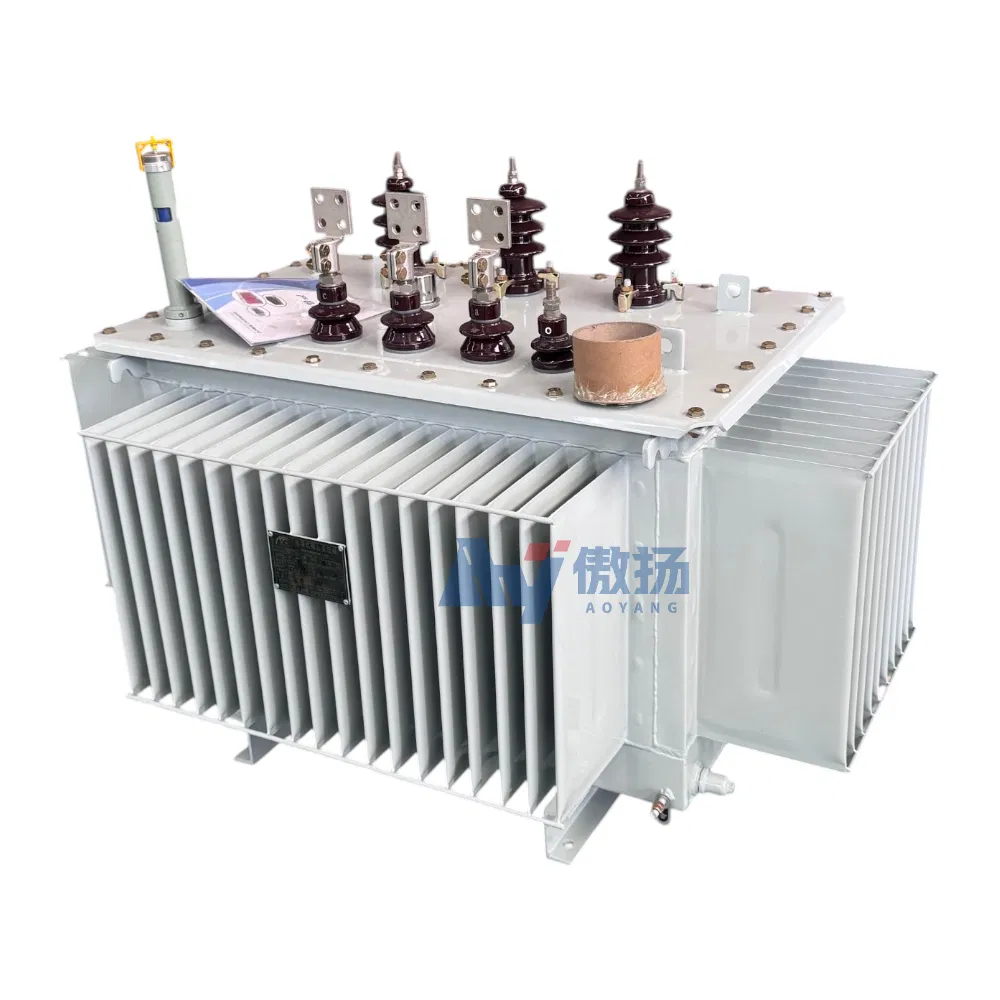

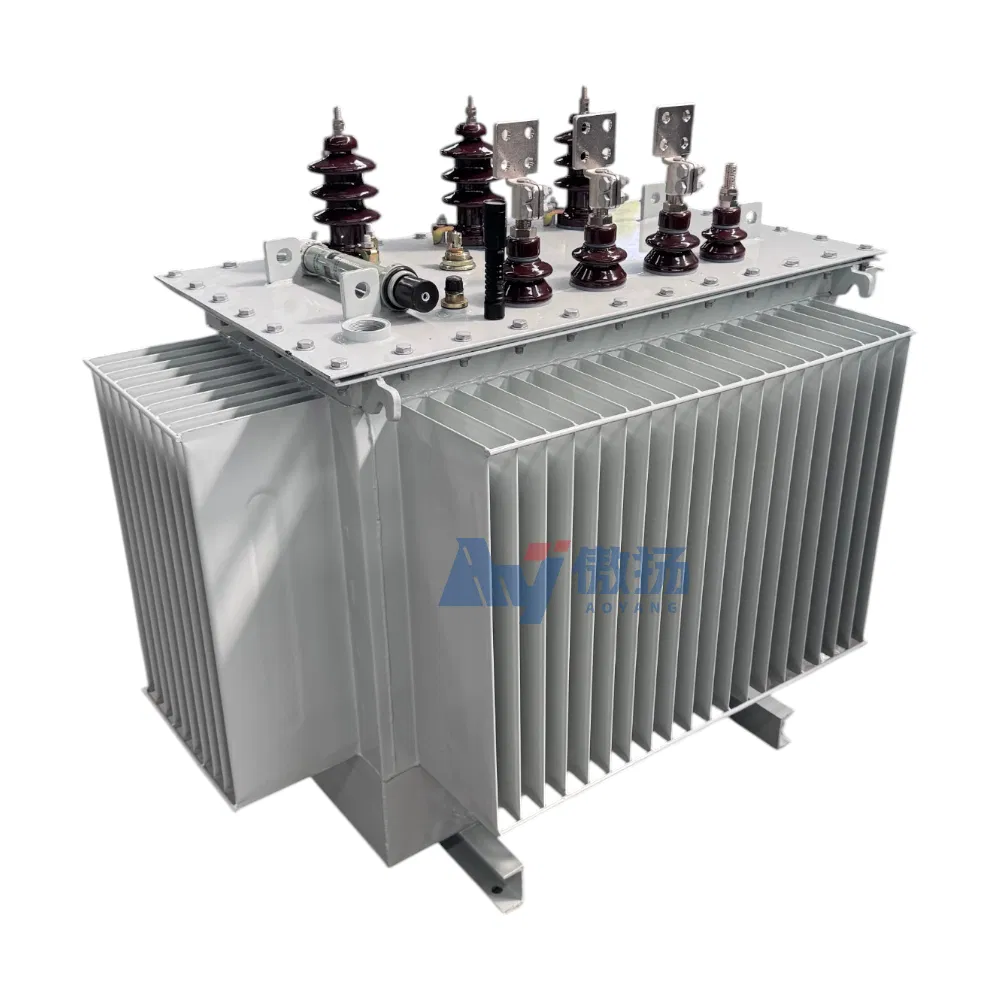

Transformador de distribuição imerso em óleo de redução de potência elétrica trifásica

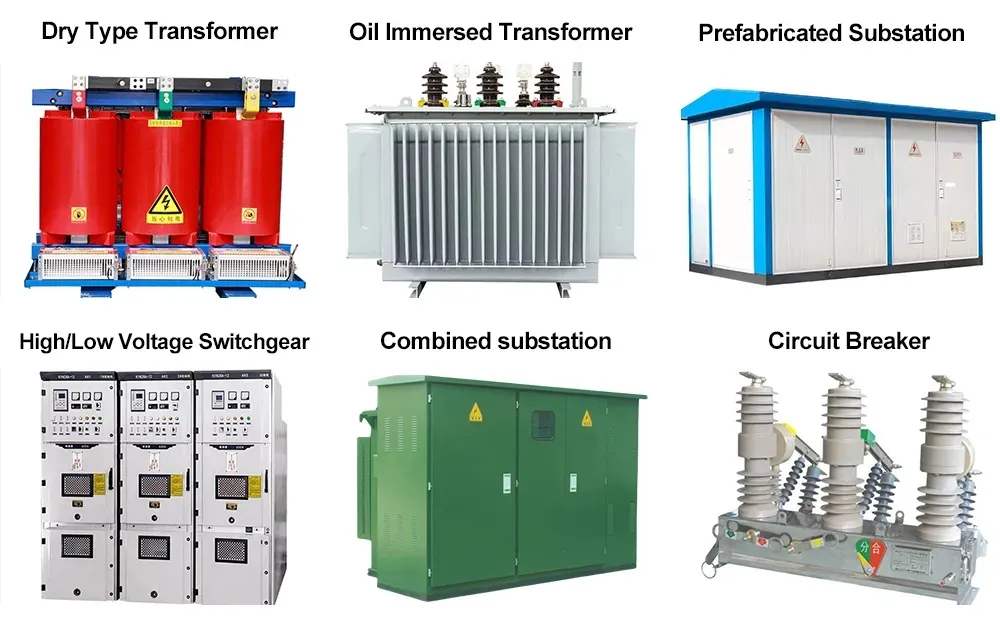

Somos especializados em transformadores do tipo seco e imersos em óleo, criando a solução ideal para sua aplicação específica. As nossas unidades imersas em óleo foram concebidas para um desempenho robusto e elevada eficiência em ambientes industriais e utilitários exigentes, oferecendo uma fiabilidade superior e uma longa vida útil. Para ambientes onde a segurança e o espaço são críticos, os nossos transformadores do tipo seco fornecem uma alternativa ecológica e compacta, sem manutenção.
Especificação

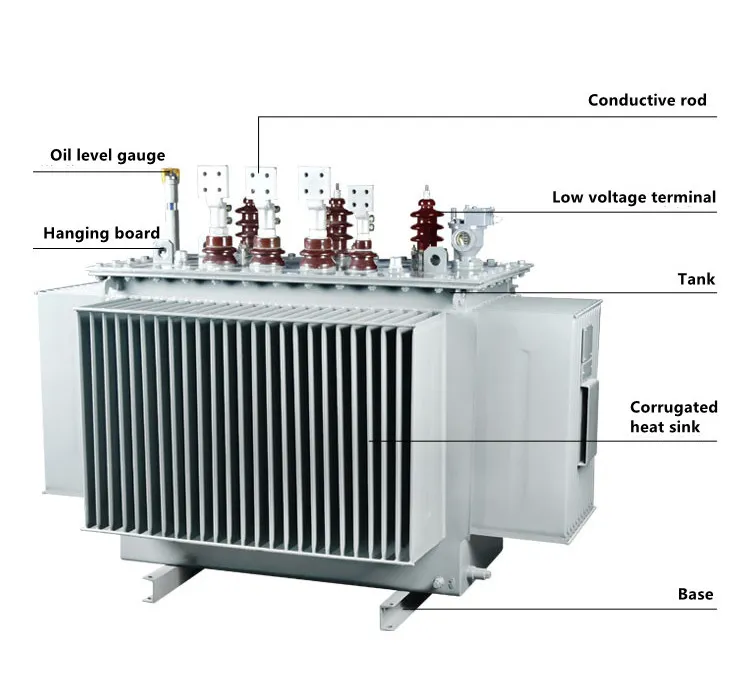

Núcleo de ferro: O núcleo é feito de alta permeabilidade magnética grão orientado frio laminado folha de aço de silício. O núcleo de ferro é um novo tipo de núcleo de ferro, e o núcleo obliaue oblintado tem uma seção central de um degrau multi-escalonado, e o ferro voke e o núcleo de ferro têm seções iguais.

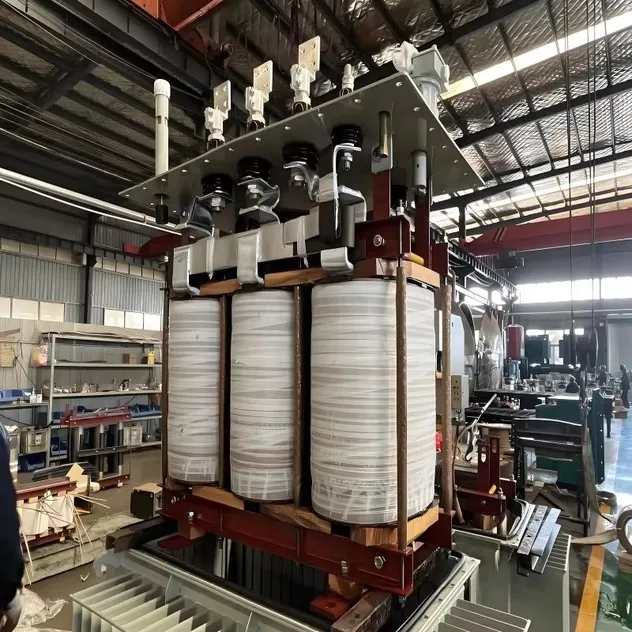

Enrolamento: O enrolamento adota passagem de óleo ondulado, sem processo de pintura por imersão e a correia de aperto é amarrada; os cordões são bobinas concêntricas: o enrolamento de alta tensão tem torneiras correspondentes aos requisitos de tensão de ligação e é conduzido para o comutador de torneiras, o interruptor está montado na tampa da caixa e tem de ser cortado. A tensão da torneira pode ser alterada após a alimentação.
Dispositivo de protecção de segurança: O transformador de 30 a 2000 kVA está equipado com uma válvula de alívio de pressão; pode ser instalado um relé de gás com um terminal de alarme e de disparo, de acordo com os requisitos do utilizador.
Dispositivo de medição da temperatura do óleo: O transformador está equipado com um suporte de tubo de um termómetro de vidro e a sede do tubo está disposta na parte superior do reservatório de óleo e sobressai para o óleo em 120 ± 10 mm; o transformador de 1000 - 2000kVA está equipado com um termómetro de sinal exterior.
| Transformador imerso em óleo | ||||||||
| Modelo do produto | Capacidade nominal KVA |
Tensão nominal | Perda sem carga (W) |
Perda de carga (W) |
Corrente sem carga (%) |
Impedância de curto-circuito % |
||
| HV Alta tensão (KV) |
Gama de derivação de alta tensão (%) |
LV Baixa tensão (KV) |
||||||
| S11 | 50 | 10 | ± 5% | 0.4 | 130 | 910 | 0.6 | 4 |
| S11 | 80 | 180 | 1090 | 0.55 | ||||
| S11 | 100 | 200 | 1310 | 0.55 | ||||
| S11 | 125 | 240 | 1890 | 0.5 | ||||
| S11 | 160 | 280 | 2310 | 0.5 | ||||
| S11 | 200 | 340 | 2730 | 0.45 | ||||
| S11 | 250 | 400 | 3200 | 0.45 | ||||
| S11 | 315 | 480 | 3830 | 0.45 | ||||
| S11 | 400 | 570 | 4520 | 0.35 | ||||
| S11 | 500 | 680 | 5410 | 0.35 | ||||
| S11 | 630 | 810 | 6200 | 0.35 | 4.5 | |||
| S11 | 800 | 980 | 7500 | 0.3 | ||||
| S11 | 1000 | 1150 | 10300 | 0.3 | ||||
| S11 | 1250 | 1360 | 12000 | 0.3 | ||||
| S11 | 1600 | 1640 | 14500 | 0.25 | ||||
| S11 | 2000 | 2240 | 17800 | 0.25 | 5.5 | |||
| S11 | 2500 | 2640 | 20700 | 0.21 | ||||
| S11 | 3150 | 3120 | 24300 | 0.21 | 6 | |||

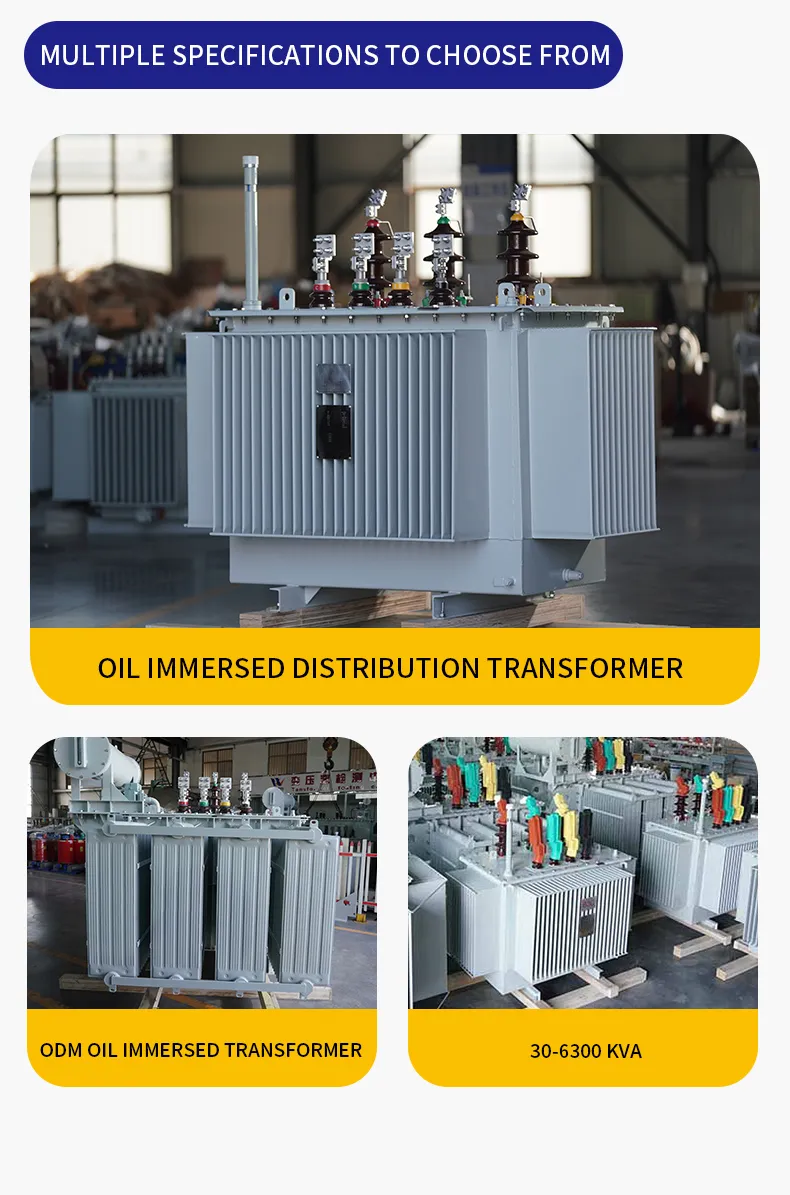

Especificações técnicas
(Configurações personalizadas disponíveis mediante solicitação.)

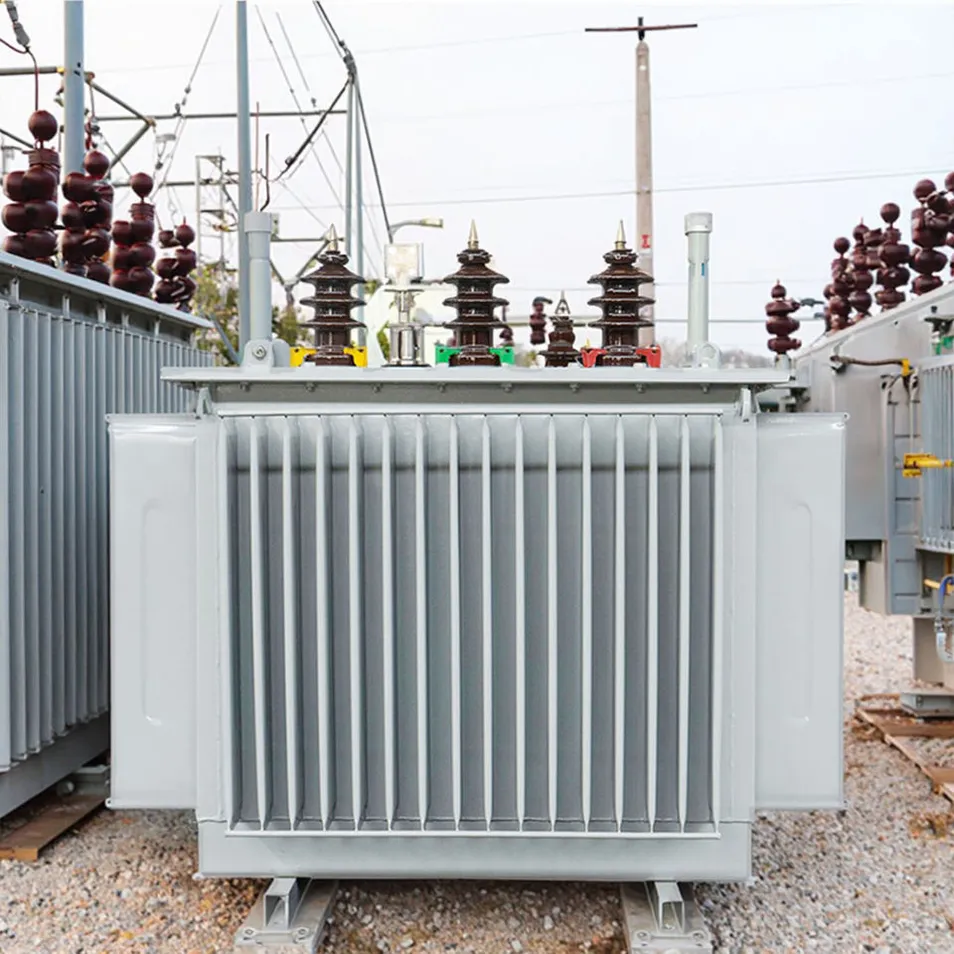

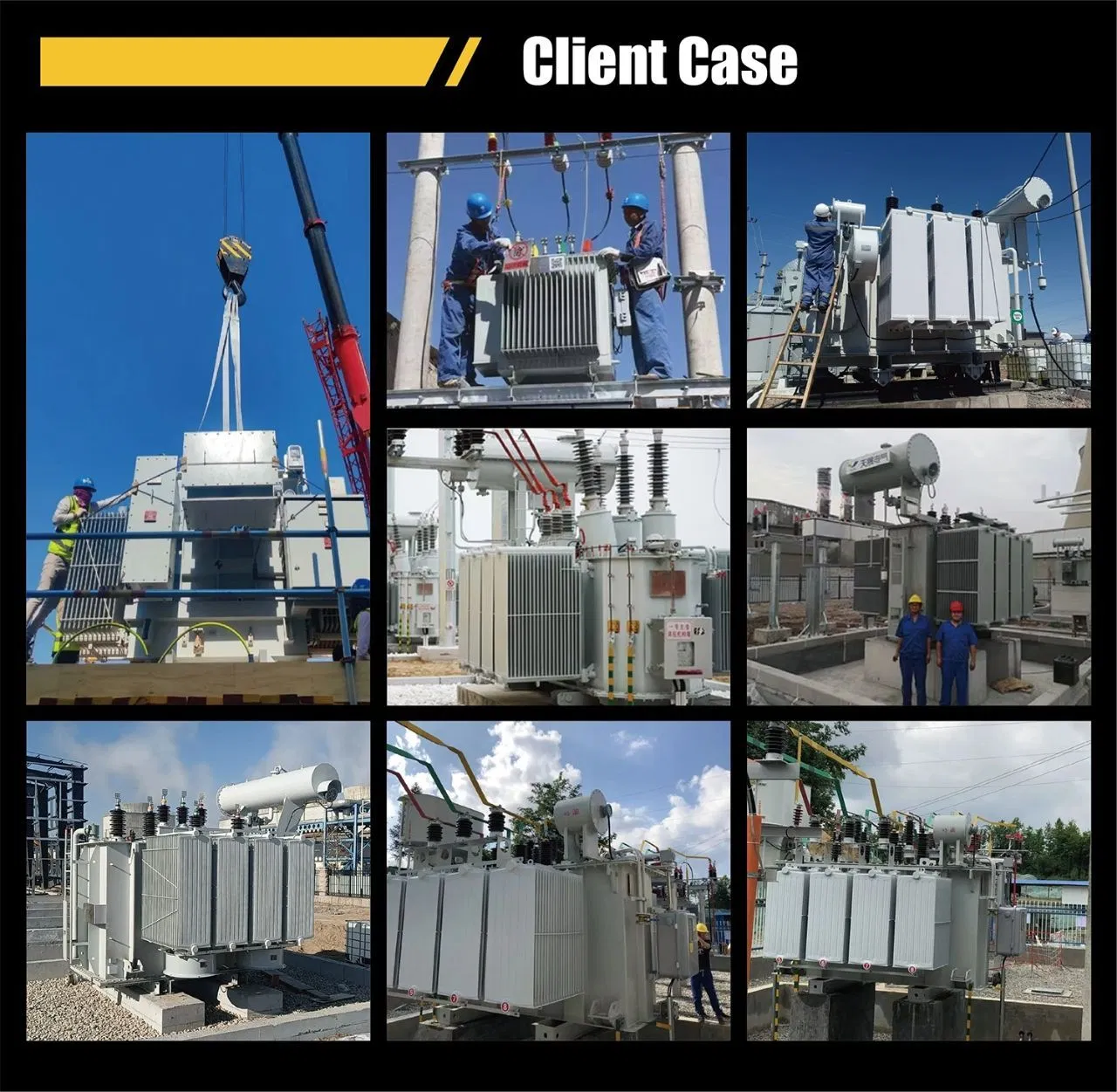

Cena da construção

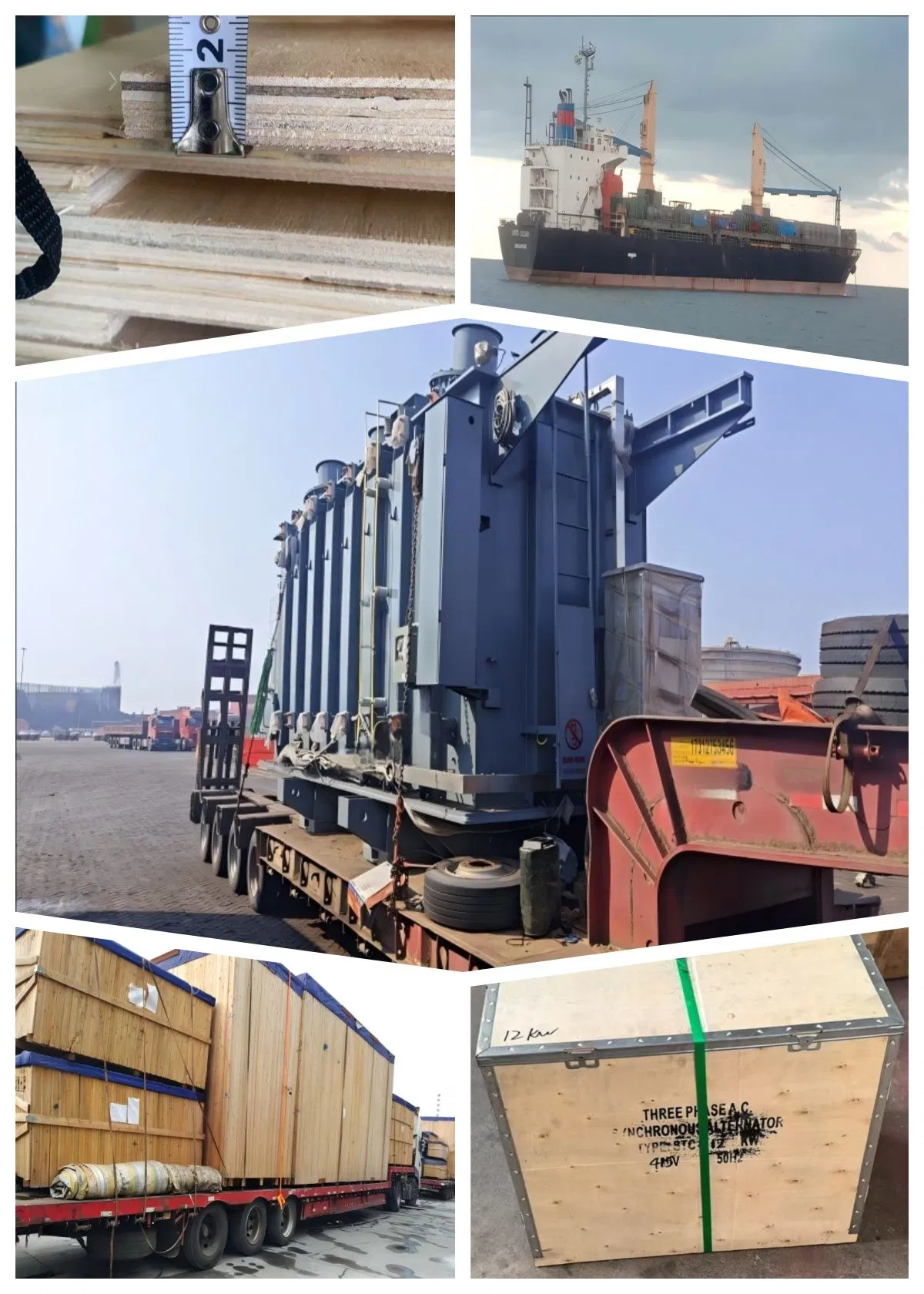

Embalagem e envio
PERGUNTAS FREQUENTES
1. O produto suporta personalização OEM/ODM?
Sim, suportamos serviços personalizados, incluindo ajustes de parâmetros para energia, tamanho, tensão de entrada/saída, nível de proteção (nível IP), ambiente de trabalho (como resistência a explosão, alta temperatura) e fornecemos projeto de solução técnica.
2. Vocês podem fornecer suporte técnico de documentos?
Sim, manuais em inglês, certificados de produtos, relatórios de teste, diagramas de fiação, e outros documentos são fornecidos com as mercadorias, e podemos ajudar os clientes a preencher os documentos necessários para o desalfandegamento das importações.
3. Como posso entrar em contato quando encontrar problemas técnicos?
Fornecemos uma resposta técnica em inglês 24 horas por dia, que pode ser comunicada de forma eficiente por e-mail, aplicativos de mensagens instantâneas ou reuniões online. Em situações de emergência, engenheiros podem ser organizados para fornecer suporte no local.
4. É possível agendar uma visita à fábrica?
Com certeza. Você é muito bem-vindo para visitar as instalações de fabricação a qualquer momento. Entre em contato com a equipe de atendimento para agendar a sua visita oficial.
5. Quais testes de qualidade são realizados nos transformadores antes da entrega?
Todos os transformadores passam por testes rigorosos de fábrica, que incluem testes de resistência de isolamento, teste de relação de tensão, teste de perda sem carga e perda de carga, bem como testes de estanqueidade para garantir zero vazamento de óleo e alta durabilidade sob carga total.
6. Qual é o tempo de entrega e envio dos equipamentos?
O prazo de produção padrão varia de acordo com as especificações solicitadas e volume do pedido. Todas as unidades são devidamente embaladas em caixas de madeira de alta resistência projetadas para exportação, garantindo segurança total durante o trânsito terrestre ou marítimo.
