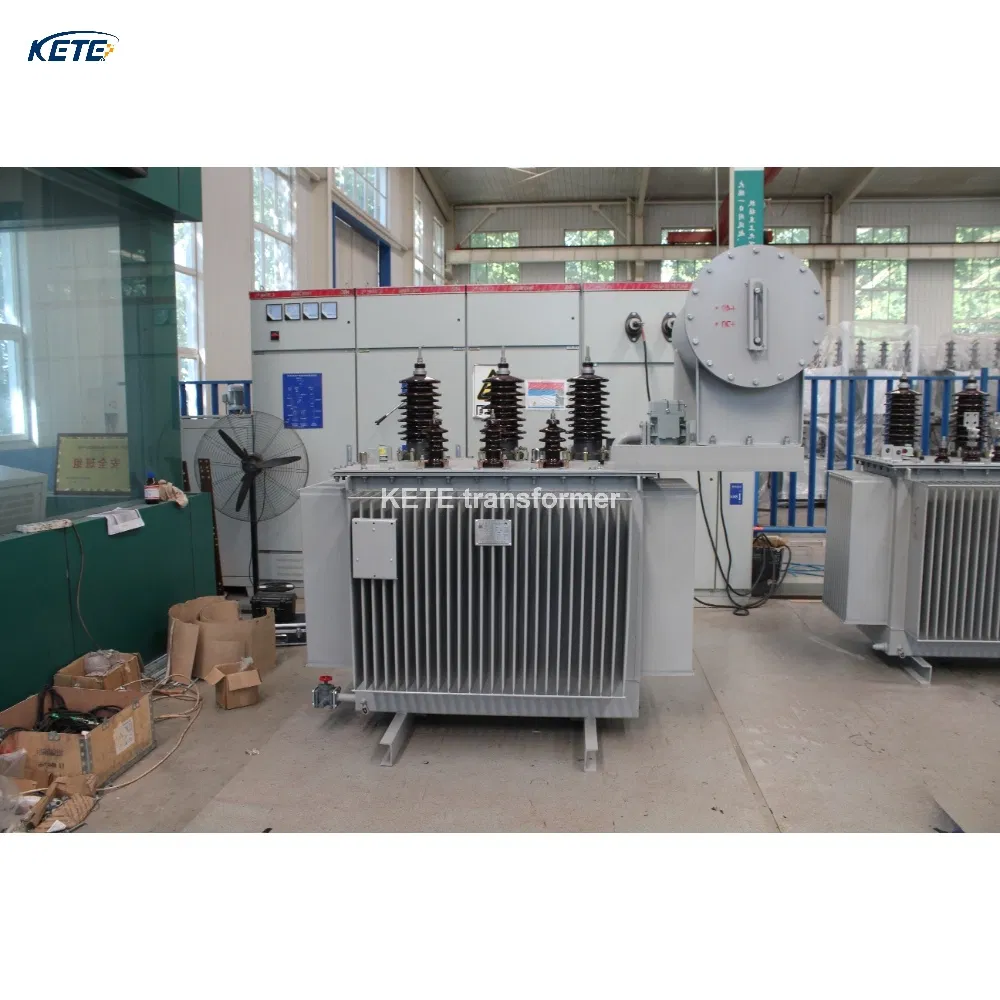

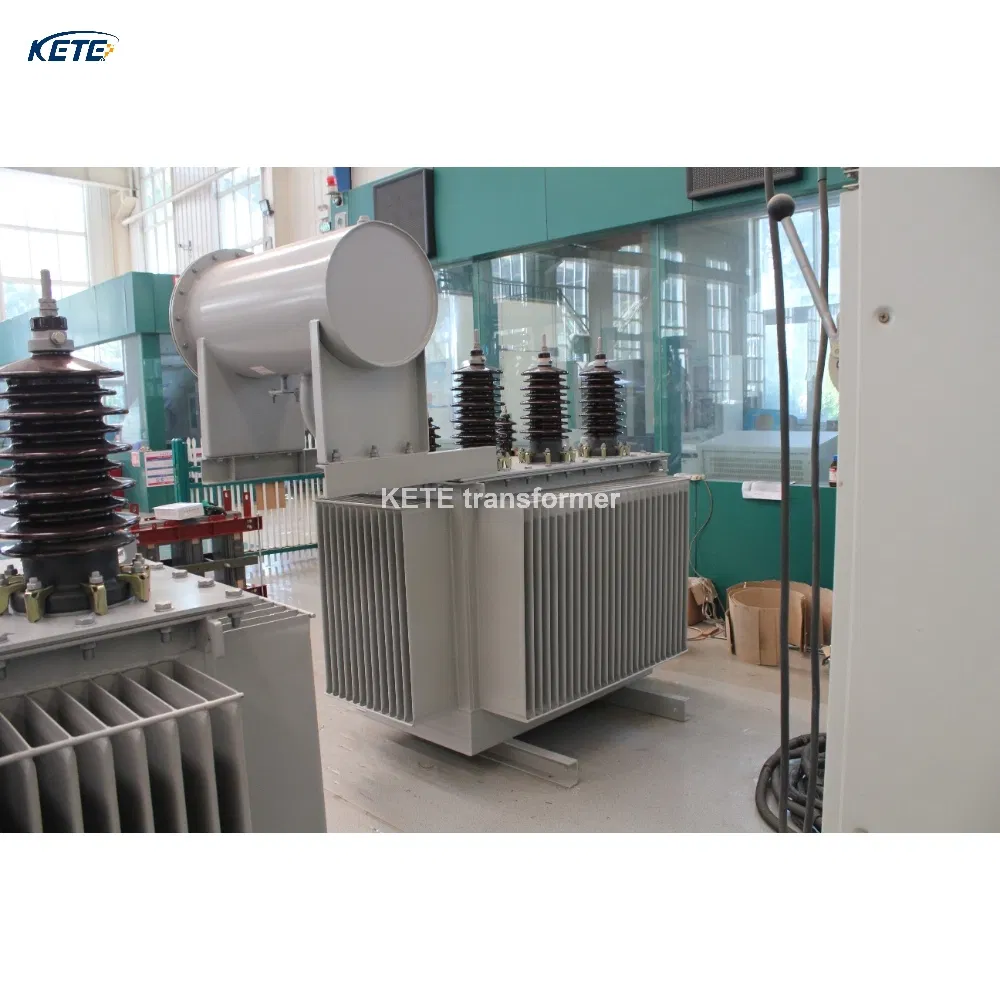

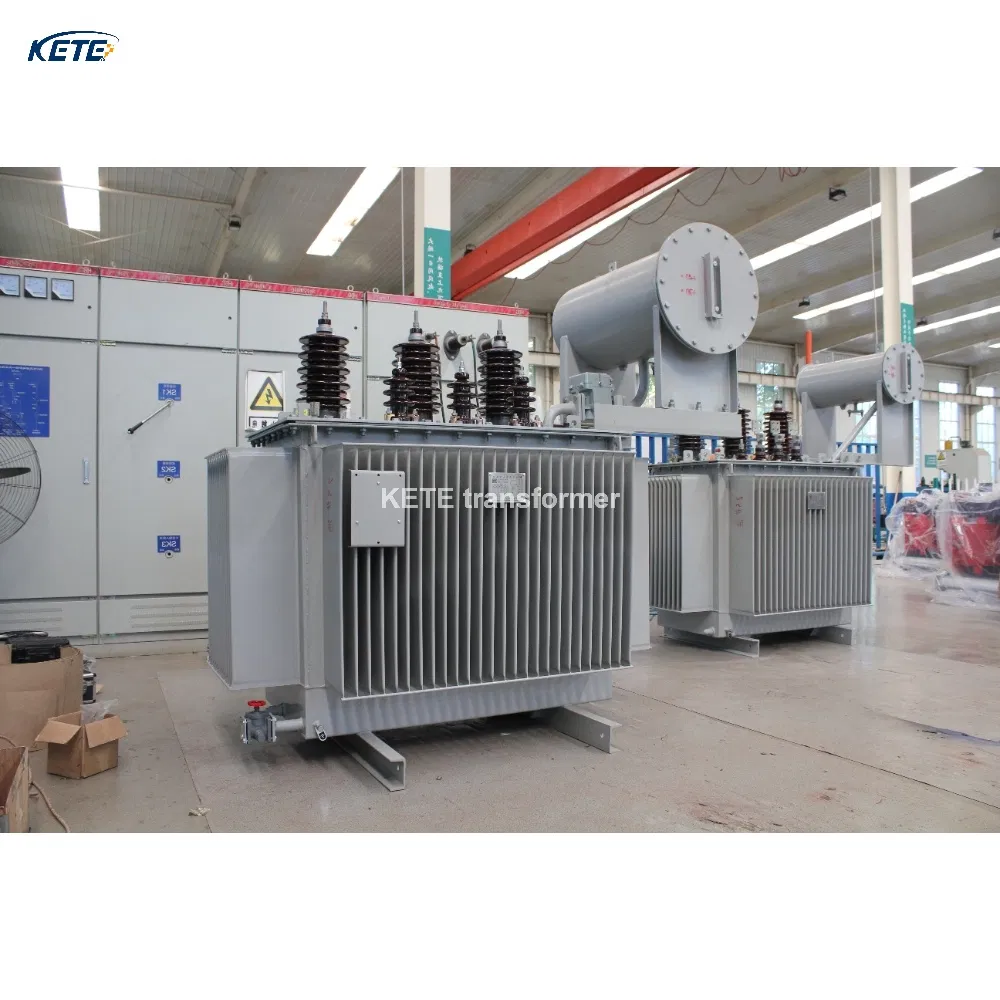

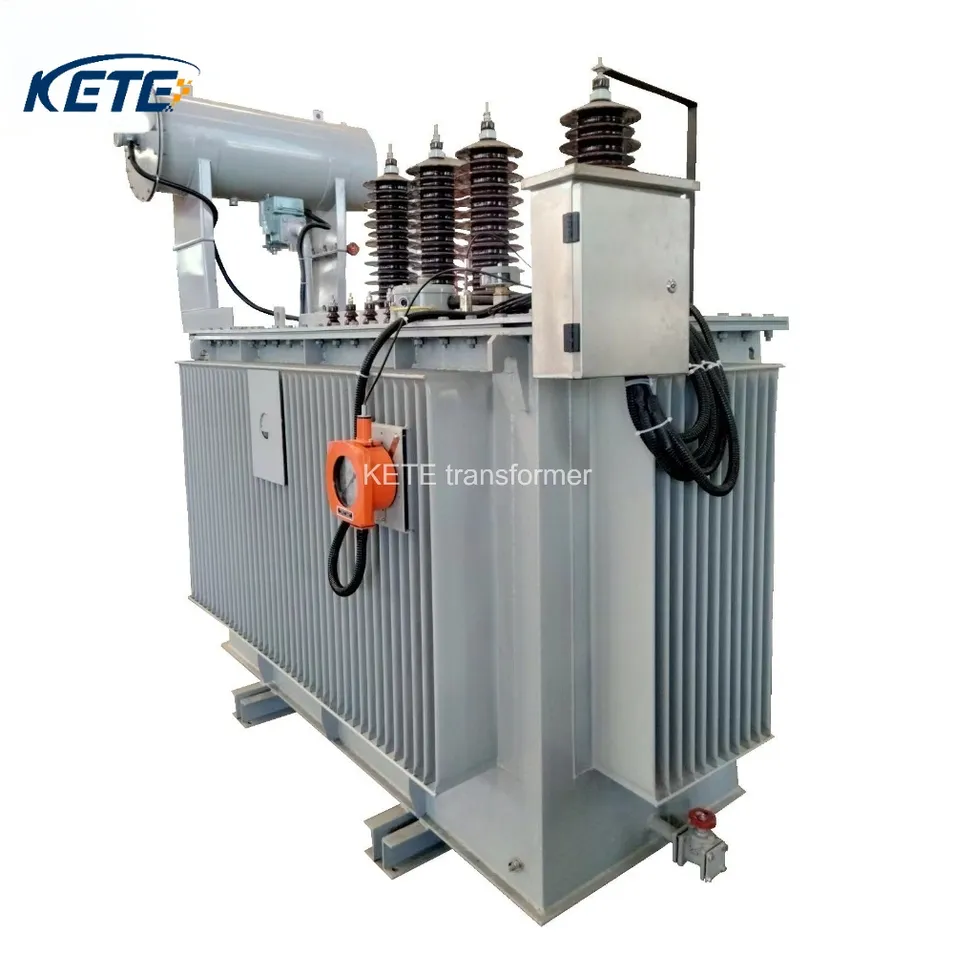

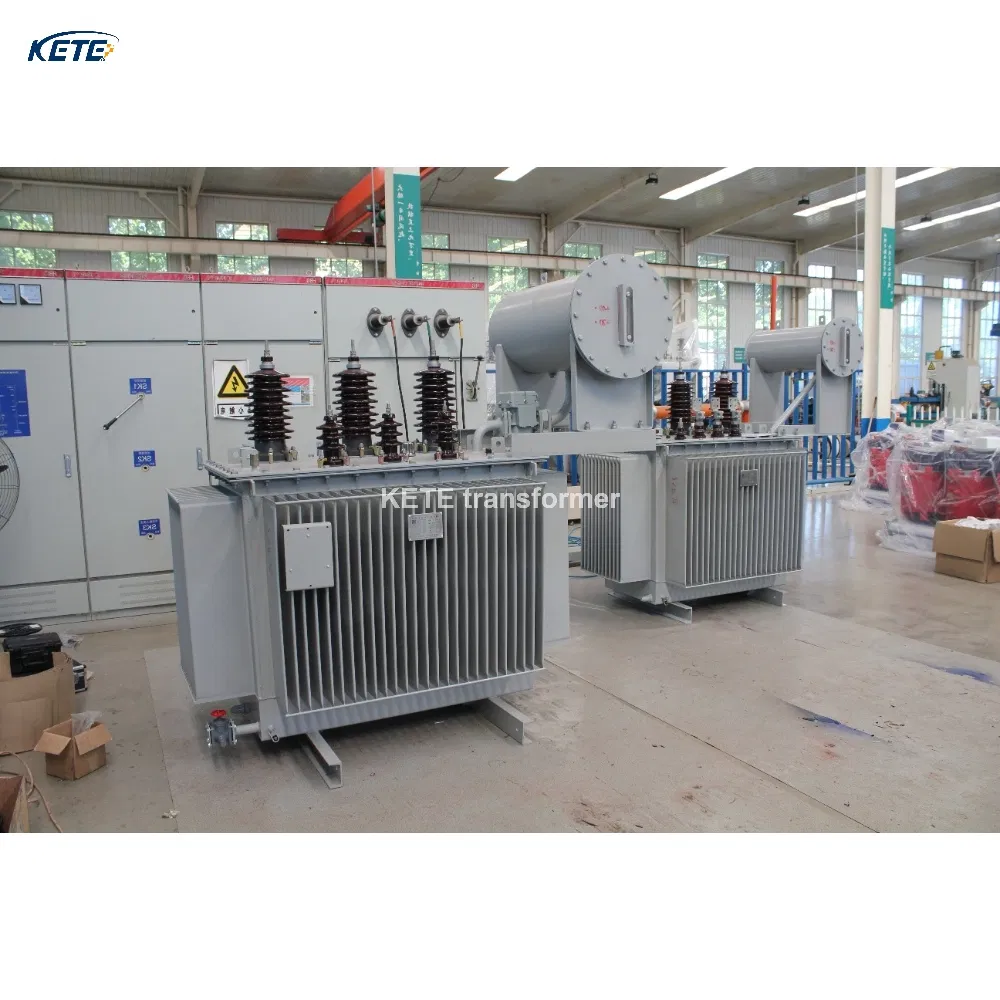

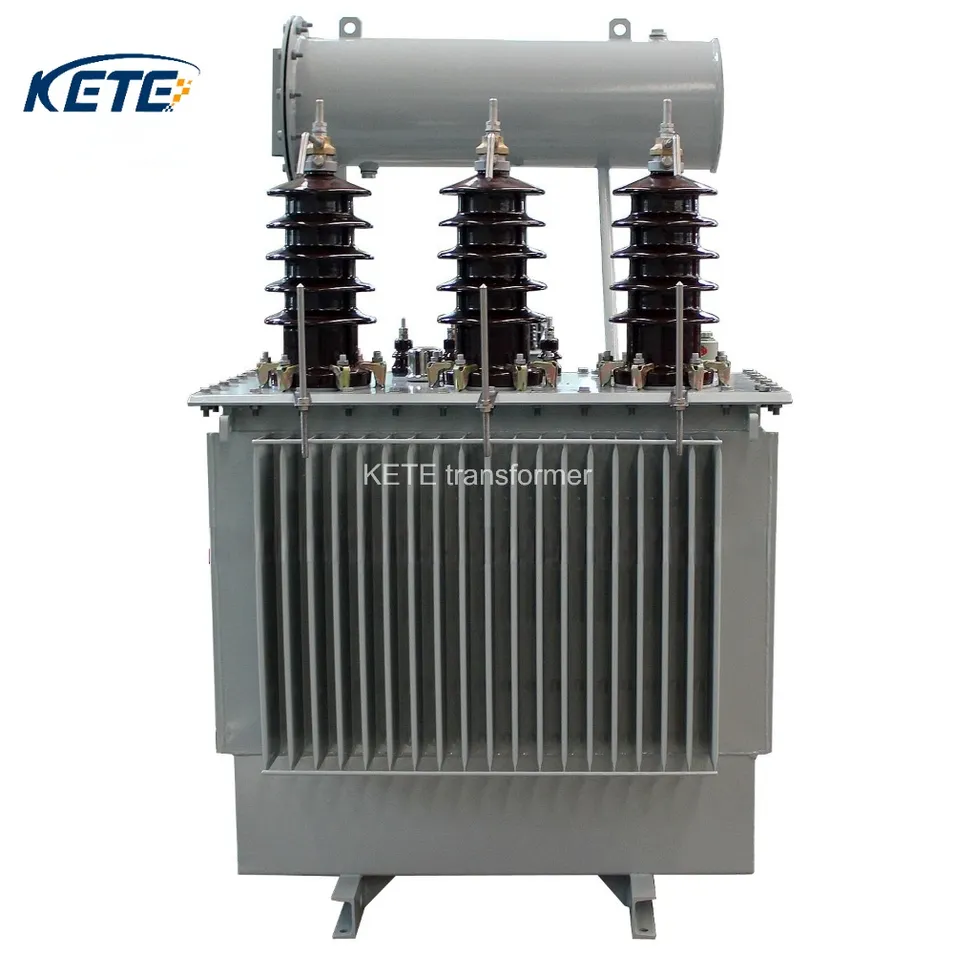

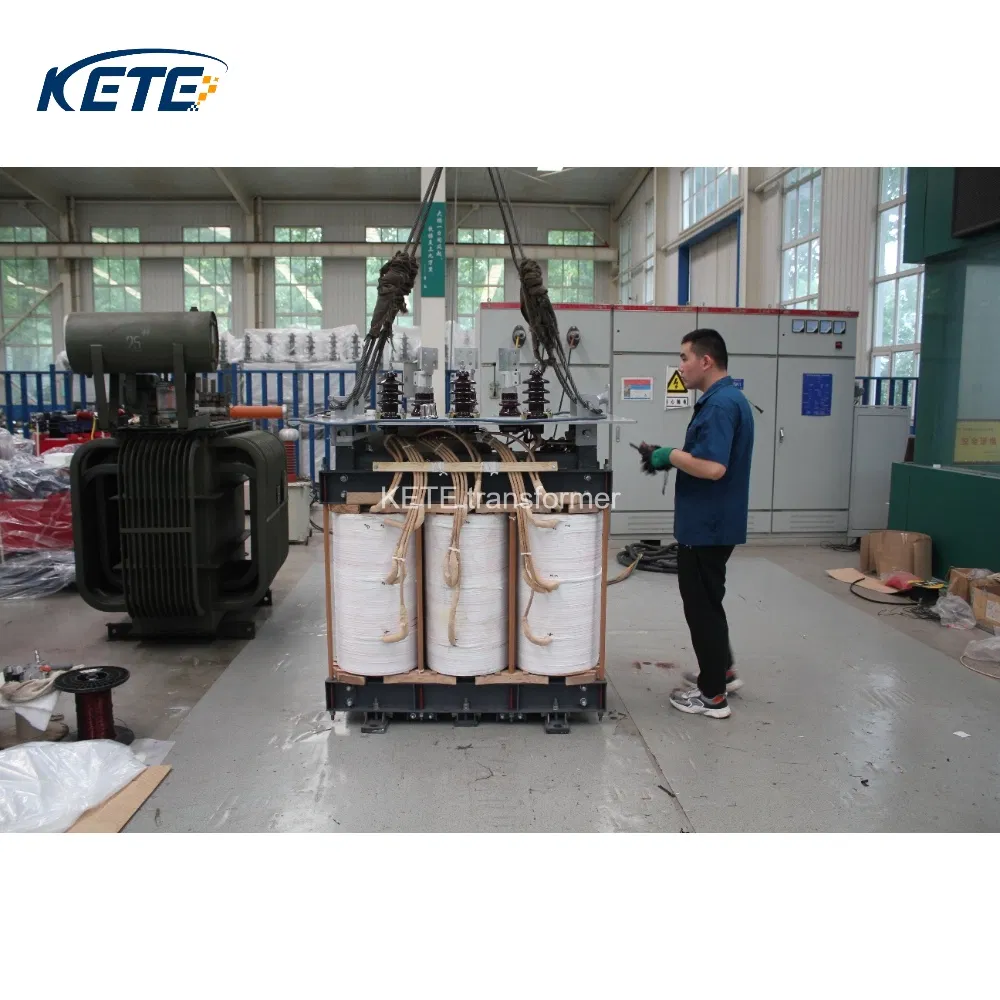

S18 Transformador Retificador Imerso em Óleo 3150kVA 4000kVA 5000kVA 35kv/10kv
Descrição do produto
- Visão Geral
- Informações Básicas
- Especificação
- Perfil da Empresa
- Fábrica e Oficina
- Série de Produtos
- Serviço Pós-venda
- Perguntas Frequentes
Informação Básica
N ° de Modelo.custom made
Método de arrefecimentoTransformador Tipo Imersos em Óleo
Tipo de enrolamentoTransformador Multi-Enrolamento
CertificaçãoISO9001-2000, ISO9001, CCC, ce,gsa,coc,gost,gsa
UsoTransformador monofásico, Retificador Transformer, Combinado Transformer, Transformador de potência, Transformador de distribuição
Características de frequênciaFrequência Baixa
Forma do NúcleoEE
material do núcleochapa de aço de silicone
material de enrolamentocobre/alumínio
intervalo de reforço±5 ou ± 2*2.5%
regulador de tensão5 passos
padrãoIEC60076,GB1094
classe de isolamentoa
frequência50 hz/60 hz
estrutura da bobinatoroidal
ligaçãoyyn0 ou din11
forma do contornotransformador vertical
eficiência98%
método à prova de umidadevedado
alta tensão35 kg
baixa tensão10 kv
capacidade25000kva
Pacote de Transporteexportar caixa de madeira padrão
Especificaçãopersonalizado
Código HS8504210000
Capacidade de Produção5000 peças/ano
Descrição de Produto
Introdução ao Produto
Os transformadores de distribuição imersos em óleo apresentam uma ampla gama de capacidades e configurações flexíveis. Em total conformidade com as normas IEC, ANSI, GB e outras, adaptam-se com precisão a cenários como a construção de linhas de transmissão/distribuição de energia, sistemas de energias renováveis (por exemplo, Eólica, PV) e distribuição de energia para PMEs.
Vantagens do Produto
- Alta dissipação de calor: O óleo isolante (mineral/sintético) tem uma condutividade térmica muito melhor do que o meio de ar dos transformadores do tipo seco. O calor dos enrolamentos/núcleos é rapidamente removido através de convecção natural de óleo ou circulação forçada.
- Isolamento superior e resistência a alta tensão: A força do campo de avaria do óleo isolante (25 - 35 kV/mm) é superior à do ar (~ 3 kV/mm), oferecendo um isolamento fiável sob alta tensão.
- Baixo custo e alto custo-eficiência: O óleo isolante custa menos do que a resina epóxi/papel Nomex de transformadores do tipo seco. Estruturas mais simples reduzem os custos de produção.
- Ciclo de manutenção longo e boa resistência ao tempo: O óleo isolante veda enrolamentos/núcleos de umidade/poeira, retardando a oxidação. Tanques fechados resistem à chuva, neve e altas temperaturas, ideais para áreas rurais/suburbanas.
- Forte capacidade de sobrecarga: A elevada capacidade de calor do óleo isolante reduz o aumento da temperatura durante uma sobrecarga a curto prazo.
Condições de Funcionamento
- Temperatura ambiente: Máxima: 40 ℃; mínima: -25 ℃ (gamas de temperatura mais amplas disponíveis)
- Humidade relativa: ≤ 90% (níveis de protecção mais elevados disponíveis)
- Altitude: ≤ 1000 m (estão disponíveis designs especiais para altitudes mais elevadas)
Âmbito de Aplicação
É amplamente aplicado em cenários centrais, incluindo: Ligações-chave de transmissão e distribuição de energia, fornecimento de energia para produção industrial (linhas de fabrico, maquinaria pesada) e sistemas de fornecimento de energia ao ar livre (adequados para ambientes exteriores exigentes, como locais de construção, áreas rurais).
Especificação
| Capacidade nominal (kVA) | H.V. (kV) | L.V. (kV) | Símbolo de ligação | Perda de carga sem carga (kW) | Perda de carga (kW) | ||||
|---|---|---|---|---|---|---|---|---|---|
| S18 | S20 | S22 | S18 | S20 | S22 | ||||
| 3150 | 35 38.5 ±5 / 2 * 2.5% |
6.3 6.6 10.5 11 |
DD11 | 2.4 | 2 | 1.7 | 21.9 | 20.7 | 20.7 |
| 4000 | 2.9 | 2.3 | 2 | 25.9 | 24.6 | 24.6 | |||
| 5000 | 3.5 | 2.8 | 2.4 | 29.7 | 28.2 | 28.2 | |||
| 6300 | 4.2 | 3.4 | 2.9 | 33.3 | 31.5 | 31.5 | |||
| 8000 | 5.8 | 4.7 | 4 | 36.5 | 34.6 | 34.6 | |||
| 10000 | 7 | 5.7 | 4.8 | 46 | 40.8 | 40.8 | |||
| 12500 | 8 | 6.5 | 5.5 | 51.1 | 48.4 | 48.4 | |||
| 16000 | 9.7 | 7.9 | 6.7 | 62.5 | 59.2 | 59.2 | |||
| 20000 | 11.5 | 9.4 | 7.9 | 75.5 | 71.6 | 71.6 | |||
| 25000 | 13.6 | 11.1 | 9.4 | 89.3 | 84.6 | 84.6 | |||
| 31500 | 16.2 | 13.1 | 11.1 | 106.4 | 100.8 | 100.8 | |||
Perfil da empresa
Fundada em 1996, a empresa tem um capital registrado de 110 milhões de RMB, cobrindo a 260.000m² (área de construção: 67.000 m²) e possui o título de Empresa Nacional de Alta Tecnologia.
Somos especializados na fabricação de equipamentos elétricos (transformadores de distribuição, subestações do tipo caixa, painéis de distribuição de alta/baixa tensão, torres de linhas de transmissão, novas tecnologias e equipamentos de energia) e na qualificação para 110kV e abaixo da construção elétrica, testes e manutenção. Desenvolvemos uma base integrada para I&D, design, produção e construção através da inovação tecnológica.
Certificados com ISO 9001, ISO 14001, OHSAS 18001 e CCC (para 18 produtos de baixa tensão), nossos produtos passaram nas inspeções de CQC. Servem redes de energia urbanas, centrais elétricas, subestações, setores de petróleo/químicos, ferrovias e construção, e são exportados para os EUA, Brasil, Peru, Quênia, Etiópia, Índia, Myanmar, Vietname, etc.
Saudamos sinceramente os parceiros de casa e do estrangeiro para explorar oportunidades de cooperação e prosseguir o desenvolvimento mútuo.

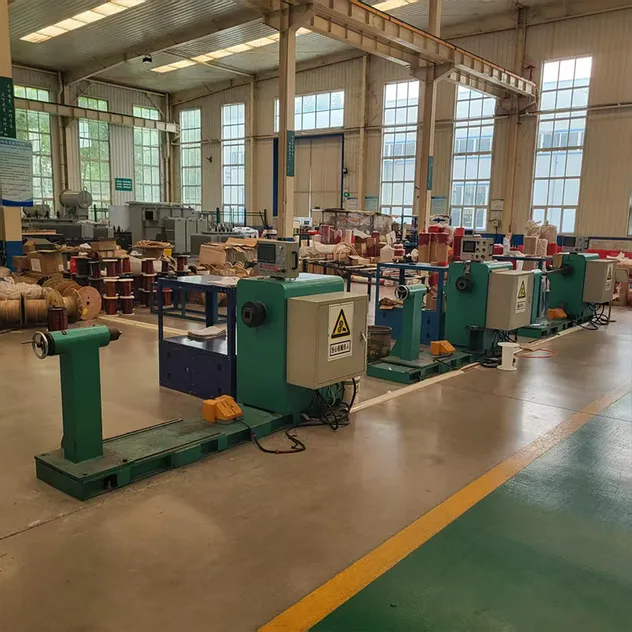

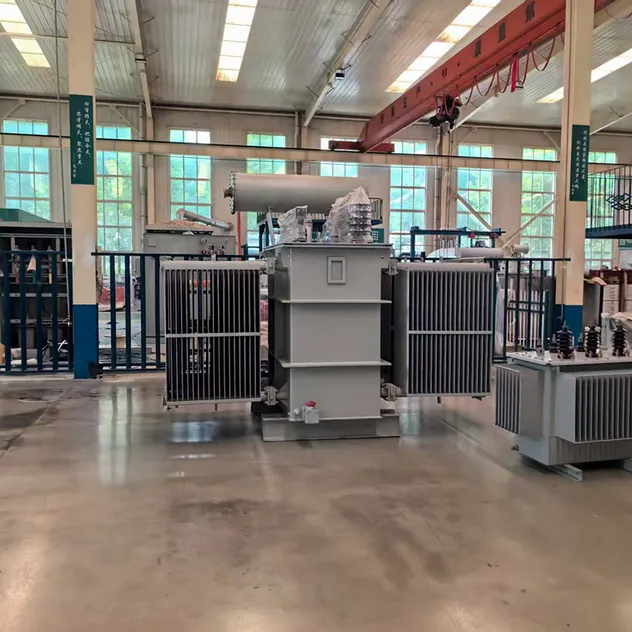

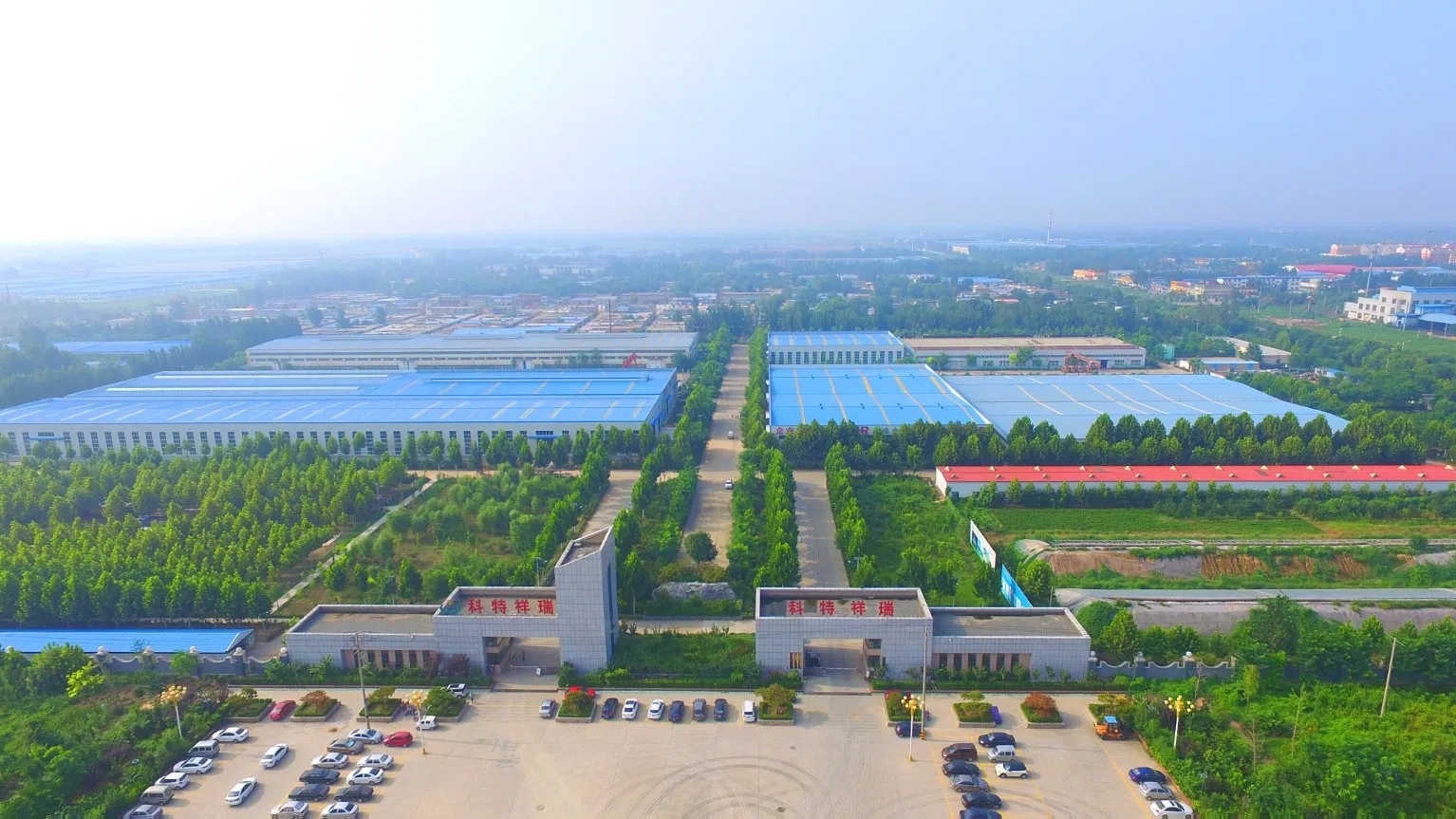

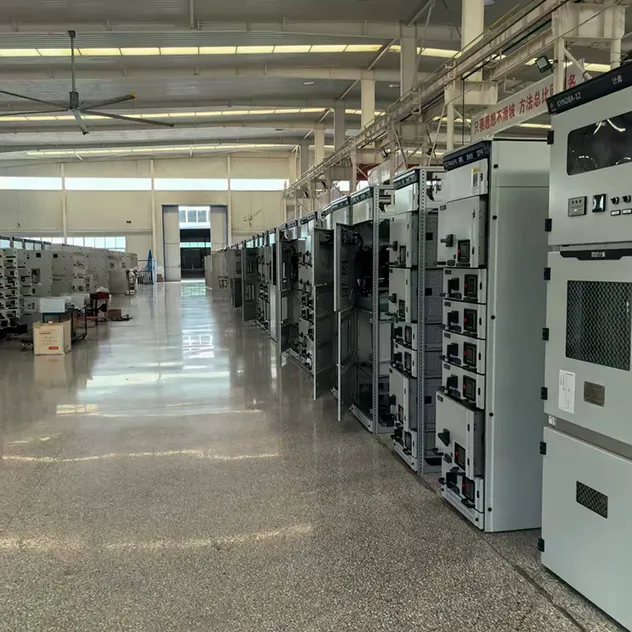

Fábrica e Oficina
Série de Produtos

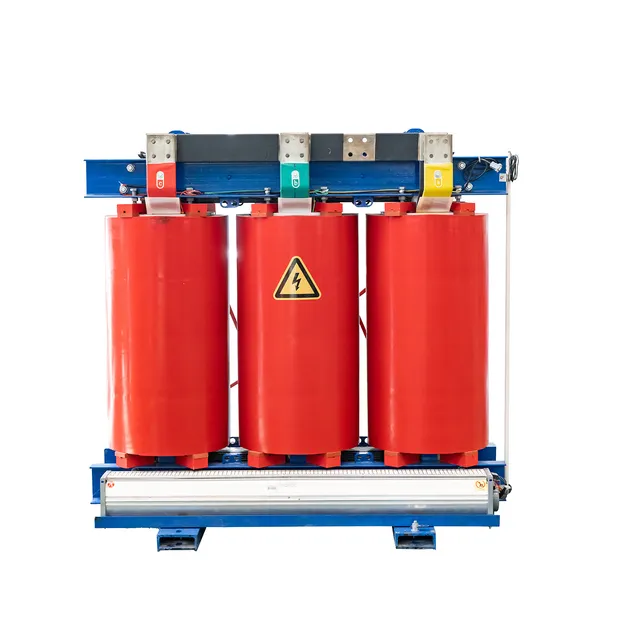

Transformador do tipo seco

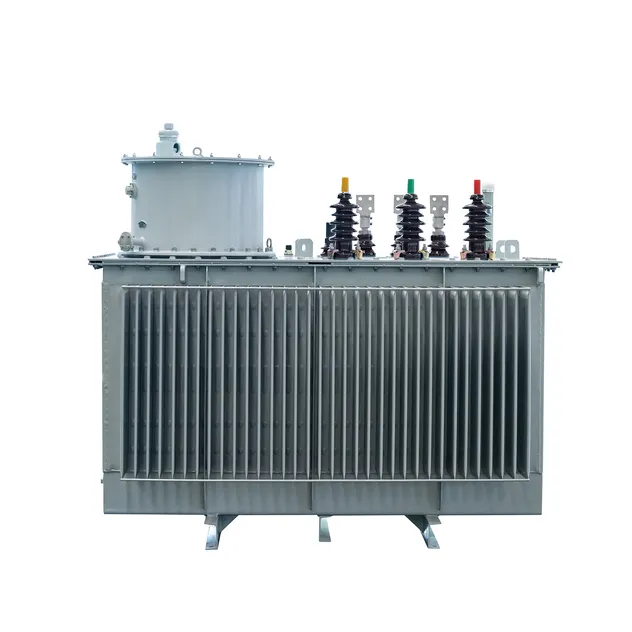

Transformador imerso em óleo

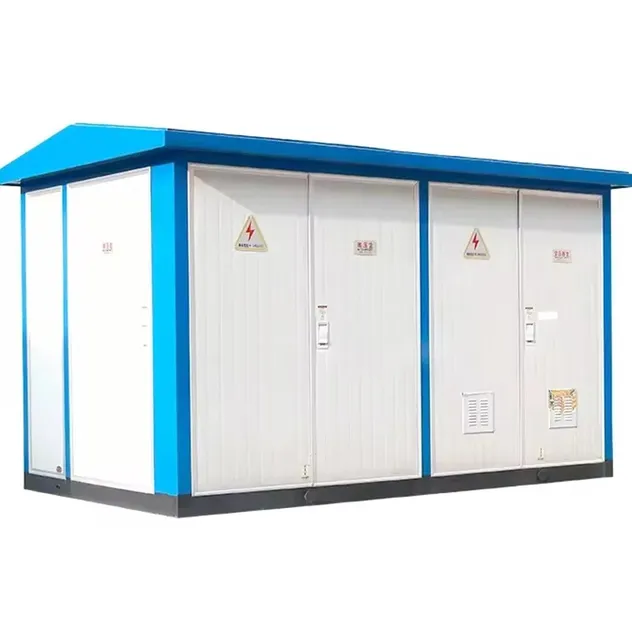

Subestação pré-fabricada

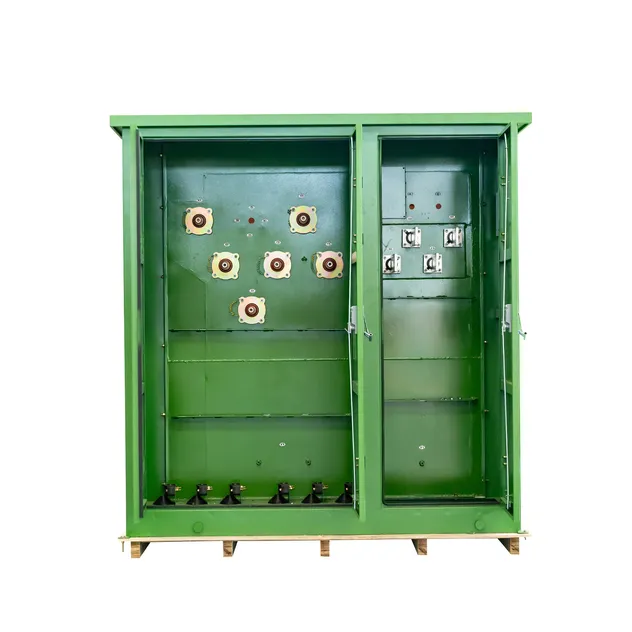

Transformador montado sobre a almofada

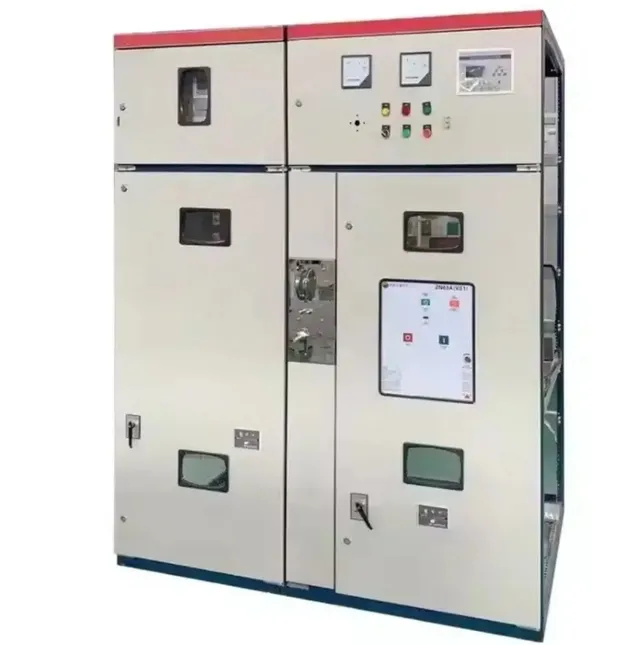

Comutador de alta tensão
Transformador montado no poste
Serviço Pós-venda
01
A cobertura da garantia inclui falhas de desempenho causadas por defeitos de material ou problemas no processo de fabricação, como vazamento de água, falha de isolamento, operação anormal do interruptor, etc.
02
Fornecemos peças sobressalentes para manutenção gratuita. Se necessário, enviaremos técnicos para inspeção e reparo no local, com despesas de viagem suportadas pelo fornecedor.
03
Caso o cliente precise comprar peças sobressalentes adicionais da nossa empresa, as mercadorias podem ser enviadas em geral no prazo de 2 a 7 dias.
04
Linha de apoio técnico disponível 24 horas por dia, 7 dias por semana, garantindo um tempo de resposta e diagnóstico de falhas de ≤ 2 horas.
05
Durante o período de garantia, serão realizadas visitas regulares de acompanhamento (uma vez a cada 3 meses) para fornecer recomendações de manutenção e teste de operação.
06
Após o término do período de garantia, oferecemos serviços de manutenção vitalícios, fornecidos a preço de custo, assim como o fornecimento de peças sobressalentes.
Perguntas Frequentes (FAQ)
1. Serão fornecidos documentos de orientação para instalação dos transformadores?
Para transformadores grandes que requerem a remoção de alguns acessórios para se encaixarem nos recipientes de transporte, nós forneceremos um vídeo de instalação detalhado e uma versão eletrônica das instruções de instalação.
2. Qual é o prazo de entrega e fabricação dos transformadores imersos em óleo?
De um modo geral, se o cliente fornecer desenhos detalhados do projeto e requisitos de especificação, os transformadores abaixo de 2500KVA podem ser concluídos em aproximadamente 20 dias; os transformadores acima de 2500KVA geralmente levam de 30 a 40 dias. O tempo de entrega específico depende da complexidade do equipamento.
3. Como é feita a embalagem dos transformadores imersos em óleo?
Para carga a granel, utilizaremos caixas de madeira reforçadas para a embalagem. Para contentores cheios (FCL), utilizaremos paletes de madeira especiais para reforço e fixação segura. Sob autorização prévia por escrito, também poderemos utilizar embalagens personalizadas com a sua marca.
4. Quais são as condições de pagamento padrão?
Nossas condições de pagamento aceitam: (1) T/T 30% como depósito e 70% antes da entrega; (2) Carta de Crédito (LC) à vista; (3) DP à vista.
5. Quais são os termos de entrega utilizados para envio?
Oferecemos flexibilidade de entrega e trabalhamos sob os termos EXW, FOB, CFR, CIF, além de outras condições de transporte solicitadas e acordadas pelos clientes.
6. O design dos transformadores cumpre com as normas e certificações internacionais do setor?
Sim, nossos transformadores imersos em óleo cumprem rigorosamente os padrões internacionais e nacionais, bem como os principais sistemas de certificação:
• Normas Gerais: IEC 60076, GB 1094
• Certificações: Sistema ISO, Certificação CCC, Certificação CE (União Europeia), Certificação UL (EUA), Certificação GSA (Canadá), Certificação Gost (Rússia) e Certificação COC (África).
• Normas Gerais: IEC 60076, GB 1094
• Certificações: Sistema ISO, Certificação CCC, Certificação CE (União Europeia), Certificação UL (EUA), Certificação GSA (Canadá), Certificação Gost (Rússia) e Certificação COC (África).
