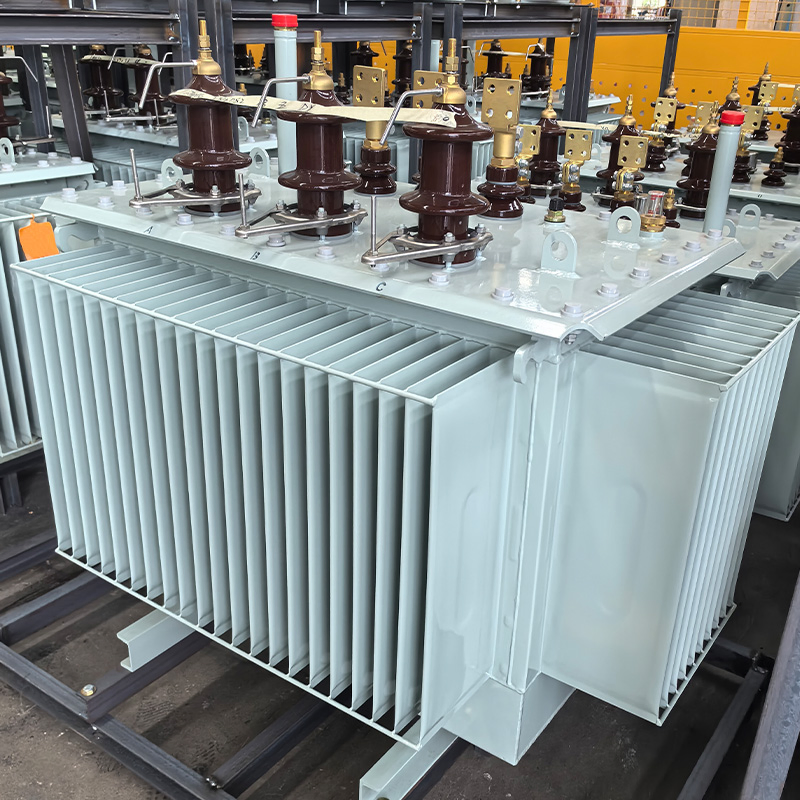

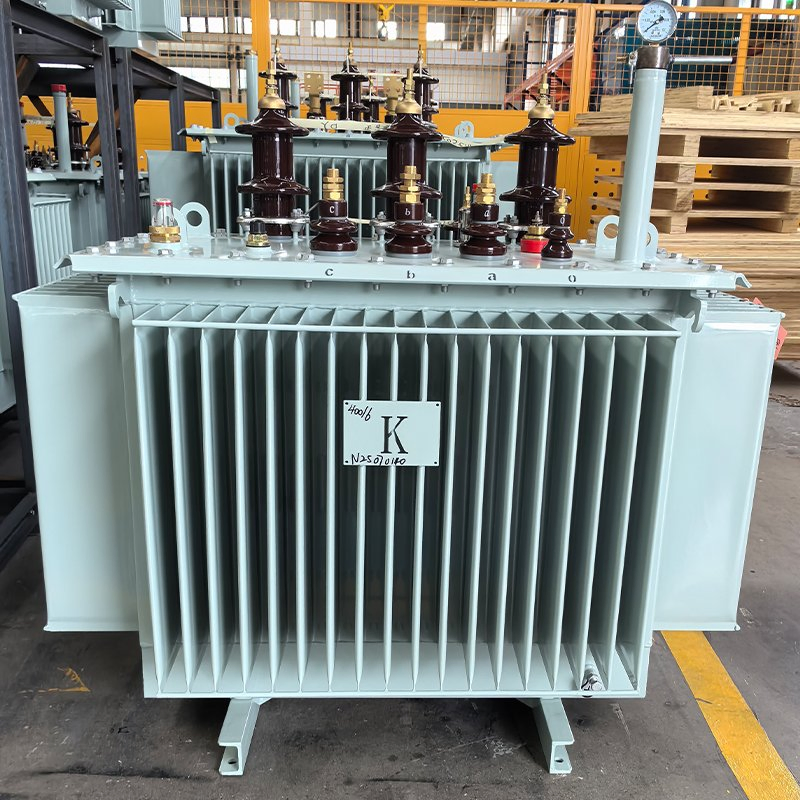

200-2500kVA 10kv 35kv Transformador de Potência Imerso em Óleo de Alta Tensão Trifásico de Distribuição com Liga Amorfosa de Nova Energia
Descrição do produto
- Visão Geral
- Descrição do Produto
- Parâmetros
- Fotos Detalhadas
- Perfil Corporativo
- Clientes
- Embalagem
- FAQ
Visão Geral - Informação Básica
N ° de Modelo
S22
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Transformador de Dois Enrolamentos
Certificação
ISO9001-2000, CCC, CE
Uso
Transformador de potência, Distribuição e Retificador
Características de frequência
Frequência de Potência
Forma do Núcleo
Anel
Capacidade Nominal
30 kva - 2500 kva
Frequência
50 Hz / 60 Hz
Resistência ao Calor
F (100 °C)
Material do Núcleo
Chapa de Aço de Silício
Classe de Isolamento
A
Regulação de Tensão
Sem excitação
Tensão Suportável Indutiva
200% Un
Serviço Pós-Venda
2 Anos
Pacote de Transporte
Caixa de Madeira Padrão para Exportação
Dimensões
955 * 450 * 1010 mm
Descrição do Produto
O transformador totalmente vedado imerso em óleo oferece baixa perda, baixo ruído e alta eficiência, garantindo benefícios de economia de energia e redução da poluição. Ao contrário dos transformadores normais imersos em óleo, elimina o conservador de óleo, utilizando uma elasticidade do tanque ondulado para ajustar automaticamente o volume de óleo. Esse projeto isola o transformador do ar, evitando a degradação do óleo e do isolamento, aumentando a confiabilidade e minimizando as necessidades de manutenção.
Capacidade de Potência: 25-2500KVA
Nível de Tensão: 10KV, 11KV, 13.8KV, 15KV, 20KV, 22KV, 24KV, 30KV, 33KV, 35KV, 36KV
Regulação de Tensão: Fora do circuito ou em carga
Fases: Trifásico ou Monofásico
Símbolo de Ligação: Dyn11, Yyn0 (ou conforme pedido)
Condições Normais: Altitude ≤ 1000m, temp. ambiente ≤ 40°C
Parâmetros do Produto
| Parâmetro Técnico Principal (Customizável conforme requisitos do cliente) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Capacidade Nominal (KVA) | Combinação de Tensão | Vector Grupo | Perda Sem Carga (KW) | Perda de Carga (KW) | Corrente Sem Carga (%) | Impedância de Curto-Circuito | Peso (kg) | |||
| Alta Tensão (KA) | Faixa de Regulação | Baixa Tensão (KA) | Peso do Óleo | Peso Bruto | ||||||
| 30 | 20-10 | ± 5% ou ± 2×2.5% | 0.4 | Dyn11 | 0.09 | 0.66 | 2.1 | 5.5 | 180 | 420 |
| 50 | 0.13 | 0.96 | 2.0 | 150 | 495 | |||||
| 80 | 0.18 | 1.37 | 1.8 | 190 | 635 | |||||
| 100 | 0.20 | 1.65 | 1.6 | 215 | 710 | |||||
| 160 | 0.29 | 2.42 | 1.4 | 285 | 945 | |||||
| 250 | 0.40 | 3.35 | 1.2 | 390 | 1295 | |||||
| 400 | 0.57 | 4.73 | 1.0 | 515 | 1712 | |||||
| 630 | 0.81 | 6.82 | 0.9 | 6.0 | 565 | 2450 | ||||
| 1000 | 1.15 | 11.33 | 0.7 | 840 | 3650 | |||||
| 2500 | 2.34 | 22.22 | 0.5 | 1300 | 5650 | |||||

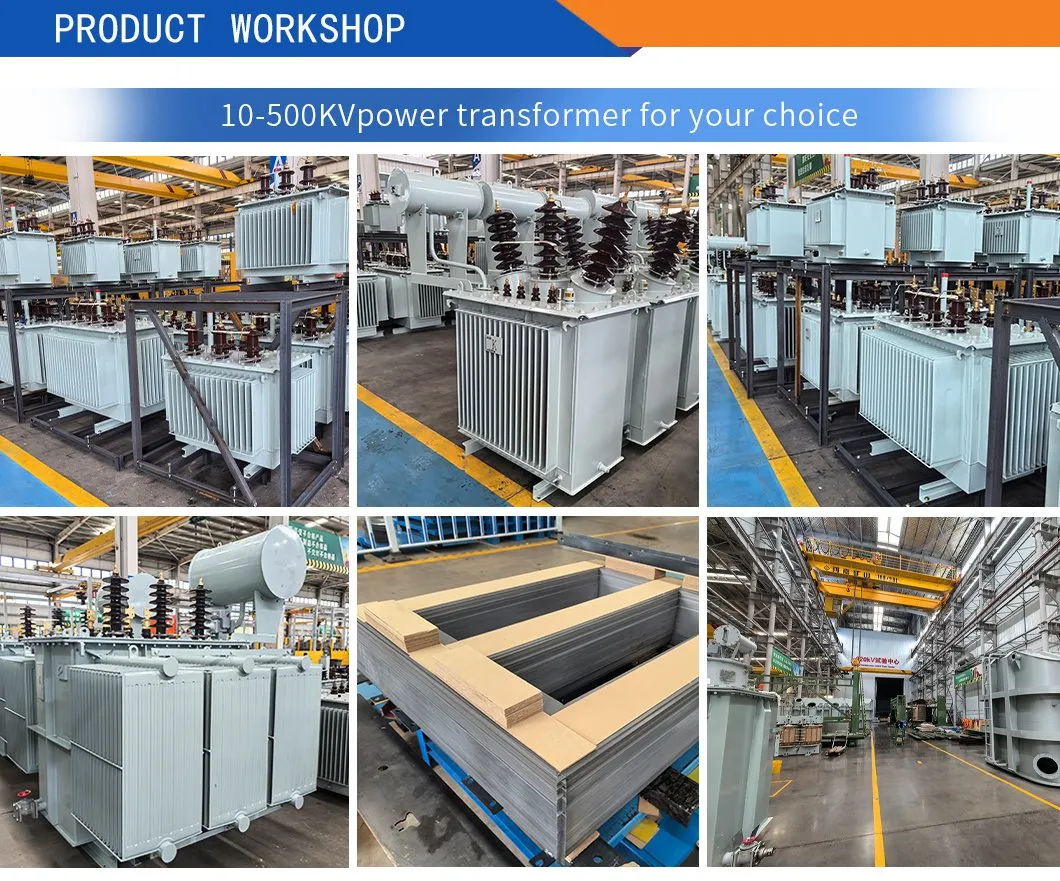

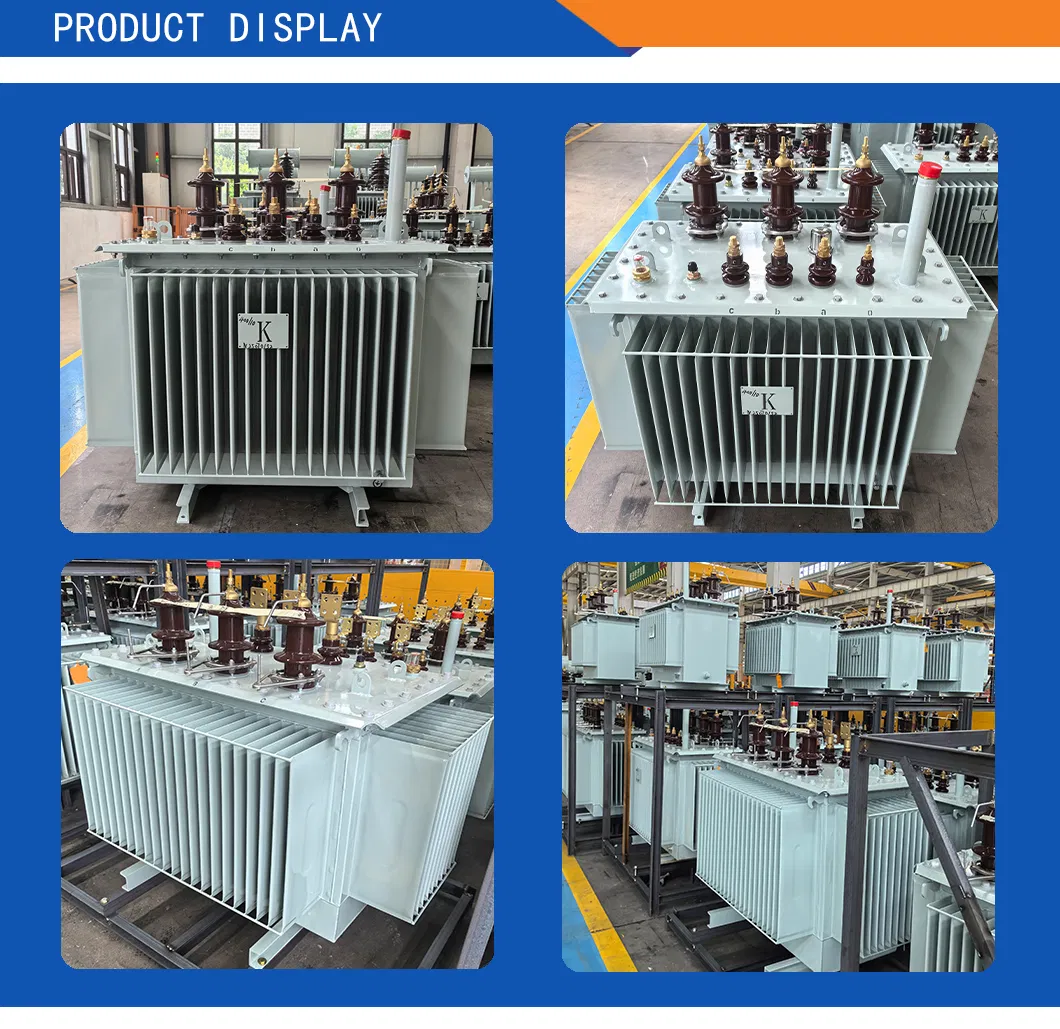

Fotos Detalhadas do Equipamento
🏢

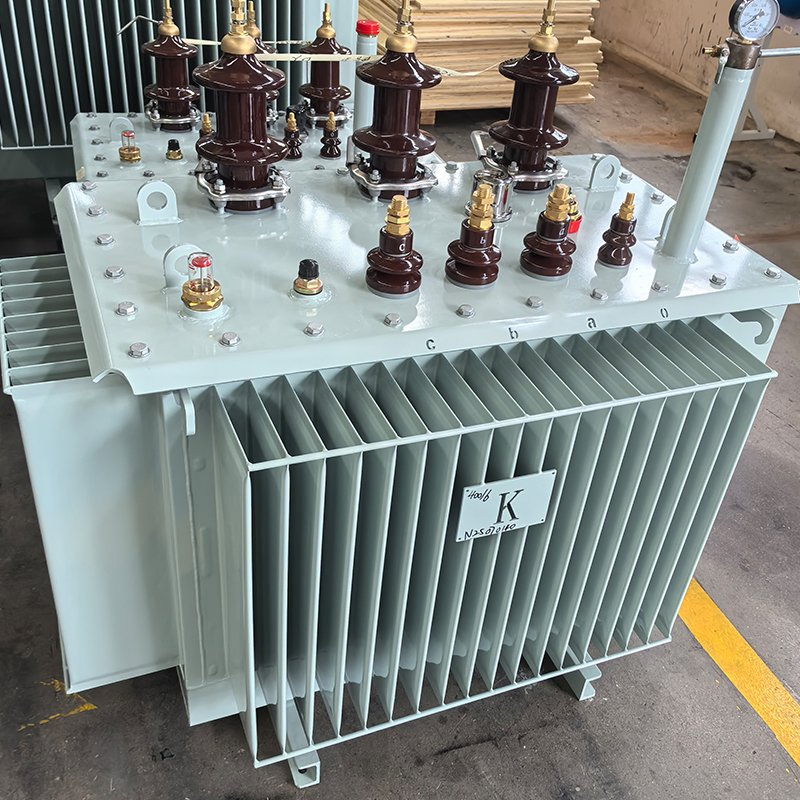

Corpo do Transformador
Invólucro altamente resistente a variações térmicas, boa capacidade de sobrecarga, resistência mecânica a impactos e alto nível de isolamento.
🔌

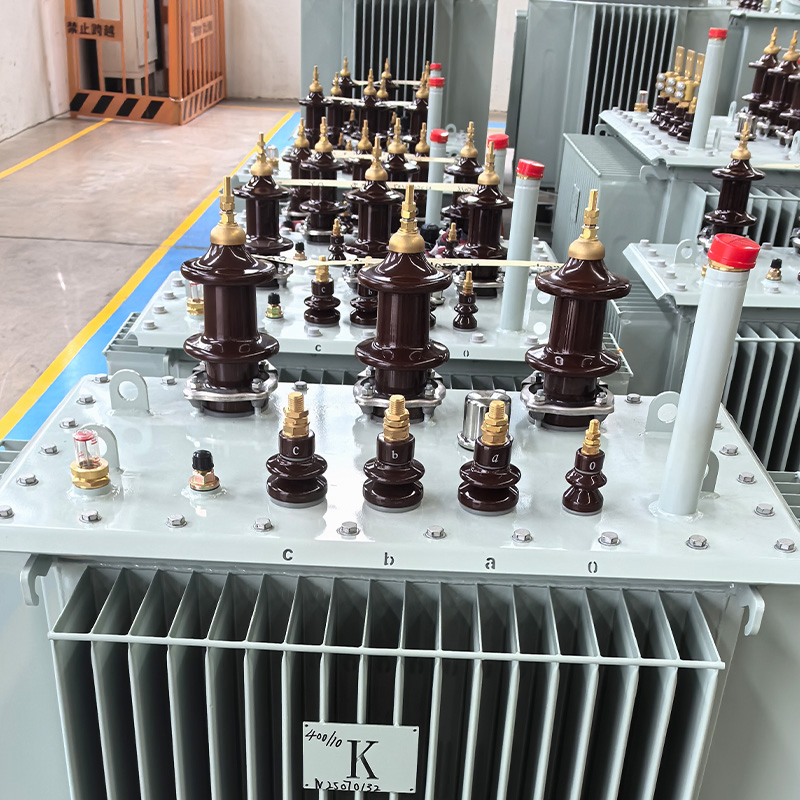

Terminais de Conexão
Terminais de alta condutividade com marcação clara para facilidade de conexão e instalação ágil.
🌀

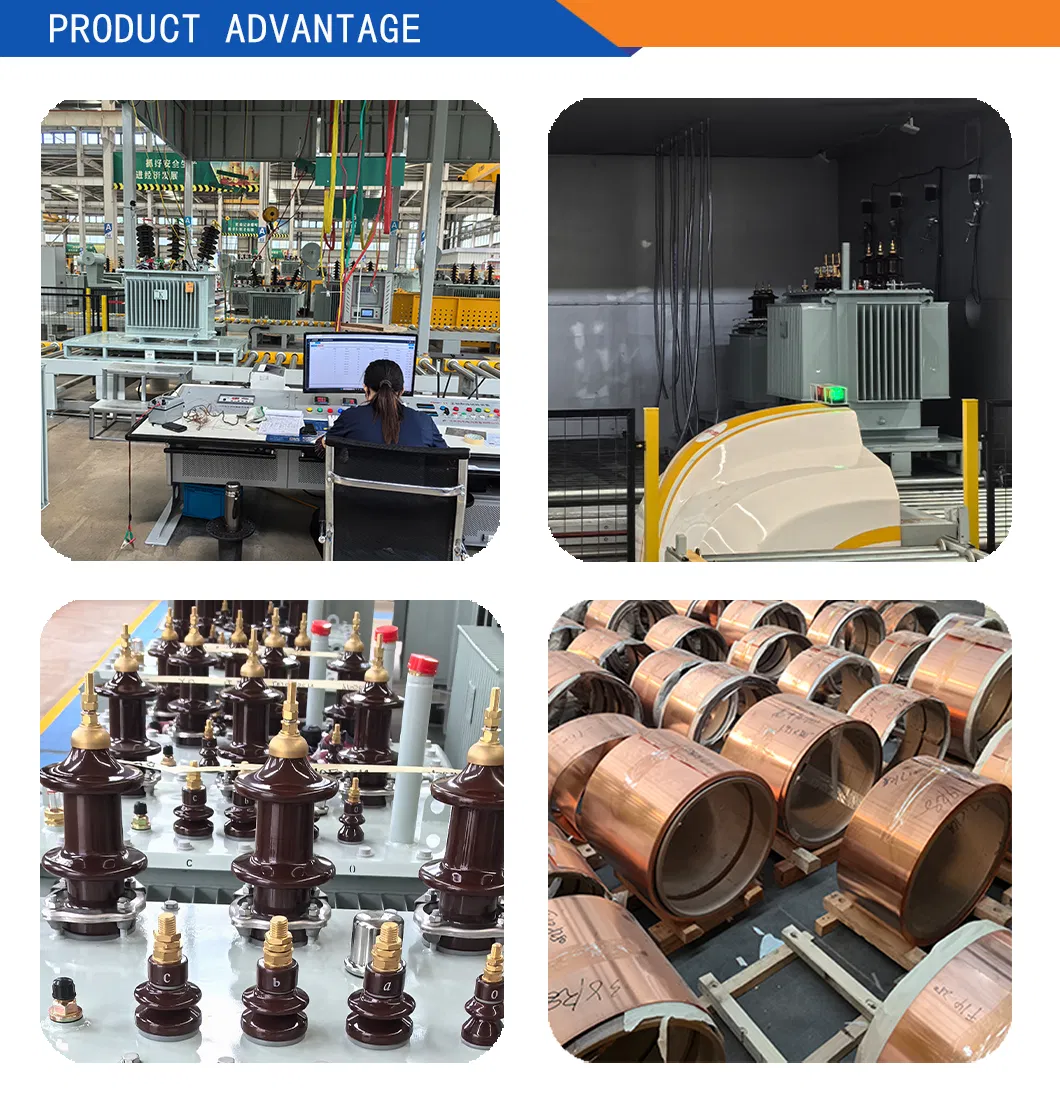

Cobre Puro
Enrolamento fabricado em material de cobre eletrolítico puro, otimizando a estabilidade dinâmica e térmica.
📊
Indicador de Nível
Indicador visual claro (Vermelho para nível crítico/baixo e Azul para nível regular operacional).

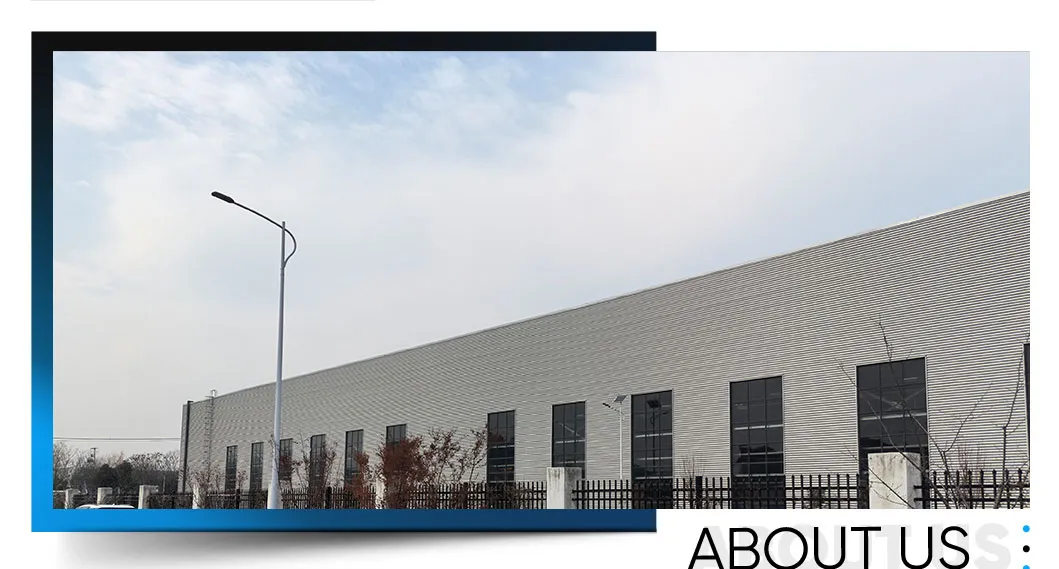

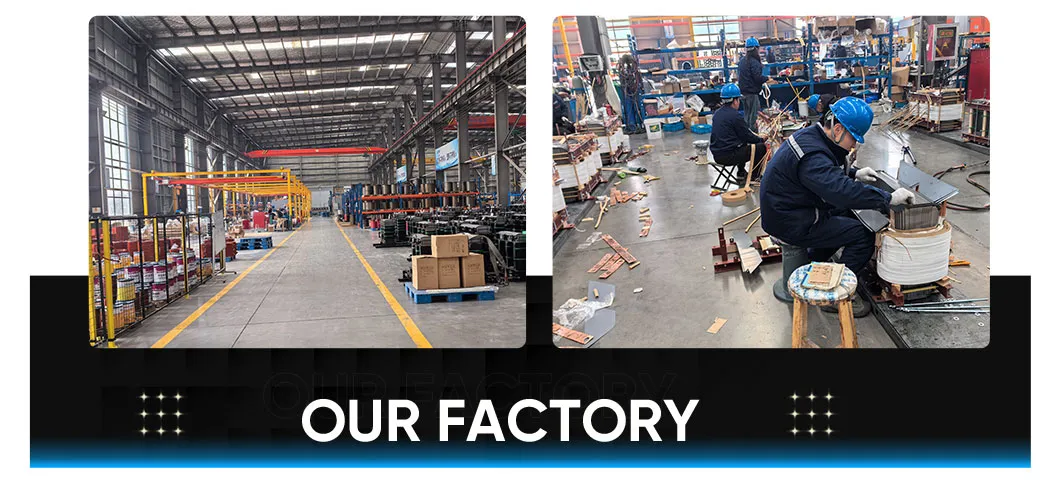

Perfil Corporativo e Qualificação
Somos uma empresa especializada em engenharia elétrica e fornecimento de soluções de transmissão e distribuição de energia. Com vasta experiência técnica na indústria, nos concentramos na pesquisa, desenvolvimento e produção de uma linha robusta de transformadores de potência (tipo seco e imerso em óleo), subestações pré-fabricadas, painéis de distribuição, e sistemas integrados de armazenamento de energia. Integramos tecnologias de conformidade internacional com normas aplicáveis como IEC, IEEE, e ANSI, provendo produtos adequados para operação eficiente sob condições geográficas extremas.
Certificado de Patente e Qualidade
Os equipamentos contam com homologações essenciais de gestão de qualidade internacional (ISO 9001), gestão ambiental (ISO 14001) e o selo de conformidade europeu CE.
Visitas de Clientes
Atendimento técnico profissional com soluções desenhadas especificamente para o cliente. Buscamos simplificar o fluxo operacional, mantendo parcerias sólidas globais baseadas em conformidade e suporte.
Embalagem e Logística de Envio
Garantimos o planejamento logístico detalhado do seu projeto, contando com embalagens estruturadas de alta resistência e parcerias com os principais transportadores internacionais e marítimos para entregas eficientes de ponta a ponta.
Perguntas Frequentes (FAQ)
Q
Você é uma empresa comercial ou fabricante?
Somos um fabricante profissional com mais de 10 anos de experiência especializada na fabricação de transformadores, subestações, painéis de distribuição de alta/baixa tensão e componentes elétricos complementares.
Q
Vocês aceitam serviços de personalização (ODM / OEM)?
Sim, disponibilizamos suporte completo a projetos ODM e OEM. Nossa equipe técnica e de engenharia pode estruturar propostas customizadas com base nos desenhos ou parâmetros solicitados.
Q
Qual é a quantidade mínima de pedido (MOQ)?
Nossa quantidade mínima de pedido é de apenas 1 peça, facilitando o fornecimento de unidades piloto para teste ou projetos específicos.
Q
Qual é o prazo estimado para entrega?
O tempo de processamento logístico e de produção varia de acordo com as especificações e quantidade contratada, estimando-se normalmente de 15 a 30 dias úteis para despacho das unidades.
Q
Quais são os termos de garantia oferecidos?
Para garantir a confiabilidade total na aquisição de nossas linhas elétricas de transformadores, fornecemos um período de garantia contratual padrão de 24 meses.
Q
Como é prestado o suporte a eventuais problemas de qualidade?
Recomendamos o envio de relatórios e evidências detalhadas de qualquer anomalia técnica identificada. Nosso corpo de engenheiros realizará a análise de falhas, propondo soluções estruturadas e ações de suporte em até 48 horas.
