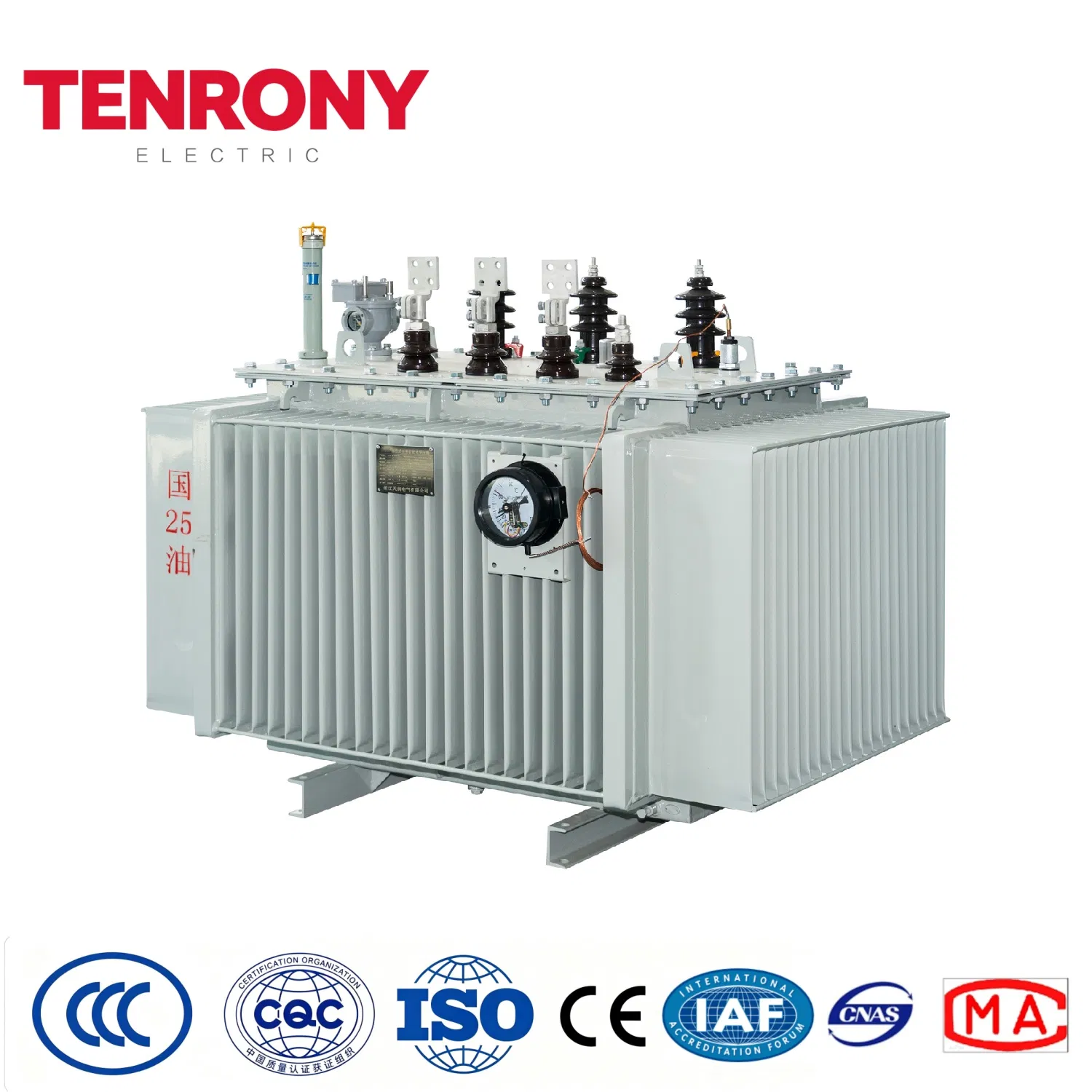

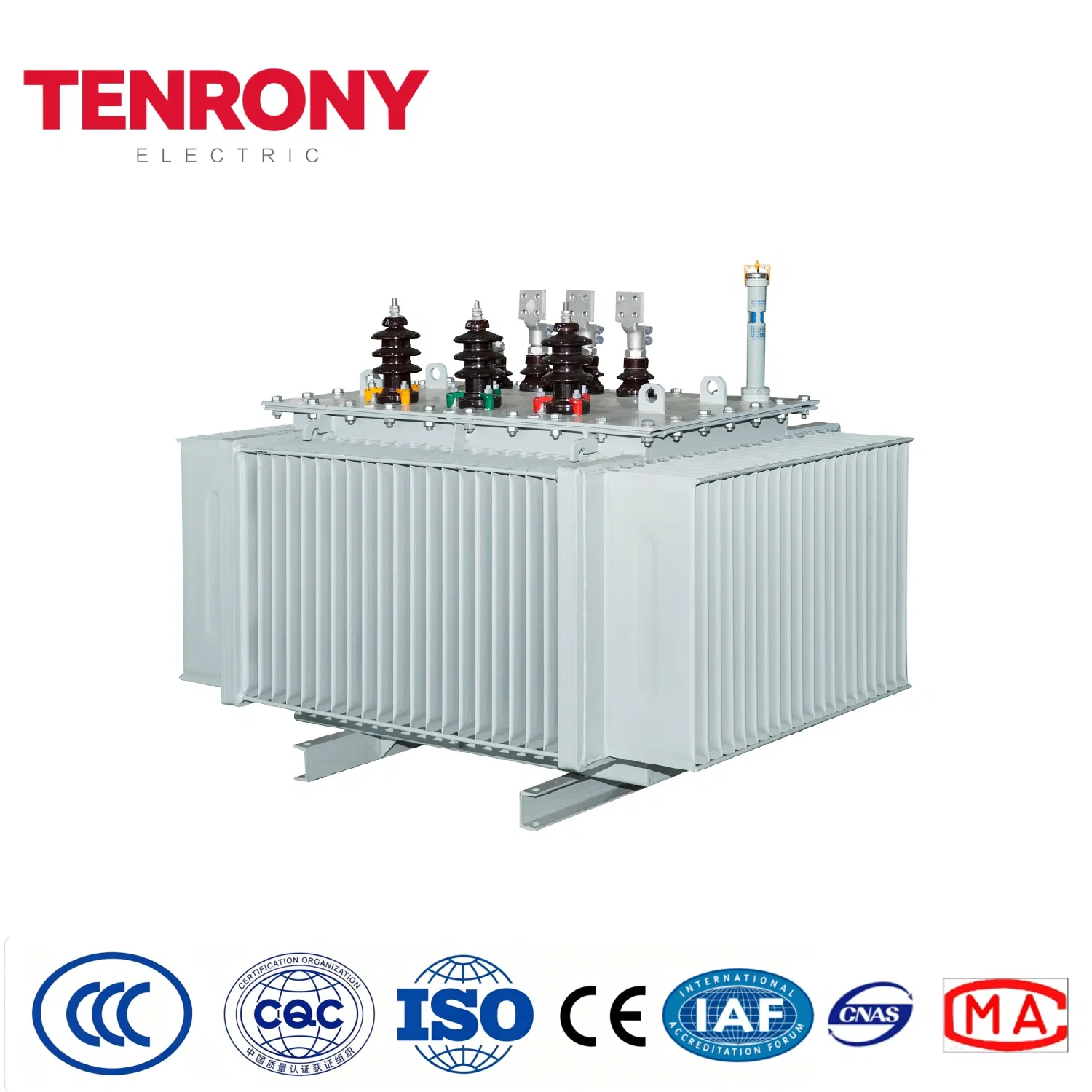

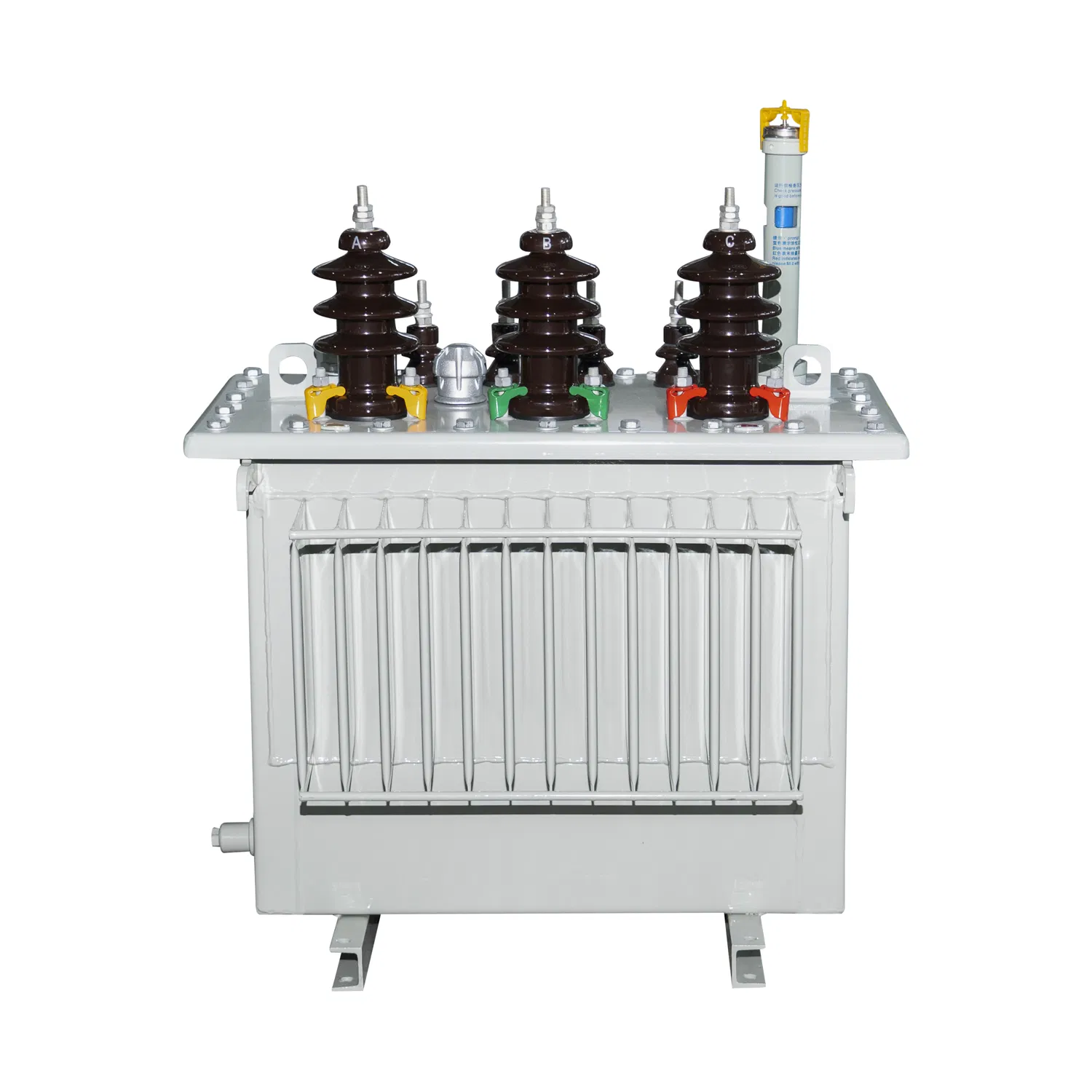

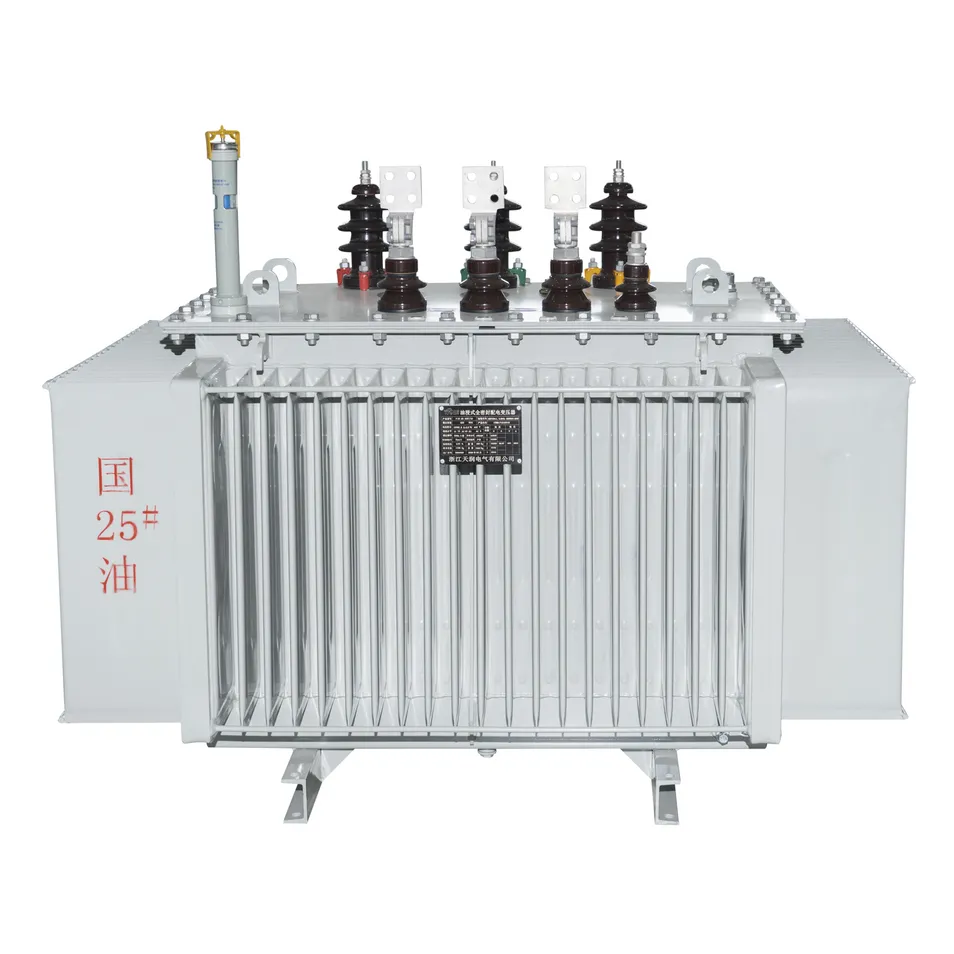

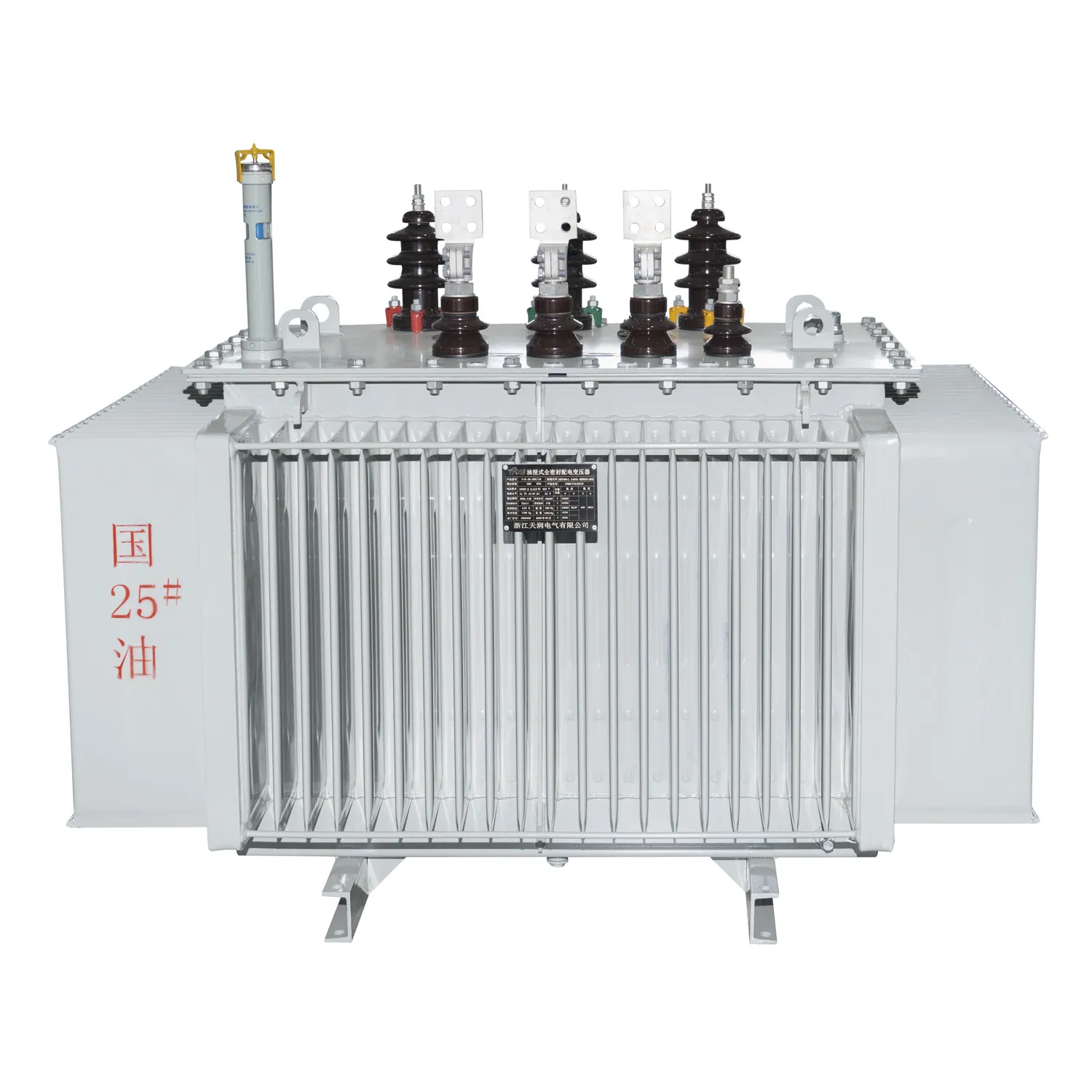

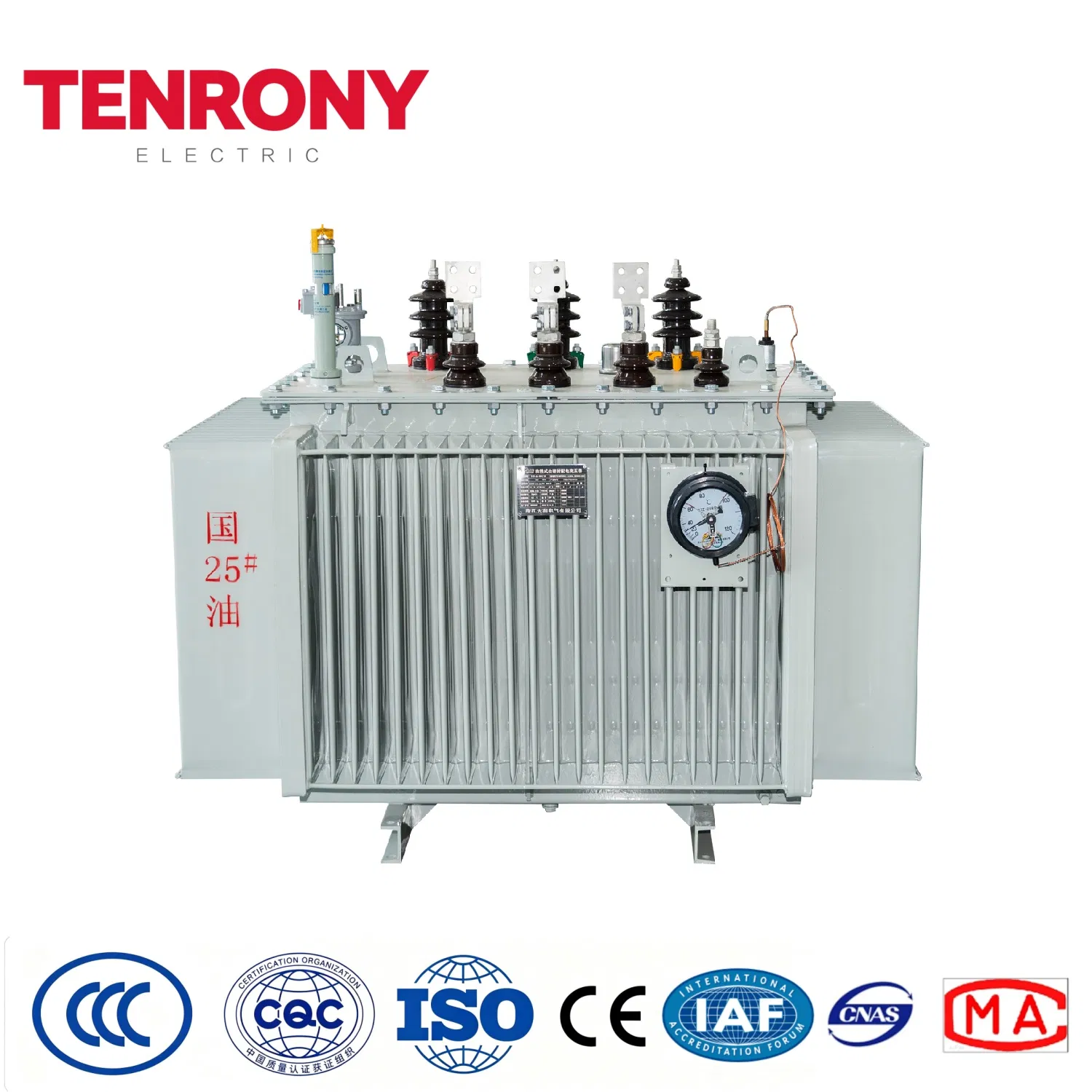

Transformador Elétrico de Alta Eficiência Imerso em Óleo com Gestão de Potência Redutora
Descrição do produto
■ Informação Básica
N ° de Modelo.
S13-M(NX2)
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Transformador Multi-Enrolamento
Certificação
ISO9001-2000, ISO9001, CCC, ce
Uso
Transformador de potência, Transformador de distribuição, transformador trifásico
Características de frequência
Frequência de Potência
Forma do Núcleo
Anel
frequência nominal
50 / 60 hz
tensão nominal/hv
11/22/33kv
tensão nominal/lv
400V
capacidade do transformador
1250 kva
ligação do enrolamento do transformador
yyn0/din11
enrolamento
cobre/alumínio
Pacote de Transporte
caixa de madeira
Especificação
1400 * 1200 * 1800 mm
Origem
China
Código HS
8504109000
Capacidade de Produção
1000/mensalmente
■ Apresentação do produto
Visão geral do produto
O transformador trifásico em banho de óleo da série Transformer é uma maravilha economizadora de energia da próxima geração, concebida para as redes eléctricas estáveis e com eficiência energética actuais. Utilizando aço de silicone de ponta e cobre isento de oxigénio, optimiza o consumo e a estabilidade.
Em comparação com os modelos tradicionais, esta série reduz significativamente a perda de energia: Mais de 30% de redução na perda de carga, 20% de perda de carga e 25% de perda total de produto. Aumenta os benefícios económicos, reduz os custos operacionais e apoia o avanço da indústria energética ecológica e de baixo carbono.
Em conformidade com as normas IEC e GB1094, esta série passou por testes rigorosos, garantindo qualidade e estabilidade, ideais para diversos cenários de fonte de alimentação.
■ Principais características do produto

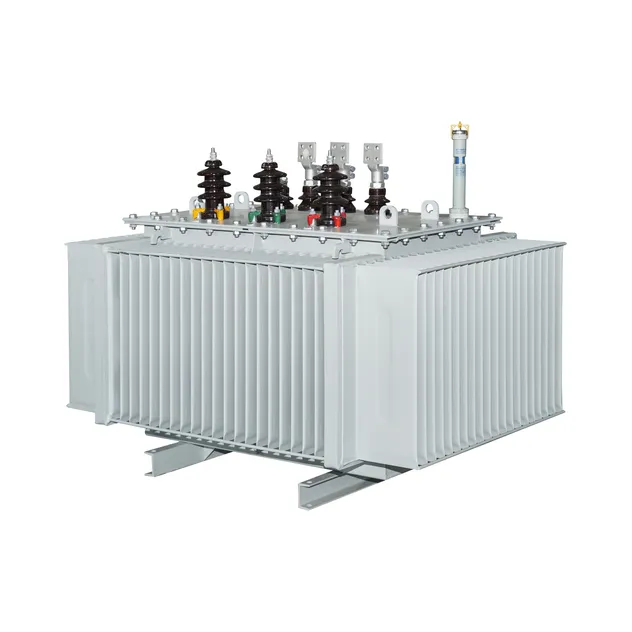

Reduza significativamente a perda sem carga
Inclui tecnologia de articulação de cinco estágios e design de núcleo refinado, minimizando o coeficiente de processo e a perda de carga. As folhas de garfo não pintadas e as rebarbas de cisalhamento controladas garantem um circuito magnético sem costuras, reduzindo a corrente de excitação e o ruído.

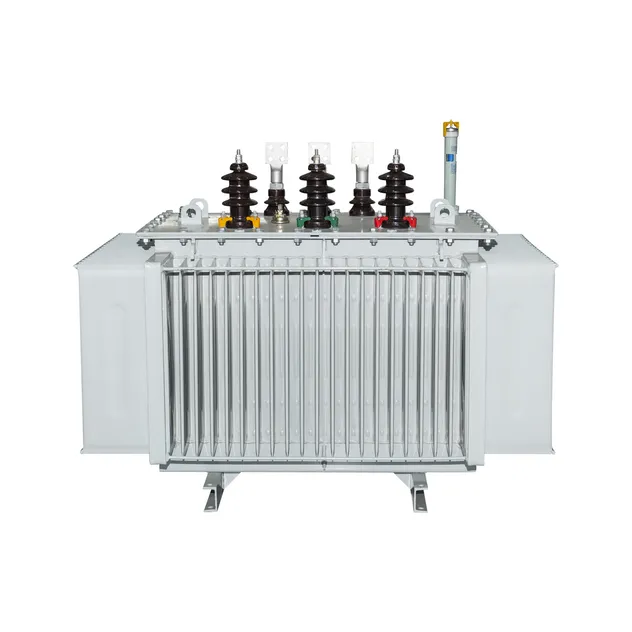

Reduza eficazmente a perda de carga
Utilizando cobre isento de oxigénio de alta condutividade, este transformador reduz a perda de resistência da bobina. Os aprimoramentos de material e estruturais melhoram a eficiência, reduzem o tamanho e minimizam a perda de carga.

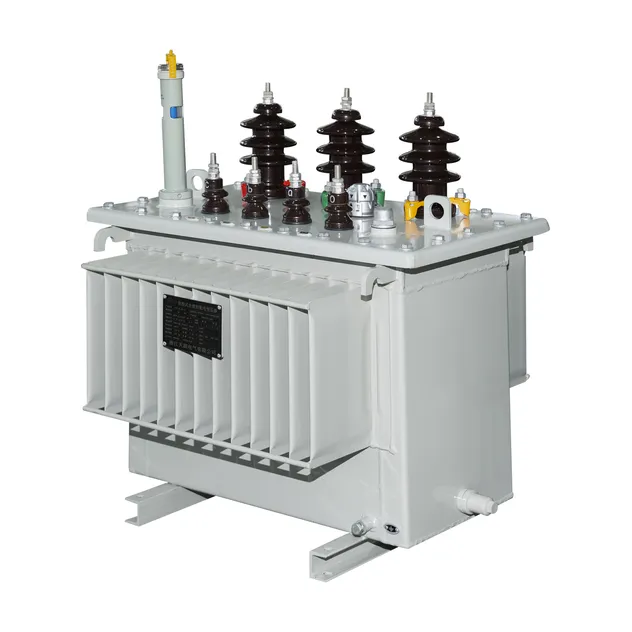

Reduza o desgaste e prolongue a vida útil
O design avançado do núcleo minimiza o fluxo de fugas e a perda dispersa, melhorando a durabilidade dos componentes. Os depósitos e radiadores ondulados aumentam a dissipação de calor, evitando o sobreaquecimento e prolongando a vida útil. O design vedado protege contra a degradação do óleo e do isolamento.
■ Descrição do produto
Cenários de aplicação
Amplamente utilizado em sistemas CA de 50 Hz/60 Hz, até 22 kV, perfeito para campos que necessitam de energia estável e eficiente.
- Sistemas eléctricos: Cruciais para as redes urbanas e rurais, apoiando hospitais, bancos e centros de dados com energia fiável.
- Industrial: Essencial para indústrias como petróleo, metalurgia, química, têxtil e mineração, assegurar uma produção estável.
- Comercial e residencial: Salas, escritórios, residências, hotéis, oferecendo potência estável para uso diário e instalações públicas.
- Trânsito e comunicação: Vias férrea, metro, auto-estradas, assegurando um funcionamento suave do equipamento relacionado.

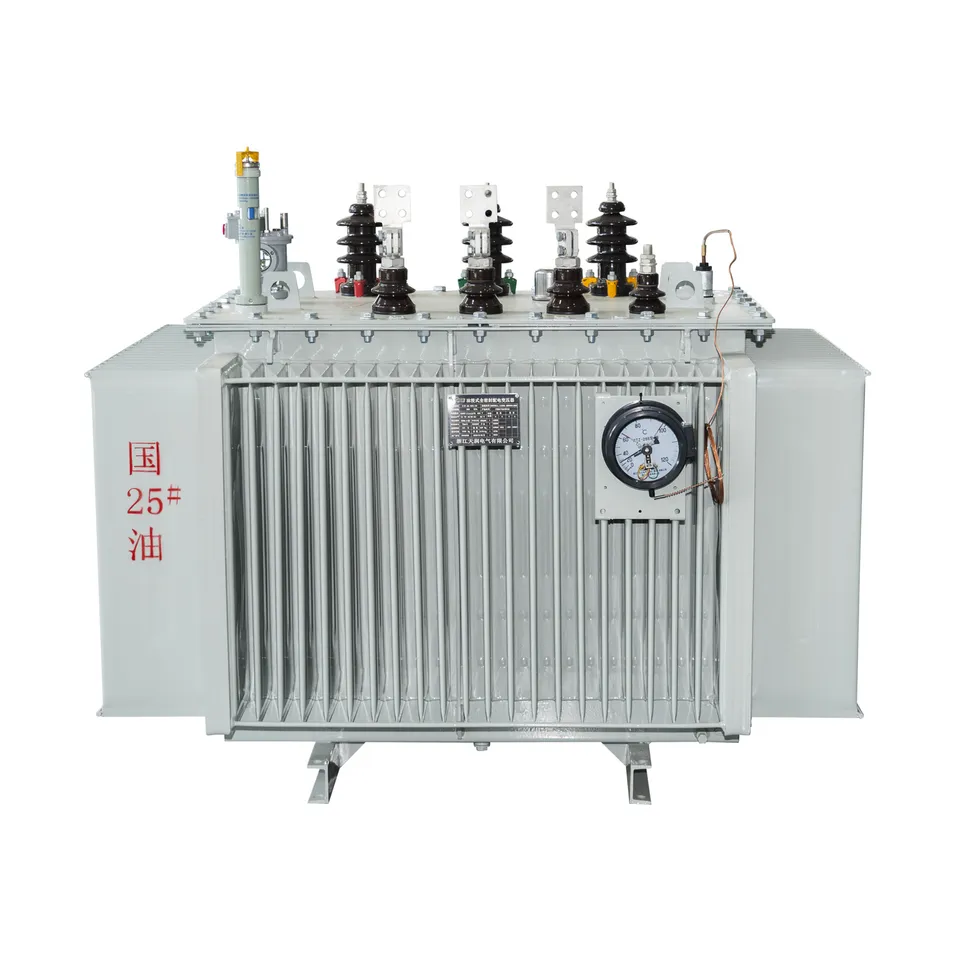

Garantia de Qualidade e Personalização
Todos os transformadores trifásicos são submetidos a inspeções rigorosas, incluindo fator de potência de isolamento, perda sem carga, perda de carga, testes de vazamento, garantindo padrões de qualidade.
Oferecemos personalização completa de processos com base nas necessidades do cliente para capacidade nominal, tensão, grupo de conexão, resfriamento, fornecendo soluções completas: Projeto, produção, instalação e serviço pós-venda.
■ Especificação
| Capacidade nominal (KVA) | Ligar grupos | Combinação de tensão (KV) | Perda sem carga (W) | Perda de carga (W) | Corrente sem carga (%) | Impedância de curto-circuito (%) | ||
|---|---|---|---|---|---|---|---|---|
| Alta tensão | Intervalo de toque | Baixa tensão | ||||||
| 30 | Yyno ou Dyn11 | 6, 6.3, 10 | ± 5% ou ± 2 × 2.5% | 0.4 | 80 | 600/630 | 2.1 | 4 |
| 50 | 100 | 870/910 | 2 | |||||
| 80 | 130 | 1250/1310 | 1.8 | |||||
| 100 | 150 | 1500/1580 | 1.6 | |||||
| 125 | 170 | 1800/1890 | 1.5 | |||||
| 160 | 200 | 2200/2310 | 1.4 | |||||
| 200 | 240 | 2600/2730 | 1.2 | |||||
| 250 | 290 | 3050/3200 | 1.1 | |||||
| 315 | 340 | 3650/3830 | 1.4 | |||||
| 400 | 410 | 4300/4520 | 1 | |||||
| 500 | 480 | 5150/5410 | 1 | |||||
| 630 | 570 | 6200 | 0.9 | 4.5 | ||||
| 800 | 700 | 7500 | 0.8 | |||||
| 1000 | 830 | 10300 | 0.7 | |||||
| 1250 | 970 | 12000 | 0.6 | |||||
| 1600 | 1170 | 14500 | 0.6 | |||||
| 2000 | 1360 | 18300 | 0.6 | 5 | ||||
| 2500 | 1600 | 21200 | 0.5 | |||||
■ Perguntas Frequentes (FAQ)
Qual é a principal vantagem do transformador imerso em óleo?
Os transformadores imersos em óleo oferecem excelente eficiência de resfriamento e isolamento elétrico confiável. O óleo dissipa o calor gerado de forma contínua, permitindo uma vida útil longa e alta estabilidade sob cargas pesadas.
Quão eficiente é a série S13-M em comparação com modelos tradicionais?
Esta série foi projetada para alta economia de energia, apresentando uma redução de mais de 30% na perda sem carga e cerca de 20% na perda de carga, o que diminui consideravelmente os custos operacionais e a pegada de carbono.
Quais testes de qualidade são realizados antes da entrega?
Todos os transformadores passam por rígidos processos de inspeção que incluem testes de fator de potência de isolamento, medição de perdas com e sem carga, e testes de detecção de vazamento sob pressão, garantindo conformidade com padrões internacionais.
É possível personalizar o transformador para necessidades específicas?
Sim, oferecemos um serviço completo de personalização que permite ajustar a capacidade nominal, níveis de tensão de alta e baixa, o grupo de conexão e os métodos de resfriamento sob medida para o seu projeto.
Em quais indústrias este tipo de transformador é mais utilizado?
Ele é amplamente empregado na rede elétrica urbana e rural, em setores industriais pesados (como mineração, metalurgia, química e petróleo), bem como em aplicações comerciais e de infraestrutura de transporte rápido, como metrôs e vias férreas.
