Transformador de alta qualidade para aumentar e diminuir a tensão da China

Costumização:	Disponível
Aplicação:	Energia
Fase:	Três

Visão Geral

N ° de Modelo. S11 S13

Testemunho Transformer Tipo Núcleo

Método de arrefecimento Transformador Tipo Imersos em Óleo

Tipo de enrolamento Transformador de Dois Enrolamentos

Certificação ISO9001-2000, ISO9001, CCC

Uso Transformador de potência, Transformador de distribuição

Características de frequência Frequência de Potência

Forma do Núcleo Anel

capacidade de energia 25-2500kva

tipo de regulação de tensão fora de circuito ou em carga

faixa de toque ±5%±2X2.5%±4X2.5%

frequência 50 hz ou 60 hz

fases três ou único

símbolo de ligação dynll, yyn0( horas solicitadas)

impedância de curto-circuito impedância padrão

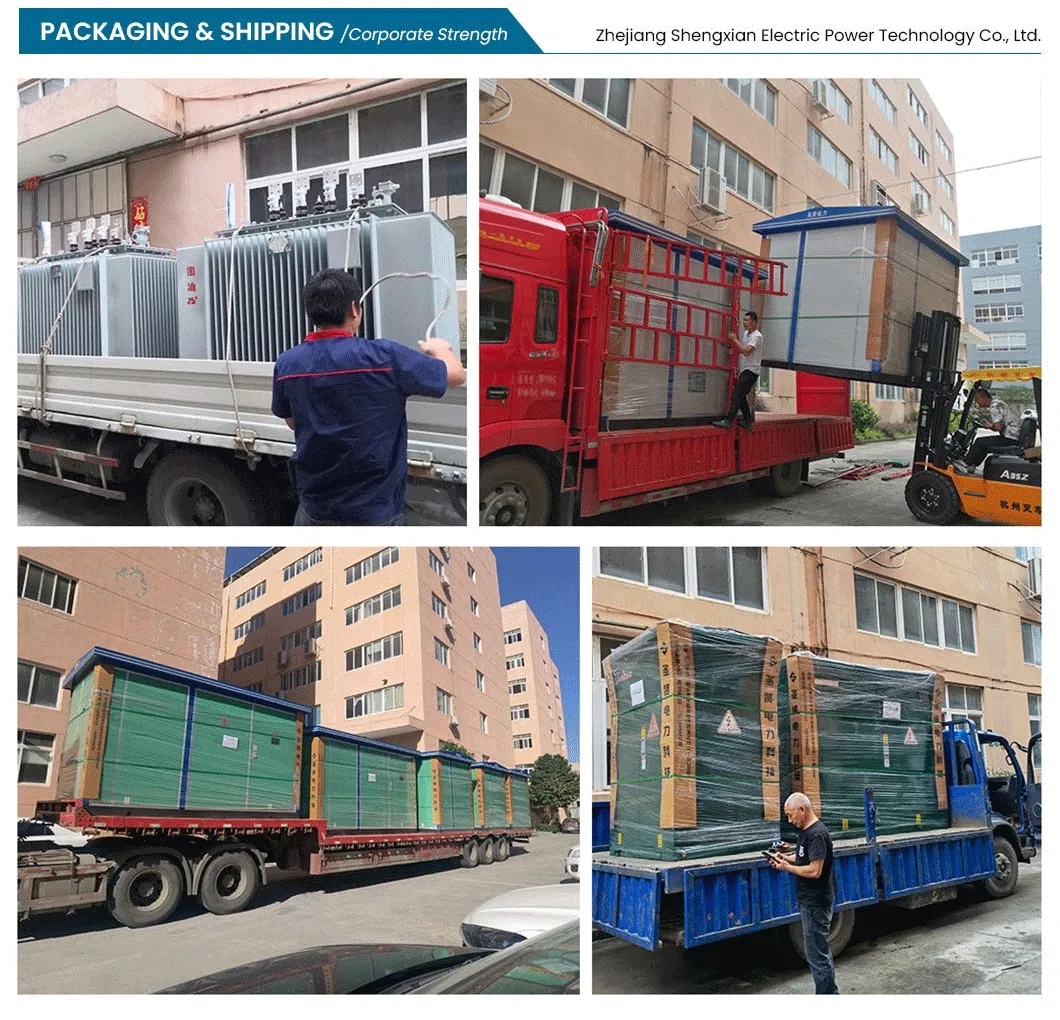

Pacote de Transporte exportar caixa de madeira padrão

Especificação 950*650*880

Origem Zhejiang, China

Código HS 8504210000

Capacidade de Produção 50 peças/semana

Descrição do produto

Transformador de alta qualidade para aumentar e diminuir a tensão da China

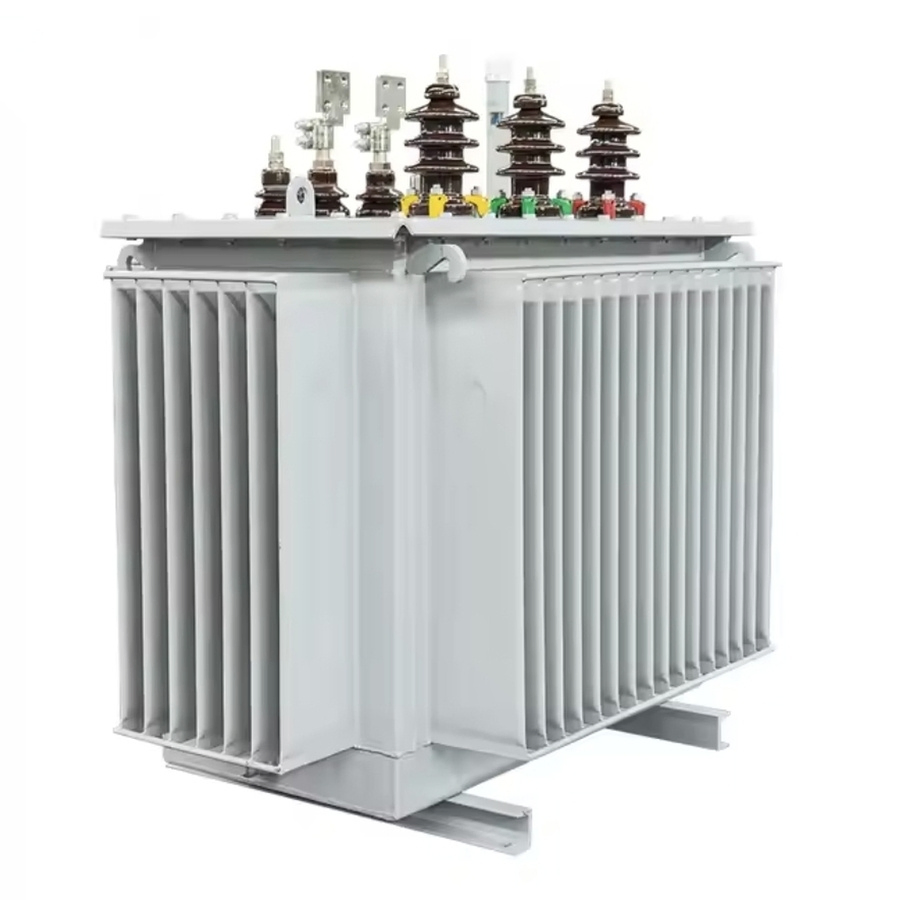

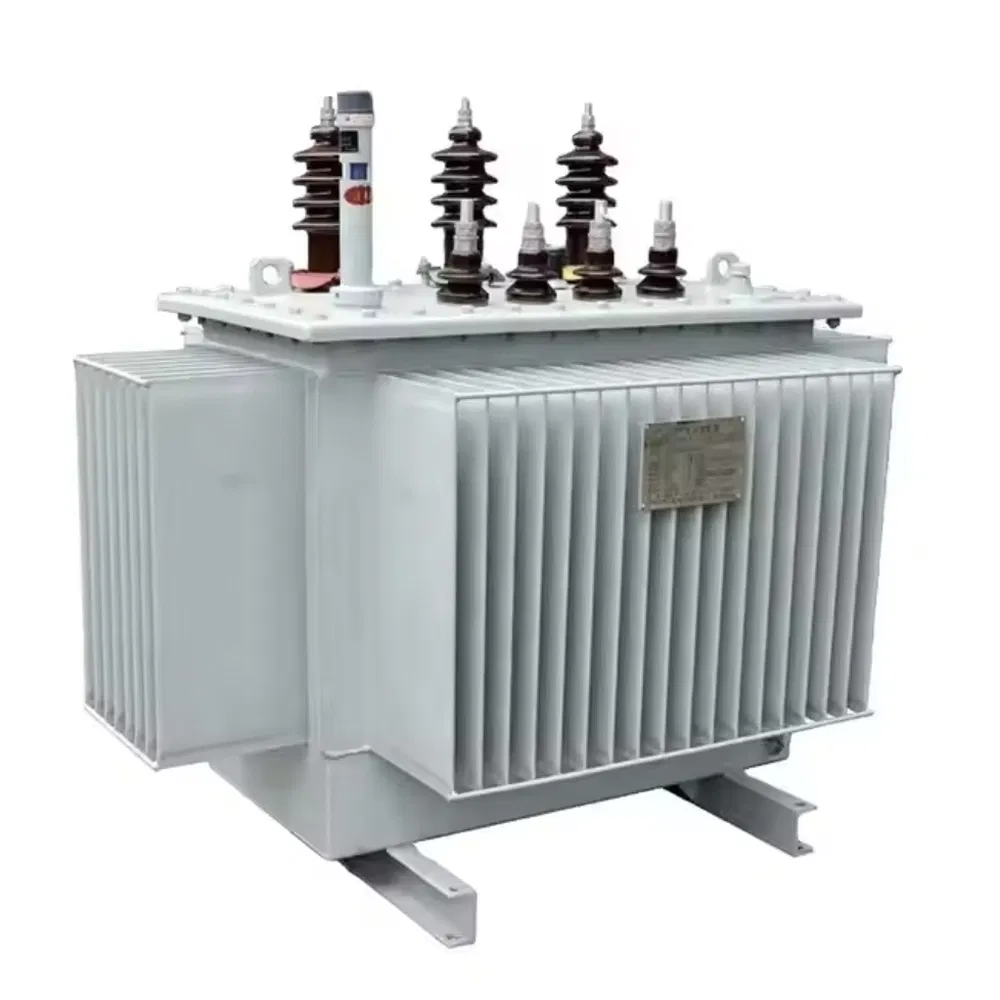

TRANSFORMADOR IMERSO EM ÓLEO

O transformador de potência totalmente vedado e imerso em óleo da série S9/S11-M, desenvolvido e produzido com tecnologia avançada, tem as vantagens de baixa perda, baixo teor de ruído e alta eficiência, o que permite atingir um bom efeito de economia de energia e reduzir a poluição.

Comparado com o transformador comum imerso em óleo, o transformador totalmente selado elimina o conservador de óleo, e a mudança do volume de óleo é automaticamente ajustada e compensada pela elasticidade da chapa ondulada do tanque de óleo. O transformador está isolado do ar, evitando e retardando a deterioração do óleo e do isolamento, melhorando a fiabilidade da operação e eliminando a necessidade de manutenção durante o funcionamento normal.

Estrutura básica

O transformador imerso em óleo é constituído principalmente pelos seguintes componentes:

Núcleo: Feito de chapas de aço silício de alta qualidade, laminadas a frio e orientadas, com elevada permeabilidade magnética, utilizando uma estrutura de junta em passos (step-lap) com secção transversal circular de várias etapas para reduzir as perdas em vazio.
Enrolamentos: Enrolados com condutores de cobre ou alumínio de alta qualidade isentos de oxigénio, utilizando uma estrutura cilíndrica de várias camadas com canais de óleo ondulados para uma melhor dissipação do calor.
Tanque de óleo: Estrutura ondulada totalmente soldada ou aparafusada, proporcionando compensação automática do volume de óleo através da elasticidade das chapas onduladas.
Buchas de isolamento: Buchas isolantes de alta qualidade que conectam os enrolamentos do transformador às linhas externas.
Radiadores: Sistema de refrigeração eficiente que garante uma temperatura de funcionamento ideal.

Principais características e vantagens

1. Eficiência elevada e perda baixa

2. Excelente desempenho de isolamento

3. Dissipação de calor eficiente

4. Forte capacidade de sobrecarga

5. Design totalmente vedado

6. Operação com baixo ruído

7. Forte resistência ao tempo

8. Longa vida útil

Especificação

Capacidade nominal (kVA)	Combinação de tensão				Perda sem carga (W)	Perda de carga (W)	Corrente sem carga (%)	Curto-circuito
Capacidade nominal (kVA)	HV (kV)	Gama de toque HV	LV (kV)	Símbolo de ligação	Perda sem carga (W)	Perda de carga (W)	Corrente sem carga (%)	Impedância (%)
30	6.3 / 10.5 / 11 / 13.2 / 13.8 / 15	± 2 × 2.5% ou ± 5%	0.4	Dyn11 ou Yyn0	90	660	2.1	5.5
50					130	960	2
63					150	1145	1.9
80					180	1370	1.8
100					200	1650	1.6
125					240	1980	1.5
160					290	2420	1.4
200					330	2860	1.3
250					400	3350	1.2
315					480	4010	1.1
400					570	4730	1
500					680	5660	1
630					810	6820	0.9	6
800					980	8250	0.8
1000					1150	11330	0.7
1250					1350	13200	0.7
1600					1630	15950	0.6
2000					1950	19140	0.6
2500					2340	22200	0.6

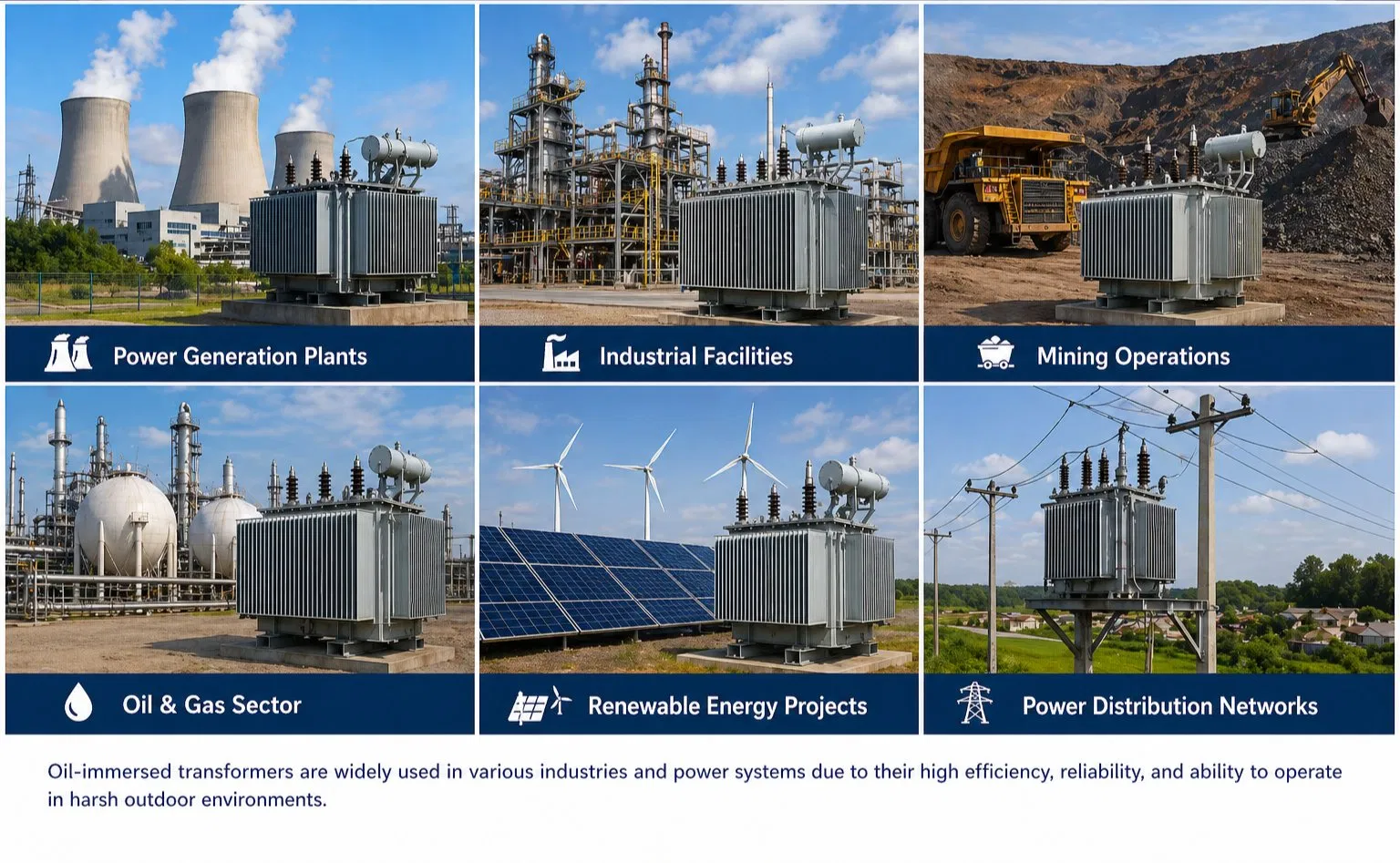

Aplicação

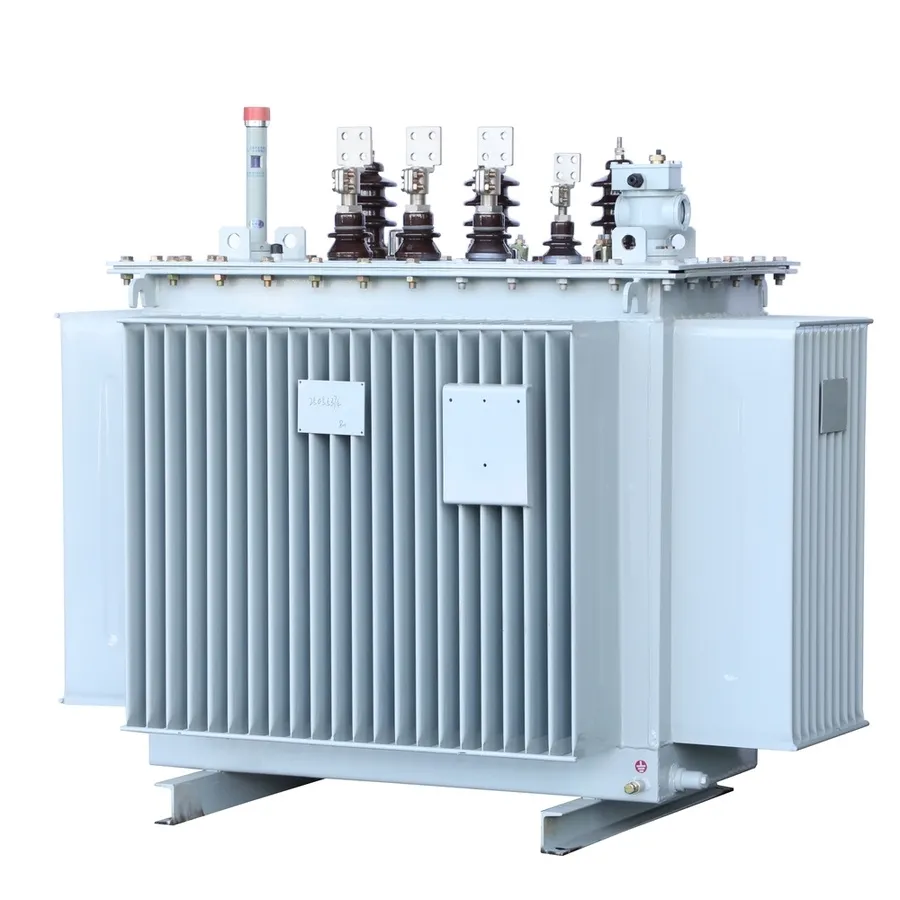

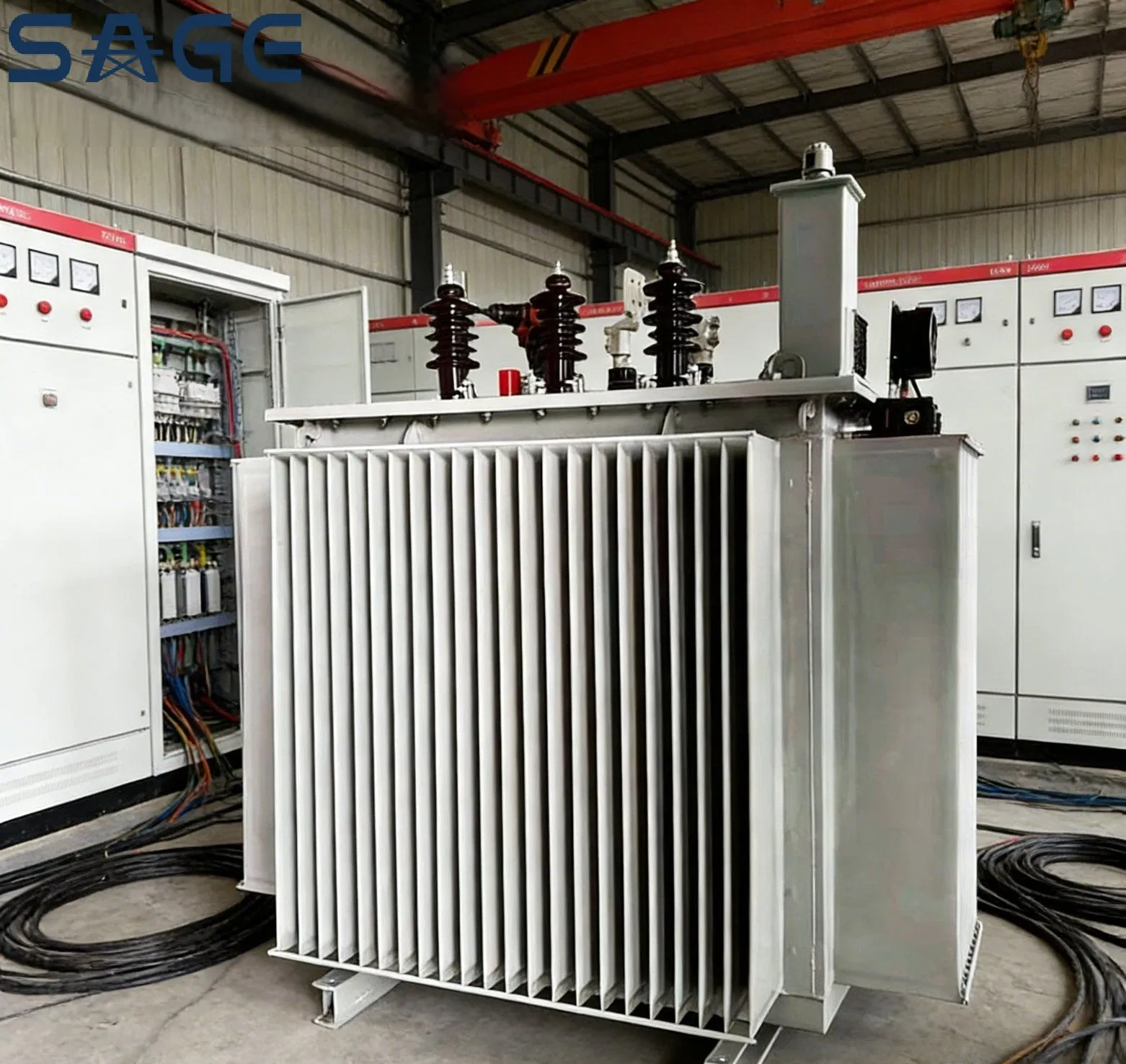

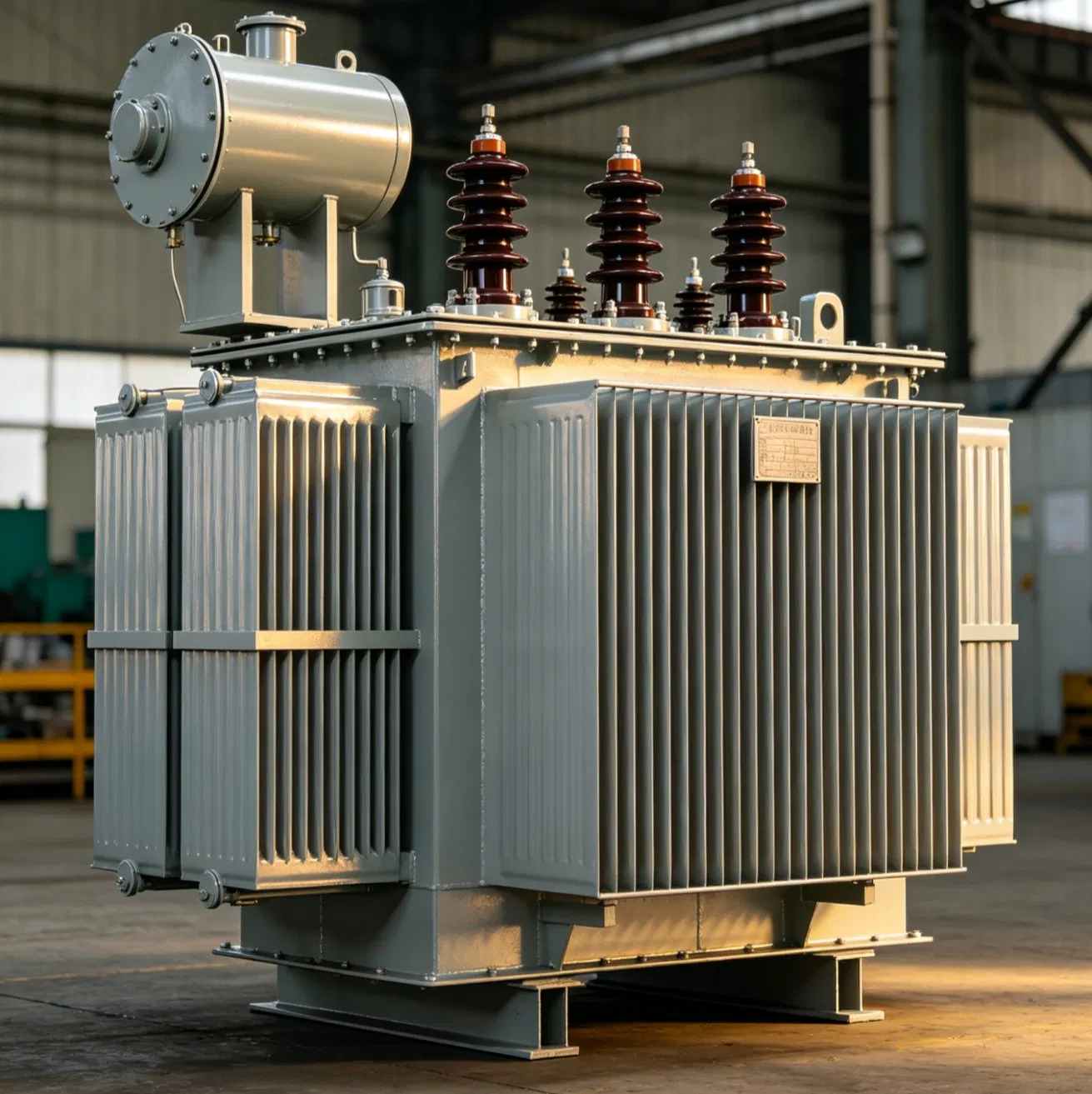

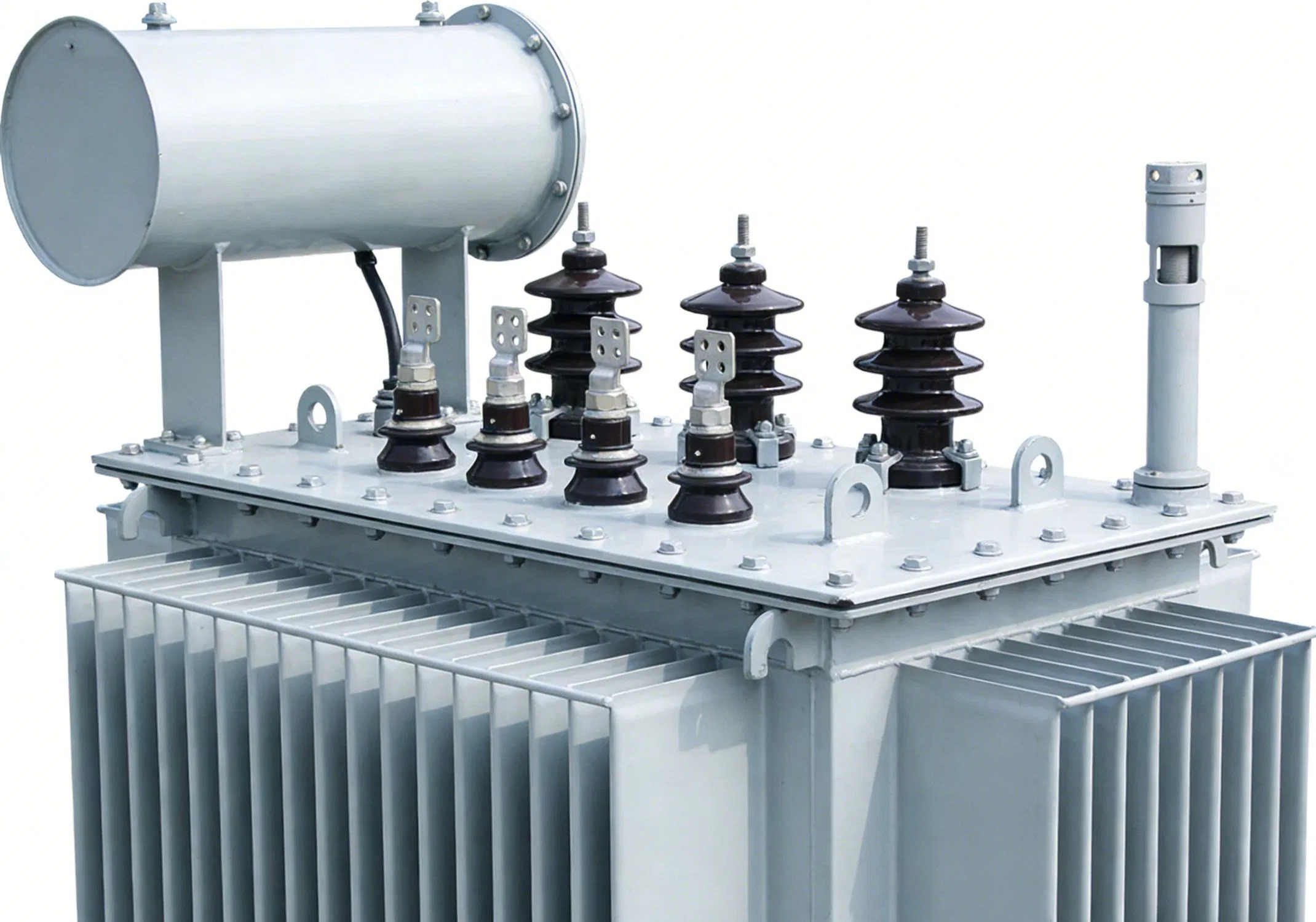

Fotos detalhadas

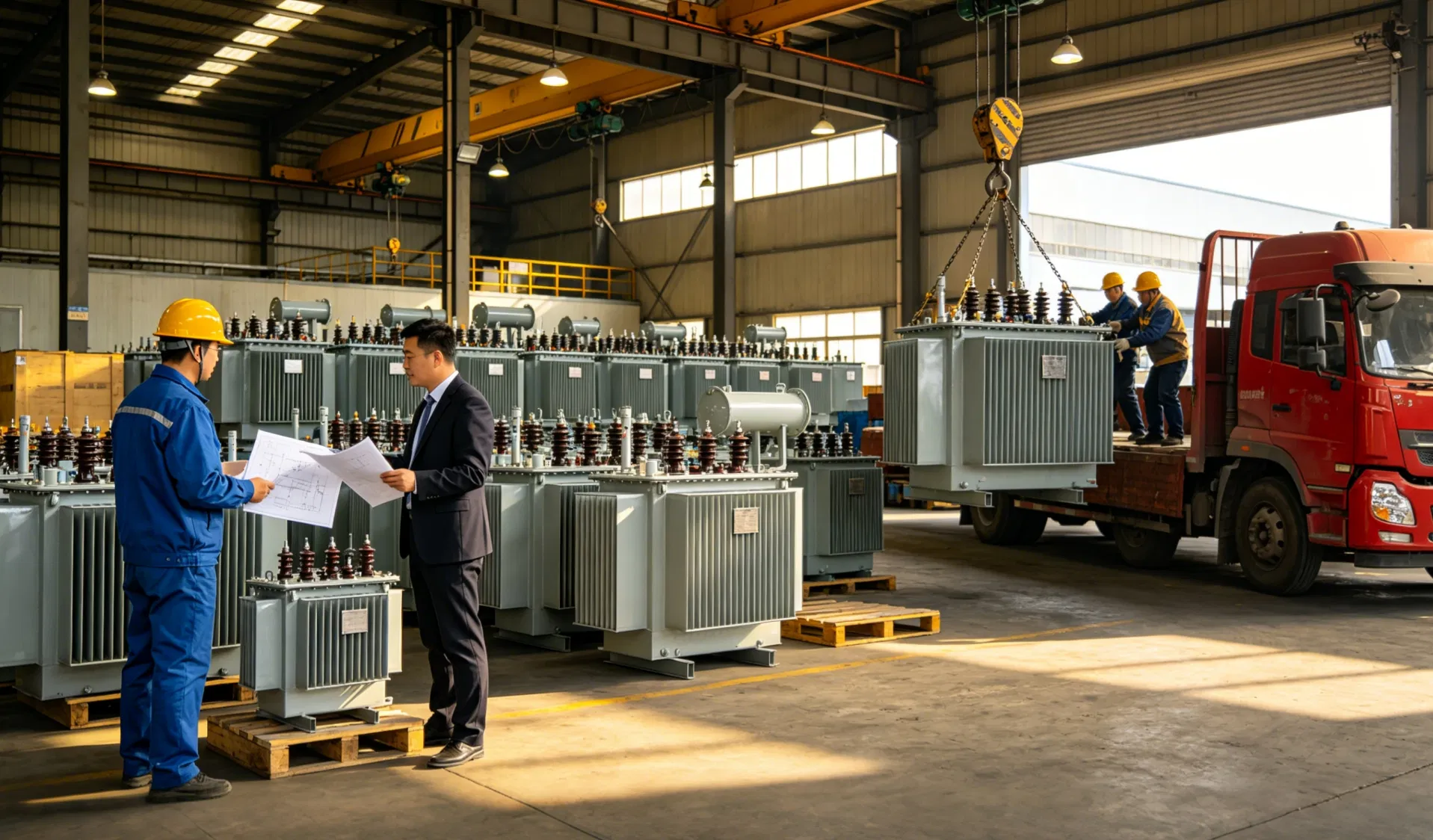

Perfil da empresa

PERGUNTAS FREQUENTES

Você é uma empresa comercial ou fabricante?

R: Somos uma fábrica profissional com 10 anos de experiência no campo de painéis de distribuição de alta e baixa tensão, subestações, transformadores, caixas de distribuição de cabos e vários equipamentos elétricos, como disjuntores a vácuo, chaves corta-cargas, etc.

Você aceita serviços personalizados?

R: Oferecemos serviço OEM/ODM e podemos imprimir seu logotipo no produto. A nossa equipa profissional, técnica e de orçamentos pode fornecer um projeto satisfatório de acordo com o seu desenho e parâmetros.

Qual é o seu MOQ?

R: Nosso MOQ é 1 peça.

Quanto tempo demora a entrega?

R: Depende do seu requisito de produto e quantidade. Geralmente, 5 a 10 dias úteis estão disponíveis.

Como você resolve problemas de qualidade?

R: Forneça fotos detalhadas dos problemas de qualidade. O nosso departamento técnico e de testes de qualidade irá analisar o caso e apresentar uma solução satisfatória no prazo de 2 dias.
