Visão Geral & Informação Básica

Descrição do Produto

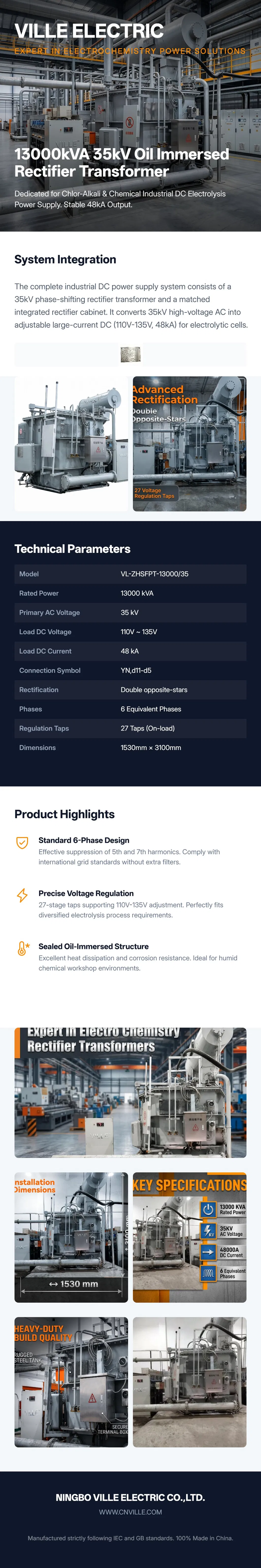

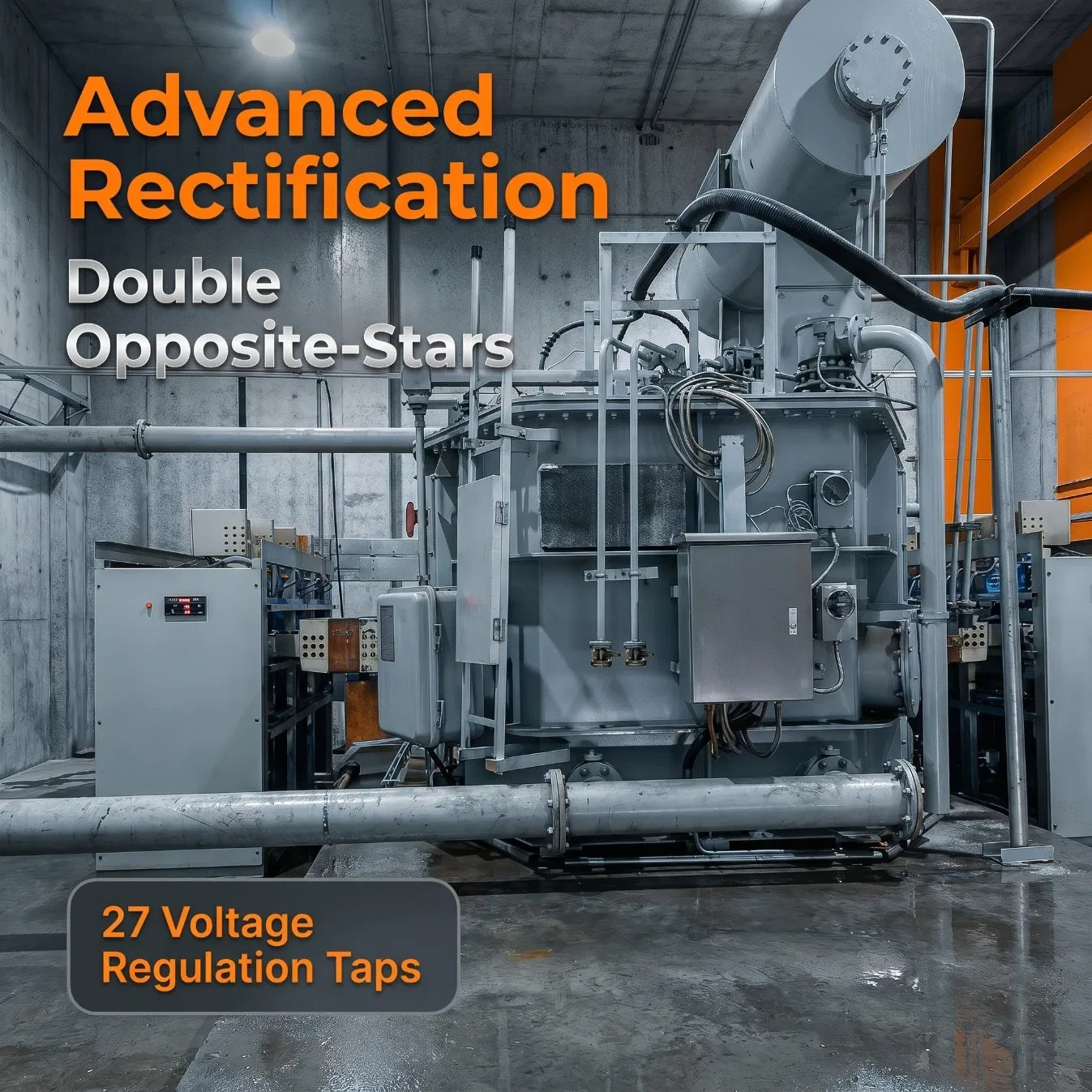

Transformador de retificação eletroquímica de 13 000 kVA e 35 kV imerso em óleo

Transformador de retificação eletroquímica de 35 kV imerso em óleo de 13000 kVA, transformador de mudança de fase de 110 V 135 V CC de 48 kA, 6 fases, com armário retificador para fonte de alimentação química CC Chlor-Alkali.

Breve descrição

Este transformador de retificação de alta tensão de 13 000 kVA e 35 kV imerso em óleo é dedicado à alimentação de energia de eletrólise DC industrial de cloro e álcalis. Adota o grupo de ligação YN, d11-d5, o modo de retificação duplo de estrelas opostas e 6 fases equivalentes padrão sem deslocamento de fase. Equipado com 27 tomadas de regulação da tensão de carga, suporta tensão de saída CC ajustável de 110 V a 135 V e corrente CC de 48 kA grande. Combinado com um armário retificador profissional, este transformador apresenta uma poluição harmónica baixa, saída DC estável e um arrefecimento fiável do óleo selado para um funcionamento contínuo de longa duração da fábrica de produtos químicos.

Princípio de Funcionamento

Princípio de funcionamento geral do sistema para a indústria química

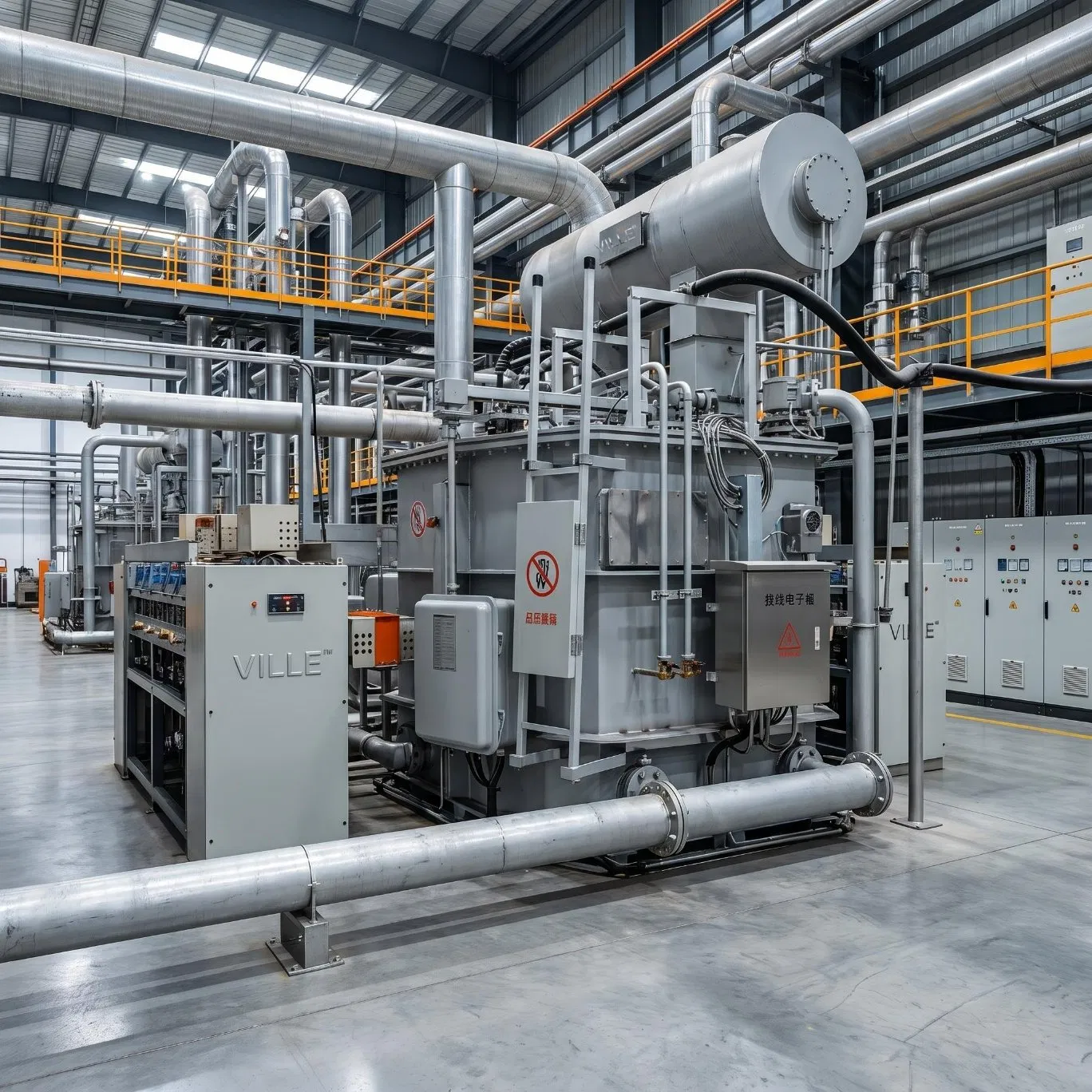

O sistema de alimentação CC industrial completo consiste num transformador de retificação de mudança de fase imerso em óleo de 35 kV e num armário retificador integrado correspondente, especialmente configurado para a produção de eletrólise DC em indústrias de cloro e álcalis, química fina e eletroquímica. Todo o sistema conclui três procedimentos principais: Isolamento de rede de média tensão e supressão de harmónicos de 6 fases e retificação de onda completa de CA para CC. Converte a energia CA industrial de alta tensão de 35 kV em corrente contínua ajustável de baixa tensão necessária para as células eletrolíticas, estabiliza a qualidade da energia da rede e garante uma fonte de alimentação ininterrupta e segura para as linhas de produção química.

Princípio de funcionamento do transformador de retificação de 6 fases

Este transformador de retificação adota um design de 6 fases equivalentes e maduro, sem deslocamento de fase, que é uma solução clássica e econômica para projetos de fonte de alimentação CC química de capacidade média. O enrolamento primário adota uma ligação YN para estabelecer uma ligação perfeita com uma rede de alimentação pública convencional de média tensão de 35 kV, com uma estrutura de isolamento reforçada padrão para resistir a picos de comutação de rede e a interferências de sobretensão.

O lado secundário foi concebido com enrolamentos duplos independentes com modos de cablagem d11 e d5, formando uma topologia padrão de retificação dupla em estrela oposta. Sem ângulo de mudança de fase extra, o transformador foca na saída de tensão CC ajustável constante em vez de supressão harmónica ultra-elevada. Pode eliminar eficazmente os harmónicos mainstream do 5.o e 7.o gerados durante o processo de rectificação, evitar a poluição harmónica da rede, e cumprir as normas de acesso à rede de energia das fábricas químicas. 27 tomadas de regulação de tensão incorporadas suportam um ajuste preciso da tensão CC entre 110 V e 135 V para corresponder a diferentes requisitos do processo de eletrólise.

Princípio de funcionamento do armário de rectificadores industriais correspondente

O gabinete retificador de suporte está diretamente conectado à saída secundária do transformador de retificação. Construído com módulos rectificadores industriais de alta potência adaptados a ambientes de oficina de produtos químicos húmidos e ligeiramente corrosivos, o armário converte a saída de corrente alternada de 6 fases do transformador em corrente contínua suave e sem ondulações. Cooperado com a regulação da tensão da torneira de vários estágios do transformador, o sistema realiza um ajuste contínuo da tensão DC contínua. O circuito de retificação duplo oposto ao da estrela reduz significativamente a flutuação da saída de corrente contínua, mantém de forma estável uma elevada produção de corrente nominal de 48 kA e adapta-se à operação de eletrólise a carga total contínua de 24 horas de projetos químicos de cloro e álcalis.

Descrição Detalhada do Produto

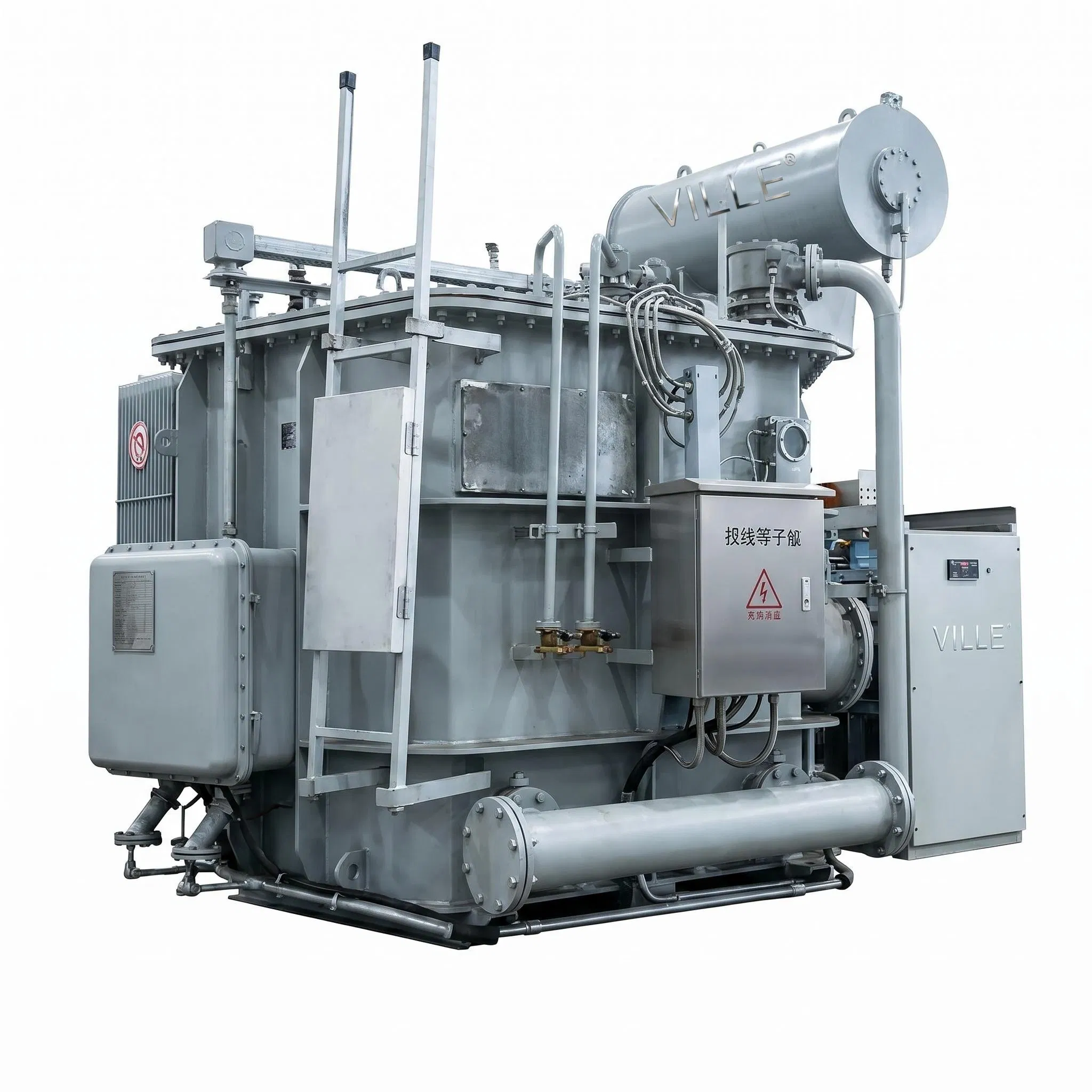

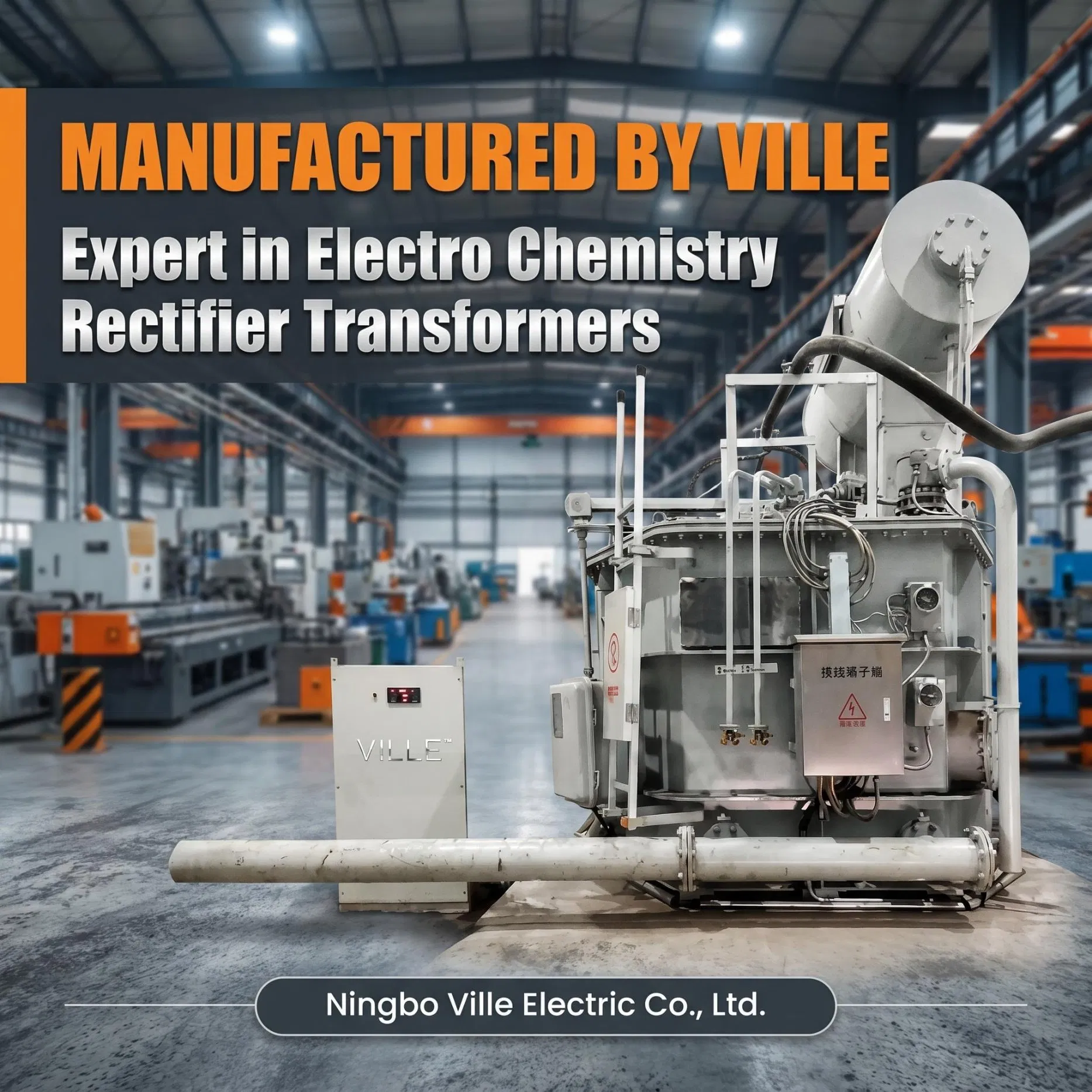

O transformador de retificação eletroquímica imerso em óleo é um equipamento de retificação dedicado de capacidade média desenvolvido e fabricado por especialista do setor, com foco em produtos químicos cloretos alcalinos, eletroquímicos e outros cenários industriais de fonte de alimentação CC. Diferente dos transformadores de retificação metalúrgicos com grande ângulo de mudança de fase, este modelo adota um design de 6 fases sem mudança de fase, com foco na saída CC estável e ajustável e no desempenho de custo mais elevado para projetos de eletrólise química padrão.

Adotando uma estrutura de resfriamento totalmente vedada imersa em óleo, o transformador tem excelente desempenho de dissipação de calor e desempenho de vedação apertado, evitando a deterioração do óleo isolante causada pelo ar úmido e gás corrosivo em oficinas químicas. O modo de ligação YN profissional, d11-d5 consegue um isolamento eléctrico completo entre o lado primário de alta tensão de 35 kV e o lado de retificação de baixa tensão, cortando eficazmente a transmissão de avarias de alta tensão e protegendo o compartimento do retificador traseiro e o equipamento de eletrólise do núcleo.

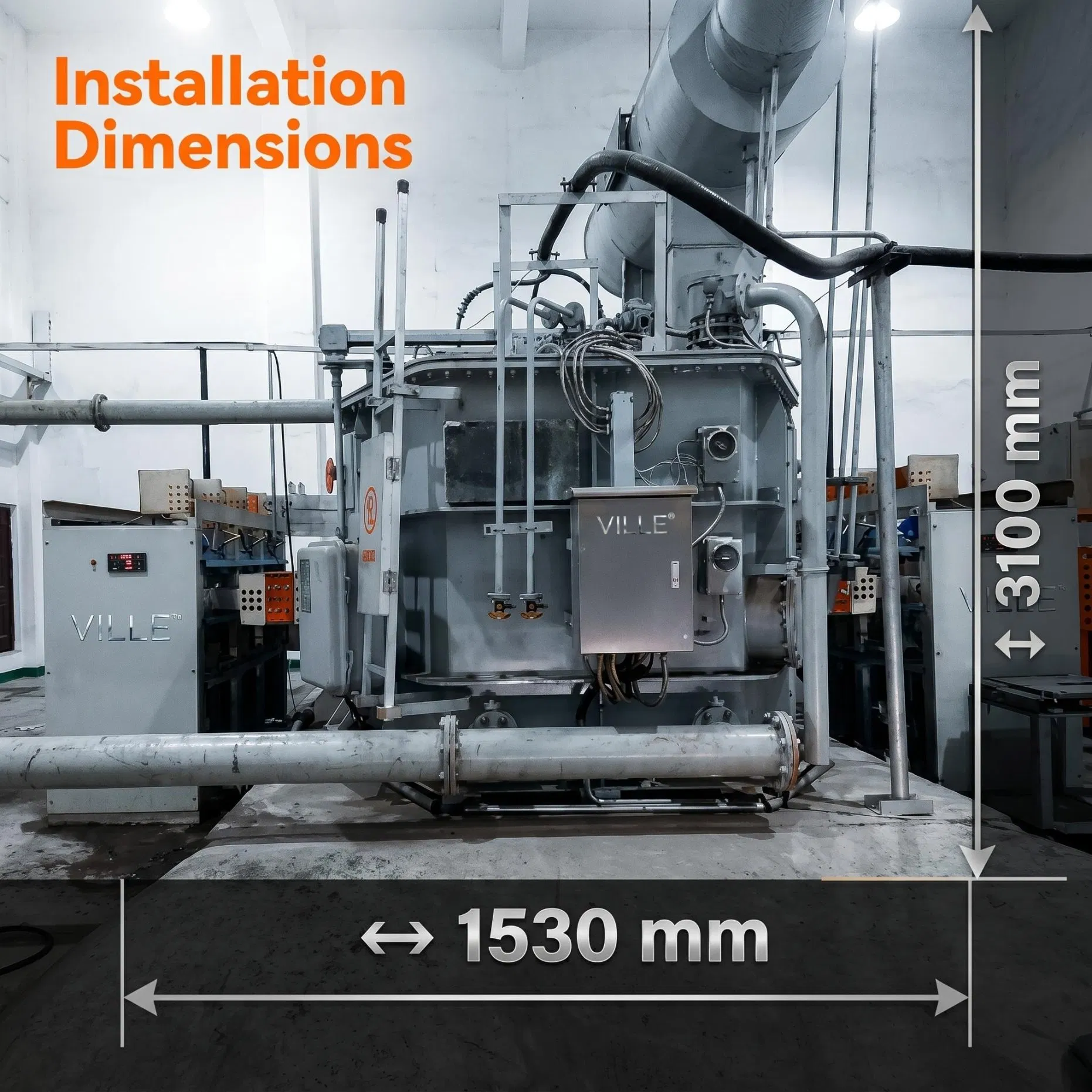

Equipado com 27 grupos de válvulas de regulação de tensão fiáveis em carga, o produto permite um ajuste preciso da tensão DC, que varia entre 110 V e 135 V, abrangendo a maioria dos parâmetros de processo de eletrólise convencionais da indústria de cloro e álcalis. O design de retificação de 6 fases padrão elimina a maioria dos harmónicos de retificação sem dispositivos de filtro harmónicos adicionais, reduzindo o investimento geral em projetos e o consumo de energia diário. A dimensão de instalação unificada é de 1530 mm × 3100 mm, com estrutura compacta, instalação de bases simples e colocação prática em funcionamento no local para subestações de fábricas de produtos químicos.

Todos os produtos são fabricados de acordo com as normas eléctricas internacionais IEC e com as normas nacionais GB. Cada transformador é submetido a um teste rigoroso de descarga parcial, teste de resistência ao isolamento, teste de elevação da temperatura em plena carga e teste de envelhecimento antes da entrega. Fornecemos serviços de balcão único, incluindo design personalizado, produção de fábrica, orientação de instalação no local, depuração de sistema e manutenção pós-venda completa para compradores globais da indústria química.

Destaques do Produto

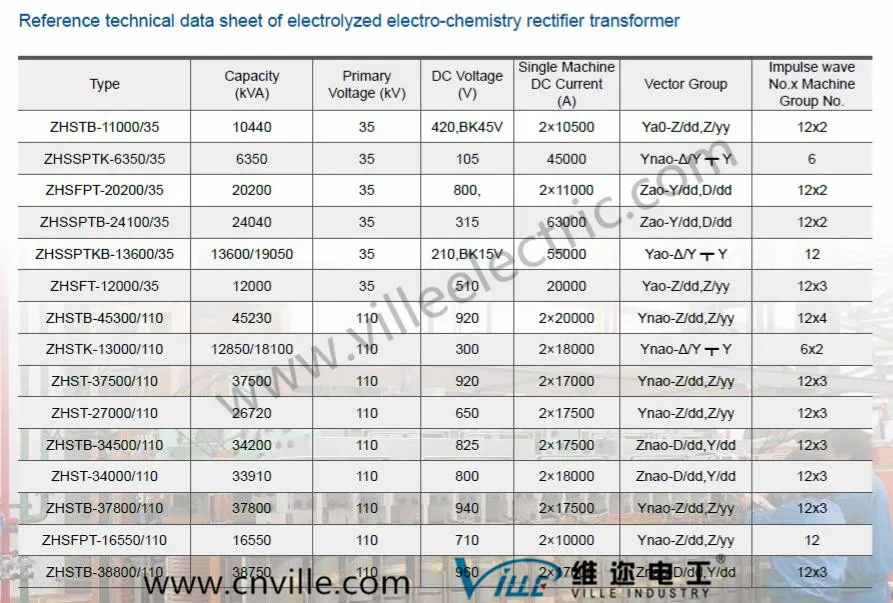

Parâmetros Técnicos

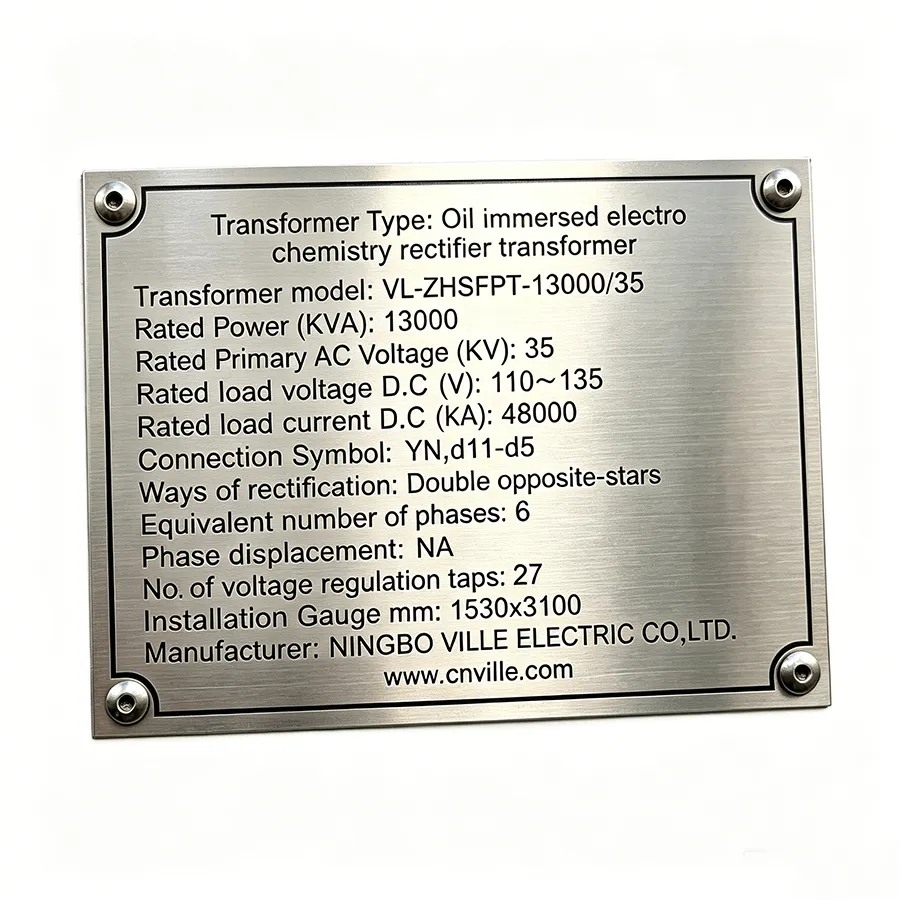

Parâmetros do Produto

Modelo e seu significado

ZH: eletrólise eletroquímica (ZB: indústria geral, ZD: galvanoplastia, ZT: controlo de frequência da velocidade do motor)
S: trifásico (D: monofásico)
S: arrefecimento por vento (S: arrefecimento por água, sem letra: arrefecimento natural)
P: circulação forçada de óleo (sem letra: arrefecimento natural do óleo)
T: com tensão de regulação (Z: com carregador de derivação sob carga, sem letra: sem comutador de torneira)
K: reator interfásico incorporado no tanque (sem K: sem reator interfásico incorporado)
B: reactor saturável incorporado no reservatório (sem B: sem reactor saturável incorporado)
630000: capacidade nominal (KVA)
/110: tensão nominal no lado primário (kV)

Parâmetros a confirmar ao encomendar:

1. Tensão primária
2. Tensão DC (UDN) / corrente (IDN) necessária durante a retificação
3. Método de retificação e número de fases
4. Método de regulação da tensão
5. Método de arrefecimento e energia

Nossos Produtos

Os nossos produtos desfrutam de um excelente desempenho e alta qualidade, com ótimas vendas no mercado interno e internacional. O requisito de qualidade é procurar sempre a maior perfeição. A nossa cultura de marca baseia-se na excelência técnica e na revitalização da indústria.

O transformador de retificação é a fonte de alimentação mais utilizada em indústrias como eletroquímica, eletrólise metalúrgica, acionamento DC, fonte de alimentação de média frequência e aquecimento elétrico para cristalização de carboneto de silício.

O transformador é projetado e fabricado de acordo com as características de funcionamento do motor DC, atendendo a elevados requisitos de confiabilidade.

Características:

• Baixa perda e baixo ruído de funcionamento
• Design focado na poupança de energia
• Elevada eficiência operacional
• Funcionamento altamente estável
• Fácil operação e baixa manutenção
