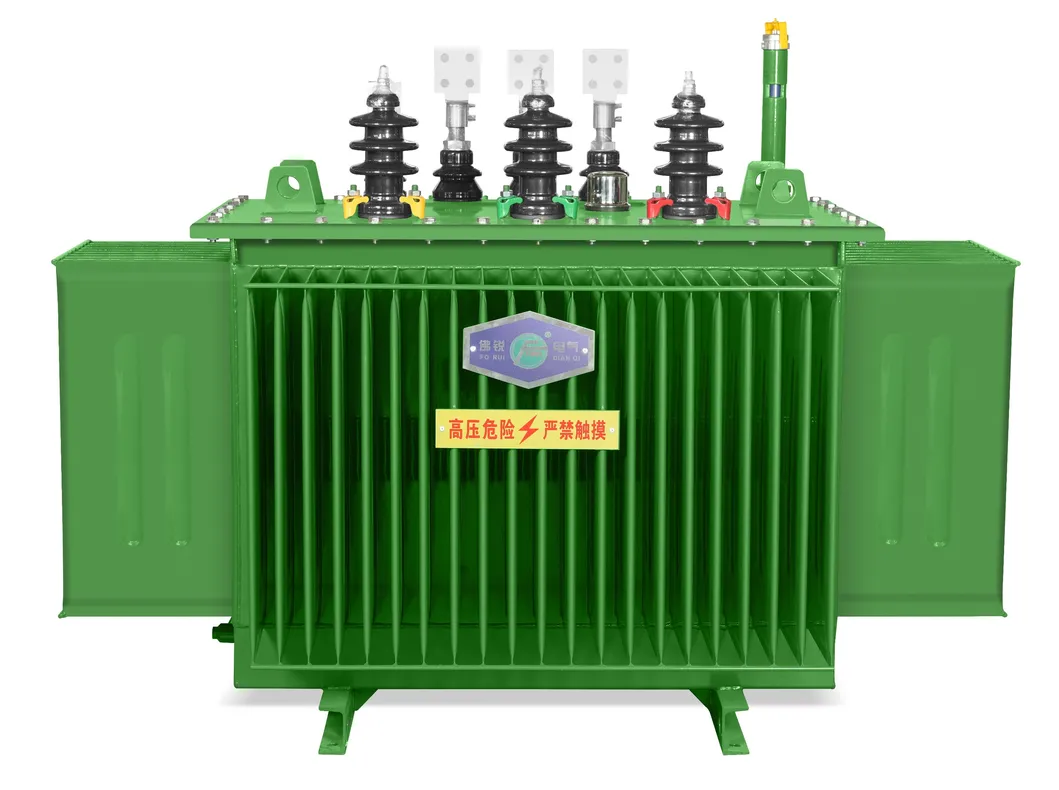

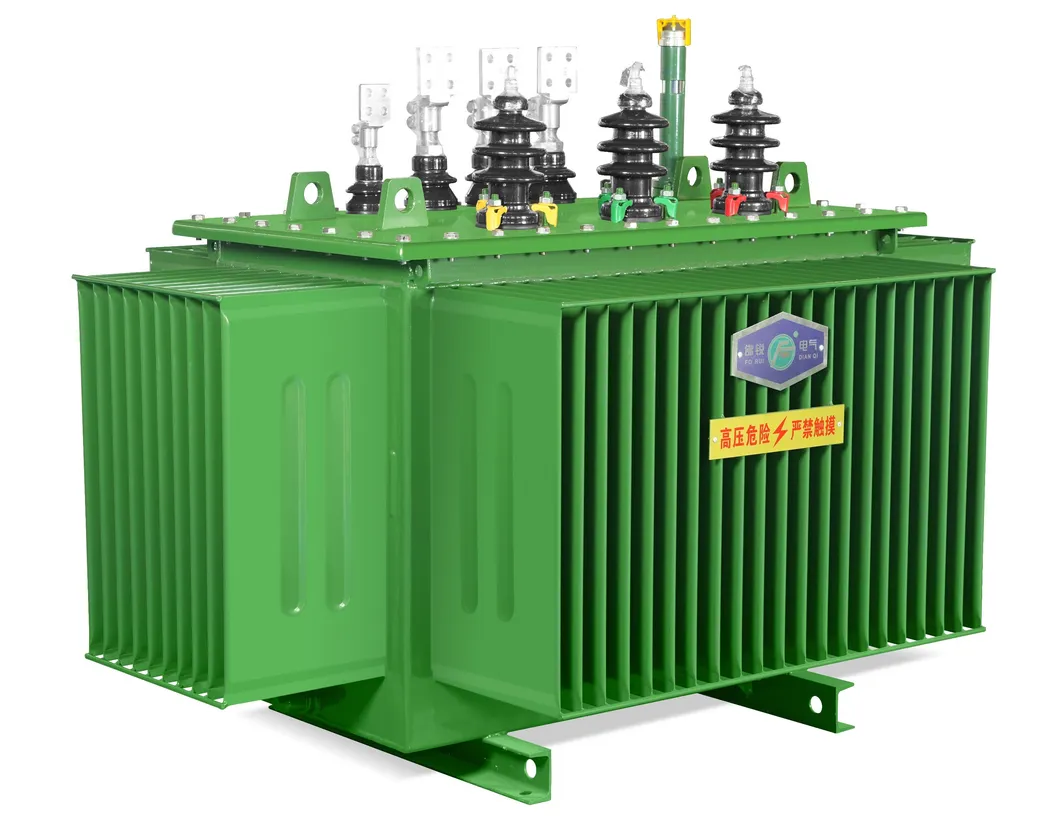

Transformador de Distribuição de Energia Elétrica Compacto Prefabricado de Alta Tensão Trifásico de Redução de Tensão de Grande Capacidade Imerso em Óleo Hv 33kv 20kv 11kv 0.4kv
Descrição do produto
- Visão Geral
- Descrição do produto
- Nossas vantagens
- Linhas de produtos
- Oficina de fábrica
- Perguntas Frequentes
Informação Básica
N ° de Modelo.
S11-M-30/10
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Transformador de Dois Enrolamentos
Certificação
ISO9001-2000, ISO9001, CCC
Uso
Transformador de potência, Transformador de distribuição
Características de frequência
Frequência Alta
Forma do Núcleo
Anel
Sistema de refrigeração
refrigeração por ar natural e óleo
Ligação
ligação delta ou star
Capacidade
30 ~ 20, 000kva, ou superior
Regulação da tensão
não-excitação
Pacote de Transporte
caixa de madeira
Origem
China
Código HS
850433
Capacidade de Produção
500 000 peças/ano
Descrição de Produto
Descrição geral

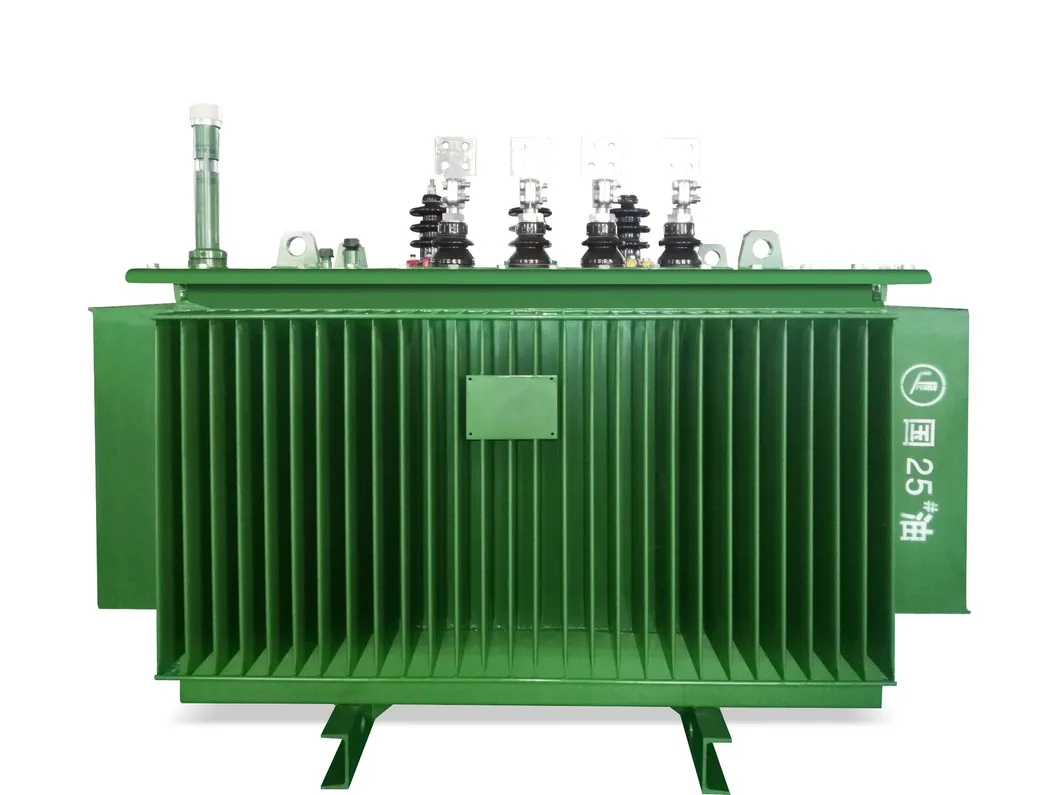

A série S11 foi avançada e foi concebida para melhorar o desempenho dos antigos transformadores. Tem uma estrutura compacta que requer um espaço muito menor para instalar. O seu ruído foi reduzido e a capacidade de sobrecarga foi melhorada. Comparando com a série S9, o produto da série S11 diminuiu a perda de carga em 30% e a corrente de vazio diminuiu para 45-80%.
A série S11 foi avançada e foi concebida para melhorar o desempenho dos antigos transformadores. Tem uma estrutura compacta que requer um espaço muito menor para instalar. O seu ruído foi reduzido e a capacidade de sobrecarga foi melhorada. Comparando com a série S9, o produto da série S11 diminuiu a perda de carga em 30% e a corrente de vazio diminuiu para 45-80%.
Temos transformadores da série S11, S13, S20 e S22.
Comodidades:
- Perda baixa e corrente pequena em condição de sem carga. Baixo ruído.

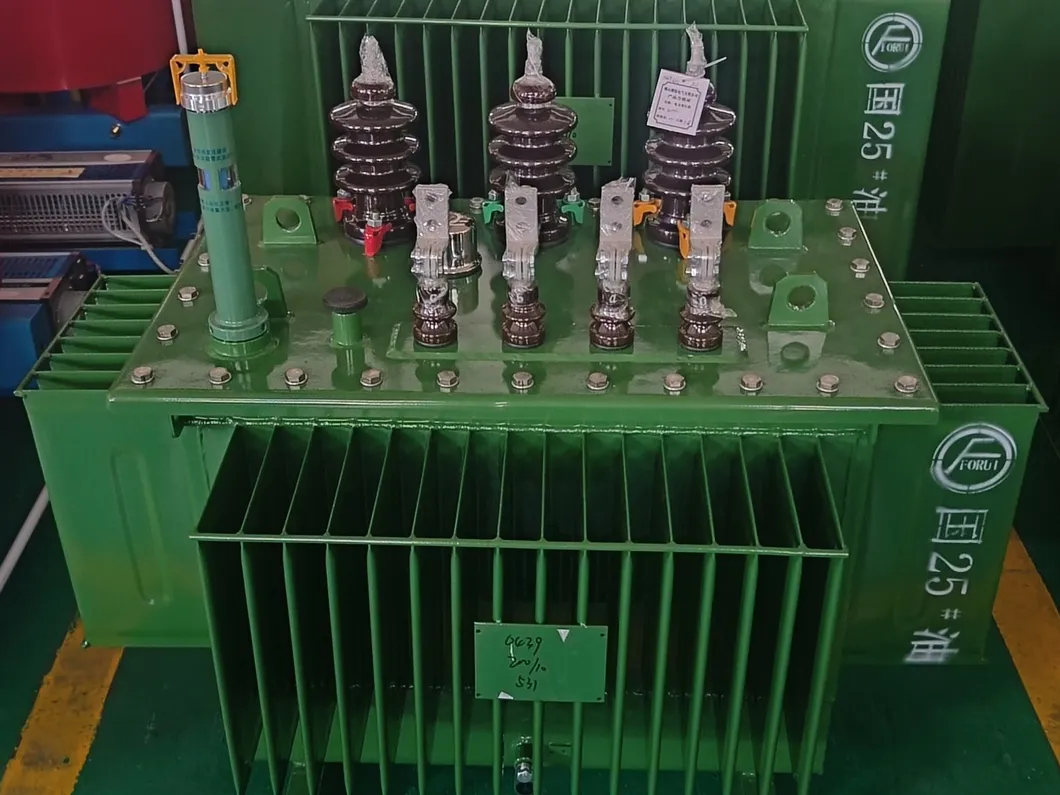

- Sem conservador de óleo, economizador de espaço para instalação.
- O novo design Oil Guage garante que funciona em segurança.
- Depósito de óleo ondulado, bom desempenho de arrefecimento e flexibilidade na mudança de molde enquanto aquece.
- Serviço de longa duração, económico e fácil de manter.
Especificações técnicas
| Normas | IEC60076, GB 1094, GB/T6451-2023, GB20052-2020 | Nível de isolamento | LI75 AC35/AC5 |
|---|---|---|---|
| Intervalo de capacidade | 30 ~ 20.000 kVA | Frequência | 50 / 60 Hz |
| Classe de tensão | 10 KV, 35 KV | Grau de isolamento | A |
| A tocar em Range (intervalo) | ± 2x2,5%/ ± 5% | Máx. Aumento do calor | 65 000 |
| Regulação da tensão | Não-excitação | Condição de funcionamento | Temperatura ambiente ≤ 40ºC, Altitude ≤ 1000 m. |
| Ligação | Dyn11/Yyn0 | Arrefecimento | SISTEMA DE refrigeração DE óleo mineral ONAN |

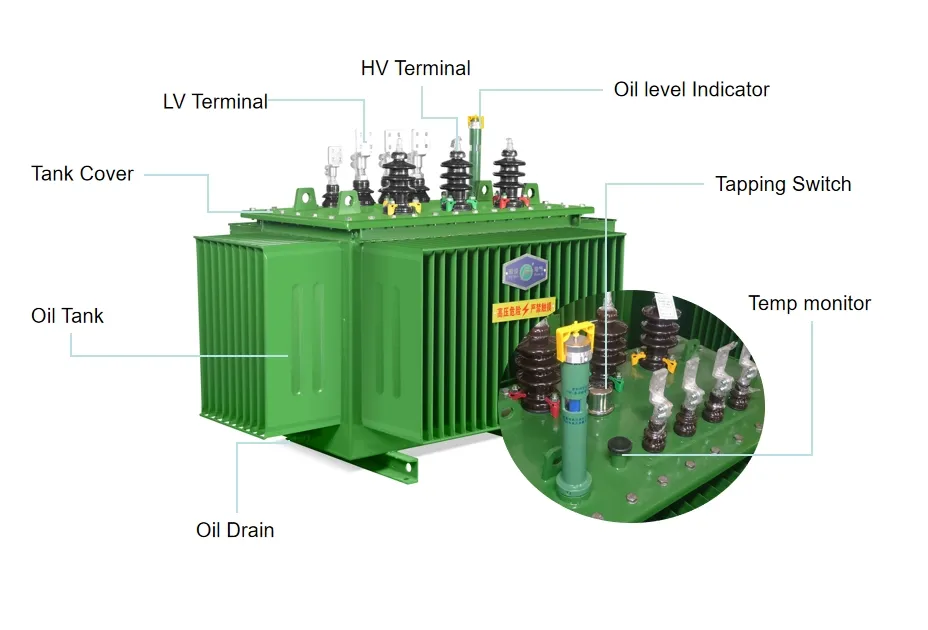

Detalhes do produto

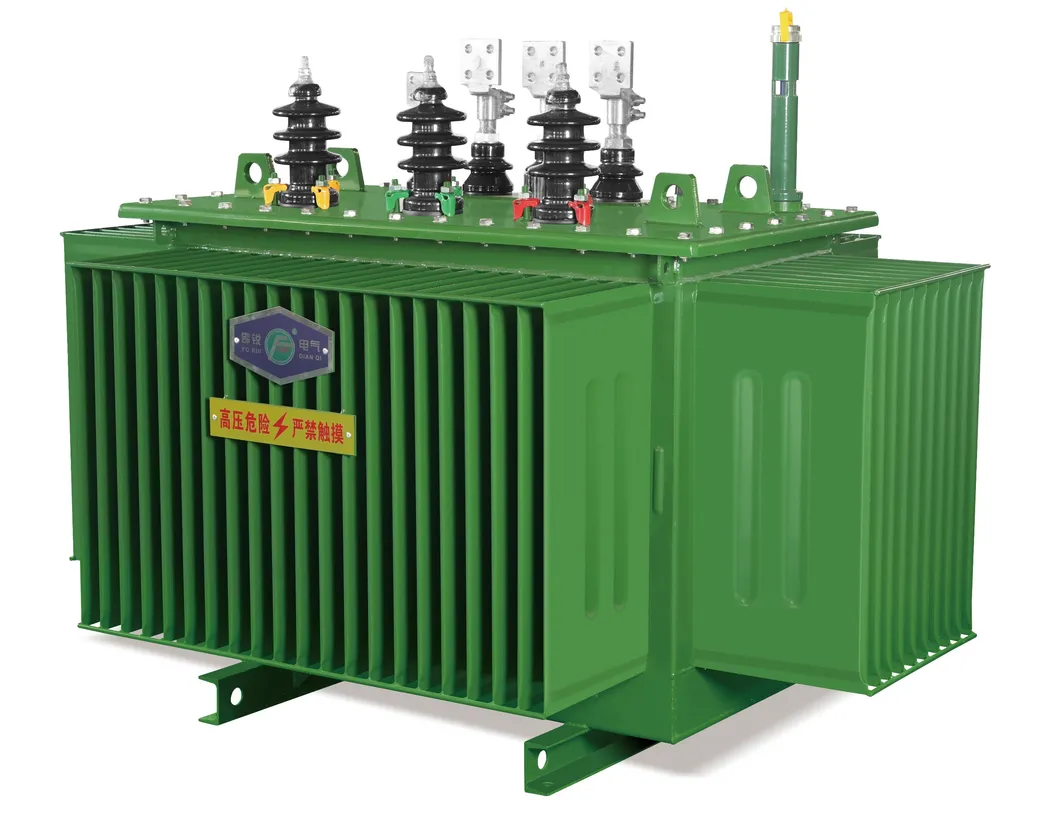

Nossas vantagens
RAZÕES para escolher nossos transformadores de distribuição:
Faixa de grande capacidade
Grande variedade para escolher, de 30 KVA a 2500 KVA ou superior.
Grande variedade para escolher, de 30 KVA a 2500 KVA ou superior.
Dissipação de calor excelente
Alta eficiência de resfriamento devido ao sistema de arrefecimento a óleo e ao tanque ondulado flexível.
Alta eficiência de resfriamento devido ao sistema de arrefecimento a óleo e ao tanque ondulado flexível.
Nível sonoro reduzido
Funcionamento extremamente silencioso no que diz respeito ao transformador de potência superior.
Funcionamento extremamente silencioso no que diz respeito ao transformador de potência superior.
Maior eficiência energética
Menores perdas na transferência de energia com design otimizado.
Menores perdas na transferência de energia com design otimizado.
Menor perda operacional
Redução significativa das perdas em relação ao transformador do tipo seco.
Redução significativa das perdas em relação ao transformador do tipo seco.
Vida útil mais longa
Desenvolvido com materiais duráveis de alta resistência para assegurar anos de operação estável.
Desenvolvido com materiais duráveis de alta resistência para assegurar anos de operação estável.
Fácil reciclagem
O conjunto da bobina do núcleo pode ser facilmente reciclado ao fim de sua vida útil.
O conjunto da bobina do núcleo pode ser facilmente reciclado ao fim de sua vida útil.
Resistência a impulsos
Maior capacidade de suporte e movimentação de impulsos e sobretensão da rede.
Maior capacidade de suporte e movimentação de impulsos e sobretensão da rede.
Disponível nas capacidades: 50 kva, 100 kva, 160 kva, 200 kva, 250 kva, 500 kva, 630 kva, 800 kva, 1000 kva, 1250 kva, 1600 kva, 2000 kva, 2500 kva. Conserte e melhore o preço do seu transformador de energia elétrica.

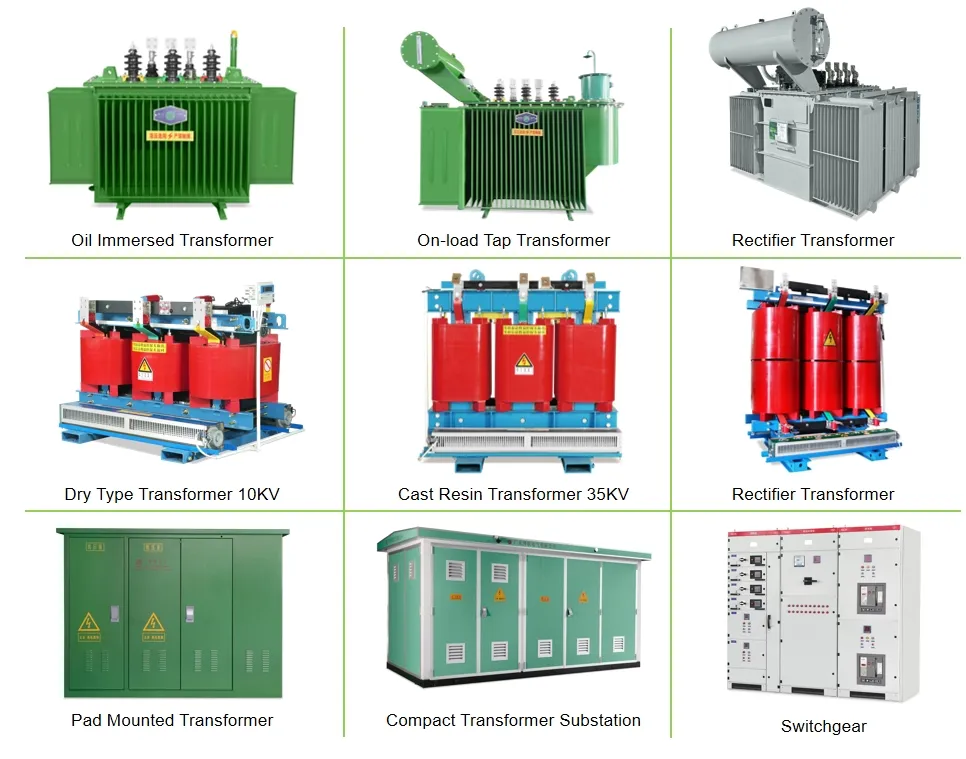

Linhas de produtos
Produzimos e vendemos principalmente todos os tipos de transformadores de distribuição com capacidade de 30 kVA a 2500 kVA (ou superior) com classe de tensão de 10 KV/35 KV.
Temos séries de produtos, incluindo transformadores do tipo seco, transformadores de imersão a óleo, transformadores subterrâneos, transformadores de retificação, transformadores pré-fabricados e combinados, transformadores de energia eólica e fotovoltaica, bem como painéis de distribuição de alta tensão (HV)/MV/LV e outros produtos elétricos relacionados. A nossa capacidade de produção anual excede os 5 milhões de kVA.

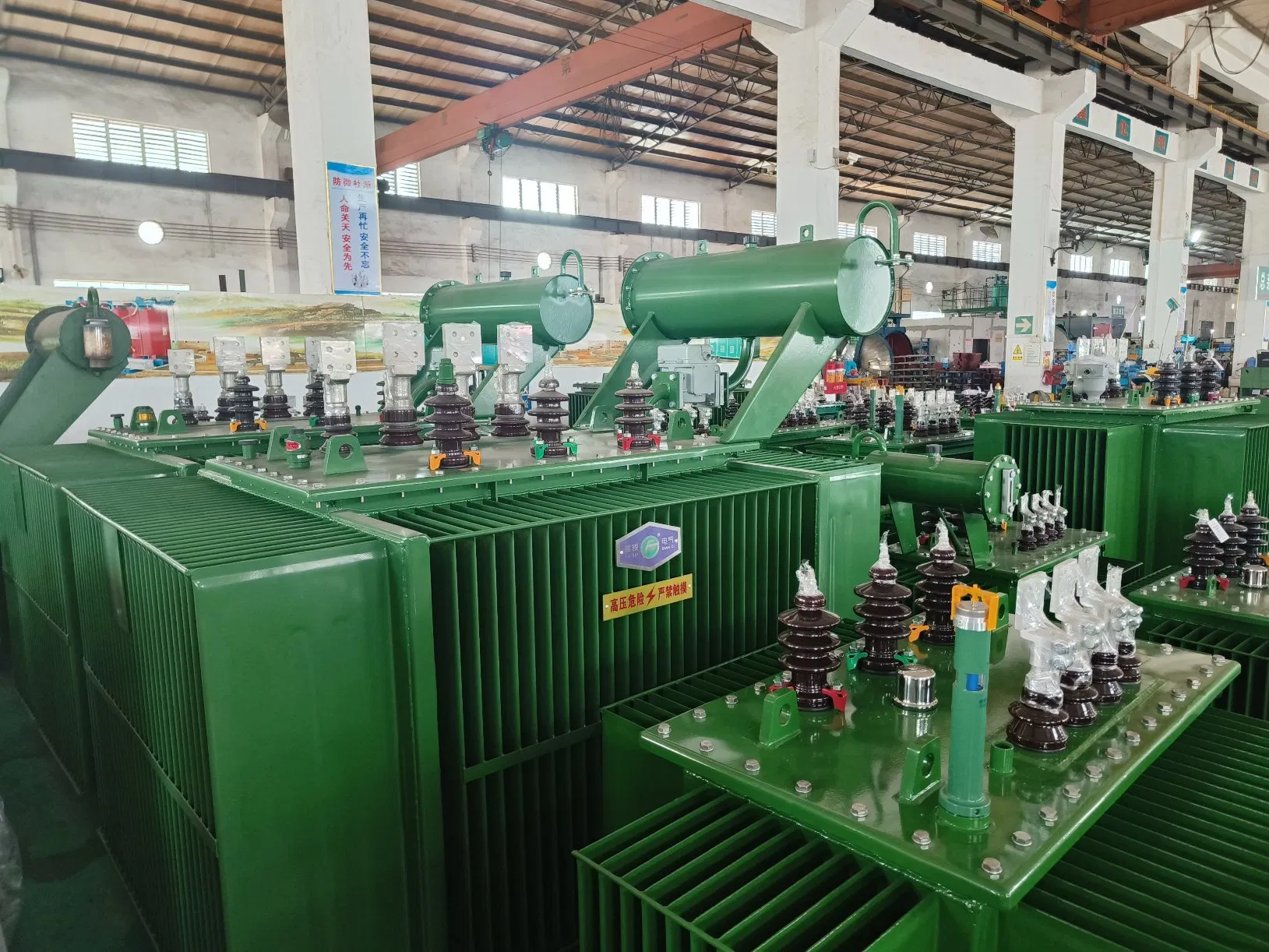

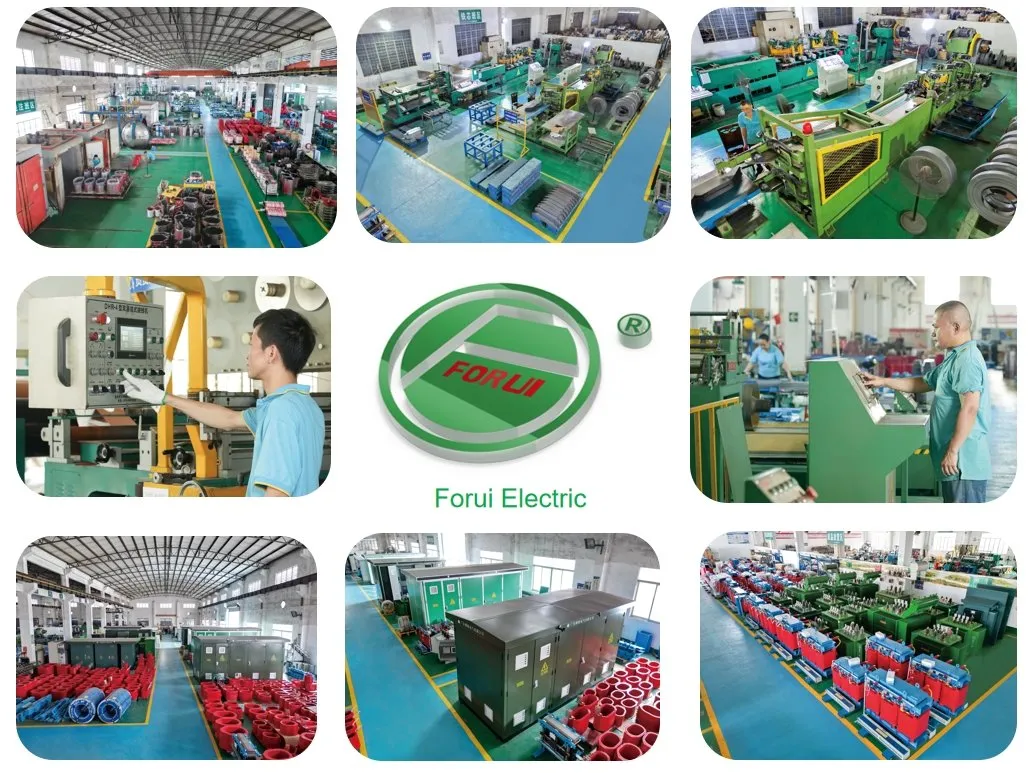

Oficina de fábrica
Fundada em 2007 e localizada na província de Guangdong, nossa empresa é fabricante profissional de equipamentos elétricos com P&D integrado, departamento de produção, vendas e serviços. Temos mais de 10 000 metros quadrados de fábricas de produção e adotamos o sistema de gestão de qualidade ISO9001:2015. Somos uma empresa de alta e nova tecnologia que é certificada pelo governo.
PERGUNTAS FREQUENTES
Quais são as principais vantagens dos transformadores da série S11?
A série S11 apresenta uma redução de cerca de 30% nas perdas de carga se comparada à série S9, além de reduzir a corrente de vazio entre 45% e 80%. Oferece baixo nível de ruído, excelente flexibilidade para dissipação de calor devido ao tanque ondulado e uma estrutura compacta que otimiza o espaço de instalação.
Qual é o sistema de resfriamento utilizado e como ele atua?
Os equipamentos utilizam o sistema de resfriamento ONAN (Óleo Natural, Ar Natural). Ele funciona por meio da circulação natural do óleo mineral, que transfere o calor interno para as paredes onduladas do tanque, dissipando-o no ar circundante sem a necessidade de ventiladores externos.
Quais são as faixas de potência e tensão de atendimento desses produtos?
Os transformadores de distribuição abrangem capacidades desde 30 kVA até 2500 kVA (com customizações acima de 20.000 kVA), atendendo classes de tensão de 10 KV e 35 KV, com frequência de 50/60 Hz.
Quais normas técnicas de qualidade e segurança são seguidas?
Todos os equipamentos cumprem com os rigorosos padrões internacionais da norma IEC60076, além de estarem de acordo com as normas GB 1094, GB/T6451-2023, GB20052-2020, e contarem com certificação ISO9001.
Esses transformadores exigem muita manutenção?
Não. Devido à sua fabricação robusta com óleo mineral de alta qualidade e vedação hermética, eles apresentam uma longa vida útil operacional e demandam rotinas de manutenção preventivas extremamente simplificadas e baratas.
