Transformador de subestação elétrica a seco de resina fundida para redução de tensão

Costumização:	Disponível
Aplicação:	Energia, Eletrônico, Instrumento
Fase:	Três

Visão Geral

N ° de Modelo. Dry Type Transformer

Testemunho Transformer Tipo Núcleo

Método de arrefecimento an/af

Tipo de enrolamento Transformador de Dois Enrolamentos

Certificação ISO9001, CCC, ce

Uso Transformador monofásico, Transformador de potência, Transformador de distribuição

Características de frequência Frequência de Potência

Forma do Núcleo núcleo laminado

tipo de produto transformador seco de resina fundida

tipo de montagem montado no piso

modo de alimentação atacado personalizado de fábrica

material de isolamento resina epóxi fundida

capacidade nominal 80-8000KVA

material de enrolamento cu al

toque no carregador mudança de tap off-circuito

toque em range (intervalo) ±2×2.5%

Pacote de Transporte palete de madeira

Especificação personalizável

Origem China

Capacidade de Produção 5000 conjuntos/ano

Descrição de Produto

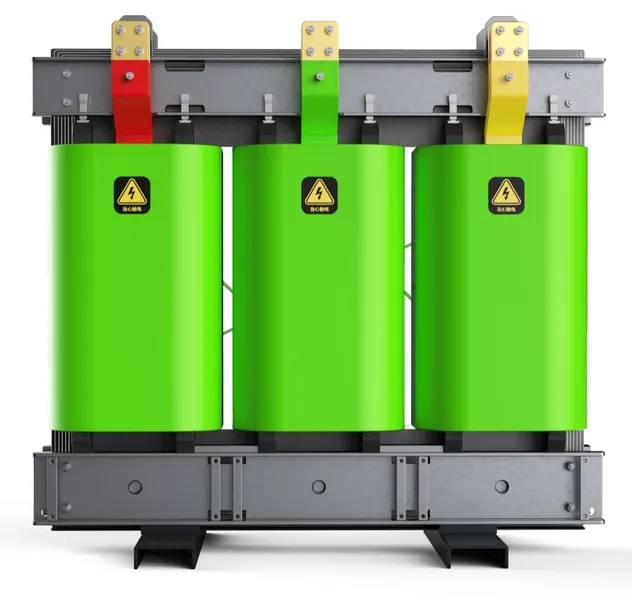

Transformador de subestação elétrica a seco de resina fundida para redução de tensão

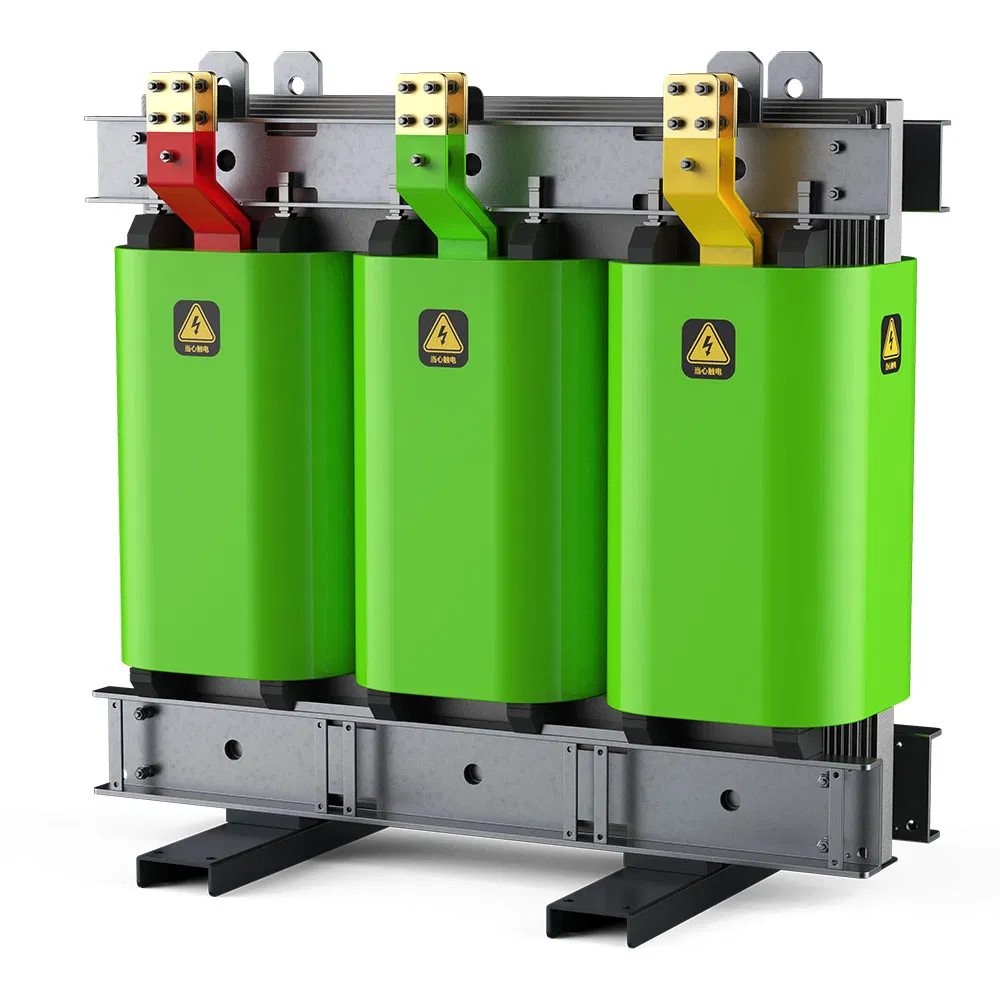

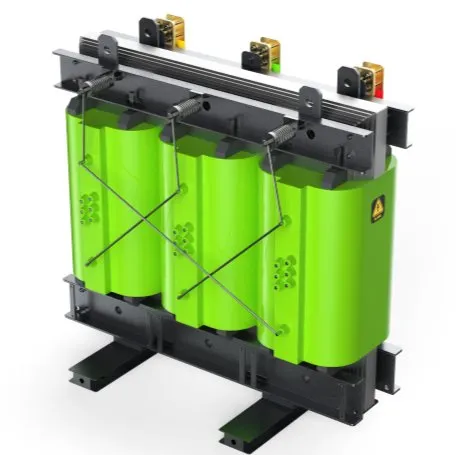

Transformador do tipo seco

Os transformadores do tipo seco adotam uma estrutura de isolamento isenta de óleo, com materiais isolantes sólidos ou de ar (como resina epóxi) como meio de resfriamento e isolamento. Possui vantagens importantes, tais como segurança e protecção ambiental (à prova de incêndio e explosão), sem necessidade de manutenção (sem necessidade de tratamento e detecção de óleo), funcionamento fiável e instalação prática (sem necessidade de poço de óleo, requisitos de protecção contra incêndios reduzidos). É especialmente adequado para locais com requisitos rigorosos em matéria de segurança, protecção do ambiente e espaço, tais como edifícios altos, subcaminhos, aeroportos, hospitais, centros de dados, empresas industriais e de mineração. É um equipamento central fiável, ecológico e de elevada eficiência para a conversão de energia elétrica em sistemas modernos de distribuição de energia.

Capacidade nominal	80 KVA, 100 KVA, 125 KVA, 160 KVA, 200 KVA, 250 KVA, 315 KVA, 400 KVA, 500 KVA, 630 KVA, 800 KVA, 1000 KVA, 1250 KVA, 1600 KVA, 2000 KVA, 2500 KVA, 3150 KVA, 4000 KVA, 5000 KVA, 6300 KVA, 8000KVA.
Tensão nominal	10/0,4KV, 11/0,415KV, 20/0,4KV, 22/0,415KV, 33/0,415KV, 35/0,4KV, 110/35KV, 110/10KV, 220/110KV
Grupo de Vetores	Dyn11
Frequência nominal	50 Hz, 60 Hz
Toque em intervalo	± 2x2,5%, ± 5%
Nível de isolamento	6/0,4 kV LI60AC25/AC3kV 10/0,4 kV LI75AC35/AC3kV 20/0,4 kV LI125AC50/AC3kV 35/0,4 kV LI170AC70/AC3kV

Descrições gerais do produto

A nossa empresa introduziu tecnologia europeia avançada e optimizou o design de transformadores do tipo seco em resina epóxi fundida através de tecnologia patenteada e software especial. O núcleo de ferro do produto é feito de alta qualidade orientado a frio-laminado chapa de aço de silício, fabricado pela etapa lap comum núcleo de ferro automático linha de produção da Alemanha GEORG Company com a nova etapa colo tecnologia comum, que melhora muito o desempenho sem carga do núcleo de ferro. A bobina é fundida com resina epoxídica americana Huntsman através do equipamento de vazamento a vácuo da Alemanha HEDRICH. O produto tem boa permeabilidade à resina e não tem bolhas de ar, obtendo assim baixa descarga parcial. As bobinas de alta e baixa tensão estão intimamente ligadas à forte resistência estrutural, garantindo uma forte resistência a curto-circuito e uma capacidade antivibração. Em condições normais de funcionamento, o produto tem uma vida útil de 30 anos e não causa fissuras na superfície da bobina devido a alterações de temperatura durante a vida útil em condições normais de funcionamento.
