Transformador Retificador Flyback de Frequência Variável Ventilado Aberto 6kv10kv315kVA-5000kVA Tipo Seco Multi Enrolamento 15kv
Descrição do produto

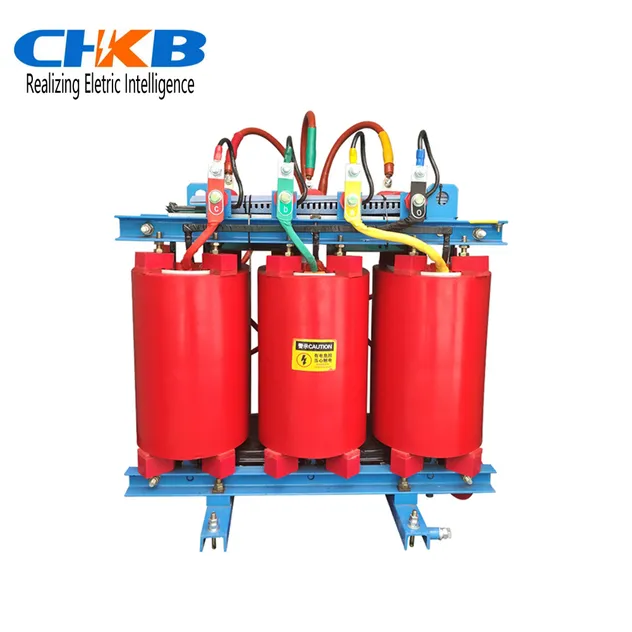

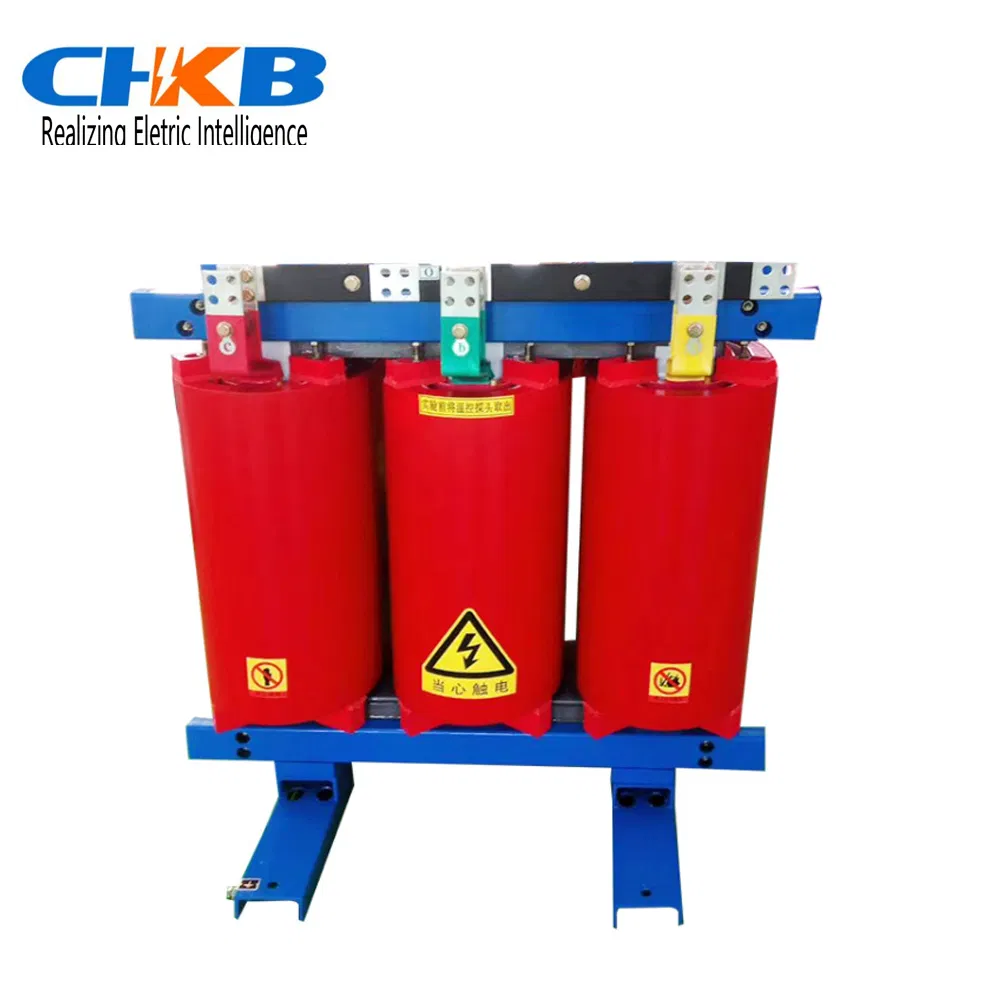

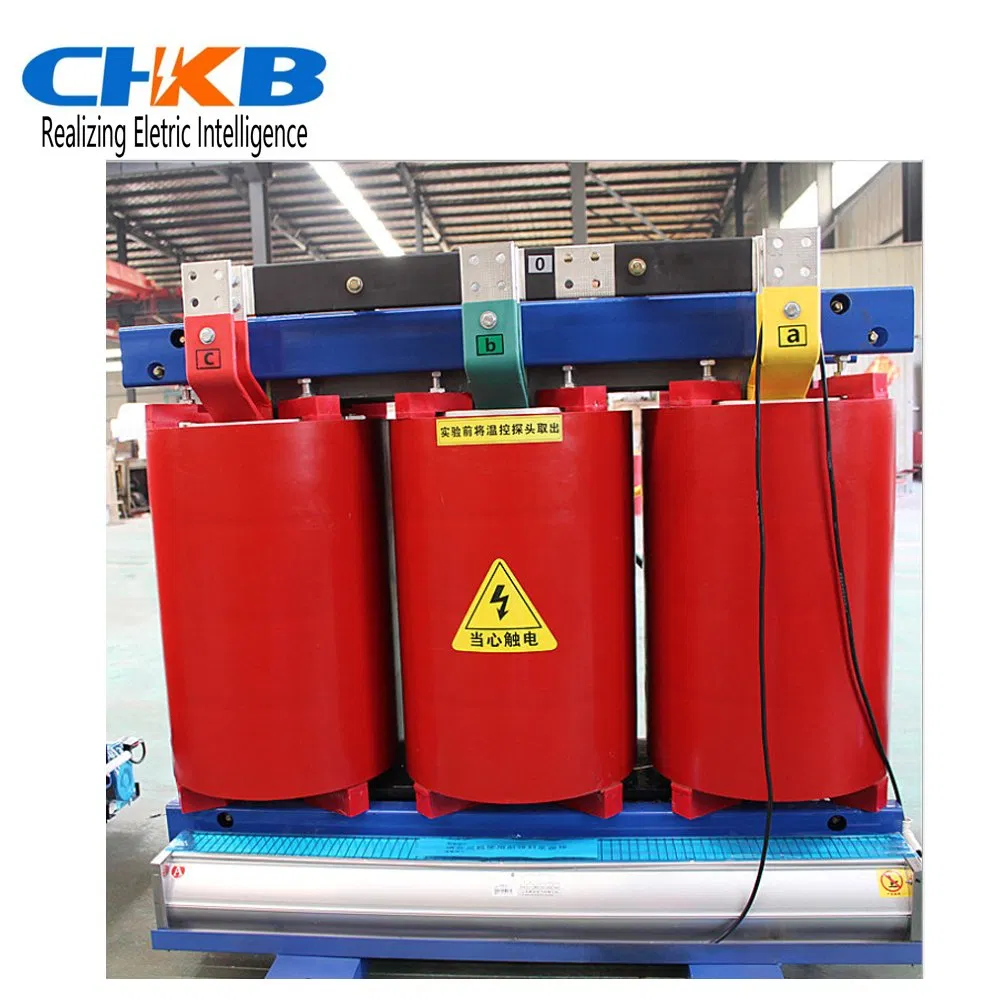

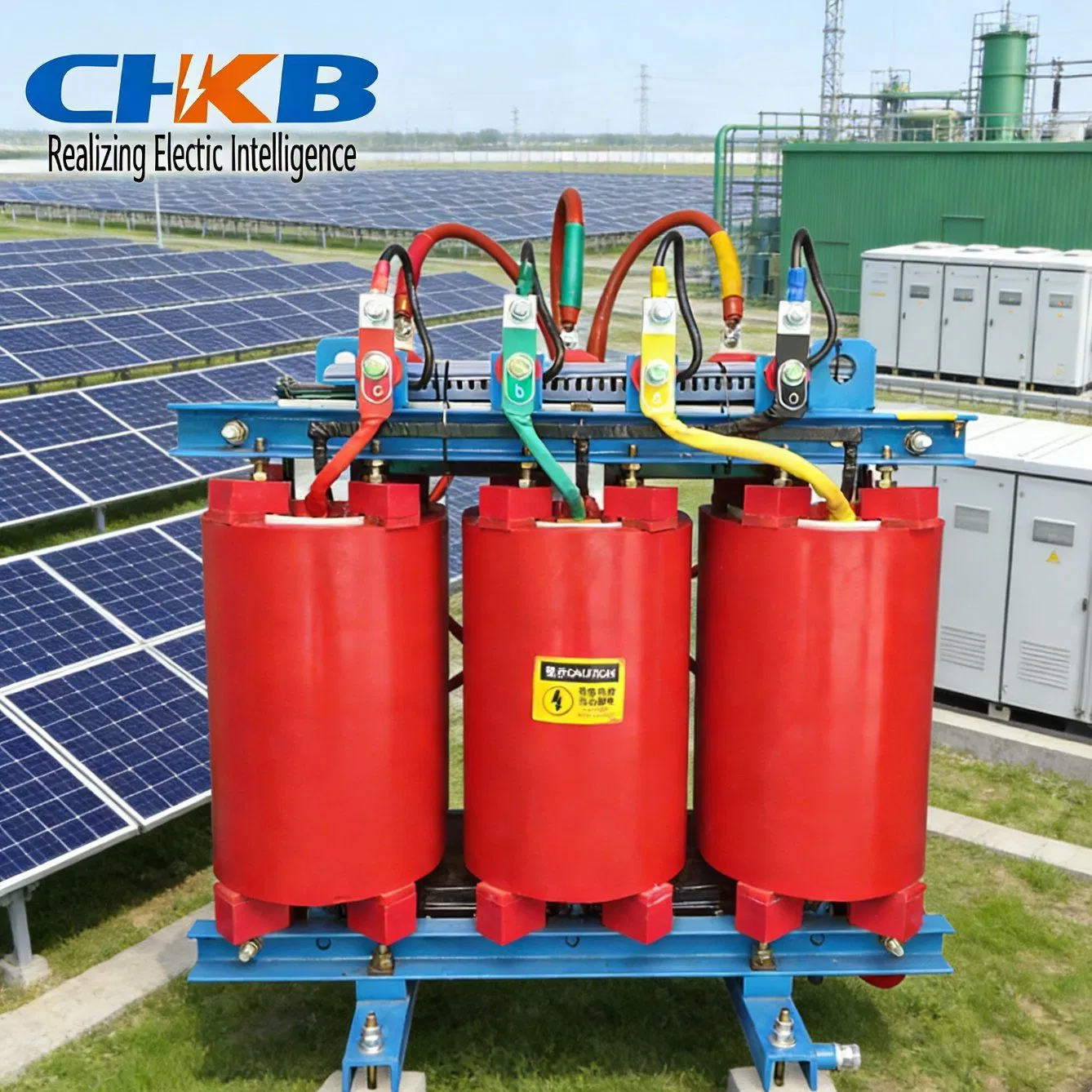

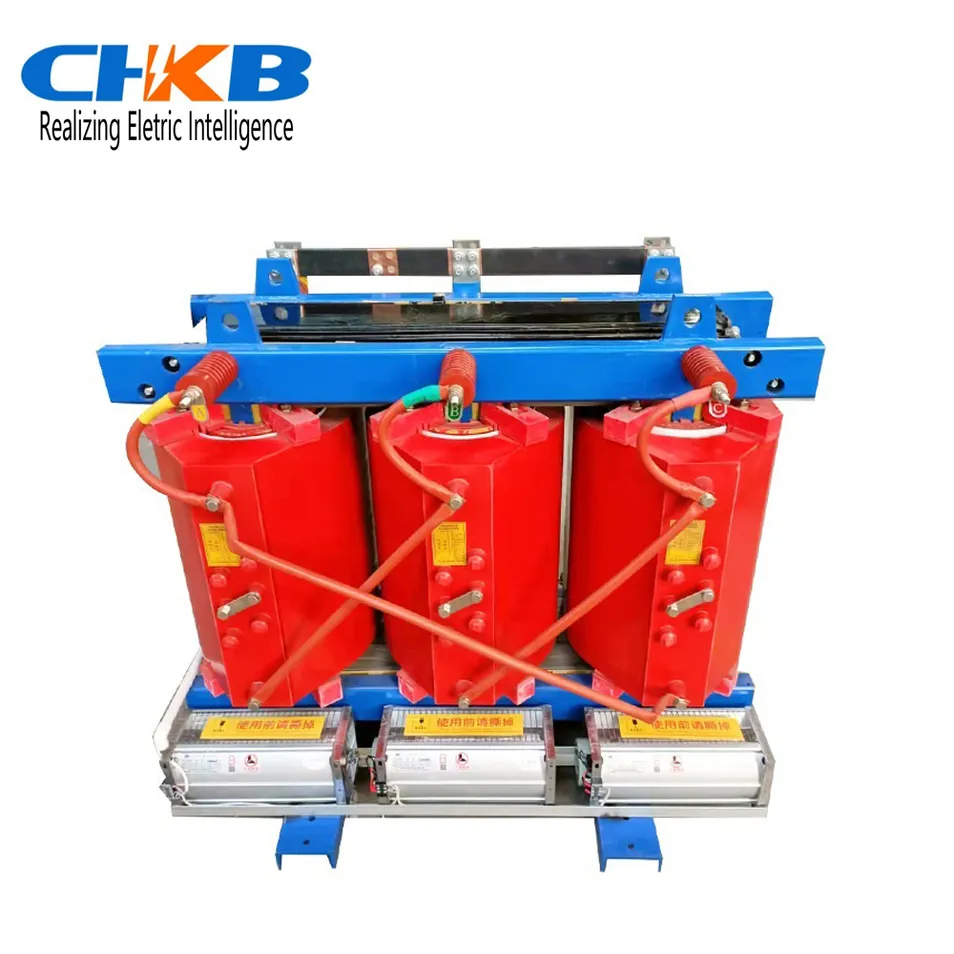

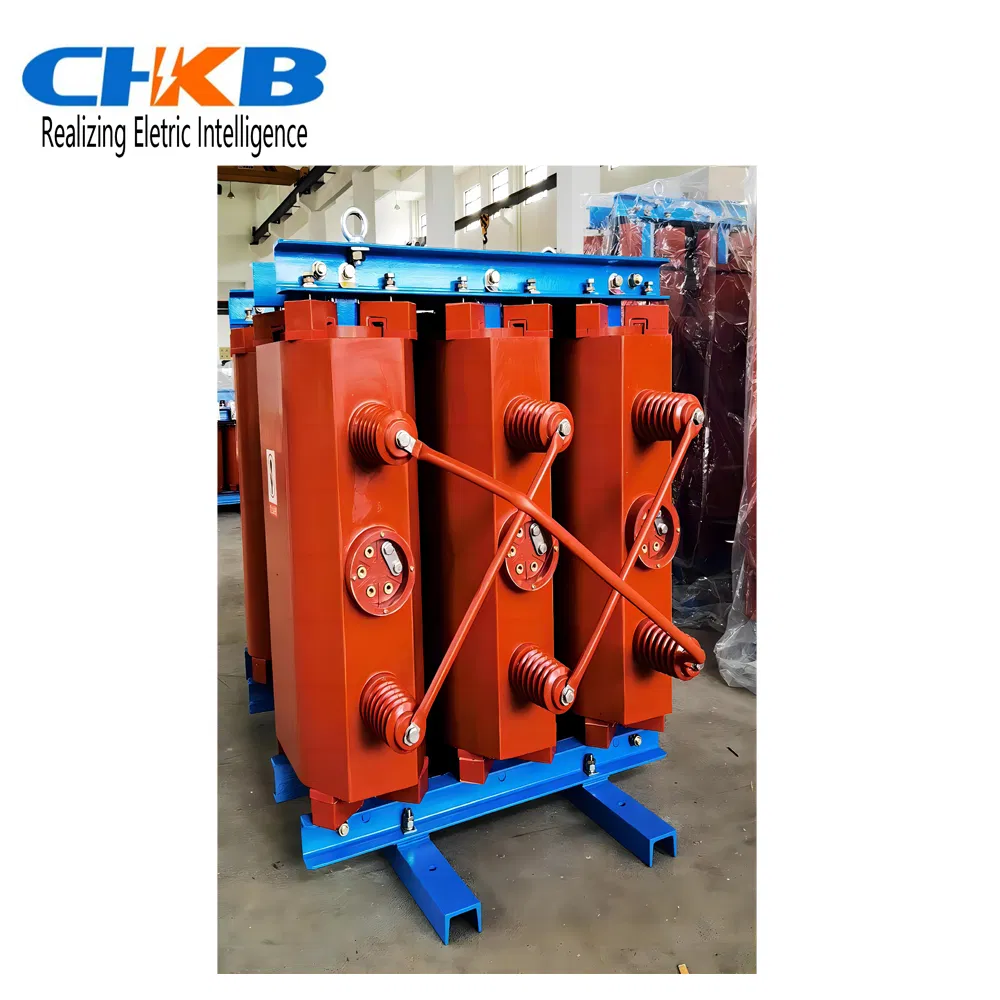

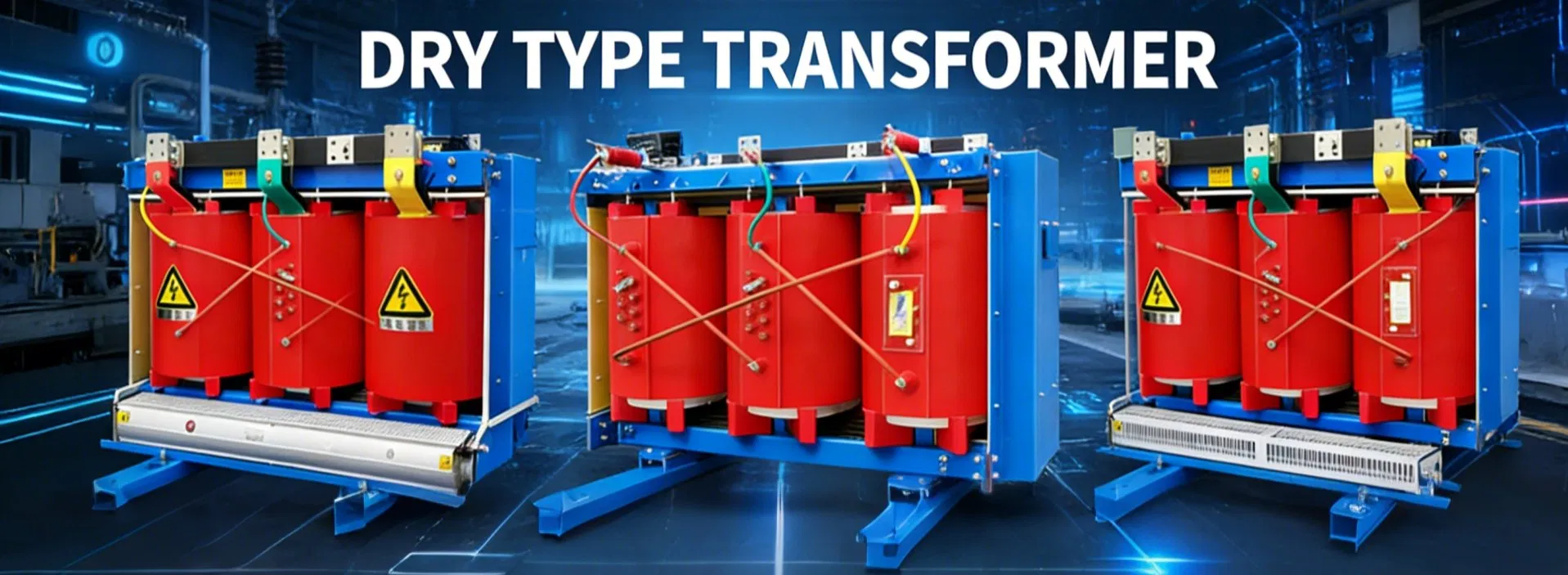

Transformador do tipo seco
O transformador do tipo seco utiliza tecnologia de vazamento de resina epóxi e apresenta resistência ao fogo, proteção ambiental, baixa perda e baixo ruído. Pode ser instalado próximo do centro de carga e é amplamente utilizado em edifícios de alto nível, complexos comerciais, hospitais, escolas, centros de dados, instalações industriais e melhorias da rede urbana. É uma solução ideal, segura e eficiente em termos energéticos para sistemas modernos de distribuição de energia.Modelos de venda a quente: Série SCB10 de 10 kV/6 kV, Série SCB10/SCB11 20 kV/35 kV, Série SCZB10.

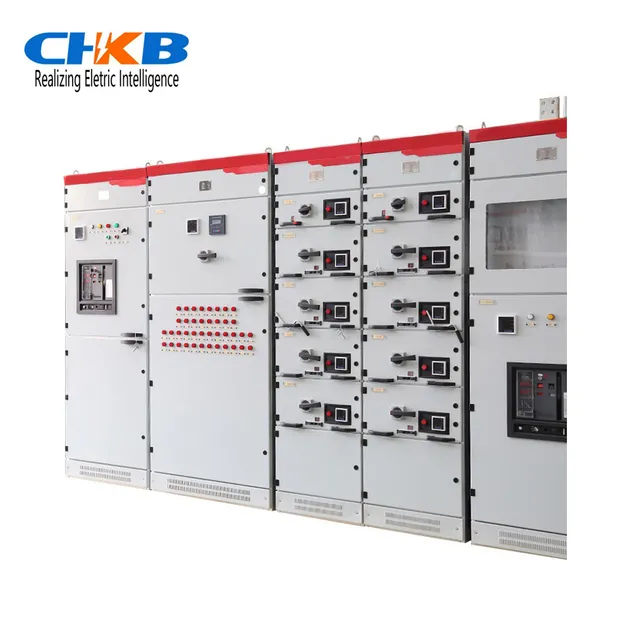

Principais produtos: Transformadores imersos em óleo, Transformadores do tipo seco, transformadores CT/PT, Subestações pré-fabricadas YBW (estilo europeu/americano), COMUTADOR DE ALTA TENSÃO (HV): KYN28A, KYN61, XGN, HXGN, SHSRM, etc. COMUTADOR LV: MNS, GCS, GCK, GGD, SÉRIE XL, Disjuntores a vácuo, interruptores de quebra de carga e soluções completas de distribuição de energia.
Descrição do produto
Vantagens do produto (1-3)
1. Design à prova de fogo · isento de óleo e altamente fiável
O design isento de óleo e de resina epóxi elimina os riscos de fugas e incêndio. As características retardantes de chamas, à prova de humidade e à prova de pó garantem um funcionamento seguro em hospitais, centros comerciais e estações de metro.
2. Baixa perda e baixo ruído · eficiência energética
O aço de silicone de alta qualidade e os circuitos magnéticos otimizados reduzem as perdas e o ruído. Atende ou excede os padrões de eficiência IEC/GB, com projetos opcionais de baixa perda para minimizar os custos operacionais.
3. Forte resistência a curto-circuito · resistência à estabilidade térmica
A fundição a vácuo garante uma forte resistência mecânica para suportar forças de curto-circuito e temperaturas elevadas. O isolamento de classe F/H mantém um desempenho estável em ambientes com cargas pesadas ou difíceis.
Vantagens do produto (4-6)
4. Descarga parcial muito baixa · longa vida útil
O isolamento avançado e o controlo PD rigoroso garantem uma descarga parcial extremamente baixa, reduzindo o envelhecimento do isolamento e permitindo mais de 20 a 30 anos de vida útil fiável.
5. Instalação flexível sem manutenção · custo reduzido

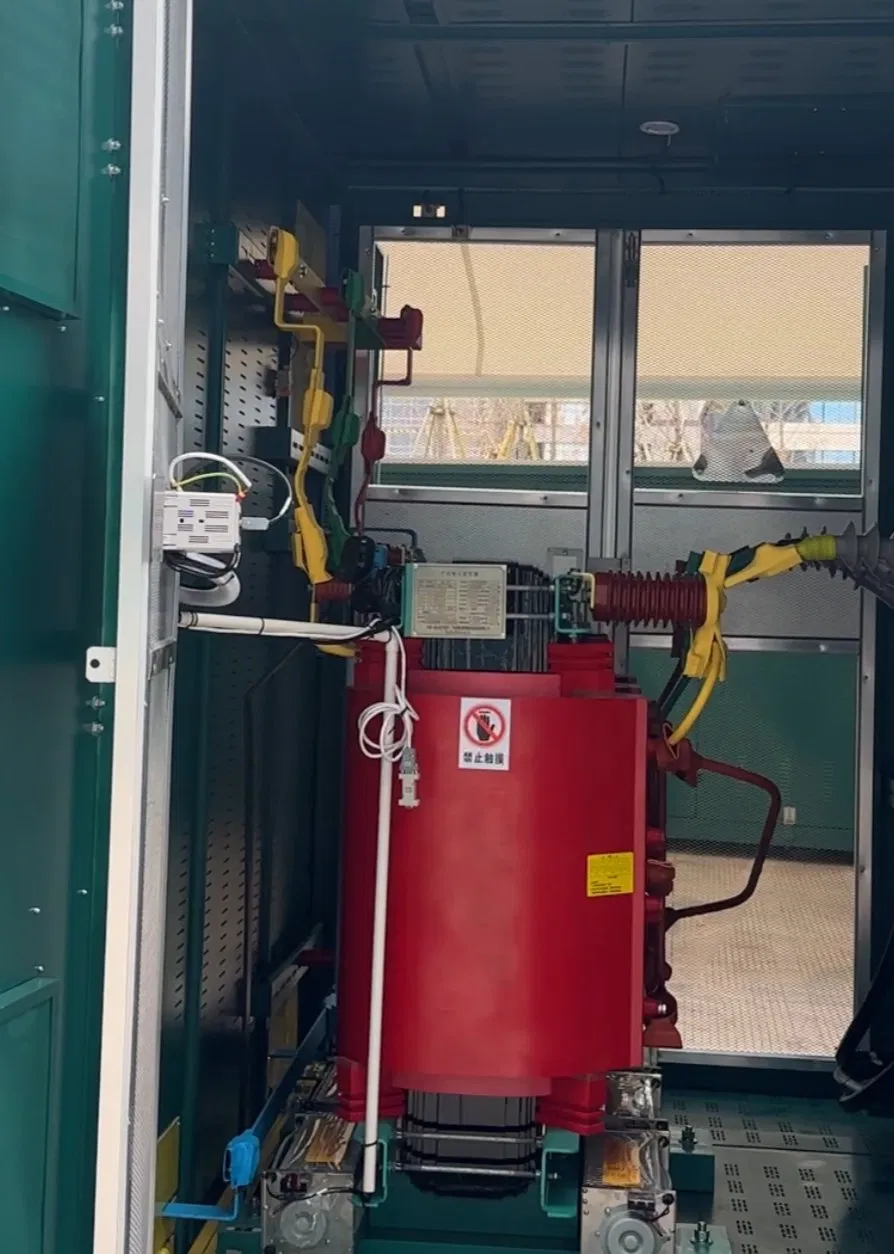

Isento de óleo e sem manutenção, com vários níveis de proteção (IP00/20/23). Pode ser instalado próximo aos centros de carga, reduzindo o custo dos cabos. O design compacto facilita a instalação.
6. Ampla faixa de tensão · vários modelos · totalmente personalizáveis
Disponível em modelos SCB10/11/12 e SCZB10 de 6–35 kV. Personalizável com base nos requisitos de carga, temperatura ambiente, altitude e ruído para uma correspondência perfeita entre projetos.
Especificação
| Modelo do produto | Classe de tensão | Intervalo de toque | Grupo de vetor | Gama de capacitância | Nível de isolamento | Classe de isolamento | Perda sem carga (W) | Perda de carga (W) 120 ℃ | Modo de regulação da tensão |
|---|---|---|---|---|---|---|---|---|---|
| Transformador de corrente do tipo seco de 35 kV | 35 kV (36,5 kV, 38,5 kV, etc.) | 2 * 2.5%, 5% | Dyn11, Yd11, YNd11, etc. | 800 ~ 25000kVA | 35 kV LI170AC70, 10 kV LI75AC35 | Classe F ou H | 2250~27100 | 9400~101000 | regulação da tensão de excitação inexistente, regulação da tensão de carga |
| Transformador de distribuição do tipo seco de 35 kV/20 kV | 35 kV, 20 kV (36,5 kV, 38,5 kV, etc.) | 2 * 2.5%, 5% | Dyn11, Yd11, YNd11, etc. | 800 ~ 25000kVA | 35 kV LI170AC70, 10 kV LI75AC35 | Classe F ou H | 20KV: 660~3480 35 KV: 450~4450 |
20KV: 2940~19380 35 KV: 1420~21850 |
regulação da tensão de excitação inexistente, regulação da tensão de carga |
| Transformador de distribuição do tipo seco de 10 kV/6 kV | 10 kV, 6 kV | 2 * 2.5%, 5% | Yyn0, Dyn11 | 30 ~ 2500 kVA | 6kV LI60 AC20, 10kV LI75 AC35 | Classe F ou H | 6 KV: 135~3110 10 KV: 890~3560 |
6 KV: 640~18490 10 KV: 3600~18140 |
regulação da tensão de excitação inexistente, regulação da tensão de carga |
| Transformador de distribuição de liga amorfa do tipo seco de 10 kV/6 kV | 10 kV, 6 kV | 2 * 2.5%, 5% | Yyn0, Dyn11 | 200 ~ 2500 kVA | 6kV LI60 AC20, 10kV LI75 AC35 | Classe F ou H | 200~1200 | 2530~17170 | sem regulação da tensão de excitação |
Certificações
Opções totalmente personalizáveis (OEM/ODM disponíveis)
-
1. Níveis de tensão personalizáveis
- HV: 6kV/10kV/11kV/20kV/22kV/33kV/35kV; LV: 0,4kV/0,415kV/0,433kV/0,48kV
- Tensões especiais para países ou grades específicos podem ser projetadas mediante solicitação.
-
2. Frequência personalizável
- 50 Hz/60 Hz; Compatível com sistemas elétricos globais.
-
3. Capacidade nominal personalizável
- De 30 kVA a 25000 kVA; Adequado para aplicações residenciais, comerciais, industriais e de serviços públicos.
-
4. Material de enrolamento personalizável
- Cobre (padrão): Excelente condutividade, longa vida útil, alta resistência a curto-circuito
- Alumínio (Opcional): Opção econômica para projetos de engenharia
-
5. Nível de perda personalizável
- Disponível de acordo com diferentes padrões de eficiência: S11, S13, SH15 (liga amorfoz)
- Suporte a valores personalizados de perda sem carga e perda de carga com base em requisitos do cliente
-
Aumento personalizável da temperatura
- Classe F: 100K (padrão); Classe H: 120K (adequado para ambientes de carga pesada ou temperatura elevada)
- Estão disponíveis opções de aumento de temperatura mais baixas (por exemplo, ≤ 80 K) para uma vida útil prolongada e maior segurança.

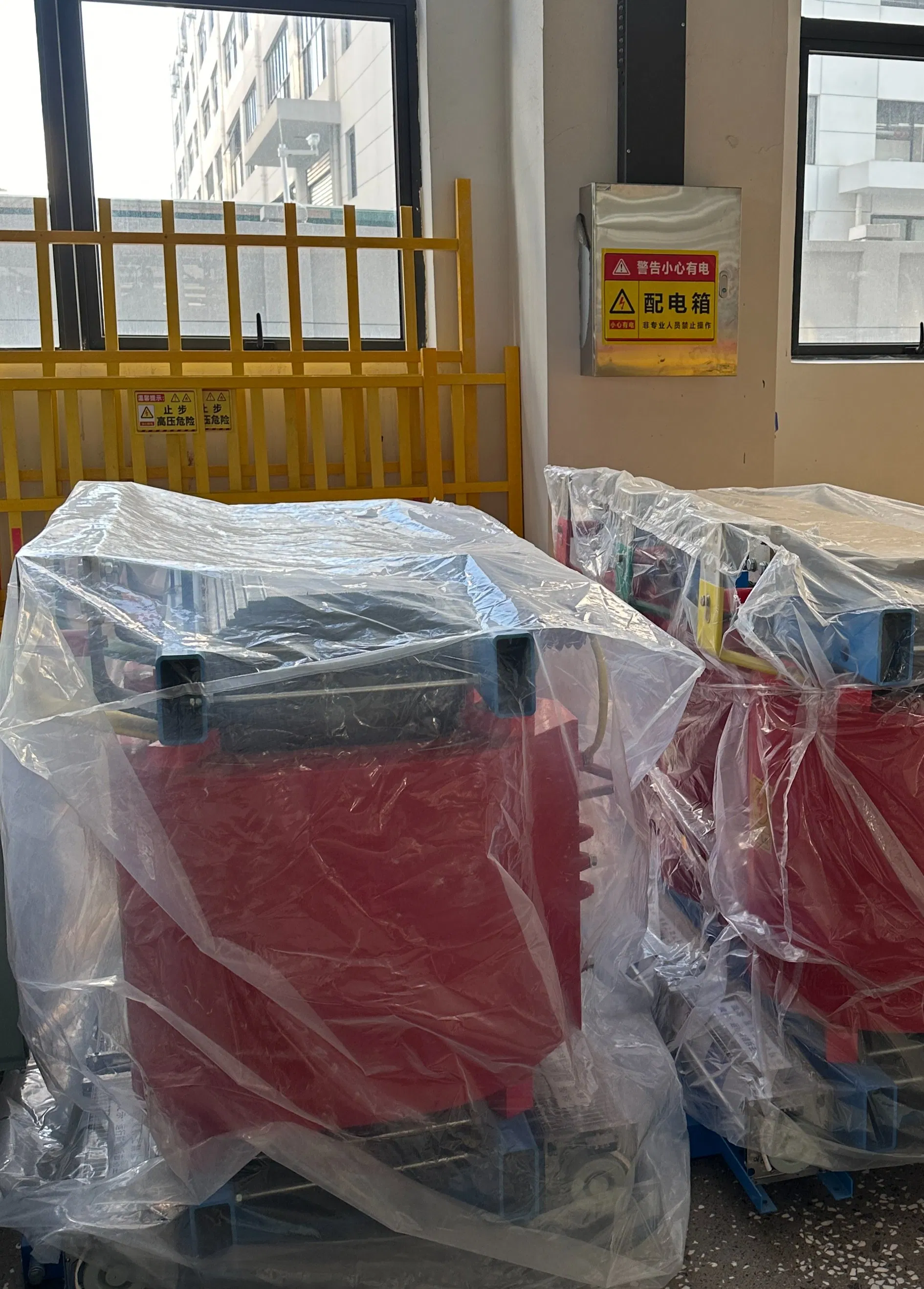

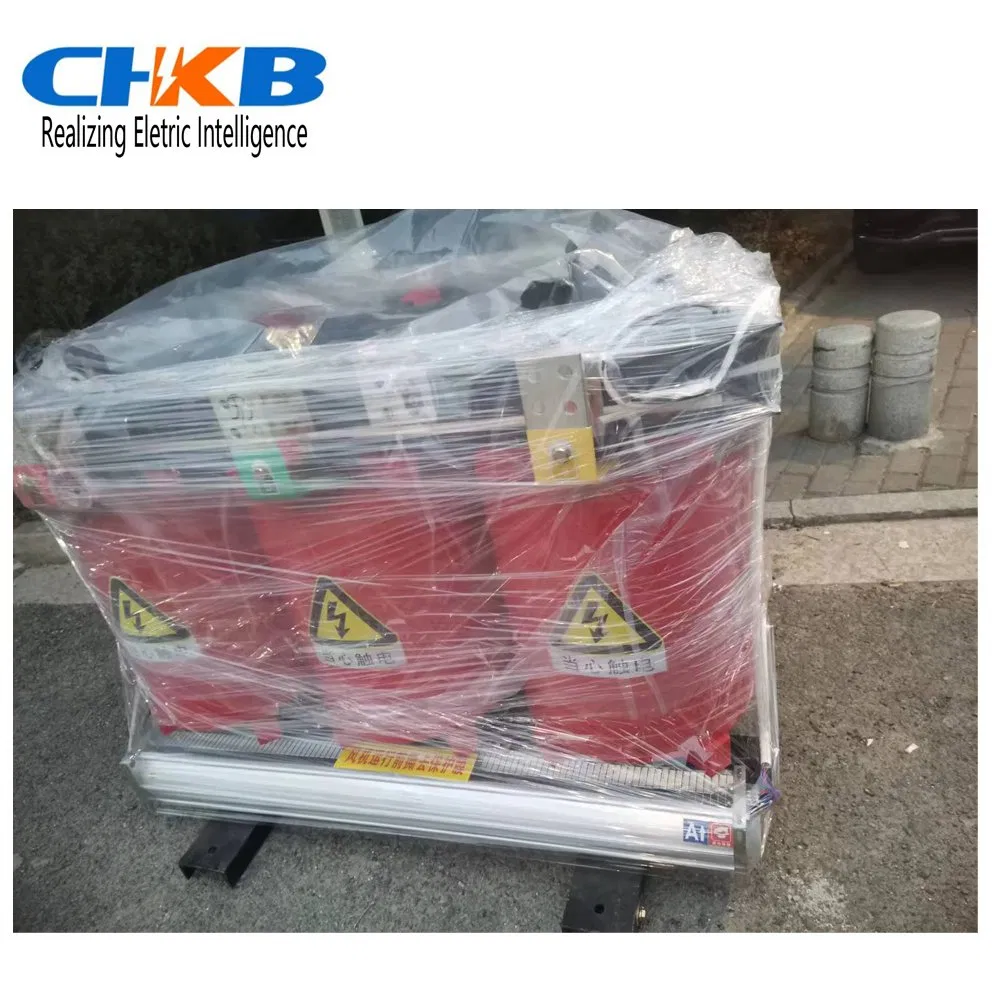

Embalagem e entrega
Perfil da empresa

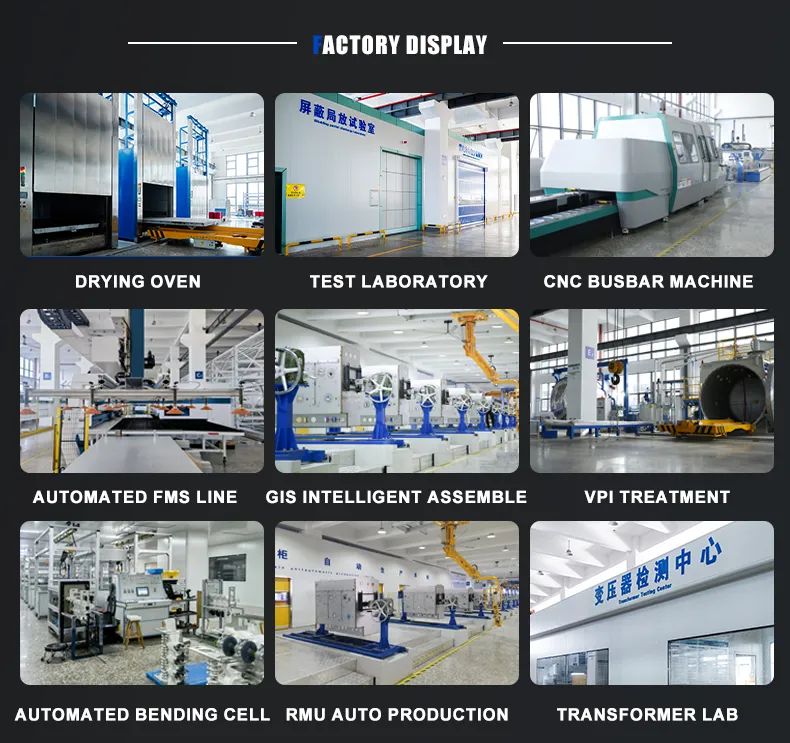

Fundada em junho de 2018, a nossa base de fabrico cobre aproximadamente 70000 m², e nossas vendas anuais excedem 100 milhões de RMB. Como profissional fabricante integrando P&D, produção, vendas e serviços, focamos em equipamentos elétricos e estamos comprometidos em fornecer produtos e soluções de transmissão e distribuição de energia de alta confiabilidade em todo o mundo.
As nossas principais linhas de produtos incluem: Unidades principais de anel (RMU), Caixas principais em anel, subestações pré-fabricadas (estilo europeu/estilo americano), transformadores (tipo seco, imersos em óleo, transformadores especiais), caixas de distribuição e comutadores LV, medidores de energia, disjuntores montados em pólos e outros equipamentos de T&D.
As nossas principais linhas de produtos incluem: Unidades principais de anel (RMU), Caixas principais em anel, subestações pré-fabricadas (estilo europeu/estilo americano), transformadores (tipo seco, imersos em óleo, transformadores especiais), caixas de distribuição e comutadores LV, medidores de energia, disjuntores montados em pólos e outros equipamentos de T&D.

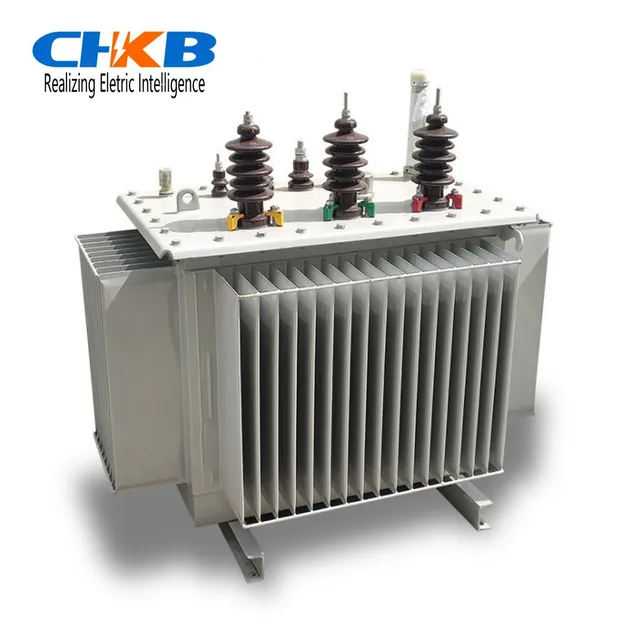

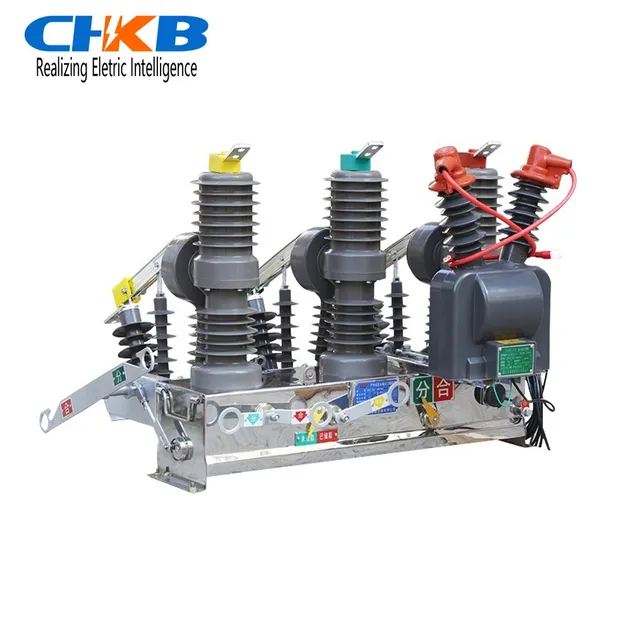

Produto principal
PERGUNTAS FREQUENTES
Qual é o prazo para encomendas?
Os modelos padrão são enviados em 15 a 30 dias; as unidades personalizadas requerem 30 a 45 dias.
Você fornece serviço pós-venda no exterior?
Sim, temos centros de serviços em parceria em regiões-chave.
Posso solicitar um tamanho de balde personalizado?
Absolutamente! Oferecemos acessórios personalizados baseados nos seus requisitos.
Que documentos você fornece para exportação?
Fornecemos o pacote de exportação completo (fatura comercial, lista de embalagem, lista de embarque, COC, etc.).
Como faço para fazer um pedido?
Contacte-nos para obter um orçamento e, em seguida, confirme o seu pedido com uma PO.
Quais os modelos de transformadores do tipo seco disponíveis?
Dispomos das séries SCB10 de 10 kV/6 kV, SCB10/SCB11 de 20 kV/35 kV e série SCZB10.
