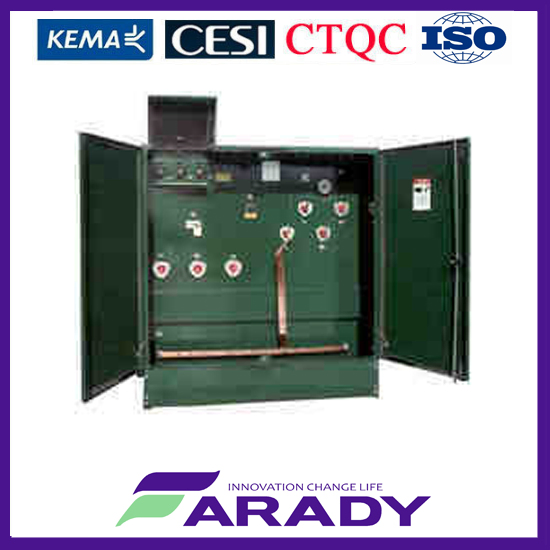

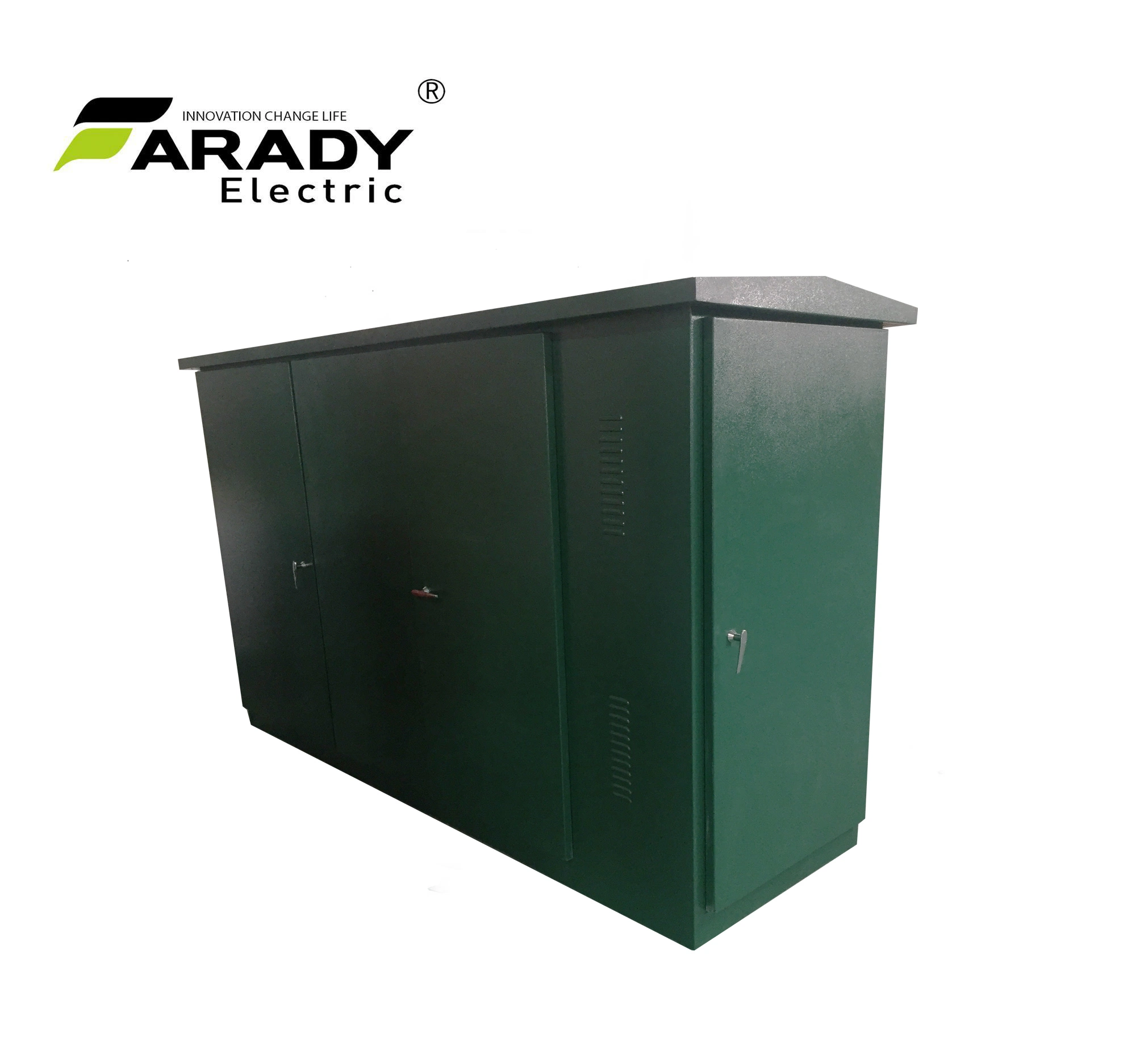

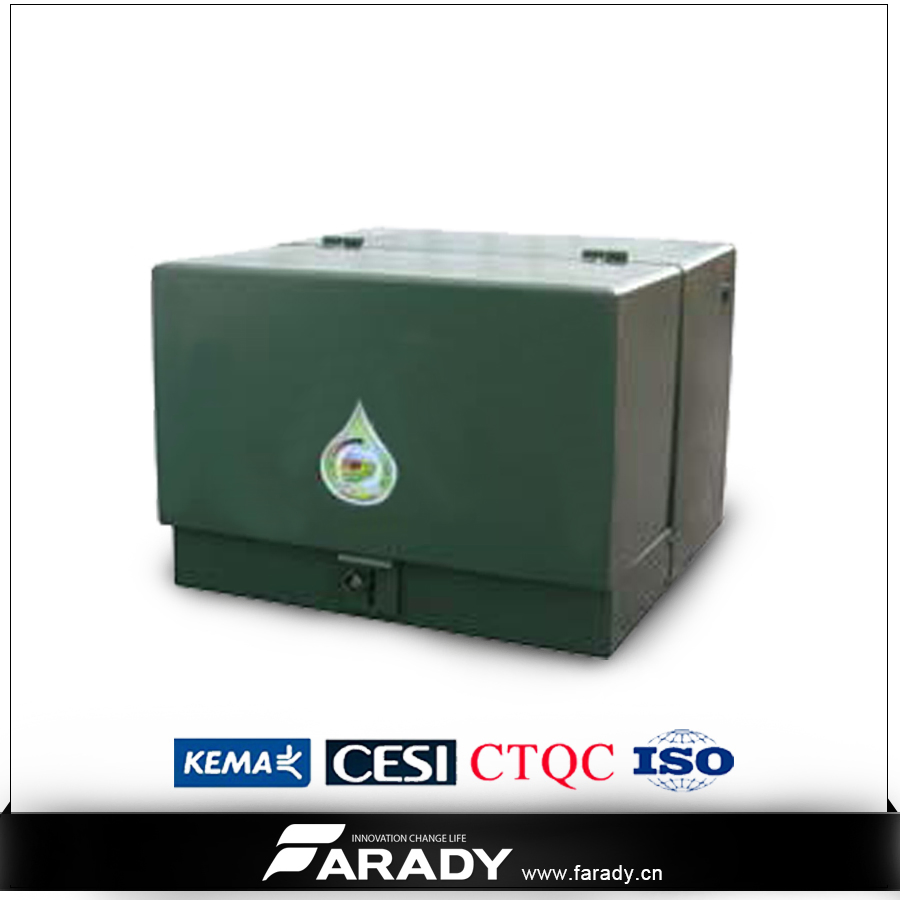

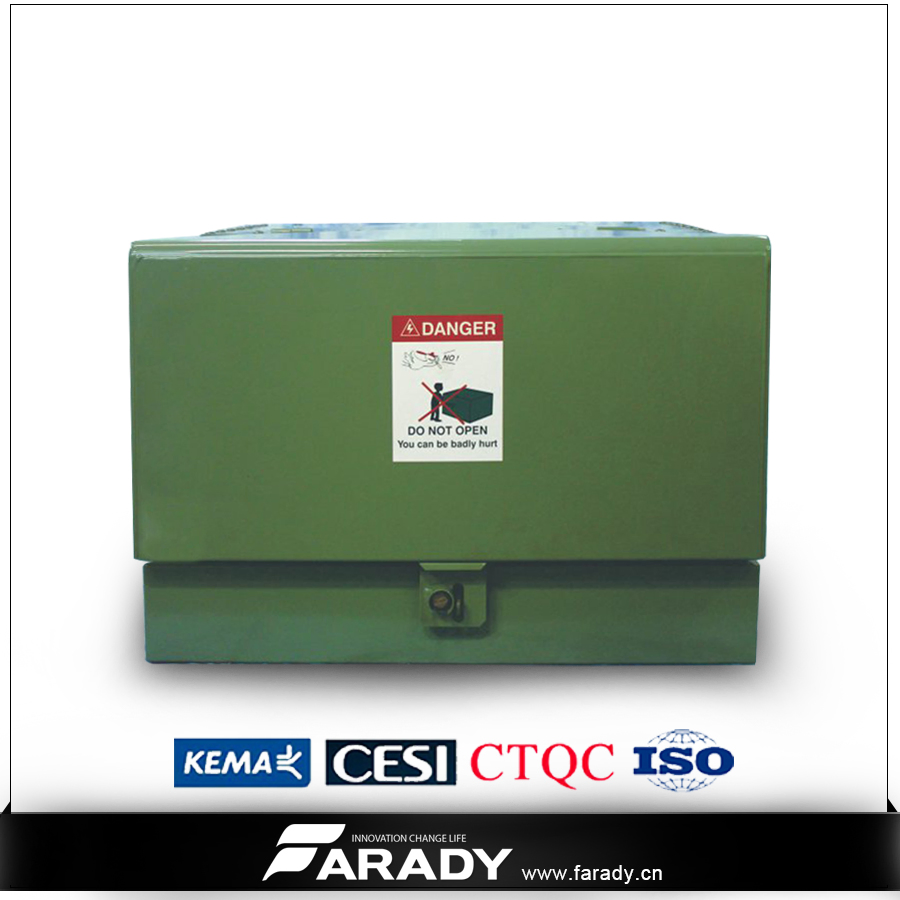

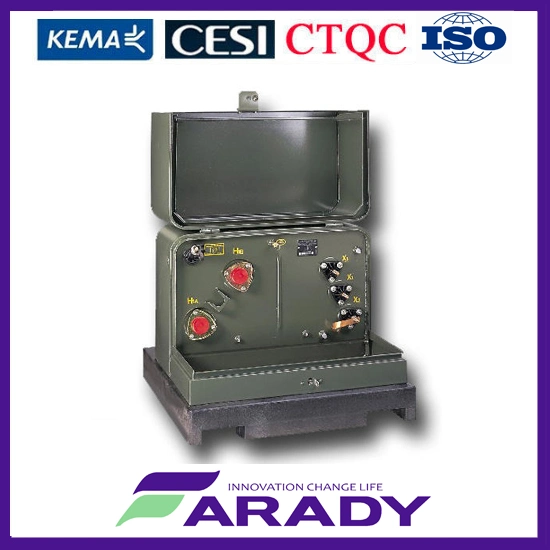

Pedestal tipo transformador de 500 kVA
Descrição do produto
TRANSFORMADOR POTÊNCIA PADMOUNTED TRIFÁSICO
Tipo 500 Norma Enelven nominal e 300 KVA Norma Corpoelec
Especificações Gerais
- Relação de Transformação: 13,8 KV / 208-120 VAC
- Resfriamento: OA
- Grupo de Conexão Vetorial: DyN5
- Conexão: Frente Morto Radial
- Isolamento Térmico: Classe 65 °C
- Devanados AT/BT: Cu/Al (Cobre/Alumínio)
- Norma de Fabricação: CADAFE
Acessórios Incluídos
- Armário com duas portas e tampa abatível
- 03 Isoladores tipo poço na bucha (solde)
- 04 Isoladores tipo espada em BT
- Indicador de nível de óleo tipo visor (sem alarme)
- Válvula de sobrepressão 3/8"
- Cambiador de tomadas de 5 posições (AT, desenergizado)
- 03 Fusíveis de expulsão
- 03 Fusíveis limitadores de corrente
- 01 Interruptor trifásico de 2 posições (ON-OFF)
Características de Destaque
- Totalmente preenchido com líquido isolante
- Design de frente morta para maior segurança
- Conectores de alta tensão separáveis e isolados
- Configurações flexíveis: alimentação radial ou em loop
- Opções padrão ou sob medida de 10-167kVA
- Transformadores de ultra-alta eficiência energética
- Garantia estendida inclusa
Parâmetros Técnicos e Dimensões
| KVA | Volume Óleo (L) | Peso aprox. (Kg) | A | B | C | D | E |
|---|---|---|---|---|---|---|---|
| 30 | 253 | 552 | 1050 | 1310 | 970 | 470 | 380 |
| 45 | 296 | 637 | 1070 | 1340 | 1000 | 470 | 380 |
| 75 | 318 | 744 | 1100 | 1340 | 1000 | 470 | 380 |
| 112,5 | 405 | 919 | 1100 | 1340 | 1000 | 470 | 480 |
| 150 | 429 | 995 | 1145 | 1340 | 1195 | 470 | 480 |
| 225 | 560 | 1251 | 1270 | 1400 | 1290 | 470 | 540 |
| 300 | 682 | 1548 | 1320 | 1400 | 1395 | 470 | 610 |
| 400 | 694 | 1775 | 1390 | 1400 | 1340 | 470 | 590 |
| 500 | 798 | 2072 | 1440 | 1540 | 1415 | 470 | 600 |
| 630 | 989 | 2527 | 1530 | 1620 | 1480 | 470 | 630 |
| 750 | 1105 | 2867 | 1660 | 1640 | 1450 | 470 | 620 |
| 1000 | 1432 | 3590 | 1680 | 1790 | 1560 | 470 | 710 |
Embalagem e Logística
Fornecemos embalagens resistentes para transporte marítimo de longa distância com as seguintes opções:
- Embalagem individual: 1 unidade por caixa de madeira
- Embalagem dupla: 2 unidades por caixa de madeira para otimização de custos
Compromisso de Serviço
- Suporte e resposta rápida no período de pré-venda
- Acompanhamento detalhado em todas as etapas da produção
- Controle de qualidade rigoroso para evitar problemas pós-venda
- Garantia estendida de qualidade para uma compra segura
Perguntas Frequentes (FAQ)
O que é um transformador do tipo "Padmounted" e onde ele é utilizado?
É um transformador de distribuição montado sobre uma base ou plataforma de concreto (pad), acondicionado em um gabinete metálico trancado que protege as conexões elétricas. É amplamente utilizado em redes de distribuição subterrâneas de condomínios, centros comerciais e indústrias devido à sua alta segurança.
Qual é a diferença entre a conexão de frente morta (dead front) e frente viva?
Na configuração de frente morta, todos os componentes energizados e conexões de alta tensão são completamente blindados e isolados dentro do gabinete elétrico, eliminando qualquer parte viva exposta. Isso proporciona máxima proteção para os operadores e pedestres ao redor.
O que significa alimentação radial neste transformador?
A alimentação radial indica que o transformador recebe energia a partir de um único ramal ou circuito de entrada. É um sistema de conexão simples e direto, ideal para pontos terminais de rede onde não há necessidade de redundância em anel (loop feed).
Como é garantida a qualidade e segurança do equipamento?
Cada unidade fabricada passa por rigorosos ensaios de rotina e testes conforme as normas nacionais e internacionais aplicáveis (como CADAFE). Isso garante o perfeito isolamento, a estanqueidade do tanque e a exatidão das relações de transformação antes do envio.
Qual é a política geral de garantia para estes transformadores?
Os equipamentos contam com uma garantia padrão de 12 meses após o início de operação ou até 24 meses a partir da data de fabricação, oferecendo tranquilidade e suporte técnico abrangente em caso de qualquer eventualidade de fabricação.
